R-14M - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore libreria 2 vie
Marca	Klipsch
Modello	R-14M
Dimensioni (A x L x P)	31,75 cm x 19,05 cm x 21,59 cm
Peso	3,63 kg
Impedenza nominale	8 ohm
Sensibilità	92 dB a 1 m / 2,83 V
Risposta in frequenza	49 Hz – 20 kHz ± 3 dB
Potenza nominale (RMS)	75 W
Potenza di picco	300 W
Altoparlante woofer/midrange	Cono in rame da 13,34 cm (5,25")
Tweeter	Cupola in alluminio da 2,54 cm (1")
Materiale del cabinet	MDF con finitura vinilica
Griglia	Griglia magnetica rimovibile
Ingressi	Morsetti a vite singoli
Alimentazione	Passiva (alimentata da amplificatore esterno)
Funzioni principali	Riproduzione sonora ad alta fedeltà, tecnologia Tractrix® per una dispersione ottimale
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi o liquidi
Sicurezza	Non esporre a umidità, temperature estreme o sovraccarichi elettrici
Ricambi e riparabilità	I componenti interni non sono sostituibili dall'utente; contattare il servizio clienti Klipsch
Garanzia	2 anni (secondo la legislazione locale)
Utilizzo consigliato	Diffusori stereo o surround in un sistema home cinema

Domande frequenti - R-14M KLIPSCH

Qual è la potenza di amplificazione consigliata per il Klipsch R-14M?

Si consiglia un amplificatore da 20 a 100 W RMS per canale per prestazioni ottimali senza rischio di danni.

Posso utilizzare il Klipsch R-14M come diffusore surround?

Sì, l'R-14M è ideale come diffusore surround o principale in un sistema home cinema grazie alle sue dimensioni compatte e all'elevata sensibilità.

Come pulire le griglie dei diffusori Klipsch R-14M?

Le griglie sono rimovibili. È possibile spolverarle con un panno morbido o un aspirapolvere a bassa potenza. Per una pulizia approfondita, utilizzare un panno leggermente umido e lasciare asciugare completamente prima di rimontarle.

Qual è la distanza ideale tra i diffusori e la parete?

Per un buon equilibrio sonoro, posizionare i diffusori ad almeno 20 cm dalla parete. Se sono troppo vicini, i bassi possono diventare eccessivi.

Il Klipsch R-14M è compatibile con amplificatori a bassa impedenza?

Sì, l'impedenza nominale di 8 ohm è compatibile con la maggior parte degli amplificatori, inclusi quelli progettati per diffusori da 4 a 8 ohm.

Qual è la frequenza di taglio consigliata per un subwoofer con l'R-14M?

Impostare il filtro passa-alto del proprio amplificatore a circa 80 Hz per un'integrazione armoniosa con un subwoofer.

Come collegare i diffusori Klipsch R-14M a un amplificatore?

Utilizzare cavi per diffusori di qualità. Spellare le estremità, inserirle nei morsetti a vite e serrare. Assicurarsi di rispettare la polarità (+ su +, - su -).

I diffusori Klipsch R-14M sono schermati magneticamente?

No, non sono schermati. Evitare di posizionarli in prossimità di schermi CRT o supporti magnetici sensibili.

Posso utilizzare il Klipsch R-14M all'aperto?

Questi diffusori sono progettati per uso interno esclusivamente. L'umidità e le variazioni di temperatura potrebbero danneggiare i componenti.

Dove trovare il numero di serie del Klipsch R-14M?

Il numero di serie si trova sull'etichetta sul retro del diffusore o sulla confezione originale.

MANUALE UTENTE R-14M KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

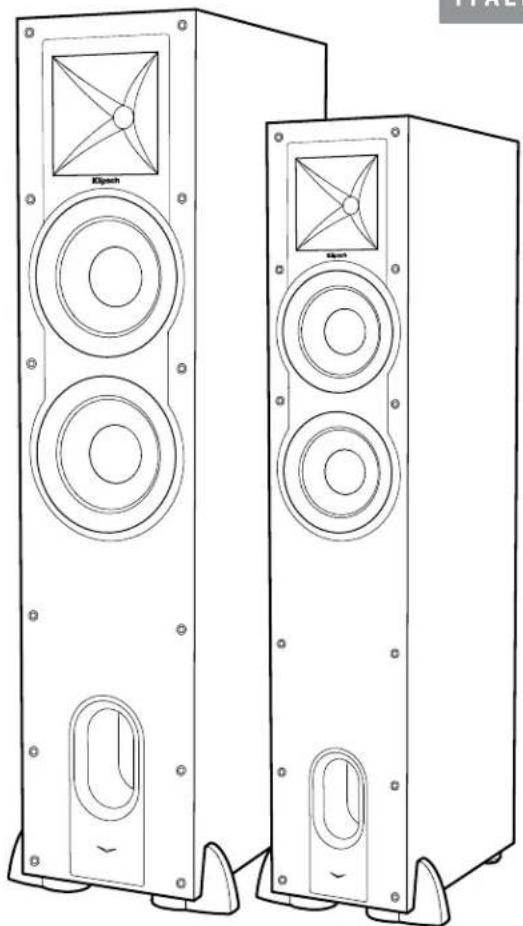

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound®.

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2 e 3 per l'installazione.

FIGURA 2 CANALE CENTRALE

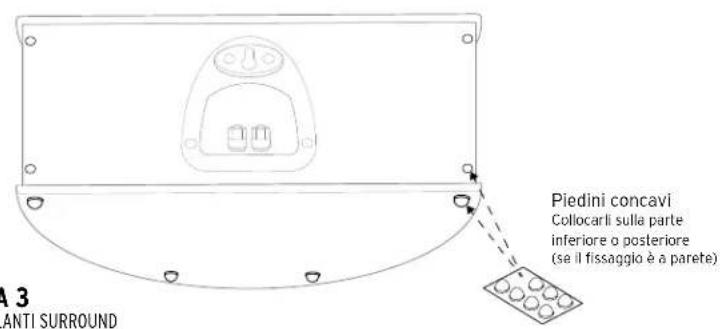

FIGURA 3 ALTOPARLANTI SURROUND

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimosse.

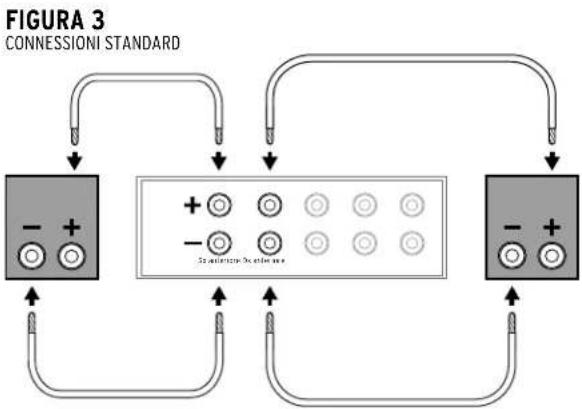

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Alcuni altoparlanti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimosso, altrimenti gli altoparlanti non funzionerebbero correttamente; senza spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. È possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

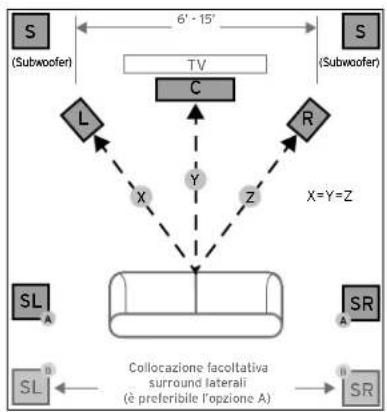

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

FIGURA 2 CANALE CENTRALE

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

Viti per legno a testa tronco-conica da 6,35 - 7,62 mm (n. 10 c 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
