Produkttyp	2-Wege-Regallautsprecher
Marke	Klipsch
Modell	R-14M
Abmessungen (H x B x T)	31,75 cm x 19,05 cm x 21,59 cm
Gewicht	3,63 kg
Nennimpedanz	8 Ohm
Empfindlichkeit	92 dB bei 1 m / 2,83 V
Frequenzgang	49 Hz – 20 kHz ± 3 dB
Belastbarkeit (RMS)	75 W
Belastbarkeit (Spitze)	300 W
Tief-/Mitteltöner	Kupferfarbener Korb 13,34 cm (5,25")
Hochtöner	Aluminiumkalotte 2,54 cm (1")
Gehäusematerial	MDF mit Vinyloberfläche
Gitter	Abnehmbares Magnetgitter
Eingänge	Einfache Schraubklemmen
Stromversorgung	Passiv (über externen Verstärker)
Hauptfunktionen	Hochtreue Klangwiedergabe, Tractrix®-Technologie für optimale Abstrahlung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine Scheuermittel oder Flüssigkeiten verwenden
Sicherheit	Nicht Feuchtigkeit, extremen Temperaturen oder elektrischen Überlastungen aussetzen
Ersatzteile und Reparierbarkeit	Die internen Komponenten sind nicht vom Benutzer austauschbar; wenden Sie sich an den Klipsch-Kundendienst
Garantie	2 Jahre (gemäß lokaler Gesetzgebung)
Empfohlene Verwendung	Stereo- oder Surround-Lautsprecher in einem Heimkinosystem

Häufig gestellte Fragen - R-14M KLIPSCH

Welche Verstärkerleistung wird für den Klipsch R-14M empfohlen?

Ein Verstärker mit 20 bis 100 W RMS pro Kanal wird für optimale Leistung ohne Beschädigungsrisiko empfohlen.

Kann ich den Klipsch R-14M als Surround-Lautsprecher verwenden?

Ja, der R-14M ist ideal als Surround- oder Hauptlautsprecher in einem Heimkinosystem, dank seiner kompakten Größe und hohen Empfindlichkeit.

Wie reinige ich die Gitter der Klipsch R-14M Lautsprecher?

Die Gitter sind abnehmbar. Sie können sie mit einem weichen Tuch oder einem Staubsauger mit geringer Leistung entstauben. Für eine gründliche Reinigung verwenden Sie ein leicht feuchtes Tuch und lassen Sie sie vollständig trocknen, bevor Sie sie wieder anbringen.

Was ist der ideale Abstand zwischen den Lautsprechern und der Wand?

Für eine gute Klangbalance platzieren Sie die Lautsprecher mindestens 20 cm von der Wand entfernt. Wenn sie zu nah sind, können die Bässe übermäßig werden.

Ist der Klipsch R-14M mit Verstärkern mit niedriger Impedanz kompatibel?

Ja, die Nennimpedanz von 8 Ohm ist mit den meisten Verstärkern kompatibel, einschließlich solcher, die für Lautsprecher von 4 bis 8 Ohm ausgelegt sind.

Welche Trennfrequenz wird für einen Subwoofer mit dem R-14M empfohlen?

Stellen Sie den Hochpassfilter Ihres Verstärkers auf etwa 80 Hz ein, um eine harmonische Integration mit einem Subwoofer zu erreichen.

Wie schließe ich die Klipsch R-14M Lautsprecher an einen Verstärker an?

Verwenden Sie hochwertige Lautsprecherkabel. Abisolieren Sie die Enden, stecken Sie sie in die Schraubklemmen und ziehen Sie sie fest. Achten Sie auf die Polarität (+ auf +, - auf -).

Sind die Klipsch R-14M Lautsprecher magnetisch abgeschirmt?

Nein, sie sind nicht abgeschirmt. Vermeiden Sie es, sie in unmittelbarer Nähe von CRT-Bildschirmen oder empfindlichen magnetischen Trägern zu platzieren.

Kann ich den Klipsch R-14M im Freien verwenden?

Diese Lautsprecher sind nur für den Innenbereich konzipiert. Feuchtigkeit und Temperaturschwankungen könnten die Komponenten beschädigen.

Wo finde ich die Seriennummer des Klipsch R-14M?

Die Seriennummer befindet sich auf dem Etikett auf der Rückseite des Lautsprechers oder auf der Originalverpackung.

BEDIENUNGSANLEITUNG R-14M KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference. We are the Keepers of the Sound®.

Manche Klipsch® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2 und 3.

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Lautsprechergrills der Surround-Lautsprecher nicht abnehmbar sind.

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten Ihre Lautsprecher nicht mehr richtig funktionieren. Lassen Sie den Streifen an Ort und Stelle und schließen Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

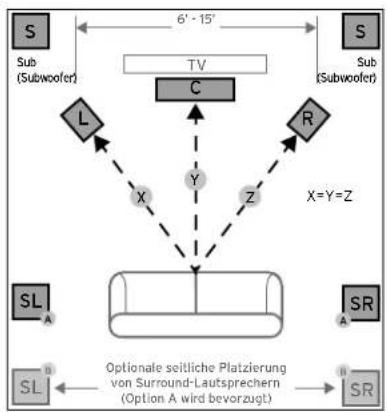

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

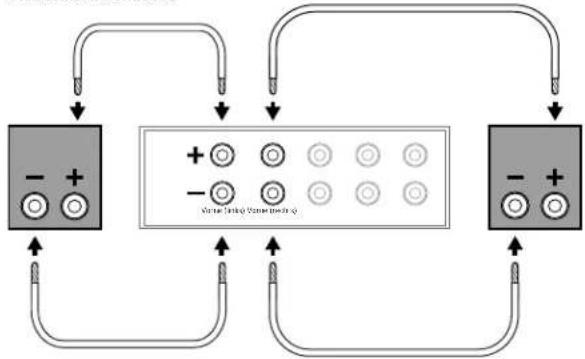

ABBILDUNG 3
STANDARDANSCHLÜSSE

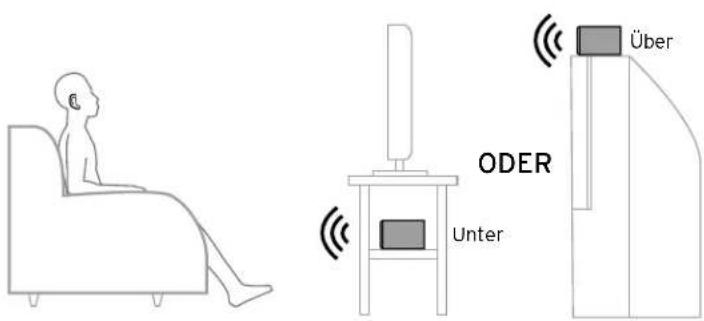

ABBILDUNG 2
CENTER-KANAL

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!
Verwenden Sie das Befestigungsloch nicht zur Deckenmontage!

Nr. 10 oder Nr. 12
2,5- bis 3-Zoll Flachkopf-Holzschrauben
In Ständerprofil befestigen oder Dübel
verwenden - etwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.

REFERENCE

FIGURA 1 LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

FIGURA 3 CONEXIONES ESTÁNDAR
