Tipo de produto	Caixa acústica de estante 2 vias
Marca	Klipsch
Modelo	R-14M
Dimensões (A x L x P)	31,75 cm x 19,05 cm x 21,59 cm
Peso	3,63 kg
Impedância nominal	8 ohms
Sensibilidade	92 dB a 1 m / 2,83 V
Resposta em frequência	49 Hz – 20 kHz ± 3 dB
Potência admissível (RMS)	75 W
Potência admissível (pico)	300 W
Alto-falante grave/médio	Cesto de cobre de 13,34 cm (5,25")
Tweeter	Dome de alumínio de 2,54 cm (1")
Material do gabinete	MDF com acabamento em vinil
Grade	Grade magnética removível
Entradas	Terminais de parafuso simples
Alimentação	Passiva (alimentada por amplificador externo)
Funções principais	Reprodução sonora de alta fidelidade, tecnologia Tractrix® para dispersão ideal
Manutenção e limpeza	Limpar com um pano macio e seco; não utilizar produtos abrasivos ou líquidos
Segurança	Não expor à umidade, temperaturas extremas ou sobrecargas elétricas
Peças de reposição e reparabilidade	Os componentes internos não são substituíveis pelo usuário; contatar o SAC Klipsch
Garantia	2 anos (conforme legislação local)
Uso recomendado	Caixas acústicas estéreo ou surround em um sistema home theater

Perguntas frequentes - R-14M KLIPSCH

Qual é a potência de amplificação recomendada para o Klipsch R-14M?

Um amplificador de 20 a 100 W RMS por canal é recomendado para desempenho ideal sem risco de danos.

Posso usar o Klipsch R-14M como caixa acústica surround?

Sim, o R-14M é ideal como caixa acústica surround ou principal em um sistema home theater devido ao seu tamanho compacto e alta sensibilidade.

Como limpar as grades das caixas acústicas Klipsch R-14M?

As grades são removíveis. Você pode tirar o pó com um pano macio ou aspirador de baixa potência. Para limpeza profunda, use um pano levemente úmido e deixe secar completamente antes de recolocá-las.

Qual é a distância ideal entre as caixas acústicas e a parede?

Para um bom equilíbrio sonoro, coloque as caixas acústicas a pelo menos 20 cm da parede. Se estiverem muito próximas, os graves podem se tornar excessivos.

O Klipsch R-14M é compatível com amplificadores de baixa impedância?

Sim, a impedância nominal de 8 ohms é compatível com a maioria dos amplificadores, incluindo aqueles projetados para caixas acústicas de 4 a 8 ohms.

Qual é a frequência de corte recomendada para um subwoofer com o R-14M?

Ajuste o filtro passa-alta do seu amplificador para cerca de 80 Hz para uma integração harmoniosa com um subwoofer.

Como conectar as caixas acústicas Klipsch R-14M a um amplificador?

Use cabos de caixa acústica de qualidade. Descasque as extremidades, insira-as nos terminais de parafuso e aperte. Certifique-se de respeitar a polaridade (+ no +, - no -).

As caixas acústicas Klipsch R-14M são blindadas magneticamente?

Não, elas não são blindadas. Evite colocá-las próximas a monitores CRT ou suportes magnéticos sensíveis.

Posso usar o Klipsch R-14M ao ar livre?

Essas caixas acústicas são projetadas apenas para uso interno. A umidade e as variações de temperatura podem danificar os componentes.

Onde encontrar o número de série do Klipsch R-14M?

O número de série está na etiqueta localizada na parte traseira da caixa acústica ou na embalagem original.

MANUAL DE UTILIZADOR R-14M KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference. Somos os Keepers of the Sound®.

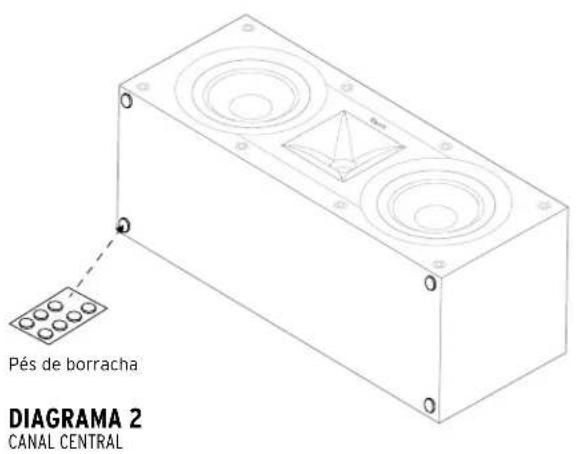

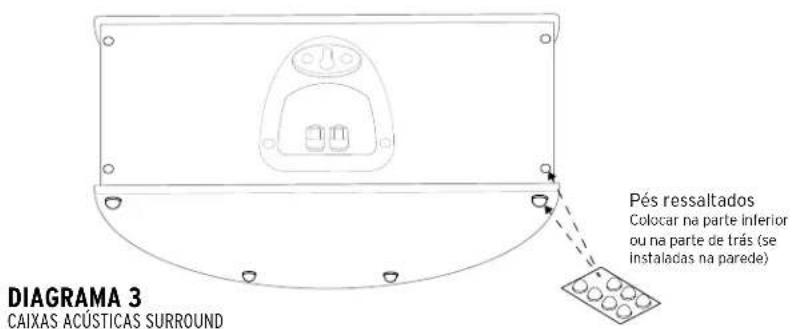

Algumas caixas acústicas Klipsch® têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os diagramas 1, 2 e 3.

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Observe que as grades das unidades surround são fixas e não podem ser removidas.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vêm com terminais de conexão duplos conectados por uma tira metálica. Não remova a tira metálica ou as caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica que possui dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 t e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

FIGURA 1
POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

FIGURA 3
CONEXÕES PADRÃO

FIGURA 4
INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDE

CUIDADO!
Não use o orifício em forma de fechadura para instalação no teto!

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
