Tipo de producto	Altavoz de estantería de 2 vías
Marca	Klipsch
Modelo	R-14M
Dimensiones (Al x An x Pr)	31,75 cm x 19,05 cm x 21,59 cm
Peso	3,63 kg
Impedancia nominal	8 ohmios
Sensibilidad	92 dB a 1 m / 2,83 V
Respuesta en frecuencia	49 Hz - 20 kHz ± 3 dB
Potencia admisible (RMS)	75 W
Potencia admisible (pico)	300 W
Altavoz de graves/medios	Cono de cobre de 13,34 cm (5,25")
Tweeter	Domo de aluminio de 2,54 cm (1")
Material de la caja	MDF con acabado vinílico
Rejilla	Rejilla magnética desmontable
Entradas	Terminales de tornillo simples
Alimentación	Pasiva (alimentada por amplificador externo)
Funciones principales	Reproducción de sonido de alta fidelidad, tecnología Tractrix® para una dispersión óptima
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos ni líquidos
Seguridad	No exponer a la humedad, temperaturas extremas o sobrecargas eléctricas
Piezas de repuesto y reparabilidad	Los componentes internos no son reemplazables por el usuario; contactar al servicio técnico de Klipsch
Garantía	2 años (según legislación local)
Uso recomendado	Altavoces estéreo o surround en un sistema de cine en casa

Preguntas frecuentes - R-14M KLIPSCH

¿Cuál es la potencia de amplificación recomendada para el Klipsch R-14M?

Se recomienda un amplificador de 20 a 100 W RMS por canal para un rendimiento óptimo sin riesgo de daños.

¿Puedo usar el Klipsch R-14M como altavoz surround?

Sí, el R-14M es ideal como altavoz surround o principal en un sistema de cine en casa gracias a su tamaño compacto y alta sensibilidad.

¿Cómo limpiar las rejillas de los altavoces Klipsch R-14M?

Las rejillas son desmontables. Puede quitarles el polvo con un paño suave o una aspiradora de baja potencia. Para una limpieza profunda, use un paño ligeramente húmedo y deje secar completamente antes de volver a colocarlas.

¿Cuál es la distancia ideal entre los altavoces y la pared?

Para un buen equilibrio de sonido, coloque los altavoces al menos a 20 cm de la pared. Si están demasiado cerca, los graves pueden volverse excesivos.

¿El Klipsch R-14M es compatible con amplificadores de baja impedancia?

Sí, la impedancia nominal de 8 ohmios es compatible con la mayoría de los amplificadores, incluidos los diseñados para altavoces de 4 a 8 ohmios.

¿Cuál es la frecuencia de corte recomendada para un subwoofer con el R-14M?

Ajuste el filtro pasa altos de su amplificador a aproximadamente 80 Hz para una integración armoniosa con un subwoofer.

¿Cómo conectar los altavoces Klipsch R-14M a un amplificador?

Use cables de altavoz de calidad. Pele los extremos, insértelos en los terminales de tornillo y apriete. Asegúrese de respetar la polaridad (+ en +, - en -).

¿Los altavoces Klipsch R-14M están blindados magnéticamente?

No, no están blindados. Evite colocarlos cerca de pantallas CRT o soportes magnéticos sensibles.

¿Puedo usar el Klipsch R-14M en exteriores?

Estos altavoces están diseñados solo para uso en interiores. La humedad y las variaciones de temperatura podrían dañar los componentes.

¿Dónde encontrar el número de serie del Klipsch R-14M?

El número de serie se encuentra en la etiqueta en la parte posterior del altavoz o en el embalaje original.

MANUAL DE USUARIO R-14M KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación del legendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altamente aclamado sonido distintivo. Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch. Somos los guardianes del sonido Keepers of the Sound®.

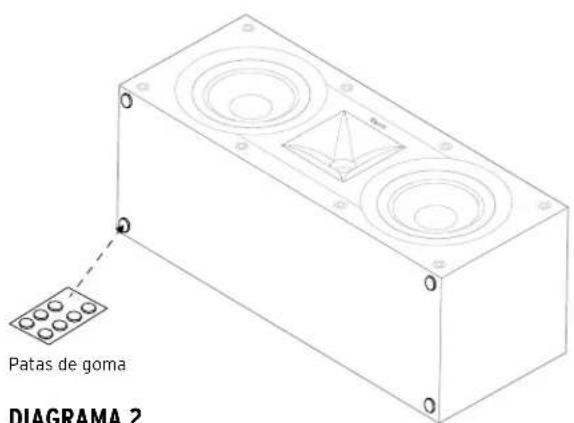

Algunos altavoces Klipsch® tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2 y 3 para hacer la instalación.

Patas de domo Poner en la parte de abajo o la parte de atrás (si se montan en la pared)

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación. Las rejillas de los altavoces surround son fijas y no se pueden retirar.

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Algunos altavoces Reference de Klipsch tienen dos pares de terminales conectadas por medio de una banda de metal. Si quita la banda de metal, los altavoces no funcionan correctamente. Deje la banda en su lugar y conecte el cable de altavoz al par de terminales de arriba. Es posible hacerles cableado doble a los altavoces con dos pares de terminales. Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 81 y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

PRECAUCIÓN No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o N° 12 de 2.5 plg. a 3 plg. de cabeza troncocónica para madera Móntelos en un paral de pared o utilice anclas. Deje expuesto 1/4 de plg.

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

REGISTRO DEL PRODUCTO

Registre su producto en línea en at www.klipsch.com/register

• Manténgase al día sobre nuevos productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.
