Type de produit	Enceinte bibliothèque 2 voies
Marque	Klipsch
Modèle	R-14M
Dimensions (H x L x P)	31,75 cm x 19,05 cm x 21,59 cm
Poids	3,63 kg
Impédance nominale	8 ohms
Sensibilité	92 dB à 1 m / 2,83 V
Réponse en fréquence	49 Hz – 20 kHz ± 3 dB
Puissance admissible (RMS)	75 W
Puissance admissible (crête)	300 W
Haut-parleur grave/médium	Boisseau en cuivre de 13,34 cm (5,25")
Tweeter	Dôme en aluminium de 2,54 cm (1")
Matériau du coffret	MDF avec finition vinyle
Grille	Grille magnétique amovible
Entrées	Bornes à vis simples
Alimentation	Passive (alimentée par amplificateur externe)
Fonctions principales	Reproduction sonore haute fidélité, technologie Tractrix® pour une dispersion optimale
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou de liquides
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ou aux surcharges électriques
Pièces détachées et réparabilité	Les composants internes ne sont pas remplaçables par l'utilisateur ; contacter le SAV Klipsch
Garantie	2 ans (selon législation locale)
Utilisation recommandée	Enceintes stéréo ou surround dans un système home-cinéma

FOIRE AUX QUESTIONS - R-14M KLIPSCH

Quelle est la puissance d'amplification recommandée pour le Klipsch R-14M ?

Un amplificateur de 20 à 100 W RMS par canal est recommandé pour des performances optimales sans risque d'endommagement.

Puis-je utiliser le Klipsch R-14M comme enceinte surround ?

Oui, le R-14M est idéal comme enceinte surround ou principale dans un système home-cinéma grâce à sa taille compacte et à sa grande sensibilité.

Comment nettoyer les grilles des enceintes Klipsch R-14M ?

Les grilles sont amovibles. Vous pouvez les dépoussiérer avec un chiffon doux ou un aspirateur à faible puissance. Pour un nettoyage en profondeur, utilisez un chiffon légèrement humide et laissez sécher complètement avant de les remettre.

Quelle est la distance idéale entre les enceintes et le mur ?

Pour un bon équilibre sonore, placez les enceintes à au moins 20 cm du mur. Si elles sont trop proches, les basses peuvent devenir excessives.

Le Klipsch R-14M est-il compatible avec les amplificateurs à faible impédance ?

Oui, l'impédance nominale de 8 ohms est compatible avec la plupart des amplificateurs, y compris ceux conçus pour des enceintes de 4 à 8 ohms.

Quelle est la fréquence de coupure recommandée pour un caisson de basses avec le R-14M ?

Réglez le filtre passe-haut de votre amplificateur à environ 80 Hz pour une intégration harmonieuse avec un caisson de basses.

Comment raccorder les enceintes Klipsch R-14M à un amplificateur ?

Utilisez des câbles d'enceinte de qualité. Dénudez les extrémités, insérez-les dans les bornes à vis et serrez. Veillez à respecter la polarité (+ sur +, - sur -).

Les enceintes Klipsch R-14M sont-elles magnétiquement blindées ?

Non, elles ne sont pas blindées. Évitez de les placer à proximité immédiate d'écrans CRT ou de supports magnétiques sensibles.

Puis-je utiliser le Klipsch R-14M en extérieur ?

Ces enceintes sont conçues pour une utilisation en intérieur uniquement. L'humidité et les variations de température pourraient endommager les composants.

Où trouver le numéro de série du Klipsch R-14M ?

Le numéro de série se trouve sur l'étiquette située à l'arrière de l'enceinte ou sur l'emballage d'origine.

MODE D'EMPLOI R-14M KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concrétisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons près d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch. Klipsch, Keepers of the Sound®.

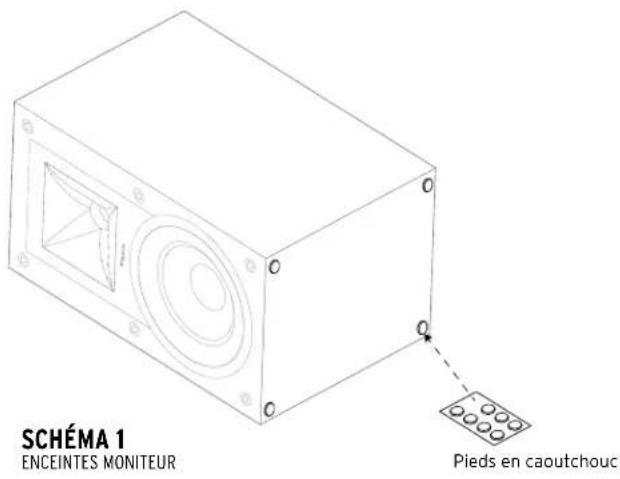

Certaines enceintes Klipsch® ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2 et 3 pour l'installation.

SCHÉMA 2 VOIE CENTRALE

Pieds bombés À placer en dessous ou au dos (en cas de montage au mur)

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

FIGURE 2 VOIE CENTRALE

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

ATTENTION! N'utilisez pas le trou en poire pour une installation au plafond!

n° 10 ou n° 12 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poteau mural ou utilisez des chevilles ; gardez 6 mm apparents

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
