R-14M - 扬声器 KLIPSCH - 免费用户手册

产品类型	2分频书架音箱
品牌	Klipsch
型号	R-14M
尺寸（高 x 宽 x 深）	31.75 cm x 19.05 cm x 21.59 cm
重量	3.63 kg
额定阻抗	8 欧姆
灵敏度	92 dB @ 1 m / 2.83 V
频率响应	49 Hz – 20 kHz ± 3 dB
额定功率（RMS）	75 W
峰值功率	300 W
低音/中音单元	13.34 cm (5.25") 铜制锥盆
高音单元	2.54 cm (1") 铝制球顶
箱体材料	MDF 贴皮
网罩	可拆卸磁性网罩
输入	单接线柱
电源	无源（需外接功放）
主要功能	高保真声音重现，Tractrix® 号角技术实现最佳扩散
维护与清洁	用柔软干布擦拭；不要使用研磨性产品或液体
安全	不要暴露在潮湿、极端温度或电过载环境中
备件与可维修性	内部元件不可由用户更换；请联系 Klipsch 客服
保修	2 年（根据当地法律）
推荐用途	家庭影院系统中的立体声或环绕声音箱

常见问题 - R-14M KLIPSCH

Klipsch R-14M 推荐使用多大功率的放大器？

推荐使用每通道 20 至 100 W RMS 的放大器，以获得最佳性能且无损坏风险。

我可以将 Klipsch R-14M 用作环绕音箱吗？

是的，R-14M 凭借紧凑的尺寸和高灵敏度，非常适合作为家庭影院系统中的环绕音箱或主音箱。

如何清洁 Klipsch R-14M 音箱的网罩？

网罩是可拆卸的。您可以用软布或低功率吸尘器除尘。深度清洁时，使用微湿的布，然后完全晾干后再装上。

音箱与墙壁的理想距离是多少？

为了获得良好的声平衡，请将音箱放置在离墙壁至少 20 厘米的位置。如果太近，低音可能过重。

Klipsch R-14M 是否兼容低阻抗放大器？

是的，8 欧姆的额定阻抗兼容大多数放大器，包括设计用于 4 至 8 欧姆音箱的放大器。

对于 R-14M，建议的低音炮分频点是多少？

将放大器的高通滤波器设置为大约 80 Hz，以便与低音炮和谐集成。

如何将 Klipsch R-14M 音箱连接到放大器？

使用优质音箱线。剥线头，插入接线柱并拧紧。注意极性（正接正，负接负）。

Klipsch R-14M 音箱是否具有磁屏蔽？

不，它们没有屏蔽。避免将其放置在 CRT 屏幕或敏感磁性介质附近。

我可以在户外使用 Klipsch R-14M 吗？

这些音箱仅设计用于室内使用。潮湿和温度变化可能损坏组件。

在哪里可以找到 Klipsch R-14M 的序列号？

序列号位于音箱背面的标签上或原包装上。

用户手册 R-14M KLIPSCH

1) 标准、基准、比较点
2) 展现传奇的杰士音响

1946年以来的宏亮与自豪

1946年，保罗·克里普什（Paul W. Klipsch）凭借所创立的专有扬声技术和对声学原理的理解，彻底改变了音响行业，成就了广受世人赞誉的标志性音响声音。如今，我们仍然忠实于保罗的理念，继承公司近一个世纪以来努力和智慧的结晶，把其精华融入公司的每件音响产品。这些产品体现了我们几十年来对完美听觉艺术的痴迷和追求。请亲身体验杰士参考系列音响所再现的强劲、细腻且富有情感的声音。我们是Keepers of the Sound®。

有些杰士音箱配有脚垫和其它附件，需要在使用前进行安装。请参照图1、2和3进行安装。

图3 环绕立体声音箱

室内音箱的布放 电气连接

左、右主声道音箱：为了获得最佳效果，杰士集团有限公司（KGI）建议您把音箱分开6到15英尺（1.8-4.6米）放置。另外，音箱与后墙和侧墙的距离要保持至少24英寸（61厘米）。两个音箱可稍微内倾，这样可以更好地再现立体声效果。收听者与音箱的距离应该是两扬声器间距的约1至1.5倍。请参见图1和图3进行音箱连接和放置。

中声道音箱：根据设计，中声道音箱是为了再现对话和基本声音，并使这些声音听上去是来自视频画面的声音。因此中声道扬声器应尽可能靠近屏幕放置，最好直接放置在画面上方或下方。请参考图1、图2和图3进行中声道音箱的连接和放置。

后置环绕立体声音箱：杰士WDST环绕立体声音箱应放置在比听者高约2英尺（0.6米）的位置。该位置一般高于地板约5-7英尺（1.5-2.1米）。环绕立体声音箱应放在直接毗邻聆听位置的各墙壁上，或放置在聆听位置后面的墙壁上。环绕立体声音箱的最终放置位置取决于您房间的特点。根据设计，环绕立体声音箱用来再现如今许多环绕立体声技术所提供的声音的空间感和氛围感。请参考图1、图3和图4来连接和放置环绕立体声音箱。请注意，环绕立体声音箱的面网是固定的，因此无法被取下。

传统连接方式：请使用16号（16-gauge）或更粗的喇叭线，把左音箱的正极端子（红色端子）连接到放大器的左声道正极端子（红色端子），将左音箱的负极端子（黑色端子）连接到放大器的左声道负极端子（黑色端子）。重复此步骤，将其余所有音箱连接到相应的放大器声道上。请参考图3。每个端子连接上若有裸线，则该裸线不得触及任何其它端子，否则可能造成短路并损坏设备。

有些杰士参考系列音箱配有双接线柱，该双接线柱用一个金属条连接。请不要取下该金属条，否则音箱无法正常工作。请把金属条保持在原位，把音箱线连接到接线柱的顶部连接件上。配有两套接线柱的音箱可以进行双线连接。请参阅接收器手册中的进一步说明。

对放大器的要求：杰士音箱放音效率很高，可以轻松配合多种放大器使用。所有杰士扬声器均兼容8欧姆阻抗，可以播放的音量很大，而声音失真却很小。由于音箱能再现大音量，所以调整音量时请务请审慎行事。长期播放过大的音量可能会永久损害您的听力。放大器输出过大也会损坏扬声器。请与经销商联系，确认您要使用的放大器是否完美匹配您的音响系统和环境。希望杰士音箱陪伴您一生。

图1
在聆听区域放置扬声器

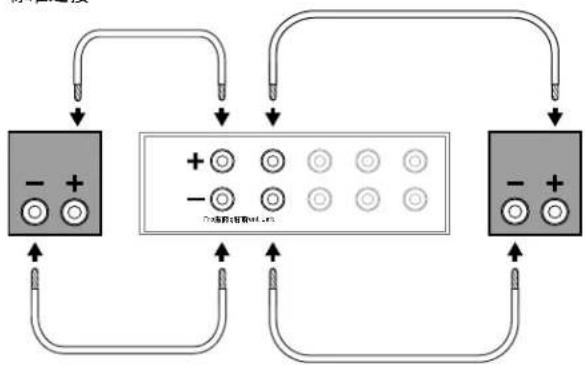

图3
标准连接

图2
中间声道

注意
请勿使用栓孔进行吸顶式安装！请勿使用栓孔进行吸顶式安装！

10号或12号
2.5至3英寸盘头木螺丝
可固定在墙柱上或墙锚中。木螺丝应露出墙壁1/4英寸（0.6厘米）

保养和清洁

您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。

产品注册

请在www.klipsch.com/register在线注册您的产品

·了解最新产品促销活动。

·您的个人信息绝不会被转售。

该注册信息不用于保修目的。

请保存好您的收据，保修时我们需要您出示该收据。

Klipsch®
