用户手册 AFS 105mm f2.8G ED IF VR Micro NIKON

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆解）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容(左图之例为取出电池)。

警告
禁止拆解	切勿自行拆解、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。
取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。
禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。
⚠ 注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行背光拍摄时,务必使太阳充分偏离画角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离画角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。
小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

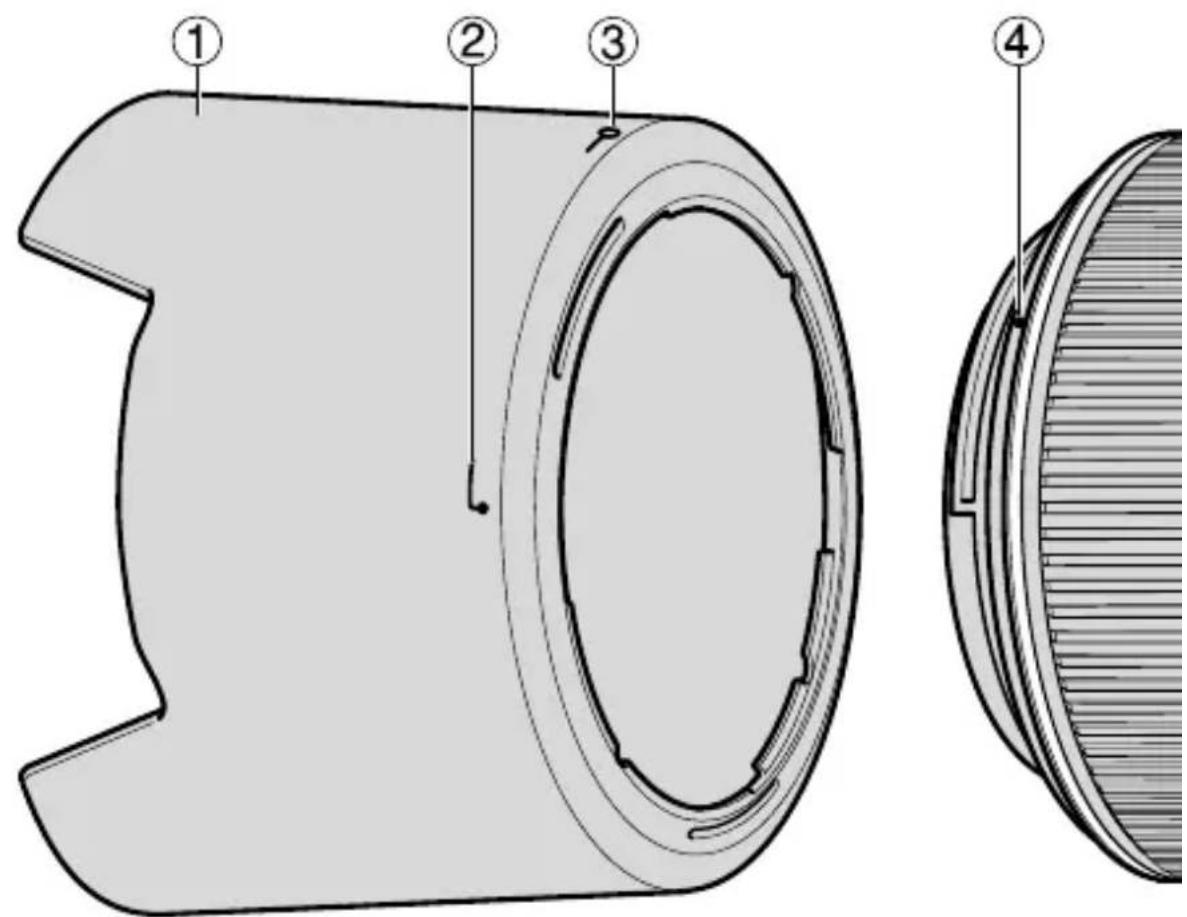

①镜头遮光罩（P.105）
②镜头遮光罩对齐标记（P.105）
③镜头遮光罩锁定标记（P.105）
④镜头遮光罩安装标记（P.105）
⑤对焦环 (P.99)
⑥距离刻度
⑦镜头安装标记
⑧镜头卡口橡胶垫圈（P.98）
⑨CPU接点 (P.98)
⑩对焦模式切换器（P.99）
⑪对焦限制开关（P.100）
⑫减震ON/OFF开关（P.101）
⑬成像比率（P.102）
⑭景深指示（P.102）
⑮距离标线（P.102）

适用的照相机及可用的功能

有些功能可能受到限制。详情请参阅您的照相机使用说明书。

照相机	功能		曝光模式
	减震	自动对焦	P^*1	S	A	M
尼康数码单镜反光(尼康FX/DX格式)照相机	○	○ ○	○ ○	○ ○
F6、F5、F100、F80系列、F75系列、F65系列	○	○ ○	○ ○	○ ○
Pronea 600i、Pronea S^*2	×	○	○	○	○	○
F4系列、F90X、F90系列、F70系列	×	○	○	○	×	×
F60系列、F55系列、F50系列、F-401x、F-401s、F-401	×	×	○	○	○	○
F-801s、F-801、F-601M	×	×	○	○	×	×
F3AF、F-601、F-501、尼康MF照相机(除了F-601M外)	×	×	×	×	×	×

○:可能 ×:不可能

*1：P包括AUTO（通用程序）及可变程序系统。
*2：无手动模式（M）可用。

- 如本镜头与无减震功能的照相机一起使用，请将减震ON/OFF开关⑫置于〔OFF〕。特别是与Pronea 600i照相机一起使用时，如该开关置于〔ON〕，电池电量会很快耗尽。

1. 简介

感谢购买AF-S VR微距尼克尔105mm f/2.8G IF-ED镜头。该高性能微型镜头具有特殊的减震（VRII）和高速内部对焦（IF）系统。此外，该镜头采用宁静波动马达来驱动对焦机构。

■ 主要特色

• 摄制比例为无穷远（∞）至1/30x时，能够比普通不用VRII镜头大约慢四档*的快门速度拍摄。如此，扩充了快门速度的可用范围，使得在不使用三脚架时进行拍摄更为便利。（*处于尼康测试环境。减震效果视个体环境和拍摄环境而异。）
• 还能进行摇镜拍摄，因为镜头能从照相机的震动状况自动分辨出摇镜拍摄的动作和减震功能有效地发挥作用。
• 用对焦模式切换器可方便地选择自动对焦（A）和手动对焦（M）模式。
• 手动优先的自动对焦，可以随时从自动对焦换到手动对焦。
• 当此镜头装在有3D矩阵测光能力的尼康照相机身上时，还可以进行更精确的曝光控制，因为这时镜头会将拍摄对象距离信息传送到照相机身上。
• 采用单片ED（超低色散）镜片元件确保图像清晰绝无彩色干涉边纹。同时，又利用9叶片光阑使形成一个近乎圆形的光圈开孔，使拍摄对象前后的景物会形成逐渐模糊的图像。

- 安装在一些镜头元件上的纳米结晶涂层确保了其性能更加优越，在任何拍摄环境下（从阳光充足的室外到有聚光灯的室内场景）都能再现清晰的图像。

■注意事项

• 注意不要弄脏或损坏CPU接点⑨。
• 安装TC-20E/TC-20EII/TC-20EIII后，最小光圈限制在f/90以内。
• 本镜头装在尼康数码单镜反光（尼康DX格式）照相机，如D300系列和D7000上时，镜头画面视角变成15°20′，与其35mm相当的焦距约为157.5mm。
• 如果镜头卡口橡胶垫圈⑧损坏时，请务必让附近的尼康指定经销商或尼康授权的维修服务中心修理。
• 镜头前方共计可以安装四盏无线遥控闪光灯SB-R200。

2. 对焦

按下表设定照相机对焦模式：

照相机	照相机对焦模式	镜头对焦模式
		M/A	M
尼康数码单镜反光(尼康FX/DX格式)照相机、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF	手动优先的自动对焦	手控对焦(有辅助对焦功能)
	MF	手控对焦(有辅助对焦功能)
F55系列、F60系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AFMF	手控对焦(除了F-601M外,都有辅助对焦功能)

■ 手动优先的自动对焦（M/A模式）

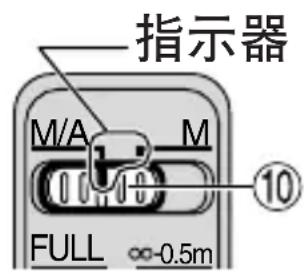

1 将对焦模式切换器⑩设定在〔M/A〕。 注意：请务必按照指示器正好对准〔M/A〕 的原则设定开关。

2 在轻压快门释放按钮或照相机上备有的 AF-ON 按钮时，仍有自动对焦但可通过操作独立的手控对焦环⑤，来手控补偿对焦。

3 要取消手控补偿时，再次轻按快门释放按钮或照相机上的AF-ON按钮。此时，照相机将回到自动对焦模式。

指示器 M/A M 10 FULL ∞-0.5m

■ 限制自动对焦范围（仅适用于兼容AF-S尼克尔镜头的AF照相机）

用自动对焦模式操作时, 如果拍摄对象总在0.5米之外时, 请将对焦限制开关⑪设定在 [ 0.5] 以减少对焦时间。

注意：请务必按照指示器正好对准[ 0.5米] 的原则设定开关。

- 如果拍摄对象有时在0.5米或更近的距离，请将其设定在〔FULL〕。

3. 减震模式（VR Ⅱ）

■ 减震的基本概念

高 震动数 照相机震动 摇镜拍摄 震动强度 强

Sc

■ 减震效果

- 拍摄对象处于无穷远（∞）至约3米之间的距离时（摄制比例为1/30x），能够比普通不用VRII镜头大约慢四档*的快门速度拍摄。随着摄制比例从1/30x开始增加，减震效

果逐渐降低。（*处于尼康测试环境。减震效果视个体环境和拍摄环境而异。）

■ 设定减震ON/OFF开关

1 将减震ON/OFF开关⑫设为〔ON〕。

注意：请务必按照指示器正好对准〔ON〕的原则设定开关。

2 轻按快门释放按钮时, 震动被减弱。由于取景器中的震动减少, 自动/手动对焦及对拍摄对象取景构图都变得较容易。

3 要取消减震模式时, 请将减震ON/OFF开关⑫设为〔OFF〕。

■ 有关使用减震模式功能的注解

- 轻按快门释放按钮后，等取景器中的图像停止震动后再完全按下快门释放按钮。

- 摇镜拍摄时如果将照相机作较大的弧形移动，在移动方向上的震动将不受影响。例如，如果沿水平方向摇镜拍摄，则仅减少垂直方向的震动，可更顺利地进行摇镜拍摄。

- 由于减震机构特征的缘故，快门释放过后，取景器内的图像可能会变得模糊。此并非故障。

- 在减震模式有效时，请不要关闭照相机电源或从照相机拆下镜头。（否则镜头晃动时，镜头可能会发出咔嗒杂声。此并非故障。只需重开照相机电源就可恢复正常。）

• 对于配有内置闪光灯的照相机，当内置闪光灯正在充电时减震不起作用。
• 将镜头装在三脚架上时，应将减震ON/OFF开关⑫设定为〔OFF〕（关）。但是，当将镜头装在三脚架上而未固定三脚架云台时或使用单脚架时，宜将减震ON/OFF开关设定为〔ON〕（开）。

4. 景深

景深指示⑭位于距离标线⑮的近旁。然而在近距拍摄时，对焦点清晰的范围非常小，故而更加行之有效的方法变为查阅景深表（在第126页）。如果你的照相机具有景深预览按钮或景深预览拨杆，那么你就可以在取景器里检查景深。

5. 成像比率已预先确定情况下的对焦

所谓成像比率，系指纪录在胶片上的图像尺寸与拍摄对象的真实尺寸之间的比例关系。例如，设对焦屏上的图像大小是拍摄对象实际尺寸的五分之一，那么成像比率就是1:5。在按照预先决定的成像比率进行拍摄时，应遵循以下步骤：

1 手动调节对焦环，使所需的成像比率⑬数值对准距离标线⑮。

2 对准拍摄对象，然后通过靠近或远离拍摄对象来调整你的位置。使得取景器中的图像最为清晰。

若要取得与各种焦距相对应的适当成像比率，请参阅第126页的表格。

6. 有关近摄和翻拍拍摄的说明

照相机的震动

AF-S VR微距尼克尔105mm f/2.8G IF-ED型镜头提供了非常高的图像放大倍率，以至于拍摄时稍有移动就会造成图像模糊。为此一定要把照相机固定在三脚架上，并使用快门线或遥控线来释放快门。

近摄距离

近摄时如果使用大成像比率，景深就会很小。为确保较大的景深，需收缩光圈，然后仔细地调整照相机的位置，以确保拍摄对象上最重要的表面都置于清晰对焦的范围之内。

- 使用近摄镜头时，请使用手动对焦。

近摄配件	拍摄倍率	拍摄对象范围(厘米)	拍摄距离(厘米)
No. 5T	16.3 - 1.221	5.0 × 22.5 - 1.97 × 2.958	2.4 - 28.1
No. 6T	13.3 - 1.448.0 × 12.0 - 1.67 × 2.549.8 - 26.1
No. 5T + 6T	12.2 - 1.655.24 × 7.86 - 1.45 × 2.1838.1 - 24.3

7. 曝光系数

镜头上的f值表示在镜头设定为“无穷远”拍摄距离时所摄取的图像亮度。成像比率越高，图像的亮度便会越低。图像的真实亮度数值便是一般所谓的“有效f值（effective f-number）”，而会跟着有效f值变更而改变的曝光补偿值则被称为“曝光系数”。

8. 有效f值的改变（在第124页）

此镜头随成像比率越高，胶片（图像感应装置）上的图像亮度便会降低，而有效的f值也会变高（通过镜头光圈的光线数量将会降低）。此变化会由照相机的曝光测光自动补偿，因此使用者可以决定曝光值或使用TTL闪光灯拍摄功能，不需要考虑曝光系数。

照相机LCD显示屏或取景器中显示的f值便是自动补偿后的数值。

9. 光圈设定

在照相机机身上设定光圈-当曝光（或拍摄）模式设定为“A”（光圈优先自动）或“M”（手动）时，如果有效的f值随拍摄距离变化，照相机会控制预先决定的f值（最高约为1.6光圈）保持不变。

10. 使用卡口式镜头遮光罩HB-38

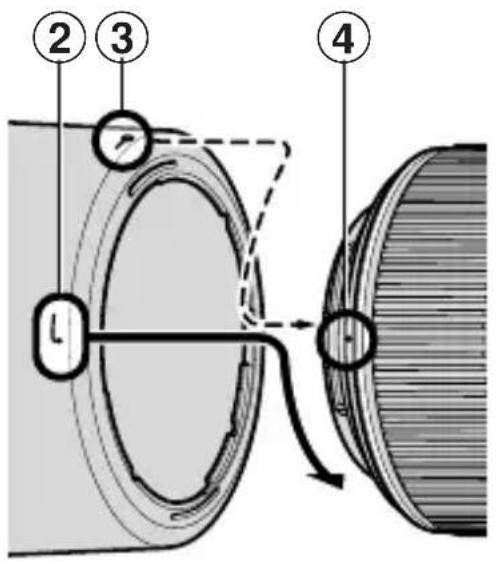

■ 安装镜头遮光罩

将镜头罩上的镜头遮光罩对齐标记（一）②（两个标志之一）对准镜头上的镜头遮光罩安装标记④，然后顺时针旋转镜头遮光罩①，直至听到咔嗒声转不动为止。

- 确认镜头遮光罩安装标记④对准镜头遮光罩锁定标记（—）。③。

• 若未正确安装镜头遮光罩，会产生渐晕。
• 为了便于装卸镜头遮光罩，应抓住其底座（镜头遮光罩对齐标记部分）而不是外缘。
• 存放镜头时，要将镜头遮光罩反方向装在镜头上。

■ 拆除镜头遮光罩

按住镜头遮光罩的底部（靠近镜头遮光罩对齐标记）而不是它的外边缘，然后逆时针旋转，拆除镜头遮光罩。

11. 使用内置闪光灯的照相机拍摄闪光照片

为避免渐晕，请勿使用镜头遮光罩①。

12. 请使用对焦屏

各种对焦屏可通用于尼康单镜反光照相机的任何相应的拍摄场景。

下面所列可用于本镜头：

取景器内有轻微渐晕或莫尔条纹图形，但胶片上不会有。

一：不可用。

( )：显示曝光补偿值（仅在中央重点测光时）。F6照相机通过选择自定义设定“b6：对焦屏补偿”中的“其他对焦屏”作补偿，并且将曝光补偿标准按每0.5EV步长设定在+/-2.0EV。当使用了B型和E型之外的对焦屏，“其他对焦屏”务必要选中，即使必需的补偿值为0（没有补偿需要）。F5照相机请用机身上的“自定义设定#18”作补偿。F4系列照相机请用对焦屏的“曝光补偿拨盘”作补偿。

详情请参阅照相机机身使用说明书。

空白栏意为不宜使用。因为M型对焦屏可同时使用1:1或以上放大倍率进行宏观拍摄和显微拍摄，因此，不在此限。

■注意事项

• 使用F5照相机时，在矩阵测光时仅可使用EC-B型、EC-E型、B型、E型、J型、A型、L型对焦屏。
• 当配合其他未列出的照相机使用B和E型对焦屏时，请参阅B和E型对焦屏一栏。

13. 镜头的维护保养

- 使用吹风刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾点酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。

- 切勿使用稀释剂或苯溶液去清洁镜头，因有可能损伤镜头，或造成火灾，或损害健康。

- 为了保护前镜头镜片，可以使用NC滤镜。镜头的遮光罩①也有助于保护镜头的前镜片。

- 当把镜头保存在镜盒中时，请盖好前盖和后盖。

- 当镜头准备长时间不用时，一定要保存在凉爽干燥的地方以防生霉。而且，不可放在阳光直接照射或放有化学药品樟脑或卫生丸等的地方。

- 注意不要溅水于镜头上或落到水中，因为将会生锈而发生故障。

- 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。

- 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。

14. 标准配件

• 62mm按扣式镜头前盖LC-62 • 镜头后盖
• 卡口式镜头遮光罩HB-38 - 半软套CL-1020

15. 选购附件

• 62mm旋入式滤镜
• 可使用AF-S望远倍率镜*TC-14EII/TC-17EII/TC-20EIII。

*无法进行自动对焦操作。(提供VR和AE功能。)

16. 不兼容的配件

- 自动环BR-4及各式自动延伸环PK，K环，和伸缩对焦镜腔。

其他附件也有不宜用于本镜头的。具体细节请参阅您的附件的使用说明书。

17. 规格

镜头类型：G型AF-S微距尼克尔镜头，带内置CPU和尼康卡口。

焦距 : 105mm

最大光圈：f/2.8

镜头构造：12组14件（1片ED镜片和数片涂覆有纳米结晶涂层的镜片）

画 角 : 使用35mm（135）格式的尼康胶卷单镜反光照相机和尼康FX格式数码单镜反光照相机时为23°20';

使用尼康DX格式数码单镜反光照相机时为 15^20' ;

使用IX240系统照相机时为18°40'

成像比率：1:10至1:1（原物尺寸）

距离信息： 输出到照相机

对 焦 : 尼康内部对焦（IF）系统（使用内置宁波动马达）

手动则采用独立对焦环

对焦限制开关：配备，适用二种范围：FULL（∞ - 0.314m） 或 -0.5m

减震：采用音圈马达（VCM）的镜头位移式拍摄距离刻度：以米为单位从0.314m至无穷远（∞）

最近拍摄距离：0.314m（至焦平面）（原物尺寸）

光圈叶片数: 9片（圆形）

光圈：全自动

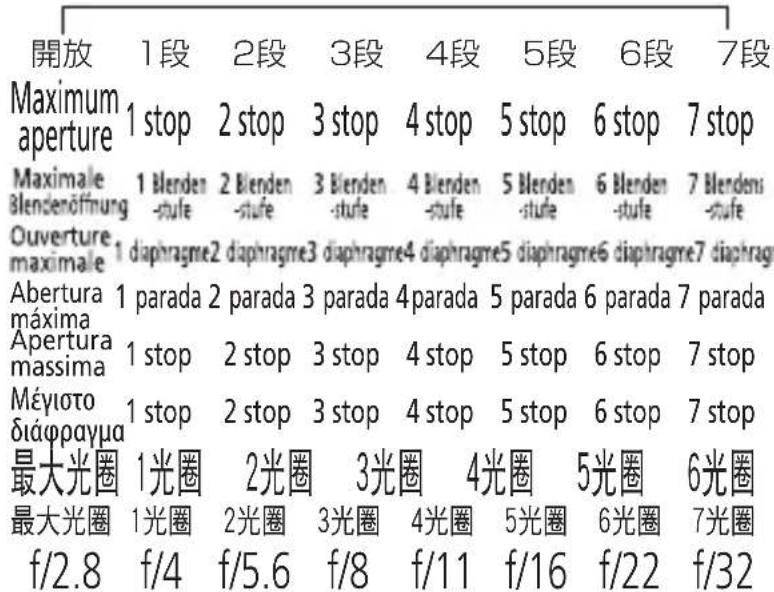

光圈范围：f/2.8至f/32

曝光测量：采用全光圈方式

安装 : 62mm (P=0.75mm)

尺寸：直径约83mm，镜头长116mm（自照相机镜头卡口边缘算起）

重量：约750g

产品设计与规格如有更改，恕不另行通知。

照相机及相关产品中有毒有害物质或元素的名称、含量及环保使用期限说明

○表示该有毒有害物质或元素在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
×表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。但是，以现有的技术条件要使照相机相关产品完全不含有上述有毒有害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指令2002/95/EC》的豁免范围之内。

环保使用期限

此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品的环保使用期限的年数。请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、规定以适当的方法回收再利用或废弃处理本产品。

进口商: 尼康映像仪器销售（中国）有限公司（上海市茂名南路205号瑞金大厦22楼，200020）

尼康客户支持中心服务热线:400-820-1665（周一至周日9:00-18:00）

http://www.nikon.com.cn/

在中国印刷

出版日期：2014年3月1日

警告

勿自行拆卸

觸動相機或鏡頭的內部零件可能會導致受傷。修理只能由有資格的維修技師進行。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味時，請立刻取出電池，注意避免燃燒。若繼續使用可能導致受傷。請在取出電池或切斷電源後，將器材送到尼康授權的維修中心進行檢查維修。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。

勿通過鏡頭或取景器觀看太陽

通過鏡頭或取景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

• 保持相機或鏡頭干燥，否則可能導致火災或引起電擊。
• 請勿使用濕手處置或接觸設備，否則可能引起電擊。
• 當進行背光拍攝時，請不要把太陽置在畫面之內。
  太陽光或會聚焦在鏡頭的鏡身內，並會引致著火燃燒。當太陽照近畫面時，也可能引致著火。
• 如果鏡頭要長期擱置不用，請蓋上前鏡頭蓋和後鏡頭蓋，并在儲存鏡頭時要避免直接日照，否則可能導致火災，因為鏡頭可能使日光聚焦於某一物體。

名稱（）：參考頁

①鏡頭遮光罩（P.119）
⑨CPU觸點（P.114）
②鏡頭遮光罩接頭標誌（P.119）
⑩對焦模式開關（P.115）
③鏡頭遮光罩設定標誌（P.119）
⑪聚焦限位開關（P.115）
④鏡頭遮光罩安裝標誌（P.119）
⑫減振ON/OFF開關（P.116）
⑤對焦環（P.115）
⑬成像比率（P.117）
⑥距離刻度
⑭景深指示線（P.117）
⑦安裝標誌
⑮距離標線（P.117）
⑧鏡頭安裝橡皮墊圈（P.114）

適用的相機及可用的功能

有些功能可能受到限制。詳情請參閱您的相機使用說明書。

○: 可能 ×: 不可能
*1：P包括AUTO（通用程序）及可變程序系統。
*2：無手動模式（M）可用。
- 如本鏡頭與無消除震動功能的相機一起使用，請將減振ON/OFF開關⑫置於〔OFF〕。特別是與Pronea 600i相機一起使用時，如該開關置於〔ON〕，電池電量會很快耗盡。

Tc

1. 前言

誠意感謝購買AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED鏡頭。該高性能微型鏡頭具有特殊的減振（VRII）和高速內部對焦（IF）機構。此外，該鏡頭採用無聲（S）波馬達來驅動對焦機構。

■ 主要特色

• 攝製比例為無限遠（∞）至1/30x時，能夠比普通不用VRII鏡頭大約慢四檔*的快門速度拍攝。如此，擴充了快門速度的可用範圍，使得在不使用三腳架時進行攝影更為便利。（*處於尼康測試環境。減振效果視個體環境和拍攝環境而異。）
• 還能進行搖鏡拍攝，因為鏡頭能從相機的振動狀況自動分辨出搖鏡拍攝的動作和減振功能有效地發揮作用。
• 用對焦模式開關可方便地選擇自動對焦（A）和手動對焦（M）模式。
• 自動對焦有手動撤銷功能，可以隨時從自動對焦換到手動對焦。
• 當此鏡頭裝在有3D矩陣測光能力的尼康相機身上時，還可以進行更精確的曝光控制，因為這時鏡頭會將主體距離的信息傳送到相機身上。
• 採用單片ED（超低色散）鏡片單元確保影像清晰絕無彩色干涉邊紋。同時，又利用9葉片光闐使形成一個近乎圓形的光圈開孔，使焦點前後的景物會形成逐漸模糊的影像。
• 安裝在一些鏡頭原件上的納米晶體層確保了其性能更加優越，在任何拍攝情況下（從陽光充足的室外到有聚光燈的室內場景）都能再現清晰的影像。

■ 注意事項

• 注意不要弄臟或損壞CPU觸點⑨。
• 安裝TC-20E/TC-20EII/TC-20EIII後，最小光圈限制在f/90以內。
• 本鏡頭裝在尼康數碼（尼康DX格式）相機，如D300系列和D7000上時，鏡頭畫面視角變成15°20'，與其35毫米相當的焦距約為157.5毫米。
• 如果鏡頭安裝橡皮墊圈⑧損壞時，請務必讓附近的尼康指定經銷商或服務中心修理。
• 鏡頭前方共計可以安裝四盞無線遙控閃光燈SB-R200。

2. 對焦

按下表設定相機對焦模式：

相機	相機聚焦模式	鏡頭聚焦模式
		M/A	M
尼康數碼單鏡反光(尼康FX/DX格式)相機、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronca 600i、Pronca S	AF	自動對焦和手控先決	手控聚焦(有輔助聚焦功能)
	MF	手控聚焦(有輔助聚焦功能)
F55系列、F60系列、F50系列、F-801s、F-801、F-601m、F-401x、F-401s、F-401	AFMF	手控聚焦(F-601m除外,都有輔助聚焦功能)

■ 自動對焦和手控補償（M/A模式）

1 將對焦模式開關⑩設定在〔M/A〕。

注意：請務必按照指示器正好對準〔M/A〕的原則設定開關。

指示器 M/A M 10 M 10 FULL ∞-0.5m

2 仍有自動對焦，但可通過操作獨立的手控對焦環5，來手

控補償對焦，此時，應輕壓快門釋放鈕或相機上備有的AF起始鈕（AF-ON）。

3 要取消手控補償時，再次輕按快門按鈕或相機上的AF啟用按鈕。

此時，相機將回到自動對焦模式。

■ 限制自動對焦範圍（僅適用於兼容AF-S Nikkor鏡頭的AF相機）

用自動對焦模式操作時，如果主體總在0.5米之外時，請將

對焦限制開關⑪設定在〔∞～0.5米〕以減少對焦時間。

注意：請務必按照指示器正好對準〔∞～0.5米〕的原則設定開關。

- 如果物體有時在0.5米或更近的距離，請將其設定在〔FULL〕。

振動數 相機振動 搖鏡拍攝 振動強度

■ 减振效果

- 主體處於無限遠（∞）至約3米之間的距離時（攝製比例為1/30x），能夠比普通不用VRII鏡頭大約慢四檔*的快門速度拍攝。隨著攝製比例從1/30x開始增加，減振效果逐漸降低。（*處於尼康測試環境。減振效果視個體環境和拍攝環境而異。）

■ 設定減振ON/OFF開關

1 將減振ON/OFF開關⑫設為〔ON〕。

注意：請務必按照指示器正好對準〔ON〕的原則設定開關。

指示器 ON VR OFF ⑫

2 輕按快門按鈕時，振動被減弱。由於觀景窗中的振動減少，自動/手動對焦及對主體取景構圖都變得較容易。

3 要取消減振模式時，請將減振ON/OFF開關⑫設為〔OFF〕。

■ 有關使用減振模式功能的注解

• 輕按快門釋放鈕後，等觀景窗中的影像停止振動後再完全按下快門釋放鈕。

• 搖鏡拍攝時如果將相機作較大的弧形移動，在移動方向上的振動將不受影響。例如，如果沿水平方向搖鏡拍攝，則僅減少垂直方向的振動，可更順利地進行搖鏡拍攝。

• 由於減振機構特徵的緣故，快門起動過後，觀景窗內的影像可能會變得模糊。此並非故障。

• 在減振模式有效時，請不要關閉相機電源或從相機拆下鏡頭。（否則相機晃動時，鏡頭可能會發出咔嗒雜聲。此並非故障。只需重開相機電源就可恢復正常。）
• 對於配備內置閃光燈的相機，當內置閃光燈正在充電時減震不起作用。
• 將鏡頭裝在三腳架上時，應將減振ON/OFF⑫開關設定為〔OFF〕（關）。但是，當將鏡頭裝在三腳架上而未固定三腳架頭時或使用單腳機架時，宜將減振ON/OFF開關設定為〔ON〕（開）。

4. 景深

景深指示線⑭位於距離標線⑮的近旁。然而在近距拍攝時，焦點清晰的範圍非常小，故而更加行之有效的方法變為查閱景深表（在第126頁）。如果你的照像機具有景深預視按鈕或景深預視撥桿，那麼你就可以在取景器里檢查景深。

5. 成像比率已預先確定情況下的聚焦

所謂成像比率，係指紀錄在膠片上的影像尺寸與被攝物的真實尺寸之間的比例關係。例如，設聚焦屏上的影像大小是被攝物實際尺寸的五分之一，那麼成像比率就是1:5。在按照預先決定的成像比率進行拍攝時，應遵循以下步驟：

1 手動調節聚焦環，使所需的成像比率③數值對準距離標線⑮。
2 對準被攝物，然後通過靠近或遠離被攝物來調整你的位置。使得取景器中的圖像最為清晰。

若要取得與各種焦距相對應的適當成像比率，請參閱第126頁的表格。

6. 有關特寫攝影和翻拍攝影的說明

照像機的晃動

AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED型鏡頭提供了非常高的影像放大倍率，以至於拍攝時稍有移動就會造成影像模糊。為此一定要把照像機固定在三角架上，並使用快門線或遙控線來啟動快門。

近攝距離

拍攝特寫時如果使用大成像比率，景深就會很小。為確保較大的景深，需收縮光圈，然後仔細地調整照像機的位置，以確保被攝物上最重要的表面都置於清晰聚焦的範圍之內。

- 使用近攝鏡頭時，請使用手動對焦。

	攝影倍率	被攝景物範圍(厘米)近攝配件攝影距離(厘米)
No. 5T	16.3-1.22 1	5.0×22.5-1.97×2.95 82.4—28.1
No. 6T	13.3-1.44 8	0×12.0-1.67×2.5 49.8—26.1
No. 5T + 6T	12.2-1.65 5	24×7.86-1.45×2.18 38.1—24.3

7. 曝光比例

鏡頭上的f-值表示在鏡頭設定為“無限遠”拍攝距離時所攝取的影像亮度。成像比率越高，影像的亮度便會越低。影像的真實亮度數值便是一般所謂的“有效f-值（effective f-number）”，而會跟著有效f-值變更而改變的曝光補償值則被稱為“曝光比例”。

8. 有效f-值的改變（在第124頁）

此鏡頭隨成像比率越高，膠片（影像感應裝置）上的影像亮度便會降低，而有效的f-值也會降低（通過鏡頭光圈的光線數量將會降低）。此變化會由相機的曝光錶自動補償，因此使用者可以決定曝光值或使用TTL閃光燈拍攝功能，不需要考慮曝光比例。

相機LCD面板或觀景器中顯示的f-值便是自動補償後的數值。

9. 光圈設定

在相機機身上設定光圈。當曝光（或拍攝）模式設定為“A”（光圈優先自動）或“M”（手動）時，相機會控制預先決定的f-值（最高約為1.6光圈）保持不變，而有效的f-值隨拍攝距離變化。

10. 使用卡口式鏡頭遮光罩HB-38

■ 安裝鏡頭遮光罩

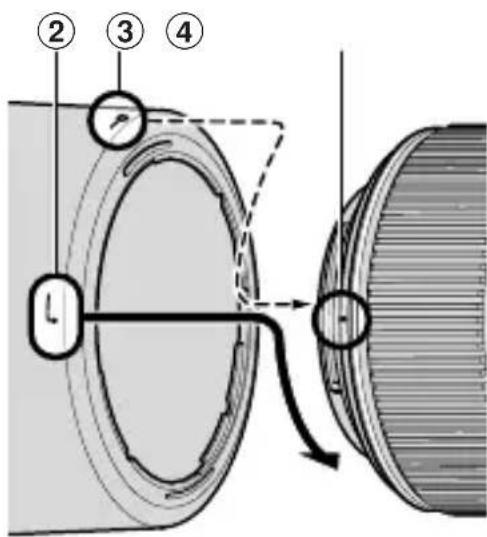

將鏡頭罩上的鏡頭遮光罩接頭標誌（☐）② （兩個標誌之一）對準鏡頭上的鏡頭遮光罩安裝標誌④，然後順時針旋轉鏡頭遮光罩①，直至聽到咔嗒聲轉不動為止。

• 確認鏡頭遮光罩安裝標誌 ④對準鏡頭遮光罩設定標誌（—）③。
• 若未正確安裝鏡頭遮光罩，會產生暈映。
• 為了便於裝卸鏡頭遮光罩，應抓住其底座（鏡頭遮光罩安裝標誌部分）而不是外緣。
• 存放鏡頭罩遮光時，要反方向裝在鏡頭上。

■ 拆除鏡頭遮光罩

按住鏡頭遮光罩的底部（靠近鏡頭遮光罩接頭標誌）而不是它的外邊緣，然後逆時針旋轉，拆除鏡頭遮光罩。

11. 使用內置閃光燈的相機拍攝閃光照片

為避免暈影，請勿使用鏡頭遮光罩①。

各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景。

下面所列可用於本鏡頭：

聚焦屏相機

A

EC-BEC-E

F

G1G2

G4G3BCE

K

F6

◎

◎

—

◎

—

—

—

—

—

◎

—

◎

—

F5+DP-30

◎

◎

◎

◎

—

(+0.5)

(+)

—

◎

—

F5+DA-30

◎

◎

◎

◎

—

◎

—

◎

—

F4+DP-20

—

◎

◎

—

○

◎

◎

—

◎

F4+DA-20

—

◎

◎

—

○

◎

◎

—

◎

◎：最佳聚焦

○：可能對焦

取景窗內有輕微暈映或波紋圖形，但膠片上不會有。

一：是指相機上不帶取景器屏。

( )：顯示光圈補償值（僅在偏重中央測光時）。F6相機通過選擇自選設定“b6：屏幕補償”中的“其他屏幕”作補償，並且將曝光補償標準按每0.5EV級設定在+/-2.0EV。當使用了B型和E型之外的屏幕，“其他屏幕”務必要選中，即使必需的補償值為0（沒有補償需要）。F5相機請用機身上的“自選設定#18”作補償。F4系列相機請用聚焦屏的“曝光補償刻度”作補償。

詳情請參閱相機機身使用說明書。

空白代表不宜使用，不過，由於M型對焦板可同時以1:1或以上放大倍率進行宏觀攝影和微縮攝影，因此不在此限。

■ 注意事項

• 使用F5相機，在矩陣測光時僅可使用EC-B、EC-E、B、E、J、A、L對焦板。
• 當配合其他未列出的相機使用B和E對焦屏時，請參閱B和E的對焦屏一欄。

13. 鏡頭的維護保養

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
• 切勿使用稀釋劑或苯溶液去清潔鏡頭，因有可能損傷鏡頭，或造成火災，或損害健康。
• 為了保護前鏡頭因子，可以使用NC濾光鏡。鏡頭的遮光罩①也有助於保護鏡頭的前鏡片。
• 當把鏡頭保存在鏡盒中時，請蓋好前蓋和後蓋。
• 當鏡頭準備長時間不用時，一定要保存在涼爽乾燥的地方以防生黴。而且，不可放在陽光直接照射或放有化學藥品樟腦或衛生丸等的地方。
• 注意不要濺水於鏡頭上或落到水中，因為將會生鏽而發生故障。
• 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。

14. 標準配件

• 62mm按扣式前鏡蓋LC-62
• 後鏡蓋
• 卡口式鏡頭遮光罩HB-38
• 柔性鏡頭袋 CL-1020

15. 選購附件

• 62mm旋入式濾色鏡
• 可使用AF-S望遠倍率鏡*TC-14EII/TC-17EII/TC-20EIII。

*無法進行自動對焦操作。（提供VR和AE功能。）

16. 不兼容的配件

- 自動環BR-4及各式自動伸縮環PK，K環，和風箱式對焦附件。 其他附件也有不宜用於本鏡頭的。具體細節請參閱您的附件的使用說明書。

17. 規格

鏡頭類型：G型AF-S Micro-Nikkor鏡頭，具有內置CPU（中央處理器）和尼康卡口座。

焦距：105mm

最大光圈：f/2.8

圖像角度：使用35mm(135)格式的尼康菲林單鏡反光相機和尼康FX格式數碼單鏡反光相機時為23°20'；使用尼康DX格式數碼單鏡反光相機時為15°20'；使用IX240系統相機時為18°40'

成像比率：1:10至1:1（原物尺寸）

距離信息：輸入機身

對 焦 : 尼康內聚焦（IF）系列（使用內裝靜噪波導馬達） 手控則用獨立對焦環

聚焦限位開關：配備，適用二种範圍：FULL（∞-0.314m）或 ∞-0.5m

減振：利用音圈馬達（VCMs）鏡頭偏移法

拍攝距離刻度：刻度自0.314m至無限遠（∞）

最近拍攝距離：0.314m（至焦平面）（原物尺寸）

光圈葉片數: 9片（圓形）

光圈：全自動

光圈範圍：f/2.8至f/32

曝光測量：採用全光圈方式

镜头设定为“无穷远（infinity）”时的光圈範圍。競走設定為“無限遠（infinity）”時的光圈範圍

開放 1段 2段 3段 4段 5段 6段 7段 Maximum aperture 1 stop 2 stop 3 stop 4 stop 5 stop 6 stop 7 stop Maximale 1 Blenden 2 Blenden 3 Blenden 4 Blenden 5 Blenden 6 Blenden 7 Blenden Blendenöffnung -stufe -stufe -stufe -stufe -stufe -stufe -stufe Ouverture maximale 1 diaphragme2 diaphragme3 diaphragme4 diaphragme5 diaphragme6 diaphragme7 diaphragm Abertura máxima 1 parada 2 parada 3 parada 4 parada 5 parada 6 parada 7 parada Apertura massima 1 stop 2 stop 3 stop 4 stop 5 stop 6 stop 7 stop Méyioto 1 stop 2 stop 3 stop 4 stop 5 stop 6 stop 7 stop diáφραγμα 最大光圈 1光圈 2光圈 3光圈 4光圈 5光圈 6光圈 7光圈 最大光圈 1光圈 2光圈 3光圈 4光圈 5光圈 6光圈 7光圈 f/2.8 f/4 f/5.6 f/8 f/11 f/16 f/22 f/32

撮影距離

Focused distance

Fokussierabstand

— 照相机LCD面板/取景器上的显示画面（“无穷远”时的f值）
--- 照相机LCD面板/取景器上的显示画面 ( 最近的拍摄距离时的f值 )

* 最大的f值（f/57）将会依照相机的曝光值增量而改变。此为一个增量设定为1/3EV的图表。

— 相機LCD面板/觀景器上的顯示畫面（“無限遠”時的f-值）
--- 相機LCD面板/觀景器上的顯示畫面（最近的拍攝距離時的f-值）

* 最大的f-值（f/57）將會依照相機的曝光值增量而改變此為一個增量設定為1/3EV的圖表。

■ 被写界深度表 ■ Depth of fi eld ■ Schärfentiefentabelle ■ Profondeur de champ
■ Profundidad de campo ■ Profondità di campo ■ Báθος πεδίου ■ 景深刻度表 ■ 景深刻度表 (m)

•摄影距離•Focused distance•Eingestellte Entfernung•Distance de mise au point•Distancia de enfoque•Distanza messa a fuoco•Απόσταση εστίασης•对焦距离 •聚焦距離		•被写界深度•Depth of fi eld•Schäfentiefe•Profondeur de champ•Profundidad de campo•Profondità di campo•Βάθος πεδίου•景深 •景深					•摄影倍率•Reproduction ratio•Abbildungsmaßstab•Rapport de reproduction•Relación de reproducción•Rapporto di riproduzione•Λόγος αναπαραγωγής•成像率 •成像率
	f/2.8* f/4* f/5.6		* f/8* f/1	1* f/16*	f/22* f/3	2*
0.314	0.31 — 0.32	0.31 — 0.32	0.31 — 0.32 0	0.31 — 0.32 0	31 — 0.32 0.3	1 — 0.32 0.3	1 — 0.32 0.3	— 0.32	1/1.0
0.33	0.33 — 0.34	0.33 — 0.34	0.33 — 0.34 0	0.33 — 0.34 0	33 — 0.34 0.3	3 — 0.34 0.3	3 — 0.34 0.3	— 0.34	1/1.3
0.35	0.35 — 0.35	0.35 — 0.35	0.35 — 0.35 0	0.35 — 0.35 0	35 — 0.35 0.3	5 — 0.35 0.3	5 — 0.35 0.3	— 0.35	1/1.4
0.37	0.38 — 0.38	0.38 — 0.38	0.37 — 0.38 0	0.37 — 0.38 0	37 — 0.38 0.3	7 — 0.38 0.3	7 — 0.38 0.3	— 0.38	1/1.7
0.4	0.40 — 0.40	0.40 — 0.40	0.40 — 0.40 0	0.40 — 0.40 0	40 — 0.40 0.3	9 — 0.40 0.3	9 — 0.40 0.3	— 0.40	1/2.0
0.45	0.45 — 0.45	0.45 — 0.45	0.45 — 0.45 0	0.45 — 0.45 0	45 — 0.46 0.4	5 — 0.46 0.4	5 — 0.46 0.4	— 0.46	1/2.5
0.5	0.50 — 0.50	0.50 — 0.50	0.50 — 0.50 0	0.50 — 0.50 0	50 — 0.51 0.4	9 — 0.51 0.4	9 — 0.51 0.4	— 0.51	1/3.0
0.6	0.59 — 0.60	0.59 — 0.60	0.59 — 0.60 0	0.59 — 0.60 0	59 — 0.60 0.5	9 — 0.61 0.5	8 — 0.61 0.5	— 0.62	1/3.9
0.8	0.79 — 0.80	0.79 — 0.80	0.79 — 0.80 0	0.78 — 0.80 0	78 — 0.81 0.7	7 — 0.82 0.7	7 — 0.82 0.7	— 0.84	1/5.8
1	0.99 — 1.00	0.99 — 1.01	0.99 — 1.01 0	0.98 — 1.02 0	97 — 1.02 0.9	5 — 1.05 0.9	5 — 1.05 0.9	— 1.08	1/7.8
1.5	1.49 — 1.52	1.48 — 1.53	1.47 — 1.54 1	1.46 — 1.55 1	45 — 1.57 1.4	2 — 1.61 1.3	9 — 1.65 1.3	— 1.72	1/12.7
3	2.94 — 3.08	2.91 — 3.11	2.87 — 3.15 2	2.82 — 3.22 2	75 — 3.31 2.6	5 — 3.48 2.5	4 — 3.70 2.3	— 4.14	1/27.1
∞	116.20 — ∞	81.39 — ∞	58.19 — ∞	40.79 — ∞	29.71 — ∞	20.48 — ∞	14.94 — ∞	10.33 — ∞	1/∞

Depth of field
(ft)
