用户手册 DuraVision FDX1203 EIZO

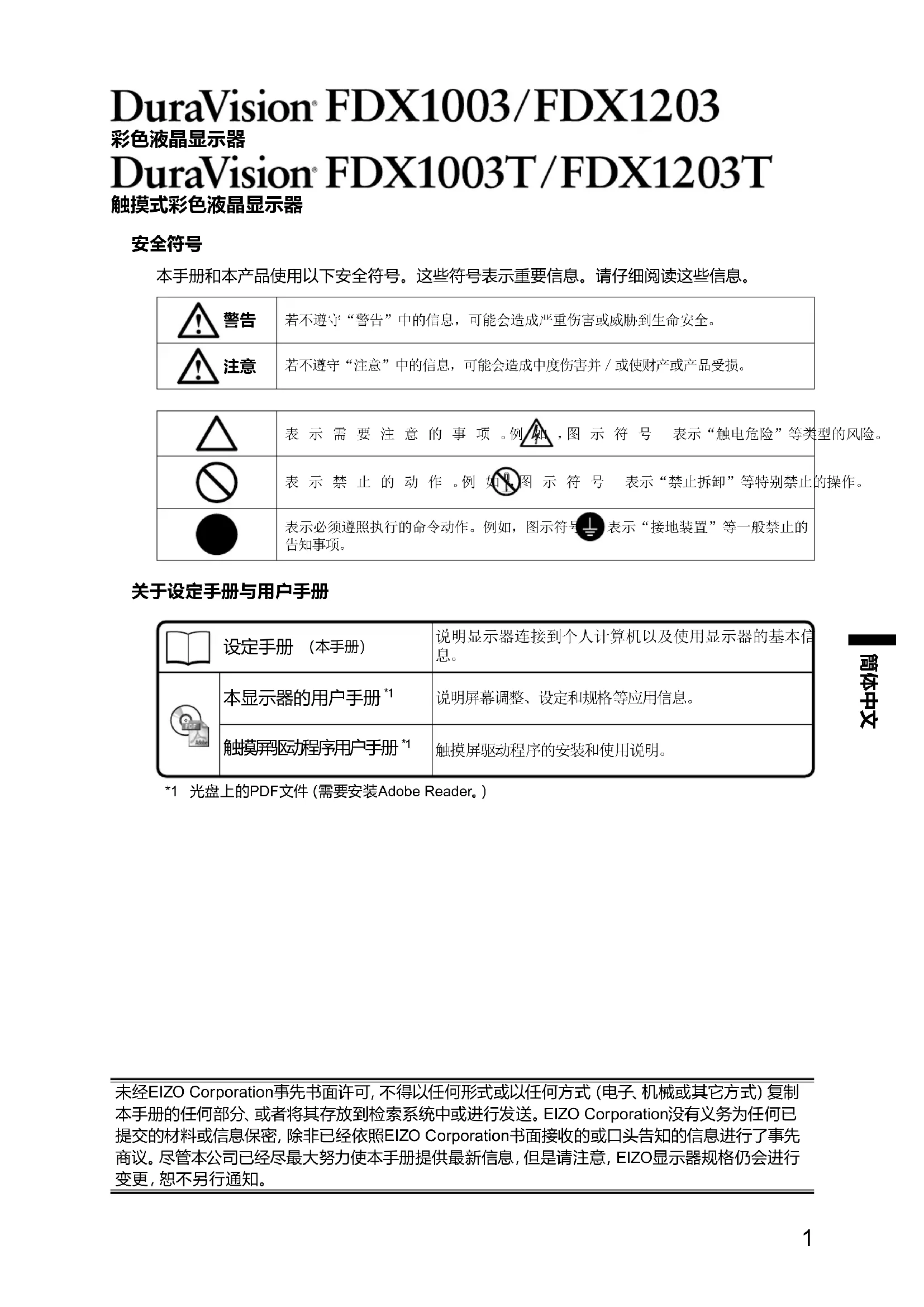

重要事项： 请仔细阅读本设定手册和用户手册（储存在光盘上），以便掌握如何安全、 有效地使用本产品。请保留本手册，以备日后参考。 Color LCD Monitor Touch Panel Color LCD Monitor2

この製品は次の解像度に対応しています。 The monitor supports the following resolutions. Der Monitor unterstützt die folgenden Auösungen. Ce moniteur prend en charge les résolutions suivantes. 本显示器支持下列分辨率。

（水平/垂直、標準値） 160˚/140˚

本手册和本产品使用以下安全符号。这些符号表示重要信息。请仔细阅读这些信息。

若不遵守“警告”中的信息，可能会造成严重伤害或威胁到生命安全。

若不遵守“注意”中的信息，可能会造成中度伤害并／或使财产或产品受损。 表 示 需 要 注 意 的 事 项 。例 如 ，图 示 符 号 表示“触电危险”等类型的风险。 表 示 禁 止 的 动 作 。例 如 ，图 示 符 号 表示“禁止拆卸”等特别禁止的操作。 表示必须遵照执行的命令动作。例如，图示符号

说明显示器连接到个人计算机以及使用显示器的基本信

说明屏幕调整、设定和规格等应用信息。 触摸屏驱动程序用户手册

触摸屏驱动程序的安装和使用说明。 *1 光盘上的PDF文 件（ 需 要 安 装 Adobe Reader。） 未经EIZO Corporation事先书面许可，不得以任何形式或以任何方式（电子、机械或其它方式）复制 本手册的任何部分、或者将其存放到检索系统中或进行发送。EIZO Corporation没有义务为任何已 提交的材料或信息保密，除非已经依照EIZO Corporation书面接收的或口头告知的信息进行了事先 商议。尽管本公司已经尽最大努力使本手册提供最新信息，但是请注意，EIZO显示器规格仍会进行 变更，恕不另行通知。2

本 产 品 是 机 箱 组 装 型 。请 不 要 单 独 使 用 裸 露 的 显 示 器 。 否则可能会导致触电或设备损坏。 若机器出现烟雾，闻起来像是东西着火，或者有奇怪声音，请立刻断开所有电源，并与您 当地EIZO的代表联系以寻求建议。 尝试使用功能异常的机器可能会造成火灾、电击或设备受损。 切勿打开机壳或改装设备。 打开机壳或改装设备可能会导致火灾、触电或灼伤。 请委托合格的维修人员进行各种维修。 切勿试图自行维修本产品，因为打开或取下机盖可能会导致火灾、触电或设备损坏。 请将小东西或液体放置在远离设备的地方。 如果小东西通过通风孔意外掉入设备或液体意外流入设备，则可能导致火灾、触电或设

如果物体或液体掉入/流入设备，请立即拔出设备插头。重新使用设备以前，请委托合格 的维修工程师对其进行检查。 请在适宜的场所使用本设备。 否则可能会导致火灾、触电或设备损坏。

• 不要放置于可能受强烈振动或冲击影响的运输系统中（船舶、航空、火车、汽车等）。

• 禁止将设备放置在水滴可溅到屏幕的位置（浴室、厨房等）。

• 禁止将设备放置在阳光可直射本产品的位置上。

切勿置于含有腐蚀气体（例如二氧化硫、氢化硫、二氧化氮、氯气、氨气和臭氧）的环境中

• 切勿置于含有在大气中会加快腐蚀的灰尘、成分（例如次氯酸钠和硫磺）以及导电金属

切勿直接光着手触摸已损坏的液晶显示屏。 显示屏可能会有液晶流出，如果进入眼睛或口中，则将对人体造成危害。 如果皮肤或人体的任何部位与显示屏直接接触，请彻底清洗该处。 如果出现不良症状，请向医生咨询。

• 该产品将被运用在为构建工业体系而设计的工业装置中。 - 运输系统（船舶、航空、火车、汽车等） - 安全装置（灾难预防系统、安全控制系统等） - 直接影响人身安全的设备(生命支持系统、手术室使用的医疗设备或器材等） - 核能控制设备（核能控制系统、核设施安全控制系统等） - 干线设备（运输的操作控制、针对航空的控制系统等）

• 为了确保人员安全和正确维护，请仔细阅读本节内容。3

搬动设备时，请务必小心。 移动设备时，请断开电源线和电缆。在电源线保持连接时移动设备是非常危险的。因为 这样可能会导致人身伤害。 切勿在封闭场所安装该单元。 如果内部发热，可能会导致火灾、触电或设备损坏。 请勿同时使用电源插座和DC电源端子接线板。 否则将有可能造成火灾、触电或电源供应系统损坏。 请定期检查螺钉是否拧紧。 如果螺钉松开，将有可能造成显示器脱落，并导致人员伤害或设备损坏。4 有关此显示器的注意事项 本产品担保仅在此手册中所描述的用途范围之内有效。 本手册中所述规格仅适用于以下配件：

本产品只能与我们制造或指定的备选产品配合使用。 电子零件的性能需要约30分钟才能稳定下来。 显示器的电源开启之后请等待至少30分 钟 ，然 后 调 节

为了降低因长期使用而出现的发光度变化以及保持稳定的发光度，应将显示器设置为较低亮度。 当显示器长期显示一个图像的情况下再次改变显示画面会出现残影。使用屏幕保护程序或省电模式 避免长时间显示同样的图像。 建议定期清洁，以保持显示器外观清洁同时延长使用寿命（请参阅“清洁”（第5页 ））。 液晶面板采用高精技术制造而成。尽管液晶面板上可能会出现像素缺失或像素发亮，但这并非故障。 有效点百分比：99.9994%或更高。 液晶显示屏的背光灯有一定的使用寿命。当显示屏变暗或开始闪烁时，请与您当地EIZO的代表联

切勿用尖锐物体刮擦或按压显示屏，否则可能会使显示屏受损。切勿尝试用纸巾擦拭显示屏，否则可

如果将较冷的显示器带入室内，或者室内温度快速升高，则显示器内部和外部表面可能会产生结露。 此种情况下，请勿开启显示器。等待直到结露消失，否则可能会损坏显示器。 将显示器安装进机箱时，为避免对显示器内部和液晶显示屏产生静电影响，请务必将显示器进行接地

请注意以下几点。否则，可能会使显示器受损。

切勿用坚硬物体（如圆珠笔或金属）触碰面板。5

• 酒精、消毒液等化学试剂可能导致机壳或面板光泽度变化、失去光泽、褪色及图像质量降低。

• 切勿使用任何可能会损伤机壳或面板的稀释剂、苯、蜡和研磨型清洗剂。

• 建议使用选购的ScreenCleaner清洁面板表面。 如果需要，请将小块软布用水蘸湿，以去除面板表面上的污垢。

• 屏幕极暗或极亮可能会影响您的视力。请根据环境调节显示器的亮度。

• 长时间盯着显示器会使眼睛疲劳。每隔一小时应休息十分钟。6

请检查包装盒中是否包含下列物品。如果缺少物品，或物品存在损坏现象，请与您当地EIZO的代表联系。

• 请保留好包装盒和包装材料，以便将来显示器移动或搬运时使用。

• 电缆扎带 （仅限于FDX1003 / FDX1003T）

• 产品中不带电源线。请个别提供符合该设备的电源线。详细信息，请联系当地EIZO的代表。

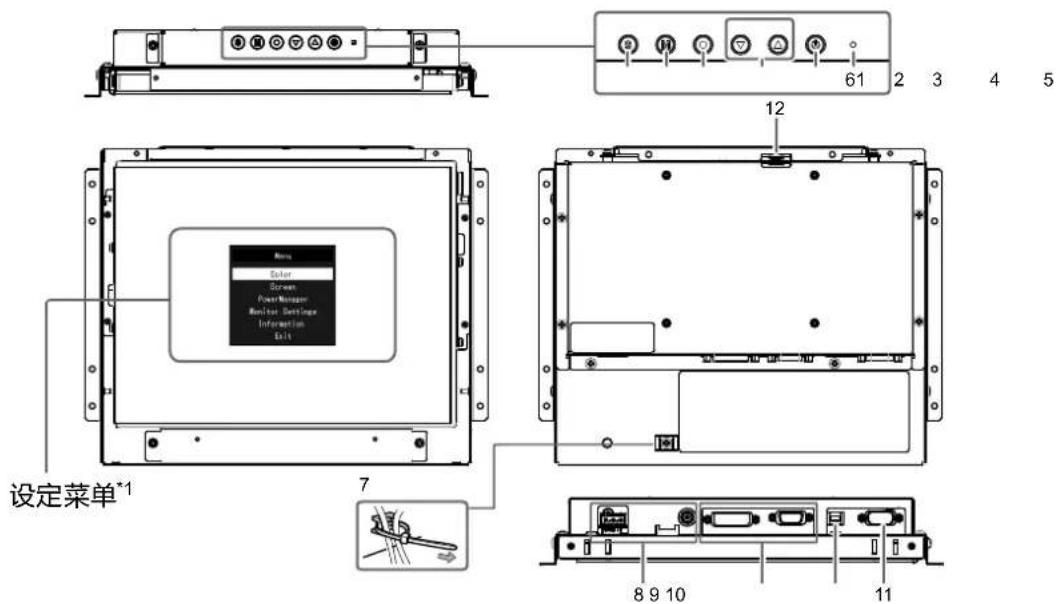

显 示 设 定 菜 单 ，确 定 菜 单 屏 幕 上 的 某 个 项 目 ，并 保 存 已 调 节 的 值 。

蓝 色 ：工 作 橙 色 ：省 电 模 式 关闭：电源关闭

左：DC电源接线板 / 右 ：电 源 插 座（ DC-IN）

左：DVI-D连接器 / 右：D-Sub微型15针连接器

本产品用作触摸屏显示器时用USB电缆连接PC和显示器。

本产品用作触摸屏显示器时用RS-232C电缆连接PC和显示器。

这是一个用于外部控制按钮的扩展连接器。 *1 关于使用说明，请参照用户手册（在CD-ROM上 ）。 *2 无法同时使用这些端口。电缆连接到这两个端口时，USB端口优先。7

• 将显示器安装进机箱中之前，请进行显示器的设定和调节，并安装触摸屏驱动程序。• 安装悬挂臂或底座时，安装方向和移动范围（倾斜角度）如下：

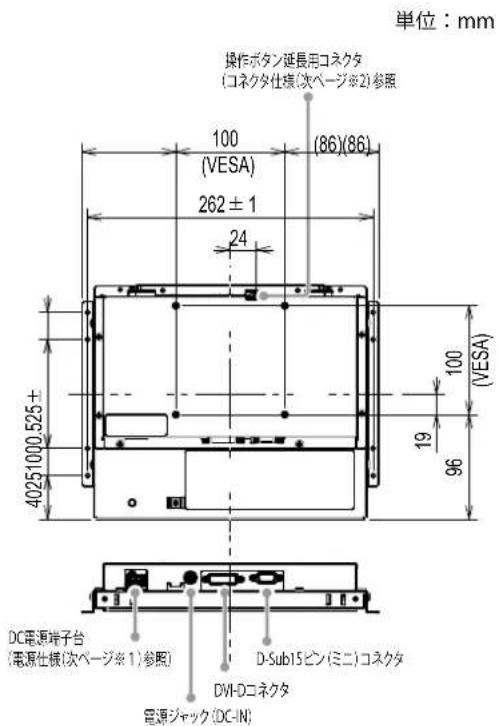

DVI-D连接器 D-Sub微型15针连接器 电源插座（DC-IN） DC电源接线板 （电源规格:参照下页*1）

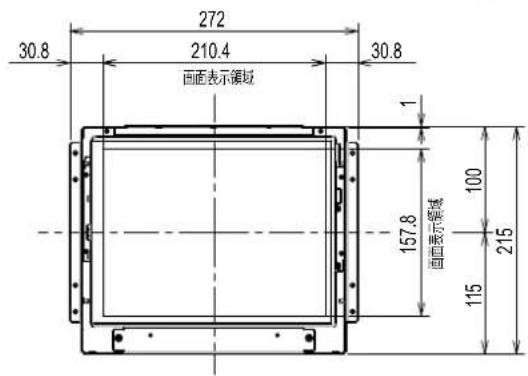

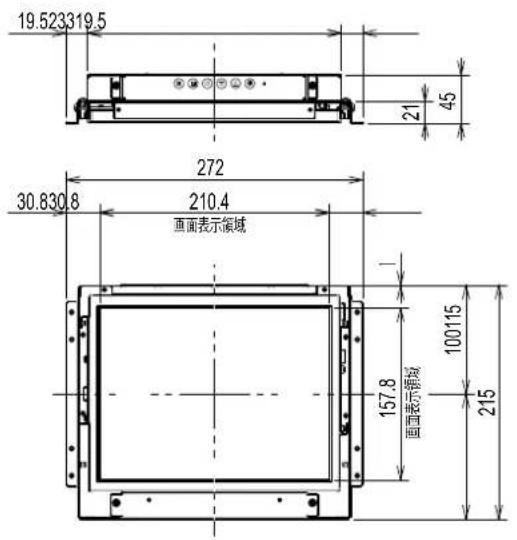

单位：mm8 FDX1003T 按键扩展连接器（连接器规格:参照下页*2）

RS-232C端口DVI-D连接器 D-Sub微型15针连接器上游USB端口电源插座（DC-IN）DC电源接线板（电源规格:参照下页*1）

*1 DC电源接线板 连接器针脚分配 电源时序

1 KEY02 KEY13 Ground 单位：mm9

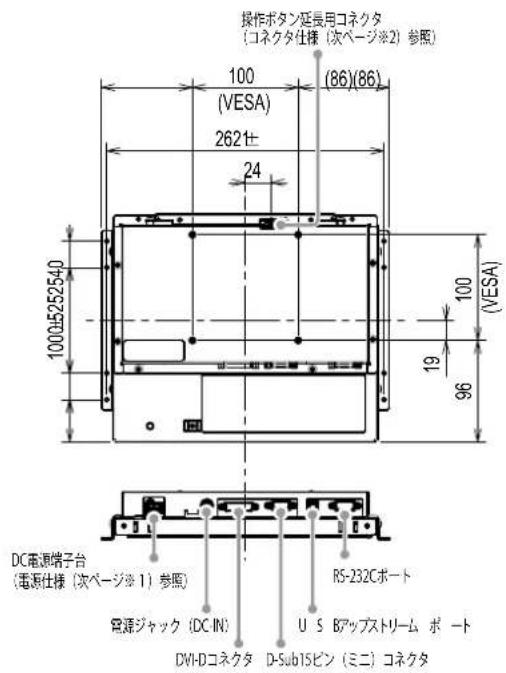

D-Sub微型15针连接器DVI-D连接器电源插座（DC-IN）8-M4（VESA安装孔） DC电源接线板（电源规格:参照下页*1）按键扩展连接器（连接器规格:参照下页*2） FDX1203T 按键扩展连接器（连接器规格:参照下页*2）8-M4（VESA安装孔）

触摸面板输入可用尺寸触摸面板输入可用尺寸电源插座（DC-IN）DVI-D连接器D-Sub微型15针连接器上游USB端口RS-232C端口DC电源接线板（电源规格:参照下页*1）

*1 DC电源接线板 连接器针脚分配 电源时序

1 KEY0 2 KEY1 3 Ground 单位：mm10

1. 通过显示器的机箱安装孔，拧紧螺钉（左右2个 ）至 机 箱 内 。

• 请准备直径为3mm且适合用于机箱的螺丝。（显示器产品中不带有螺丝。）

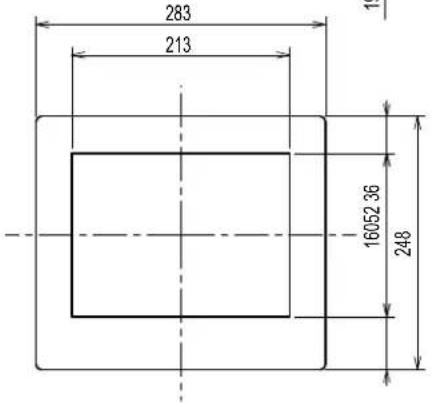

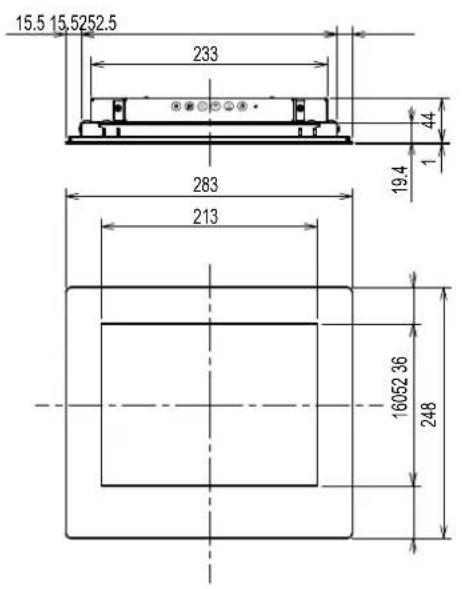

FDX1003 按键扩展连接器（连接器规格:参照下页*2）面板开孔尺寸面板开孔尺寸 D-Sub微型15针连接器电源插座（DC-IN）DC电源接线板（电源规格:参照下页*1） DVI-D连接器 (VESA)

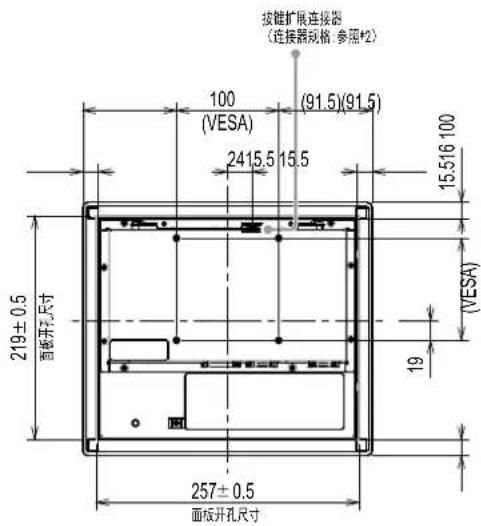

FDX1003T 按键扩展连接器（连接器规格:参照*2）面板开孔尺寸面板开孔尺寸

DC电源接线板 连接器针脚分配 电源时序

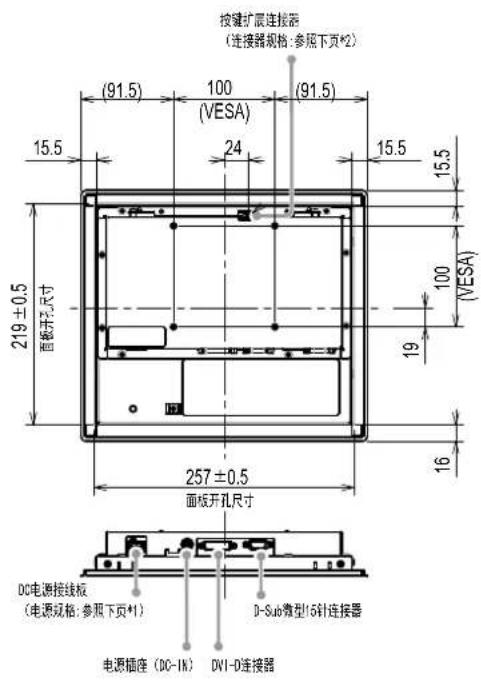

1 KEY02 KEY13 Ground 单位：mm12 FDX1203 8-M4（VESA安装孔）按键扩展连接器（连接器规格:参照下页*2）

电源插座（DC-IN） DVI-D连接器D-Sub微型15针连接器DC电源接线板（电源规格:参照下页*1）面板开孔尺寸面板开孔尺寸

DC电源接线板连接器针脚分配 电源时序1 2 3

• 由于是使用金属板装配螺丝将面板固定于显示器上，请注意以下几点，进行选择。 - 平坦 - 厚5mm - 具有能承受用螺丝固定的强度的结构。

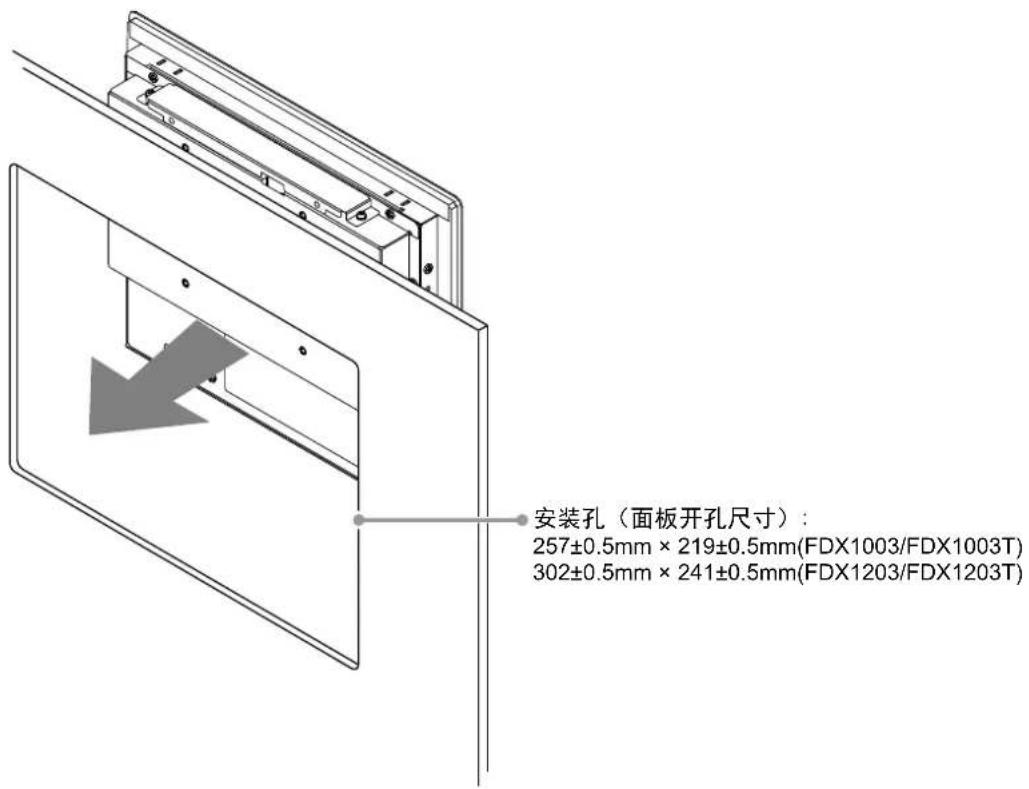

配件孔尺寸是如外观所示的“面板开孔尺寸”。 安装孔（面板开孔尺寸）

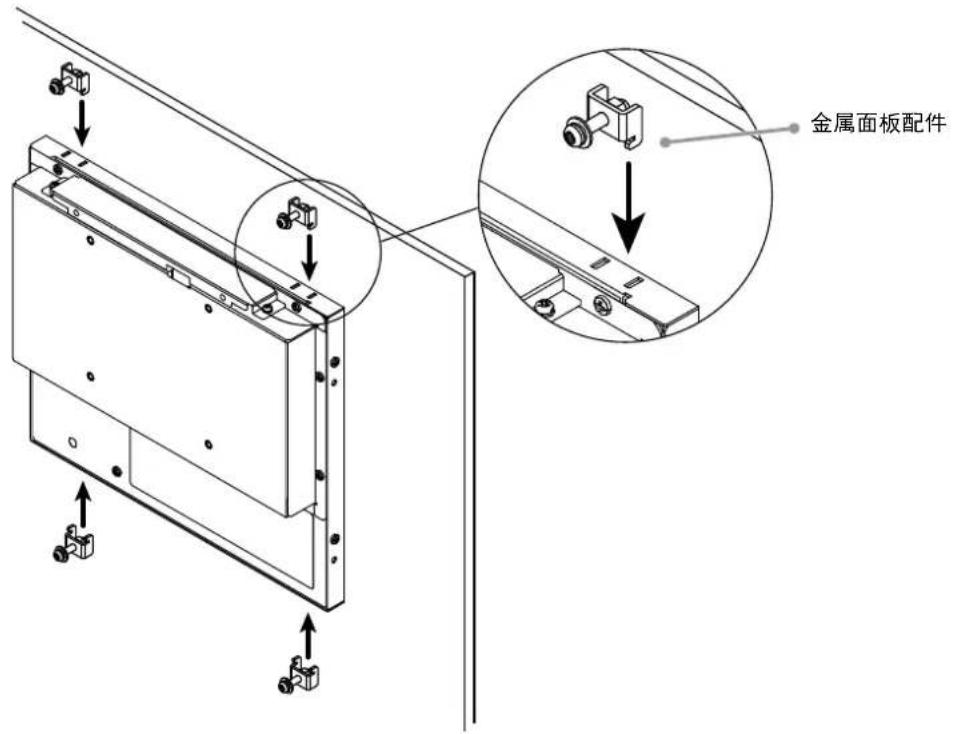

2. 将附属的金属面板配件安装于显示器上（4个 位 置 ）。

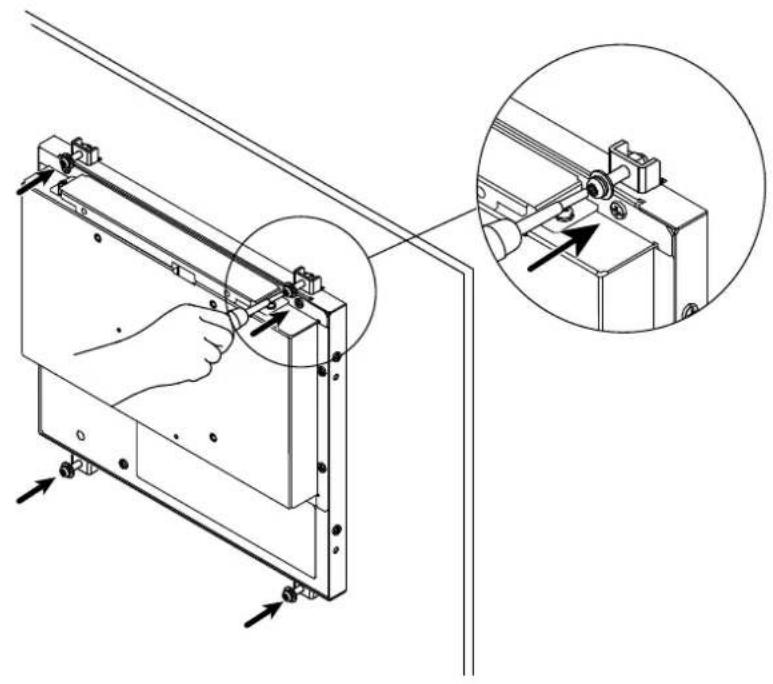

3. 用0.6-0.7N·m的指定转矩，固定金属面板配件的螺丝。15

• 将当前的显示器换成该显示器时，请务必将分辨率和垂直扫描频率等PC设置更改为该显示器可用的设 置 。连 接 PC之前，请参照兼容的分辨率表格。

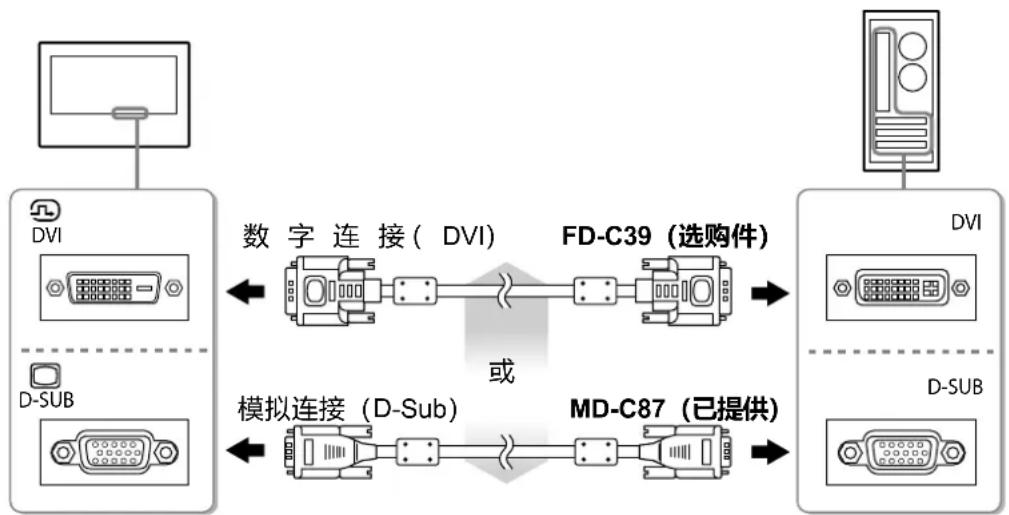

将信号线连接至输入信号连接器和PC。 检查连接器的形状，然后连接电缆。 连接到信号线后，请拧紧连接器的螺钉，固定连接。 DVI D-SUB DVI D-SUB模拟连接（D-Sub）FD-C39（选购件）MD-C87（已提供） 数 字 连 接（ DVI）

有二种方式连接显示器电源。根据安装环境和使用条件进行连接。

如果未出现图像，请参照“无图片”（第17页 ）获 得 帮 助 。

如果使用FDX1003T/FDX1203T，请继续进行触摸屏驱动程序的安装和校准。

• 使用后关闭显示器和个人计算机。• 为了最大限度地省电，建议您关闭电源按钮。请完全拔下电源线来切断显示器电源。16 安 装 触 摸 屏 驱 动 程 序（

• 安装触摸屏驱动程序所使用的用户账号必须具有“管理员”权限。• 重新安装触摸屏驱动程序更新驱动程序等时，请在卸载驱动程序后重新启动个人计算机，然后安装触摸屏驱动程序。

如果安装了其它触摸屏驱动程序，请将其卸载。

根据CD-ROM中的说明安装触摸屏驱动程序。 如要了解触摸屏驱动程序的安装说明，请参照触摸屏驱动程序用户手册（在CD-ROM上 ）。

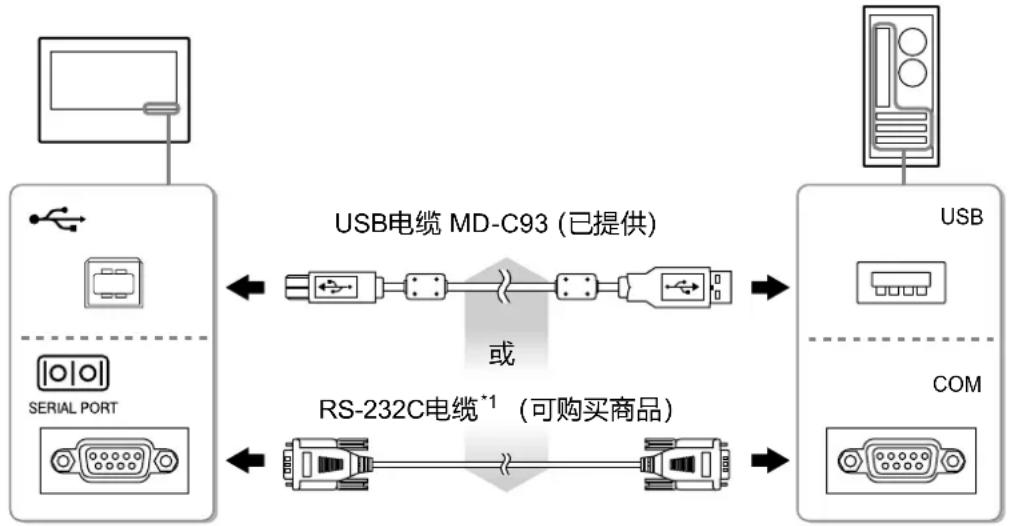

使用USB电缆或RS-232C电缆连接显示器和个人计算机。

USB COM USB电缆 MD-C93（已提供）

RS-232C电缆 （可购买商品）*1 交叉型

• 在Windows 7/Windows Vista/Windows XP中使用RS-232C电缆时，重新启动后，根据下列步骤设置设 备。详情请参阅触摸屏驱动程序用户手册（在CD-ROM上 ）。

1. 单 击“ Start”-“All Program”-“DMC”-“DMC Touch Panel Configuration”显 示“ Properties”窗 口 。

2. 单 击“ Add a serial device”，并 记 录 为 一 个 新 串 行 设 备 。

3. 单 击“ Device”，并 指 定 “ COM port”使 用 的 COM端口号。

校准显示器，校准方法根据触摸屏驱动程序用户手册（在CD-ROM上 ）。 Note

如果在采取建议的措施之后仍然有问题，请联系当地的EIZO代表。问题 原因和补救措施1. 无图片• 电源指示灯不亮。• 检查电源线连接是否正确。• 按

• 如果问题仍未被解决，请关闭显示器，几分钟后

• 电源指示灯是蓝色。 • 通 过 设 定 菜 单 增 大“ 亮 度 ”和 /或 “ 增 益 ”。
• 电源指示灯是橙色。 • 用 切换输入信号。• 操作鼠标或键盘。• 请 试一下 触 摸 屏 幕 。• 检查个人计算机的电源是否已打开。
• 取决于PC与 显 卡 ，会 出 现 检 测 不 到 输 入 信 号 ，显 示器未退出省电模式的情况。如果移动鼠标或敲 击 键 盘 上 的 任 何 键 ，但 屏 幕 仍 未 显 示 出 来 时 ，请 使用显示器的电源按钮，将显示器关闭并打开。 当屏幕显示出来时，请按以下步骤进行操作。这个问题可得到改善。

的同时按 打开显示器电源。设 定 菜 单 的“ 信 息 ”菜 单 标 题 显 示“ x”。

如需返回之前的设定，请重复执行第一至第三的

2. 显示下列信息。即使显示器正常工作，如果不正确输入信号，也显示

• 该信息表示输入信号不在指定频率范围之内。

• 检查PC配置是否符合显示器的分辨率和垂直扫 描频率要求（请参照“兼容的分辨率”）。• 重新启动PC。• 用显卡工具选择合适的设定。参照显卡用户手册了解详情。

• 如果显示的图像或者触摸屏有问题，请参照显示器用户手册（在CD-ROM上 ）。18

类型 TN 背光 LED 尺寸 26 cm (10.4 英寸) (26.3 cm 对角线) 原始分辨率 1024点 × 768行 显 示 尺 寸（ 水 平 × 垂 直 ） 210.4 mm × 157.8 mm 像素间距 0.2055 mm 显示色彩 8 位色: 16.77万色 视 角（ 水 平 /垂 直 ，典 型 ） 160˚ / 130˚ 对比度(典型) 700 : 1 响应时间（典型） 16毫秒 (黑色 - 白色 - 黑色)

输入 DC 12 V ± 10%, 0.7 A 最大功耗 9.0 W或更低 待机模式 0.5 W或更低

（ 宽 度 ）×（ 高 度）×（深度） 基座安装型 272 mm × 215 mm × 45 mm 面板安装类型 283 mm × 248 mm × 45mm 净重 基座安装型 FDX1003 : 约1.7 kg FDX1003T : 约1.9 kg 面板安装类型 FDX1003 : 约2.2 kg FDX1003T

类型 TN 背光 LED 尺寸 31 cm (12.1英寸) (30.7 cm对角线) 原始分辨率 1024点 × 768行 显 示 尺 寸（ 水 平 × 垂 直 ） 245.7 mm × 184.3 mm 像素间距 0.240 mm 显示色彩 8 位色: 16.77万色 视 角（ 水 平 x 垂 直 ，典 型 ） 160˚ / 140˚ 对比度(典型) 600 : 1 响应时间（典型） 25毫秒 (黑色 - 白色 - 黑色)

输入 DC 12 V ± 10%, 1.2 A 最大功耗 15.0 W或更低 待机模式 0.5 W或更低

（ 宽 度 ）×（ 高 度）×（深度） 基座安装型 313 mm × 234.5 mm × 52 mm 面板安装类型 325 mm × 276 mm × 51 mm 净重 基座安装型 FDX1203 : 约1.8 kg FDX1203T : 约2.1 kg 面板安装类型 FDX1203 : 约2.4 kg FDX1203T : 约2.6 kg19

通信方式 USB, RS-232C (*无法同时使用。) 表面处理 防反射表面硬度 2H

输入端口 DVI-D连接器× 1, D-Sub微型15针 × 1 数字扫描频率 （水平/垂直）31 kHz - 49 kHz / 59 Hz - 61 Hz (720 × 400 : 69 Hz - 71 Hz)模拟扫描频率 （水平/垂直）24 kHz - 61 kHz / 55 Hz - 76 Hz点时钟 数字 65 MHz模拟 80 MHz 同步信号 单独、TTL、正 /负

输入端口 RS-232C : D-Sub9针（ 公 ） USB 端口 上游端口× 1标准 USB Specification Rev.2.0

温度 0˚C至50˚C (32˚F至122˚F) 湿度 20%至90%相对湿度(不凝结) 大气压 540 hPa至1060 hPa

温度 -20˚C至60˚C (-4˚F至140˚F) 湿度 10%至90%相对湿度(不凝结) 大气压 200 hPa to 1060 hPa *1 当操作系统 供 应 商的支 持 结 束时，EIZO的支持即会结束。

色彩模式 User1平滑处理 3节能 开启环保节能设定 关闭语言 English触摸屏 自动20 中国在 ChinaRoHS 中为 RoHS 合规性采取的措施 关于电器电子产品有害物质限制使用标识 本标识根据「电器电子产品有害物质限制使用管理办法」，适用于在中华人民共和国销售的电器电子 产品。标识中央的数字为环保使用期限的年数。只要您遵守该产品相关的安全及使用注意事项，在自 制造日起算的年限内，不会产生对环境污染或人体及财产的影响。上述标识粘贴在机器背面。 下表是依据SJ/T 11364-2014 的规定编制。 产品中有害物质的名称及含量
