用户手册 DuraVision FDX1003T EIZO

重要事项： 请仔细阅读本设定手册和用户手册（储存在光盘上），以便掌握如何安全、 有效地使用本产品。请保留本手册，以备日后参考。 Color LCD Monitor Touch Panel Color LCD Monitor2

この製品は次の解像度に対応しています。 The monitor supports the following resolutions. Der Monitor unterstützt die folgenden Auösungen. Ce moniteur prend en charge les résolutions suivantes. 本显示器支持下列分辨率。

（水平/垂直、標準値） 160˚/140˚

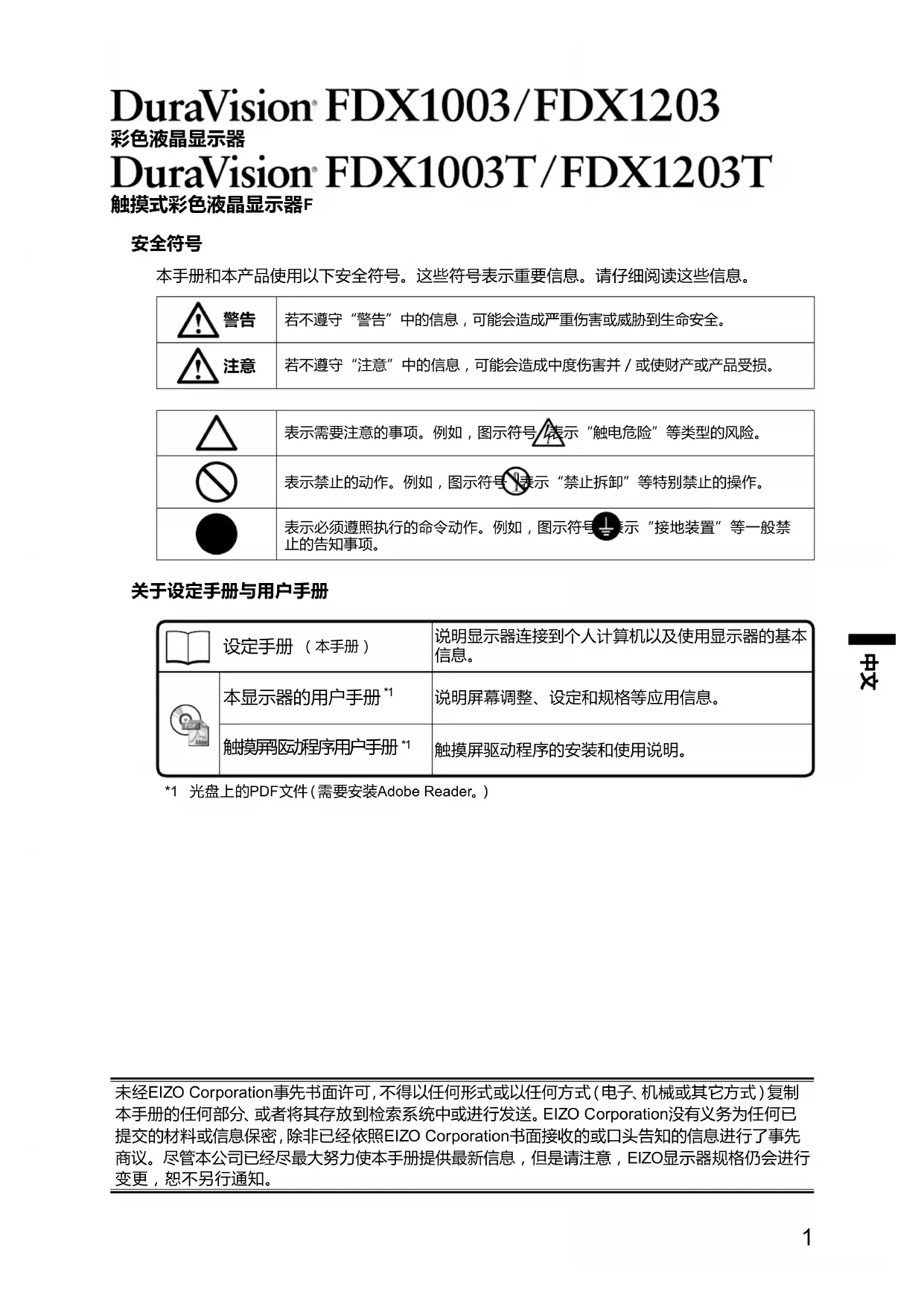

本手册和本产品使用以下安全符号。这些符号表示重要信息。请仔细阅读这些信息。

若不遵守“警告”中的信息，可能会造成严重伤害或威胁到生命安全。

若不遵守“注意”中的信息，可能会造成中度伤害并／或使财产或产品受损。 表示需要注意的事项。例如，图示符号 表示“触电危险”等类型的风险。 表示禁止的动作。例如，图示符号 表示“禁止拆卸”等特别禁止的操作。 表示必须遵照执行的命令动作。例如，图示符号 表示“接地装置”等一般禁

说明显示器连接到个人计算机以及使用显示器的基本

说明屏幕调整、设定和规格等应用信息。 触摸屏驱动程序用户手册

触摸屏驱动程序的安装和使用说明。 *1 光盘上的PDF文件（需 要 安 装 Adobe Reader。） 未经EIZO Corporation事先书面许可，不得以任何形式或以任何方式（电子、机械或其它方式）复制 本手册的任何部分、或者将其存放到检索系统中或进行发送。EIZO Corporation没有义务为任何已 提交的材料或信息保密，除非已经依照EIZO Corporation书面接收的或口头告知的信息进行了事先 商议。尽管本公司已经尽最大努力使本手册提供最新信息，但是请注意，EIZO显示器规格仍会进行 变更，恕不另行通知。2

• 为了确保人员安全和正确维护，请仔细阅读本节内容以及显示器上显示的注意事项。

若机器出现烟雾，闻起来像是东西着火，或者有奇怪声音，请立刻断开所有电源，并与您 当地EIZO的代表联系以寻求建议。 尝试使用功能异常的机器可能会造成火灾、电击或设备受损。 切勿打开机壳或改装设备。 打开机壳或改装设备可能会导致火灾、触电或灼伤。 请委托合格的维修人员进行各种维修。 切勿试图自行维修本产品，因为打开或取下机盖可能会导致火灾、触电或设备损坏。 请将小东西或液体放置在远离设备的地方。 如果小东西通过通风孔意外掉入设备或液体意外流入设备，则可能导致火灾、触电或设

如果物体或液体掉入/流入设备，请立即拔出设备插头。重新使用设备以前，请委托合格 的维修工程师对其进行检查。

将设备安置在坚固稳定的地方。 如果设备放在不恰当的平面上，则设备可能会跌落并导致人身伤害或设备损坏。如果设 备跌落，请立即切断电源并与您当地EIZO的代表联系以寻求建议。使用已损坏的设备可

请在适宜的场所使用本设备。 否则可能会导致火灾、触电或设备损坏。

• 不要放置于可能受强烈振动或冲击影响的运输系统中（船舶、航空、火车、汽车等）。

• 禁止将设备放置在水滴可溅到屏幕的位置（浴室、厨房等）。

• 禁止将设备放置在阳光可直射本产品的位置上。

• 切勿置于含有腐蚀气体（例如二氧化硫、氢化硫、二氧化氮、氯气、氨气和臭氧）的环境中。

• 切勿置于含有在大气中会加快腐蚀的灰尘、成分（例 如次氯酸钠和硫磺）以及导电金属等的环

为避免出现窒息的危险，请将塑料包装袋放在远离婴儿和儿童的地方。 使用内附AC适配器 该封入式AC适配器仅用于该产品。不要在其他设备中使用AC适配器。连接至不符合AC

率的电源，可能会导致火灾或触电。 如果使用AC电源连接器，需确保电源线满足以下要求。 本产品不自带电源线。请另行准备一根符合要求的电源线。

• 电源线须符合本产品使用所在国家和地区的强制性标准。

在中国 ： 电源线装置额定值至少为AC250V~ 10A，线 的 类 型 为“ 配 60227 IEC53 3×1平方

在欧洲 ： 电源线装置额定值至少为AC250V~ 10A，线 的 类 型 为 H05VV-F, GTCE-3, 0.75mm

在美国 ： 电源线装置额定值至少为AC125V~ 10A，线 的 类 型 为 SV T, 3/18AWG

若要断开电源线，请抓紧插头并拔出。 拉址电源线可能会使其受损，从而导致火灾或触电。 设备必须连接到接地的电源插座。 否则可能引起火灾或触电。

• 本设备只能在特定电压下使用。若将设备连接到本用户手册中指定的电压以外的电压时，可能 会 导 致 火 灾 、触 电 或 设 备 损 坏 。

• 切勿使电路超载，否则可能会导致火灾或触电。4

请小心使用电源线和AC适配器。 切勿在电源线或AC适 配 器 上 放 重 物，也 不 要 拉 扯 或 捆 扎 电 源 线 或 AC适配器。使用破损 的电源线或AC适配器，可能会导致火灾或触电。 打雷时，绝对不要触摸插头、AC适配器或电源线。

安装悬挂臂时，请参阅悬挂臂的用户手册，并牢固安装设备。 否则可能会导致设备与悬挂臂脱离，从而可能造成人身伤害或设备损坏。如果设备跌 落，请 与 您 当 地 EIZO的代表联系以寻求建议。切勿继续使用已损坏的设备。使用已损坏 的设备可能会导致火灾或触电。重新安装倾斜底座时，请使用相同的螺丝并进行紧固。 切勿直接光着手触摸已损坏的液晶显示屏。 显示屏可能会有液晶流出，如果进入眼睛或口中，则将对人体造成危害。如果皮肤或人体 的 任 何 部 位 与 显 示 屏 直 接 接 触，请 彻 底 清 洗 该 处 。如 果 出 现 不 良 症 状，请 向 医 生 咨 询 。5

搬动设备时，请务必小心。 移动设备时，请断开电源线和电缆。在电源线保持连接时移动设备是非常危险的。因为 这样可能会导致人身伤害。 搬运本装置时，请如右图所示由底部抓紧装置。 设备跌落可能会造成人身伤害或设备损坏。 切勿在封闭场所安装该单元。 如果内部发热，可能会导致火灾、触电或设备损坏。 切勿用湿手触摸电源插头或AC适配器。

请使用易于接近的电源插座。 这样可确保在出现问题时快速切断电源。 AC适 配 器 在 使 用 过 程 中 变 热，请 注 意！

• 切勿在AC适配器顶部覆盖或放置任何物品。切勿将AC适配器放置于例如地毯、毛毯 等 聚 热 的 物 品 上 。使 AC适配器远离太阳直射以及加热器等热源。否则可能会导致火

• 在移动AC适配器之前，请确保关闭电源开关，从电源插座上断开插头，并等待其完全

切勿将AC适配器悬挂在半空。 悬挂在半空使用可能会导致火灾或触电。 定期清洁插头附近的区域。 插头上的灰尘、水或油可能会导致火灾。 设备清洁以前，请先将插头拔出。 与电源插座相连时清洁设备可能会导致触电。 如果计划长期不使用本装置，为了安全和节电，请在关闭电源后拔掉电源插头。6 有关此显示器的注意事项 除用于显示显微镜图像之外，本产品还适用于某些专门的应用场合，如操作终端设备。 为配合在销售目标区域使用，本产品已经过专门调整。如果产品使用地并非销售目标区域，则本产品 的工作性能可能与规格说明不符。 本产品担保仅在此手册中所描述的用途范围之内有效。 本手册中所述规格仅适用于以下配件：

本产品只能与我们制造或指定的备选产品配合使用。 如果您将本产品放置于涂漆桌面上，可能会有油漆因支座的橡胶材质而粘在其底部。使用前请检查

电子零件的性能需要约30分钟才能稳定下来。 显示器的电源开启之后请等待至少30分 钟，然 后 调 节

为了降低因长期使用而出现的发光度变化以及保持稳定的发光度，应将显示器设置为较低亮度。 当显示器长期显示一个图像的情况下再次改变显示画面会出现残影。使用屏幕保护程序或省电模式 避免长时间显示同样的图像。 建议定期清洁，以保持显示器外观清洁同时延长使用寿命（请参阅“清洁”（第7页 ）） 。 液晶面板采用高精技术制造而成。尽管液晶面板上可能会出现像素缺失或像素发亮，但这并非故障。 有 效 点 百 分 比：99.9994%或更高。 液晶显示屏的背光灯有一定的使用寿命。当显示屏变暗或开始闪烁时，请与您当地EIZO的代表联

切勿用尖锐物体刮擦或按压显示屏，否则可能会使显示屏受损。切勿尝试用纸巾擦拭显示屏，否则可

如果将较冷的显示器带入室内，或者室内温度快速升高，则显示器内部和外部表面可能会产生结露。 此种情况下，请勿开启显示器。等待直到结露消失，否则可能会损坏显示器。 （触 摸 屏 使 用 警 告）

请注意以下几点。否则，可能会使显示器受损。

• 酒精、消毒液等化学试剂可能导致机壳或面板光泽度变化、失去光泽、褪色及图像质量降低。

• 切勿使用任何可能会损伤机壳或面板的稀释剂、苯、蜡和研磨型清洗剂。

• 建议使用选购的ScreenCleaner清洁机壳和面板表面。 请将小块软布用水蘸湿，以去除机壳和面板表面上的污垢。

• 屏幕极暗或极亮可能会影响您的视力。请根据环境调节显示器的亮度。

• 长时间盯着显示器会使眼睛疲劳。每隔一小时应休息十分钟。8

请检查包装盒中是否包含下列物品。如果缺少物品，或物品存在损坏现象，请与您当地EIZO的代表联系。

• 请保留好包装盒和包装材料，以便将来显示器移动或搬运时使用。• 显示器• AC适 配 器：FSP050-DIBAN2• 模 拟 信 号 线：MD-C87
• EIZO USB电 缆：MD-C93（仅 限 于 FDX1003T / FDX1203T）
• 电缆扎带 （仅 限 于 FDX1003 / FDX1003T）

• 产品中不带电源线。请个别提供符合该设备的电源线。详细信息，请联系当地EIZO的代表。

显 示 设 定 菜 单，确 定 菜 单 屏 幕 上 的 某 个 项 目，并 保 存 已 调 节 的 值 。

按钮• 提供菜单选择以及某个功能的调节和设定。• 显示亮度调整菜单。 按钮开关电源。6. 电源指示器说明显示器工作状态。 蓝 色：工 作 橙 色：省 电 模 式 关闭：电源关闭

连接AC转接器。8. 输入信号连接器 左：DVI-D连接器 / 右：D-Sub微型15针连接器

（仅 限 于 FDX1003T/FDX1203T）

本产品用作触摸屏显示器时用USB电缆连接PC和显示器。

10. RS-232C端口 （仅 限 于 FDX1003T/FDX1203T）

本产品用作触摸屏显示器时用RS-232C电缆连接PC和显示器。

11. 底座用于调节显示器屏幕角度。12. 电缆固定器固定显示器电缆。13. 电缆扎带 （仅 限 于 FDX1003/FDX1003T）固定电缆。

*1 关于使用说明，请参照用户手册（在CD-ROM上）。 *2 无法同时使用这些端口。电缆连接到这两个端口时，USB端口优先。9

• 将当前的显示器换成该显示器时，请务必将分辨率和垂直扫描频率等PC设置更改为该显示器可用的设置。 连接PC之前，请参照兼容的分辨率表格。

• 当多台个人计算机连接到本产品时，请参照显示器用户手册（在CD-ROM上）。

将信号线连接至输入信号连接器和PC。 检查连接器的形状，然后连接电缆。 连接到信号线后，请拧紧连接器的螺钉，固定连接。 DVI D-Sub DVI D-Sub模拟连接（D-Sub）FD-C39（选购件）MD-C87（已 提 供） 数 字 连 接（DVI）

将AC转换器连接至显示器电源插口，然后电源插头连接至电源插座。

如果未出现图像，请参照“无图片”（第12页）获 得 帮 助。

如果使用FDX1003T/FDX1203T，请继续进行触摸屏驱动程序的安装和校准。

• 使用显示器和个人计算机后请关闭电源。拔掉电源线插头，完全切断显示器电源。10

用双手抓住显示器的左右两边，调节屏幕倾斜度并回转到最佳工作位置。

• 请确认各接线是否正确。 可以卸下底座部分，安装任选悬挂臂（或任选底座）。请访问我们的网页了解任选悬挂臂（或任选底座）。http://www.eizoglobal.com

• 在安装悬挂臂或底座时，遵循相应用户手册上的说明。
• 在使用其他制造商提供的悬挂架或底座时，请先确认下列事项，并选择符合 VESA 标准的悬挂架或底座。 - 螺孔间距：100 mm × 100 mm 或 75 mm × 75 mm (仅限于FDX1203/FDX1203T） - 板 厚 度：2.6 mm - 其强度足以支承显示器（不包括底座）和电缆等附件的重量。• 在安装悬挂臂或底座之后，连接电缆。• 显示器和悬挂臂或底座很重。坠落可能会导致受伤或设备损坏• 请定期检查螺钉是否拧紧。• 如果螺钉松开，将有可能造成显示器脱落，并导致人员伤害或设备损坏。

把液晶显示器放在铺有软布的稳定台面上，面板表面朝下。

准备一把螺丝刀。用螺丝刀松开显示器和底座的（四个）固定螺钉。

将悬挂臂或支架安装到显示器上。 使用悬挂臂或底座用户手册指定的螺钉，把显示器固定在悬挂臂或底座上。• 安装支撑臂或底座时，螺丝孔之间的距离： 100 mm × 100 mm 时• 安装支撑臂或底座时，螺丝孔之间的距 离： 75 mm × 75 mm 时 (仅限于FDX1203/ FDX1203T）11

• 安装触摸屏驱动程序所使用的用户账号必须具有“管理员”权限。• 重新安装触摸屏驱动程序更新驱动程序等时，请在卸载驱动程序后重新启动个人计算机，然后安装触摸屏驱

如果安装了其它触摸屏驱动程序，请将其卸载。

根据CD-ROM中的说明安装触摸屏驱动程序。 如要了解触摸屏驱动程序的安装说明，请参照触摸屏驱动程序用户手册（在CD-ROM上）。

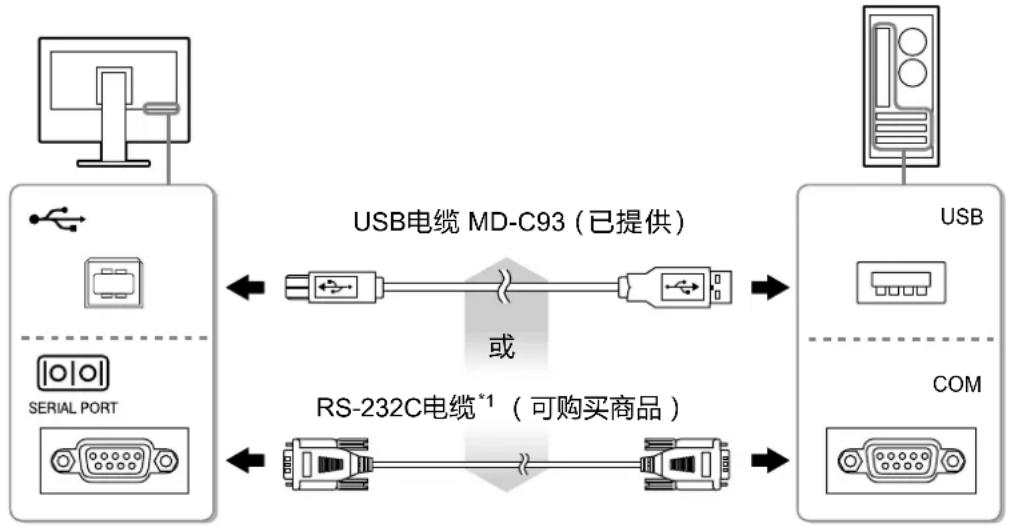

使用USB电缆或RS-232C电缆连接显示器和个人计算机。

USB COM USB电缆 MD-C93（已 提 供） RS-232C电缆 （可购买商品）*1 交叉型

• 在Windows 7/Windows Vista/Windows XP中使用RS-232C电缆时，重新启动后，根据下列步骤设置设 备。详情请参阅触摸屏驱动程序用户手册（在CD-ROM上）。

1. 单 击“ Start”-“All Program”-“DMC”-“DMC Touch Panel Conguration”显 示“ Properties”窗 口 。

2. 单 击“ Add a serial device”， 并 记 录 为 一 个 新 串 行 设 备 。

3. 单 击“ Device”， 并 指 定 “ COM port”使 用 的 COM端口号。

校准显示器，校准方法根据触摸屏驱动程序用户手册（在CD-ROM上）。

如果在采取建议的措施之后仍然有问题，请联系当地的EIZO代表。

1. 无图片• 电源指示灯不亮。• 检查电源线连接是否正确。• 按

• 如果问题仍未被解决，请关闭显示器，几分钟后

• 电源指示灯是蓝色。 • 通 过 设 定 菜 单 增 大“ 亮 度 ”和 /或 “ 增 益 ”。
• 电源指示灯是橙色。 • 用 切换输入信号。• 操作鼠标或键盘。
• 取决于PC与 显 卡，会 出 现 检 测 不 到 输 入 信 号，显 示器未退出省电模式的情况。如果移动鼠标或敲击键盘上的任何键，但屏幕仍未显示出来时，请使用显示器的电源按钮，将显示器关闭并打开。 当屏幕显示出来时，请按以下步骤进行操作。这个问题可得到改善。

的同时按 打开显示器电源。 设 定 菜 单 的“ 信 息 ”菜 单 标 题 显 示“ x”。

如需返回之前的设定，请重复执行第一至第三的

2. 显示下列信息。即使显示器正常工作，如果不正确输入信号，也显示

• 该信息表示输入信号不在指定频率范围之内。

• 检查PC配置是否符合显示器的分辨率和垂直扫 描频率要求（请参照“兼容的分辨率”）。• 重新启动PC。• 用显卡工具选择合适的设定。参照显卡用户手册了解详情。

• 如果显示的图像或者触摸屏有问题，请参照显示器用户手册（在CD-ROM上）。13

类型 TN 背光 LED 尺寸 26 cm (10.4 英寸) (26.3 cm 对角线) 原始分辨率 1024点 × 768行 显 示 尺 寸（水 平×垂 直） 210.4 mm × 157.8 mm 像素间距 0.2055 mm 显示色彩 8 位色: 16.77万色 视 角（水 平 /垂 直，典 型） 160˚ / 130˚ 对比度(典型) 700 : 1 响应时间（典型） 16毫秒 (黑色 - 白色 - 黑色)

输入 AC适配器 (AC) : 100 V - 240 VAC ± 10%, 50 / 60 Hz 0.3 A 主机(DC) : DC 12 V ± 10%, 0.7 A 最大功耗 AC适配器 (AC) : 10.0 W或更低 主机(DC) : 9.0 W或更低 待机模式 AC适配器 (AC) : 1.0 W或更低 主机(DC) : 0.5 W或更低

（宽 度）×（高 度）×（深 度） 252 mm × 216 mm × 45 mm 净重 FDX1003 : 约3.5 kg FDX1003T : 约3.7 kg 净重 (不含底座) FDX1003 : 约1.8 kg FDX1003T

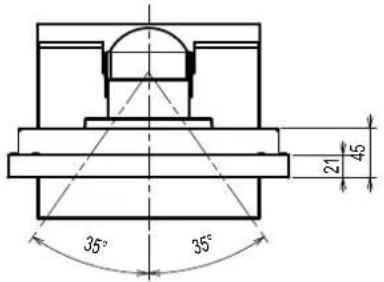

约2.0 kg 倾斜 向上30˚，向 下 0˚ 摆动 向右35˚，向 左 3514 FDX1203 FDX1203T

类型 TN 背光 LED 尺寸 31 cm (12.1英寸) (30.7 cm对角线) 原始分辨率 1024点 × 768行 显 示 尺 寸（水 平×垂 直） 245.7 mm × 184.3 mm 像素间距 0.240 mm 显示色彩 8 位色: 16.77万色 视 角（水 平 x 垂 直，典 型） 160˚ / 140˚ 对比度(典型) 600 : 1 响应时间（典型） 25毫秒 (黑色 - 白色 - 黑色)

（宽 度）×（高 度）×（深 度） 299 mm × 239 mm × 55.5 mm 净重 FDX1203 : 约3.7 kg FDX1203T : 约3.9 kg

通信方式 USB, RS-232C (*无法同时使用。)

输入端口 RS-232C : D-Sub9针（公） USB 端口 上游端口× 1标准 USB Specication Rev.2.0

温度 AC适配器 (AC) : 0˚C至40˚C (32˚F至104˚F) 主机(DC) : 0˚C至50˚C (32˚F至122˚F) 湿度 20%至90%相对湿度(不凝结) 大气压 AC适配器 (AC) : 540 hPa至1060 hPa 主机(DC) : 540 hPa至1060 hPa

温度 -20˚C至60˚C (-4˚F至140˚F) 湿度 10%至90%相对湿度(不凝结) 大气压 200 hPa to 1060 hPa

色彩模式 User1平滑处理 3节能 开启环保节能设定 关闭语言 English触摸屏 自动16

有毒有害物质或元素的名称及含量 部件名称 有毒有害物质或元素
