MODE D'EMPLOI DuraVision FDX1003T EIZO

Manuel d'installation

Important : Veuillez lore attentivement ce Manuel d'installation et le Manuel d'utilisation (inclus sur le CD-ROM) afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité. Veuillez conservece manuel pour reference ulterieure.

设定手册

Résolutions compatibles

兼容的分辨率

它的製品は次の解像度に対応ていす。

Ce moniteur prend en charge les résolutions suivantes.

本显示器支持下列分辨率。

アナロガ信号入力時/Analog Input/Analoger Eingang/Entree analogue/模拟输入

解像度 Resolution Auflösung Résolution 分辨率	垂直走查周波数 Vertical Scan Frequency Vertikale Abtastfrequenz Fréquence de balayage vertical 垂直扫描频率
640 × 400 ~70 Hz
640 × 480 ~75 Hz
720 × 400 70 Hz
800 × 600 ~75 Hz
1024 × 768*1	~75 Hz

デジタル信号入力時/Digital Input/Digitaler Eingang/Entree numérique/数字输入

解像度 Resolution Auflösung Résolution 分辨率	垂直走查周波数 Vertical Scan Frequency Vertikale Abtastfrequenz Fréquence de balayage vertical 垂直扫描频率
640 × 480 60 Hz
720 × 400 70 Hz
800 × 600 60 Hz
1024 × 768*1	60 Hz

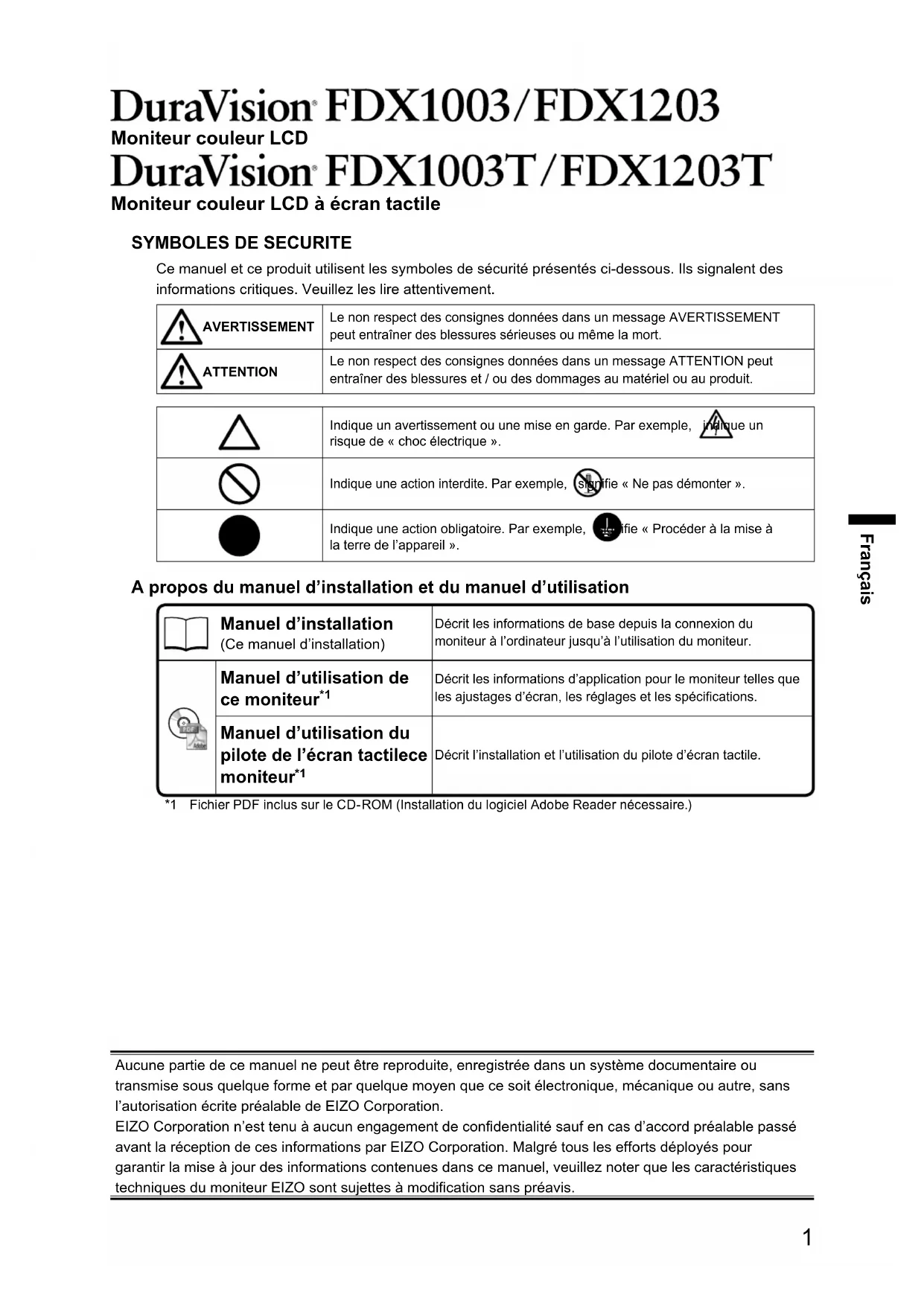

Moniteur couleur LCD

DuraVision® FDX1003T/FDX1203T

Moniteur couleur LCD à écran tactile

SYMBOLES DE SECURITE

Ce manuel et ce produit utilisent les symboles de sécurité presentés ci-dessous. Ils signalent des informations critiques. Veuillez les dire attentivement.

AVERTISSEMENT	Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieues ou même la mort.
ATTENTION	Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et / ou des dommages au matériel ou au produit.

△	Indique un avertissement ou une mise en garde. Par exemple, indique un risque de « chocolélectrique » .
⊗	Indique une action interdite. Par exemple, signifie « Ne pas démonter » .
●	Indique une action obligatoire. Par exemple, ifie « Proceder à la mise à la terre de l'appareil » .

A propos du manuel d'installation et du manuel d'utilisation

Manuel d'installation (Ce manuel d'installation)		Décrit les informations de base depuis la connexion du monitreur à l'ordinateur jusqu'à l'utilisation du monitueur.
Manuel d'utilisation de ce monitueur*1		Décrit les informations d'application pour le monitueur telles que les ajustages d'écran, les réglages et les specifications.
Manuel d'utilisation du pilote de l'écran tactilec monitueur*1		Décrit l'installation et l'utilisation du pilote d'écran tactile.

*1 Fichier PDF inclus sur le CD-ROM (Installation du logiciel Adobe Reader nécessaire.)

Aucune partie de ce manuel ne peut etre reproduce, enregistrree dans un systeme documentaire ou transmise sous quelque forme et par quelque moyen que ce soit electronique, mecanique ou autre, sans I'autorisation ecrite prealable de EIZO Corporation.

EIZO Corporation n'est tenu àaucun engagement de confidentialité sauf en cas d'accord préalable passé avant la réception de ces informations par EIZO Corporation. Malgré tous les efforts déployés pour garantir la mise à jour des informations continues dans ce manuel, veuillez noter que les caractéristiques techniques du moniteur EIZO sont sujettes à modification sans préavis.

IMPORTANT

• Pour votre sécurité comme pour la bonne utilisation de l'appareil, veuillez dire attentivement cette section ainsi que les indications de sécurité portées sur le moniteur.

Emplacements des étiquettes de sécurité

FDX1003/FDX1003T

FDX1203/FDX1203T

AVERTISSEMENT

Si de la fumée provient du moniteur, que celui-ci sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre représentant local EIZO.

Il peut être dangereux d'utiliser un moniter au fonctionnement défectueux.

Ne demontez pas la carrosserie et ne modifiez pas le moniteur.

Le démontage de la carrosserie ou la modification du moniteur peut cause un choc électrique ou une brûlle.

Confiez toute intervention à un technicien qualifié.

Ne tentez pas de dépanner vous-même cet apparéil, l'ouverture ou la dépose des capots vous exposer à un risque d'incendie, de chocolélectrique ou de dégats à l' apparéil.

Eloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entrainer un choc électrique, un incendie ou des dégats à l'appareil. Si un objet tombe dans la carrosserie ou si du liquide se repand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôle l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Placez le moniteur sur une surface stable et robuste.

Il y a risque de chute de l'appareil sur une surface inappropriée, qui pourrait entraîner des blessures ou endommager l'appareil. En cas de chute, débranchez immédiatement le cordon secteur et demandez conseil à votre représentant local EIZO. Toute'utilisation de l'appareil après une chute peut entraîner un incendie ou un choc électrique.

Utilisez l'appareil dans un endroit approprié.

Il y a des risques de degats à l'appareil, d'incendie ou de chic electrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.) où il pourrait subit des vibrations ou des chocs intenses.
• Ne pas installer l'appareil dans un environnement poussièreux ou humide.
• Ne pas placer dans un lieu où de l'eau peut être projetée sur l'écran (salle de bains, cuisine, etc.).
• Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.
• Ne pas placer l'appareil près des-appareils de chauffage ou d'humidification.
• Ne pas placer à un endroit où le produit est soumis à la lumière directe du soleil.
• Ne placez pas l'appareil dans un environnement contenant des gaz inflammables.
• Ne pas exposer aux gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chloride, ammoniac et ozone).
• Ne pas exposer aux environnements poussièreux, aux composants qui accélèrent la corrosion de l'air ambient (chlorure de sodium ou soufre, par exemple), aux metaux conducteurs, etc.

Gardez les sacs plastique d'emballage hors de portée des enfants pour éviter tout risque d'étouffement.

Utilisez I'adaptateur secteur fourni.

L'adaptateur secteur fourni est destiné à être utilisé exclusivement avec ce produit. N'utilise pas l'adaptateur secteur avec un autre équipement. Le fait de raccorder l'adaptateur secteur à des sources d'alimentation qui ne correspondent pas à la puissance nominale de ce dernier peut entraîner un incendie ou un choc électrique.

Veuillez vous assurer que le cordon d'alimentation réponde aux exigences suivantes.

Ce produit n'inclut pas le cordon d'alimentation. Veuillez fournir séparément un cordon d'alimentation répondant aux exigences. (Pour en savoir plus, vuillez contacter vous représentant local EIZO.)

• Le cordon d'alimentation se conforme aux normes du pays et de la région dans lesquels ce produit doit être utilisé.

Par exemple

En Europe : Le cordon d'alimentation regle a une valeur nominale d'au moins 250VAC / 10A et un type de H05VV-F, GTCE-3, 0,75 mm².

Aux E.U. : Le cordon d'alimentation regle a une valeur nominale d'au moins 125V / 10A et un type SVT, 3/18AWG (0,75mm^2) .

Pour la Chine: La valeur nominale du cordon d'alimentation fixe est au minimum de 250V 10A , avec un cable de type « 配60227 IEC53 3× 1 平方毫米 »

Pour débrancher le cordon secteur, tirez fermement sur la fiche exclusivement.

Ne tirez jamais sur le cable, cela pourrait endommager le cordon et entraîner un incendie ou un choc électrique.

OK

L'appareil doit être relié à une prise avec terre.

Le non-respect de ces consignes peut presenter des risques d'incendie ou de chic electrique.

Utilizez la tension correcte.

L'appareil a ete concu pour une utilisation avec une tension de secteur particuliere. L'utilisation sur une tension differente de cette specifiée dans ce manuel pourrait causer un chocolélectrique, un incendie ou d'autres dégats.
- Ne surchargez pas les circuits d'alimentation électrique, cela pourrait entraîner un incendie ou un choc électrique.

Manipuez le cordon d'alimentation et l'adaptateur secteur avec précaution.

Ne placez pas d'objets lourds sur le cordon d'alimentation et l'adaptateur secteur, ne tirez pas dessus et ne faites pas de noeuds. L'utilisation d'un cordon ou d'un adaptateur secteur endommages peut causeur un incendie ou un choc electrique.

Ne touchez jamais la fiche, l'adaptateur secteur ou le cordon d'alimentation pendant un orage.

Vous risqueriez un chocoléctrique.

Pour fixer un bras de support, consultez le manuel d'utilisation du bras pour installer correctement le moniteur.

Un mauvais montage pourrait se traduire par une séparation de l'appareil qui pourrait l'endommager ou cause une blessure. Si l'appareil a subi une chute, demandez conseil à votre représentant local EIZO. Toute'utilisation de l'appareil après une chute peut entrainer un incendie ou un choc électrique. Pour refixer le socle inclinable, utilisez les mêmes vis et serrez les correctement.

Ne touchez pas un panneau LCD endommagé à mains{nues.

Les cristaux liquides qui peuvent s'écouler du panneau sont toxiques par contact avec les yeux ou la bouche. En cas de contact de la peau ou du corps avec le panneau, lavez immédiatement à grande eau.

En cas de symptôme anormal ou de malaise, veuillez consulter votre médecin.

ATTENTION

Procedez avec précaution pour transporter l'appareil.

Débranche les cables et cordon secteur avant de déplacer l'appareil. Il est dangereux de déplacer l'appareil avec son cordon branché. Vous risquez de vous blesser.

Lors du transport de l'appareil, maintenez-le fermement par le bas, comme illustré à droite.

Une chute de l'appareil pourrait l'endommager ou cause des blessures.

OK

N'utilisez pas l'appareil dans un endroit fermé.

Si l'intérieur devient chaud, un incendie, un choc électrique ou des dommages pourraient survenir.

Ne touchez pas la fiche d'alimentation ou l'adaptateur secteur avec les mains mouillées.

Tout contact avec la fiche électrique les mains humides peut être dangereux et peut causer un choc électrique.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancherrapidement l'appareil en cas de problème.

Gardez à l'esprit que l'adaptateur secteur devient chaud pendant son utilisation.

• Ne couvrez pas l'adaptateur secteur et ne posez rien dessus. Ne placez pas l'adaptateur secteur sur des objets susceptibles d'emprisonner la chaleur tels que des tapis, couvertures, etc. Conservez l'adaptateur secteur à distance des rayons directs du soleil et des sources de chaleur telles que les radiateurs. Sinon, cela pourrait cause un incendie.
• Ne le touchez pas à mains dues. Vous risqueriez de vous brûler.
• Avant tout déplacement de l'adaptateur secteur, veillez à couper l'interrupteur d'alimentation, débranchez la fiche d'alimentation de la prise secteur et attendez qu'il ait complètement refroidi.

Ne suspendez pas l'adaptateur secteur en l'air.

Le fait de l'utiliser alors qu'il est suspendu en l'air peut causeur un incendie ou un chocolélectrique.

Nettoyez régulierement les alentours de la prise.

L'accumulation de poussière, d'eau ou d'huile sur la fiche peut entraîner un incendie.

Débranche le moniteur avant de le nettoyer.

Le nettoyage du moniteur sous tension peut causeur un chic électrique.

Si vous n'allez pas utiliser l'appareil pour un certain temps, débranchez le cordon d'alimentation de la prise murale après avoir mis l'appareil hors tension, pour des raisons de sécurité et d'économie d'énergie.

Avertissement concernant le moniteur

Outre l'affichage de l'imagerie par microscope, ce produit est également prévu pour des utilisations spécifiques telles que les terminals.

Ce produit a été régle spécialément en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d'utilisation dans une région différente de celle prévue à l'origine.

Ce produit peut ne pas être couvert par la garantie pour des usages autres que ceux décrits dans le présente manuel.

Les specifications notées dans ce manuel ne sont applicables que lorsque les éléments suivants sont utilisés :· Câbles de signalisation spécifique par nos soins

Utilisez uniquement avec ce produit les produits optionnels fabriqués ou spécifique par nos soins.

Si vous place ce produit sur un bureau avec une surface laquée, la couleur risque d'adhérer au bas du support en raison de la composition du caoutchouc. Vérifiez la surface du bureau avant utilisation.

30 minutes sont nécessaires à la stabilisation des performances des composants électriques. Veuillez attendre au moins 30 minutes après avoir mis en marche le moniteur pour le régler.

Les moniteurs devraient être régles à une luminosité inférieure pour réduire les changements de luminosité causés par une utilisation à long terme et maintainir un affichage stable.

Lorsque l'image de l'écran change après que la même image est restée affichée pendant une période prolongée, une image rémanente risque de s'afficher. Utilisez l'économisieur d'écran ou la fonction d'économie d'énergie pour éviter d'afficher la même image pendant une période prolongée.

Un nettoyage périodique est recommendé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie (Référez-vous à « Nettoyage » (page 7)).

Le panneau LCD est fabriké à l'aide d'une technologie de haute précision. Bien que, il est possible que des pixels manquants ou des pixels allumés apparaissent sur l'écran LCD. Il ne s'agit pas d'un dysfonctionnement. Pourcentage de points effectifs : 99,9994 % ou supérieur.

La durée de vie du rétro-éclairage du panneau LCD est limitee. Si l'écran s'assombrit ou se brouille, prenez contact avec votre représentant local EIZO.

Ne rayez et n'appuyez pas sur le panneau avec des objets pointus, car cela pourrait endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque le moniteur est froid et déplace dans une autre piece ou lorsque la température de la pièce augmente rapidement, de la condensation peut se former à l'intérieur et à l'extérieur du moniteur. Dans ce cas, ne mettez pas le moniteur sous tension. Et attendez la disparition de la condensation. Sinon, le moniteur pourrait être endommagé.

(Précautions lors de l'utilisation de l'écran tactile)· Pendant l'opération tactileSoyez attentif aux points suivants. Sinon cela peut entraîner des dommages au moniteur.- N'appuyez pas trop fort sur l'écran, évitez de le rayer ou de le pousser.- Ne touche pas l'écran avec des objets durs comme des stylos à billes ou du métal.

Attention

• Les produits chimiques tels que l'alcool et les solutions antiséptiques peuvent provoquer des variations du brillant, ternir et atténuer la carrosserie ou du panneau et déterminer la qualité de l'image.
• N'utilise jamais de diluant, de la benzine, de cire et de poudre abrasive, ce qui peut endommager la carrosserie ou le panneau.
• Ne laïsez aucun liquide pénétrer dans l'espace situé entre le panneau et le cadre de l'écran.

Remarque

Loutil ScreenCleaner en option est recommended pour nettoyer la carrosserie et la surface de I'ecran.

Vousspuvez enlever les taches de la carrosserie et la surface de I'ecran en humidifiant partiellement un chiffon avec de I'eau.

Pour un comport d'utilisation du moniteur

• Un écran trop nombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du monitre en fonction des conditions ambiantes.
• Regarder le moniteur trop longtemps entraine une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez-vous représentant local EIZO si l'un des éléments est manquant ou endommagé.

Remarque

• Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

Moniteur
Adaptateur secteur : FSP050-DIBAN2
Cable de signal analogue: MD-C87

• Cable USB: MD-C93 (pour FDX1003T / FDX1203T tableau)

• Attache du cable (pour FX1003/FDX1003T seulment)
• EIZO LCD Utility Disk (CD-ROM)
• Manuel d'installation (ce manuel)

Attention

• Ce produit n'inclut pas le cordon d'alimentation. Veuillez fournir séparément un cordon d'alimentation répondant aux exigences. Pour en savoir plus, vuillez contacter votre représentant local EIZO.

Commandes et fonctions

Example : FDX1003T

1. Touche S	Commute les signaux d'entrée de l'affichage
2. Touche M	Permet de changer le mode Couleur.
3. Touche ♂	Permet d'afficher le menu Réglage, de scélectionner un élément de l'écran de menu et de sauvégarder les valeurs ajustées.
4. Touche ▼▲	• Permet la scélection du menu ainsi que l'ajustement et le réglage d'une fonction. • Permet d'afficher l'écran de menu du luminosité.
5. Touche ♂ Pour mesure sous / hors tension.
6. Témoin de fonctionnement	Indique l'état de fonctionnement du moniteur. Bleu: En fonctionnement Orange: Mode économique d'énergie ARRÊT: Arrêt
7. Connecteur d'alimentation(entrée courant continu)	À relier à l'adaptateur secteur.
8. Connecteur de signal d'entrée	Gauche: connecteur DVI-D / Droite: connecteur D-Sub mini 15 broches

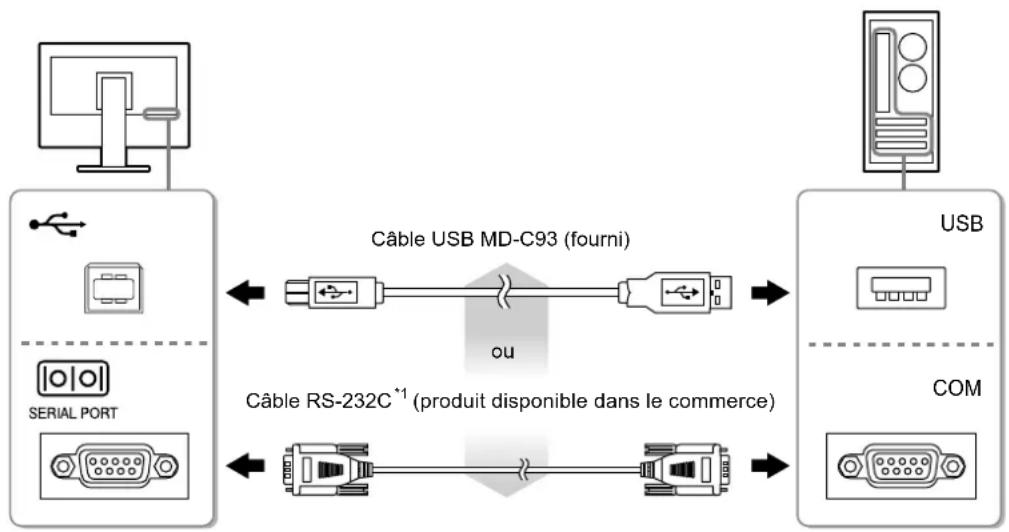

9. Port USB amont(pour FDX1003T / FDX1203T seulement)*2	Permet de raccorder un moniteur à un ordinateur à l'aide d'un cableUSB lorsque ce produit est utilisé comme écran tactile.
10. Port RS-232C(pour FDX1003T / FDX1203TONLY)*2	Permet de raccorder un moniteur à un ordinateur à l'aide d'un cableRS-232C lorsque ce produit est utilisé comme écran tactile.
11. Pied	Permet d'ajuster l'angle de l'écran du moniteur.
12. Enveloppe de câbles	Protège les câbles du moniteur.
13. Attache du cable(pour FDX1003 / FDX1003T seulement)	Maintient les câbles en place.

1 Reportez-vous au Manuel d'utilisation (sur le CD-ROM) pour obtenir des instructions d'utilisation.
2 Ces ports ne peuvent pas etre utilisés simultanement. Lorsque des cables sont raccordes aux deux ports, le port USB est prioritaire.

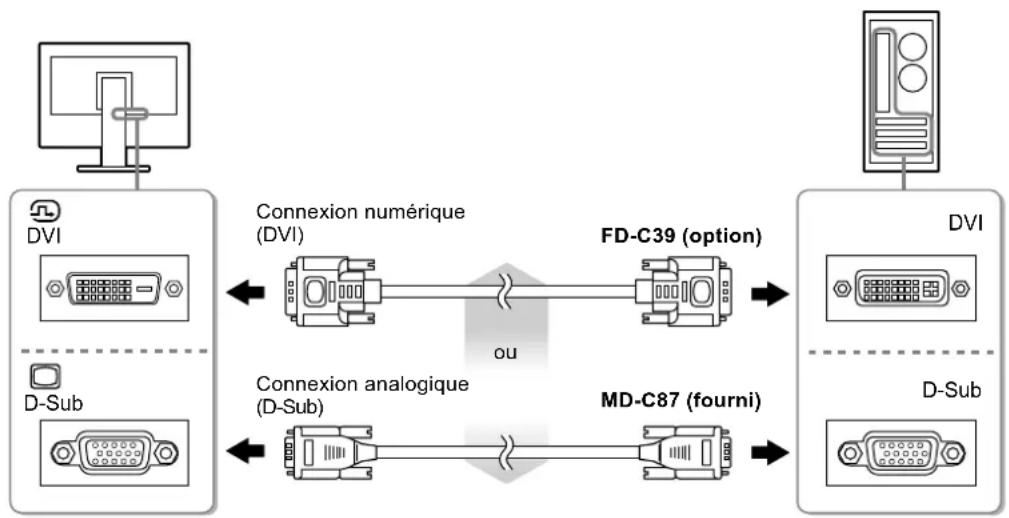

Branchement des cables

Attention

• Vérifiez que le moniteur et le PC sont hors tension.
• Lorsque vous remplacez le moniter actuel par ce moniter, veillez à modifier les réglages de votre ordinateur en fonction de la résolution et de la fréquence de balayage vertical propres à ce moniter. Reportez-vous au tableau des résolutions compatibles avant de brancher l'ordinateur.

Remarque

• Pour brancher plusieurs PC sur ce produit, reportez-vous au Manuel d'utilisation du moniteur (sur le CD-ROM).

1. Branchez les cables de signal aux connecteurs signal d'entrée et au PC.

Vérifiez la forme des connecteurs et branchez les câbles.

Une fois que les câbles de signal sont branchés, serrez les vis des connecteurs pour assurer le couplage.

1. Raccordez le cable d'alimentation à l'adaptateur secteur.
2. Reliez l'adaptateur secteur au connecteur d'alimentation du moniteur, puis branchez la fiche électrique à une prise secteur.
3. Appuyez sur @pourmettrele moniteur sous tension.

Le témoin de fonctionnement du moniteur s'éclaire en bleu.

1. Mettez le PC sous tension.

L'image affichée à l'écran apparait.

Si une image n'apparait pas, reportez-vous à la section « Aucune image » (page 12) pour savoir comment parler.

Si vous utilisez le FDX1003T / FDX1203T, procedez à l'installation et au calibrage du pilote d'écran tactile.

Attention

• Mettez le moniteur et l'ordinateur hors tension lorsque vous ne les utilisez plus. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.

Réglage de l'angle de l'écran

Placez vos mains des deux cots du moniteur et reglez l'inclinaison et le pivotement de I'ecran dans la position optimale pour travailler.

Attention

• Verifiez que les cables sont correctement branches.

Fixation du bras facultatif

Un bras en option (ou un pied en option) peut etre fixe en retirant la section du pied. Pour le bras (ou le pied) disponible en option, veuillez consulter notre site Web. http://www.eizoglobal.com

Attention

Fixez le bras ou pied conformément aux instructions de son manuel d'utilisation.
- Avant d'utiliser un bras ou un pied d'une autre marque, vérifie les points suivants et désissez un produit conformé à la norme VESA.

• Espacement entre les trous de vis : 100 mm × 100 mm ou 75 mm × 75 mm (pour FXD1203 / FXD1203T seulment)
  -Epaissur de la plaque : 2,6 mm

• Suffisamment solide pour supporter le poids du moniteur (à l'exception du pied) et les accessoires tels que les cables.

• Raccordez les cables après avoir fixé le bras ou pied.

• Le moniteur et le bras ou pied sont lourds. Vous pourriez vous blesser ou endommager le matériel en les laissant tomber.
• Vérifiez régulierement le serrage des vis.
  Si les vis sont desserrées, le moniteur peut se detacher et provoquer des blessures ou endommager l'appareil.

Procedure

1. Posez le moniteur LCD sur un tissu doux etalé sur une surface stable avec la surface de l'écran tournée vers le bas.
2. Enlevez le pied.

Préparez un tournevis. Desserrez les vis (quatre) fixant l'appareil et le pied à l'aide du tournevis.

1. Fixez le bras ou le pied au moniteur.

Fixez le moniteur au bras ou pied à l'aide des vis spécifiées dans le manuel d'utilisation du bras ou pied.

• Espacement entre les trous des vis avec un bras ou un support fixé: 100mm × 100mm

• Espacement entre les trous des vis avec un bras ou un support fixé: 75mm× 75mm (pour FDX1203/FDX1203T seulement)

Installation du pilote de l'écran tactile (FDX1003T / FDX1203T)

Attention

• Le compte d'utilisateur à utiliser pour l'installation du pilote de l'écran tactile doit-disposer de droits d' « Administrateurs » .

• Lorsque you souhaitez reinstaller le pilote de l'écran tactile pour lemettre à jour,etc.,redémarrez l'ordinateur après avoir déinstallé le pilote, puis installez-le.

• Désinstallez l'autre pilote d'écran tactile, si celui-ci est installé.

• Installé le pilote de l'éran tactile conforméent aux instructions fournies dans le disque d'utilitaires LCD (CD-ROM).

Pour la méthode d'installation du pilote d'écran tactile, voir le Manuel d'utilisation du pilote d'écran tactile (sur le CD-ROM).

1. Utilisez le cable USB ou le cable RS-232C pour brancher le moniteur sur l'ordinateur.

*1 Type croisé

4. Redemarrez I'ordinateur.

Attention

• Si vous utilisez le cable RS-232C avec Windows 7 / Windows Vista / Windows XP, reglez le dispositif en utilisant la procedure suivante après le redémarrage. Reportez-vous au manuel d'utilisation du pilote de l'écran tactile (sur le CD-ROM) pour obtenir plus de détails.

• Cliquez sur « Start » - « All Program » - « DMC » - « DMC Touch Panel Configuration » pour afficher la fenêtre « Properties »

• Cliquez sur « Add a serial device », et enregistrez un nouveau dispositif série.
• Cliquez sur « Device », et précise le numero du port COM utilisé pour le « COM port »
• Cliquez sur « Apply »
• Cliquez sur « Close »

Calibrage du moniteur (FDX1003T / FX1203T)

Calibrez le moniter conformément au Manuel d'utilisation du pilote d'écran tactile (sur le CD-ROM).

Remarque

• Si l'emplacement d'installation a changé, effectuez un étalonnage.

A@cune image

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec cette représentant local EIZO.

Problème Cause possible et solution
1. Aucune image • Le tímein de fonctionnement ne s/allume pas.	• Vérifiez que le cordon d'alimentation est correctement branché. • Appuyez sur Ⓞ. • Si le problème persiste, coupez l'alimentation secteur, puis rétabliesez-la quelques minutes plus tard.
• Le tímein de fonctionnement s/allume en bleu.	• Augmentez les valeurs de « Luminosité » et / ou « Gain » dans le menu Réglage.
• Le tímein de fonctionnement s/allume en orange.	• Changez le signal d'entrée en appuyant sur Ⓞ. • Déplacez la souris ou appuyez sur une touche du clavier. • Vérifiez si l'ordinateur est sous tension. • En fonction du PC et de la carte graphique, le signal d'entrée n'est pas détecté et le moniteur ne recoupère pas du mode économique d'énergie. Si l'écran n'est pas affché même après le déplacement de la souris ou la pression d'une touche du clvier, arrêtez le moniteur et remettez-le en marche en appuyant sur le bouton marche. Lorsque l'écran s'affiche, exécutez la procédure suivante. Le problème pourrait être résolu. 1. Appuyez sur Ⓞ pourmettre le moniteur hors tension. 2. Maintenez enforcée la touche Ⓞ lorsque vous appuyez sur Ⓞ pourmettre le moniteur sous tension. « x » s'affiche sur le titre du menu d'« informations » du menu Réglage. 3. Redémarrez le PC. Pour returner au réglage précédent, refaîtes les étapes 1 à 3.
	Information (DVI) x S/N: 0000001 Usage Time (h) 0 Input Signal ****x***** fH: **, *kHz fV: **, * Hz fD: ***, *MHz
2. Le message ci-dessous s'affiche.	Ce message s'affiche lorsque le signal n'entre pas correctement, même si le moniteur fonctionné correctement.
• Le message indique que le signal d'entrée est en dehors de la bande de fréquence spécifique. Exemple : DVI Signal Error	• Vérifiez que l'ordinateur est configuré de façon à correspondre aux besoin du moniteur en matière de résolution et de fréquence de balayage vertical (voir « Résolutions compatibles »). • Redémarrez l'ordinateur. • Sélectionnez un réglage approprié à l'aide de l'utilitaire de la carte video. Reportez-vous au manuel d'utilisation de la carte video pour plus d'informations.

Remarque

• Si l'image affichée ou l'écran tactile sont victimes d'un problème, reportez-vous au Manuel d'utilisation du moniteur (sur le CD-ROM).

Specifications

FDX1003 FDX1003T	Panneau LCD
	Type TN
	Rétroéclairage LED
	Taille 26 cm (10,4 pouces) (Diagonale 26,3 cm)
	Résolution en natif 1024 dots × 768 lines
	Taille de l'écran (H × V) 210,4 mm × 157,8 mm
	Espace entre pixels 0,2055 mm
	Couleurs de l'écran Couleurs 8 bits : 16,77 Millionen Farben
	Angles d'affichage (H x V, typique)	160° / 130°
	Rapport de contraste (typique)	700 : 1
	Temps de réponse (typique)	16 ms (Noir-blanc-noir)
	Alimentation
	Entrée Adaptateur secteur	AC : 100 V - 240 VCA ± 10%, 50 / 60 Hz 0,3 A Unité principale (DC) : DC 12 V ± 10%, 0,7 A
	Consommation électrique maximale	Adaptateur secteur (AC) : 10,0 W ou moins Unité principale (DC) : 9,0 W ou moins
	Mode veille Adaptateur secteur	teur (AC) : 1,0 W ou moins Unité principale (DC) : 0,5 W ou moins
	Caracteristiques physiques
	Dimensions (largeur) × (hauteur) × (profondeur)	252 mm × 291 mm × 201 mm (inclinaison: 30°) 252 mm × 255 mm × 175 mm (inclinaison: 0°)
	Dimensions (sans pied) (largeur) × (hauteur) × (profondeur)	252 mm × 216 mm × 45 mm
	Poids net	FDX1003 : Env. 3,5 kg FDX1003T : Env. 3,7 kg
	Poids net (sans pied)	FDX1003 : Env. 1,8 kg FDX1003T : Env. 2,0 kg
	Inclinaison	Vers le haut, 30°, vers le bas 0°
	Pivotement	Vers la droite 35°, vers la gauche 35°
FDX1203 FDX1203T	Panneau LCD
	Type TN
	Rétroéclairage LED
	Taille 31 cm (12,1 pouces) (Diagonale 30,7 cm)
	Résolution en natif 1024 dots × 768 lines
	Taille de l'écran (H × V) 245,7 mm × 184,3 mm
	Espace entre pixels 0,240 mm
	Couleurs de l'écran Couleurs 8 bits : 16,77 Millionen Farben
	Angles d'affichage (H x V, typique)	160° / 140°
	Rapport de contraste (typique)	600 : 1
	Temps de réponse (typique)	25ms (Noir-blanc-noir)
	Alimentation
	Entrée Adaptateur secteur	AC : 100 V - 240 VCA ± 10%, 50 / 60 Hz 0,4 A Unité principale (DC) : DC 12 V ± 10%, 1,2 A
	Consommation électrique maximale	Adaptateur secteur (AC) : 16,0 W ou moins Unité principale (DC) : 15,0 W ou moins
	Mode veille	Adaptateur secteur (AC) : 1,0 W ou moins Unité principale (DC) : 0,5 W ou moins
	Caracteristiques physiques
	Dimensions (largeur) × (hauteur) × (profondeur)	299 mm × 338 mm × 197 mm (inclinaison: 30°) 299 mm × 302,5 mm × 175 mm (inclinaison: 0°)
	Dimensions (sans pied) (largeur) × (hauteur) × (profondeur)	299 mm × 239 mm × 55,5 mm
	Poids net	FDX1203 : Env. 3,7 kg FDX1203T : Env. 3,9 kg
	Poids net (sans pied)	FDX1203 : Env. 2,0 kg FDX1203T : Env. 2,2 kg
	Inclinaison	Haut 30°, bas 0°
	Pivotement	Vers la droite 35°, vers la gauche 35°
FDX1003T FDX1203T	Écran tactile
	Méthode	Technologie résistive analogique
	Méthode de communication	USB, RS-232C (*Pas d'utilisation simultanée.)
	Traitement de la surface	Anti-reflets
	Dureté de surface	2H
	SE	Microsoft Windows 10 (32 bit / 64 bit) Microsoft Windows 8.1 (32 bit / 64 bit) Microsoft Windows 7 Service Pack 1 (32 bit / 64 bit) Microsoft Windows Vista Service Pack 2 (32 bit) Microsoft Windows XP Service Pack 3 (32 bit) (non compatible avec Mac OS)
FDX1003 FDX1203 FDX1003T FDX1203T	Signaux videoo
	Borres d'entrée Connecteur	DVI-D × 1, D-Sub mini 15 broches × 1
	Fréquence de balayage numérique (H / V)	31 kHz - 49 kHz / 59 Hz - 61 Hz (720 × 400 : 69 Hz - 71 Hz)
	Fréquence de balayage analogique (H / V)	24 kHz - 61 kHz / 55 Hz - 76 Hz
	Fréquence de point Numérique	que 65 MHz Analogique 80 MHz
	Signal de synchronisation	Séparé, TTL, positif / négatif
	Communication
	Borres d'entrée RS-232C :	D-Sub 9 broches (mâle)
	USB
	Port Port amont, 1 piece
	Norme USB Specification Revision 2,0
	Conditions de fonctionnement
	Température Adaptateur sécteur (AC): 0 °C à 40 °C (32 °F à 104 °F) Unité principale (DC): 0 °C à 50 °C (32 °F à 122 °F)
	Humidity 20 % à 90 % HR	sans condensation)
	Pression atmosphérique	Adaptateur secteur (AC): 540 hPa à 1060 hPa Unité principale (DC): 540 hPa à 1060 hPa
	Conditions de transport / stockage
	Température -20 °C à 60 °C (-4 °F à 140 °F)
	Humidity 10 % à 90 % HR	sans condensation)
	Pression atmosphérique	200 hPa à 1060 hPa

Principaux régages par défaut

Mode Couleur	User1
Lissage	3
Veille	Marche
Minuterie Eco	Arrêt
Langue	English
Ecran tactile	Auto

FDX1003 / FDX1003T

Unité : mm

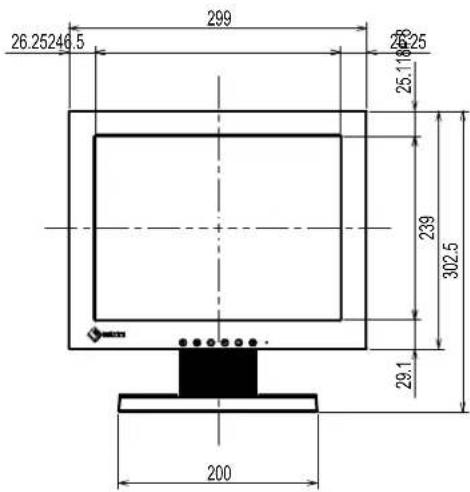

FDX1203/FDX1203T

Unite: mm

DuraVision® FDX1003/FDX1203

彩色液晶显示器

DuraVision FDAx1003T/FDX1203T

触摸式彩色液晶显示器F

安全符号
