产品类型	LCD 彩色显示器
品牌	Eizo
型号	CG241WBK
类别	显示器
屏幕对角线	24 英寸 (61 厘米)
原生分辨率	1920 × 1200 (推荐)
输入接口	DVI-I × 2 (数字和模拟)
USB 端口	1 上行, 1 下行
电源	100-120 / 200-240 VAC, 50/60 Hz
功耗	未指定 (典型值 ~90 W)
尺寸 (含底座)	约 566 × 391 × 201 mm (宽 × 高 × 深)
重量 (含底座)	约 11.4 kg
重量 (不含底座)	未指定
主要功能	BrightRegulator (亮度传感器), ColorNavigator (校准软件), ScreenManager (调整菜单), 防反光罩
调节	高度, 倾斜, 旋转 (仅横向, 不支持纵向)
安全	Kensington 锁槽, 异常自动关机
维护与清洁	使用随附的 ScreenCleaner 套件; 避免水和腐蚀性溶剂
备件 / 可维修性	联系当地经销商进行维修; 备件不单独提供
包装内容	显示器, 电源线, 数字信号线 (FD-C39), 模拟信号线 (FD-C16), USB 线 (MD-C93), 遮光罩, 安装螺丝 (M4×12, 4 颗), ScreenCleaner 套件, CD-ROM (ColorNavigator 软件), 用户手册, 安装指南, 有限保修, 回收信息

常见问题 - CG241WBK EIZO

如何在我的办公桌上安装显示器？

将显示器放置在稳定的表面上，并用底座调节高度和倾斜角度。确保通风槽没有被阻塞。连接电源线和相应的信号线 (DVI-I)。

此显示器推荐使用什么分辨率？

推荐分辨率为 1920 × 1200 (VESA CVT RB 模式)。使用此分辨率可获得最佳图像质量。

如何将两台电脑连接到显示器？

显示器有两个 DVI-I 接口。使用相应的信号线将每台电脑连接到其中一个端口。使用输入信号选择键在信号源之间切换。

随附的遮光罩有什么作用？

遮光罩可减少反光，在校准工作或光线较强的环境中提高色彩精度。它安装在屏幕的左右两侧。

如何使用 ColorNavigator 校准屏幕？

从随附的 CD-ROM 安装 ColorNavigator。将测量设备连接到电脑或显示器的 USB 端口。启动软件并按照说明校准色彩。

如果屏幕仍然黑屏怎么办？

检查电源线是否已插入且电源指示灯是否亮起。如果指示灯为橙色，则显示器处于节能模式。按键盘上的任意键或移动鼠标。如果问题仍然存在，请检查信号线和输入源。

我可以将屏幕旋转到纵向模式吗？

不可以，此显示器不支持纵向旋转。仅限横向使用，以免损坏遮光罩或底座机构。

如何在不损坏屏幕的情况下进行清洁？

使用随附的 ScreenCleaner 套件。将清洁剂喷在软布上，然后轻轻擦拭屏幕。切勿使用腐蚀性液体、直接喷雾或研磨材料。

在哪里可以找到保修或回收信息？

有限保修和回收信息包含在包装中。另外请参阅 CD-ROM 或联系当地经销商以获取详细信息。

如果出现“信号错误”消息怎么办？

此消息表示信号频率超出规格范围。重启电脑或设置兼容的分辨率和刷新率 (例如 1920×1200 @ 60 Hz)。如有必要，请参阅显卡手册。

用户手册 CG241WBK EIZO

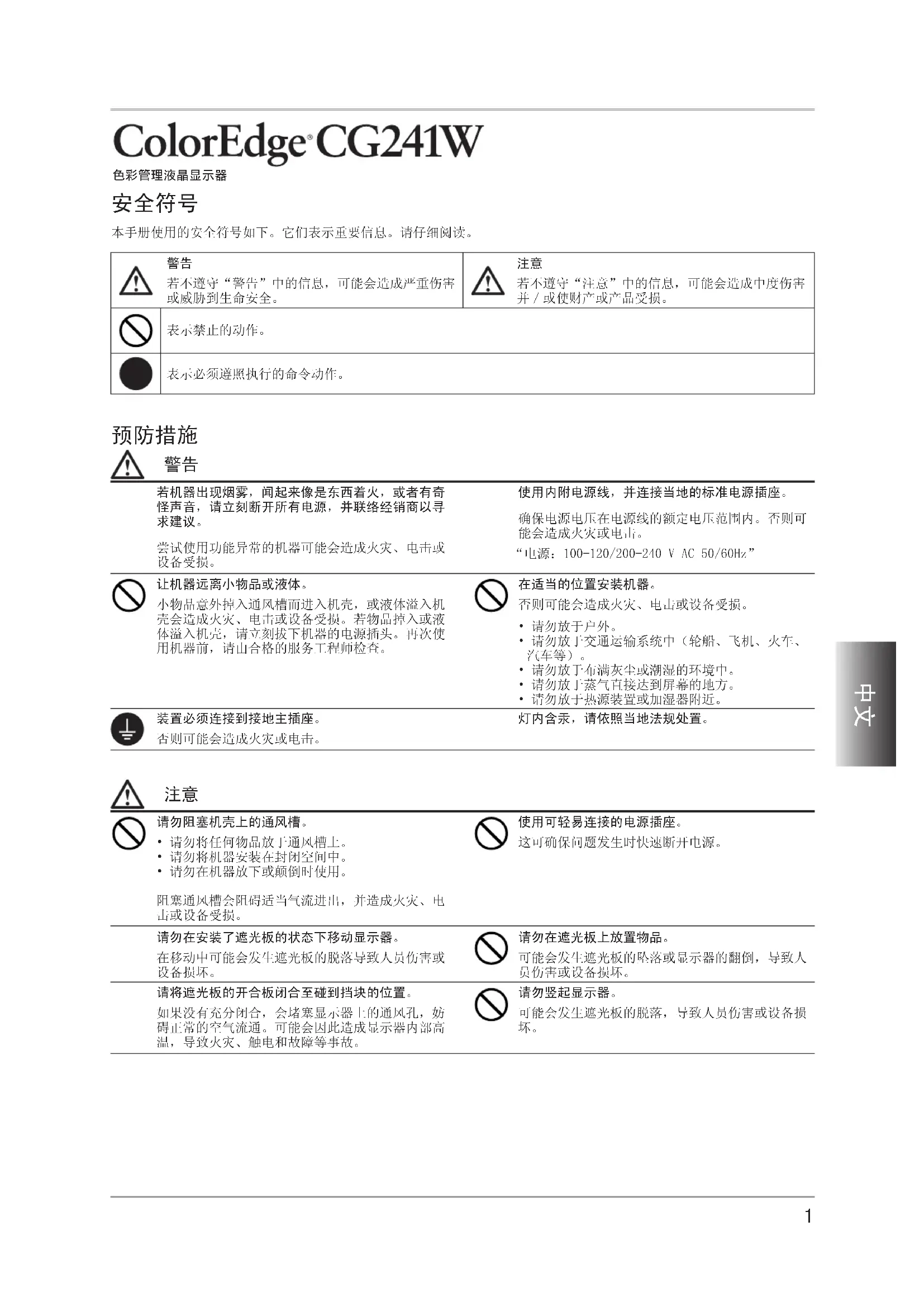

重要事项：请仔细阅读储存在光盘片中的设定手册和用户手册，以便熟悉安全有效使用本显示器的信息。请保留本手册，以便今后参考。

木手册使用的安全符号如下。它们表示重要信息。请仔细阅读。

警告 若不遵守“警告”中的信息，可能会造成严重伤害或威胁到生命安全。	注意 若不遵守“注意”中的信息，可能会造成中度伤害并/或使财产或产品受损。
表示禁止的动作。
表示必须遵照执行的命令动作。

预防措施

警告

若机器出现烟雾,闻起来像是东西着火,或者有奇怪声音,请立刻断开所有电源,并联络经销商以寻求建议。尝试使用功能异常的机器可能会造成火灾、电击或设备受损。	使用内附电源线,并连接当地的标准电源插座。确保电源电压在电源线的额定电压范围内。否则可能会造成火灾或电击。“电源:100-120/200-240 V AC 50/60Hz”
让机器远离小物品或液体。小物品意外掉入通风槽而进入机壳,或液体溢入机壳会造成火灾、电击或设备受损。若物品掉入或液体溢入机壳,请立刻拔下机器的电源插头。再次使用机器前,请山合格的服务工程师检查。	在适当的位置安装机器。否则可能会造成火灾、电击或设备受损。·请勿放于户外。·请勿放于交通运输系统中(轮船、飞机、火车、汽车等)。·请勿放于布满灰尘或潮湿的环境中。·请勿放于蒸气直接达到屏幕的地方。·请勿放于热源装置或加湿器附近。
装置必须连接到接地主插座。否则可能会造成火灾或电击。	灯内含汞,请依照当地法规处置。

注意

请勿阻塞机壳上的通风槽。

·请勿将任何物品放于通风槽上。
- 请勿将机器安装在封闭空间中。
- 请勿在机器放下或颠倒时使用。

阻塞通风槽会阻碍适当气流进出，并造成火灾、电击或设备受损。

请勿在安装了遮光板的状态下移动显示器。

在移动中可能会发生遮光板的脱落导致人员伤害或设备损坏。

请将遮光板的开合板闭合至碰到挡块的位置。

如果没有充分闭合，会堵塞显示器上的通风孔，妨碍正常的空气流通。可能会因此造成显示器内部高温，导致火灾、触电和故障等事故。

使用可轻易连接的电源插座。

这可确保问题发生时快速断开电源。

请勿在遮光板上放置物品。

可能会发生遮光板的坠落或显示器的翻倒，导致人员伤害或设备损坏。

请勿竖起显示器。

可能会发生遮光板的脱落，导致人员伤害或设备损坏。

包装内容

请检查包装盒中是否包含下列物品。如果缺少物品，或物品存在损坏现象，请与您所在地的经销商联系。

注意

请保留好包装盒和包装材料，以便将来显示器移动或搬运时使用。

• 显示器

• E1ZO LCD Utility Disk（光盘）

电源线

• 测定软件“ColorNavigator（颜色扫描）”（光盘内）

数字信号电缆（FD-C39）

用户手册

模拟信号电缆(FD-C16)

• 设定手册（本手册）

EIZ0USB电缆（MD-C93）

ColorNavigator快速参考

遮光板

有限责任保证书

安装螺丝（M4×12，4pcs）

调节认证

• 清洗套餐“ScreenCleaner”

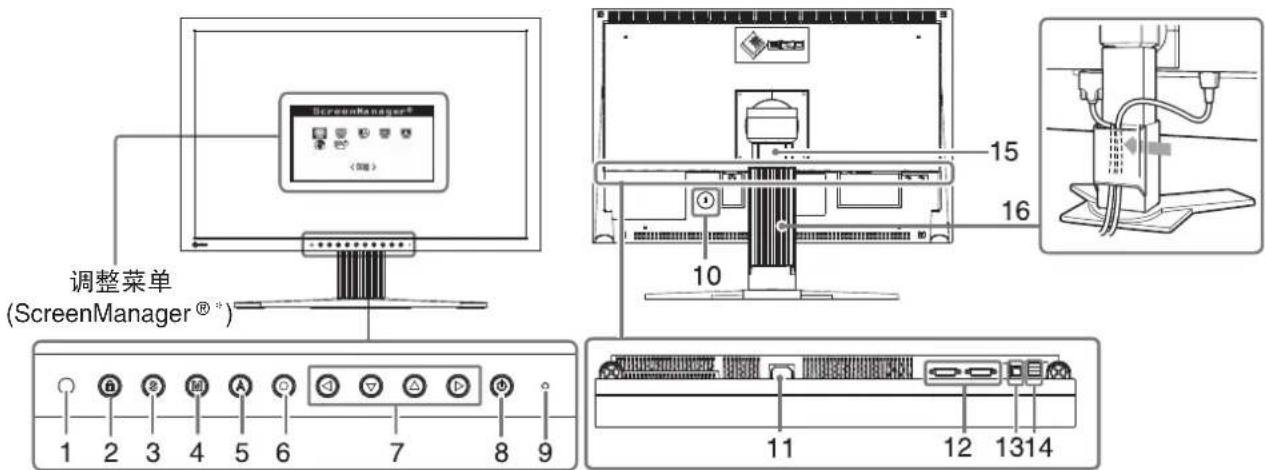

控制和功能

1	传感器 探测周围亮度。BrightRegulator 功能。 请参考光盘上的用户手册。
2	调整锁定按钮 此功能可锁定按钮以保持调整后的状态或设定后的状态。
3	输入信号选择按钮 当两个个人计算机连接在显示器上时,可用此按钮切换显示的输入信号。
4	模式按钮 可切换显示模式。
5	自动调节按钮 自动调节屏幕到合适状态。(仅限模拟输入)
6	确认按钮 显示调整菜单,确定菜单屏幕上的某个项目,并保存已调整的值。
7	控制按钮(左、下、上、右)	选择调整项目,或增加/降低利用调整菜单进行高级调整时的已调整值。
8	电源按钮 打开或关闭电源。
9	电源指示器 指示显示器的运行状态。
10	安全锁插槽 符合 Kensington 的防盗锁安全系统。
11	电源连接器 连接电源连接器。
12	输入信号连接器 DVI-1 连接器 x 2
13	USB 端口(上) 使用软件 时,用 USB 电缆连接。关于如何使用此软件,请参考光盘上的用户手册。
14	USB 端口(下) 连接外接 USB 设备。
15	底座 用于调整显示器屏幕的高度和角度。
16	电缆固定器 固定显示器电缆。

• ScreenManager® 是调整菜单的 EIZO 别称。（关于如何使用 ScreenManager，请参考光盘中的用户手册。）

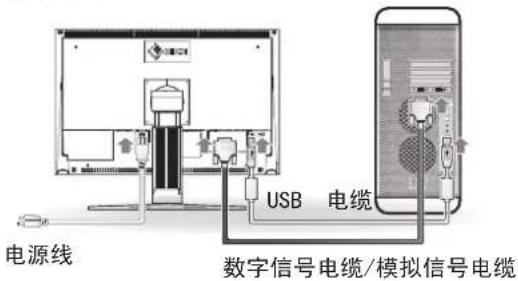

连接电缆

确保显示器和个人计算机的电源关闭。

1 用一根与连接器匹配的信号电缆连接显示器和个人计算机。

连接到电缆连接器后，请拧紧连接器的螺钉，使配合紧密。

个人计算机上的连接器 电缆 显示器上的连接器
	信号电缆 FD-C16
	信号电缆 FD-C39

2 使用USB电缆连接显示器和计算机。

注意

• 进行校准时需要 USB 电缆。请务必使用 USB 电缆连接。

3 将电源线插头插入电源插座和显示器上的电源连接器。
4 按 开显示器。

显示器电源指示器亮起蓝色。

5 将个人计算机开机。

屏幕图像出现。

如果无法出现图像，请参考“无图片的问题”以获得帮助。

注意

• 使用后关闭显示器和个人计算机。拔下电源插头可完全关闭显示器的电源。

调整屏幕高度和角度

调整屏幕高度，并将屏幕倾斜和旋转到最佳工作位置。

遮光板的安装

遮光板可以降低光线的反射，更好的保持屏幕色彩一致性。

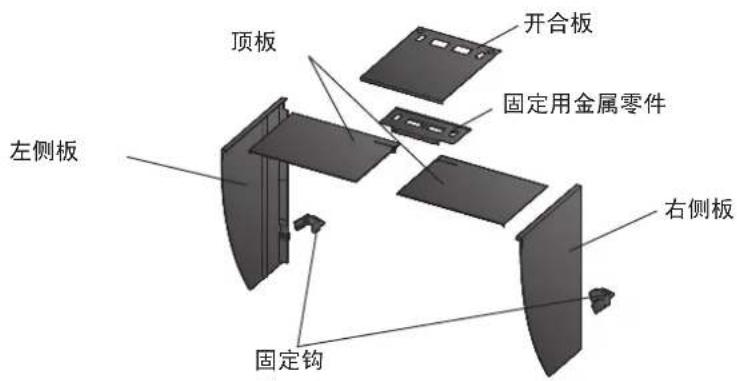

包装内容

请检查包装盒中是否包含下列物品。如果缺少物品，或物品存在损坏现象，请与您所在地的经销商联系。

左右遮光板的组装

注意

• 请按照左右遮光板（顶板）嵌入部分指示的箭头方向进行组装

1 握住左侧遮光板的左侧板及顶板，使贴有防反射膜的一面向内。

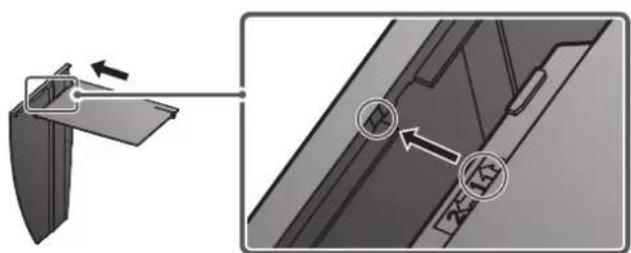

2 将顶板嵌入部分箭头（1 ）的位置对准左侧板的嵌入槽（双线记号），垂直嵌入。

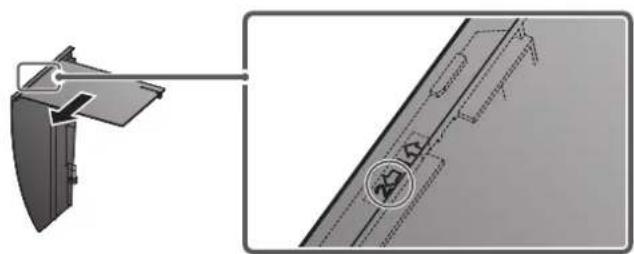

3 顶板沿着箭头（2 ← ）.方向滑动。左遮光板组装完成。

4 右遮光板按照相同的方法进行组装。

将左右遮光板安装在显示器上

注意

• 请在将一侧的遮光板用固定钩确实固定后，再安装另外一侧的遮光板。

1 左遮光板从显示器的上部开始安装，然后从侧面确实嵌入左侧板，以便将遮光板固定在显示器上。

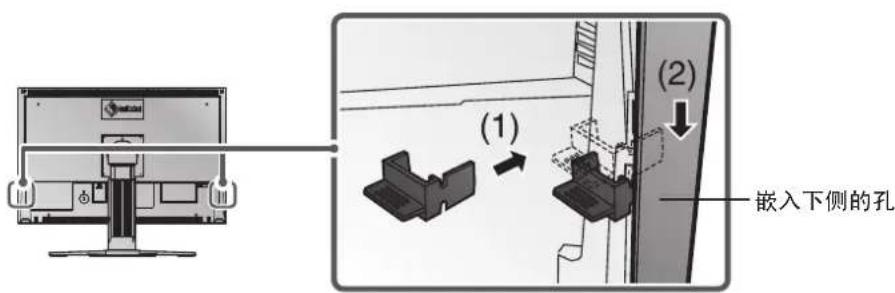

2 将固定钩嵌入显示器背面的突出部分下侧的孔（1），并向下滑动（2）。

3 右遮光板按照相同的方法安装。

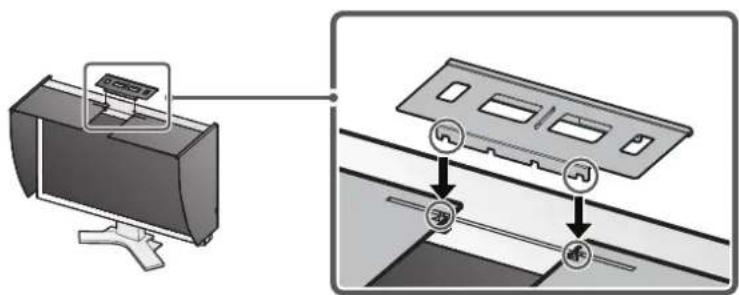

4 安装固定用金属零件，将左右遮光板固定在显示器上。
5 确认固定用金属零件凹槽的位置，将固定用金属零件的凹槽对准左右遮光板槽的突出部分（位置）并嵌入。

6 将开合板安装在左遮光板上。

注意

• 如果将开合板安装在右遮光板上，开合板将无法闭合。

7 按照从前（1）到后（2）的顺序将开合板覆盖在左遮光板上部（无固定用金属件的部分）。

8 将开合板向右滑动闭合（3），直到碰到固定用金属件的挡块。

9 进行校准时，将开合板滑动到右侧，安装传感器。

注意

• 开合板无法向左遮光板侧滑动。

显示器校准的准备工作

注意

• 具体内容请查阅保存在 CD-ROM 中的用户使用手册。

ColorNavigator 的安装

MacOS X

1 将“EIZO LCD实用光盘”插入CD-ROM驱动器。
在桌面上会出现“EIZO LCD Utility Disk”图标。双击此图标打开视窗。
2 双击视窗上的“ColorNavigator”文件夹。
3 双击视窗上的“ColorNavigator pkg”图标。

ColorNavigator安装程序启动。

4 安装软件。

按照指示安装软件。

Windows

1 将“ETZO LCD实用光盘”插入CD-ROM驱动器。

启动菜单打开。点击“Software”（软件）标签。

如果菜单不自动打开，请双击“Launcher.exe”图标。

如果操作系统是Windows Vista，则双击“Launchers.exe”时可能会出现“User Account Control”（用户帐户控制）对话框。单击Continue打开菜单。

2 点击菜单中的“ColorNavigator”。

出现其它对话框。

3 点击菜单中的“Install”（安装）。

ColorNavigator安装程序启动。

安装驱动程序软件时，可能会出现几次“硬件安装”(Windows XP) / “Windows 安全”(Windows

Vista)对话框。点击仍然继续/始终安装此驱动程序软件,

安装驱动程序软件。

继续安装驱动程序软件直至对话框消失。

4 安装软件。

按照指示安装软件。

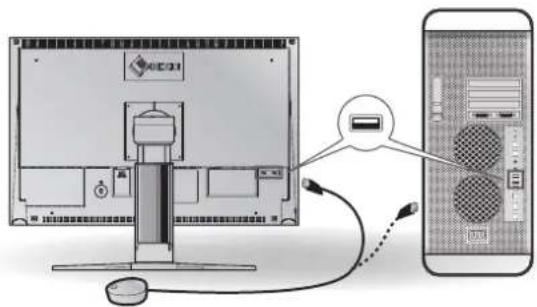

测定仪的连接

连接在计算机或键盘的USB端口（下游）。或者连接在显示器的USB端口。

注意

• 本产品不附带测定仪。
• 有关测定仪的连接，请参照测定仪的用户使用手册。

无图片的问题

若已使用建议的修正方法后仍然无画面显示，请与您所在地的经销商联系。

1. 检查电源指示器。

症状 状态 原因	和补救措施
无图片 电源指示器不亮。·检	查电源线连接是否正确。如果问题	仍未被解 决,请关闭显示器,几分钟后再打开。 ·按⑨
	电源指示器点亮(蓝色)。·在	<Gain>中将每个RGB调整值调高。
	电源指示器点亮(橙色)。	·用⑩切换输入信号。
		·按键盘上的某个键,或单击鼠标。
		·将个人计算机开机。

2. 查看屏幕上的出错信息。

即使显示器功能正常，当输入信号不正确时，这些信息仍会出现。

症状 状态 原因	和补救措施
信号检测信号2f h: 0.0kHzf U: 0.0Hz	输入信号未收到 ·检查个人计算	机是否已开机。
		·检查信号线是否已正确连接到个人计算机。
		·用$切换输入信号。
信号错误信号2f D:165.0MHzf H: 75.0kHzf U: 60.0Hz	信号频率超出规定范围。错误的信号频率会以红色显示。	·新启动个人计算机。·使用图形卡的实用程序软件将模式改变到某个适当的模式。详情请参考图形卡的使用说明。
