BEDIENUNGSANLEITUNG CG241WBK EIZO

Zur Anzeige des Eingangssignals für das Breitbild ist eine Grafikkarte erforderlich, die die Anforderungen des Standards VESA CVT erfüllt.

Empfohlene Auflösung (diese Auflösung festlegen)

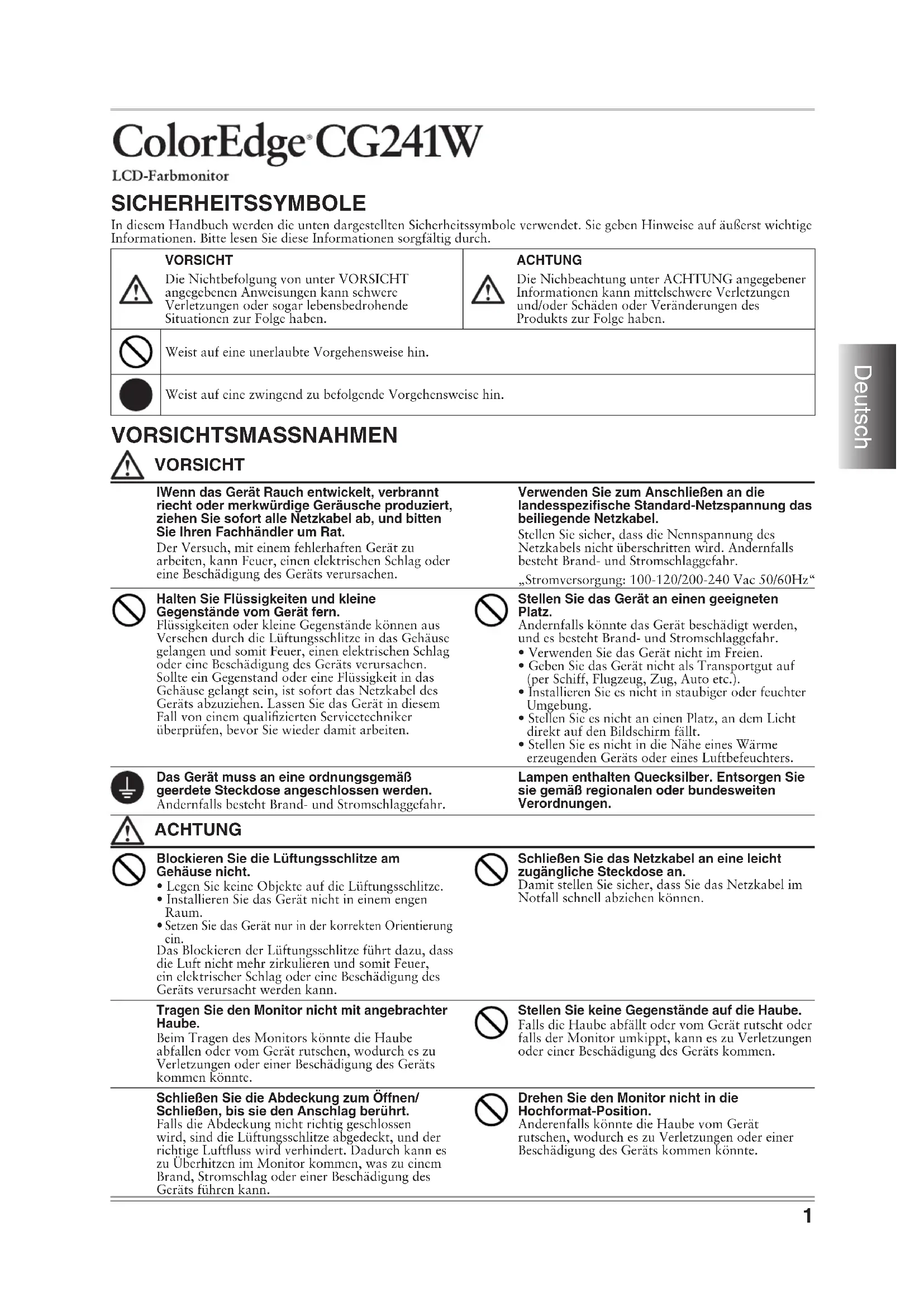

• Reboot the PC.• Change the mode to an appropriate mode using the graphics board’s utility software. Refer to the manual of the graphics board for details.1 SICHERHEITSSYMBOLE In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch.VORSICHTDie Nichtbefolgung von unter VORSICHT angegebenen Anweisungen kann schwere Verletzungen oder sogar lebensbedrohende Situationen zur Folge haben.ACHTUNGDie Nichbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schäden oder Veränderungen des Produkts zur Folge haben.Weist auf eine unerlaubte Vorgehensweise hin.Weist auf eine zwingend zu befolgende Vorgehensweise hin. VORSICHTSMASSNAHMEN VORSICHT IWenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Geräusche produziert, ziehen Sie sofort alle Netzkabel ab, und bitten Sie Ihren Fachhändler um Rat.Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.Verwenden Sie zum Anschließen an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel.Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht überschritten wird. Andernfalls besteht Brand- und Stromschlaggefahr.„Stromversorgung: 100-120/200-240 Vac 50/60Hz“Halten Sie Flüssigkeiten und kleine Gegenstände vom Gerät fern.Flüssigkeiten oder kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in das Gehäuse gelangen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist sofort das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in diesem Fall von einem qualifizierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.Stellen Sie das Gerät an einen geeigneten Platz.Andernfalls könnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.• Verwenden Sie das Gerät nicht im Freien.• Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.).• Installieren Sie es nicht in staubiger oder feuchter Umgebung.• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters.Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.Andernfalls besteht Brand- und Stromschlaggefahr.Lampen enthalten Quecksilber. Entsorgen Sie sie gemäß regionalen oder bundesweiten Verordnungen. ACHTUNG Blockieren Sie die Lüftungsschlitze am Gehäuse nicht.• Legen Sie keine Objekte auf die Lüftungsschlitze.• Installieren Sie das Gerät nicht in einem engen Raum. Setzen Sie das Gerät nur in der korrekten Orientierung ein. Das Blockieren der Lüftungsschlitze führt dazu, dass die Luft nicht mehr zirkulieren und somit Feuer, ein elektrischer Schlag oder eine Beschädigung des Geräts verursacht werden kann.Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an.Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen können.Tragen Sie den Monitor nicht mit angebrachter Haube.Beim Tragen des Monitors könnte die Haube abfallen oder vom Gerät rutschen, wodurch es zu Verletzungen oder einer Beschädigung des Geräts kommen könnte.Stellen Sie keine Gegenstände auf die Haube.Falls die Haube abfällt oder vom Gerät rutscht oder falls der Monitor umkippt, kann es zu Verletzungen oder einer Beschädigung des Geräts kommen.Schließen Sie die Abdeckung zum Öffnen/Schließen, bis sie den Anschlag berührt.Falls die Abdeckung nicht richtig geschlossen wird, sind die Lüftungsschlitze abgedeckt, und der richtige Luftfluss wird verhindert. Dadurch kann es zu Überhitzen im Monitor kommen, was zu einem Brand, Stromschlag oder einer Beschädigung des Geräts führen kann.Drehen Sie den Monitor nicht in die Hochformat-Position. Anderenfalls könnte die Haube vom Gerät rutschen, wodurch es zu Verletzungen oder einer Beschädigung des Geräts kommen könnte. Deutsch2 Lieferumfang Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler. HINWEIS Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.

• Befestigungsschrauben (M4 x 12, 4 Stck.)

• Reinigungsset „ScreenCleaner“

• CD-ROM mit EIZOs LCD Utility Disk) - Kalibirierungssoftware „ColorNavigator“ - Benutzerhandbuch

• Installationshandbuch (das vorliegende Handbuch)

• ColorNavigator-Kurzanleitung

• Beschränkte Garantie

• Informationen zum Thema Recycling

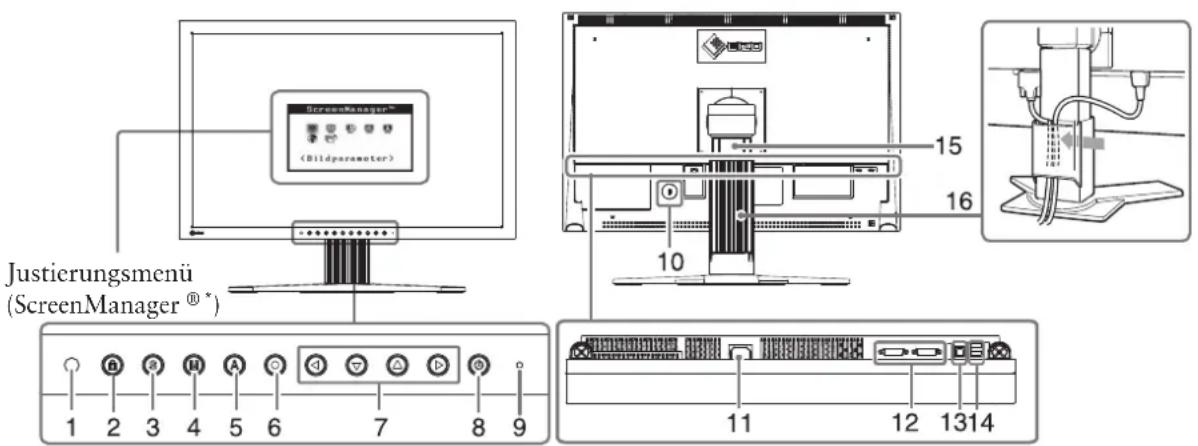

• Justagezertifizierung Bedienelemente und Funktionen 1 Sensor Erkennt die Umgebungshelligkeit. Funktion zur Helligkeitsregulierung. Sie dem Benutzerhandbuch auf der CD-ROM. 2 Taste zur Justiersperre Mit dieser Funktion werden die Tasten zum Beibehalten des justierten oder ein- gestellten Status gesperrt. 3 Taste zur Auswahl des Eingangssignals Schaltet zwischen den Signalen zweier angeschlossener Computer um. 4 Taste zur Modusauswahl Mithilfe dieser Taste wechseln Sie den Anzeigemodus. 5 Taste zur automatischen Einstellung Performs the function to adjust the screen automatically. (analog input only) 6 Eingabetaste Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte. 7 Steuertasten (Links, Unten, Oben, Rechts) Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenüs. 8 Netzschalter Zum Ein- und Ausschalten. 9 Betriebsanzeige Zeigt den Betriebsstatus des Monitors an. Blau: In Betrieb Orange: Energiesparmodus Aus: Hauptstromversorgung getrennt Blau blinkend (jeweils 2-fach): Beachten Sie, dass der Monitor (im CAL-Modus oder im EMU-Modus) neu zu kalibrieren ist, wenn der Timer auf ColorNavigator eingestellt ist. 10 Öffnung für Diebstahlsicherung Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem. 11 Netzstecker Zum Anschließen an eine Netzsteckdose. 12 Signaleingänge DVI-I-Anschluss x 2 13 USB-Anschluss (hinten) Schließen Sie das USB-Kabel an, um die mitgelieferte Software verwenden zu können. Informationen zur Verwendung der Software entnehmen Sie der Be- nutzerhandbuch auf der CD-ROM. Informationen zur Verwendung der Software entnehmen Sie der Benutzerhandbuch auf der CD-ROM. 14 USB-Anschluss (seitlich) Stellt eine Verbindung zu einem USB-Peripheriegerät her. 15 Fuß Zum Einstellen der Höhe und Neigung des Bildschirms. 16 Kabelabdeckung Verdeckt die Anschlusskabel.

ScreenManager ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.) Justierungsmenü (ScreenManager

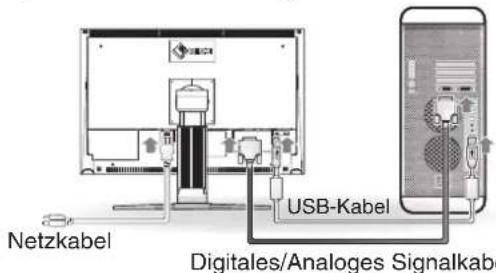

Kabel anschließen Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.

Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels. Ziehen Sie nach dem Anschließen der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern.Anschlüsse am PC kabel Anschlüsse am Monitor

Schließen Sie das USB-Kabel an, um die mitgelieferte Software verwenden zu können. Hinweis• Das USB-Kabel ist für die Kalibrierung erforderlich. Verbinden Sie Monitor und PC mit dem USB-Kabel.

Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einerSteckdose.

Drücken Sie , um den Monitor einzuschalten. Die Betriebsanzeige des Monitors leuchtet auf (blau).

Schalten Sie den Computer ein. Schalten Sie den Computer ein. Wenn kein Bild erscheint, ermitteln Sie mit Hilfe des Kapitels „Problem: Kein Bild” die Ursache dieses Problems.Hinweis• Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen. Wenn Sie das Netzkabel abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen. Höhe und Neigung des Bildschirms einstellen Stellen Sie die für Ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein.Anschließen an den MonitorUSB-KabelSignalkabel FD-C16 Signalkabel FD-C39 Anschließen an einen ComputerDigitales/Analoges SignalkabelNetzkabel Deutsch4 Installation der Haube Der Blendschutz ist dazu gedacht, zur Erzielung einer besseren Farbkonsistenz Lichtreflektionen zu vermindern. Lieferumfang Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Montage der linken und rechten Haube Hinweis• Montieren Sie die Hauben in Richtung der Pfeile, die auf den Einfügungsteilen der oberen Abdeckungen der rechten und linken Haube markiert sind.

Halten Sie die linke und obere Abdeckung der linken Haube so, dass die Antire- flexionsbeschichtung nach innen zeigt.

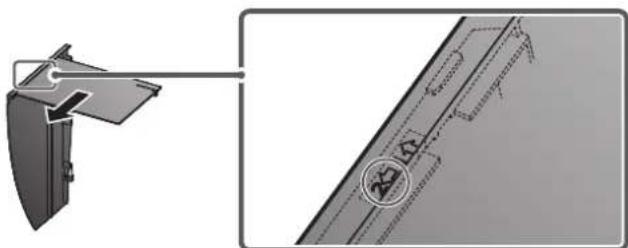

Schließen Sie die obere und linke Abdeckung an, indem Sie den Pfeil (1

) auf dem Einfügungsteil der oberen Abdeckung auf die beiden Striche im Einfügungss- chlitz der linken Abdeckung ausrichten.

Schieben Sie die obere Abdeckung in die von Pfeil (2

) angezeigte Richtung. Die Montage der linken Haube ist abgeschlossen.

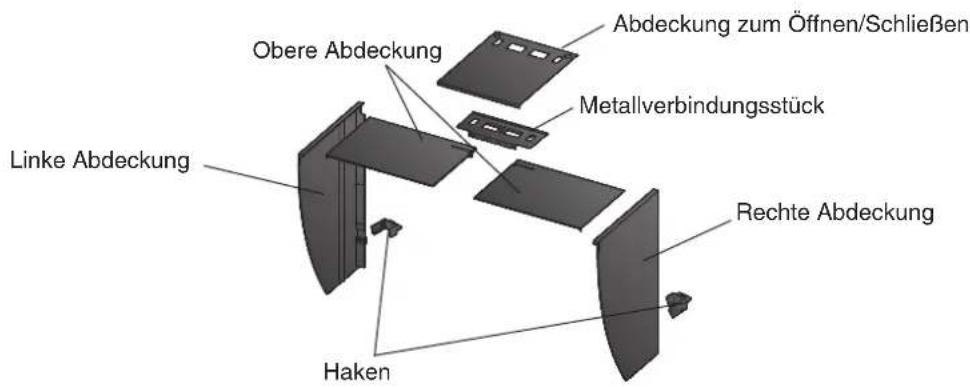

Montieren Sie die rechte Haube auf die gleiche Weise. Obere AbdeckungLinke AbdeckungRechte AbdeckungAbdeckung zum Öffnen/SchließenMetallverbindungsstückHaken5 Befestigen Sie die linke und die rechte Haube am Monitor Hinweis• Achten Sie darauf, die zweite Haube erst zu installieren, nachdem Sie die andere Haube sicher mit einem Haken angebracht haben.

Befestigen Sie die Oberseite der linken Haube zuerst am Monitor, und befestigen Sie dann die linke Seite der Haube sicher, um die Haube am Monitor anzubrin- gen.

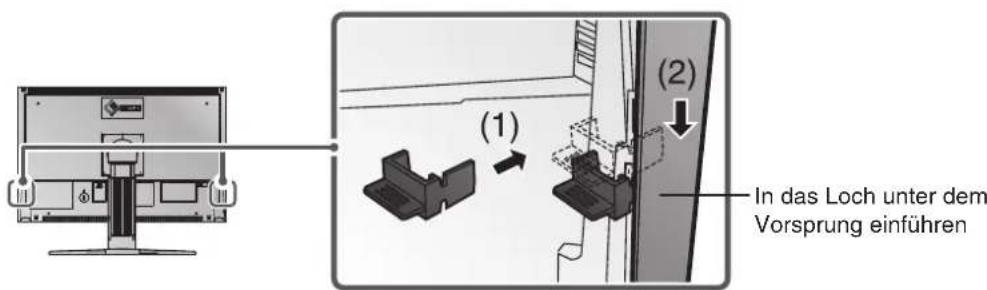

Führen Sie den Haken in das Loch unter dem Vorsprung auf der Rückseite des Monitors (1) ein, und schieben Sie ihn nach unten (2).

Befestigen Sie die rechte Haube auf die gleiche Weise.

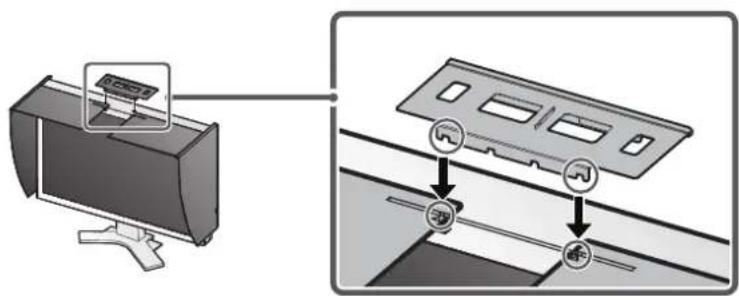

Befestigen Sie die linke und die rechte Haube mit den Metallverbindungsstücken am Monitor.

Überprüfen Sie die Stellen mit den Vertiefuungen an den Verbindungsstücken, und führen Sie die Verbindungsstücke in die rechte und linke Haube ein, indem Sie jene Vertiefungen auf die Vorsprünge ( ) in den Nuten der rechten und linken Haube ausrichten. In das Loch unter dem Vorsprung einführen Deutsch6

Befestigen Sie die Abdeckung zum Öffnen/Schließen an der linken Haube. Hinweis

• Befestigen Sie die Abdeckung zum Öffnen/Schließen nicht an der rechten Haube. Anderenfalls kann die Abdeckung nicht geschlossen werden.

Setzen Sie die Abdeckung zum Öffnen/Schließen auf die Oberseite der linken Haube (ohne das Metallverbindungsstück zu berühren), und zwar von vorne (1) nach hinten (2).

Schieben Sie die Abdeckung zum Öffnen/Schließen nach rechts (3), bis sie den Anschlag am Metallverbindungsstück berührt.

Schieben Sie die Abdeckung zum Öffnen/Schließen bei der Durchführung der Kalibrierung nach rechts, um den Sensor anzubringen. Hinweis

• Die Abdeckung zum Öffnen/Schließen kann nicht auf die rechte Abdeckung geschoben werden.7 Vorbereitung für die Kalibrierung des Monitors Hinweis• Weitere Einzelheiten finden Sie im Benutzerhandbuch auf der CD-ROM. Installation von ColorNavigator MacOS X

Setzen Sie die „EIZO LCD Dienstprogramm-Disk“ in das CD-ROM-Laufwerk des PCs ein.Das Symbol „EIZO LCD Utility Disk“ erscheint auf dem Desktop. Doppelklicken Sie auf das Symbol, um das Fenster zu öffnen. Doppelklicken Sie auf den Ordner „ColorNavigator“ in dem Fenster. Doppelklicken Sie auf das „ColorNavigator.pkg“-Symbol in dem Fenster.Das ColorNavigator-Installationsprogramm wird gestartet. Installieren Sie die Software.Folgen Sie den Anweisungen zum Installieren der Software. Windows

Setzen Sie die „EIZO LCD Dienstprogramm-Disk“ in das CD-ROM-Laufwerk des PCs ein.Das Start-Menü wird geöffnet. Klicken Sie auf das Register „Software“.Doppelklicken Sie auf das „Launcher.exe“-Symbol, wenn sich das Menü nicht automatisch öffnet.Wenn Ihr Betriebssystem Windows Vista ist, kann das Dialogfenster „User Account Control“ nach dem Anklicken des „Launcher.exe“-Symbols erscheinen. Klicken Sie auf [Continue], um das Menü zu öffnen. Klicken Sie auf „ColorNavigator“ in dem Menü.Das andere Dialogfenster erscheint. Klicken Sie auf „Install“ im Menü.Das ColorNavigator-Installationsprogramm wird gestartet.Das Dialogfeld „Hardwareinstallation“ (Windows XP) / „Windows-Sicherheit“ (Windows Vista) kann mehrmals beim Installieren der Treibersoftware erscheinen. Klicken Sie auf [Installation fortsetzen] (Windows XP) / [Diese Treibersoftware trotzdem installieren] (Windows Vista) zum Installieren der Treibersoftware.Setzen Sie die Installation der Treibersoftware fort, bis das Dialogfeld verschwindet. Installieren Sie die Software.Folgen Sie den Anweisungen zum Installieren der Software. Deutsch8 Anschließen des Messgeräts Schließen Sie Ihr Messgerät an einem USB-Downstream-Port Ihres Computers oder Ihrer Tastatur bzw. am USB-Port Ihres Monitors an. Hinweis

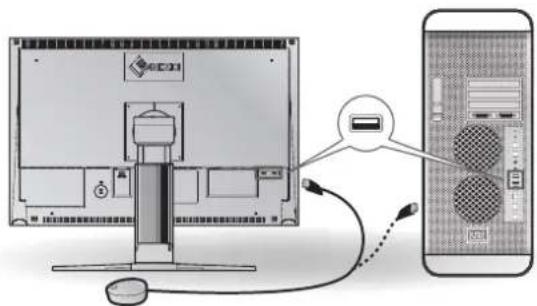

• Das Messgerät ist nicht im Lieferumfang dieses Produkts enthalten.

• Zusätzliche Hinweise zum Anschluss finden Sie im Benutzerhandbuch des Messgeräts. Problem: Kein Bild Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler.

1. Prüfen Sie den Status der Betriebsanzeige.

Symptom Status Mögl. Ursache und Lösung Kein BildAnzeigenstatus: Aus. • Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Besteht das Problem weiterhin, schalten Sie den Monitor aus und nach wenigen Minuten wieder ein.• Drücken Sie .Anzeigenstatus: Blau • Stellen Sie für Ermittle RGB-Pegel hohe Werte ein. Betriebsanzeigenstatus: Orange Wechseln Sie durch Drücken der Taste den Signaleingang. Drücken Sie eine Taste auf der Tastatur, oder klicken Sie mit der Maus. Schalten Sie den Computer ein.

2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.

Diese Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäß übertragen wird, der Monitor jedoch korrekt funktioniert. Symptom Status Mögl. Ursache und Lösung Das Eingangsignal wird nicht empfangen. • Prüfen Sie, ob der Computer eingeschaltet ist. Prüfen Sie, ob das Signalkabel ordnungsgemäß am Computer angeschlossen ist. Wechseln Sie durch Drücken der Taste den Signaleingang.Die Signalfrequenz liegt nicht im zulässigen Bereich. Die falsche Signalfrequenz wir rot angezeigt.• Starten Sie den PC neu.• Wechseln Sie mithilfe des zur Grafikkarte gehörenden Dienstprogramms in einen kompatiblen Modus. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.1

症状 状态 原因和补救措施 无图片 电源指示器不亮。 •检查电源线连接是否正确。如果问题仍未被解决，请关闭显示器，几分钟后再打开。•按 。电源指示器点亮（蓝色）。 •在<Gain>中将每个RGB调整值调高。电源指示器点亮（橙色）。•用 切换输入信号。•按键盘上的某个键，或单击鼠标。•将个人计算机开机。 .查看屏幕上的出错信息。 即使显示器功能正常，当输入信号不正确时，这些信息仍会出现。 症状 状态 原因和补救措施 输入信号未收到 •检查个人计算机是否已开机。•检查信号线是否已正确连接到个人计算机。•用 切换输入信号。信号频率超出规定范围。错误的信号频率会以红色显示。•新启动个人计算机。•使用图形卡的实用程序软件将模式改变到某个适当的模式。详情请参考图形卡的使用说明。Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben. b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist. c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt. d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥ 5°). e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale Kraftaufwand dafür muß weniger als 100 N betragen. f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde. g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt). h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein. Hinweis zur Ergonomie : Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 × 1200 , Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.) „Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“EIZO EUROPE AB Lovangsvagen 14 194 61, Upplands Väsby, Sweden Phone: +46 8 594 105 00 Fax: +46 8 590 91 575
