Caractéristiques Techniques	Détails
Taille de l'écran	24,1 pouces
Résolution	1920 x 1200 pixels
Type de panneau	IPS (In-Plane Switching)
Temps de réponse	10 ms (gris à gris)
Luminosité	300 cd/m²
Contraste	1000:1 (typique)
Couverture colorimétrique	99% Adobe RGB
Connectivité	DisplayPort, HDMI, DVI-D
Hauteur ajustable	Oui, réglable en hauteur
Orientation	Paysage et portrait
Consommation d'énergie	Environ 60 W (en fonctionnement)
Poids	Environ 8,5 kg
Maintenance	Nettoyage avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Conforme aux normes de sécurité CE, RoHS
Garantie	3 ans
Utilisation recommandée	Idéal pour la retouche photo, le design graphique et les applications professionnelles

FOIRE AUX QUESTIONS - CG241WBK EIZO

Comment calibrer mon EIZO CG241WBK ?

Pour calibrer votre EIZO CG241WBK, utilisez un logiciel de calibration compatible, tel que ColorNavigator. Suivez les instructions du logiciel pour régler la luminosité, le contraste et la température de couleur.

Pourquoi mon moniteur EIZO CG241WBK ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur est en position 'ON'. Essayez également de brancher le moniteur sur une autre prise électrique pour exclure un problème d'alimentation.

Comment changer la résolution d'affichage sur mon EIZO CG241WBK ?

Accédez aux paramètres d'affichage de votre ordinateur et sélectionnez la résolution recommandée pour le EIZO CG241WBK, qui est de 1920 x 1200 pixels.

Mon EIZO CG241WBK présente des couleurs déformées. Que faire ?

Vérifiez les connexions des câbles vidéo, car un câble défectueux peut provoquer des problèmes de couleur. Si le problème persiste, essayez de réinitialiser les paramètres d'usine du moniteur via le menu OSD.

Comment régler la luminosité et le contraste de mon EIZO CG241WBK ?

Utilisez les boutons de contrôle sur le moniteur pour accéder au menu OSD. Naviguez jusqu'à 'Luminosité' et 'Contraste' pour ajuster les niveaux selon vos préférences.

Le moniteur EIZO CG241WBK est-il compatible avec un ordinateur Mac ?

Oui, le EIZO CG241WBK est compatible avec les ordinateurs Mac. Assurez-vous d'utiliser un câble approprié pour la connexion, tel qu'un câble HDMI ou DisplayPort.

Comment nettoyer l'écran de mon EIZO CG241WBK ?

Utilisez un chiffon en microfibre légèrement humide pour nettoyer l'écran. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants à base d'alcool.

Pourquoi le moniteur EIZO CG241WBK clignote-t-il ?

Le clignotement peut être causé par un câble vidéo défectueux ou une fréquence de rafraîchissement incorrecte. Vérifiez les connexions et ajustez la fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Où puis-je trouver des mises à jour du firmware pour mon EIZO CG241WBK ?

Visitez le site Web officiel d'EIZO dans la section 'Support' pour télécharger les dernières mises à jour du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Quel est le temps de réponse du moniteur EIZO CG241WBK ?

Le temps de réponse du EIZO CG241WBK est de 8 ms, ce qui est adapté pour des applications professionnelles et de design graphique.

MODE D'EMPLOI CG241WBK EIZO

Manuel d'installation

Important : Veuillez dire attentivement ce manuel d'installation, ainsi que le manuel d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efficace et en toute sécurité. Veuillez conserver ce manuel pour referencia ultérieure.

设定手册

Le monitreur est compatible avec les résolutions suivantes.

本显示器支持下列分辨率。

Analog Input

Resolution Display Mode Frequency Dot Clock
640 × 480 Apple Macintosh 67 Hz		202.5 MHz (Max.)
640 × 480 VGA, VESA ~85 Hz
720 × 400 VGA TEXT 70 Hz
800 × 600 VESA ~85 Hz
832 × 624 Apple Macintosh 75 Hz
1024 × 768 VESA ~85 Hz
1152 × 864 VESA 75 Hz
1152 × 870 Apple Macintosh 75 Hz
1280 × 960 VESA 60 Hz
1280 × 960 Apple Macintosh 75 Hz
1280 × 1024 VESA ~85 Hz
1600 × 1200 VESA ~75 Hz
1680 × 1050*1	VESA CVT, VESA CVT RB	60 Hz
1920 × 1200 *1 *2	VESA CVT, VESA CVT RB	60 Hz

Digital Input

Resolution	Display Mode	Frequency Dot	Clock
640 × 480	VGA	60 Hz	164.5 MHz(Max.)
720 × 400	VGA TEXT	70 Hz
800 × 600	VESA	60 Hz
1024 × 768	VESA	60 Hz
1280 × 960	VESA	60 Hz
1280 × 1024	VESA	60 Hz
1600 × 1200	VESA	60 Hz
1680 × 1050 *1	VESA CVT, VESA CVT RB	60 Hz
1920 × 1200*1 *2	VESA CVT RB	60 Hz

1When displaying the wide format input signal, a graphics board in conformance with VESA CVT standard is required.
1 Zur Anzeige des Eingangssignals für das Breitbart ist eine Grafikkarte erforderlich, die die Anforderungen des Standards VESA CVT erfüllt.
1 Lors de I'affichage du signal d'entree format large, une carte video conforme a la norme VESA CVT est requise.
当显示宽荧幕格式输入信号时，需要符合 VESA CVT 标准的显卡。
^2 Recommended resolution (Set this resolution)
2 Empfohlene Auflösung (diese Auflösung festlegen)
^12 Résolution recommendée (Réglez votre apparéil sur cette résolution)
2 推荐的分辨率（设定此分辨率）

Moniteur couleur LCD

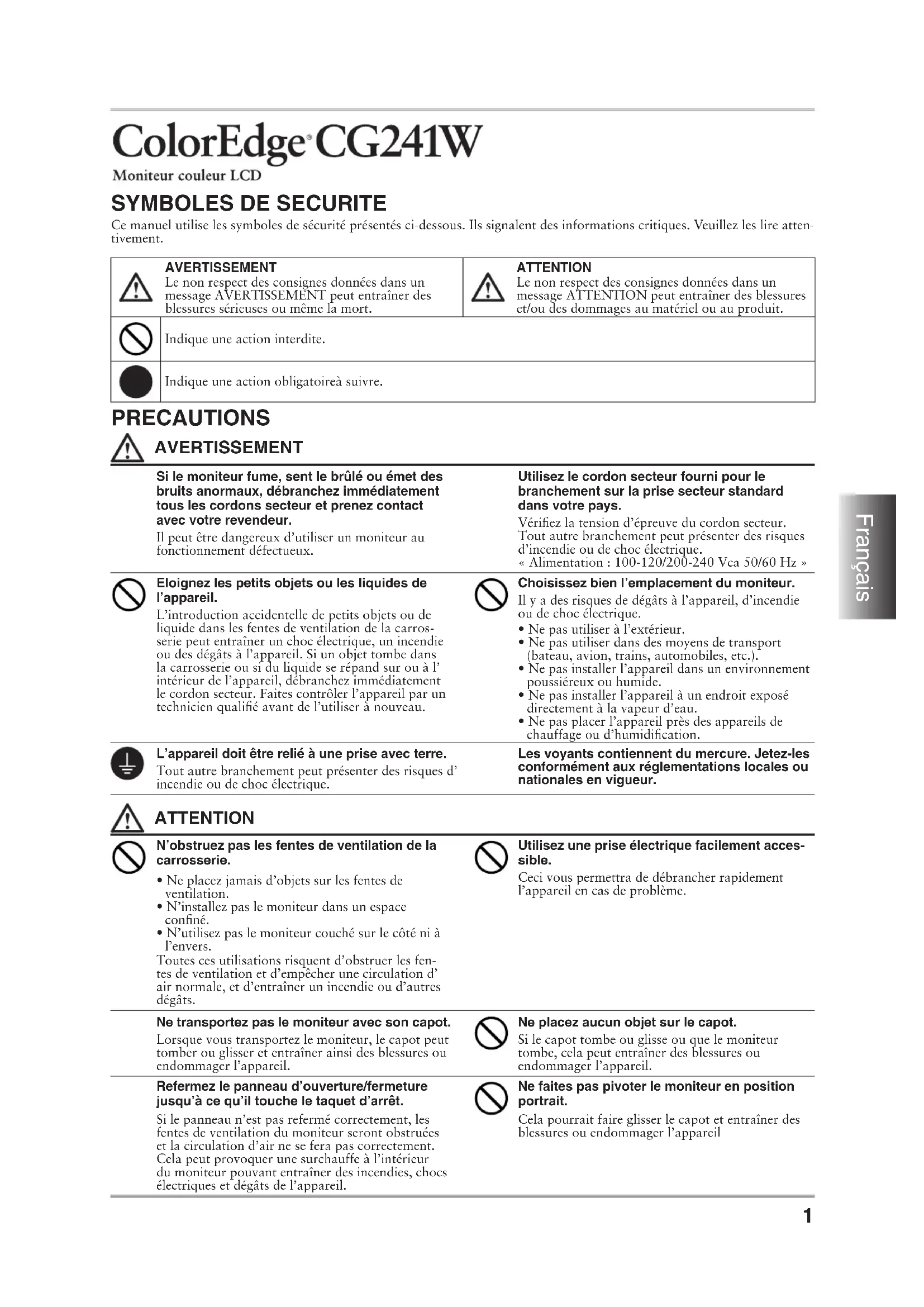

SYMBOLS DE SECURITE

Ce manuel utilise les symboles de sécurité presentes ci-dessous. Il ssignalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sécices ou même la mort.		ATTENTION Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
Indique une action interdite.
Indique une action obligatoire à suivre.

PRECAUTIONS

AVERTISSEMENT

	Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur. Il peut être dangereux d'utiliser un moniteur au fonctionnement défectueux.	Utilisez le cordon secteur fournir pour le branchement sur la prise secteur standard dans votre pays. Vérifiez la tension d'épreuve du cordon secteur. Tout autre branchement peut présenter des risques d'incendie ou de chic électrique. « Alimentation : 100-120/200-240 Vca 50/60 Hz »
Eloignez les petits objets ou les liquides de l'appareil. L'introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégât à l'apparil. Si un object tombe dans la carrosserie ou si du liquide se répand sur ou à l'intérieur de l'apparil, débranchez immédiatement le cordon secteur. Faibles contrôler l'apparil par un technicien qualifié avant de l'utiliser à nouveau.	Choisissez bien l'emplacement du moniteur. Il y a des risques de dégât à l'apparil, d'incendie ou de chic électrique. • Ne pas utiliser à l'extérieur. • Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.). • Ne pas installer l'apparil dans un environnement poussiècux ou humide. • Ne pasinstaller l'apparil à un endroit exposé directement à la vapeur d'eau. • Ne pas placer l'apparil près des apparils de chauffage ou d'humidification.
L'appareil doit être relié à une prise avec terre. Tout autre branchement peut partager des risques d'incendie ou de chic électrique.	Les voyants contiennent du mercury. Jetez-les conformément aux réglementations locales ou nationales en vigueur.
ATTENTION
N'obtruez pas les fentes de ventilation de la carroserie. • Ne place jamais d'objets sur les fentes de ventilation. • N'installé pas le moniteur dans un espace confiné. • N'utilise pas le moniteur couche sur le côté ni à l'envers. Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d'empêcher une circulation d'air normale, et d'entrahir un incendie ou d'autres dégats.	Utilissez une prise électrique facilement accessible. Ceci vous permettra de débrancher rapidement l'apparil en cas de problème.
Ne transportez pas le moniteur avec son capot. Lorsque vous transportez le moniteur, le capot peut tomber ou glisser et entraîner ainsi des blessures ou endommager l'apparil.	Ne place aucun object sur le capot. Si le capot tombe ou glisse ou que le monitaur tombe, cela peut entraîner des blessures ou endommager l'apparil.
Refermez le panneau d'ouverture/fermeture jusqu'à ce qu'il touche le taquet d'arrêt. Si le panneau n'est pas reféréé correctement, les fentes de ventilation du moniteur seront obstruées et la circulation d'air ne se fera pas correctement. Cela peut provoquer une surchauffe à l'intérieur du moniteur pouvant entraîner des incendies, chocs electriques et dégât snc d'apparil.	Ne faites pas pivoter le moniteur en position portrait. Cela pourrait faire glisser le capot et entraîner des blessures ou endommager l'apparil

Contenu de l'emballage

Verifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez notre revendeur local si l'un des éléments est manquant ou abimé.

REMARQUE

Veuillez conserve le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

Moniteur
Cordon d'alimentation
Cable de signal numérique (FD-C39)
- Câble de signal analogue (FD-C16)
Cable EIZO USB (MD-C93)
- Capot
- Vis de montage (M4 x 12, 4 pieces)
Kit de nettoyage « ScreenCleaner »

• EIZO LCD Utility Disk (CD-ROM)
• Logiciel d'étalonnage "ColorNavigator"
• Manuel d'utilisation
• Manuel d'installation (ce manuel)
• Référence rapide de ColorNavigator
• Garantie limitée
• Informations sur le recyclage
• Certification du réglage

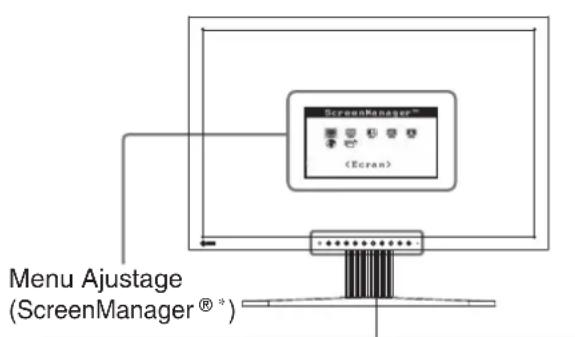

Commandes et fonctions

1	Capteur Déetecte la luminosité ambiente. Fonction BrightRegulator.	Consultez le manuel d'utilisation inclus sur le CD-ROM.
2	Touch de Verrouillage des réglages	Cette fonction verrouille les touches pour maintainir l'état régle ou défini ni précédemment.
3	Touch de sélection du signal d'entrée	Pour commuter les signaux d'entrée de l'affichage lors de la connexion de 2 PC au moniteur.
4	Touch Mode Permet de changer le mode d'affichage.	Uster automatiquement l'écran. (entree analogue uniquement)
5	Touch de réglage Auto Pour ajuster le menu Ajustage, pour selectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.	Pour selectionner un élément d'affustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l'aide du menu Ajustage.
6	Touch de validation Pour afficher le menu Ajustage, pour selectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
7	Touches de commande (Gaughe, Bas, Haut, Droite)	Pour selectionner un élément d'affustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l'aide du menu Ajustage.
8	Touch d'alimentation Pour mettre sous/hors tension.
9	Voyant d'alimentation Pour indiquer l'état de fonctionnement du moniteur.	Bleu: En fonctionnement Orange: Economie d'énergie Eteint: Hors tension Bleu clignotant (2 énergie): Lorsque le minuteur est définis dans ColorNavigator, indique qu'un nouveau calibrage est nécessaire (en mode CAL ou EMU).
10	Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
11	Connecteur d'alimentation Permet de raccorder le connecteur d'alimentation.	Connecteur DVI-1 x 2
12	Connecteurs de signal d'entrée	Connecteur DVI-1 x 2
13	Port USB (amont) Raccorde le cable USB pour utiliser le logiciel fourni. Consultez le manuel d'utilisation inclus sur le CD-ROM pour savoir comment utiliser ce logiciel.
14	Port USB (aval) Permet de raccorder un péripérisque USB.

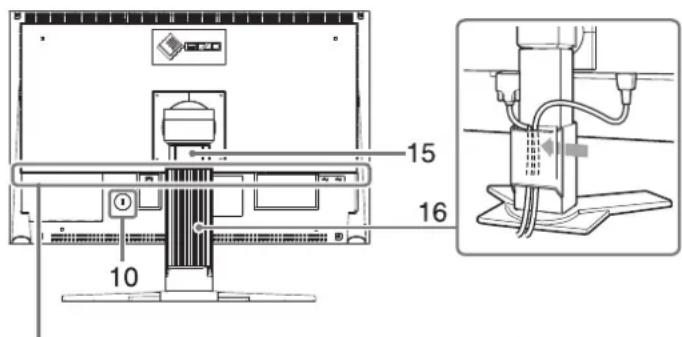

15	Pied Utilisé pour ajuster la hauteur et l'angle de l'écran du moniteur.
16	Enveloppe de cables Protège les cables du moniteur.

• ScreenManager® est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur l'utilisation de ScreenManager.)

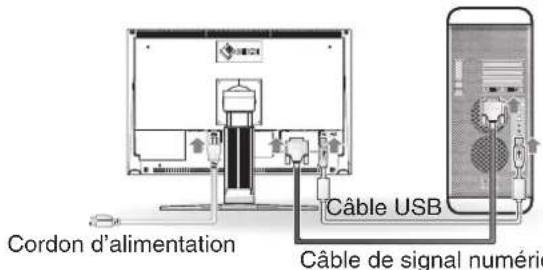

Connexion des câbles

Verifiez que le moniteur et le PC sont hors tension.

1 Connectez le moniteur au PC à l'aide d'un cable de signal correspondant aux connecteurs.

Une fois que les connecteurs de cable sont connectés, serrez les vis des connecteurs pour assurer le couplage.

Connecteurs de l'ordinateur	Câble Connecteurs du moniteur
	Câble de signal FD-C16
	Câble de signal FD-C39

2 Raccordez le moniteur à l'ordinateur avec le cable USB.

Connexion au moniteur Connexion à un ordinateur

Attention

• Le cable USB est nécessaire pour le calibrage. Veillez à raccorder le moniteur et l'ordinateur avec le cable USB.

3 Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.
4 Appuyez sur pourmettre le moniteur sous tension.

Levoyant d'alimentation du moniteur s'éclaire en bleu.

5 Mettez le PC sous tension.

L'image affichée apparait. Si une image n' apparait pas, consultez la sectio « Probleme de non-affichage d'images » pour savoir commentprocéder.

Attention

• Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus. L'alimentation du moniteur est coupé en débranchant le cordon d'alimentation.

Ajustage de la hauteur et de l'angle de I'écran

Pour permettre d'ajuster la hauteur, l'inclinaison et l'orientation de I'ecran a une position agreable pour le travail.

Installation du capot

Le capot peut réduire les reflets pour assurer la précision du rendu des couleurs.

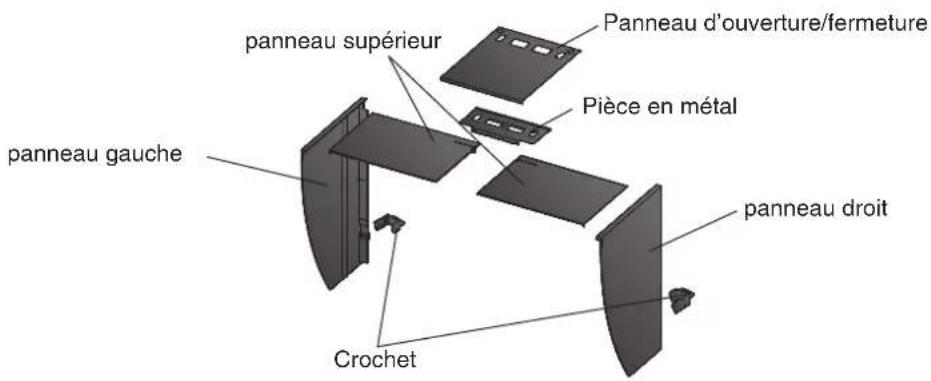

Contenu de l'emballage

Verifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage.

Montez le capot gauche et le capot droit

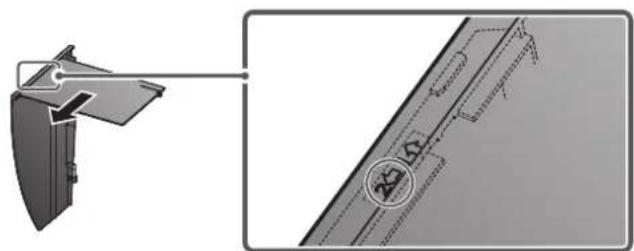

Remarque

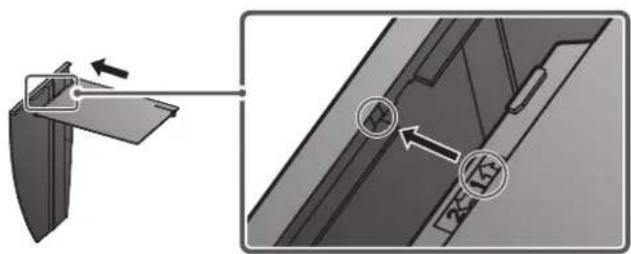

Montez les capots dans la direction des flèches indiquées sur les insertions des panneaux supérieurs des capots gauche et droit.

1 Tenez les panneaux gauche et supérieur du capot gauche de façon à ce que le film antireflet soit à l'intérieur.
2 Raccordez le panneau supérieur et le panneau gauche en alignant la flèche (1 ↑) de l'insertion du panneau supérieur sur les deux lignes de la fente d'insertion du panneau gauche.

3 Faites glisser le panneau supérieur dans la direction de la flèche (2 ). Le montage du capot gauche est terminé.

4 Montez le capot croit de la même manière.

Fixez les capots gauche et droit sur le moniteur

Attention

Veillez a installer le second capot uniquement après avoir fermement fixe le premier capot avec le crochet.

Fixez d'abord le haut du capot gauche sur le moniteur, puis attachez correctement le cote gauche du capot afin de fixer le capot sur le moniteur.

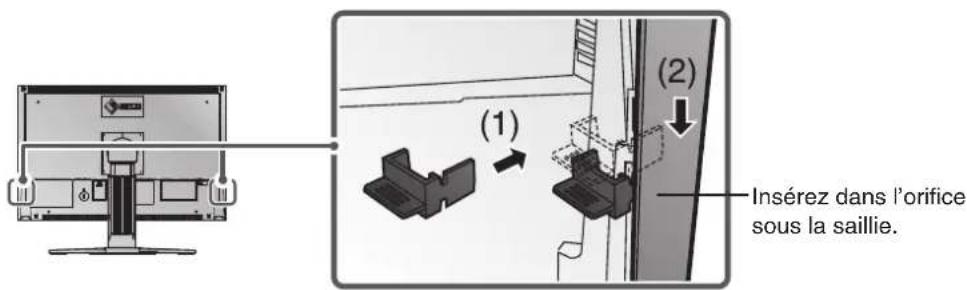

2 Insérez le crochet dans l'orifice sous la saillie à l'arrête du moniteur (1) et faites-le glisser vers le bas (2).

3 Fixez le capot droit de la meme maniere.

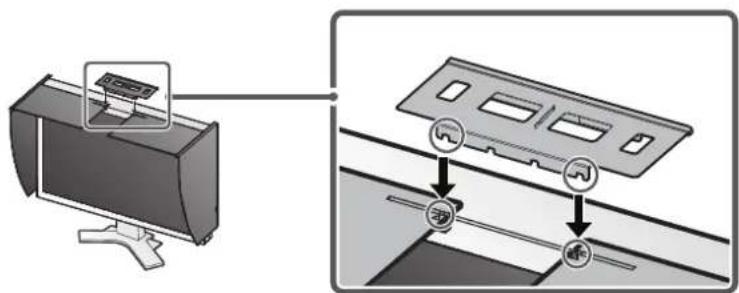

Fixez les capots gauche et croit sur le moniteur avec la piece en métal.
5 Verifiez l'emplacement des creux dans la piece et inserez la piece dans les capots gauche et droit en alignant ces creux sur les saillies (▲) dans les rainures des capots gauche et droit.

Fixez le panneau d'ouverture/fermeture sur le capot gauche.

Attention

• Ne fixez pas le panneau d'ouverture/fermeture sur le capot droit. Cela empêcherait le panneau de se fermer.

7 Placez le panneau d'ouverture/fermeture sur le haut du capot gauche (sans entrer en contact avec la piece de métal) de l'avant (1) vers l'arrête (2).

8 Faites glisser le panneau d'ouverture/fermeture vers la droite (3) jusqu'à ce qu'il touche le taquet d'arrêt sur la piece de métal.

9 Lors de l'exécution du calibrage, faites glisser le panneau d'ouverture/fermeture vers la droite afin de fixer le capteur.

Attention

• Le panneau d'ouverture/fermeture ne glisse pas sur le panneau gauche.

Préparez le moniteur pour le calibrage

Attention

• Pour plus de détails, consultez le manuel d'utilisation sur le CD-ROM.

Installer ColorNavigator

MacOS X

1 Insérez le « Disque d'Utilitaires EIZO LCD » dans le lecteur de CD-ROM.

L'icone du « EIZO LCD Utility Disk » s'affiche sur le bureau. Faites double-clic sur l'icone pour ouvrir la fenêtre.

2 Double-cliquez sur le dossier « ColorNavigator » de la fenetre.
3 Double-cliquez sur I'icone « ColorNavigator.pkg » de la fenetre.

L'installateur ColorNavigator démarre.

4 Installez le software.

Suivez les instructions pour installer le software.

Windows

1 Insérez le « Disque d'Utilitaires EIZO LCD » dans le lecteur de CD-ROM.

Le menu start s'ouvre. Cliquez sur la languette « Software »

Double-cliquez sur Iicone « Launcher.exe » si le menu ne s'ouvre pas automatiquement.

Si vous utilise Windows Vista, une boîte de dialogue « User Account Control » peut apparaitre en double-cliquant sur « Launcher.exe ». Dans ce cas, cliquez sur [Continue] pour ouvrir le menu.

2 Cliquez sur « ColorNavigator » dans le menu.

L'autre boîte de dialogue s'affiche.

3 Cliquez sur « Install » dans le menu.

L'installateur ColorNavigator démarre.

La boîte de dialogue « Installation matérielle » (Windows XP) / « Sécurité de Windows » (Windows

Vista) peut s'afficher à plusieurs reprises lorsque vous installez le pilote driver du software. Cliquez sur « Continuer » (Windows XP) / « Installer ce pilote quand même » (Windows Vista) pour installer le pilote driver du software.

Continuez l'installation du pilote driver du software jusqu'à la disparition de la boite de dialogue.

4 Installez le software.

Suivez les instructions pour installer le software.

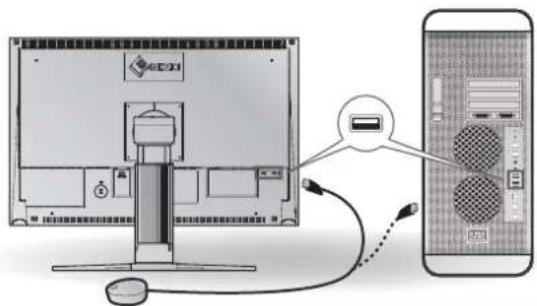

Raccordement de l'appareil de mesure

Raccordez votre apparéil de mesure au port USB en amont de votre ordinateur ou au port USB de votre monitér.

Attention

L'appareil de mesure n'est pas inclus avec ce produit.
- Consultez le manuel d'utilisation de l'appareil de mesure pour plus de détails concernant le raccordement.

Problème de non-affichage d/images

Si aucune image ne s'affiche sur le moniteur meme après avoir utilise les solutions suivantes, contactez votre revendeur local.

1. Vérifiez levoyant d'alimentation.

Symptôme Etat Cause	se possible et solution
Aucune image Levoyant ne s'allu	me pas. • Vérifiez que le cordon d'alimentation est correctement branché. Si le problème persististe, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension. • Press ©
	Levoyant s'allume en bleu. • Augmentation le niveau de la valeur de réglage RGB pour le réglage <Gain>.
	Levoyant d'alimentation s'allume en orange.	• Changez le signal d'entrée en appuyant sur ©
		• Appuyez sur une touche du clavier ou cliquez avec la souris.
		• Mettez le PC sous tension.

2. Vérifiez le message d'erreur qui apparaît à l'écran.

Ces messages s'affichent lorsque le signal d'entrée est incorrect meme si le moniteur fonctionne correctement.

Symptôme Etat Cause	se possible et solution
Uérifier signal	Le signal d'entrée n'est pas reçu.	• Vérifiez si le PC est sous tension.
Signal 2fH: 0.0kHzfU: 0.0Hz		• Vérifiez si le cable de signal est correctement connecté au PC.
		• Changez le signal d'entrée en appuyant sur S.
Erreur de Signal	La fréquence du signal est en dehors de la spécification. La fréquence de signal incorrecte est indiquée en rouge.	• Redémarrez l'ordinateur. • Passez en un mode approprié à l'aide du calculer utilisé de la carte video. Consultez le manuel de la carte video pour de plus amples détails.
