用户手册 CMOS130 KENWOOD

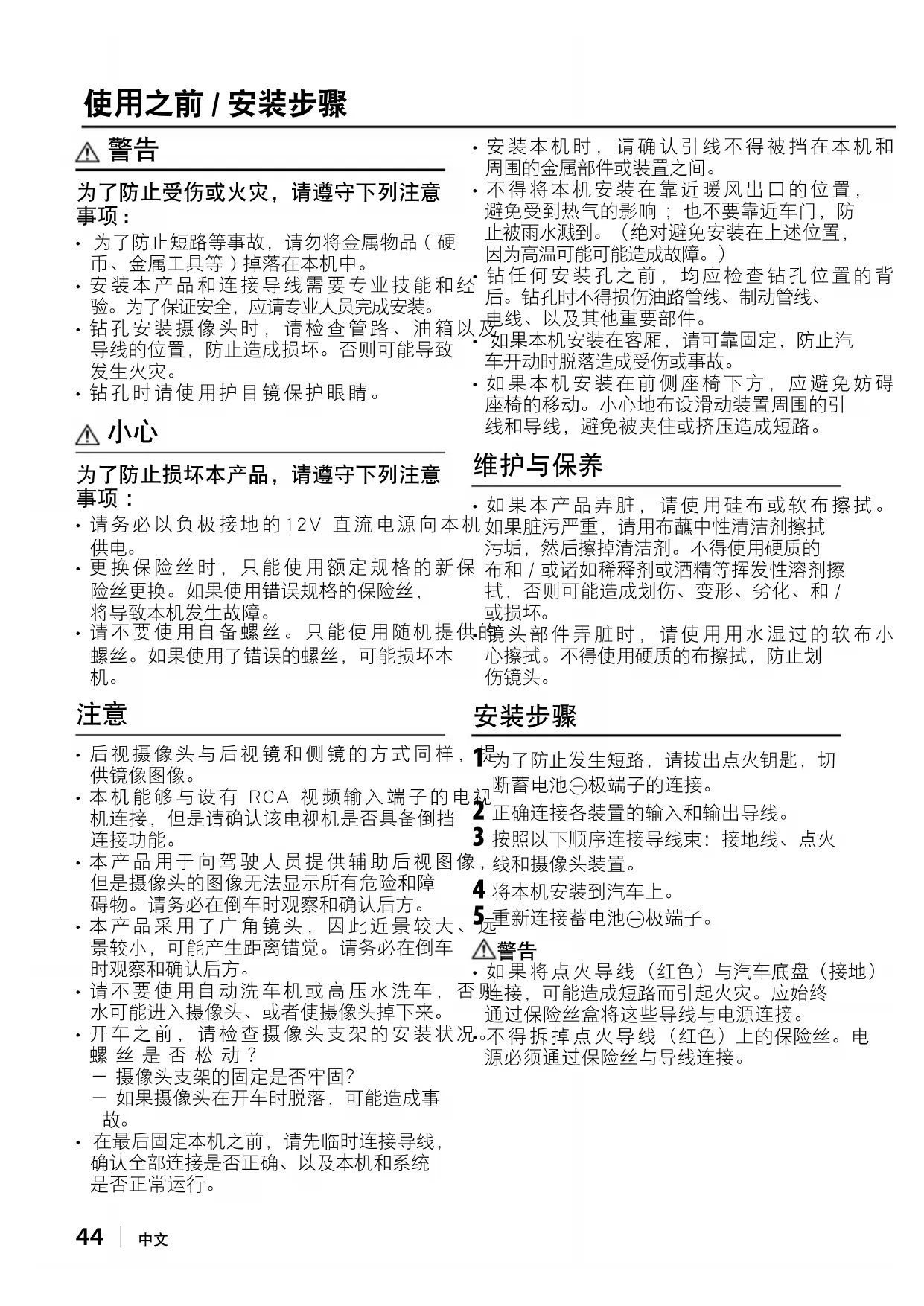

为了防止受伤或火灾，请遵守下列注意事项：

• 为了防止短路等事故，请勿将金属物品（硬币、金属工具等）掉落在本机中。
  ·安装本产品和连接导线需要专业技能和经验。为了保证安全，应请专业人员完成安装。
  ·钻孔安装摄像头时，请检查管路、油箱导线的位置，防止造成损坏。否则可能导致发生火灾。
  ·钻孔时请使用护目镜保护眼睛。

小心

为了防止损坏本产品，请遵守下列注意事项：

·请务必以负极接地的12V直流电源向本机供电。
- 更换保险丝时，只能使用额定规格的新保险丝更换。如果使用错误规格的保险丝，将导致本机发生故障。
- 请不要使用自备螺丝。只能使用随机提供螺丝。如果使用了错误的螺丝，可能损坏本机。

注意

• 后视摄像头与后视镜和侧镜的方式同样，供镜像图像。
• 本机能够与设有 RCA 视频输入端子的电机连接，但是请确认该电视机是否具备倒挡连接功能。
  ·本产品用于向驾驶人员提供辅助后视图像但是摄像头的图像无法显示所有危险和障碍物。请务必在倒车时观察和确认后方。
  ·本产品采用了广角镜头，因此近景较大、景较小，可能产生距离错觉。请务必在倒车时观察和确认后方。
• 请不要使用自动洗车机或高压水洗车，否则水可能进入摄像头、或者使摄像头掉下来。
  ·开车之前，请检查摄像头支架的安装状况螺丝是否松动？

一摄像头支架的固定是否牢固？
一如果摄像头在开车时脱落，可能造成事故。

• 在最后固定本机之前，请先临时连接导线，确认全部连接是否正确、以及本机和系统是否正常运行。

·安装本机时，请确认引线不得被挡在本机和周围的金属部件或装置之间。
- 不得将本机安装在靠近暖风出口的位置，避免受到热气的影响；也不要靠近车门，防止被雨水溅到。（绝对避免安装在上述位置，因为高温可能可能造成故障。）

钻任何安装孔之前，均应检查钻孔位置的背后。钻孔时不得损伤油路管线、制动管线、电线、以及其他重要部件。

·如果本机安装在客厢，请可靠固定，防止汽车开动时脱落造成受伤或事故。
·如果本机安装在前侧座椅下方，应避免妨碍座椅的移动。小心地布设滑动装置周围的引线和导线，避免被夹住或挤压造成短路。

维护与保养

• 如果本产品弄脏，请使用硅布或软布擦拭。
  机如果脏污严重，请用布蘸中性清洁剂擦拭污垢，然后擦掉清洁剂。不得使用硬质的布和/或诸如稀释剂或酒精等挥发性溶剂擦拭，否则可能造成划伤、变形、劣化、和/或损坏。
  镜头部件弄脏时，请使用用水湿过的软布小心擦拭。不得使用硬质的布擦拭，防止划伤镜头。

安装步骤

为了防止发生短路，请拔出点火钥匙，切断蓄电池 极端子的连接。

2°正确连接各装置的输入和输出导线。
3 按照以下顺序连接导线束：接地线、点火头，线和摄像头装置。
4 将本机安装到汽车上。
5重新连接蓄电池 极端子。

警告

• 如果将点火导线（红色）与汽车底盘（接地）是否缠接，可能造成短路而引起火灾。应始终通过保险丝盒将这些导线与电源连接。
  不得拆掉点火导线（红色）上的保险丝。电源必须通过保险丝与导线连接。

小心

• 如果汽车点火系统没有ACC（附件电源）位置，请将点火导线与可由点火钥匙控制接通或关闭的电源连接。如果将点火导线与恒定供电的电源连接，如蓄电池导线，蓄电池将会耗尽。

• 如果保险丝熔断，请首先检查导线是否触碰而发生短路，然后使用相同规格的保险丝更换。

• 请使用聚氯乙烯绝缘带或其它类似材料绝缘未连接的导线。为了防止短路，请勿移除未连接电线末端、或端子的罩帽。

·安装本机后，请检查汽车的刹车灯、方向灯、雨刷等是否工作正常。

·安装时不要妨碍后侧的视线。

• 安装时不要从汽车的侧面突出。

• 不要在雨中或雾中安装。

• 如果湿度较高，请在安装之前将本机的安装表面擦干。

• 粘贴面潮湿会降低粘贴强度，可能导致本机脱落。

• 不要将摄像头支架安装在经氟碳树脂处理的车身上或玻璃上。

• 可能会造成后视摄像头脱落。

• 不得使本机溅到水。

• 不得使本机淋到雨。

• 不得多摄像头施加不必要的外力。

• 对使用胶带粘贴本机的位置彻底清洁。

• 有关连接其他装置的详细内容，请参照使用说明书，然后正确连接。

• 请使用导线夹或胶带固定导线。为了保护导线，请使用胶带缠绕与金属部件接触的部位。

• 布设和固定所有导线时，不得与诸如变速杆、手刹车、以及座椅轨道等活动部件接触。

• 不得将导线布设在暖风出口等较热位置。如果导线的绝缘融化或破损，导线可能发生与车身短路。

• 更换保险丝时，仅可使用保险丝盒上标明规格的保险丝更换。

• 为了使干扰降至最小，请尽可能使电视天线导线、收音机天线导线、以及RCA导线相互远离。

·请避免在高温区域布线。对发动机室内的导线，请使用波纹管保护。如果导线与汽车的高温部位接触，绝缘层可能融化造成短路，引起火灾或触电。

附件

摄像头[附带摄像头支架]……1

保险丝……1

索环.1

摄像头支架固定螺丝……1

用

安装

建议的安装位置

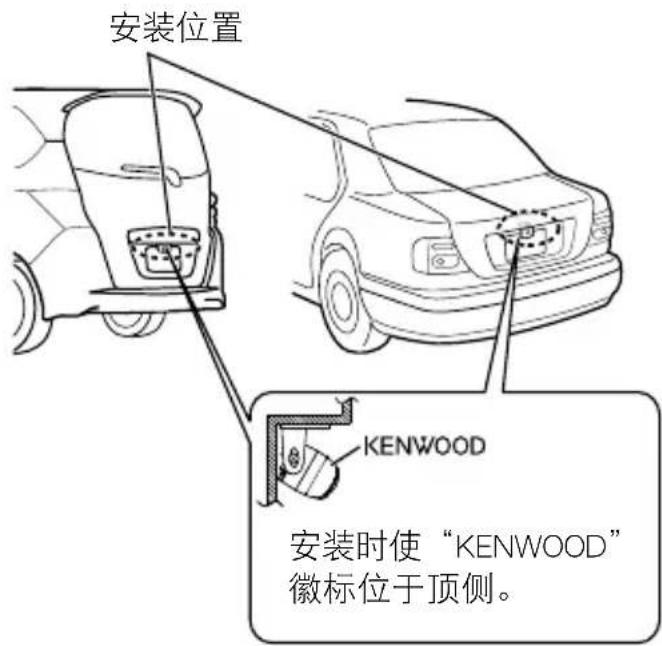

汽车后视摄像头的正确安装例

安装摄像头/调节角度

1 确定摄像头的安装位置。
2 清洁摄像头的安装表面。

使用市售的清洁剂，擦去粘贴摄像头支架表面上的灰尘、水分、以及油污。

3松开摄像头支架固定螺丝。

使用十字螺丝刀松开两个固定螺丝。

仅在需要时操作步骤4和5。

4 如果需要，从摄像头上取下摄像头支架，按照粘贴表面调节形状。

摄像头支架

调节摄像头支架形状，使其适合摄像头的安装位置。

5 将摄像头安装在摄像头支架上。

安装时使“KENWOOD”徽标位于顶侧。

6 使用胶带等临时固定摄像头。

请使用胶带等临时固定摄像头。

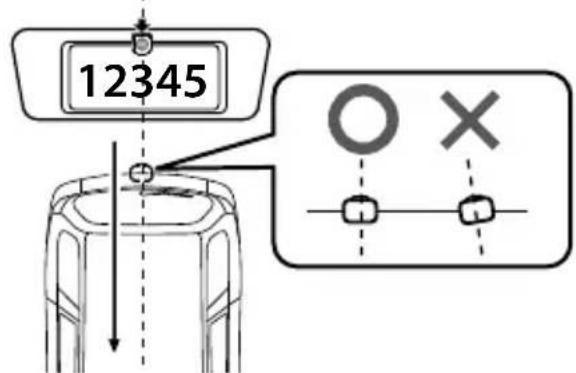

将摄像头安装在汽车的中央位置，不要遮挡汽车牌照。同时使摄像头直对汽车的前进/后退方向。请注意，不要使摄像头倾向汽车的其他方向等。

7 完成所有需要的连接。
8 显示摄像头的视频。

查看摄像头之前，请使用停车制动器，塞住车轮，避免汽车移动。否则可能发生意外事故。

关于显示摄像头的视频，请阅读视频显示器的使用说明书。

将变速杆置R（倒挡）位置，对后侧的图像。

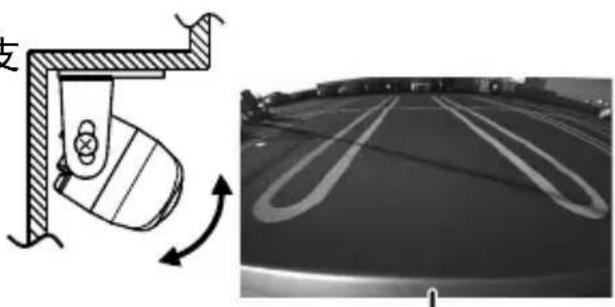

9调节摄像头的角度

调节摄像头的角度时，请注意不要拉动摄像头的导线。

调节摄像头的角度，使汽车的后侧部分或保险杠可在显示屏的底侧看到。

汽车的后侧部分或后保险杠

10完成摄像头角度的调节后，可靠地旋紧固定螺丝。

请经常检查固定螺丝。如果发现螺丝松动，请可靠旋紧。

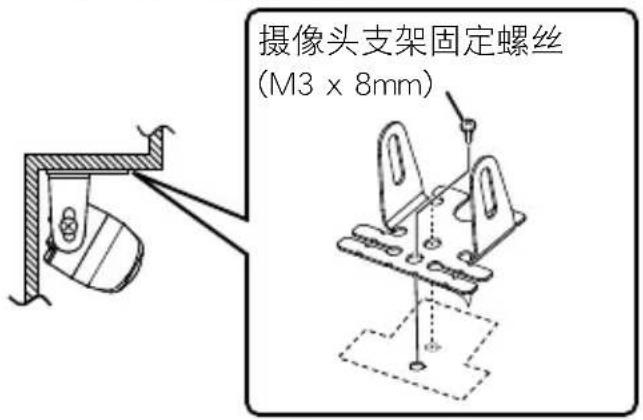

11在适当的位置可靠固定摄像头。

揭下摄像头支架上双面胶带的护纸，然后粘贴。粘贴后，用手压紧摄像头支架使粘贴牢固。

不得用手触摸粘贴面、或取下后重新粘贴，否则会降低粘贴力，导致摄像头支架脱落。如果需要，请使用摄像头支架固定螺丝将支架固定在车身上。

摄像头支架上有两个螺丝孔。请选择其中之一对准附件的安装位置。

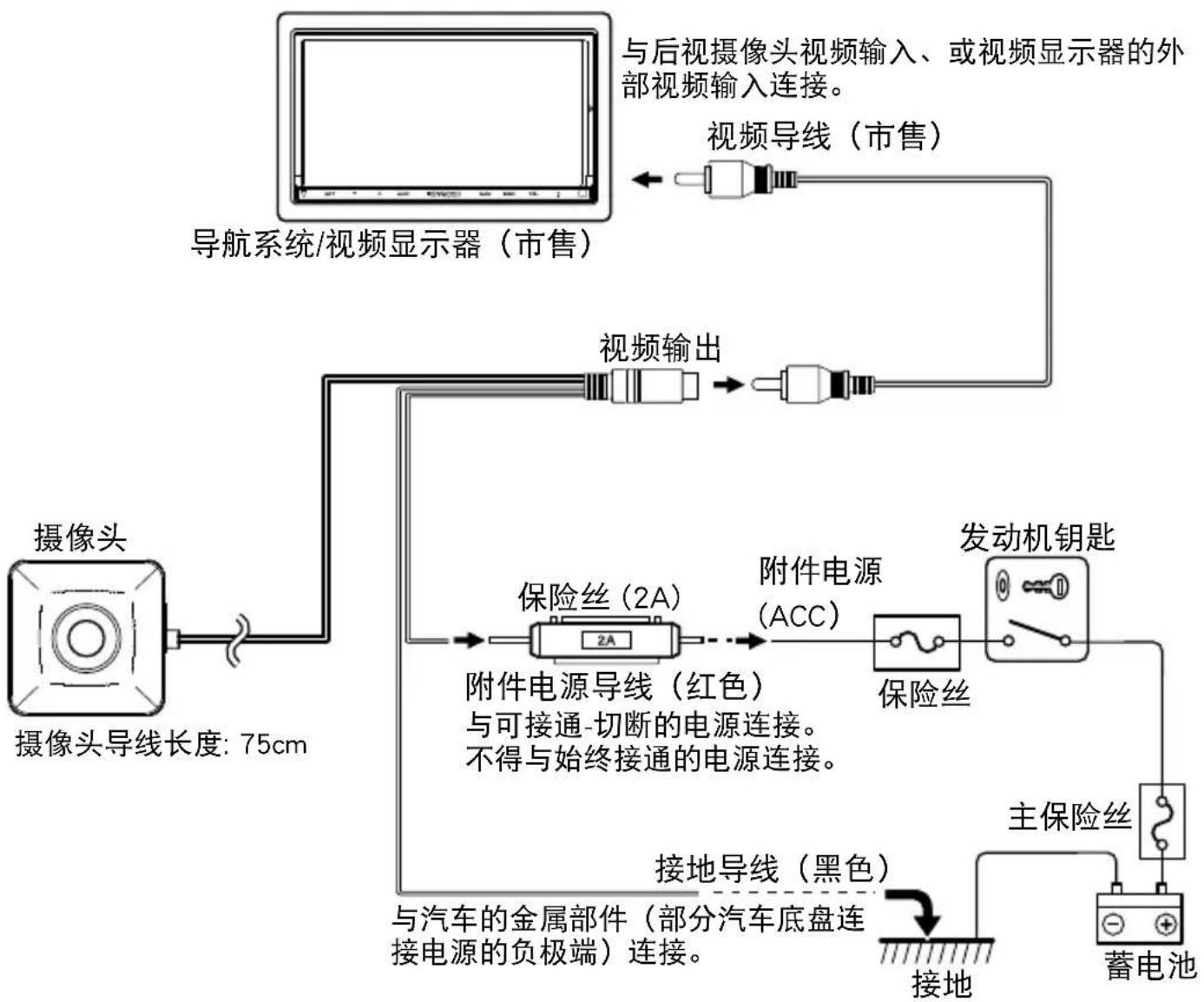

基本连接

小心

• 如果汽车的发动机钥匙没有ACC（附件电源）位置，从发动机钥匙接通时供电的导线分线，与附件电源导线连接。
• 在开始接线之前，请务必拔出发动机钥匙，并且切断蓄电池（ ）极端子的连接，防止发生短路。

摄像头装置

视频输出：广角镜像图像（后视）

传感器：1/4英寸彩色CMOS传感器

像素数量：大约380,000像素

镜头：广角，焦距 f = 1.12 ~mm ，光圈值2.2

视角：水平：大约 129^ ，垂直：大约 104^

视频输出：1.0 Vp-p/ 75Ω

照明范围：大约0.9至100,000lux

光圈系统：电子光圈

扫描系统：隔行扫描

同步系统: 内同步

尺寸（宽 × 高 × 深）

: 23.4 x 23.4 x 23.9 mm

重量：大约21g（导线除外）

一般参数

工作电压：14.4V（9.0V—16.0V）

最大耗电电流： 60mA

• 镜像图像指左右颠倒的视频图像，与在后视镜或侧镜中看到的图像相同。
• 技术规格可能变更，恕不另行通知。

产品中有毒有害物质或元素的名称及含量

本表格依据 SJ/T 11364 的规定编制。
表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T26572标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T26572标准规定的限量要求。

环保使用期限

·此图标表示了中国《电子信息产品污染控制管理办法》规定的环保使用期限。

只要用户在使用本产品时遵守注意事项中的各项规定，从制造日期开始到此图标标出的期限为止（环保使用期限）既不会污染环境也不会产生对人体有害的物质。

• 附件和消耗性零件的环保使用期限如下所示：

（不同产品中包含的附件和消耗性零件也不相同。）

电缆类、遥控器、麦克风、天线、蓝牙适配器：10年
