MANUAL DE UTILIZADOR CMOS130 KENWOOD

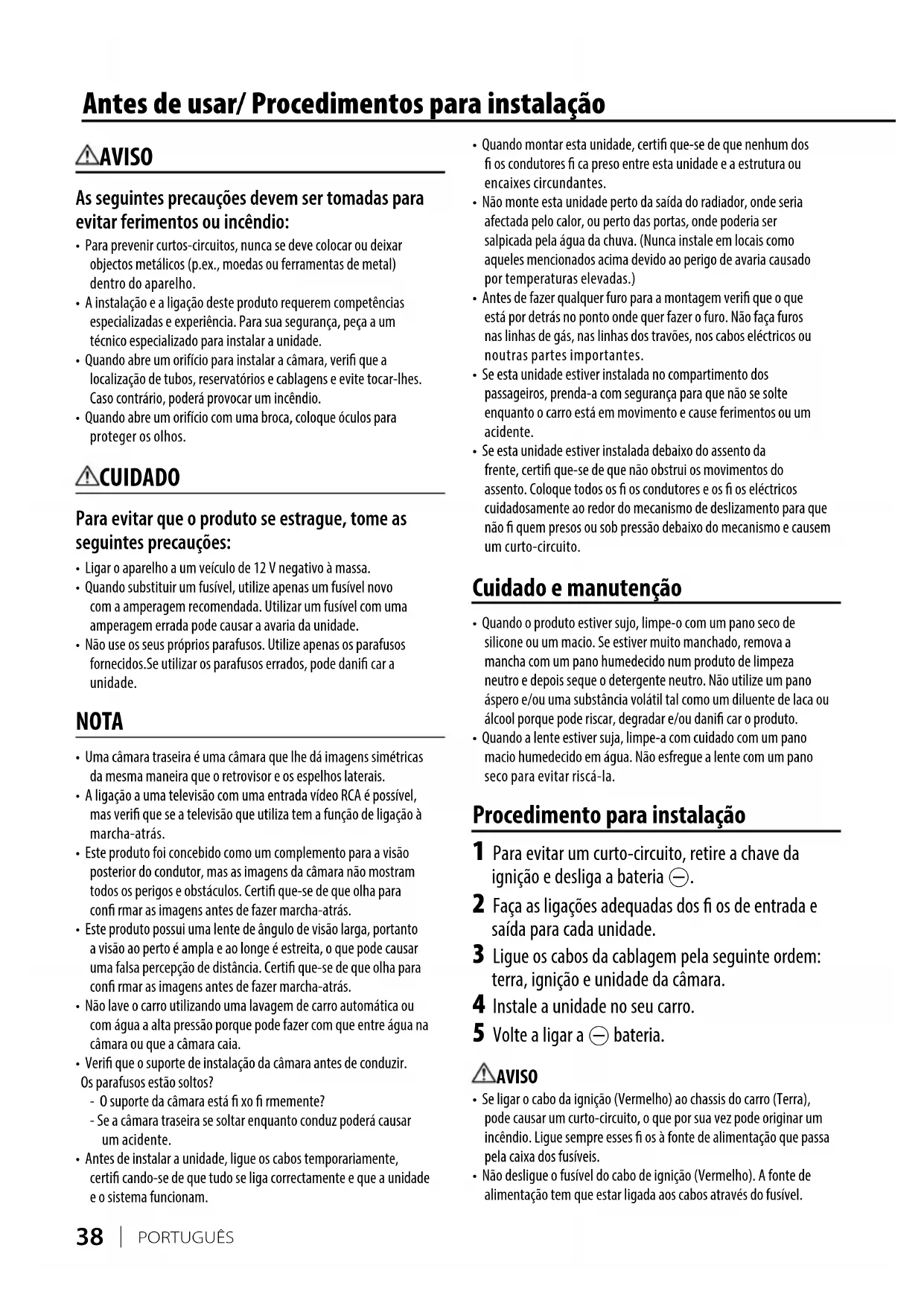

• Quando montar esta unidade, certi que-se de que nenhum dos os condutores ca preso entre esta unidade e a estrutura ou encaixes circundantes.• Não monte esta unidade perto da saída do radiador, onde seria afectada pelo calor, ou perto das portas, onde poderia ser salpicada pela água da chuva. (Nunca instale em locais como aqueles mencionados acima devido ao perigo de avaria causado por temperaturas elevadas.)• Antes de fazer qualquer furo para a montagem veri que o que está por detrás no ponto onde quer fazer o furo. Não faça furos nas linhas de gás, nas linhas dos travões, nos cabos eléctricos ou noutras partes importantes.• Se esta unidade estiver instalada no compartimento dos passageiros, prenda-a com segurança para que não se solte enquanto o carro está em movimento e cause ferimentos ou um acidente.• Se esta unidade estiver instalada debaixo do assento da frente, certi que-se de que não obstrui os movimentos do assento. Coloque todos os os condutores e os os eléctricos cuidadosamente ao redor do mecanismo de deslizamento para que não quem presos ou sob pressão debaixo do mecanismo e causem um curto-circuito. Cuidado e manutenção
• Quando o produto estiver sujo, limpe-o com um pano seco de silicone ou um macio. Se estiver muito manchado, remova a mancha com um pano humedecido num produto de limpeza neutro e depois seque o detergente neutro. Não utilize um pano áspero e/ou uma substância volátil tal como um diluente de laca ou álcool porque pode riscar, degradar e/ou dani car o produto.• Quando a lente estiver suja, limpe-a com cuidado com um pano macio humedecido em água. Não esfregue a lente com um pano seco para evitar riscá-la. Procedimento para instalação 1 Para evitar um curto-circuito, retire a chave da ignição e desliga a bateria -. 2 Faça as ligações adequadas dos os de entrada e saída para cada unidade. 3 Ligue os cabos da cablagem pela seguinte ordem: terra, ignição e unidade da câmara. 4 Instale a unidade no seu carro. 5 Volte a ligar a - bateria. AVISO• Se ligar o cabo da ignição (Vermelho) ao chassis do carro (Terra), pode causar um curto-circuito, o que por sua vez pode originar um incêndio. Ligue sempre esses os à fonte de alimentação que passa pela caixa dos fusíveis.• Não desligue o fusível do cabo de ignição (Vermelho). A fonte de alimentação tem que estar ligada aos cabos através do fusível. AVISO As seguintes precauções devem ser tomadas para evitar ferimentos ou incêndio:
• Para prevenir curtos-circuitos, nunca se deve colocar ou deixar objectos metálicos (p.ex., moedas ou ferramentas de metal) dentro do aparelho.• A instalação e a ligação deste produto requerem competências especializadas e experiência. Para sua segurança, peça a um técnico especializado para instalar a unidade.• Quando abre um orifício para instalar a câmara, veri que a localização de tubos, reservatórios e cablagens e evite tocar-lhes. Caso contrário, poderá provocar um incêndio.• Quando abre um orifício com uma broca, coloque óculos para proteger os olhos. CUIDADO Para evitar que o produto se estrague, tome as seguintes precauções:
• Ligar o aparelho a um veículo de 12 V negativo à massa.• Quando substituir um fusível, utilize apenas um fusível novo com a amperagem recomendada. Utilizar um fusível com uma amperagem errada pode causar a avaria da unidade.• Não use os seus próprios parafusos. Utilize apenas os parafusos fornecidos.Se utilizar os parafusos errados, pode dani car a unidade. NOTA
• Uma câmara traseira é uma câmara que lhe dá imagens simétricas da mesma maneira que o retrovisor e os espelhos laterais.• A ligação a uma televisão com uma entrada vídeo RCA é possível, mas veri que se a televisão que utiliza tem a função de ligação à marcha-atrás.• Este produto foi concebido como um complemento para a visão posterior do condutor, mas as imagens da câmara não mostram todos os perigos e obstáculos. Certi que-se de que olha para con rmar as imagens antes de fazer marcha-atrás.• Este produto possui uma lente de ângulo de visão larga, portanto a visão ao perto é ampla e ao longe é estreita, o que pode causar uma falsa percepção de distância. Certi que-se de que olha para con rmar as imagens antes de fazer marcha-atrás.• Não lave o carro utilizando uma lavagem de carro automática ou com água a alta pressão porque pode fazer com que entre água na câmara ou que a câmara caia.• Veri que o suporte de instalação da câmara antes de conduzir. Os parafusos estão soltos?- O suporte da câmara está xo rmemente?- Se a câmara traseira se soltar enquanto conduz poderá causar um acidente.• Antes de instalar a unidade, ligue os cabos temporariamente, certi cando-se de que tudo se liga correctamente e que a unidade e o sistema funcionam. Antes de usar/ Procedimentos para instalação B5A-0964-00CMOS-130.indb38B5A-0964-00CMOS-130.indb38 2015/12/1014:282015/12/1014:28PORTUGUÊS

• Se a ignição do seu carro não tiver uma posição ACC, ligue os cabos da ignição a uma fonte de alimentação que possa ser ligada e desligada com a chave de ignição. Se ligar o cabo da ignição a uma fonte de alimentação com um fornecimento constante de energia, como os cabos da bateria, a bateria pode car descarregada.

• Se o fusível fundir, primeiro certi que-se de que os cabos não estão em contacto de forma a causar um curto-circuito e, em seguida, substitua o fusível velho por um novo com a mesma amperagem.

• Isole os cabos não ligados com ta isolante ou outro material similar. Para evitar um curto-circuito, não tente remover as protecções das extremidades dos cabos que não estão ligados ou dos terminais.

• Depois de esta unidade ser instalada, veri que se os faróis dos travões, os piscas, os limpa-vidros, etc. do carro funcionam correctamente.

• Instale de maneira a que o campo de visão traseiro não que obstruído.

• Instale de maneira a que a unidade não esteja saliente da parte lateral do carro.

• Não realize a instalação com chuva ou nevoeiro.

• Quando a humidade é elevada, seque a superfície na qual a unidade vai car xada antes de instalar.

• A humidade na superfície de xação reduz a força da adesão, que pode fazer com que a unidade se solte.

• Não xe o suporte da câmara em zonas da carroçaria que tenham sido tratadas com resina de uorocarbono ou vidro.

• Pode resultar na queda da câmara traseira. - Não aplique água à unidade. - Não exponha a unidade à chuva. - Não sujeite a câmara a força desnecessária. - Limpe em profundidade onde utilizar ta para segurar a unidade.

• Consulte o Manual de instruções para detalhes sobre como ligar as outras unidades, em seguida faça as ligações correctamente.

• Segure os cabos com grampos de cabo ou ta adesiva. Para proteger os cabos, enrole ta adesiva em volta quando eles carem encostados a partes metálicas.

• Desvie e segure todos os cabos para que não toquem em peças em movimento, como a alavanca de mudanças, o travão de mão e as calhas dos bancos.

• Não deixe que os cabos passem por locais que possam car quentes, como perto da saída do radiador. Se o isolamento dos cabos derreter ou romper-se, existe o perigo do cabo provocar um curto-circuito na carroçaria.

• Quando substituir o fusível, certi que-se de que utiliza apenas um fusível com a amperagem recomendada para o conjunto portador.

• Para minimizar o ruído coloque o cabo da antena da televisão, o cabo da antena do rádio e o cabo RCA o mais longe possível uns dos outros.

• Deite os os eléctricos evitando zonas de temperaturas elevadas. Utilize tubos ondulados para a cablagem no interior da sala de máquinas. Se um cabo entrar em contacto com uma zona de temperatura elevada do veículo, o revestimento pode derreter e provocar curto-circuito, podendo conduzir ao perigo de incêndio ou de choque eléctrico. Câmara [com suporte da câmara] ..........1 Fusível..........1 Casquilho..........1 Parafuso de fixação do suporte da câmara..........1 B5A-0964-00CMOS-130.indb39B5A-0964-00CMOS-130.indb39 2015/12/1014:282015/12/1014:2840

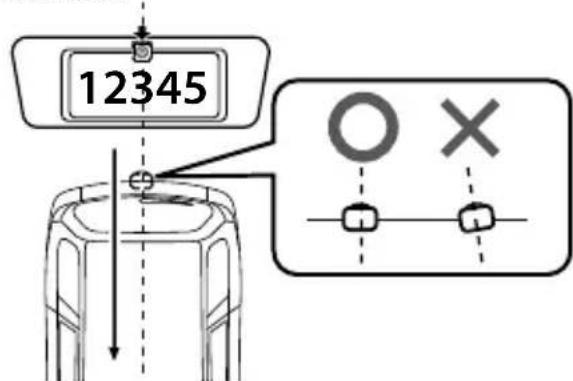

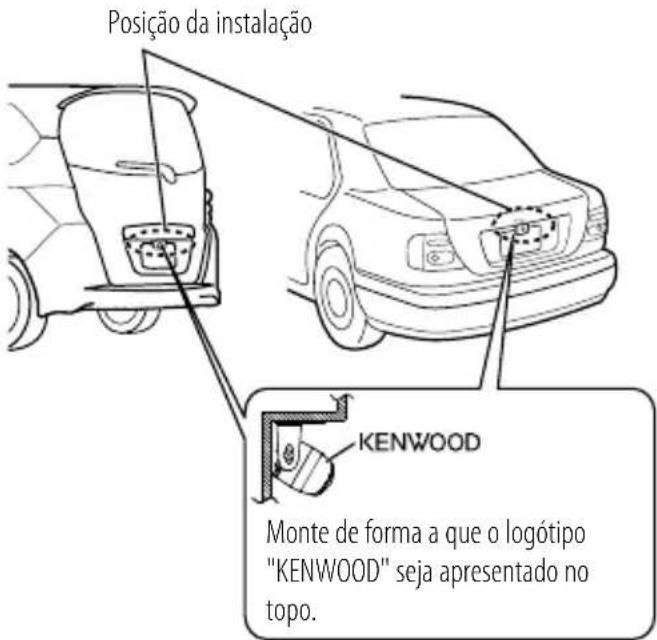

PORTUGUÊS Posição de instalação recomendada Exemplos de uma instalação correcta da câmara na parte traseira do veículoPosição da instalaçãoMonte de forma a que o logótipo "KENWOOD" seja apresentado no topo. Instalar a câmara/Ajustar o seu ângulo 1 Escolha a posição de instalação da câmara. 2 Limpe a superfície de instalação da câmara. Limpe com um produto de limpeza comercial disponível a sujidade, humidade e o óleo da superfície onde o suporte da câmara vai ser fi xado. 3 Desaperte os parafusos de retenção do suporte da câmara.Desaperte os dois parafusos restantes utilizando uma chave de fenda Phillips comercial disponível.Realize os passos 4 e 5 apenas quando forem necessários. 4 Se necessário, separe o suporte da câmara da câmara e ajuste a forma de acordo com a superfície onde vai ser fi xado.DobrarDobrarSuporte da câmaraAjuste a forma do suporte da câmara para que encaixe na posição de instalação da câmara. 5 Monte a câmara no suporte da câmara. Monte de forma a que o logótipo"KENWOOD" seja apresentado no topo. 6 Fixe a câmara temporariamente com fi ta adesiva, etc.Fixe a câmara temporariamente utilizando um pedaço de fi ta adesiva, etc. Instale a câmara no centro do veículo, de modo a não ocultar a matrícula. Tenha, também, o cuidado de a instalar apontada directamente para a direcção de marcha (para a frente/para trás) do veículo. Tome cuidado para não inclinar a câmara para outras direcções do veículo, etc. 7 Conclua todas as ligações necessárias. 8 Apresente o vídeo da câmara. Antes de visualizar a câmara, aplique o travão de mão e bloqueie as rodas para que o veículo não se desloque. Caso contrário, tal pode resultar num acidente inesperado.Para visualizar as imagens de vídeo captadas pela câmara, leia o manual de instruções do seu monitor de vídeo. Altere a posição da alavanca de transmissões para a posição R (marcha-atrás) para visualizar a traseira do veículo. Instalação B5A-0964-00CMOS-130.indb40B5A-0964-00CMOS-130.indb40 2015/12/1014:282015/12/1014:28PORTUGUÊS

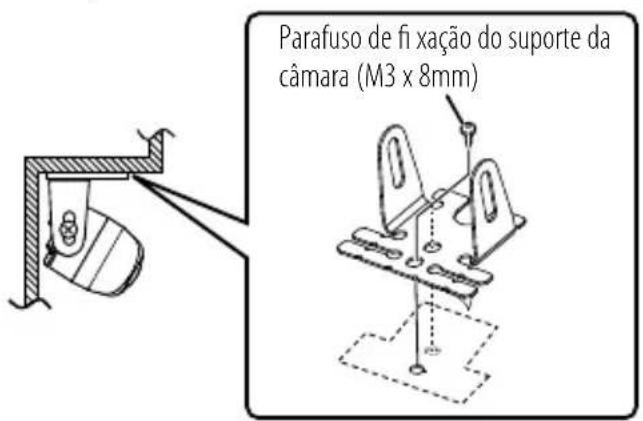

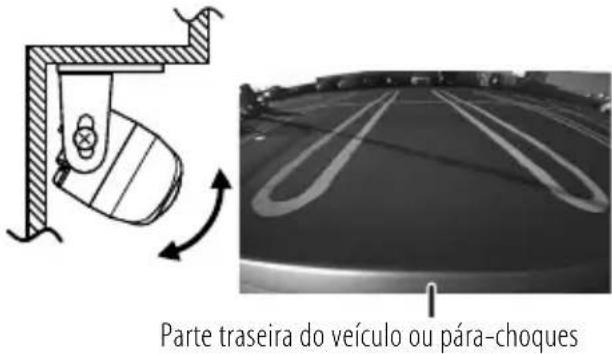

9 Ajuste o ângulo da câmara Ao ajustar o ângulo da câmara, tenha cuidado para não esticar o cabo da câmara. Ajuste o ângulo de modo a que a parte traseira do veículo ou o pára-choques seja visível na parte inferior do monitor. Parte traseira do veículo ou pára-choques 10 Depois de ter ajustado o ângulo da câmara, aperte fi rmemente os parafusos de retenção. Inspeccione os parafusos de retenção periodicamente. Se estiverem soltos, aperte-os fi rmemente. 11 Fixe a câmara fi rmemente na posição. Retire o papel de cobertura da fi ta adesiva face dupla no suporte da câmara e fi xe-a. Depois de ter fi xado, prima o suporte da câmara com o seu dedo para garantir uma forte adesão. Não toque na superfície da fi ta adesiva com a sua mão ou retire e fi xe novamente uma fi ta adesiva que já foi fi xada, porque tal degrada a força adesiva e pode fazer com que o suporte da câmara se descole. Se necessário, segure o suporte na carroçaria utilizando o parafuso de fi xação do suporte da câmara. O suporte da câmara dispõe de dois orifícios para o parafuso. Seleccione um destes orifícios para defi nir a posição de fi x a ç ã o . Parafuso de fi xação do suporte da câmara (M3 x 8mm) B5A-0964-00CMOS-130.indb41B5A-0964-00CMOS-130.indb41 2015/12/1014:282015/12/1014:2842

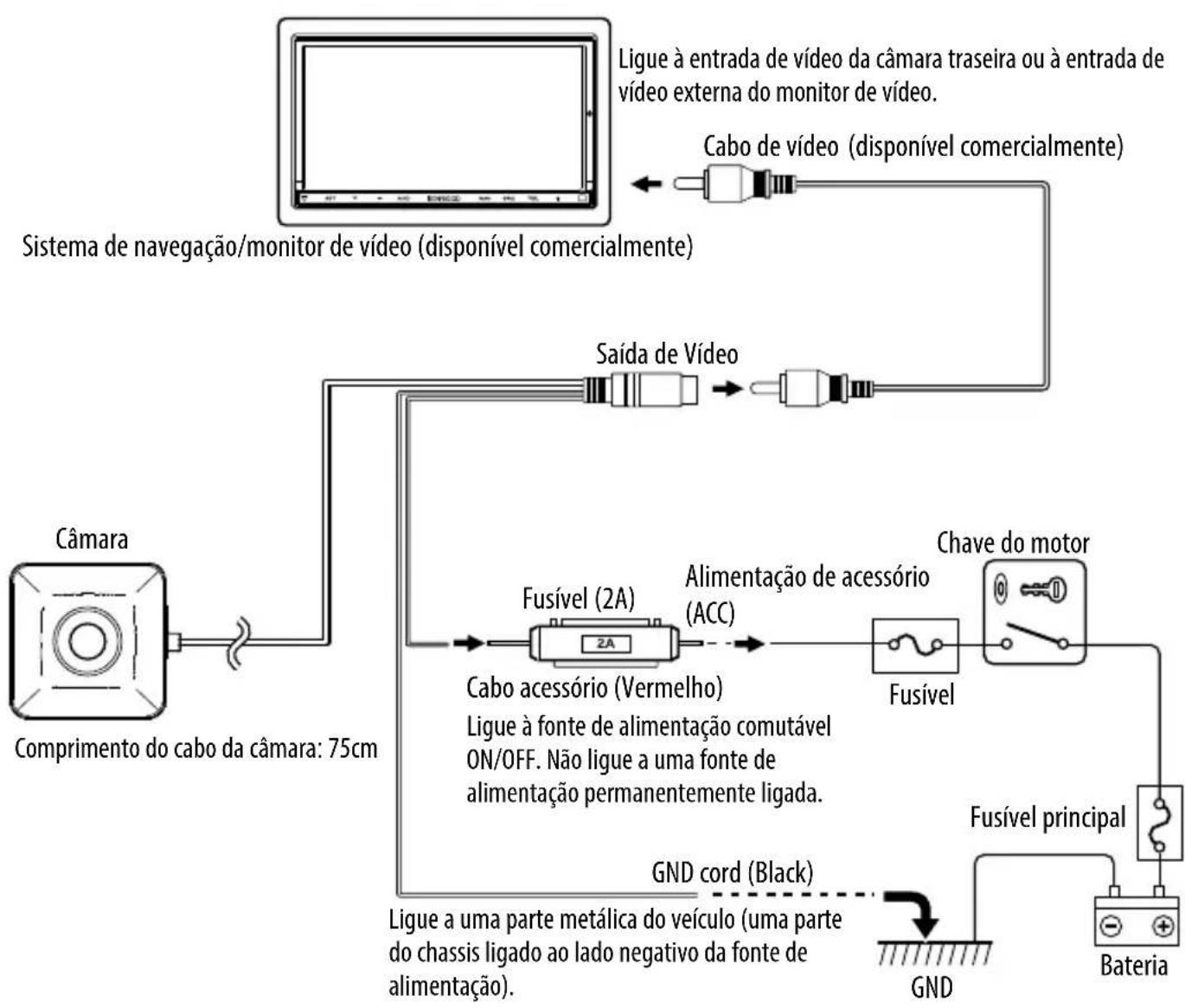

PORTUGUÊS Ligações Cabo de vídeo(disponível comercialmente) Sistema de navegação/monitor de vídeo (disponível comercialmente) GND cord (Black) Cabo acessório (Vermelho) GND Bateria Fusível principal Fusível Chave do motor Ligue a uma parte metálica do veículo (uma parte do chassis ligado ao lado negativo da fonte de alimentação). CUIDADO

• Se a chave do motor do seu veículo não tiver a posição ACC, divida o fio com corrente quando a chave do motor estiver na posição ON e ligue-o ao cabo da alimentação de acessório.
• Antes de proceder às ligações, certifique-se de que a chave do motor não está inserida e desligue o terminal (-) da bateria para evitar a ocorrência de curto-circuito.Ligue à fonte de alimentação comutável ON/OFF. Não ligue a uma fonte de alimentação permanentemente ligada. Fusível (2A) Câmara Ligue à entrada de vídeo da câmara traseira ou à entrada de vídeo externa do monitor de vídeo. Alimentação de acessório (ACC) Ligações básicas Comprimento do cabo da câmara: 75cm Saída de Vídeo B5A-0964-00CMOS-130.indb42B5A-0964-00CMOS-130.indb42 2015/12/1014:282015/12/1014:28PORTUGUÊS

Unidade da câmara Saída vídeo : Imagem espelho do ângulo de visão larga (para visualização traseira) Sensor: Sensor CMOS a cores de 1/4 polegadas Número de pixels: Aprox. 380.000 pixels Lente : Ângulo amplo, Lente focal f=1,12 mm, valor F 2,2 Ângulos de visão : Horizontal: Aprox. 129° : : Vertical: Aprox. 104° Saída de vídeo: 1,0 Vp-p/ 75Ω Amplitude de iluminação: Aprox. 0,9 a 100.000 lux Sistema de íris: Íris electrónica Sistema de pesquisa: Entrelaçado Sistema de sincronização: Sincronização interna Dimensões (LxAxD): 23,4 x 23,4 x 23,9 mm Peso:Aprox. 21 g (sem cabo) Geral Tensão de funcionamento: 14,4V (9,0 V – 16,0 V) Consumo máx. de corrente: 60 mA

• A imagem espelho significa que a imagem do vídeo inverte a esquerda e a direita exactamente como a imagem vista no retrovisor ou no espelho lateral.

• As especificações podem ser alteradas sem prévia notificação. Informação sobre a eliminação de equipamentos electrónicos e eléctricos usados e de baterias (aplicável em países que tenham adoptado sistemas de recolha diferenciada de resíduos) Produtos e baterias com o símbolo (contentor de lixo com rodas barrado com uma cruz) não podem ser eliminados como lixo doméstico. As baterias e os equipamentos elétricos e eletrónicos usados devem ser reciclados em uma instalação capaz de manusear esses itens e seus subprodutos residuais. Contacte a autoridade local para os detalhes sobre a localização da instalação de reciclagem mais próxima. A reciclagem e eliminação de lixo adequada ajudará a preservar os recursos naturais, ao mesmo tempo que prevenirá efeitos prejudiciais à nossa saúde e meio ambiente. Aviso: O sinal “Pb” abaixo do símbolo para baterias indica que a bateria contém chumbo. Especifi cações B5A-0964-00CMOS-130.indb43B5A-0964-00CMOS-130.indb43 2015/12/1014:282015/12/1014:2844
