PDPS58 - 扬声器 PIONEER - 免费用户手册

产品类型	先锋等离子电视机音箱
品牌	先锋
型号	PDP-S58 (PDPS58)
类别	音箱
音响系统	倒相式
配置	2路
低音单元	锥形 6.6厘米 × 10.6厘米
高音单元	半圆顶型 2.5厘米
额定阻抗	6 Ω
频率范围	60赫兹 – 30,000赫兹
分频点	3千赫兹
灵敏度 (1米, 1瓦)	80分贝
最大承受功率	18瓦
额定承受功率	6瓦
安装	安装于先锋等离子电视机上（附带螺丝）
附带配件	2根音箱线，16颗安装螺丝（M5×10毫米），4块固定板，使用说明书
箱体保养	使用干爽或微湿软布，避免使用腐蚀性产品
安全注意事项	请勿通过音箱抬起屏幕；仅与先锋等离子电视机配合使用；注意线缆极性
兼容性	仅适用于先锋等离子电视机

常见问题 - PDPS58 PIONEER

这款音箱兼容哪些类型的电视机？

这款音箱专为先锋等离子电视机设计。请仅与兼容型号搭配使用，以免造成损坏。

如何将音箱安装在电视机上？

将附带固定板按左右标记安装在音箱背面。将螺丝暂时拧在电视机上，通过宽槽挂上音箱，然后向下移动锁定。最后拧紧所有螺丝。

如何连接音箱线？

使用附带线缆。将灰色线接红色端子，黑色线接黑色端子，注意极性。将线插入卡扣并松开以锁定。

如果没有声音怎么办？

检查音箱线是否正确插入并紧固。确保绝缘层未接触端子。轻拉线缆确认连接。

这些音箱可以用于其他电视机吗？

不可以，它们仅为先锋等离子电视机设计。与其他设备搭配使用可能会损坏音箱或引发火灾。

如何保养音箱箱体？

用干软布擦拭灰尘。如有污垢，使用蘸有稀释肥皂水的湿布，然后擦干。避免使用化学品、蜡或稀释剂。

建议的最大功率是多少？

最大承受功率为18瓦，额定功率为6瓦。请勿超出这些限制以免过载。

我可以将音箱安装在墙壁支架上吗？

可以，将音箱固定在电视机上后，您可以将整套设备安装在墙壁支架上。详情请参阅支架说明书。

安装后如何整理线缆？

使用电视机附带的快速扎带和眼型扎带。将扎带放入电视机背面的孔中，固定线缆，不要过度拧紧。

如果音箱发出失真声音怎么办？

检查连接极性：反接线可能导致低音减弱和立体声效果下降。同时确保音量不要过高或高音过度提升。

用户手册 PDPS58 PIONEER

在使用該揚聲器系統之前，請通讀操作手冊，以獲知如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請將其妥善保管以備日後參考。

注意

關於兼容性

本產品專門設計用於先鋒電漿顯示器。有關相容性的詳情，請就近諮詢先鋒授權經銷商或服務中心。

關於安裝與固定

• 請勿藉由搬動兩側的揚聲器來抬起顯示器。揚聲器有可能會脫落，因此請藉由托住顯示器底部及其把手來搬動顯示器。

• 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否則揚聲器可能會從本機脫開，甚至於掉落。
• 安裝揚聲器時，請將螺絲擋緊。
  當揚聲器受到外部的影響時，請充分注意揚聲器的處理，以免損壞護網和音箱。
• 在揚聲器附近放置CRT電腦屏幕或CRT監視器可能會導致干擾或色彩失真。如果出現這種情況，請使監視器遠離揚聲器。

關於輸入端子

• 為防止因輸入過載而導致揚聲器系統損壞，請務必遵循以下注意事項：
  請勿將該揚聲器用於指定的先鋒電漿顯示器之外的設備。否則可能導致損壞或火災。
• 改變連接或安裝方法時，務必先將連接設備的電源關掉，並將電線插頭從牆壁上的插座中拔出。
• 使用音調控制功能來增強高音時，請勿將放大器音量開得太大。

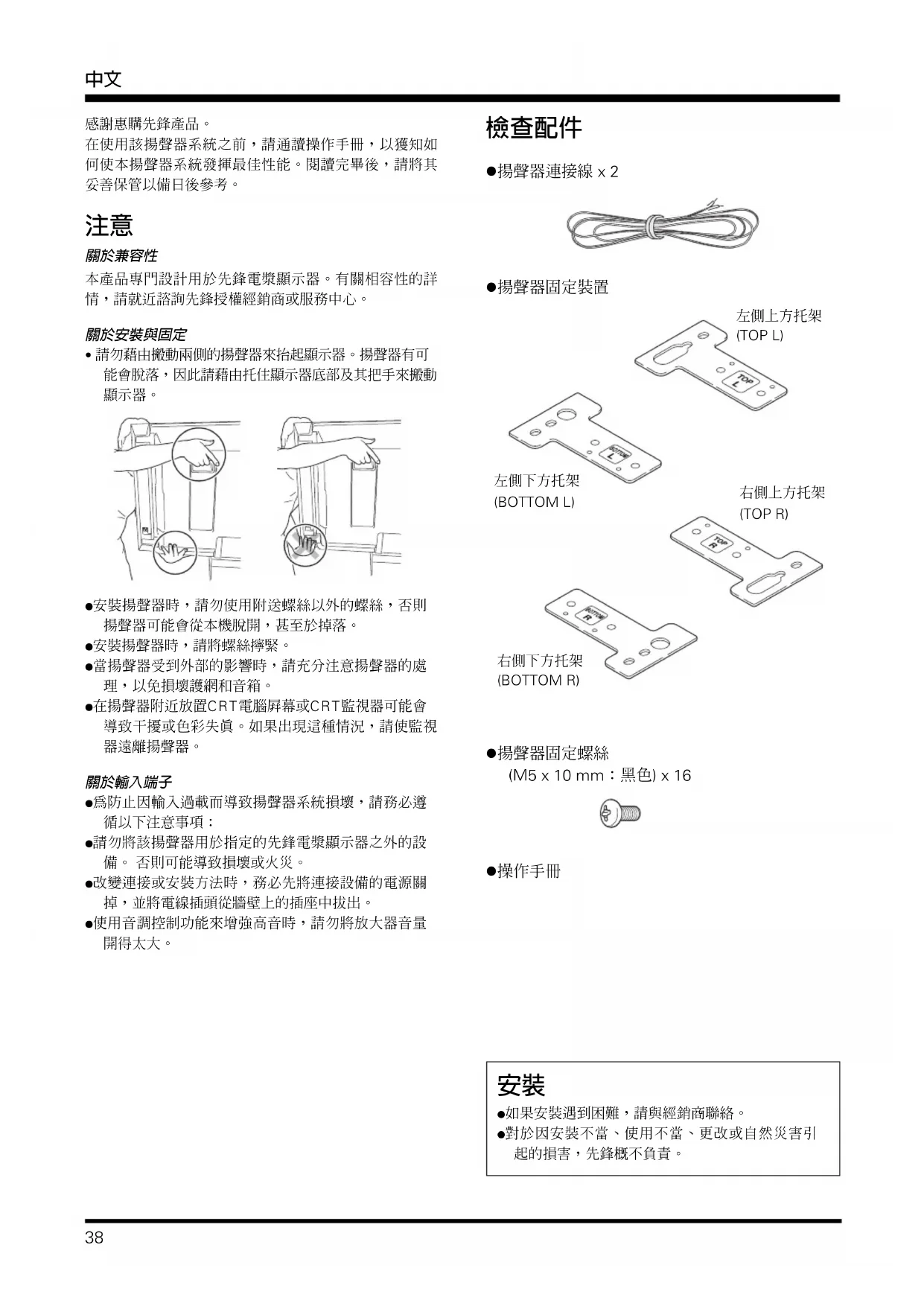

檢查配件

揭聲器連接線 × 2

揉聲器固定裝置

• 揚聲器固定螺絲 (M5 x 10 mm: 黑色) x 16

操作手册

安装

如果安裝遇到困難，請與經銷商聯絡。
-對於因安裝不當、使用不當、更改或自然災害引起的損害，先鋒概不負責。

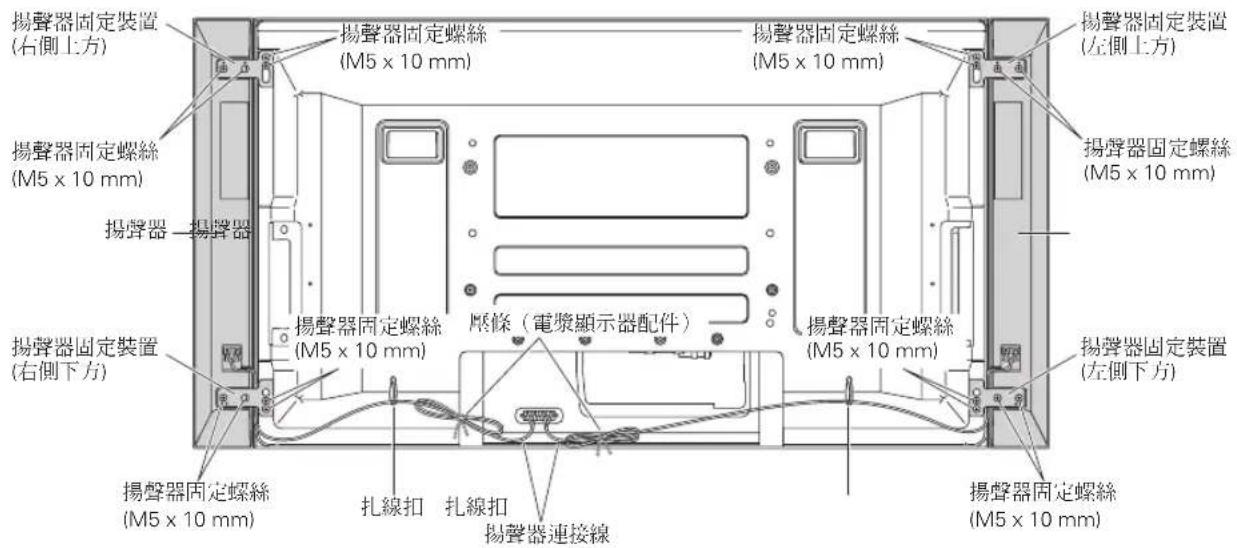

電漿顯示器配備

已安裝揚聲器的電獎顯示器

使用桌上支架時：

備註：

在安裝揚聲器前，請先為電漿顯示器安裝PDK-TS29系列桌上支架（或其他先鋒電漿顯示器支架）。

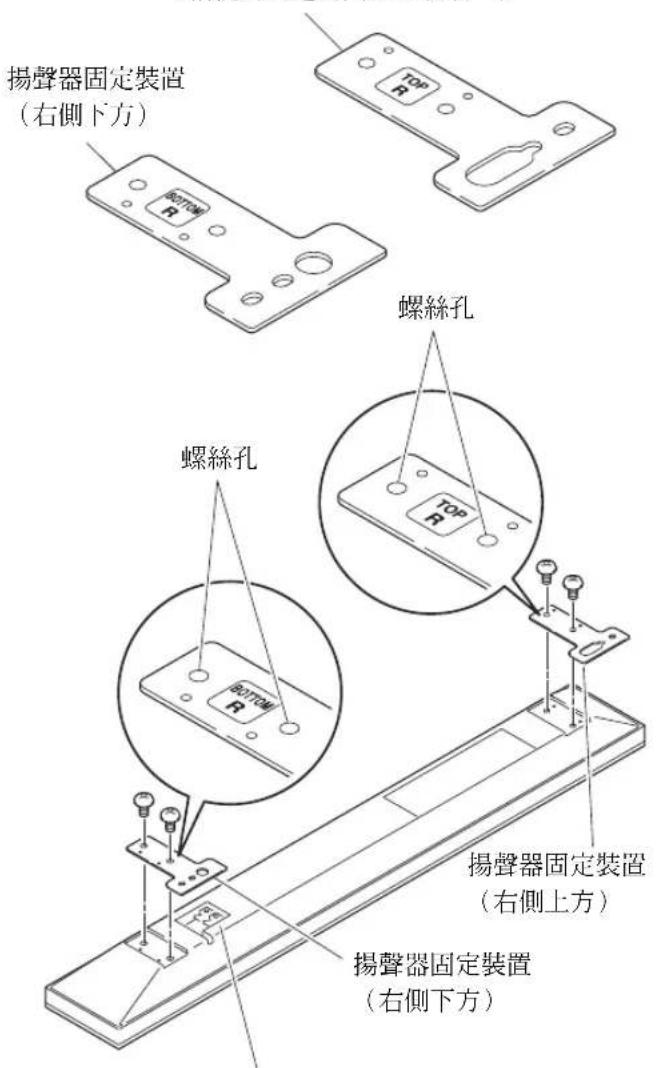

1結合揚聲器與固定裝置。

揚聲器分左右兩側。在您固定它們之前，請先檢查背面標籤以免安裝錯誤。

左右揚聲器各有一組用來固定上下方的裝置。請將正確的固定裝置安裝到揚聲器背面的上、下方，並以隨附的螺絲鎖上。（圖例所示者爲右側固定裝置之安裝。相同步驟亦適用於左側之固定裝置。）

揚聲器固定裝置（右側上方）
（槽縫的用途爲固定至頂端。）
將揚聲器的端子（位於底部）朝向您。

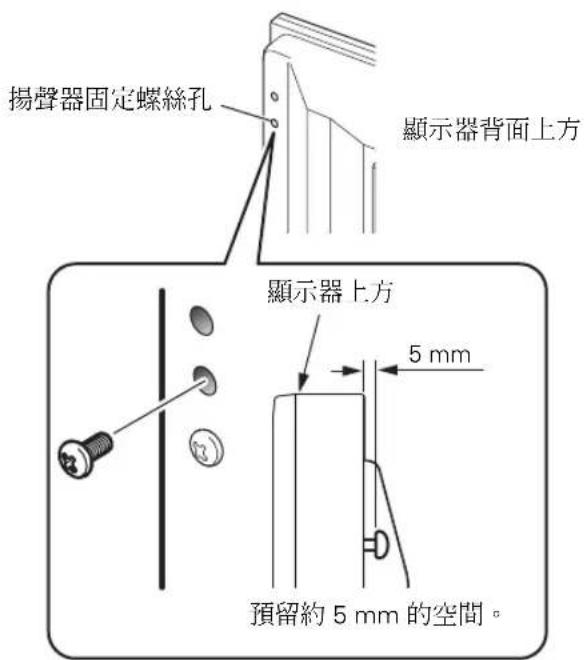

2在顯示器的背面上方，將一顆隨附的螺絲鎖入揚聲器的固定螺絲孔（共有兩個螺絲孔，請鎖入較偏下方者）。

請勿鎖緊。留下約 5mm 的空間，稍後再鎖緊。

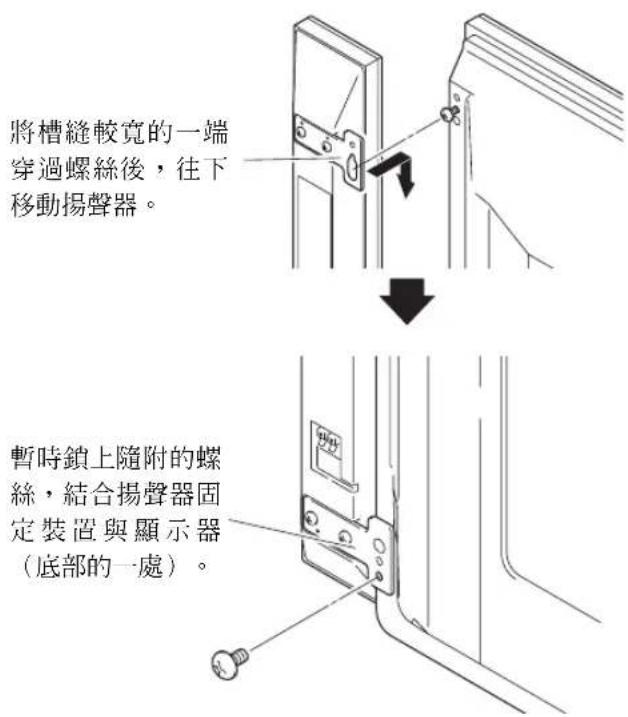

3 將揚聲器固定裝置的槽縫較寬的一端穿過您剛剛鎖上的螺絲，然後往下移動使其卡至定位；暫時鎖入下方螺絲。

將揚聲器固定裝置（上方）槽縫較寬的一端穿過螺絲，然後將揚聲器往下移動使其卡至定位。

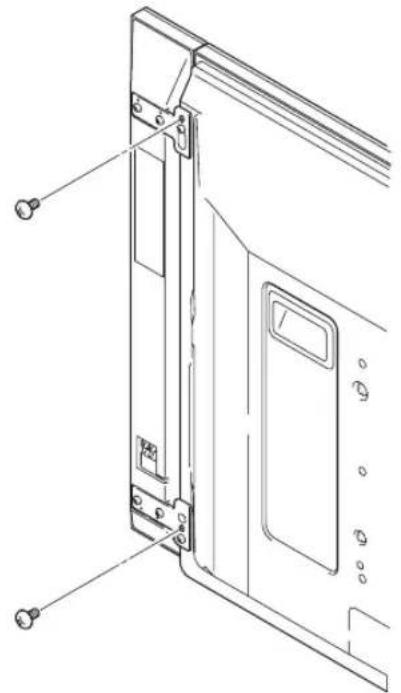

4 調整揚聲器位置，然後鎖緊上下螺絲。

1. 鍵緊揚聲器上下方的兩顆螺絲（共四顆），如此便可將揚聲器固定到顯示器上。

6將隨附的揚聲器連接線從下方穿過揚聲器與電漿顯示器中間（在揚聲器固定裝置下方）。
7將揚聲器連接線接上揚聲器（請見次頁）。
8將連接線塞入揚聲器滿槽中。

9將揚聲器連接線的另一端接到電漿顯示器的後方（請見次頁）。

將揚聲器連接線接到電漿顯示器的後方。

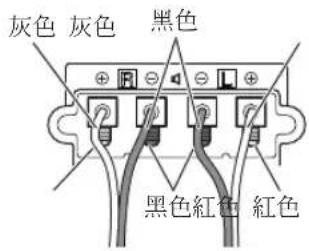

請正確地依照電漿顯示器揚聲器端子的極性來接上連接線， ④ 連接線（灰色）應接到 端子（紅色），連接線（黑色）應接到 端子（黑色）。

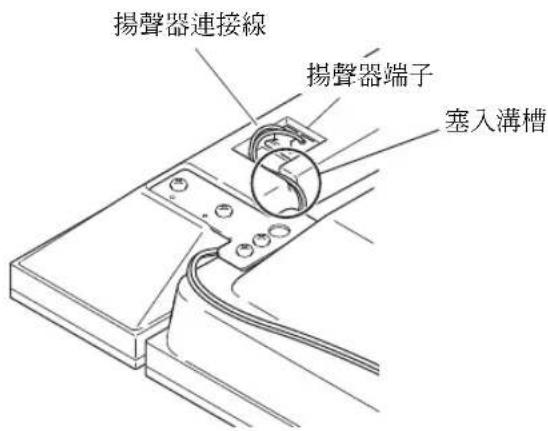

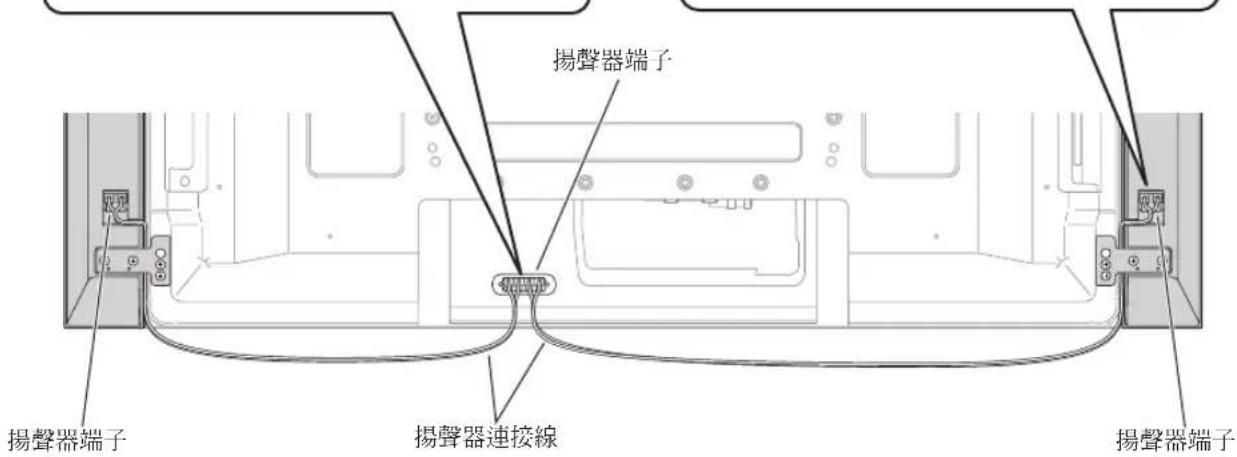

把揚聲器連接線接上揚聲器。

請正確地依照揚聲器端子的極性來接上連接線， 連接線（灰色）應接到 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。

爲使圖示清楚，圖中並未顯示桌上支架。

備註：

拉動拉柄，插入連接線。
當您鬆開拉柄時，拉柄會自動夾住揚聲器連接線。

注意

在變更配線或攜設方法前，請務必關閉連線的裝置，並從插座上拔除電源線。
如果您將揚聲器連接線插入過深，因而使絕緣部碰到揚聲器端子，反而可能導致無音效。插入連接線時，請保持看得到銅線的深度。

• 在連線後，請輕拉連接線，檢查揚聲器連接線是否牢固地連接到端子處。如果連接過鬆，將可能導致音效接收不穩定或出現雜音。
• 若因引線外露致使 與 連接線短路，將可能造成電漿顯示器的嚴重負載，導致操作中斷或故障。
• 揚聲器連接線若未依正確極性插入電漿顯示器左、右端子時，將可能導致立體聲音訊強度不足，造成重低音品質低落，或音效不穩。
• 絮繫連接線時，請勿用力拉扯。

10綱染連接線。

電漿顯示器隨附有扎線扣及壓條，以便您整理及收納過長的連接線。

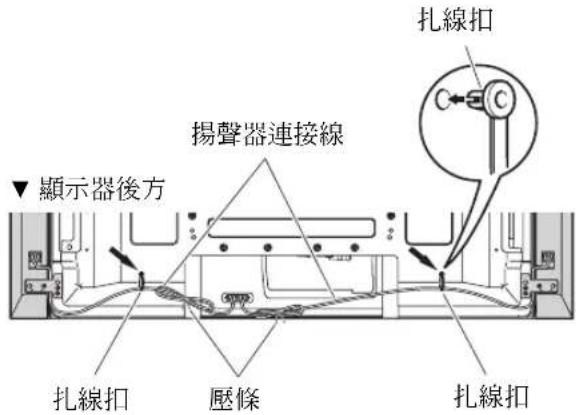

將扎線扣裝到電漿顯示器上

視您安排線路的方式而定，將扎線扣裝到下方標示有↑符號的孔中。

繫上及鬆開扎線扣

將[1]插入電漿顯示器後方正確的孔中，並將[2]扣入[1]背面的洞中以鎮上扎線扣。

扎線扣一旦扣上便很難鬆開。請小心使用。
- 用鉗子將扎線鉗轉動 90^ 朝外拉出。扎線扣材質可能隨時經過而變質，解開後可能損壞。
- 請注意勿損及連接線的任何部位。

備註：

• 請視需要使用壓條及扎線扣。
  在整理您的揚聲器連接線時，請注意綁縈方式，勿壓傷連接線。

使用壁掛裝置時：

備註：

請先把電漿顯示器放在軟墊之類的物品上，再行安裝揚聲器。

1將揚聲器安裝到電漿顯示器上（請參閱第39到42頁中步驟1到10的部份）。
2把電漿顯示器放置在壁掛裝置的固定裝置上。

詳情請參閱壁掛裝置所隨附的操作手冊。

注意

如需抬起顯示器時，請勿持握揚聲器部位。揚聲器可能鬆開，因此請持握顯示器本體的上、下部。

機殼維護

• 使用抛光布或乾布來擦拭灰塵和污垢。
• 當機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進行擦拭，然後再用乾布擦淨。請勿使用家具蠟或清潔劑。否則會損壞機殼表面。
• 切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑以及其它化學製品，因爲它們會腐蝕本機表面。
  當使用含化學製品的拭布時，請仔細閱讀該拭布的注意事項。

規格

機殼 低音反射型

所用揚聲器（兩路系統）：

高音喇叭（用於高音） 2.5cm 半球頂型

標稱阻抗 6Ω

频率範圍 60 Hz 到 30000 Hz

靈敏度（1m，1W） 80dB

容許輸入功率：

最大输入功率 18W

額定輸入功率 6W

交叉频率. 3kHz

外形尺寸

100（宽） mm× 717 （高） mm× 62 深）mm

重量 1.6kg

附件（二個揚聲器）

揚聲器連接線 × 2

螺絲（M5×10mm）×16

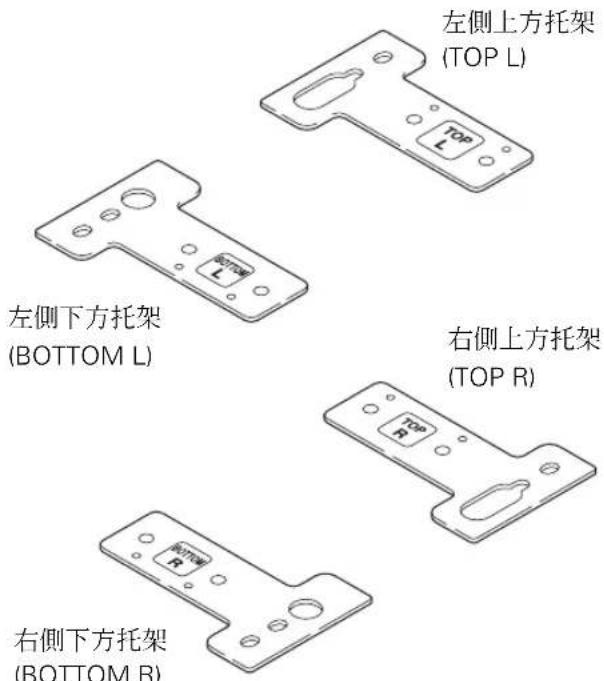

托架

左侧上方（TOPL）×1

左侧下方（BOTTOM L）×1

右側上方（TOPR）×1

右侧下方（BOTTOMR）×1

操作手册 × 1

備註：

因產品改進，規格和設計若有變更，恕不另行通知。

重要警示一將位於設備下方的型號和序號記錄下來，數字在背面。

型號

序號

保留這些號碼以備不時之需
