BEDIENUNGSANLEITUNG PDPS58 PIONEER

100 mm (W) × 717 mm (H) × 62 mm (D)

Weight 1.6 kg

Wir danken Ihnen dazu, dass Sie sich für ein Produkt von Pioneer entschieden haben.

Bitte lesen Sie vor der Verwendung ihrer Lautsprecheranlage. These Anleitung aufmerksam durch, um die Vorzüge des Systems optimal ausnützen zu konnen. Nach dem Sie die Bedienungsanleitung durchgelesen haben, bewahren Sie sie sorgfältig auf, um sich im Bedarfsfall jederzeit darauf beziehen zu konnen.

VORSICHT

Hinweis zur Kompatibilität

Dieses Produkt ist für den ausschließlich Gebrauch mit dem Pioneer-Plasmafernseher bestimmt. Weitere Informationen zur Kompatibilität bringen Sieitte bei ihrem autorisierten Pioneer-Händler oder einer Pioneer-Kundendienststelle in Erfahrung.

Hinweise zur Installation und Einstellung

• Heben Sie den Plasma-Fernseher nicht an, indem Sieihn an den Laufsprechern halten. den ein oder beiden Laufsprecher konnten sich loseh. Halten Sieihn dazu stets am Boden und an seinen Handgriffen.

• Verwenden Sie zur Installation ausschließlich die Schrauben im Lieferumfang. Anderenfalls kann sich der Laufsprecher vom Plasma-Fernseher lösungen und herunterfallen.
• Achten Sie bei der Installation des Laufsprechers daraufuf, die Schrauben fest anzuziehen.
  Die Lautsprecher sind vorsichtig zu behandeln, da Ziergitter und Gehäuse durch starke Stöße und Erschütterungen verkratzt bzw. beschädigt werden können.
• Wenn ein CRT-Computer-Monitor oder ein CRT-Monitor in der Höhe des Laufsprechers aufgestellt wird, kann dies Bildrauschen oder Farbstörungen verursachen. In einem solchen Fall muss für einen größeren Abstand des Monitors vom Laufsprecher gesorgt werden.

Hinweise zum Eingang

• Um eine Beschädigung des Laufsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, müssen die folgenden Hinweise unbedingt beachtet werden:
• Verwenden Sie den Laufsprecher nur zusammen mit dem darauf vorgesehenen Pioneer-Plasmafernseher. Wird der Laufsprecher in Verbindung mit irgendem anderen Gerät verwendet, besteht die Gefahr von Beschädigung und Brandausbruch.
• Achten Sie unbedingt daraufuf, alle angeschlossenen Geräte auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevör die Anschlüsse geändert werden oder die Installation verändert wird.
• Bei Verwendung der Klangfarbenregelungs-Funktion eines Verstärkers zu einer starken Anhebung der Höhen darf die Lautstärke am Verstärker nicht auf einen übermög hohen Pegel eingestellt werden.

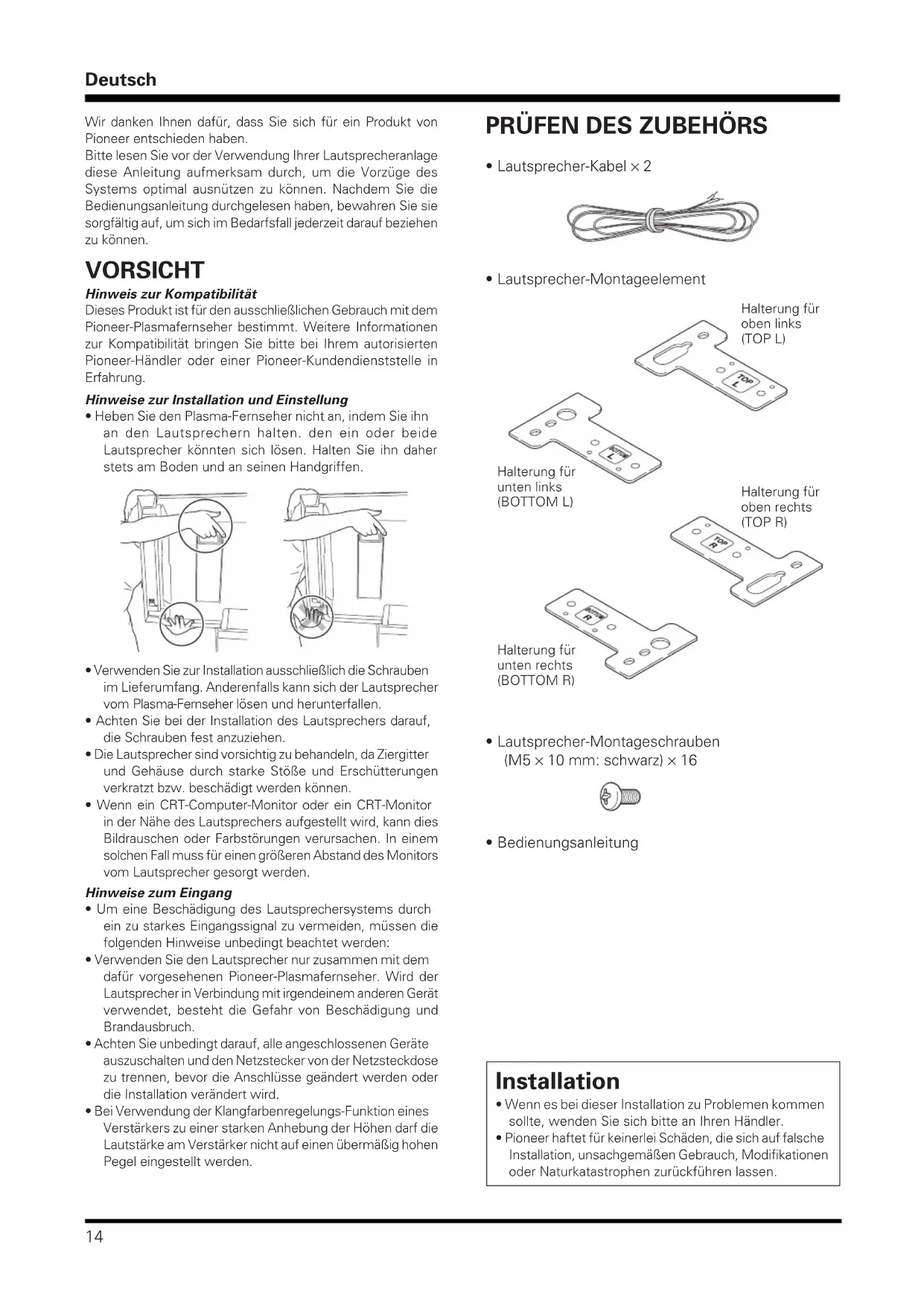

PRÜFEN DES ZUBEHÖRS

• Lautsprecher-Kabel × 2

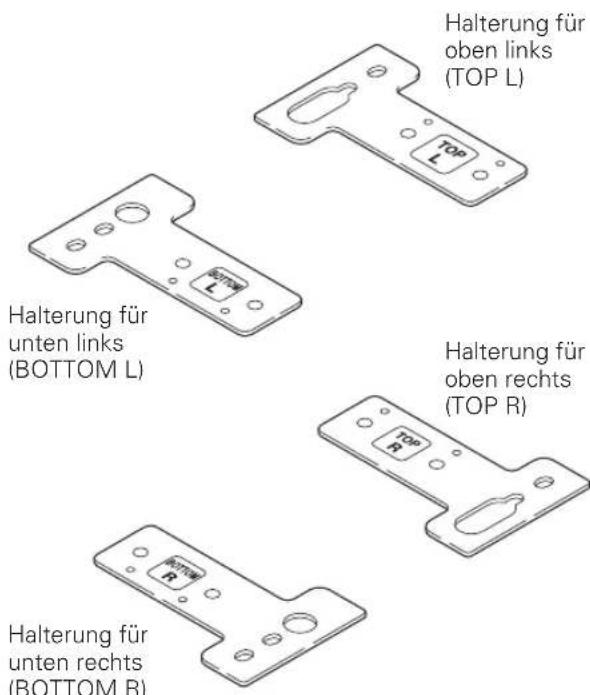

Lautsprecher-Montageelement

Lautsprecher-Montageschrauben (M5× 10mm :schwarz） × 16

Bedienungsanleitung

Installation

• Wenn es bei dieser Installation zu Problernen kommt sollte, wenden Sie sichitte an ihren Handler.
• Pioneer haftet für keinerlei Schäden, die sich auf falsche Installation, unsachgemäß Gebrauch, Modifikationen oder Naturkatastrophen zurückführten halten.

Plasma-Fernseher mit installmentem Laufsprecher

Bei Verwendung des Tischständers:

HINWEIS:

Bitte montieren Sie vor dem Befestigen des Lautspechers den Tischständer der PDK-TS29-Serie (oder einen anderen Plasmafernseher-Ständer der Firma Pioneer) am PlasmaFernseher.

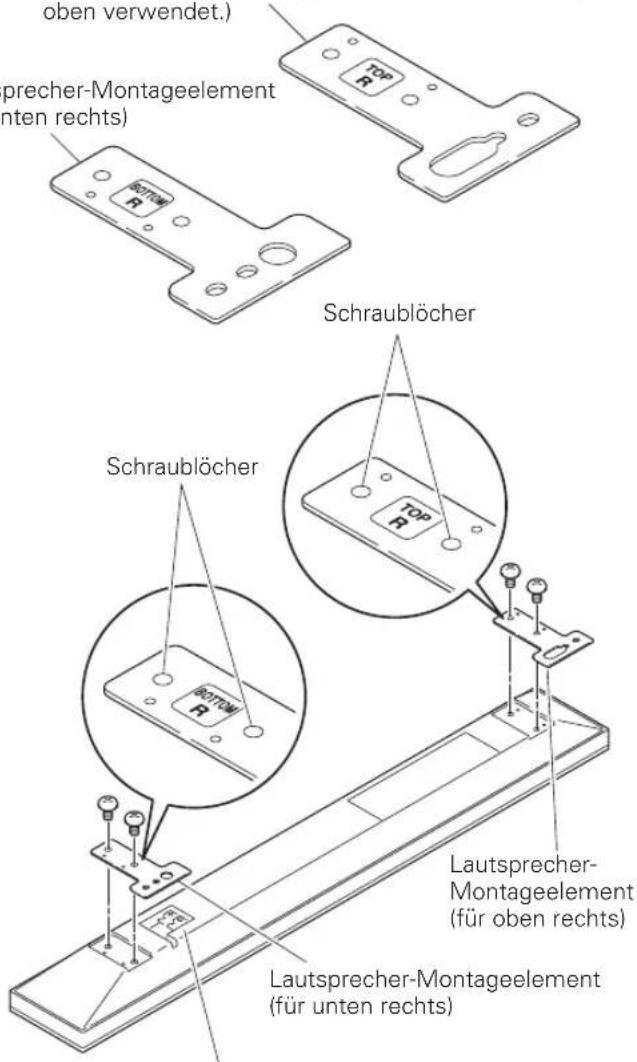

1. Befestigen der Laufsprecher-Montageelemente an den Laufsprechern.

Es gibt einen linken und einen rechten Laufsprecher. Prufen Sie, wenn Sie diese montieren, die Beschriftung auf der Rückseite, um sie richtig zu installieren.

Es gibt sowohl für den linken als auch für den rechten Laatsprecher Montageelemente für oben und für unter. Befestigen Sie unter Verwendung der mitgelieferten Schrauben die jeweiligen Montageelemente oben und unter auf der Rückseite der Laatsprecher. (Dargestellt ist die Befestigung des Montageelementes auf der rechten Seite. Die Befestigung auf der linken Seite erfolgt auf die gleiche Weise.)

Lautsprecher-Montageelement (für oben rechts) (Der)dunne, schlitzfornige Teil wird fur die Montage ),

( precher-Montageelementen, den rechts)

Positionieren Sie den Lautsprecher so, dass seine Kabelanschluss auf Sie gerichtet sind.

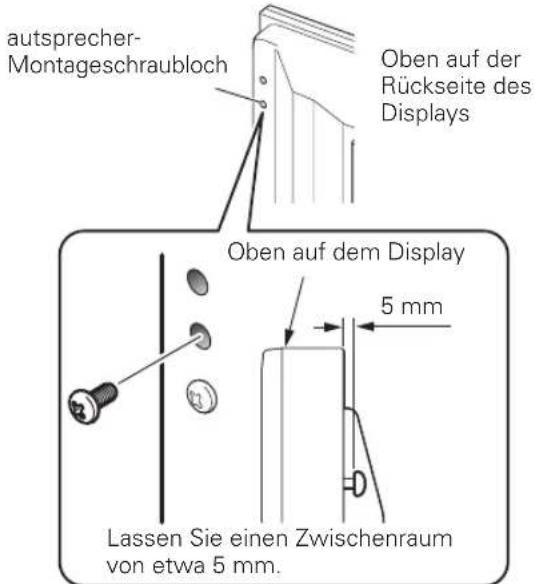

2. Schrauben Sie eine mitgelieferte Schraube in das Laufsprecher-Schraubloch (das untere der zwei Schraublöcher) auf der Rückseite des Displays.

Ziehen Sie die Schraube noch nicht fest, sondern lessen Sie noch etwa 5 mm Zwischenraum.

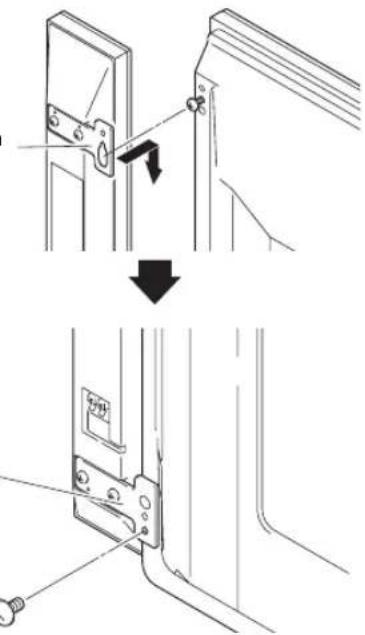

3. Hängen Sie das Laufsprecher-Montageelement an die Schraube, die Sie oben am Display noch nicht fest eingeschraubt haben, indem Sie den weiten Teil des Elementes über die Schraube führen und das Element mit dem Laufsprecher dann in den schlitzförmigen TeilGLEiten halten. Schrauben Sie anschließend die untere Schraube provisorisch ein.

Senken Sie den Laufsprecher, nach dem Sie den weiten Teil der Öffnung des Laufsprecher-Montageelementes über die nicht ganzeingeschraubte Montageschraube geführt haben, auf die Schraube ab.

Senken Sie den Lautsprecher auf die Schraube ab, nachdem Sie den weiten Teil der Öffnung des Montageelementes Über die Schraube hinweggeführt haben.

Befestigen Sie das Lautsprecher-Montageelement fur unten mit der davon vorgesehen Schraube provisorisch am Display (eine Position unter).

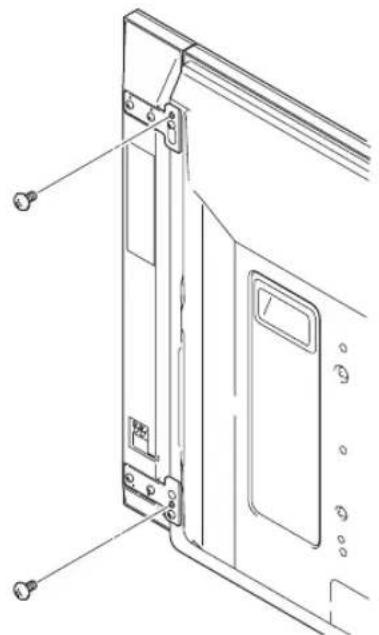

4. Richten Sie die Position des Laufsprechers aus undziehen Sie dann die obere und die untere Schraube fest.

1. Ziehen Sie die zwei Schrauben oben und unter für jeder Lautsprecher (insgesamt vier Schrauben) oben und unten fest und fixieren Sie so die Lautsprecher am Display.

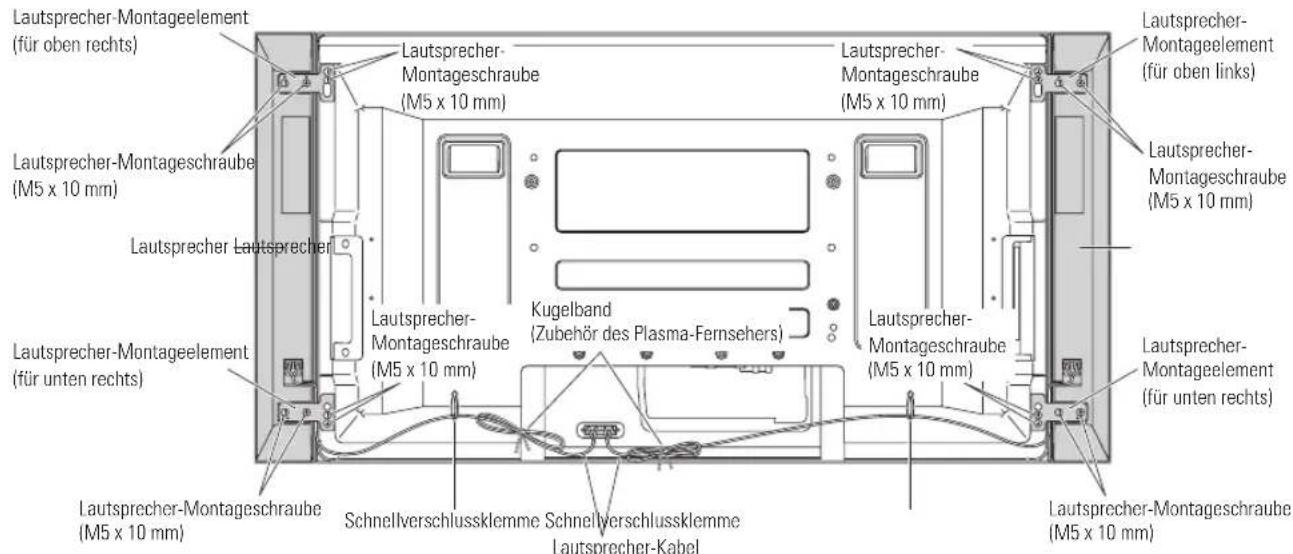

6. Verlegen Sie das mitgelieferte Laufsprecherkabel zwischen den Laufsprecher und dem Plasma-Fernseher (unter dem Laufsprecher-Montageelement hindurch) von unten.

1. Schließen Sie die Laufsprecherkabel an den jeweiligen Laufsprecher an (siehe)nachste Seite).

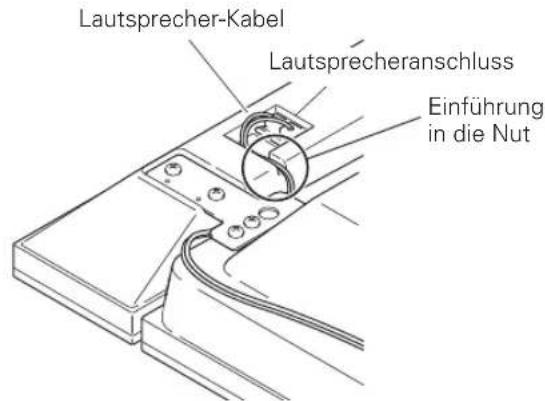

2. Führn Sie das jeweilige Kabel in die am betreffenden Lautsprecher befindliche Nut ein.

1. Schließen Sie das jeweilige andere Ende des Laufsprecherkabels auf der Rückseite des Plasma-Fernsehers an (siehe)nachste Seite).

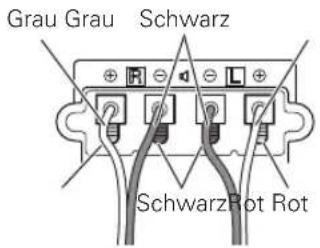

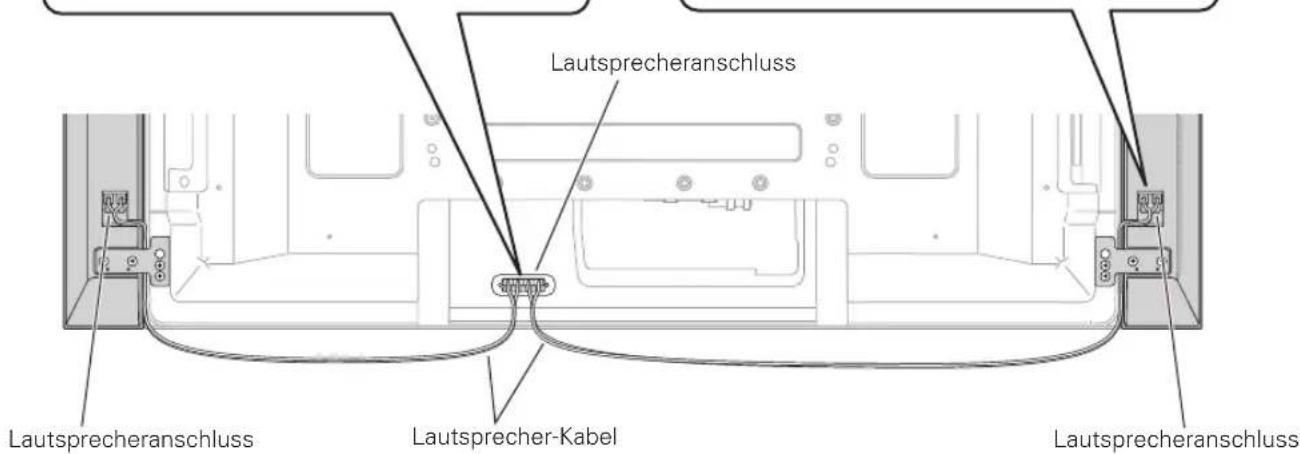

Anschließlich der Laufsprecherkabel auf der Rückseite des Plasma-Fernsehers.

Schlieben Sie die Kabel hinsichtlich der Polarität der Laufsprecheranschlüsse des Plasma-Fernsehers korrekt an, das heißt, das -Kabel (grau) an den Anschluss (rot) und das -Kabel (schwarz) an den -Anschluss (schwarz).

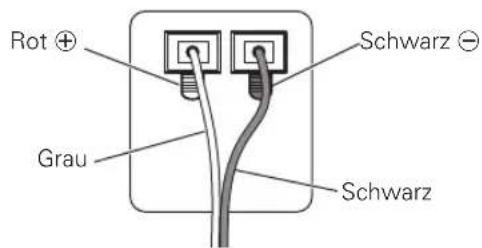

Anschlieben der Laufsprecherkabel am Laufsprecher.

Schlieben Sie die Kabel hinsichtlich der Polarität der Laufsprecheranschlüsse des Plasma-Fernsehers korrekt an, das heißt, das -Kabel (grau) an den Anschluss (rot) und das -Kabel (schwarz) an den -Anschluss (schwarz).

Zum besseren Verständnis ist der Tischständer hier nicht dargestellt.

HINWEIS:

• Drücken Sie den Hebel und führen Sie das Kabelende ein.
• Beim anschließenden Loslassen des Hebels wird das Lautsprecherkabel festgeklemmt.

VORSICHT

• Achten Sie, bevor Sie die Anschlusses oder die Installationsweise der angeschlossenen Geräteändern, unbedingt daraufuf, dass die Geräte ausgeschaltet sind und der Stromstecker aus der Steckdose gezogen worden ist.
• Wenn Sie das Laufsprecherkabel zu weitere einfahren, so dass die Isolation den Laufsprecheranschluss berührt, kann es sein, dass kein Ton zu horen ist. Führren Sie daher das Kabel so ein, dass der Kupferdraht zu sehen ist.

• Prufen Sie, nach dem Sie die Lautsprecherkabel angeschlossen haben, ob die Enden dieser Kabel richtig an den Anschlüssen befestigt sind, indem Sie leicht an den Kabelnziehen. Lose Anschlüsse konnen Tonausfall oder Geräusache zur Folge haben.
• Wenn bei den - und -Kabeln durch einen freiliegenden Draht ein Kurzschluss verursacht wird, kann es sein, dass am Plasma-Fernseher vorübergehend ein hoher Stromfluss auftritt, und das kann zu Betriebsunterbrechungen oder zu fehlerhaften Funktionen führen.
• Falsche Anschlüsse des Laufsprecherkabels rechts oder links an die Anschlussklemmen des Plasma-Fernsehers hinsichtlich der Polarität können unzureichende Stereoklang-Effekte, unbefriedigende Bass-Tone oder einen instabilen Klang zur Folge haben.
• Binden Sie das Kabel zusammen, ohne daran zu ziehen.

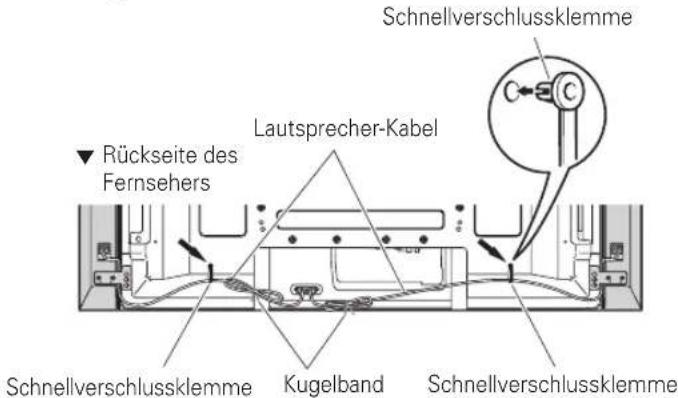

10. Zusammenbinden der Kabel.

Mit dem Plasma-Fernsehers werden auch Schnellverschlussklemmen und Kugelbänder mitgeliefert. Damit können Sie ihre Kabel ordentlich zusammenbinden und zu lange Kabel problemlos so verlegen, dass sie nicht stären.

Anbringen von Schnellverschlussklemmen am Plasma-Fernseher

Bringen Sie in Abhängigkeit von Ihrkabelführungssystem die Schnellverschlussklemmen unter Verwendung der unten mit markierten Öffnungen an.

Anbringen und Entfernen der Schnellyverschlussklemen

Fuhren Sie [1] in eine vorgesehene Öffnung auf der Rückseite des Plasma-Fernsehers ein und halten Sie [2] in die Rückseite von [1] einschnappen, um die Klemme zu fixieren.

• Schnellverschlussklemmen setzen sich im fixierten Zustand nur schwer wieder öffnen. Bringen Sie sie dazu vorsichtig an.
• Nehmen Sie eine Zange und drehen Sie die Klemme um 90^ , um sie dann nach außen zuziehen. Die Funktion der Klemme kann mit der Zeit beeinträchtigt werden, und die Klemme kann auch beschadigt werden, wenn sie entfern wird.
• Achten Sie sorgfältig daraufuf, die Anschlusskabel keinen größeren Belastungen auszusetzen.

HINWEIS:

• Verwenden sie die Kugelbänder und die Schnellverschlussklemmen je nach Erfordernis.
• Wenn Sie Ihr Laufsprecherkabel zusammenbinden, dann achten Sie darauf, dass sie keinem Druck ausgesetzt werden.

Bei Verwendung der Wandmontage-Einheit:

HINWEIS:

Legen Sie zunachst den Plasma-Fernseher auf eine weiche Unterlage wie beispielsweise eine Decke und bringen sie dann die Lautsprecher an.

1. Befestigen Sie die Lautsprecher am Plasma-Fernseher (siehe Schritte 1 bis 10 auf den Seiten 15 bis 18).

2. Positionieren Sie den Plasma-Fernseher an den Montageelementen der Wandmontage-Einheit.

Zu Einzelheiten siehe die mit der Wandmontage-Einheit mitgelieferte Bedienungsanleitung.

VORSICHT

Heben Sie dem Plasma-Fernseher nicht an den Lautsprechern an, Denn sie konnten sich losen. Halten Sie daher den Fernseher beim Anheben offen und unten.

PFLEGE DES GEHÄUSES

Zum Abwischen von Staub und Verschmutzung kann ein Poliertuch oder ein trockener Lappen verwendet werden.
- Wenn das Gehäuse stark verschmutzt ist, kann es mit einem weichen, mit verdünnten Haushaltsreiniger angefeuchteten Lappen gesäubert und dann mit einem trockenen Lappen abgewischt werden. Keine Möbelpolitur oder Reinigungsmittel verwenden, da diese Mittel die Oberfläche des Gehäuses beschädigen können.
- Niemals Verdünner, Benzol, Insektensprays oder andere Chemikalien am oder in der Höhe des Gehäuses verwenden, da hierdurch die Oberfläche beschädigt wird.
- Vor der Verwendung eines chemischen Reinigungstuchs unbedingt die Vorsichtshinweise sorgfältig durchlesen.

TECHNISCHE DATEN

Gehäuse........... Bassreflextyp

Verwendete Laufsprecher (Zweiweg-System):
Woofer (für tiefe Frenzen)
6,6 cm × 10.6-cm-Konuslautsprecher
Hochtöner (für hohe Frenzen)
2,5 cm Semikalotte

Nennimpedanz 6Ω

Frequenzgang 60 Hz bis 30 000 Hz

Empfindlichkeit (1 m, 1 W) 80 dB

Zulässige Eingangswerte:
Maximaler Eingangswert 18 W

Nenn-Eingangswert 6W

Zubehörteile (für Zwei Lautsprecher)
Lautsprecherkabel × 2

.....Lautsprecherkabel × 2

Schrauben (M5× 10mm)× 16

Halterungen

unten links (BOTTOM L) × 1

oben rechts (TOP R) × 1

unterrechts (BOTTOM R) × 1

Bedienungsanleitung × 1

HINWEIS:

Die technischen Daten und das Design können aus Gründen der Weiterentwicklung jederzeit ohne vorherige Ankündigung geändert werden.

Wichtiger Hinweis!

• Notieren Sie unter die Modellnummer sowie die Seriennummer der Einheit. Sie finden diese Nummern auf deren Rückseite.

Modellnummer:
Seriennummer:

Verwahren Sie diese Nummern für den Fall, dass Sie sie künftig brauchen.

Mischen Sie这点es Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfallen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalle in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte an vorgesehen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neues Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgeführrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf die se Weise stelln Sie sicer, dass das zu entsorgende Produkt der notwendigen Behandlung, Ruckgewinnung und Wiederverwertung unterzogen wird, und so mogliche negative Einflusse auf die Umwelt und die menschliche Gesundheit vermieden werden.
