安全上的□注意

ごな	説明	色
1	+3.3V	才レncy
2	+3.3V	才レncy
3	COM	黑
4	+5V	赤
5	COM	黑
6	+5V	赤
7	COM	黑
8	PWR OK	仄
9	+5Vsb	紫
10	+12V1	黄/黑
11	+12V1	黄/黑
12	+3.3V	才レncy

ごん	説明	色
13	+3.3V	才レンジ
	+3.3V sense	褐
14	-12V	青
15	COM	黑
16	PS-ON	緑
17	COM	黑
18	COM	黑
19	COM	黑
20	----	----
21	+5V	赤
22	+5V	赤
23	+5V	赤
24	COM	黑

ごん	説明	色
1	COM	黑
2	COM	黑
3	COM	黑
4	COM	黑

ごん	説明	色
1	COM	黑
2	COM	黑
3	+12V2	黄
4	+12V2	黄

毛日拉一の八咔克莱卜毛日拉一の八咔克莱卜

周邊機器□矛夕夕
SATAコネクタフ
口y一二夕

Molex8Pin-PCI-e 6Pin
Molex8Pin-PCI-e 8Pin

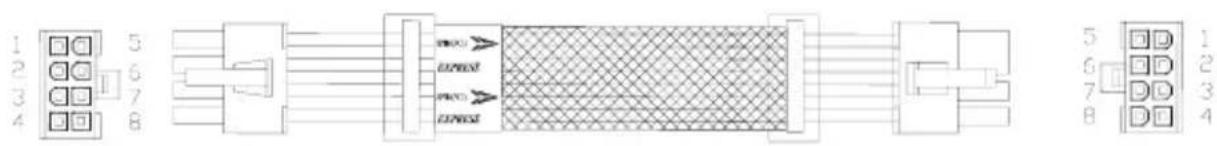

5.4Molex8Pin-PCI-e8Pinコネケタ

電源側

対亜式側

Molex ニーベル / 8 ヒン

Fax: [phone]

Http://www.coolermaster.com

Fax: [phone]

Http://www.coolermaster.com

FAX: [phone]

Http://www.coolermaster.com

1.1 簡介 2
1.2 主要特色 2
1.3 型號說明 2

2.產品規格 3

5.1 主機板24 Pin接頭(P1) 6
5.2 CPU8Pin電源接頭(P2) 6
5.3 CPU4Pin電源接頭(P3) 6
5.4Molex8Pin對PCI-e8Pin顯示卡接頭
5.5Molex8Pin對PCI-e6Pin顯示卡接頭 8
5.6PCI-e6Pin對PCI-e6Pin顯示卡接頭 8
5.7 SATA接頭 8
5.8 週邊4 Pin接頭
5.9 软碟機4 Pin 接頭 9

6.風扇自動控制轉速功能 10

有毒有害物质标示 11

保固資訊

Cooler Master 保證本設備之材質及做工無瑕疵，Cooler Master 並提供源供應器自購買日算起三年之硬體有限保固服務。請把您的收據處。

本產品專為電腦設計。一旦將本設備用於其他用途，則保固無效。若您不硬體安裝程序，請尋求專家之協助。

保固服務僅適用於正常使用下之故障情形。若本公司發現設備毀損之原用、改造、誤用、疏忽、電壓供應錯誤、空氣及水污染意外和自然災害固無效。

Cooler Master Co., Ltd.

台北縣中和市中正路786號9樓

TEL: [phone]

FAX: [phone]

Http://www.coolermaster.com

重要安全注意事項

為確保保您自身的安全，請遵守下列基本規則：

1. 清潔前先把電源供應器的插頭拔掉。請勿使用液態或噴霧式清潔用乾布清潔電源供應器表面。
2. 請勿 在接近水源處安裝或操作電腦。
   3.電源供應器的電力來源需依照額定標籤指示。
3. 絕對 不可在電源供應器上潑瀝任何液體。
4. 如果電源供應器運作不正常，歡迎聯絡本公司之服務中心。

1. 概觀

1.1 簡介

電源供應器是所有電源需求的供應中樞，有了這個元件才能支援電腦作業，維持電腦系統的穩定性和可靠性。Cooler Master 出品的電源供應器能讓您的電腦運作更順暢有效率，把最佳的電力來源灌注到您的電腦內。本產品同時能加強系統的可靠性，避免突波等導致的電源供應異常情形。除此之外，電源供應器還能讓您的系統有絕佳的保護機制。RS-850-ESBA / RS-A00-ESBA同時支援ATX 12V V2.3及EPS 12VV2.91 規格之電源供應器，提供更多的電力讓CPU使用。

1.2 主要特色

1. 完全支援最新的 Intel ATX12V Form Factor V2.3
2. 完全支援最新的 SSI EPS12V Form Factor V2.91
3. 超靜音超強電力，並有智慧型風扇速度自動調控功能（<16dBA）
4. 提供4組PCI-e接頭支援高階顯示卡需求
5. 同時支援6組12V輸出的更高用電量
6. 環保電源設計，符合「能源之星」及「藍天使」規格
7. 一般負載操作時能高達 85% 以上的效率
8. 更高的可靠性（滿載状況 MTBF > 100,000小時）
9. 電源失效偵測燈號：當發生Over-Voltage, Under-Voltage, Over-Temperature, Over-Current, Over-Loading, 短路等狀況時，燈號會發紅光
10. 主動式功率因數校正器（PF > 0.99）
11. 足瓦電源供應可滿足高檔系統作業
12. 模組化及線材易插拔設計

1.3 型號說明

1. 類型：ATX Form Factor 12V V2.3/SSI Standard EPS 12V V2.91
   2.電壓：90V～264V（自動設定）
   3.電流：12A@115Vac/6.3A@230Vac
2. 頻率：47Hz ~ 63Hz
3. 電源正常訊號：100ms ~ 500ms
4. 關機保持時間：>17ms
5. 效率：>85% Typically
6. 連續輸出能力：850W
7. 最大輸出能力：1000W (Peak值)

RS-A00-ESBA

1. 類型：ATX Form Factor 12V V2.3/SSI Standard EPS 12V V2.91
   2.電壓：90V～264V（自動設定）
2. 電流：15A @ 115Vac / 8A @ 230Vac
3. 頻率：47Hz ~ 63Hz
4. 電源正常訊號：100ms ~ 500ms
5. 關機保持時間：>17ms
6. 效率：>85% Typically
7. 連續輸出能力：1000W
8. 最大輸出能力：1200W (Peak值)

2.2 電源輸出規格

RS-850-ESBA

AC INPUT	115/230 Vac 12/6.3 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	25A	30A								3.5A0
MAX.POwer	191W		768W						9.6W	17.5W
	850W

8A18A18A28

RS-A00-ESBA

AC INPUT	115/230 Vac 15/8 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	40A	40A								3.5A0
MAX.POwer	250W		960W						9.6W	17.5W
	1000W

8A18A18A28

2.3 性能諸元

1. 機體尺寸：寬 150 × 長 180 × 高 86 (mm)
2. 操作溫度： 0 50^ C
3. MTBF: > 100,000小時
4. EMC: CE / BSMI / FCC
5. 安全認證：UL / cUL / TUV / NEMKO / BSMI

3. 安装

1.關閉主電源，拔掉電源線。
2. 卸下螺絲，打開機殼旁邊的面板。
3. 把主機板和周邊設備上所有的電源接頭拔掉，譬如系統風扇、硬碟、光碟機、軟碟機等等。
4. 放置電源供應器。
5. 把 P1(24Pin)、P2(CPU 8 Pin)或P3(CPU 4 Pin)接頭與主機板連接。
6. 再分連接其他的接頭與您的其他周邊系統元件。
7. 確定所有的接頭都連接完成。
8.關上機殼並鎖上螺絲。
9. 把電源線插上並開啓主電源。

4. 疑難排除

如果您裝好本電源供應器後無法開機，請按照下列的疑難排除步驟：

1. 確定電源供應器之主電源線有確實插入。
2. 請確定 P1、P2或P3接頭接到主機板的方式正確。
3. 如果電源供應器運作不正常，請立刻聯絡本公司之服務中心。

5. 接頭說明

5.1 主機板24 Pin接頭(P1)

Pin	Pin說明	顏色
1	+3.3V	橙色
2	+3.3V	橙色
3	COM	黑色
4	+5V	紅色
5	COM	黑色
6	+5V	紅色
7	COM	黑色
8	P.G.	灰色
9	+5Vsb	紫色
10	+12V1	黃滾黑色
11	+12V1	黃滾黑色
12	+3.3V	橙色

	說明	顏色
13	+3.3V	橙色
	+3.3Vs	棕色
14	-12V	藍色
15	COM	黑色
16	PS-ON	綠色
17	COM	黑色
18	COM	黑色
19	COM	黑色
20	----	----
21	+5V	紅色
22	+5V	紅色
23	+5V	紅色
24	COM	黑色

5.2 CPU 8 Pin電源接頭(P2)

Pin	說明	顏色
1	COM	黑色
2	COM	黑色
3	COM	黑色
4	COM	黑色

	說明	顏色
5	+12V2	黃色
6	+12V2	黃色
7	+12V1	黃滾黑色
8	+12V1	黃滾黑色

5.3 CPU 4 Pin電源接頭(P3)

Pin	說明	顏色
1	COM	黑色
2	COM	黑色
3	+12V2	黃色
4	+12V2	黃色

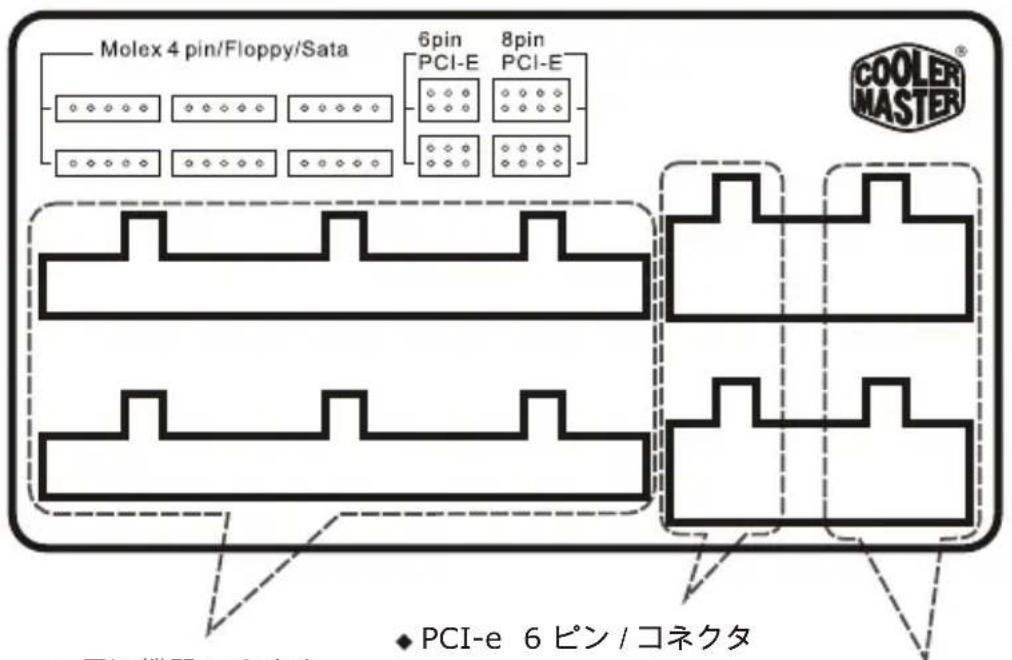

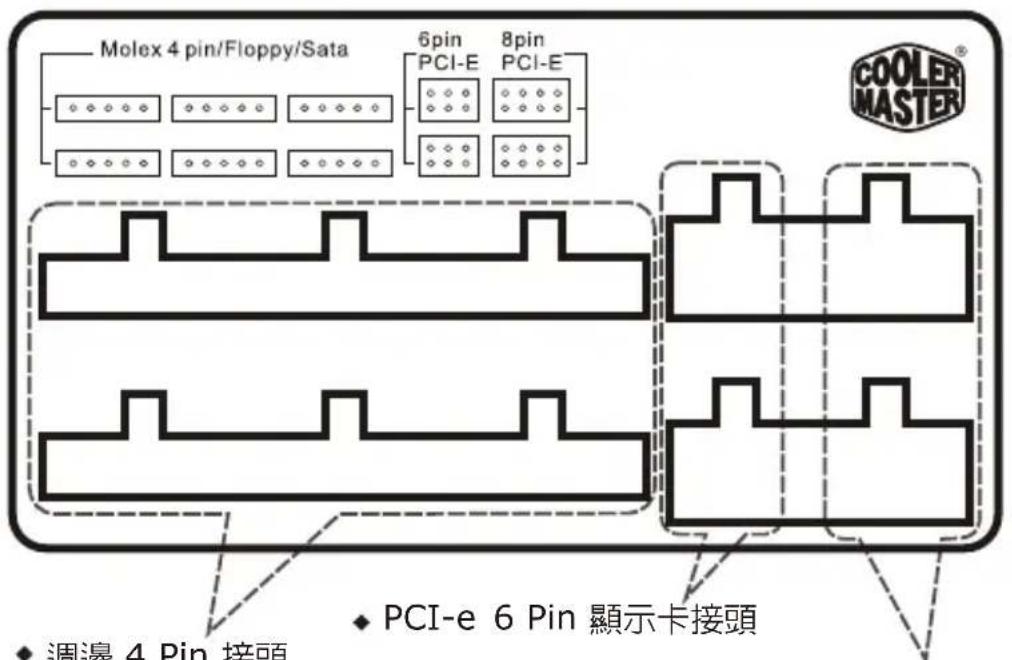

模組化 後背板模組化 後背板

遍邊4Pin接頭
SATA接頭
软碟機4Pin接頭

Molex 8 Pin 對PCI-e 6 Pin顯示卡接頭
Molex 8 Pin 對PCI-e 8 Pin顯示卡接頭

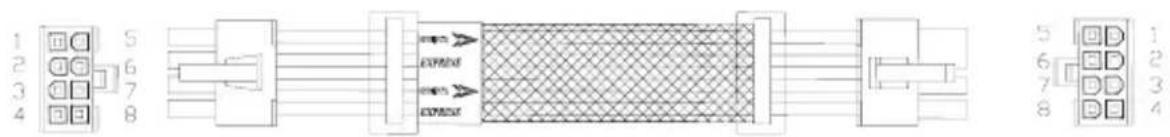

5.4Molex8Pin對PCI-e8Pin接頭

電源供應器端
装置端

Molex 8 Pin接頭
PCI-e8Pin接頭

Pin	說明	Pin	說明
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

Pin	說明 說明	Pin
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4		8	COMCOM

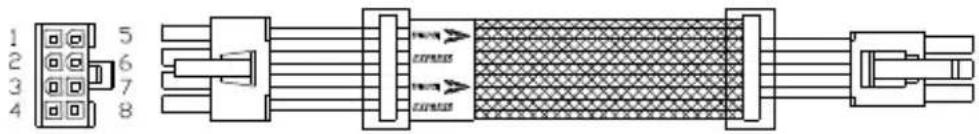

5.5Molex8Pin對PCI-e6Pin接頭

電源供應器端

装置端

Molex 8 Pin接頭

PCI-e6Pin接頭

Pin	說明	Pin	說明
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

說明		Pin
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

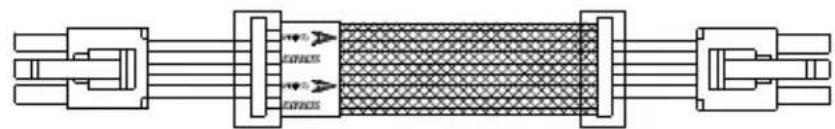

5.6 PCI-e 6 Pin 對 PCI-e 6 Pin 接頭

電源供應器端

装置端

PCI-e6Pin接頭

PCI-e6Pin接頭

Pin	說明	Pin
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

Pin	說明 說明	Pin
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

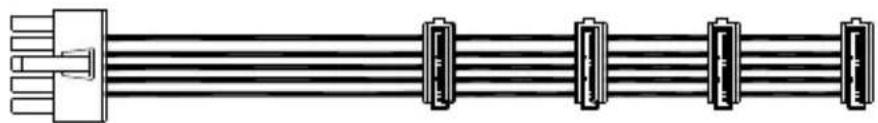

5.7 SATA接頭

電源供應器端

装置端

Molex 5 Pin接頭

SATA接頭

Pin	說明
1	+12V
2	COM
3	COM
4	+5V
5	+3.3V

Pin
1	+12V
2	COM
3	+5V
4	COM
5	+3.3V

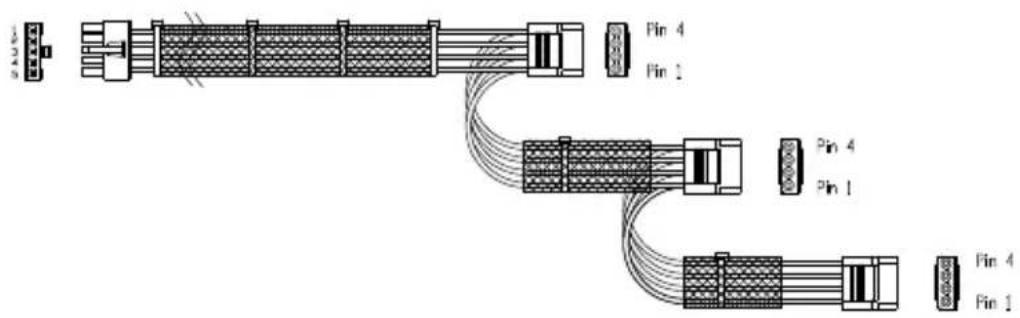

5.8 週邊4Pin接頭

電源供應器端

装置端

Molex 5 Pin 接頭

Pin	說明
1	+12V
2	COM
3	COM
4	+5V
5

週邊4 Pin接頭

Pin
1	+12V
2	COM
3	COM
4	+5V

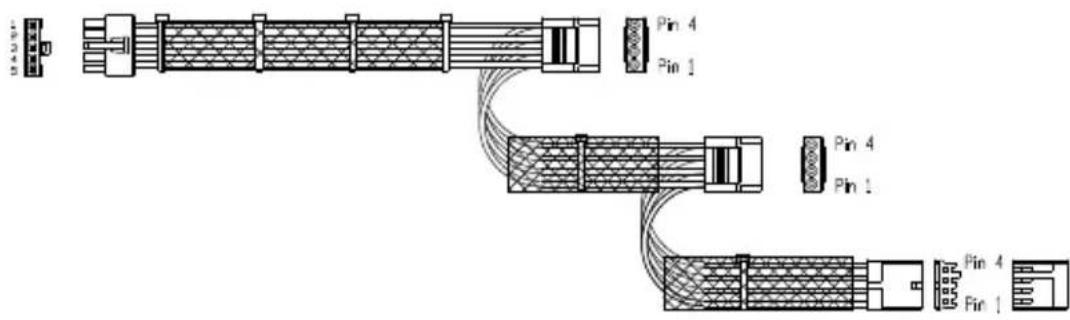

5.9 軍碟機4Pin接頭

電源 供應器端

装置端

Molex 5 Pin 接頭

Pin	說明
1	+12V
2	COM
3	COM
4	+5V
5

週邊4 Pin接頭

Pin	說明
1	+12V
2	COM
3	COM
4	+5V

軟碟機4 Pin接頭

Pin
1	+12V
2	COM
3	COM
4	+5V

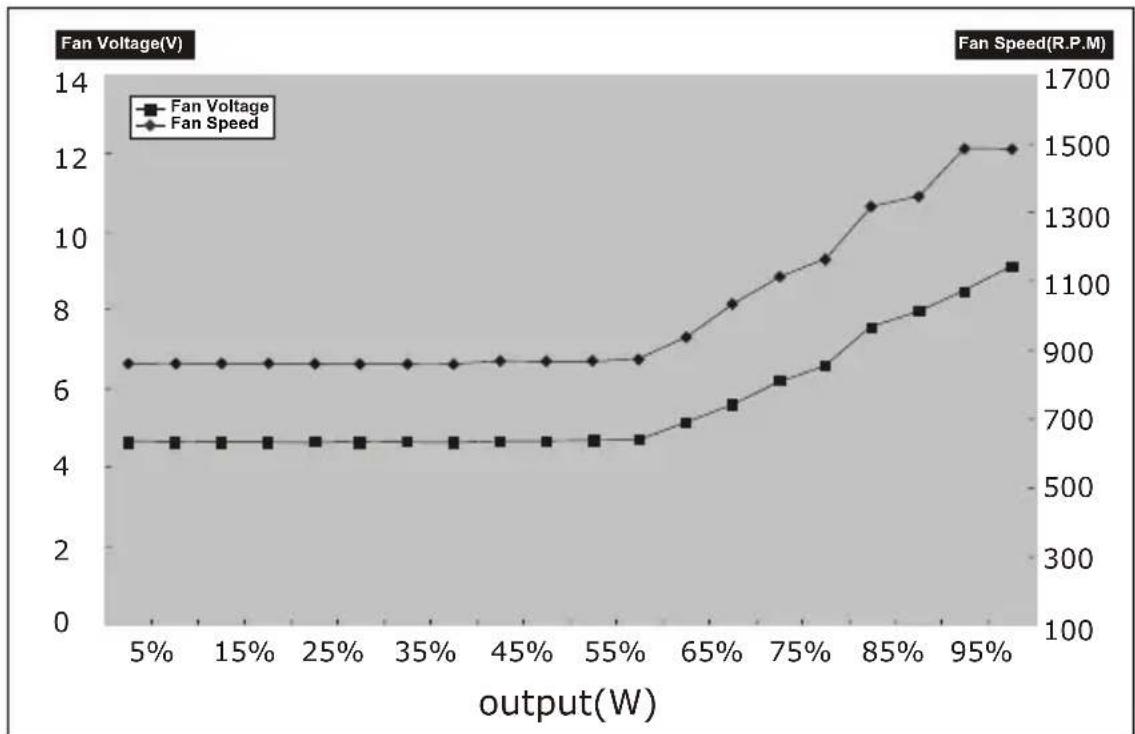

6.風扇自動控制轉速功能

準確來說風量大小要求應隨著應用和最終用途環境而變化，但是一般正常來說135mm的風扇會需要80-120 CFM的風量。對於噪音較為敏銳的使用者來說，建議使用具有自動控制速度的功能的風扇，透過系統偵測溫度的變化自動調整風扇轉速，藉由電路控制使系統熱能與聲音性能之間取得均衡。這條電路將偵測內部的散熱器與其周圍環境空氣的溫度來調整風扇速度，以保持電源和系統內部零組件溫度控制在規範之内。請參考如下的風扇速度控制圖：
