Real Power M1000 - Alimentation (PC) COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'alimentation	Alimentation ATX
Puissance nominale	1000 Watts
Certification	80 PLUS Silver
Tension d'entrée	100-240V
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x 6+2-pin PCIe
Ventilation	Ventilateur de 120 mm, fonctionnement silencieux
Utilisation recommandée	Pour les configurations hautes performances et les jeux
Maintenance	Nettoyage régulier du ventilateur et des filtres à poussière
Sécurité	Protection contre les surcharges, les courts-circuits et les surchauffes
Dimensions	150 x 86 x 160 mm
Poids	3.5 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - Real Power M1000 COOLER MASTER

Comment vérifier si mon alimentation COOLER MASTER Real Power M1000 fonctionne correctement ?

Pour vérifier le fonctionnement de votre alimentation, vous pouvez utiliser un testeur d'alimentation ou un multimètre pour mesurer les tensions sur les connecteurs. Assurez-vous que les tensions correspondent aux spécifications : 3,3 V, 5 V et 12 V.

Que faire si mon PC ne s'allume pas avec l'alimentation COOLER MASTER Real Power M1000 ?

Vérifiez que tous les câbles sont correctement connectés. Assurez-vous que l'alimentation est bien branchée sur une prise fonctionnelle. Si le problème persiste, essayez de débrancher tous les composants non essentiels et de tenter un démarrage minimal.

Comment nettoyer mon alimentation COOLER MASTER Real Power M1000 ?

Débranchez l'alimentation du secteur et utilisez un aspirateur avec un embout doux pour enlever la poussière à l'extérieur et à l'intérieur des ventilateurs. Évitez d'utiliser des liquides ou des produits de nettoyage.

Mon alimentation fait un bruit étrange, que dois-je faire ?

Un bruit anormal peut provenir des ventilateurs ou des composants internes. Vérifiez si les ventilateurs tournent librement et ne sont pas obstrués par la poussière. Si le bruit persiste, il est conseillé de contacter le support technique.

Puis-je utiliser la COOLER MASTER Real Power M1000 avec une carte mère ATX ?

Oui, la COOLER MASTER Real Power M1000 est compatible avec les cartes mères ATX, ainsi que d'autres formats. Assurez-vous que les connecteurs d'alimentation sont correctement branchés sur la carte mère.

Quelle est la garantie de l'alimentation COOLER MASTER Real Power M1000 ?

La COOLER MASTER Real Power M1000 est généralement livrée avec une garantie de 5 ans, mais cela peut varier en fonction du revendeur. Vérifiez les conditions de garantie auprès de votre fournisseur.

Comment savoir si mon alimentation est surchargée ?

Si votre PC s'éteint soudainement ou redémarre sans raison, cela peut indiquer une surcharge. Vérifiez la puissance totale de tous vos composants et assurez-vous qu'elle ne dépasse pas la capacité de l'alimentation (1000 W).

Puis-je utiliser des câbles d'alimentation tiers avec la COOLER MASTER Real Power M1000 ?

Il est recommandé d'utiliser les câbles fournis avec l'alimentation pour garantir la sécurité et la compatibilité. L'utilisation de câbles tiers peut annuler la garantie et causer des problèmes de performance.

MODE D'EMPLOI Real Power M1000 COOLER MASTER

Manuel de l'utilisteur / Francais

Handbuch/Deutsche

Evacuation des équipements usages par les utilisateurs dans les foyers privés au sein de l'Union française

La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarasser de ce produit de la même façon que vos déchets courants. Au contraire, vous étés responsable de l'évacuation de vos équipements usages et à cet effet, vous étés tenu de les remettre à un point de collecte agrée pour le recyclage des équipements ELECTriques et Electroniques usages. Le tri, l'évacuation et le recyclage séparés de vos équipements usages permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les lieux de collecte des équipements usages, veuillez contacter votre mairie, votre service de traitement des déchets menagers ou le magasin où vous avez acheté le produit.

1.1 Introduction 2
1.2 Caracteristiques Clés 2
1.3 Descriptions des Modèles 2

2. Specifications 3

2.1 Spécifications d'Entrée 3
2.2 Spécifications de sortie 4
2.3 Environments 4

3. Installation 5

4. Dépannage 5

5.1 Connecteur P1 (Carte mère) 6
5.2 Connecteur P2 (Alimentation +12V) / 8 broches 6
5.3 Connecteur P3 (Alimentation +12V) / 4 broches 6
5.4 Connecteur Molex 8 broches à PCI-e 8 broches
5.5 Connecteur Molex 8 broches à PCI-e 6 broches--
5.6 Connecteur PCI-e 6 broches à PCI-e 6 broches--
5.7 Connecteurs SATA 8
5.8 Connecteurs Periphérique 4 broche 9
5.9 Connecteurs Lecteur de disquette 9

6. Contrôle de vitesse Ventilateur automatique 10

Garantie

Cooler Master garantit que cet apparéil est sans défaut en piece et main d'œuvre, et Cooler Master offre une garantie limite de trois ans sur les pieces pour l'alimentation livrée avec le boîtier à compter de la date d'achat. Conservez soigneusement votre reçu.

Ce produit est donc pour être utilisé sur ordinateur seulement. Le fait d'utiliser ce produit dans toute autre application annulerait la garantie. Si vous n'avez pas l'habitude d'installer des matériels informatiques, faites appel à un professionnel.

La garantie est offerte pour l'appareil concernant des dommages se produit lors d'une utilisation normale. La garantie sera annulée s'il est déterminé que l'appareil a eté endommagé pour des raisons d'abus, de modification, de négligence, d'alimentation avec un voltage non correct, d'accidents de pollution d'air/eau et désastres naturels.

Cooler Master Co., Ltd.

9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.

TEL: [phone]

- Consignes de Sécurité Importantes

Pour assurer votre propre sécurité, observer les règles de base suivantes:

1. Eteignez et débranchez votre bloc d'alimentation de la prise de courant CA du secteur avant de le nettoyer. N'utilisez pas de nettoyants liquides ou d'aerosols. Utilisez un chiffon sec pour nettoyer la surface externe de votre bloc d'alimentation.
2. N'installez pas ou n'utilisez pas votre ordinateur pres d'un point d'eau.
3. Le bloc d'alimentation doit être alimenté par la source indiquée sur l'étiquette des caractéristiques.
4. Ne projetez jamais de liquide d'aucune sorte sur le bloc d'alimentation.
5. Si le bloc d'alimentation ne fonctionne pas normalement, n'hésitez pas à contacter notre service clientèle.

1. Présentation

1.1 Introduction

Le bloc d'alimentation est un composant clé fournissant tout le courant nécessaire permettant de prendre en charge le fonctionnement du PC afin de maintainir une stabilité et une fiabilité continue de l'ordinateur. Le bloc d'alimentation de Cooler Master permet à votre PC de fonctionner比较好 et plus efficacement, avec la meilleure source d'alimentation pour votre PC. Il améliore aussi la fiabilité du système en empêchant les anomalies principales d'alimentation dues aux pointes et de surtensions. De plus, l'alimentation offre une parfait protection à votre système. RS-850-ESBA / RS-A00-ESBA est conforme aux alimentations ATX 12V V2.3 et EPS 12V V2.91 power qui offrent plus de capacité d'alimentation pour l'utilisation du processeur.

1.2 Caracteristiques Clés

1. Prend entièrement en charge le nouveau standard Intel ATX 12V V2.3
2. Conformé au dernier standard SSI EPS 12V V2.91
3. Fonctionnement super silencieux avec contrôleur de vitesse de ventilateur intelligent (< 16dBA)
4. Connecteur Quad PCI-e satisfait les besoin des cartes graphiques haut de gamme
5. Prend en charge les sorties 12V 6 rails pour une utilisation d'alimentation plus élevé
6. Conception Green power pour répondre aux exigences "Energy Star" et "Blue Angel" pour l'énergie et l'économie
7. Efficacité de plus de 85% à une opération de charge typique
8. Durée de vie : MTBF > 100,000 Heures
9. Le détecteur d'anomalie d'alimentation s/allumera quand une surtension, une sous-tension, une surchauffe, une surintensité, une surcharge, ou un court-circuit se produit
10. Correction de facteur d'alimentation active (PF > 0.99)
11. Une capacité d'alimentation réelle satisfait une exploitation de système haut de gamme

1.3 Descriptions des Modèles

2.1 Spécifications d'Entrée

RS-850-ESBA

1. Type: Facteur de Forme ATX 12V V2.3 / SSI standard EPS 12V V2.91
2. Voltage: 90V 264V (Plage Auto)
3. Courant: 12A @ 115Vac / 6.3A @ 230Vac
4. Fréquence: 47Hz ~ 63Hz
5. Un très bon signal d'alimentation: 100ms ~ 500ms
6. Temps de détention: > 17ms
7. Efficacité (Charge): > 85%
8. Capacité de Sortie: 850W de façon continue
9. Capacité optimale: 1000W

RS-A00-ESBA

1. Type: Facteur de Forme ATX 12V V2.3 / SSI standard EPS 12V V2.91
2. Voltage: 90V 264V (Plage Auto)
3. Courant : 15A @ 115Vac / 8A @ 230Vac
4. Fréquence: 47Hz ~ 63Hz
5. Un très bon signal d'alimentation: 100ms ~ 500ms
6. Temps de détention: > 17ms
7. Efficacité (Charge): > 85%
8. Capacité de Sortie: 1000W de façon continue
9. Capacité optimale: 1200W

2.2 Spécifications de sortie

RS-850-ESBA

AC INPUT	115/230 Vac 12/6.3 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	25A	30A								3.5A0
MAX.POwer	191W		768W						9.6W	17.5W
	850W

8A18A18A28

RS-A00-ESBA

AC INPUT	115/230 Vac 15/8 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	40A	40A								3.5A0
MAX.POwer	250W		960W						9.6W	17.5W
	1000W

8A18A18A28

2.3 Environments

1. Dimensions : 150(largeur) x 180(longueur) x 86(taille)
2. Température de fonctionnement: 0 50^ C
3. MTBF: > 100,000 Heures
4. EMC :CE / BSMI / FCC
5. Sécurité: UL / cUL / TUV / NEMKO / BSMI

3. Installation

1. Eteignez à l'aide de l'interrupteur principal de l'alimentation et débranchez le cordon d'alimentation.
2. Dévissez et ouvre le panneau lésral du chassin.
3. Débranche tous les connecteurs d'alimentation de la carte mère et des périphériques tels que les ventilateurs de boîtier, disques durs, CD-ROM, lecteurs de disquettes, etc.
4. Remplacez l'alimentation.
5. Branchez les connecteurs P1(24 broches) et P2(Alimentation 8 broches) / P3(Alimentation 4 broches) sur votre carte mère.
6. Branchez les autres connecteurs aux composants de votre système.
7. Vérifiez que tous les connecteurs sont branchés.
8. Fermez le chassinis avec les vis.
9. Branchez le cordon d'alimentation au bloc d'alimentation et allumez à l'aide de l'interrupteur principal.

4. Dépannage

Si vous ne pouvez pas allumer votre système après avoir installé le bloc d'alimentation, suivez le guide de dépannage presenté ci-dessous:

1. Assurez-vous que l'alimentation principale est correctement allumée.
2. Vérifie que les connecteurs P1 et P2 / P3 sont connectés correctement sur la carte mère.
3. Si l'alimentation ne fonctionne pas correctement, veuillez contacter notre service clientèle immédiatement.

5. Description des connecteurs

5.1 Connecteur P1 (Carte mère)

Pin1 Pin13

Broche	Description	Couleur
1	+3.3V	Orange
2	+3.3V	Orange
3	COM	Noir
4	+5V	Rouge
5	COM	Noir
6	+5V	Rouge
7	COM	Noir
8	PWR OK	Gris
9	+5Vsb	Violet
10	+12V1	Jaune / Noir
11	+12V1	Jaune / Noir
12	+3.3V	Orange
13	+3.3V	Orange
14	-12V	Bleu
15	COM	Noir
16	PS-ON	Vert
17	COM	Noir
18	COM	Noir
19	COM	Noir
20	--------	--------
21	+5V	Rouge
22	+5V	Rouge
23	+5V	Rouge
24	COM	Noir

5.2 Connecteur P2 (Alimentation +12V) / 8 broches

Pin1 Pin5 COM	Broche	Description	Couleur	Broche	Description	Couleur
	1	COM	Noir	5	+12V2	Jaune
	2	COM	Noir	6	+12V2	Jaune
	3	COM	Noir	7	+12V1	Jaune / Noir
	4	COM	Noir	8	+12V1	Jaune / Noir

5.3 Connecteur P3 (Alimentation +12V) / 4 broches

Pin1 Pin3 COM +12V COM +12V	Description	CouleurBroche
	1 COM	Noir
	2 COM	Noir
	3 +12V2	Jaune
	4 +12V2	Jaune

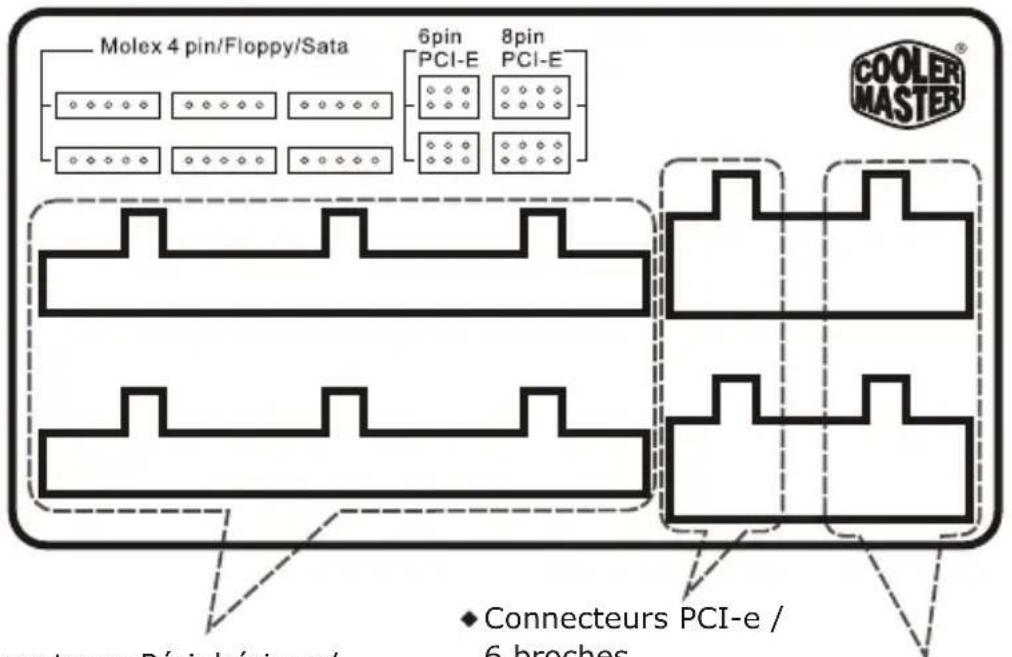

Plaque arrière modulaire

Connecteurs Periphérique/ 4 broche Connecteurs
SATAConnecteurs
Lecteur de disquette

Connecteur Molex 8 broches à PCI-e 6 broches
Connecteur Molex 8 broches à PCI-e 8 broches

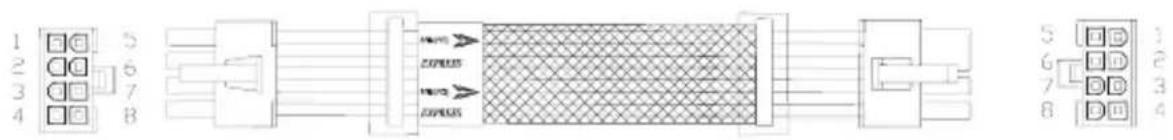

5.4 Connecteur Molex 8 broches à PCI-e 8 broches

Côté alimentation

Côté périphérique

Connecteurs Molex / 8 Broches

Broches	Description	Pin	Description
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

Connecteurs PCI-e / 8 broches

Broches	Description	Description
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4		8	COMCOM

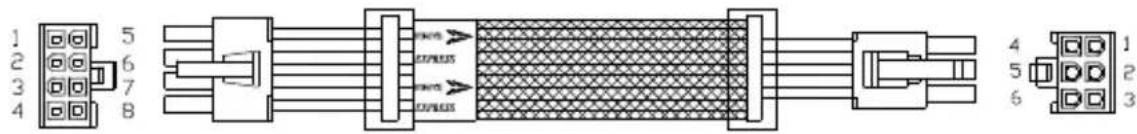

5.5 Connecteur Molex 8 broches à PCI-e 6 broches

Côté alimentation

Côté périphérique

Connecteurs Molex / 8 Broches

Connecteurs PCI-e / 6 broches

Broches	Description	Pin	Description
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

Broches	Description	Description
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

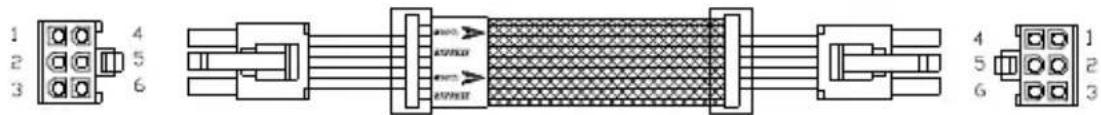

5.6 Connecteur PCI-e 6 broches à PCI-e 6 broches

Côté alimentation

Côté périphérique

Connecteurs PCI-e / 6 boches

Connecteurs PCI-e / 6 bches

1		4
2		5	COM
3		6

Broches	Description	Description	Description
1	+12V+12V4	COMCOM
2	+12V+12V5	COM
3	+12V+12V6	COMCOM

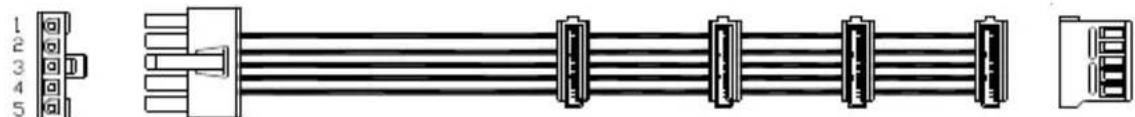

5.7 Connecteurs SATA

Côté alimentation

Côté périphérique

Molex 5 boches

Connecteurs SATA

Broches	Description
1	+12V
2	COM
3	COM
4	+5V
5	+3.3V

Broches	Description
1	+12V
2	COM
3	+5V
4	COM
5	+3.3V

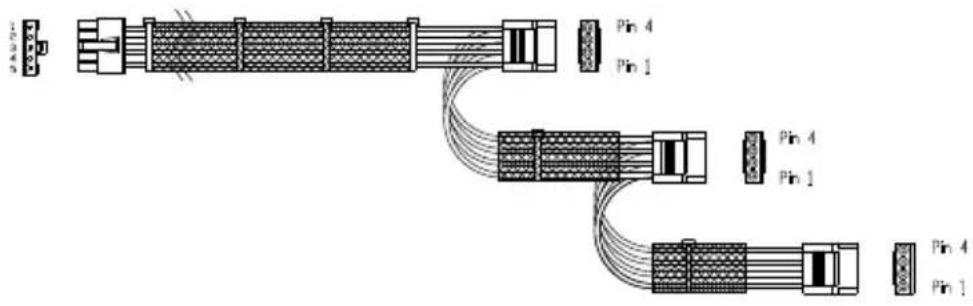

5.8 Connecteurs Periphérique 4 broche

Côté alimentation

Côté périphérique

Molex 5 boches

Broches	Description
1	+12V
2	COM
3	COM
4	+5V
5

Connecteurs Périphérique / 4 boches

Broches	Description
1	+12V
2	COM
3	COM
4	+5V

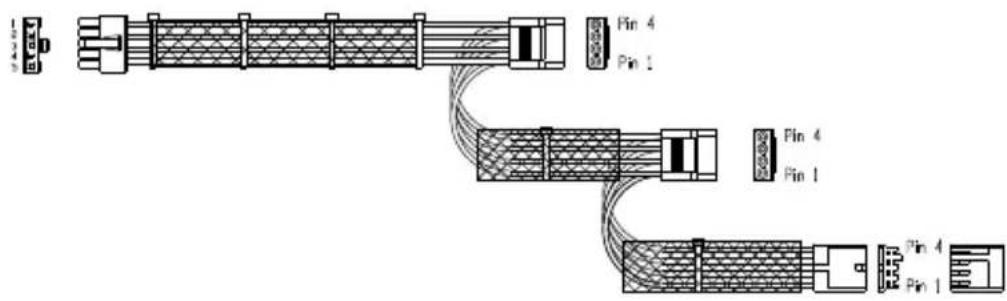

5.9 Connecteurs Lecteur de disquette

Côté alimentation

Côté périphérique

Molex 5 Broches

Broches	Description
1	+12V
2	COM
3	COM
4	+5V
5

Connecteurs Periphérique / 4 boches

Broches	Description
1	+12V
2	COM
3	COM
4	+5V

Connecteurs Lecteur de disquette

Broches	Description
1	+12V
2	COM
3	COM
4	+5V

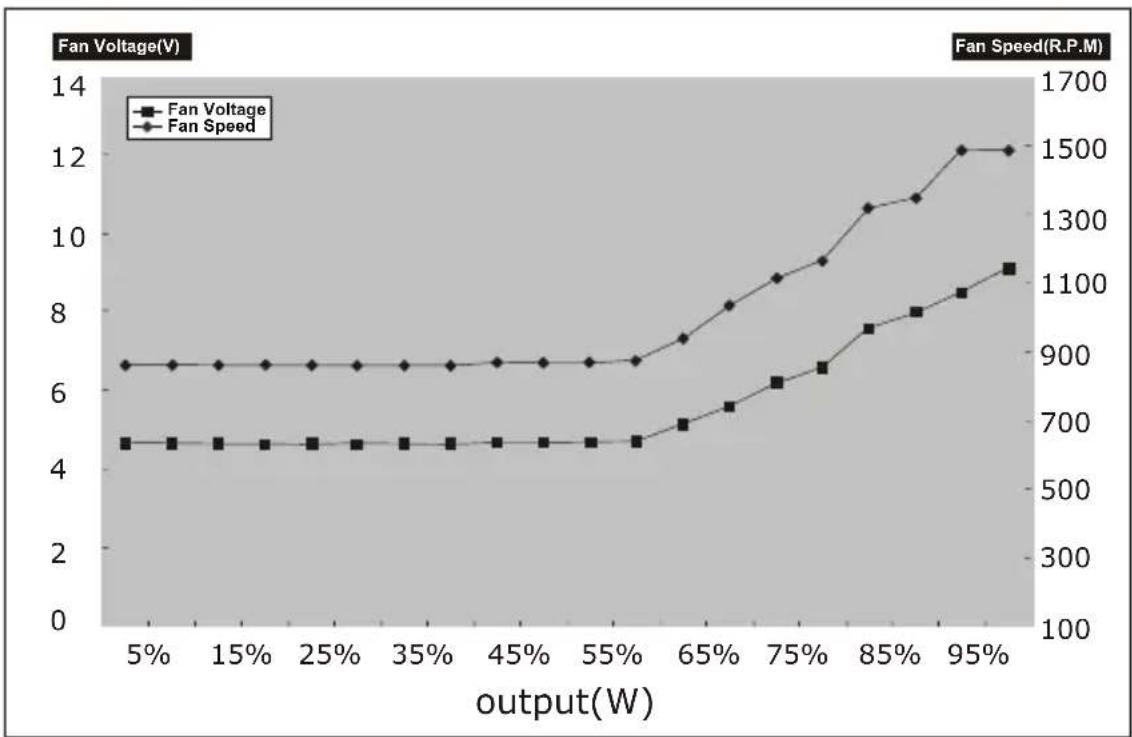

6. Contrôle de vitesse Ventilateur automatique

Les exigences CFM varient selon les applications et l'environnement d'utilisation finale, mais le 80-120 CFM est typique pour le ventilateur 135mm . Pour des applications sensibles au bruit, il est recommandé qu'un circuit de contrôle de vitesse du ventilateur thermo-sensible soit utilisé pour équilibrer les performances acquistiques et thermiques au niveau du système. Ce circuit déetecte généralement la température d'un dissipateur de chaleur et/ou de l'air ambient entrant et ajuste la vitesse du ventilateur si nécessaire pour conserver les Températures de l'alimentation et des composants du système au niveau requis par les specifications. Veuillez vous reporter à l'illustration du contrôle de vitesse du ventilateur donnée ci-dessous.

Inhalt

Garantie 1

Connecteur Molex 8 broches à PCI-e 6 broches
Connecteur Molex 8 broches à PCI-e 8 broches

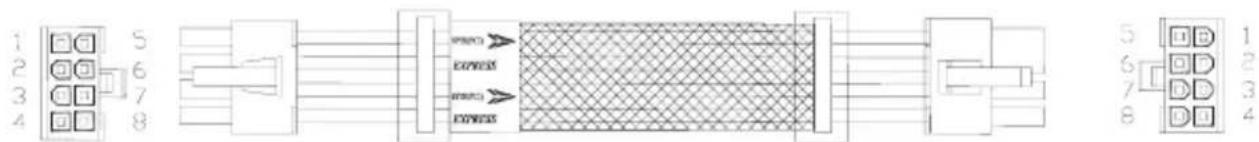

5.4 Connecteur Molex 8 broches à PCI-e 8 broches

Côté alimentation

Côté périphérique

5.5 Connecteur Molex 8 broches à PCI-e 6 broches

Côté alimentation

Côté périphérique

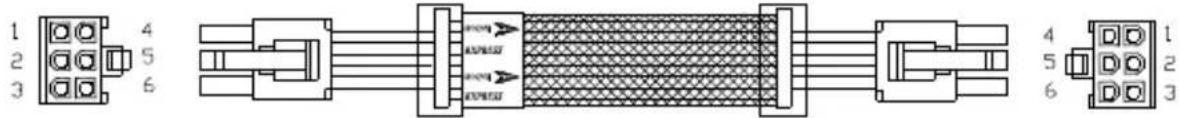

5.6 Connecteur PCI-e 6 broches à PCI-e 6 broches

Côté alimentation

Côté périphérique

Connettore PCI-e / pin 6

Connettore PCI-e / pin 6

Pin	Description	Pin	Description
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

Pin	Description	Pin	Description
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

2.2 Spécifications de sortie

RS-850-ESBA

AC INPUT	115/230 Vac 12/6.3 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	25A	30A								3.5A0
MAX.POwer	191W		768W						9.6W	17.5W
	850W

8A18A18A28

RS-A00-ESBA

AC INPUT	115/230 Vac 15/8 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	40A	40A								3.5A0
MAX.POwer	250W		960W						9.6W	17.5W
	1000W

8A18A18A28
