Wichtige Sicherheitshinweise

Für ihre eigene Sicherheit ist es wichtig, dass Sie die folgenden Grundregeln beachten:

1. Schalten Sie die PSU (Stromversorgungseinheit) vor dem Reinigen aus und trennen sie vom Stromnetz. Verwenden Sie keine Reinigungsflußigkeiten oder -sprays. Reinigen Sie das Gehäuse der PSU von außen mit einem trockenen Tuch.
2. Das Computersystemarf nicht in der Naze von Wasser aufgestellt oder betrieben werden.
3. Die Stromquelle, mit der die PSU betrieben wird, muss mit den auf dem Etikett angegebenen Werten übereinstimmen.
4. Achten Sie darauf, dass keine Flüssigkeiten auf der PSU auskippen.
5. Wenden Sie sich an das Servicezentrum, wenn die PSU Funktionstörungen aufweist.

1. Übersicht

1.1 Einführung

Das Netzteil ist die Schlüsselkomponente für den Betrieb des Computers, indem es alle Elemente mit dem erforderlichen Strom versorgt und für eine gleichbleibende Stabilität und Zuverlösigkeit des Computersystems sorgt. Mit dem Netzteil von cooler Master kann Ihr PC better und effizienter arbeiten. Es ist die bessere Stromquelle, weil es in den PC eingebaut wird. Es verbessert außer dem die Zuverlösigkeit des Systems, indem es Spannungsspitzen und unterbrechungen des Stromnetzes ausgleicht. Das Netzteil bietet Ihrem System zusammenlich den besten Schutz.Das RS-850-ESBA / RS-A00-ESBA ist mit den Netzteilen ATX 12V V2.3 und EPS 12V V2.91 konform, die noch mehr Energiekapazitäten für den CPU-Gebrauch bereitstellen.

1.2 Leistungsmerkmale

1. Volle Unterstützung des neusten Intel-Standards ATX 12V V2.3
2. Konformität mit dem neuesten SSI-Standard EPS 12V V2.91
3. Extrem leiser Betrieb mit intelligenter Lüftergeschwindigkeits steuerung (< 16dBA)
4. Quad PCI-e-Anschluss erfüllt die Erfordernisse für anspruchsvolle Grafikkarten
5. Untersitzt 12V-Ausgänge mit 6 Leitungen für höhere Energienuzung
6. "Green Power"-Design, das den Anforderungen gemäß "Energy Star" und "Blue Angel" zum Sparen von Energie und Kosten entspricht
7. Mehr als 85% an Effizienz bei typischem Ladebetrieb
8. Betriebsdauer: MTBF > 100,000 Stunden
9. Die Stromfehlererkennung leuchtet bei Überspannung, Unterspannung, Übertemperatur, Überstrom, Überlast und Kurzschluss.
10. Aktive Blindstromkompensation (PF > 0.99)
11. Echtstromkapazität erhält die Bedürfnisse bei anspruchsvollem Systembetrieb

1.3 Modellbeschreibung

1. Typ:ATX-FormatATX12V V2.3/SSI standard EPS 12V V2.91
2. Spannung: 90V 264V (autom. Bereich)
3. Stromstärke: 12 A bei 115Vac / 6.3 A bei 230Vac
4. Frequenz: 47 Hz 63 Hz
5. Strom-Gut-Signal: 100ms ~ 500ms
6. Haltezeit: > 17ms
7. Effizienz (Last) : > 85%
8. Ausgangskapazität: 850 W kontinuierlich
9. Spitzenleistung: 1000W

RS-A00-ESBA

1. Typ:ATX-Format ATX12V V2.3/SSI standard EPS 12V V2.91
2. Spannung: 90V 264V (autom. Bereich)
3. Stromstärke: 15 A bei 115Vac / 8 A bei 230Vac
4. Frequenz: 47Hz 63Hz
5. Strom-Gut-Signal: 100ms ~ 500ms
6. Haltezeit: > 17ms
7. Effizienz (Last) : > 85%
8. Ausgangskapazität: 1000 W kontinuierlich
9. Spitzenleistung: 1200W

2.2 Ausgang

RS-850-ESBA

AC INPUT	115/230 Vac 12/6.3 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	25A	30A								3.5A0
MAX.POwer	191W		768W						9.6W	17.5W
	850W

8A18A18A28

RS-A00-ESBA

AC INPUT	115/230 Vac 15/8 A 60/50 Hz
DC OUTPUT	3.3V	5V	12V1	12V2	12V3	12V4	12V5	12V6	-12V	5VSB
PEAK	40A	40A								3.5A0
MAX.POwer	250W		960W						9.6W	17.5W
	1000W

8A18A18A28

2.3 Umgebungsbedingungen

1. Abmessungen: 150(Breite) x 180(Länge) x 86(Höhe)
2. Betriebstemperatur: 0 50^ C
3. MTBF: >100,000 Stunden
4. EMC: CE / BSMI / FCC
5. Sicherheit: UL / cUL / TUV / NEMKO / BSMI

3. Installation

1. Schalten Sie den Hauptschalter des Netzteils aus und trennen das System vom Stromnetz.
2. Losen Sie die Schrauben des Chassis und nehmen die Seitenwand des Gehäuses ab.
3. Trennen Sie alle Stromstecker vom Motherboard und von allen Peripheriegeräten wie den Gehauselüftern, Festplatten, CD-ROM-Laufwerken, Diskettenlaufwerken usw. ab.
4. Wechseln Sie das Netzteil aus.
5. Schließen Sie die Stecker P1(24-polig) und P2(CPU 8-polig) / P3(CPU 4-polig)an das Motherboard an.
6. Schlieben Sie die anderen Stecker an die Systemkomponenten an.
7. Überprüfen Sie noch einmal alle Kabelverbindungen.
8. Schlieben Sie das Computergehäuse und schrauben es fest.
9. Schließen Sie das System an das Stromnetz an und schalten es am Hauptschalter ein.

4. Fehlerbehebung

Wenn Sie das System nach der Installation des Netzteils nicht einschalten können, führen Sie die unter aufgeführten Prüfschritte durch:

1. Stellen Sie sicher, dass der Hauptschalter richtig eingeschaltet ist.
2. Überprüfen Sie, ob die Stecker P1 und P2 / P3 richtig am Motherboard angeschlossen sind.
3. Wenn das Netzteil nicht einwandfrei Funktioniert, wenden Sie sich umgehend an unser Servicecenter.

5. Anschlüsse

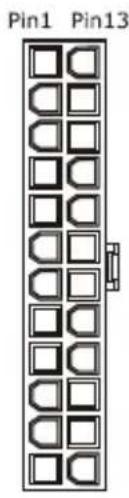

5.1 P1-Anschluss (Motherboard) / 24-polig

Pin	PitBeschreibung	Farbe
1	+3.3V	Orange
2	+3.3V	Orange
3	COM	Schwarz
4	+5V	Rot
5	COM	Schwarz
6	+5V	Rot
7	COM	Schwarz
8	PWR OK	Grau
9	+5VSB	Lila
10	+12V1	Gelb/ Schwarz
11	+12V1	Gelb/ Schwarz
12	+3.3V	Orange

	Beschreibung	Farbe
13	+3.3V	Orange
	+3.3V sense	Braun
14	-12V	Blau
15	COM	Schwarz
16	PS-ON	Grün
17	COM	Schwarz
18	COM	Schwarz
19	COM	Schwarz
20	----	----
21	+5V	Rot
22	+5V	Rot
23	+5V	Rot
24	COM	Schwarz

5.2 P2-Anschluss (+12V Strom) / 8-polig

Pin	Beschreibung	Farbe
1	COM	Schwarz
2	COM	Schwarz
3	COM	Schwarz
4	COM	Schwarz

Pin	Beschreibung	Farbe
5	+12V2	Gelb
6	+12V2	Gelb
7	+12V1	Gelb/ Schwarz
8	+12V1	Gelb/ Schwarz

5.3 P3-Anschluss (+12V Strom) / 4-polig

Pin	Beschreibung	Farbe
1	COM	Schwarz
2	COM	Schwarz
3	+12V2	Gelb
4	+12V2	Gelb

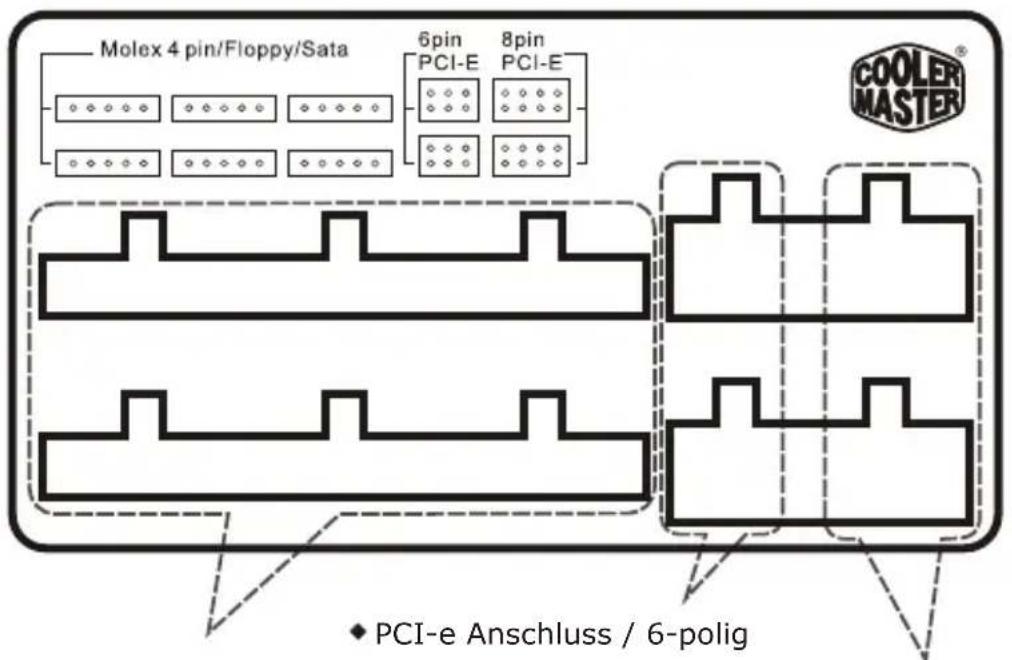

Rückplatte von Modul

Peripherie Anschluss / 4-polig
SATA Anschlusse
Floppy Anschlüsse 4 pin

Molex 8-Pol zu PCI-e 6-Pol-Anschluss
Molex 8-Pol zu PCI-e 8-Pol-Anschluss

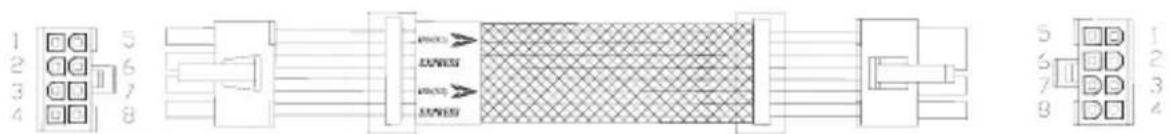

5.4 Molex 8-Pol zu PCI-e 8-Pol-Anschluss

Seite von Netzteil

Seite von Gerät

Molex / 8-polig

Pin	Beschreibung	Pin	Beschreibung
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

PCI-e Anschluss / 8-polig

Pin	Beschreibung	Bischreibung
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

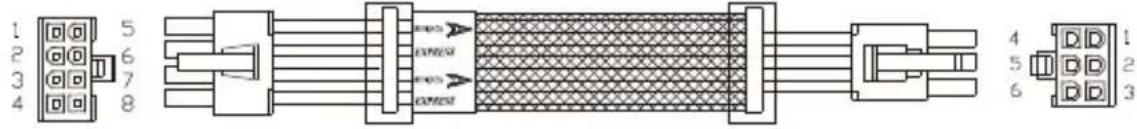

5.5 Molex 8-Pol zu PCI-e 6-Pol-Anschluss

Seite von Netzteil

Seite von Gerät

Molex / 8-polig

Pin	Beschreibung	Pin	Beschreibung
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

PCI-e Anschluss / 6-polig

Pin	Beschreibung	Bewertung
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

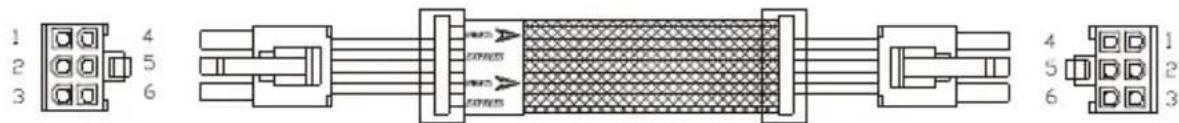

5.6 PCI-e 6-Pol zu PCI-e 6-Pol-Anschluss

Seite von Netzteil

Seite von Gerät

PCI-e Anschluss / 6-polig

Pin	Beschreibung	Bewertung
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

PCI-e Anschluss / 6-polig

Pin	Beschreibung	Bischreibung
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

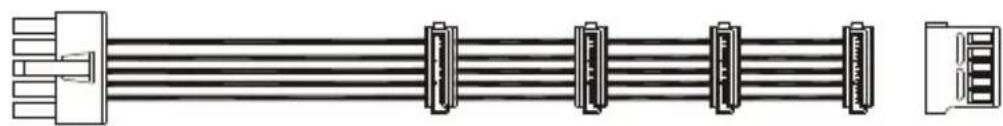

5.7 SATA Anschlüsse

Seite von Netzteil

Seite von Gerät

Molex 5-polig

Pin	Beschreibung
1	+12V
2	COM
3	COM
4	+5V
5	+3.3V

Beschreibung

SATA Anschlüsse

Pin
1	+12V
2	COM
3	+5V
4	COM
5	+3.3V

6. Automatische Steuerung der Ventilatorgeschwindigkeit

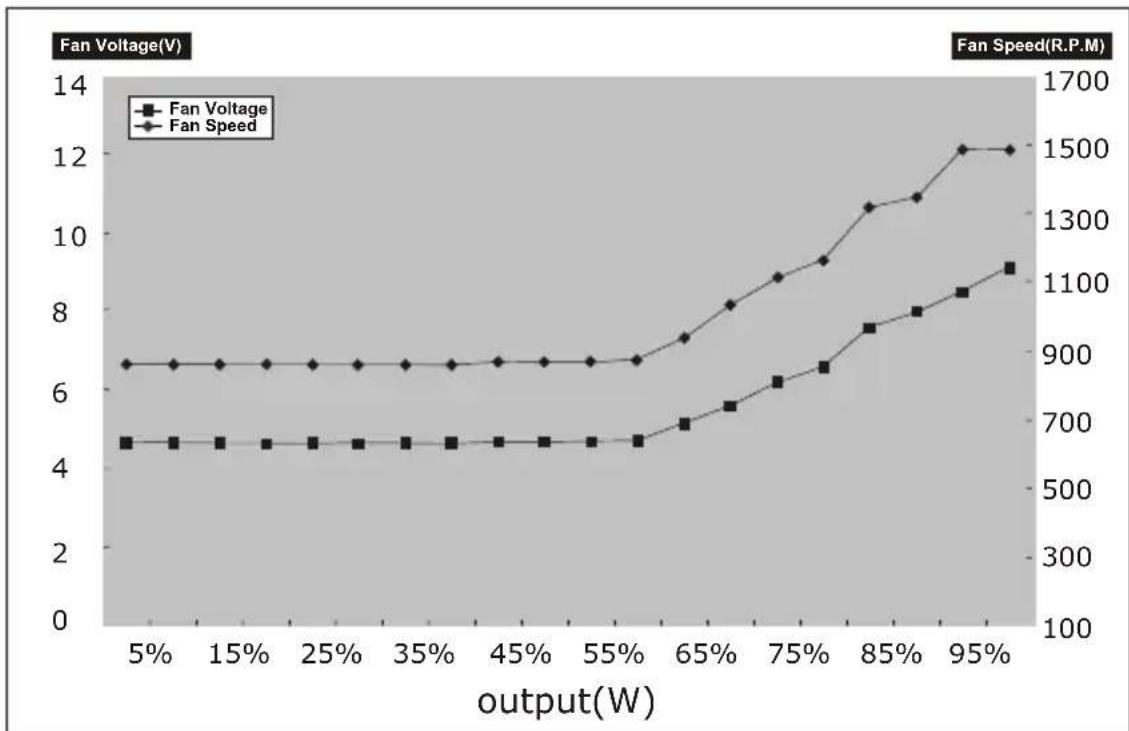

Genaue CFM-Anforderungen untersenden sich von Anwendung zu Anwendung sowie vom Endbenutzerumfeld, aber 80-120 CFM ist typisch für den 135mm -Ventilator. Bei geräuschensiblen Anwendungen sollen eine temperatursensible Steuerung der Ventilatorgeschwindigkeit verwendet werden, um die thermale und akkustische Leistung des Systems abzustimmen. Diese Kreislauf erkennt normalerweise die Temperatur einer internen Hitzesenke und/oder hereinkommender Luft und passst die Ventilatorgeschwindigkeit an, um die Stromversorgung und die Temperaturen der Systemkomponenten einzustellen. Sehen Sieitte die Abbildung fur die Steuerung der Ventilatorgeschwindigkeit.
