BEDIENUNGSANLEITUNG Silent Pro M 700W COOLER MASTER
Entsorgung von Elektrogeräten durch Benutzer in privaten Haushalten in der EUDieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden damit. Es obliegt darauf Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Wertstoffhof). Die separate Sammlung und das Recycleln ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung tragt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recyceilt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recycleln abgeben konnen, erhalten Sie bei den örtlichen Behörden, Wertstoffhöfen oder Dort, wo Sie das Gerät erworben haben.
Wichtige Sicherheitshinweise 1
1. Übersicht 2
1.1 Einführung 2
1.2 Leistungsmerkmale 2
1.3 Modellbeschreibung 2
2. Spezifikationen 3
2.1Eingang 3
2.2 Ausgang 4
2.3 Umgebungsbedingungen 4
3. Installation 5
4. Fehlerbehebung 5
5. Anschlisse 5
5.1 P1-Anschluss (Motherboard) / 20+4-polig
5.2 P2,P3-Anschluss CPU / 4+4-polig
Rückplatte von Modul 6
5.3 PCI-e 6-Pol zu PCI-e 6+2-Pol- Anschlisse
5.4 SATA Anschlisse 7
5.5 Peripheral Anschluss / 4-polig
5.6 Floppy Anschlisse 7
6. Automatische Steuerung der Ventilatorgeschwindigkeit... 8
Garantie
Cooler Master garantiert, dass these Gerät frei von Material- und Herstellungsfehlern ist. cooler Master bietet beschränkt auf die Hardware beginnend mit dem Kaufdatum eine 5 Jahre Garantie für das Netzteil mit dem Gehäuse. Bewahren Sie die Quittung als Kaufbeleg sorgfältig auf.
Dieses Produkt ist nur für die Benutzung mit einem Computer vorgesehen. Die Verwendung theses Produkts in einem anderen Gerät führt zum Verlust der Garantieansprüche. Wenn Sie sich bei der Installation der Computer-Hardware unsicher sind, wenden Sie sich an einen Fachmann.
Die vorliegende Garantie ist nur bei normaler Benutzung des Produkts gültig. Die Garantie ist ungültig, wenn festgestellt werden sollen, dass das Gerät aufgrund zweckentfremdeter Benutzung, fehlerhafter Benutzung, Manipulation des Geräts, unvorsichtiger Handhabung, Anschlusses an ungeeignete Stromquellen, Unfälle mit Luft-/Wasserverschmutzung und in der Folge von Naturkatastrophen beschädigt wurde.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
TEL: +886-2-3234-0050
Wichtige Sicherheitshinweise
Für ihre eigene Sicherheit ist es wichtig, dass Sie die folgenden Grundregeln beachten:
- Schalten Sie die PSU (Stromversorgungseinheit) vor dem Reinigen aus und trennen sie vom Stromnetz. Verwenden Sie keine Reinigungsflußigkeiten oder -sprays. Reinigen Sie das Gehäuse der PSU von außen mit einem trockenen Tuch.
- Das Computersystemarf nicht in der Naze von Wasser aufgestellt oder betrieben werden.
- Die Stromquelle, mit der die PSU betrieben wird, muss mit den auf dem Etikett angegebenen Werten übereinstimmen.
- Achten Sie darauf, dass keine Flüssigkeiten auf der PSU auskippen.
- Wenden Sie sich an das Servicezentrum, wenn die PSU Funktionstörungen aufweist. eservice@coolermaster.com.tw
1. Übersicht
1.1 Einführung
Das Netzteil ist die Schlüsselkomponente für den Betrieb des Computers, indem es alle Elemente mit dem erforderlichen Strom versorgt und für eine gleichbleibende Stabilität und Zuverlösigkeit des Computersystems sorgt. Mit dem Netzteil von cooler Master kann Ihr PC better und effizienter arbeiten. Es ist die bessere Stromquelle, weil es in den PC eingebaut wird. Es verbessert außer dem die Zuverlösigkeit des Systems, indem es Spannungsspitzen und unterbrechungen des Stromnetzes ausgleicht. Das Netzteil bietet Ihr System zusammenlich den besten Schutz. Das RS-700-AMBA-D3 ist mit den Netzteilen ATX 12V V2.3 und EPS 12V V2.91 konform, die noch mehr Energiekapazitäten für den CPU-Gebrauch bereitstellen.
1.2 Leistungsmerkmale
- Volle Unterstützung des neusten Intel-Standards ATX 12V V2.3
- Konformität mit dem neuesten SSI-Standard EPS 12V V2.91
- Extrem leiser Betrieb mit intelligenter Lüftergeschwindigkeits steuerung
- PCI-e 6+2-Anschluss erfüllt die Erfordernisse für anspruchsvolle Grafikkarten
- Untersitzt 12V-Ausgänge mit 1 Leitungen für höhere Energienutzung
- "Green Power"-Design, das den Anforderungen gemäß "energy star" und "blue angel" zum Sparen von Energie und Kosten entspricht
- 85% an Effizienz bei typischem Ladebetrieb
- Betriebsdauer: MTBF > 100,000 Stunden
- Schutz: OVP / OCP / OTP / OLP / SCP / OPP
- Aktive Blindstromkompensation (PF > 0.9)
- Echtstromkapazität erhält die Bedürfnisse bei anspruchsvollem Systembetrieb
1.3 Modellbeschreibung
RS-700-AMBA-D3: 700W Aktives PFC-Netzteil
2. Spezifikationen
2.1 Eingang
- Typ:ATX 12V V2.3/SSI EPS 12V V2.91
- Spannung: 90V 264V (autom. Bereich)
- Stromstärke: 12A@115Vac / 6A@ 230Vac
- Frequenz: 47Hz 63Hz
- Strom-Gut-Signal: 100ms ~ 500ms
- Haltezeit: > 17ms
- Effizienz (Last): 85% Gewöhnlich
- Ausgangskapazität: 700 W kontinuierlich
- Spitzenleistung: 840W
2.2 Ausgang
RS-700-AMBA-D3
| AC-EINGANG | 100~240 Vac 12~6 A 60/50 Hz | |||
| DC-AUSGANG | +3.3V | +5V | +12V -12V | +5Vsb |
| 28A | 50A25A 0.5A | 2.5A | ||
| GESAMTMENGELEISTUNG | 165W | 600W 12.566W | ||
| 700W | ||||
2.3 Umgebungsbedingungen
- Abmessungen: 150(Breite) x 150(Länge) x 86(Höhe)
- Betriebstemperatur: 0 40^ C
- MTBF: >100,000 Stunden
- EMC: CE / FCC / C-tick
- Sicherheit: UL / TUV / NEMKO / GOST
3. Installation
- Schalten Sie den Hauptschalter des Netzteils aus und trennen das System vom Stromnetz.
- Losen Sie die Schrauben des Chassis und nehmen die Seitenwand des Gehäuses ab.
- Trennen Sie alle Stromstecker vom Motherboard und von allen Peripheriegeräten wie den Gehauselüftern, Festplatten, CD-ROM-Laufwerken, Diskettenlaufwerken usw. ab.
- Wechseln Sie das Netzteil aus.
- Schließen Sie die Stecker P1(20+4-polig) und P2,P3(CPU 4+4-polig) an das Motherboard an.
- Schlieben Sie die anderen Stecker an die Systemkomponenten an.
- Überprüfen Sie noch einmal alle Kabelverbindungen.
- Schlieben Sie das Computergehäuse und schrauben es fest.
- Schlieben Sie das System an das Stromnetz an und schalten es am Hauptschalter ein.
4. Fehlerbehebung
Wenn Sie das System nach der Installation des Netzteils nicht einschalten können, führen Sie die unter aufgeführten Prüfschritte durch:
- Stellen Sie safer, dass der Hauptschalter richtig eingeschaltet ist.
- Überprüfen Sie, ob die Stecker P1 und P2 richtig am Motherboard angeschlossen sind.
- Wenn das Netzteil nicht einwandfrei Funktioniert, wenden Sie sich umgehend an unser Servicecenter.
5. Anschlüsse
5.1 P1-Anschluss (Motherboard) / 20+4-polig

Pin1 Pin13
| Pin | PüBeschreibung | Farbe |
| 1 | +3.3V | Orange |
| 2 | +3.3V | Orange |
| 3 | COM | Schwarz |
| 4 | +5V | Rot |
| 5 | COM | Schwarz |
| 6 | +5V | Rot |
| 7 | COM | Schwarz |
| 8 | PWR_OK | Grau |
| 9 | +5VSB | Lila |
| 10 | +12V | Gelb |
| 11 | +12V | Gelb |
| 12 | +3.3V | Orange |
| Beschreibung | Farbe | |
| 13 | +3.3V | Orange |
| +3.3V5 | Braun | |
| 14 | -12V | Blau |
| 15 | COM | Schwarz |
| 16 | PS-ON | Grün |
| 17 | COM | Schwarz |
| 18 | COM | Schwarz |
| 19 | COM | Schwarz |
| 20 | ---- | ---- |
| 21 | +5V | Rot |
| 22 | +5V | Rot |
| 23 | +5V | Rot |
| 24 | COM | Schwarz |
5.2 P2,P3-Anschlüss CPU / 4+4-polig

Pin1 Pin3
| Pin | Beschreibung | Farbe |
| 1 | COM | Schwarz |
| 2 | COM | Schwarz |
| 3 | +12V | Gelb |
| 4 | +12V | Gelb |

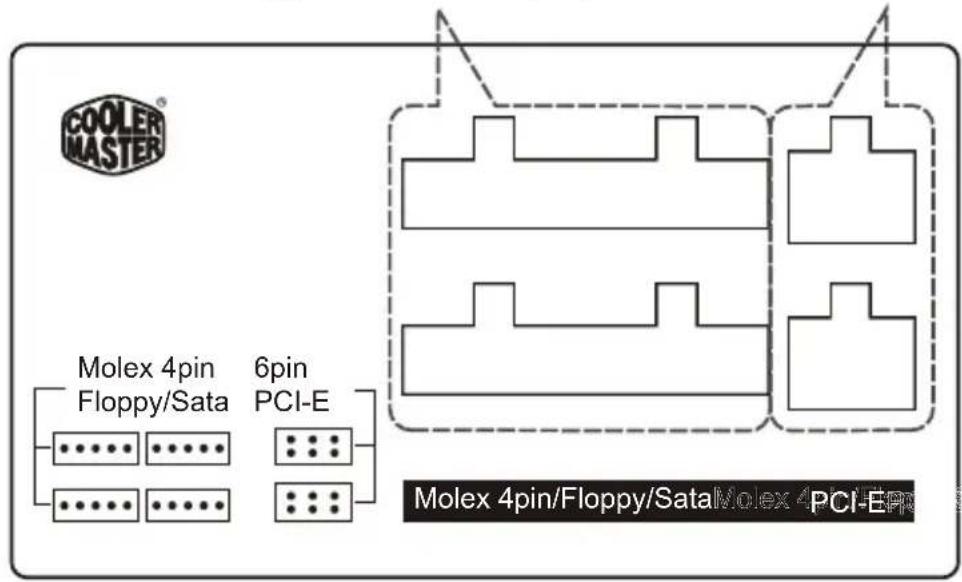

Rückplatte von Modul
Peripherie Anschluss / 4-polig
SATA Anschlüsse
Floppy Anschlusse 4 polig PCI-e Anschlusse / 6+2 Polig

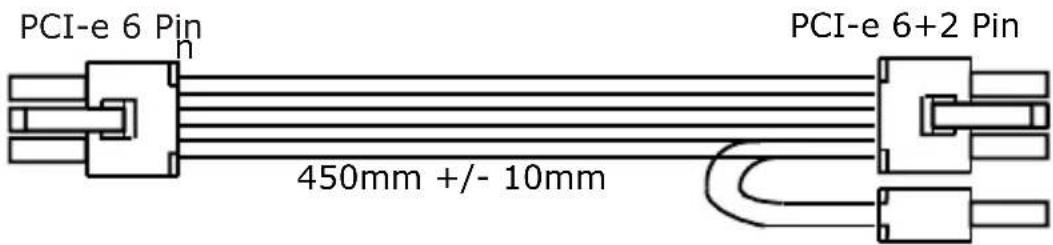

5.3 PCI-e 6-Pol zu PCI-e 6+2-Pol- Anschlüsse

PCI-e 6-polig
PCI-e Anschluss / 6+2-polig
| Pin | Beschreibung | Bewertung |
| 1 | +12V | 4 |
| 2 | +12V | 5 |
| 3 | +12V | 6 |
| Pin | Beschreibung | Bischreibung | |
| 1 | +12V | 5 | COM |
| 2 | +12V | 6 | COM |
| 3 | +12V | 7 | COM |
| 4 | COM 8 COM | ||

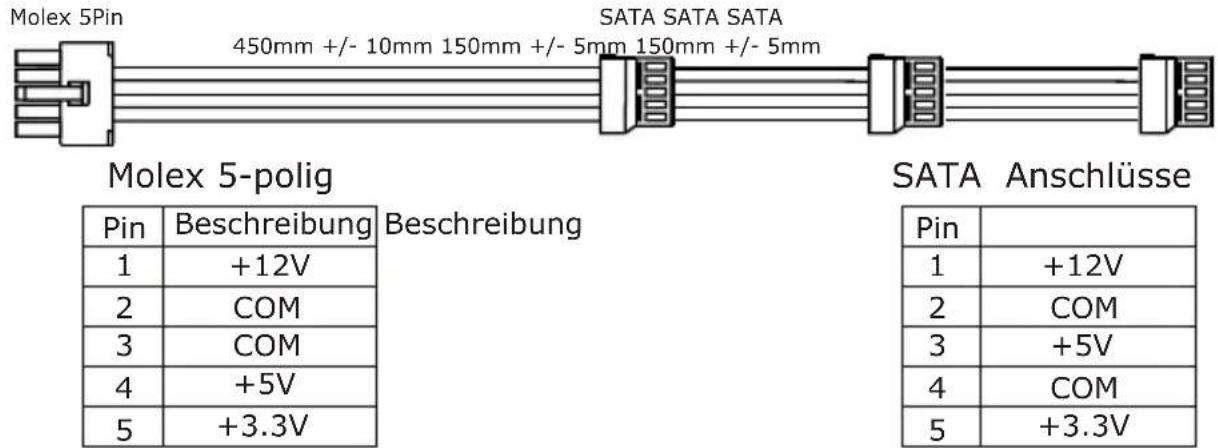

5.4 SATA Anschlüsse

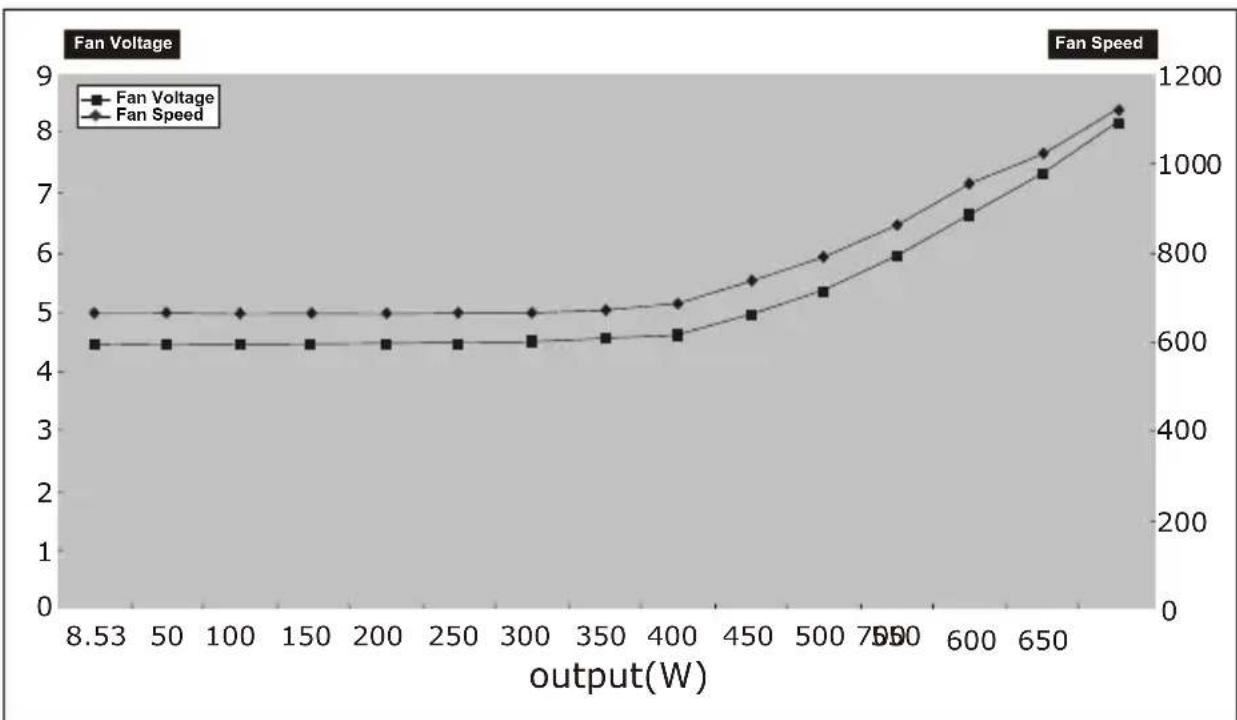

6. Automatische Steuerung der Ventilatorgeschwindigkeit
Genaue CFM-Anforderungen untersenden sich von Anwendung zu Anwendung sowie vom Endbenutzerumfeld, aber 80-120 CFM ist typisch für den 135mm -Ventilator. Bei geräuschensiblen Anwendungen sollen eine temperatursensible Steuerung der Ventilatorgeschwindigkeit verwendet werden, um die thermale und akkustische Leistung des Systems abzustimmen. Diese Kreislauf erkennt normalerweise die Temperatur einer internen Hitzesenke und/oder hereininkommender Luft und passst die Ventilatorgeschwindigkeit an, um die Stromversorgung und die Temperaturen der Systemkomponenten einzustellen. Sehen Sieitte die Abbildung fur die Steuerung der Ventilatorgeschwindigkeit.
