使用説明書 Silent Pro M 700W COOLER MASTER

5.1 P1 (マザーボード) コネクタ / 20+4 ピン

5.2 P2,P3 (+12V電源) コネクタ / 4+4 ピン

Cooler Master は当製品に素材上及び製造上の欠陥がないことを保証し、お買い 上げ日から5ヵ年の間、ケース付随の電源に対する有限保証を提供します領収書は大 切に保管してください。 当製品はコンピュータ用に設計されたものです。当製品をその他の用途でご利用に なると、保証は無効となります。コンピュータのハードウェアインストールについ て詳しくない方は、専門家の指示を受けてください。 当保証は、製品の正常な使用のもとで発生した破損に対し提供されます。当製品が 乱用、修正、誤用、不注意、不当な電圧、空気や水質汚染などの事故、自然災害な どにより破損した場合は、この保証は適用されません。 Cooler Master Co., Ltd.9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.TEL: [phone]FAX: [phone]Http://www.coolermaster.com

1. 清掃前にはPSUの電源を切り、ACコンセントから取り外してください。液体 ま

たは噴射洗剤などはご利用にならないでください。乾いた布でPSU外部を拭い

2. コンピュータシステムは水気のある場所でインストールないし操作を行なわな

いでください。3. PSUはラベルの表示範囲内でご利用ください。4. PSUに液体をかけないでください。

5. PSUが正常に作動しない場合は、当社のサービスセンターへお問い合わせくだ

ご利用者の皆様の安全のため、以下の基本的な約束事をお守りください。 [e-mail]2 ユーザーズマニュアル / 日本語

当電源装置はコンピュータシステムの安定した操作を維持するために、PCに必要 なすべての電源を供給するための装置です。Cooler Master の電源装置は、PC分 野では最高の電源を供給することにより、PCの動作をより効率的にします。また 、異常給電による電圧の急変や急上昇を防ぐことでシステムの信頼性を高め、シ ステムに最適な保護を提供します。RS-700-AMBA-D3

する、ATX 12V V およびEPS 12V V2.91 電源に準拠しています。

1. 最新の Intel 標準 ATX 12V V2.3 に完全対応。

2. 最新のSSI規格EPS 12V V2.91に準拠しています。

3. 精準な Fan Speed Controlによる超靜音動作。

4. PCI-e 6+2コネクタによりハイエンドなグラフィックカードに対応します。

5. 高電圧使用量に適応できる1レール12V出力に対応します。

6. “energy star” と “blue angel” に符合するグリーンパワー設計で、エネルギーとコ

7. 通常の負荷操作時で 85% の効率を実現します。

10. 高性能なアクティブ PFC（PF値 > 0.9）を採用します。

11. 本格的な電源容量によりハイエンドなシステムオペレーションに対応します。

1. タイプ: ATX 12V V / SSI EPS 12V V2.91

2. 電圧: 90V ~ 264V (自動範囲)

1. 寸法: 150(幅) x 150(長さ) x 86(高さ)

5. 安全性: UL / TUV / NEMKO / GOST

700W 600W 12.5W AC入力 DC出力 最大電力4 ユーザーズマニュアル / 日本語

1. 電源装置の主電源を切り、電源コードを取り外します。

2. シャーシのネジを外し、側面パネルを開きます。

3. マザーボードと周辺機器 (ケースファン、ハードドライブ、CD-ROM、フロッ

ピードライブなど) の電源コネクタをすべて取り外します。

5. P1 (20+4 ピン)とP2,P3 (CPU 4+4 ピン) コネクタをマザーボードに接続します。

6. その他のコネクタをシステムコンポーネントに接続します。

7. すべてのコネクタが接続されたことを確認します。

9. 電源に電源コードを接続し、主電源を入れます。

電源装置をインストールした後、システム電源が入らない場合は、以下のトラブ ルシューティングをご覧ください。

1. 主電源のスイッチが正しく入っているかどうか確認します。

2. P1とP2 のコネクタがマザーボードに正しく接続されているかどうか確認しま

3. 上記を実行しても電源が入らない場合は、当社のサービスセンターにお問い合

わせください。5 ユーザーズマニュアル / 日本語

5.1 P1 (マザーボード) コネクタ / 20+4 ピン

-12V PS-ON +5V +5V +5V

5.2 P2,P3 (+12V電源) コネクタ / 4+4 ピン

ユーザーズマニュアル / 日本語 PCI-e 6+2 Pin週辺機器 4 Pin コネクタSATA コネクタフ4 Pin フロッピーコネクタ モジュラーのバックプレート モジュラーのバックプレート Molex 4pin/Floppy/SataMolex 4pin/Floppy/SataPCI-EPCI-EMolex 4pinFloppy/Sata 6pin PCI-E

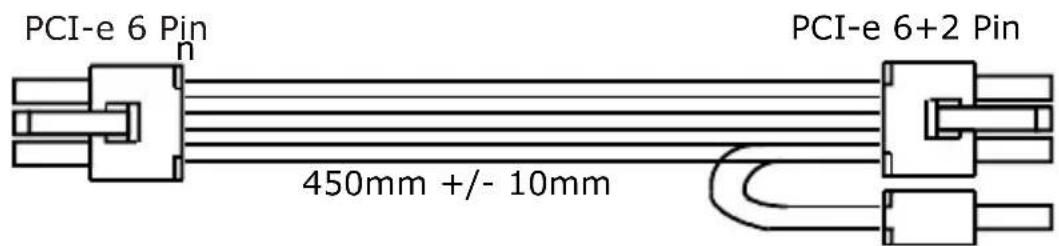

PCI-e 6Pin PCI-e 6+2 Pin450mm +/- 10mm PCI-e 6 Pin7 ユーザーズマニュアル / 日本語

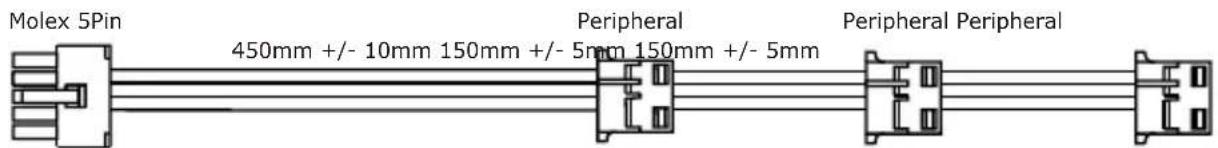

Molex 5 ピン 週辺機器コネクタ/4ピン

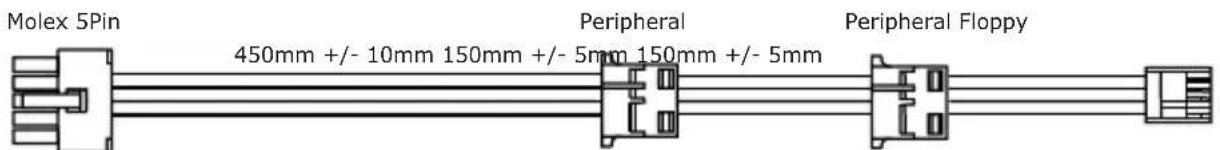

Molex 5 ピン フロッピー コネクタ/ 4 ピン

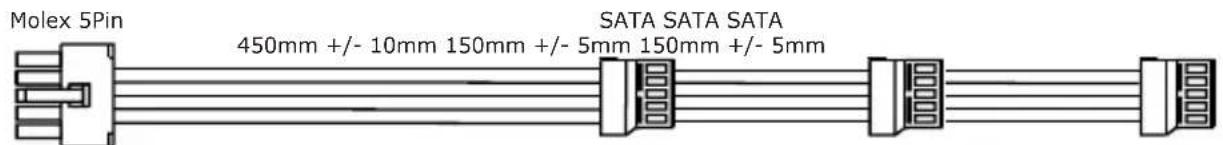

Molex 5 ピン SATA コネクタ

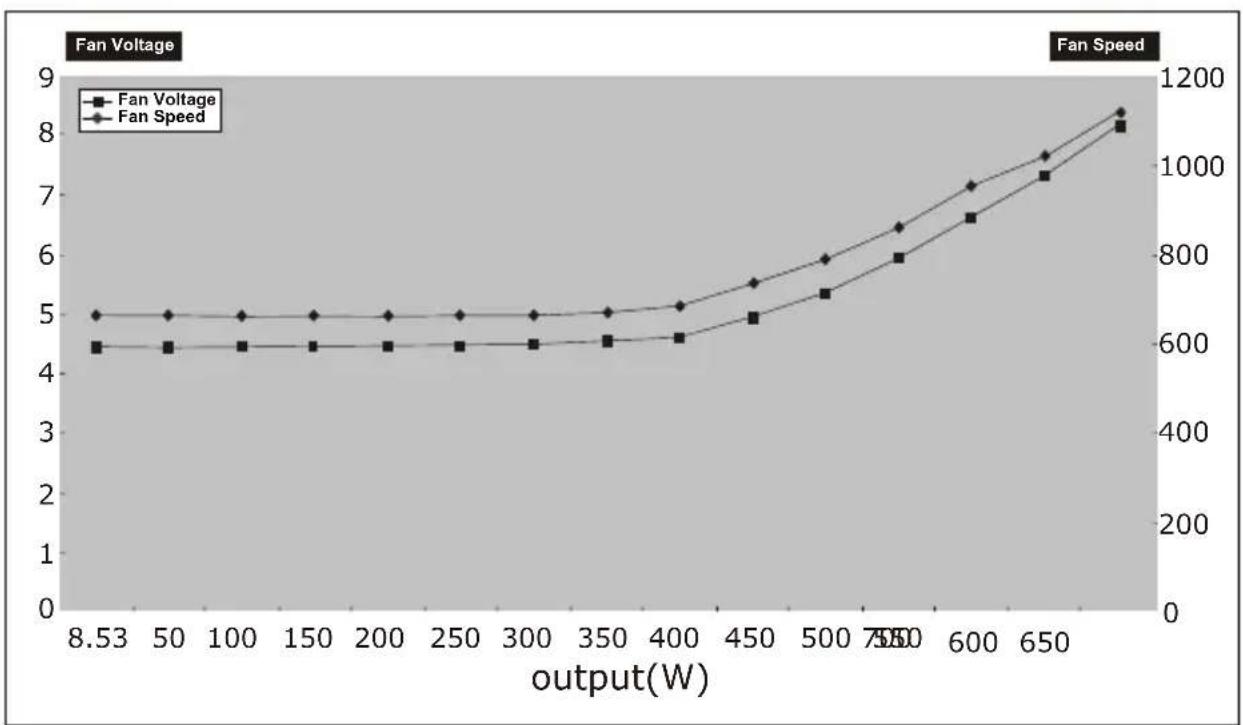

Molex 5PinSATA SATA SATA450mm +/- 10mm 150mm +/- 5mm 150mm +/- 5mmMolex 5PinPeripheral450mm +/- 10mm 150mm +/- 5mm 150mm +/- 5mmPeripheral Peripheral Molex 5PinPeripheral450mm +/- 10mm 150mm +/- 5mm 150mm +/- 5mmPeripheral Floppy6. ファン速度自動制御 正確なCFMの条件は、アプリケーションとエンドユーザの環境によって異なります が、135mmファンについては80-120 CFMを通常使用します。ノイズ感知アプリ ケーションについては、システムレベルの感熱と聴覚的な性能のバランスを取るた めに、感熱ファン速度制御回路をご使用になることをお薦めします。この回路は通 常内部ヒートシンクと、吸気の温度を感知し、電源とシステムコンポーネントの温 度を規格内に維持するために、必要に応じてファン速度を調整します。下のファン 速度制御図をご参照ください。

ユーザーズマニュアル / 日本語 Fan VoltageFan SpeedFan SpeedFan Voltage output(W)

9. 最大輸出能力：840W (Peak值)

5.2 CPU 4+4 Pin電源 接頭(P2,P3)

+3.3V +3.3V +3.3V +5V +5V +5V

COM PWR_OK +12V -12V PS-ON +5V +5V +5V

+12V COM COM +5V Pin

9. 最大输出能力：840W (Peak值)

700W 600W 12.5W 使用说明书 / 中文4

5.1 主机板 20+4 Pin 接头(P1)

+3.3V +3.3V +3.3V +5V +5V +5V

COM PWR_OK +12V +3.3Vs -12V PS-ON +5V +5V +5V

+12V COM COM +5V Pin
