MANUAL DE UTILIZADOR Silent Pro M 700W COOLER MASTER
Manual do Usuário / Portugues
Descarte de equipamentos por 用户 em residências da União Europeia Este símbolo no produits ou na embalagem indica que o produit não pode ser descartado muito com o lixo dométrico. No entanto, é sua responsabilité levar os equipamentos a serem descartados a um punto de coleta designado para a reciclagem de equipamentos eletrô-eletrônicos. A coletaSeparated e a reciclagem dos equipamentos no momento do descarte ajudam na conservação dos recursos naturais e garantem que os equipamentos são reciclados de forma a proteger a Saúde das pessoas e o meio ambiente. Para obter mais informações sobre quando descartar equipamentos para reciclagem, entre em conta com o escritório local de sua idade, o服务于 limpeza Pública de seu bairro ou a loja em que adquiriu o produits.
1.1 Introducao 2
1.2 Principais caractéristicas 2
1.3 Descrição dos modelos 2
2. Especificações 3
2.1 Especificações de entrada 3
2.2 Especificações de saída 3
2.3 Ambiente 3
3.Instalação 4
4. Solucao de problemas 4
5. Descrição dos conectores 5
5.1 Conector P1 (placa-mae) / 20+4 pinos 5
5.2 Conector P2,P3 (alimentacao de +12V ) / 4+4 pinos 5
Placa Traseira Modular 6
5.3 Conector PCI-e de 6 Pinos até o PCI-e de 6 + 2 Pinos
5.4 Conectores (SATA) 7
5.5 Conectores (periféricos) / 4 pinos 7
5.6 Conectores (unidade de disquete) / 4 pinos 7
6. Controle automatico de velocidade do ventilador 8
Garantia
A Cooler Master garante que este dispositivo está isento de defeitos de fabricação e material, e Oferece uma garantia limitada de 5 anos para a fonte de alimentação, a partir da data de aquisicao. Guarde o comprovante de compra num local seguro.
Este produit foi projetado para uso em computador apenas. Autilização deste disposítivo em qualquer outras aplicações invalidará a garantia. Caso não está familiarizado com a instalação de hardware de computador, peça a assistência de um profissional.
Esta garantia se aplica a danos causados em uso normal, e sera invalidada se for determinado que o dispositoivo sofreu danos devido a abuso, alteração, mau uso, negligência, fornecimento de tensão incorreta, poluição da água ou do ar, acidentes, ou desastres naturais.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
Tel.: +886-2-3234-0050
Para garantir sua OWNAGA, observe as regras bAsicas a seguir:
- Desligue e desconecte a fonte de alimentacao da toma de CA antes de limpar. Não useiros do limpeza liquidos ou em aerossol. Use um pano seco para limpar a superficie externa da fonte de alimentacao.
- Não instale ou utilize o computador proxies à agua.
- A fonte de alimentação deve usar o tipo de energia eletrica indicada na etiqueta de identificacao.
- Nunca derrame nenhum tipo de liquido na fonte de alimentacao.
- Se a fonte de alimentacao não estiver的功能ando normalmente, entre em conta com/DDs como: eservice@coolermaster.com.tw
1. Visão Geral
1.1 Introdução
A fonte de alimentação é um dos principais componentes envolvido na tarefa atender todas as necessidades de alimentaçãoétrica para o aconteamento do PC e a manutençao da confiabilitadede da estabilitadede continua de umsystema de computador. A fonte de alimentaçãoCooler Master permite que o PC funciona com mais eficiência. Melhora, tambem, a confiabilitadodeSYSTEMA evitando picos e surtos na alimentação. Além disso, a fonte de alimentação offerece a proteção perfeita ao seuSYSTEMA.RS-700-AMBA-D3 é compativel com as fontes de alimentaçãoATX 12V V2.3 e EPS 12V V2.91 e oferece maior potência para o uso da CPU.
1.2 Principais Caracteristicas
- Em total conformidade com o mais novo padrão da Intel, ATX 12V V2.3
- Em conformidade com o padrão SSI mais recente, EPS 12V V2.91
- Funcionamento supersilencioso com controlador intelligente de velocidade do ventilador
- O conector PCI-e 6+2 satisfaz as exigências das mais Sofisticadasplacedas video
- Suporta 1 LINHA DE SAIDAS DE 12V para uso em potências mais altas
- Conceito ecologico para atender as exigências das agencies "energy star" e "blue angel" para economia de energia e de custos
- 85% de eficiência em operações normais de energia
- Vidautil:MTBF >100,000 horas
- PROTEÇÃO: OVP / OCP / OTP / OLP / SCP / OPP
- Correção ativa do fator de potência (FP > 0.9)
- A capacidade de potência real satisfaz o funciona dos sistemas mais Sofisticados
1.3 Descrição dos Modelos
RS-700-AMBA-D3: 700W Ativo PFC fonte de alimentacao
2. Especificações
2.1 Especificações de Entrada
- Tipo: ATX 12V V2.3 / SSI EPS 12V V2.91
- Tesão de entrada: 90 a 264V (seleção automática)
- Corrente de entrada: 12A @ 115Vac / 6A @ 230Vac
- Freqüência: 47 a 63 Hz
- Bom sinal de energia: 100 a 500 ms
- Tempo de retenção: > 17 ms
- Eficiência (carga): 85% Tipicamente
- Capacidade de saía: 700W continuos
- Capacidade de saida maxima: 840W
2.2 Especificações de Saía
RS-700-AMBA-D3
| ENTRADA CA | 100~240 Vac 12~6 A 60/50 Hz | ||||
| SAÍDA CC | +3.3V | +5V | +12V -1 | 2V | +5Vsb |
| 28A | 50A25A | 0.5A | 2.5A | ||
| FORÇA MAX. | 165W | 600W 1 | 2.56W | ||
| 700W | |||||
2.3 Ambiente
- Dimensoes: 150(anchura) x 150(longitud) x 86(altura) mm
- Temperatura de funciona: 0 a 40^
- MTBF: >100,000 horas
- EMC: CE / FCC / C-tick
- Segança: UL / TUV /NEMKO / GOST
3. Instalação
- Desligue o interruptor principal da fonte de alimentacao e desconnecte o cabo de alimentacao.
- Remova os parafusos e abra o painei lateral do chassi.
- Desligue todos os connectores de alimentação da placá-mae e dos dispositivos periféricos, como ventiladores, unidas de discos rígidos, CD-ROMs, unidas de disquete, etc.
- Substitua a fonte de alimentacao.
- Ligue os connectores P1(20+4 pinos) e P2,P3(alimentação de +12V / 4+4pinos) na placá-mãe.
- Ligue os demais conectores nos componentes doSYSTEMA.
- Certifique-se de que os demais connectores estejam ligados.
- Fecha o chassis e instale os parafusos do gabinete.
- Conecte o cabo de alimentacao a fonte de alimentacao e ligue o interruptor principal.
4. Solução de problemas
Se não for possível ligar o Sistema(before instalar a fonte de alimentação, siga o guia de solução de problemas abaixo:
- Certifique-se de que a alimentacao principal está ligada corretamente.
- Certifique-se de que os connectores P1 e P2 está ligados corretamente à placā-mãe.
- Se a fonte de alimentação não funciona corretamente, entre em conta comigo.
- Eu me estou me douro o diaqueamento.
5. Descrição dos conectores
5.1 Conector P1 (placa-mãe) / 20+4 pinos
| Pin1 Pin13 | Pino | Píncscrição | Cor | Descrição | Cor |
| 1 | +3.3V | Laranja | 13 | +3.3V | |
| +3.3Vs | |||||
| 2 | +3.3V | Laranja | 14 | -12V | |
| 3 | COM | Preto | 15 | COM | |
| 4 | +5V | Vermelho | 16 | PS-ON | |
| 5 | COM | Preto | 17 | COM | |
| 6 | +5V | Vermelho | 18 | COM | |
| 7 | COM | Preto | 19 | COM | |
| 8 | PWR_OK | Cinza | 20 | ----- | |
| 9 | +5VSB | Roxo | 21 | +5V | |
| 10 | +12V | Amarelo | 22 | +5V | |
| 11 | +12V | Amarelo | 23 | +5V | |
| 12 | +3.3V | Laranja | 24 | COM |
5.2 Conector P2,P3 (alimentação de +12 V) / 4+4 pinos

| Pino | Descrição | Cor |
| 1 | COM | Preto |
| 2 | COM | Preto |
| 3 | +12V | Amarelo |
| 4 | +12V | Amarelo |
Placa Traseira Modular
Conectores (periféricos) / 4 pinos
Conectores (SATA)
Conectores (unidade de disquete) / 4 pinos
Conectores (PCI-e) /6+2 pinos

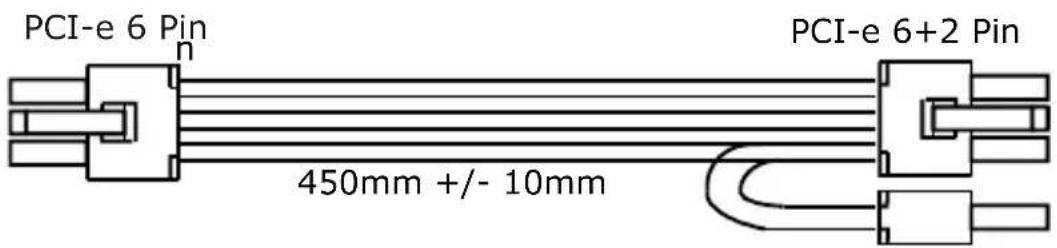

5.3 Conector PCI-e de 6 Pinos até o PCI-e de 6+2 Pinos

Conector PCI-e / 6 Pinos
| Pino | Descrição | Pino | Descrição |
| 1 | +12V | 4 | COM |
| 2 | +12V | 5 | COM |
| 3 | +12V | 6 | COM |
Conector PCI-e / 6+2 Pinos
| Pino | Descrição | Descrição | |
| 1 | +12V | 5 | COM |
| 2 | +12V | 6 | COM |
| 3 | +12V | 7 | COM |
| 4 | 8 | COMCOM |

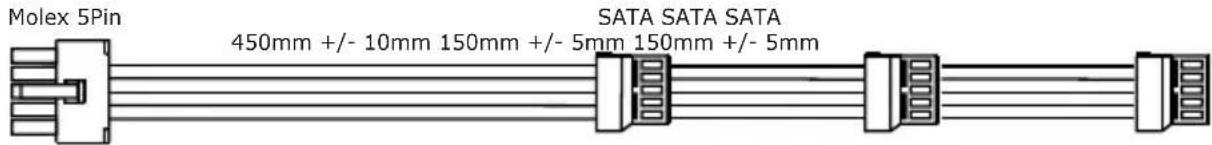

5.4 Conectores (SATA)

Molex 5 Pinos
| Pino | Pinhebração |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
| 5 | +3.3V |
Conectores SATA
| Descrição | |
| 1 | +12V |
| 2 | COM |
| 3 | +5V |
| 4 | COM |
| 5 | +3.3V |

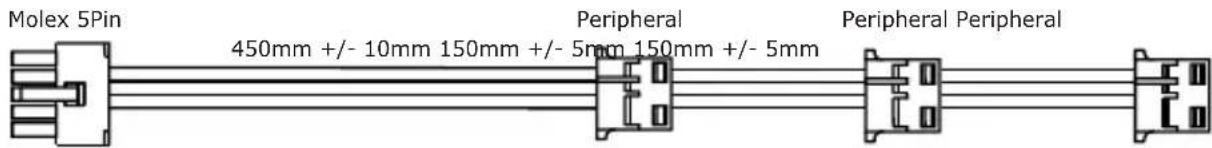

5.5 Conectores (periféricos) / 4 pinos

Molex 5 pinos
| Pino | Descrição |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
| 5 | X |
| Pino | Descrição |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |

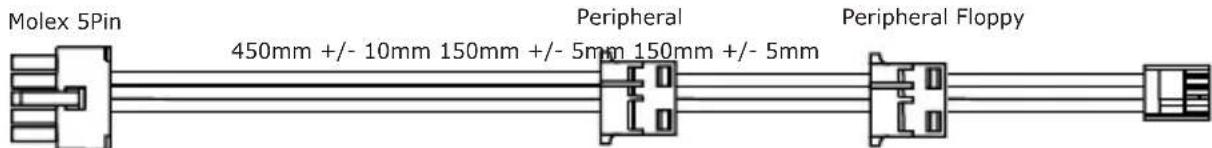

5.6 Conectores (unidade de disquete) / 4 pinos

Molex 5 pinos
| Pino | Descrição |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
| 5 | X |
| Pino | Descrição |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
Conectores(unidade de disquete) /4 pinos
| Pino | Descrição |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |

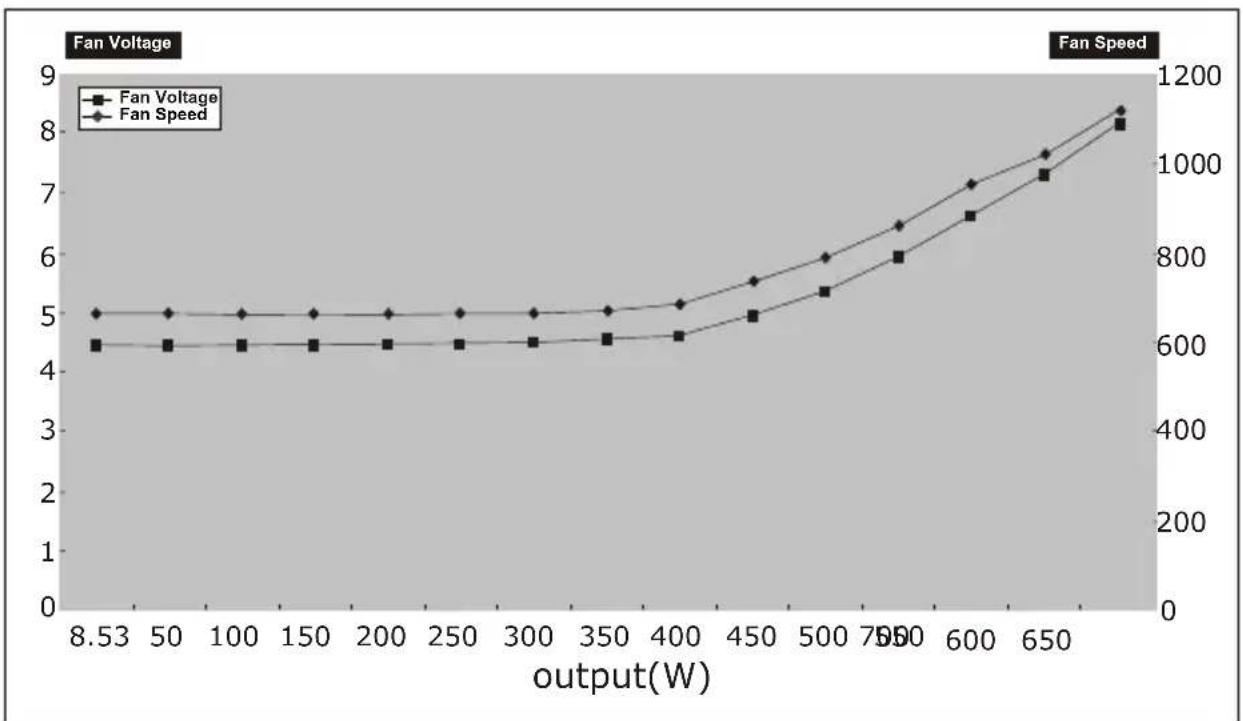

6. Controle automatico de velocidade do ventilador
A vazão de necessária varia de acordo com a aplicação e o ambiente de uso, mas 80 a 120 CFM (pés cubicos por minuto) representam um valor típico para o ventilador de 135 mm propriamente dito. Para aplicações sensíveis a ruidos, recomenda-se usar um circuito de controle de velocidade termossensivel para o ventilador, para equilibrar o desempinho térmico e acústico doSYSTEMA. Normalmente, este circuito detecta a temperatura de um dissipador térmico interno e/ou do ar admitido do ambiente e ajusta a velocidade do ventilador conforme necessário para manter dentro das espécicações as temperatas das fonte de alimentação e dos componentes doSYSTEMA. Consulte o grafico de controle de velocidade do ventilador aoazo.
