GEBRUIKSAANWIJZING Silent Pro M 700W COOLER MASTER

Handleiding/Nederlandse

使用說明/中文

使用说明书/中文

Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbolism op het product of de verpakking geeft aan dat dit product zich mag worden afgevoerd met het huishoudelijk afval. Het is uw verantwoordelijkheid uw afgedankte apparatuur af te leveren op een aangewezen inzamelpunt voor de verwerking van afgedankte elektrische en elektronische apparatuur. De geschaden inzameling en verwerking van uw afgedankte apparatuur draagt bij tot het sparen van naturuurlijke bronnen en tot het hergebruik van materiaal op een wijze die de volks gezondheid en het milieu beschermt. Voor meer informatie over waar u uw afgedankte apparatuur kunt inleveren voor recycling kunt u contact opnemen met het gemeentehuis in uw woonplaats, de reinigingsdienst of de winkel waar u het product hebt aangeschaft.

Contents

Warranty 1

Belangrijkeveiligheidsmaatregelen 1

1.Overzicht 2

1.1 Introductie 2
1.2 Belangrijkste kenmerken 2
1.3 Modelbeschrijving 2

2. Specifications 3

2.1 Ingangsspecificities 3
2.2 Uitvoerspecificities 3
2.3 Omgevingsfactoren 3

3.Installatie 4

4.ProbleMen oplossen 4

5. Beschrijving van de stekkers 5

5.1 Moederbord 20+4 pin stekker (P1) 5
5.2 CPU 4+4 Pin stekker (P2,P3) 5

Modulaire hinterplaat 6

5.3 PCI-e 6 Pinaar PCI-e 6 + 2 Pin stekker
5.4 SATA stekkers 7
5.5 4 Pin stekkers voor randapparatuur
5.6 Floppy stekker 7

6. Besturing van de automatische fansnelheid 8

Garantie

Cooler Master garandeert dat dit toestel vrij van materiaal- en arbeidsfouten is, en verleent 5aar beperkte hardwaregarantie op de voeding vanaf de datum van aankoop. Bewaar uw bonnetje op een veilige plek.

Dit product is allen voor computergebruik ontworpen. Het gebruiken van dit toestel op een andere manier heft de garantie op. Als u zichbekend bent met de installmentie van computerhardware, vraag dan professionele ondersteuning.

De garantie is van toepassing op schade die is veroorzaakt door normalaal gebruik en worden opgeheven als is bepaald dat het toestel is beschadigd door misbruik, aanpassing, onjuist gebruik, verwaarlozing, onjuiste stroomtoevoer, lusth/waterverontreiniging ongelukken en natuurrampen.

Cooler Master Co., Ltd.

9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.

TEL: [phone]

Belangrijke veiligheidsmaatregelen

Let op de volgende standardregels om uw eigien veiligheid te waarborgen:

1. Schakel de voeding uit en trek hem uit het stopcontact voordat u deze schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen of reinigingsmiddelen in spuitbussen. Gebruik een droge doek om de buiteenkant van de voeding te reinigen.
2. Installee en gebruik uw computersysteme nooit in de buurt van water.
3. De voeding要去en worden aangesloten op een stroombron volgens het label.
4. Mors nooit vloeistof op de voeding.
5. Als de voeding nicht normal functioneert, aarzel dan nicht om contact op te nemen met once klantenservice. [e-mail]

1. Overzicht

1.1 Introductie

De voeding is een sleutelonderdeel om te voldoen aan alle pc-gebruiksvereisten en om continue stabiliteit en betrouwhaarheid van een computersystem te garanderen. Met de voeding van cooler Master fonctioneert uw pc nog efficienter als stroom in de pc worden geleid. Het verzabetert de betrouwhaarheid van uw systemem onward het abnormale stroomtoevoer door pieken en dalen tegengaat. Daarnaast levert de voeding het systemem de perfecte bescherming. De RS-700-AMBA-D3 voldoet aan de ATX 12V V2.3 en EPS 12V V2.91 stroomtoevoer die meer energiecapaciteit voor CPU-gebruik levert.

1.2 Belangrijkste kenmerken

1. Voldoet aan de{niewste Intel-standard ATX 12V V2.3
2. Voldoet aan de{nieuwste SSI-standard EPS 12V V2.91
3. Superstil met slimme besturing van de fansnelheid
4. PCI-e 6+2 -stekker beantwoordt de vereisten van high-end videokaarten
5. Ondersteunt 1 rail 12V uitgangen voor hoger stroomverbruik
6. Groen energieontwerp om te voldoen aan de vereisten van energy star en blue angel
7. 85% efficientre bij normale belasting
8. Hogere betrouwbaarheid (MTBF > 100,000uur)
9. Bescherming: OVP / OCP / OTP / OLP / SCP / OPP
10. Actieve stroomfactorcorrectie (PF > 0.9)
    11.Daadwerkelijk stroomcapaciteit voldoet aan de vraag van high-end systemen

1.3 Modelbeschrijving

RS-700-AMBA-D3: 700W Actief PFC Voedingen

2. Specificities

2.1 Ingangsspecificities

1. Type:ATX 12V V2.3/SSI EPS 12V V2.91
2. Voltage: 90V 264V (automatisch bereik)
3. Gelijkstroom: 12A op 115Vac / 6A op 230Vac
4. Frequentie: 47Hz 63Hz
5. Stroom OK-signal: 100ms ~500ms
6. Ophoudtijd: > 17ms
7. Efficientre: 85% normale belasting
8. Uitvoercapaciteit: 700W continu
9. Piekcapaciteit: 840W

2.3 Omgevingsfactoren

1. Afmetingen: 150 (B) x 150 (H) x 86 (D) mm
2. Gebruikstemperatuur: 0 40^ C
3. MTBF: >100,000 uur
4. EMC: CE / FCC / C-tick
5. Veiligheid: UL / TUV / NEMKO / GOST

3. Installatie

1. Zet de hoofdstrooomschakelaar van de voeding uit en trek de stroomkabel los.
2. Draai de schroeven los en open derijkant van de kast.
3. Trek alle stroomkabels los van het moederbord en systeemapparaten, zoals kastfans, harde schijven, cd-romstations, floppydiskstations, enz.
4. Vervang de voeding.
5. Sluit de P1 (20+4 pin) en P2,P3 (CPU 4+4 pin) stekkers aan op het moederbord.
6. Sluit de andere stekkers aan op de systeemonderdelen.
7. Controller of alle andere stekkers ook verbonden zijn.
8. Sluit de kast en draai de kastschroeven weeR vast.
9. Steek de stroomkabel in het stopcontact

4. Problemen oplossen

Als u systeem nicht opstart nadat de voeding is geinstalleerd, volg dan onderstaande stappen om het probleem te verhelpen:

1. Controller of de hoofdstroomkabel correct is aangesloten.
2. Controller of de stekkers P1 en P2 correct op het moederbord� aangesloten.
3. Als de voeding Niet correct fonctioneert, neem dan onmiddelijk contact op met unsere klantenservice.

5. Beschrijving van de stekkers

5.1 Moederbord 20+4 pin stekker (P1)

Pin1 Pin13

Pin	Beschrijving	Kleur
1	+3.3V	Oranje
2	+3.3V	Oranje
3	COM	Zwart
4	+5V	Rood
5	COM	Zwart
6	+5V	Rood
7	COM	Zwart
8	PWR_OK	Grijs
9	+5VSB	Paars
10	+12V	Geel
11	+12V	Geel
12	+3.3V	Oranje

Pin	Beschrijving	Kleur
13	+3.3V	Oranje
	+3.3Vs	Bruin
14	-12V	Blauw
15	COM	Zwart
16	PS-AAN	Groen
17	COM	Zwart
18	COM	Zwart
19	COM	Zwart
20	--------	--------
21	+5V	Rood
22	+5V	Rood
23	+5V	Rood
24	COM	Zwart

5.2 CPU 4+4 Pin stekker (P2,P3)

Pin1 Pin3

Pin	Beschrijving	Kleur
1	COM	Zwart
2	COM	Zwart
3	+12V	Geel
4	+12V	Geel

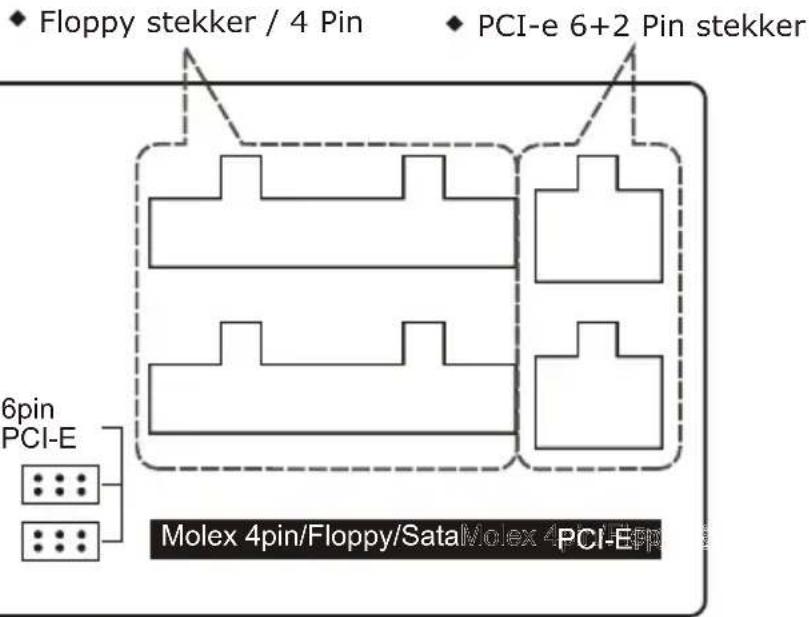

Modulaire hinterplaat

4 Pin stekkers voor randapparatuur

SATA stekkers

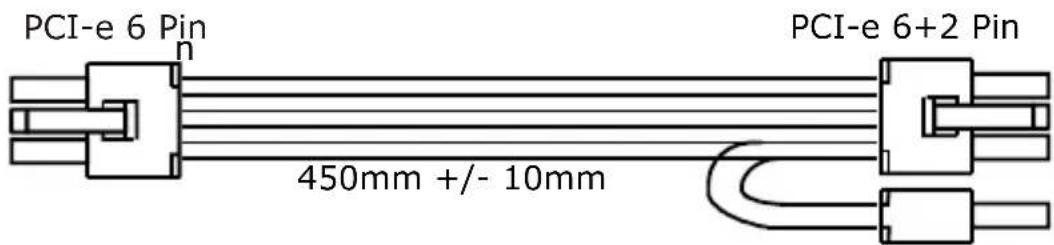

5.3 PCI-e 6 Pinaar PCI-e 6 + 2 Pin stekker

PCI-e 6 Pin
PCI-e 6+2 Pin stekker

Pin	Beschrijving	Pin	Kleur
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

Pin	Beschrijving	Pin	Kleur
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM 8 COM

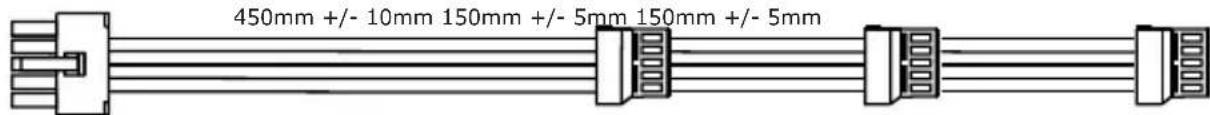

5.4 SATA stekkers

Molex 5Pin
SATA SATA SATA

Molex 5 Pin stekker

Pin	Beschrijving
1	+12V
2	COM
3	COM
4	+5V
5	+3.3V

SATA stekkers

Pin	Beschrijving
1	+12V
2	COM
3	+5V
4	COM
5	+3.3V

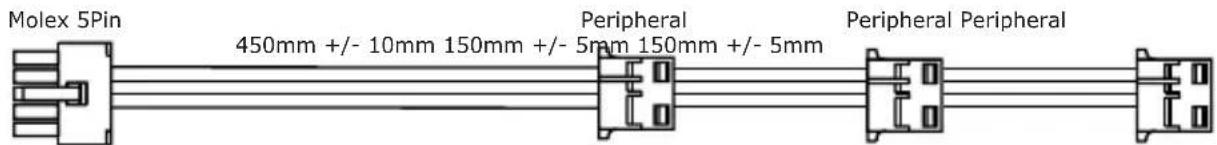

5.5 4 Pin stekkers voor randapparatuur

Molex 5 Pin stekker 5

Pin	Beschrijving
1	+12V
2	COM
3	COM
4	+5V
5	X

4 Pin stekkers voor randapparatuur

Pin	Beschrijving
1	+12V
2	COM
3	COM
4	+5V

5.6 Floppy stekker

4 Pin stekkers voor randapparatuur
Molex 5 Pin stekker

Pin	Beschrijving
1	+12V
2	COM
3	COM
4	+5V
5	X

Pin	Beschrijving
1	+12V
2	COM
3	COM
4	+5V

Floppy stekker 4 Pin

Pin	Beschrijving
1	+12V
2	COM
3	COM
4	+5V

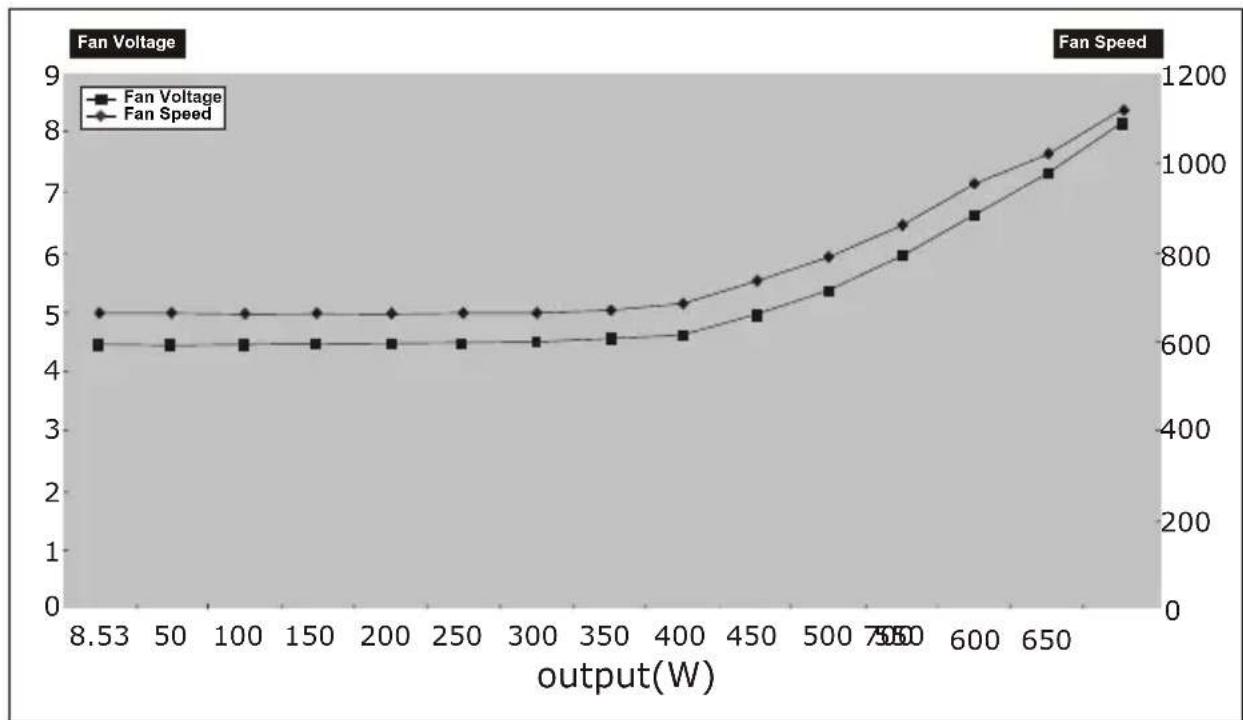

6. Besturing van de automatische fanselheid

De exacte CFM-vereisten verschellen per toepassing en gebruiksomgeving, maar 80-120 CFM is gebruikelijk voor de 135mm fan. Voor geluidsgevoelige toepassingen, worden aangeraden een temperatuurgevoelig besturingscircuit voor fansnelheid te gebruiken om een balans te vinden tussen temperatuur van het system en geluidsniveau. Dit circuit detecteert normal gesproken de temperatuur van een interne heat sink en/of inkomende omgevingstemperatuur en past de snelheid van de fan hierop aan om de temperatuur van voeding en systeemonderdelen binnen de perken te houden. Zie de tekening van de fansnelheidsbesturing hieronder.
