MANUAL DE USUARIO Silent Pro M 700W COOLER MASTER

Manual de usuario / español

Eliminación de residuos de aparatos electricos y electrónicos por parte de sistemas dométricos en la Unión Europea

Este símbolo en el producto o en el embalaje indica que no se pueda(deschar el producto junto con los residuos domesticos. Por el contrario, si debe eliminar este tipo de residuo, es responsabilidad del usuarioentararlo en un punto de recoleccion designado de reciclado de aparatos electronicos y electricos. El reciclaje y la recoleccion por分开ado de这些东西 residuos en el momento de la eliminacionylvania aguardara a preservar recursos naturales y a garantizar que el reciclaje proteja la salute y el medio ambiente. Si DEA information adiconional sobre los lugaresonde peut dejar这些东西 residuos para su reciclado,pongase en contacto con las autoridades locales de su ciudad, con el service de gestion de residuos domesticos o con la tiendaonde acquirido el producto.

Medidas importantes de seguranca 1

1. Visao geral 2

■ Medidas importantes de segurarca

Conectores (periféricos) / 4 pinos

Conectores (periféricos) / 4 pinos

Notas importantes sobre seguridad 1

1. Vista general 2

1.1 Introduccion 2
1.2 Caracteristicas principales 2
1.3 Descripiones del modelo 2

2. Especificaiones 3

2.1 Especillas de entrada 3
2.2 Especificaciones de salute 3
2.3 Ambiente 3

3. Instalación 4

4. Soluccion de problemas 4

5. Descripiones del modelo 5

5.1 Conector P1 (placa base) / 20+4 pines 5
5.2 Conector P2,P3 (alimentacion de +12V ) / 4+4 pines 5

Placa trasera modular 6

5.3 Conector PCI-e de 6 pines para PCI-e de 6 + 2 pines 6
5.4 Conectores (SATA) 7
5.5 Conectores (periféricos) / 4 pines 7
5.6 Conectres (disquete) / 4 pines 7

6. Control automatico de la velocidad del ventilador 8

Garantía

Cooler Master garantiza que este dispositivo está libre de defectos de material y manufactura, y offre una garantía limitada de 5 años para la fuente de alimentación a partir de la Fecha de compra. Guarde el recibo de compra en un lugar seguro.

Este produit está Diseñado para el uso exclusivo enordenadores. Si utilizes este dispositivo en cualquier othera aplicación la garantía se anulará. Si no está familiarizo con la instalación de hardware informativo, pida ayudas profesional.

La garantía se ofrece para los dispositivos que sufran daños en su uso normal. La garantía se anula si se determina que el dispositivo se haventhado por abuso, alteración, uso indebido, negligencia, voltaje de alimentación incorrecto, contaminación de aire/agua, y catastrophes naturales.

Cooler Master Co., Ltd.

9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.

Tel.: [phone]

- Notas importantes sobre seguridad

Para su propia seguridad, siga estas normas básicas:

1. Apague y desconecte la fuente de alimentacion de la toma de corriente alternada antes de la limpieza. No utilise de limpieza liquidos o aerosol. Utilice un trapo seco para limpar la superficie exterior de la fuente de alimentacion.

2. No instale o trabajo con su ordinador cerca del agua.

3. La fuente de alimentación deben alimentarse con el tipo de energia indicada en la etiqueta de clasificacion.

4. Nunca derrame liquido de ningún tipo en la fuente de alimentación.

5. Si la fuente de alimentacion no funciona con normalidad,pongase en contacto con了我的 centro de servicios. [e-mail]

1. Vista general

1.1 Introduccion

La fuente de alimentación es un componente esencial que suministra todos los requisitos de alimentación para soportar el funcionaimiento del PC ymantener una estabilidad continua y fiable del sistemas del ordinador. La fuente de alimentación Cooler Master le permite a su PC trabajo y más eficientemente, con la mejor alimentación que haya tenido su PC. Además, mejora la fiabilidad del sistemas evitando los altibajos y subidas de tension irregularares de la toma de corriente general. Aesto sesuma que la fuente de alimentación Offerce a su sistemas una protección perfecta. RS-700-AMBA-D3 es compatible con las fuentes de alimentación ATX 12V V2.3 y EPS 12V V2.91 que ofrecen más potencia para el uso de la CPU.

1.2 Caracteristicas principales

1. Soporte completeness el más reciente estándar de Intel ATX 12V V2.3
2. Cumple con el estándar SSI más reciente, EPS 12V V2.91
3. Funcionamento muy silencioso con control intelligente de velocidad del ventilador
4. Conector PCI-e 6+2 cuadruplo satisface los requisitos de tarjetas graficas avanzadas
5. Compatible con 1 calidad de 12V para un uso más alto de la potencia
6. Diseño ecología para cumplir con los requisitos de "energy star" y "blue angel" para el ahorro de energia y dinero
7. Eficiencia 85% bajo la operacion de energia típica
8. Vida estimada: MTBF > 100,000 horas
9. Protección: OVP / OCP / OTP / OLP / SCP / OPP
10. Corrección activa del factor de potencia (FP > 0.9)
11. La potencia real satisface la operation de sistemas avanzado

1.3 Descripción del Modelo

RS-700-AMBA-D3: 700W Activ PFC la fuente de alimentacion

2. Especillasiones

2.1 Especillas de entrada

1. Tipo: ATX 12V V2.3 / SSI EPS 12V V2.91
2. Voltaje de entrada: 90 a 264V (selección automática)
3. Corrente de entrada: 12A @ 115Vca / 6A @ 230Vca
4. Frecuencia: 47 a 63Hz
5. Buena signaled energia: 100 a 500ms
6. Tiempo suspendido: > 17ms
7. Eficacia (carga): 85% Típicamente
8. Capacidad de salute: 700W continuos
9. Capacidad de salute maxima: 840W

2.2 Especillas de salute

RS-700-AMBA-D3

ENTRADA CA	100~240Vac 12~6A 60/50Hz
SALIDA DC	+3.3V	+5V	+12V - 12V		+5Vsb
	28A		50A25A 0.5A		2.5A
POTENCIA MÁX.	165W		600W 12.56W
	700W

2.3 Ambiente

1. Medidas: 150(anchura) x 150(longitud) x 86(altura) mm
2. Temperatura de funciona: 0 a 40^ (voltaje de entrada nominal)
3. MTBF: >100,000 hours
4. EMC: CE / FCC / C-tick
5. Seguridad: UL / TUV / NEMKO / GOST

3. Instalación

1. Apague el interruptor principal de la fuente de alimentación y desconnecte el cable de alimentación.
2. Desatornille y abra el panel lateral del chasis.
3. Desconecte todos los connectores de alimentacion de la plac base y de los dispositivos periféricos, como ventiladores de la carcasa, unidades de discosuros, CD-ROM, unidades de disquete, etc.
4. Reemplace la fuente de alimentacion.
5. Conecte los conectores P1(placa base / 20+4 contactos) y P2,P3(alimentacion +12V / 4+4 contactos) en la placar base.
6. Conecte los demás connectores a los componentes del sistema.
7. Compruebe que todos los conectores estén connectados.
8. Cierre el chasis con los tornillos.
9. Conecte el cable de alimentación a la fuente de alimentación y enciéndalo con el interruptor principal.

4. Solución de problemas

Si no可以选择 encender el sistema tras la instalacion de esta fuente de alimentacion, siga la?sigue guia de solucion de problemas:

1. Compruebe que la corriente principal esté encendida correctamente.
2. Compruebe que los conectores P1 y P2 estén connectados correctamente a la placac base.
3. Si la fuente de alimentación no funciona correctamente,pongase en contacto con了我的 centro de servicios inmediamente.

5. Descripción de los conectores

5.1 Conector P1 (placa base) / 20+4 pines

Pin1 Pin13

Contacto	Descripción	Color
1	+3.3V	Naranja
2	+3.3V	Naranja
3	COM	Negro
4	+5V	Rojo
5	COM	Negro
6	+5V	Rojo
7	COM	Negro
8	PWR_OK	Gris
9	+5VSB	Púrpura
10	+12V	amarillo
11	+12V	amarillo
12	+3.3V	Naranja

Contacto	Descripción	Color
13	+3.3V	Naranja
	+3.3V5	Marrón
14	-12V	Azul
15	COM	Negro
16	PS_ON	Verde
17	COM	Negro
18	COM	Negro
19	COM	Negro
20	--------	--------
21	+5V	Rojo
22	+5V	Rojo
23	+5V	Rojo
24	COM	Negro

5.2 Conector P2,P3 (alimentacion de +12 V) / 4+4 pines

Pin1 Pin3

Contacto	Descripción	Color
1	COM	Negro
2	COM	Negro
3	+12V	amarillo
4	+12V	amarillo

Placa trasera modular

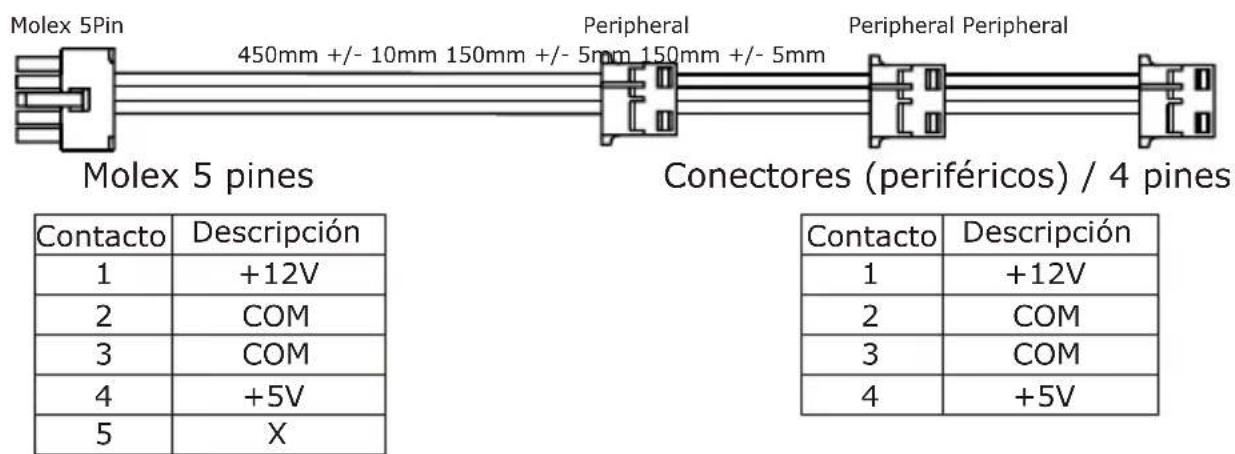

Conectores (periféricos) / 4 pines
Conectores (SATA)
- Conectores (disquete) / 4 pines - Conectores (PCI-e) / 6+2 pines

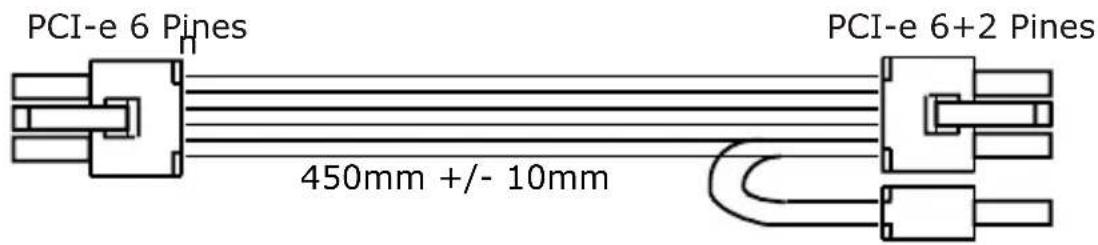

5.3 Conector PCI-e de 6 pines para PCI-e de 6+2 pines

Conector (PCI-e) / 6 pines

Contacto	Descripción	Contacto	Descripción
1	+12V	4	COM
2	+12V	5	COM
3	+12V	6	COM

Conector (PCI-e) / 6+2 pines

Contacto	Descripción	Contacto	Descripción
1	+12V	5	COM
2	+12V	6	COM
3	+12V	7	COM
4	COM	8	COM

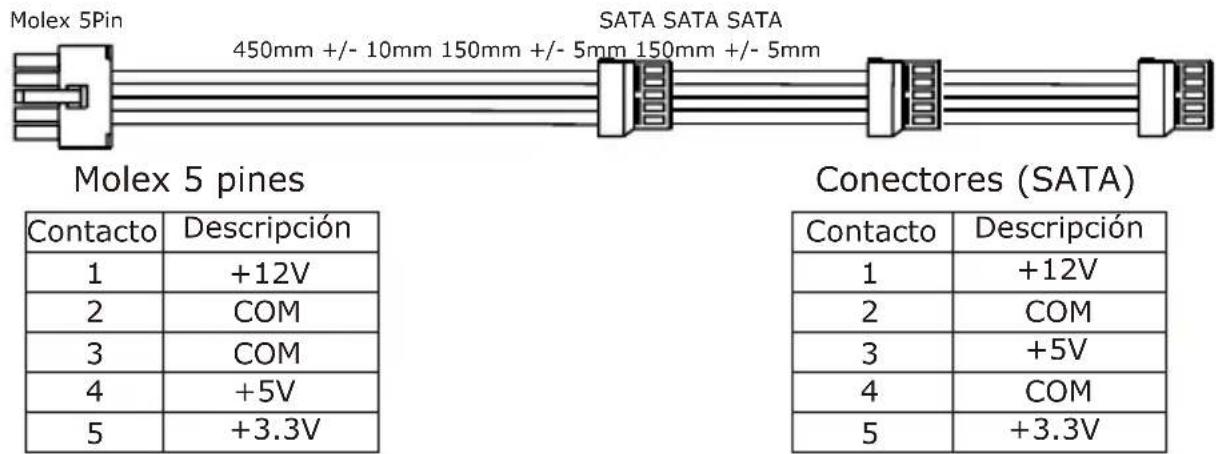

5.4 Conectores (SATA)

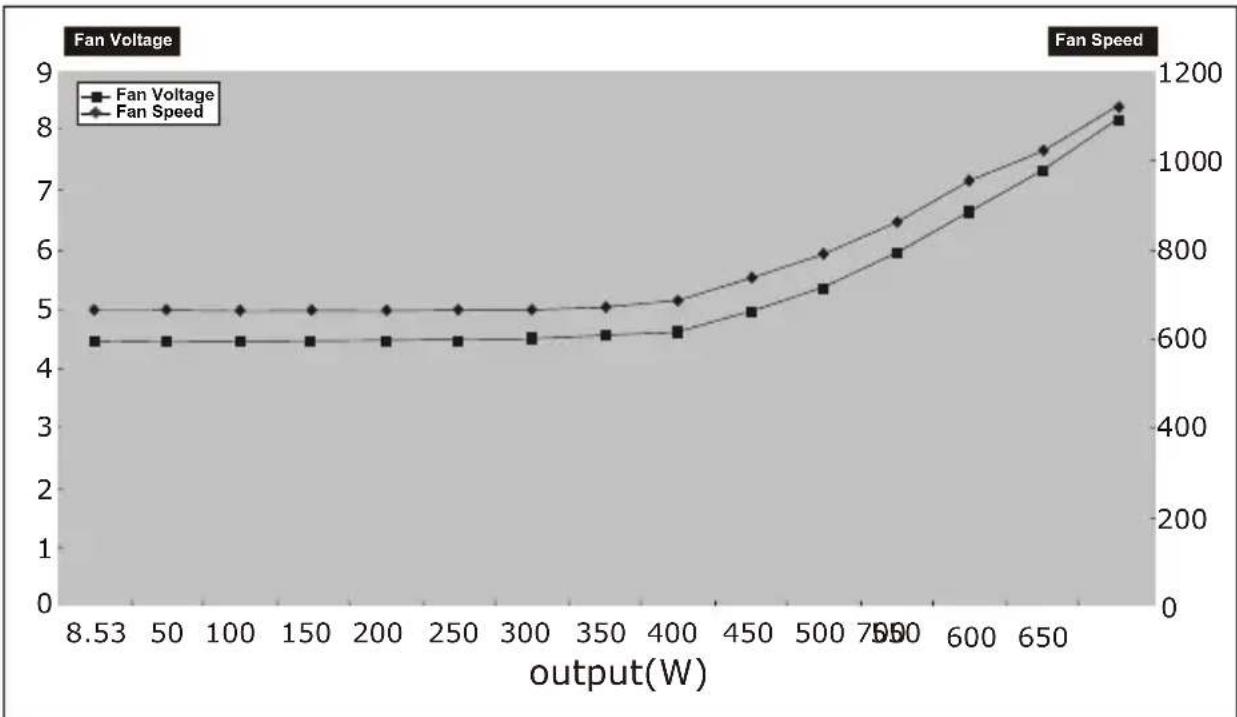

6. Control automático de la velocidad del ventilador

Los requisitos exactos de caudal de aire varian según la aplicación y el entorno de uso final, pero 80 a 120 CFM representan un valor típico para el ventilador de 135 mm propiamente dicho. Para las aplicaciones sensibles a los ruidos, se recomienda usar un circuito de control de velocidad termosensible para el ventilador, para equilibrar el rendimiento tírmico y acústico al nivel del sistemas. Normalmente, este circuito siente la temperatura de un disipador tírmico interno y/o del aire que entra en el ambiente y ajusta la velocidad del ventilador como sea Necessary, para mantenener dentro de las specifications las temperatas de la fuente de alimentación y de los componentes del sistemas. Consulte el grafico de contrôle de velocidad del ventilador, a la derecha.
