1. Présentation
1.1 Introduction
Le bloc d'alimentation est un composant clé fournissant tout le courant nécessaire permettant de prendre en charge le fonctionnement du PC afin de maintainir une stabilité et une fiabilité continue de l'ordinateur. Le bloc d'alimentation de Cooler Master permet à votre PC de fonctionner mieux et plus efficacement, avec la meilleure source d'alimentation pour votre PC. Il améliore aussi la fiabilité du système en empêchant les anomalies principales d'alimentation dues aux pointes et de surtensions. De plus, l'alimentation offre une parfaite protection à votre système. RS-700-AMBA-D3 est conforme aux alimentations ATX 12V V2.3 et EPS 12V V2.91 power qui offrent plus de capacité d'alimentation pour l'utilisation du processeur.
1.2 Dispositifs Principaux
- Prend entièrement en charge le nouveau standard Intel ATX 12V V2.3
- Conforme au dernier standard SSI EPS 12V V2.91
- Fonctionnement super silencieux avec contrôleur de vitesse de ventilateur intelligent
- Connecteur PCI-e 6+2 satisfait les besoin des cartes graphiques haut de gamme
- Prend en charge les sorties 12V 1 rail pour une utilisation d'alimentation plus élevé
- Conception Green power pour répondre aux exigences "energy star" et "blue angel" pour l'énergie et l'économie
- Efficacité de 85% à une opération de charge typique
- Durée de vie: MTBF > 100,000 Heures
- Protection: OVP / OCP / OTP / OLP / SCP / OPP
- Correction de facteur d'alimentation active (PF > 0.9)
- Une capacité d'alimentation réelle satisfait une exploitation de système haut de gamme
1.3 Descriptions des Modèles
RS-700-AMBA-D3: 700W Actif PFC l'alimentation
2. Spécifications
2.1 Spécifications d'Entrée
- Type:ATX 12V V2.3 /EPS 12V V2.91
- Voltage: 90V 264V (Plage Auto)
- Courant: 12A @ 115Vac / 6A @ 230Vac
- Fréquence: 47Hz 63Hz
- Un très bon signal d'alimentation: 100ms ~ 500ms
- Temps de détention: > 17ms
- Efficacité (Charge): 85% Typiquement
- Capacité de Sortie: 700W de façon continue
- Capacité optimale: 840W
2.2 Spécifications de sortie
RS-700-AMBA-D3
| ENTRÉE CA | 100~240 Vac 12~6 A 60/50 Hz | ||||
| SORTIE CC | +3.3V | +5V | +12V -12V | +5Vsb | |
| 28A | 50A25A 0.5A | 2.5A | |||
| PUISSANCE TOTAL | 165W | 600W 12.56W | |||
| 700W | |||||
2.3 Environments
- Dimensions: 150(largeur) x 150(longueur) x 86(taille)
- Température de fonctionnement: 0 40^ C
- MTBF: > 100,000 Heures
- EMC: CE / FCC / C-tick
- Sécurité: UL / TUV / NEMKO / GOST
3. Installation
- Eteignez à l'aide de l'interrupteur principal de l'alimentation et débranchez le cordon d'alimentation.
- Dévissez et ouvre le panneau l'etal du chassin.
- Débranche tous les connecteurs d'alimentation de la carte mère et des péripériques tels que les ventilateurs de boîtier, disques durs, CD-ROM, lecteurs de disquettes, etc.
- Remplacez l'alimentation.
- Branchez les connecteurs P1(20+4 broches) et P2,P3(CPU 4+4) sur votre carte mère.
- Branchez les autres connecteurs aux composants de votre système.
- Vérifiez que tous les connecteurs sont branchés.
- Fermez le chassinis avec les vis.
- Branchez le cordon d'alimentation au bloc d'alimentation et allumez à l'aide de l'interrupteur principal.
4. Dépannage
Si vous ne pouvez pas allumer votre système après avoir installé le bloc d'alimentation, suivez le guide de dépannage presenté ci-dessous:
- Assurez-vous que l'alimentation principale est correctement allumée.
- Vérifiez que les connecteurs P1 et P2 sont connectés correctement sur la carte mère.
- Si l'alimentation ne fonctionne pas correctement, veuillez contacter notre service clientèle immédiatement.
5. Description des connecteurs
5.1 Connecteur P1 20+4 broches (Carte mère)

Pin1 Pin13
| Broche | Description | Couleur |
| 1 | +3.3V | Orange |
| 2 | +3.3V | Orange |
| 3 | COM | Noir |
| 4 | +5V | Rouge |
| 5 | COM | Noir |
| 6 | +5V | Rouge |
| 7 | COM | Noir |
| 8 | PWR_OK | Gris |
| 9 | +5VSB | Violet |
| 10 | +12V | Jaune |
| 11 | +12V | Jaune |
| 12 | +3.3V | Orange |
| Broche | Description | Couleur |
| 13 | +3.3V | Orange |
| +3.3\( V_s \) | Marron | |
| 14 | -12V | Bleu |
| 15 | COM | Noir |
| 16 | PS-ON | Vert |
| 17 | COM | Noir |
| 18 | COM | Noir |
| 19 | COM | Noir |
| 20 | ----- | ----- |
| 21 | +5V | Rouge |
| 22 | +5V | Rouge |
| 23 | +5V | Rouge |
| 24 | COM | Noir |
5.2 Connecteur P2,P3 CPU 4+4 broches

Pin1 Pin3
| Description | CouleurBroche | |
| 1 | COM | Noir |
| 2 | COM | Noir |
| 3 | +12V | Jaune |
| 4 | +12V | Jaune |
Plaque arrière modulaire
Connecteurs Periphérique/ 4 broche Connecteurs
Connecteurs SATA
lecteur de disquette 4 broches Connecteurs PCI-e 6+2 broches

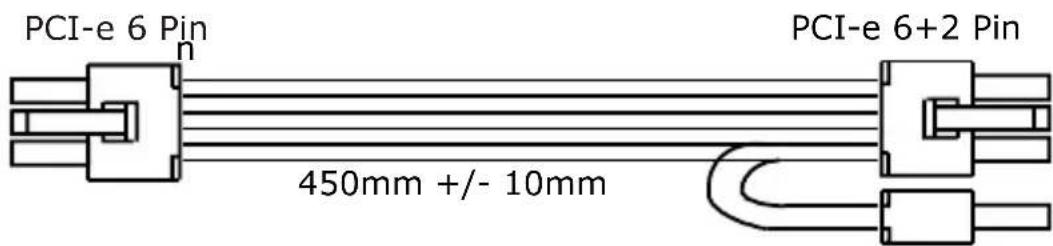

5.3 Connecteur PCI-e 6 broches à PCI-e 6+2 broches

Connecteurs PCI-e / 6 Broches
Connecteurs PCI-e / 6+2 broches
| Broche | Description | Broche | Description |
| 1 | +12V | 4 | COM |
| 2 | +12V | 5 | COM |
| 3 | +12V | 6 | COM |
| Broche | Description | Broche | Description |
| 1 | +12V | 5 | COM |
| 2 | +12V | 6 | COM |
| 3 | +12V | 7 | COM |
| 4 | COM | 8 COM | |

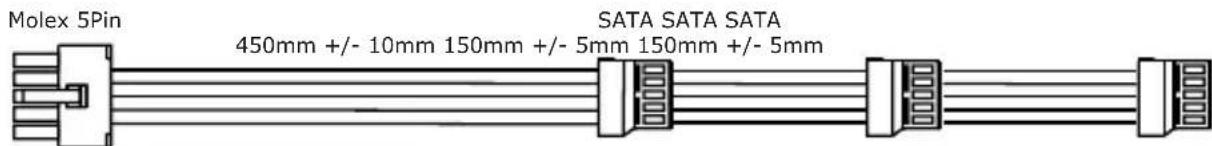

5.4 Connecteurs SATA

Molex 5 boches
| Broches | Description |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
| 5 | +3.3V |
Connecteurs SATA
| Broches | Description |
| 1 | +12V |
| 2 | COM |
| 3 | +5V |
| 4 | COM |
| 5 | +3.3V |

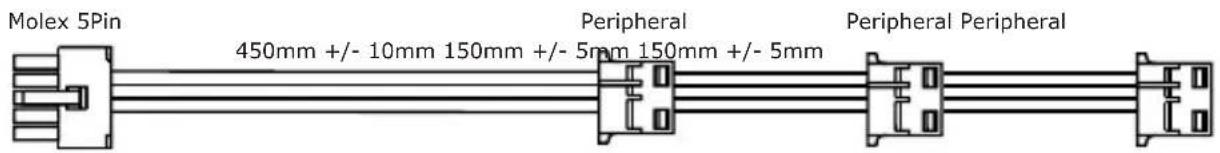

5.5 Connecteurs Periphérique 4 broche

Molex 5 boches
| Broches | Description |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
| 5 | X |
Connecteurs Periphérique / 4 boches
| Broches | Description |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |

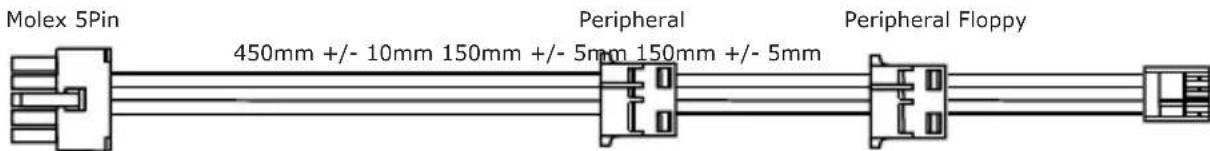

5.6 Connecteurs Lecteur de disquette

Molex 5 Broches
| Broches | Description |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
| 5 | X |
Connecteurs Périphérique / 4 boches
| Broches | Description |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |
Connecteurs Lecteur de disquette
| Broches | Description |
| 1 | +12V |
| 2 | COM |
| 3 | COM |
| 4 | +5V |

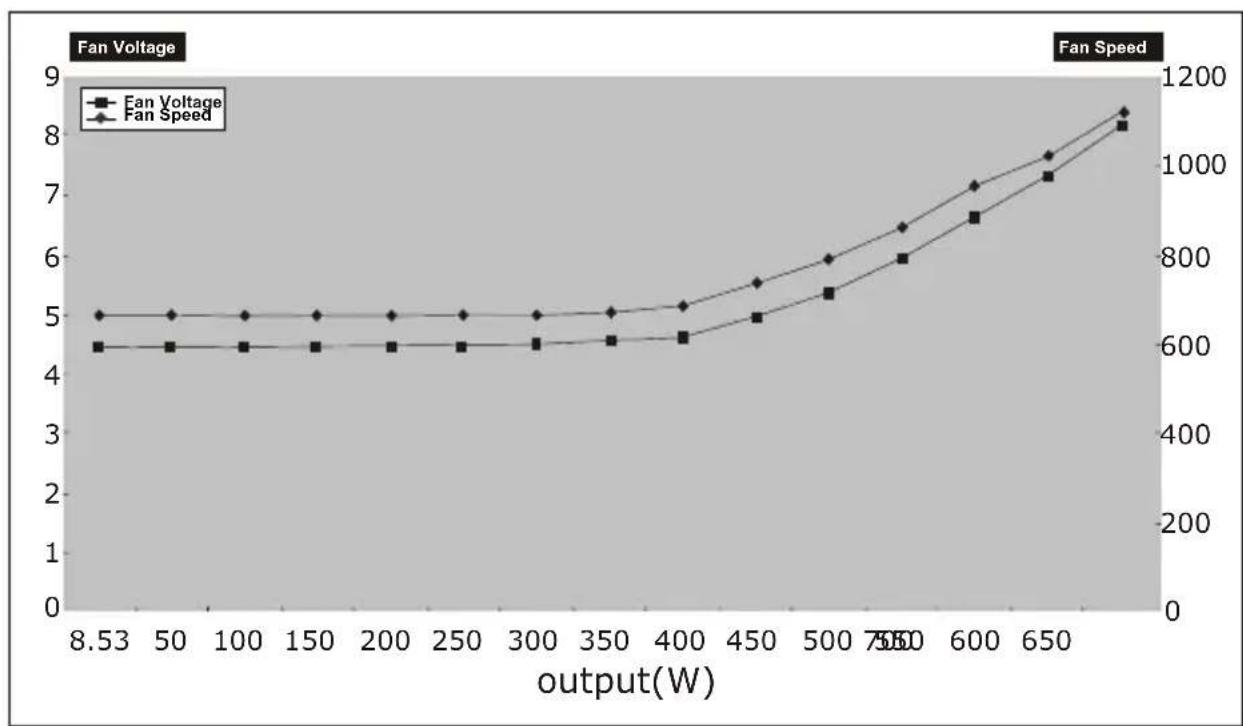

6. Contrôle de vitesse Ventilateur automatique
Les exigences CFM varient selon les applications et l'environnement d'utilisation finale, mais le 80-120 CFM est typique pour le ventilateur 135mm . Pour des applications sensibles au bruit, il est recommandé qu'un circuit de contrôle de vitesse du ventilateur thermo-sensible soit utilisé pour équilibrer les performances acquistiques et thermiques au niveau du système. Ce circuit déetecte généralement la température d'un dissipateur de chaleur et/ou de l'air ambient entrant et ajuste la vitesse du ventilateur si nécessaire pour conserver les Températures de l'alimentation et des composants du système au niveau requis par les spécifications. Veuillez vous reporter à l'illustration du contrôle de vitesse du ventilateur donnée ci-dessous.
