BEDIENUNGSANLEITUNG GP57ZS COOLER MASTER

Cooler Master 57"-Spielemonitor

Bedienungsanleitung

Anforderungen und Sicherheitshinweise 1

Wichtige Sicherheitshinweise 4

Verpackungsinhalt....5

Montieren des Monitorarms/Monitorstandfußes 6

Einstellen des Monitors 8

Anleitungen für die Wandmontage 9

Bedienungsknöpfe am Gerät.... 10

Hauptmenü....11

[Eingang] 11

[Bildeinstellung] 12

[Farbeinst.] 15

[Spieleinrichtung]...... 16

[Erweiterte Einstellungen]...... 17

[System] 18

Technische Daten 20

Unterstützte Taktungen.... 21

PC-Takt....21

[Video-Takt]....22

Überblick über die Produktabmessungen 23

Anforderungen und Sicherheitshinweise

FCC-Sicherheitshinweise

Dieses Produkt wurde gemäß Teil 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwerten eines Digitalgerätes der Klasse B befunden. Diese Anforderungen dienen dazu, Installationsumgebungen in Haushalten vor gefährlichen Interferenzen zu schützen. Dieses Produkt erzeugt, benutzt und strahlt Funkfrequenzenergien ab. Eine nicht den Anleitungen entsprechende Montage und Benutzung kann zu gefährlichen Störungen im Funkverkehr führen.

Allerdings können wir nicht garantieren, dass es bei bestimmten Installationsmethoden zu keinen Störungen kommt. Wenn dieses Produkt gefährliche Störungen im Radio- oder Fernsehempfang verursacht (überprüfen Sie dies durch Ein- oder Ausschalten des Produkts), kann der/die Benutzer/-in versuchen, diese durch nachstehende Methoden zu beseitigen:

• Erneutes Einstellen und Ausrichten der Empfangsantenne.
• Vergrößerung des Abstands zwischen Gerät und Empfänger.
• Nicht gleichzeitiges Benutzen der Geräte- und Empfängersteckdosen.
• Mit dem Händler oder einem/-r professionellen Radio-/Fernsehtechniker/-in in Verbindung setzen, wenn Unterstützung benötigt wird.

CE-Konformitätserklärung

Hiermit erklärt Cooler Master Technology Inc., dass der Monitor in Einklang mit den nachstehenden Schlüsselnormen und weiteren in Verbindung stehenden Vorschriften steht:

EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU, RoHS-Richtlinie 2011/65/EU und Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Anforderungen an die umweltgerechte Gestaltung der Produkte in Bezug auf Energie.

Hinweis:

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht am Monitorstandfuß an.

Hinweis: Abgeschirmte Kabel

Für die Einhaltung der EMV-Anforderungen muss für die Verbindung zwischen diesem Produkt und einem anderen Computergerät ein abgeschirmtes Kabel benutzt werden.

Hinweis:

Der Monitor ist ausschließlich für die Anzeige von Videos und die visuelle Darstellung von Informationen vorgesehen, die er von elektronischen Geräten empfängt.

Hinweis: Peripheriegeräte

Mit diesem Produkt zusammen können nur solche Peripheriegeräte (E/A-Geräte, Endgeräte, Printer usw.) verkauft werden, die zertifiziert sind und die Grenzwertbestimmungen für Geräte der Klasse B erfüllen. Wenn dieses Produkt zusammen mit anderen, nicht zertifizierten Peripheriegeräten benutzt wird, kann es Störungen des Radio- und Fernsehempfanges verursachen.

Warnung

Jede Änderung oder Modifikation, die nicht ausdrücklich durch den ursprünglichen Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen. Eine derartige Autorisierung wird durch die Federal Communications Commission erteilt.

Benutzungsanforderungen

Dieses Produkt hält die Grenzwerte unter Teil 15 der FCC-Bestimmungen ein. Bitte achten Sie beim Betrieb dieses Produkts darauf, dass die beiden folgenden Anforderungen erfüllt sind: (1) Dieses Produkt darf keine gefährlichen Interferenzen verursachen; (2) Dieses Produkt muss unanfällig gegenüber empfangenen Störsignalen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen.

Für diese Deklaration ist der nachstehend genannte lokale Hersteller/Importeur verantwortlich.

Produktname: LCD-Monitor

Modellnr.: GP57ZS

Unternehmensname: Nordamerika – CMI USA, Inc.

Anschrift: 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

Ansprechpartner/-in: Cooler Master-Vertreter/-in

Telefonnr.: [phone]

Hinweis: Benutzer in Kanada

Dieses digitale Klasse-B-Gerät entspricht den Vorschriften der kanadischen Richtlinie ICES-003.

Entsorgung elektrischer und elektronischer Altgeräte durch Heimanwender in der EU

Wenn sich dieses Symbol auf dem Produkt oder seiner Verpackung befindet, weist es Sie darauf hin, dass dieses Produkt nicht zusammen mit dem Haushaltsmüll entsorgt werden darf. Sie müssen elektrische und elektronische Altgeräte zur Entsorgung bei einer für das Recycling und die Entsorgung elektrischer und elektronischer Geräte vorgesehenen Recyclingstelle abgeben. Das ordnungsgemäße Sortieren und Recyceln von Ressourcen bei der Entsorgung von elektrischen und elektronischen Altgeräten hilft dabei, natürliche Ressourcen zu erhalten und sowohl die Gesundheit der Menschen als auch die Umwelt zu schützen. Setzen Sie sich für weitere Informationen zu Recyclingstellen, in denen Altgeräte entsorgt werden können, mit dem für Sie zuständige Stadtamt, dem örtlichen Entsorgungsunternehmen oder dem Geschäft in Verbindung, in dem Sie das Produkt erworben haben.

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Anweisungen gründlich durch.

1. Um den LCD-Monitorbildschirm zu reinigen:

Schalten Sie den LCD-Monitor aus und ziehen Sie den Netzstecker des Monitors aus der Netzsteckdose.

Sprühen Sie eine lösemittelfreie Reinigungslösung auf ein Tuch und reinigen Sie dann mit diesem Tuch behutsam den Bildschirm.

1. Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Monitors führen.

2. Drücken Sie nicht auf den LCD-Bildschirm. Übermäßiger Druck kann den LCD-Bildschirm dauerhaft beschädigen.

3. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten.

Reparaturen jeder Art dürfen nur von einem/-r autorisierten Techniker/-in durchgeführt werden.

1. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C bis 60 °C (- 4 °F bis 140 °F) auf.

Die Aufbewahrung des LCD-Monitors außerhalb dieses Temperaturbereiches kann zur dauerhaften Beschädigung des LCD-Monitors führen.

1. Ziehen Sie in den nachstehenden Situationen umgehend den Netzstecker des Monitors aus der Netzsteckdose und setzen Sie sich anschließend mit einem/einer autorisierten Techniker/-in in Verbindung:

- Das Signalkabel vom PC zum Monitor ist ausgefranst oder beschädigt.

- Flüssigkeiten sind auf den LCD-Monitor gelangt oder er war Regen ausgesetzt gewesen.

- Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

Verpackungsinhalt

ABC

Standfußschrauben x 2
(für die Montage des Monitorstandfußes und des Monitorarms)
Typ-C-Kabel (Optional)

Kabelschelle
(für die Fixierung von Kabeln auf der Rückseite des Monitorarms)
J

USB-Kabel Typ A auf B (Optional)
Wandmontagebolzen x 4 (Optional)
(Datenübertragung zwischen PC und Monitor)

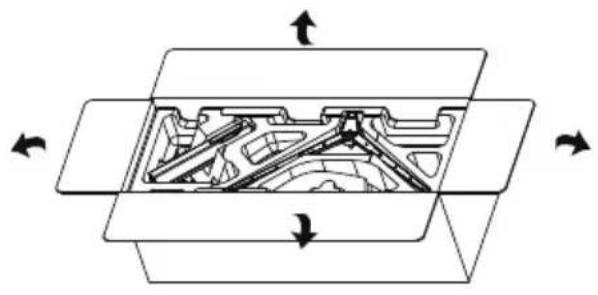

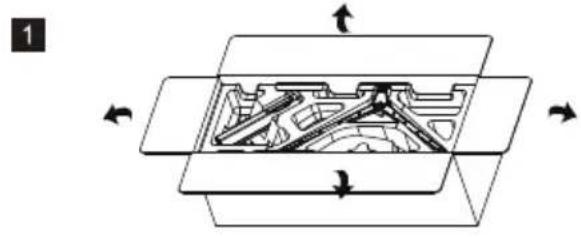

Montieren des Monitorarms/Monitorstandfußes

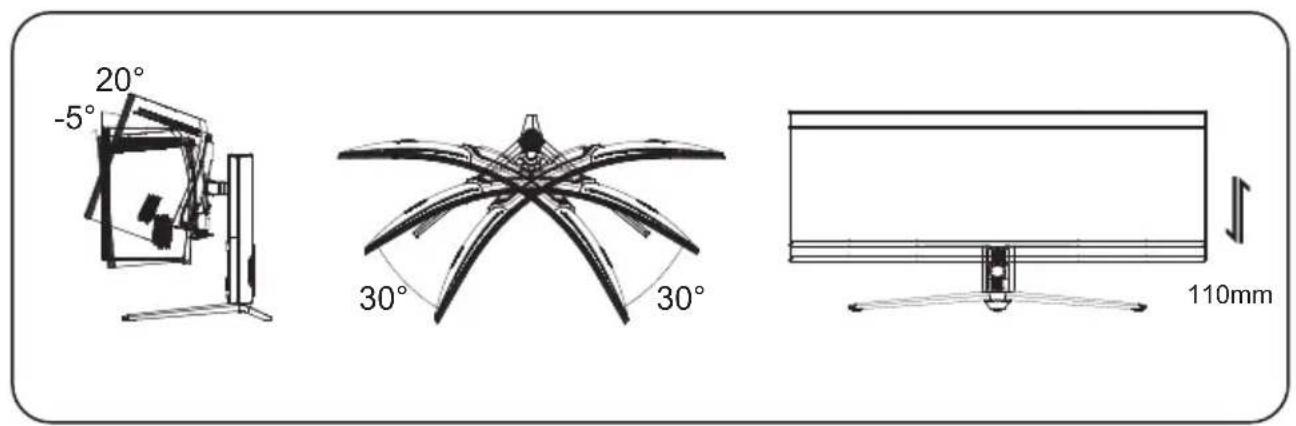

Einstellen des Monitors

• Um beste Einstellergebnisse zu erzielen, ist es empfehlenswert, direkt frontal auf den Bildschirm zu sehen und je nach Bedarf Einstellungen vorzunehmen.
• Vergewissern Sie sich, dass der Monitor in aufrechter Position auf dem Monitorstandfuß montiert ist.
• Vermeiden Sie beim Einstellen des Blickwinkels, den Bildschirm zu berühren und halten Sie beim Einstellen den Monitorstandfuß fest, um einem Um-/Herunterfallen des Monitors vorzubeugen.

Anleitungen für die Wandmontage

1

VESA: 100 x 100 mm
Schrauben: M4 x 10 mm
(Wird in Verbindung mit
Wandhalterungsbolzen verwendet)

4

Drücken Sie kurz diese Taste, um den Monitor einzuschalten. Drücken Sie sie lang, um den Monitor auszuschalten.

Drücken Sie diese Taste bei eingeblendetem OSD nach oben, nach unten, nach links oder nach rechts, um die gewünschten Einstellungen vorzunehmen. Wenn Sie Ihre Einstellung beendet haben, können Sie die Back-Taste drücken, um zur vorherigen Menüebene zurückzukehren oder um durch Drücken der Exit-Taste das OSD-Menü zu verlassen.

HINWEIS: Betriebszustandsanzeige;

Blau = EINGESCHALTET;

Orange = Energiesparmodus.

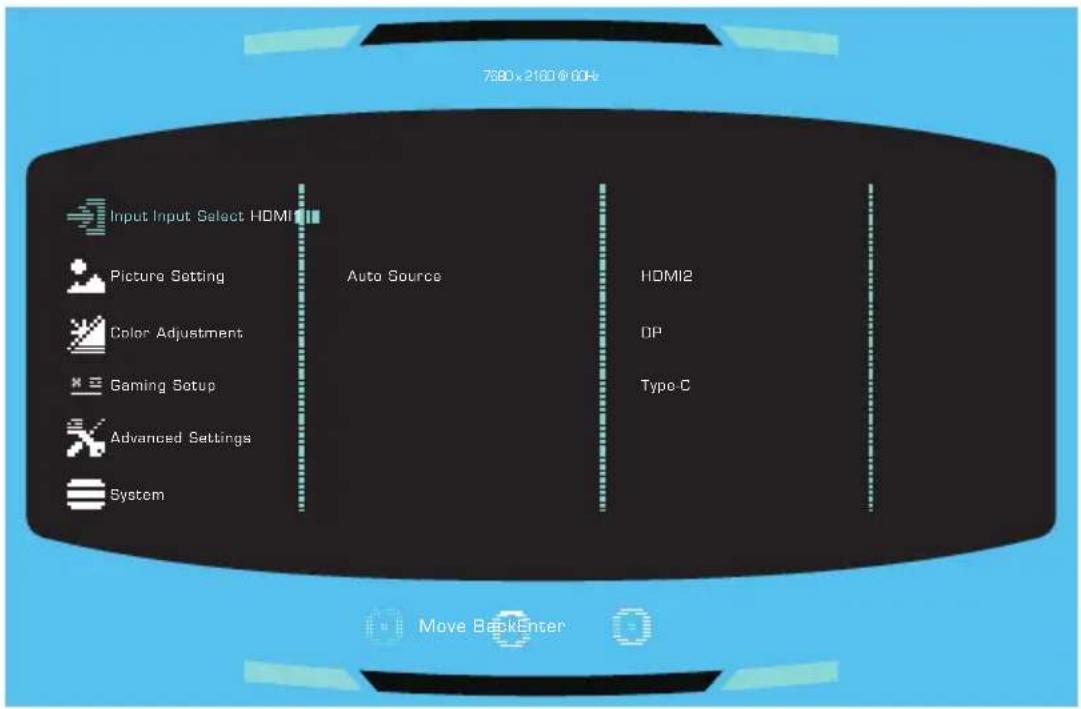

Hauptmenü [Eingang]

- Hierüber wechseln Sie in das Menü Eingang, um das Eingangssignal auszuwählen.

Eingabequelle: Es können vier Signalquellen angeschlossen werden:

■ HDMI1: Für die Auflösung 7680 x 2160 wird eine Höchstfrequenz von 120 Hz und FreeSync unterstützt
■ HDMI2: Für die Auflösung 7680 x 2160 wird eine Höchstfrequenz von 120 Hz und FreeSync unterstützt
■ DisplayPort: Für die Auflösung 7680 x 2160 wird eine Höchstfrequenz von 120 Hz und FreeSync unterstützt
■ Type C: 120 Hz (MAX) unter 7680 X 2160

Auto-Quelle: Automatische Auswahl der Signalquelle

[Bildeinstellung]

- Hierüber wechseln Sie in das Menü Bildeinstellung, um unterschiedliche Bildmodi einzustellen.

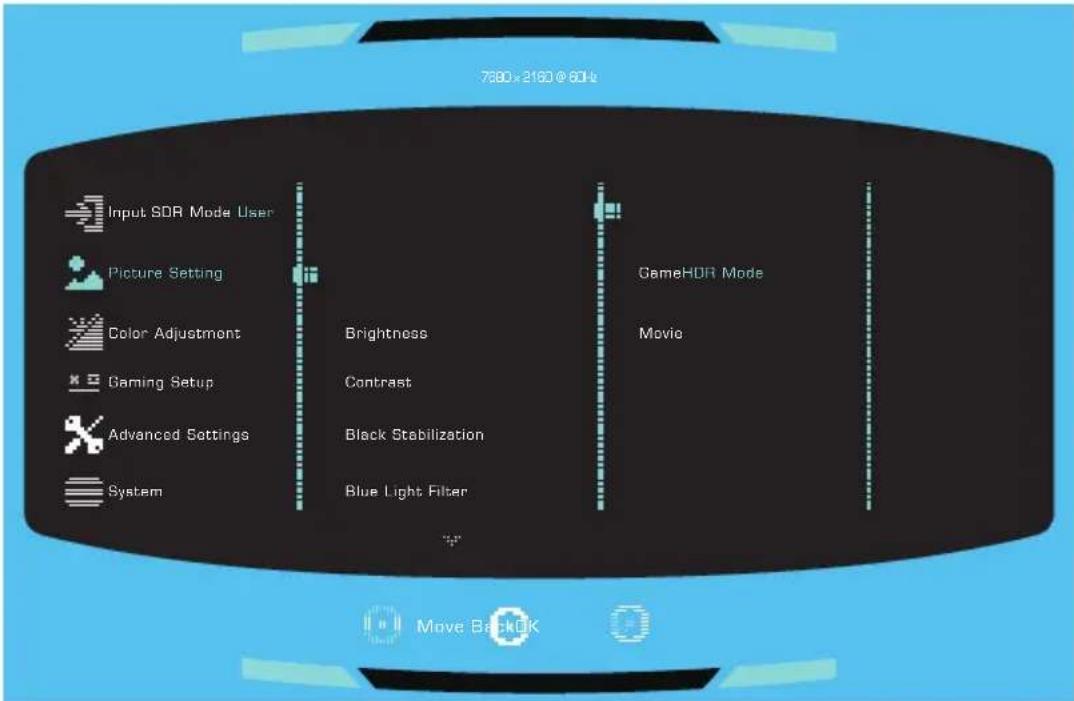

SDR-Bildqualitätsmodus:

■ Act: Diese Option stellt Ihnen die optimale Einstellung für Act (Action) zur Verfügung.
■ FPS: Diese Option stellt Ihnen die optimale Einstellung für die Erhöhung der Sichtbarkeit in dunklen Szenen von FPS-Spielen (Egoshootern) zur Verfügung.
■ RTS: Diese Option stellt Ihnen die optimale Einstellung für RTS-Spiele (Echtzeitstrategiespiele) zur Verfügung.
Benutzer: Diese Option stellt Ihnen angepasste Einstellungen für Ihr Benutzererlebnis zur Verfügung.
■ Standard: Hierüber aktivieren Sie den Ansichts-modus Standard.
■ Web: Diese Option stellt Ihnen die optimale Einstellung für das Browsen im Internet zur Verfügung.
■ Text: Diese Option stellt Ihnen die optimale Einstellung zum Lesen zur Verfügung.

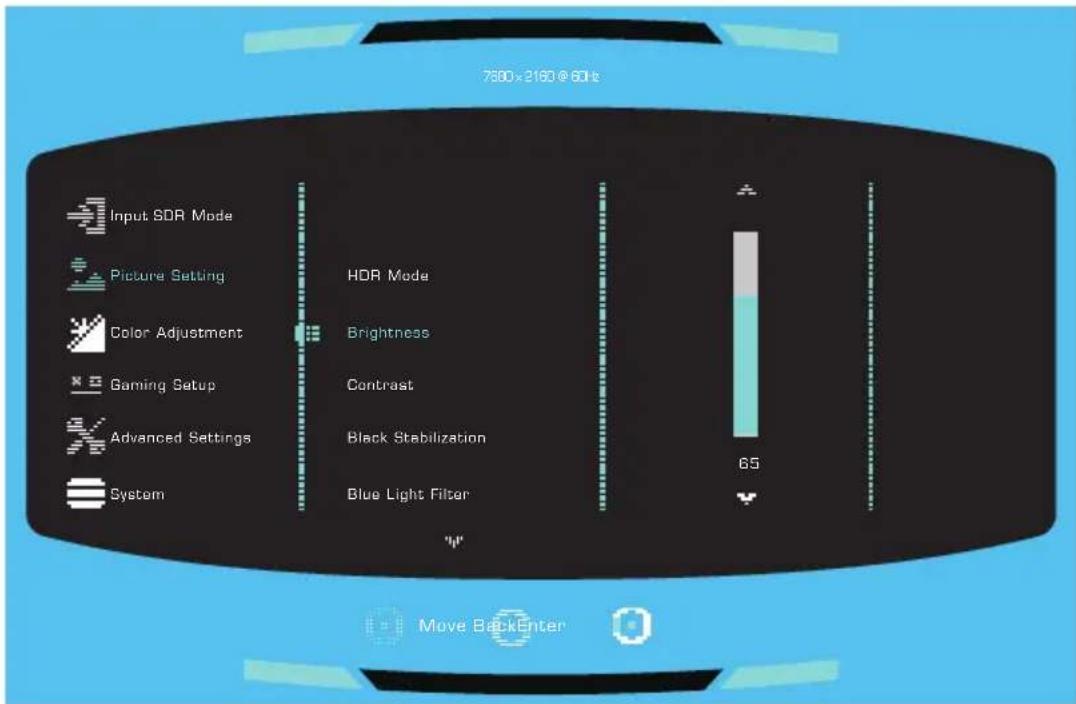

HDR-Bildqualitätsmodus:

■ Benutzer: Diese Option stellt Ihnen angepasste Einstellungen für Ihr Benutzererlebnis zur Verfügung.
■ Spiel: Dieser Menüpunkt stellt Ihnen die beste Option für Ihr Spieleerlebnis zur Verfügung.
■ Film: Diese Option stellt Ihnen die optimale Einstellung für Video- und Filmerlebnisse zur Verfügung.

Helligkeit: Stellen Sie hier einen Wert für die Helligkeit der Hintergrundbeleuchtung zwischen 0 und 100 ein.

Kontrast: Stellen Sie hier einen Kontrastwert zwischen 0 und 100 ein.

Schwarzstabilisierung: Das Ziel ist die Aufhellung dunkler Bereiche, ohne die helleren Bereiche zu stark aufzuhellen. Der Einstellwert liegt zwischen 0 und 10.

Blaulichtfilter: Stellen Sie den Wert des Blaulichtfilters auf Off (Aus), 50%, 60%, 70% und 80% ein.

Erweitertes DVR: Schalten Sie das Erweitertes DVR ein oder aus.

HDR: Schalten Sie die HDR-Funktion aus oder auf automatischen Betrieb.

Lokales Dimmen: Schalten Sie die Funktion Lokale Dimmung ein und wählen Sie Hoch, Mittel oder Aus.

Seitenverhäl.: Vollständiger oder Seitenverhältnis-Modus.

Superscharf: Stellen Sie hier einen Wert für Superscharf zwischen 0 und 100 ein.

[Farbeinst.]

Gamma: Wählen Sie hier eine der folgenden Gammakurven aus: 1.8 / 2.0 / 2.2 / 2.4 / 2.6.

Farbtemperatur: Wählen Sie zwischen den Farbeinstellungen Bläulich, Kalt, Native, Warm und Benutzereinstellung aus. Unter Benutzereinstellung können Sie für den Rot-, Grün- und Blauanteil jeweils einen Wert von 0 bis 100 einstellen.

Farbraum: Konvertiert den Farbraum zwischen sRGB, Rec.709, HDR, EBU, SMPTE-C, ADOBE RGB, DCI-P3, BT2020, Standard.

6-Achsen-Farbe: Hierüber stellen Sie die Farbton- und Farbsättigungsfunktion ein.

■ Farbton: Hierüber stellen Sie die Tönung einer bestimmten Farbe ein.
■ Sättigung: Hierüber stellen Sie die Intensität und Farbigkeit einer bestimmten Farbe ein.

[Spieleinrichtung]

- Gehen Sie zum Menü Spiel, um den gewünschten Spielemodus einzustellen.

FreeSync Premium: Hierüber können Sie die Funktion FreeSync Premium Ein oder Aus. *Durch die Aktivierung der Funktion FreeSync Premium können Nebeneffekte wie beispielsweise Flimmern durch die Schwankungen der Grafikkartenausgangsfrequenz auftreten.

Übertaktung: Hier stehen Ihnen für eine Erhöhung der Reaktionszeit die Modi Aus, Normal, und Erweitert zur Verfügung.

Bewegungsschärfes: Diese Option ist eine MPRT-Einstellung, bei der Ihnen die Optionen: Optionen Aus, Ein

Spiel Plus:

■ Timer: Aus, 15 min, 30 min, 45 min, 60 min und 90 min sind verfügbare Optionen.
■ FPS-Zähler: Schalten Sie die Funktion FPS-Zähler ein oder aus.
■ Crosshair: Schalten Sie die Fadenkreuzfunktion aus oder passen Sie ihren Stil an.

Soundeffekt: Schalten Sie die Funktion Soundeffekt ein oder aus.

Umgebungslicht: Schalten Sie die Funktion Umgebungslicht ein, aus, Farbe, Blitzmodus.

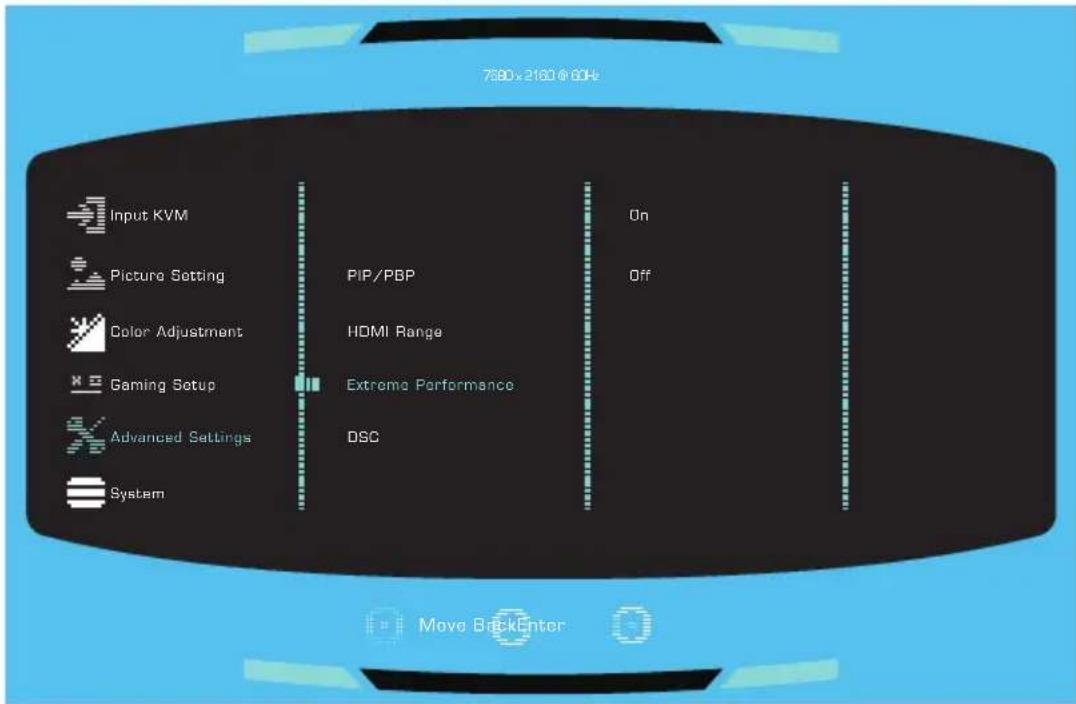

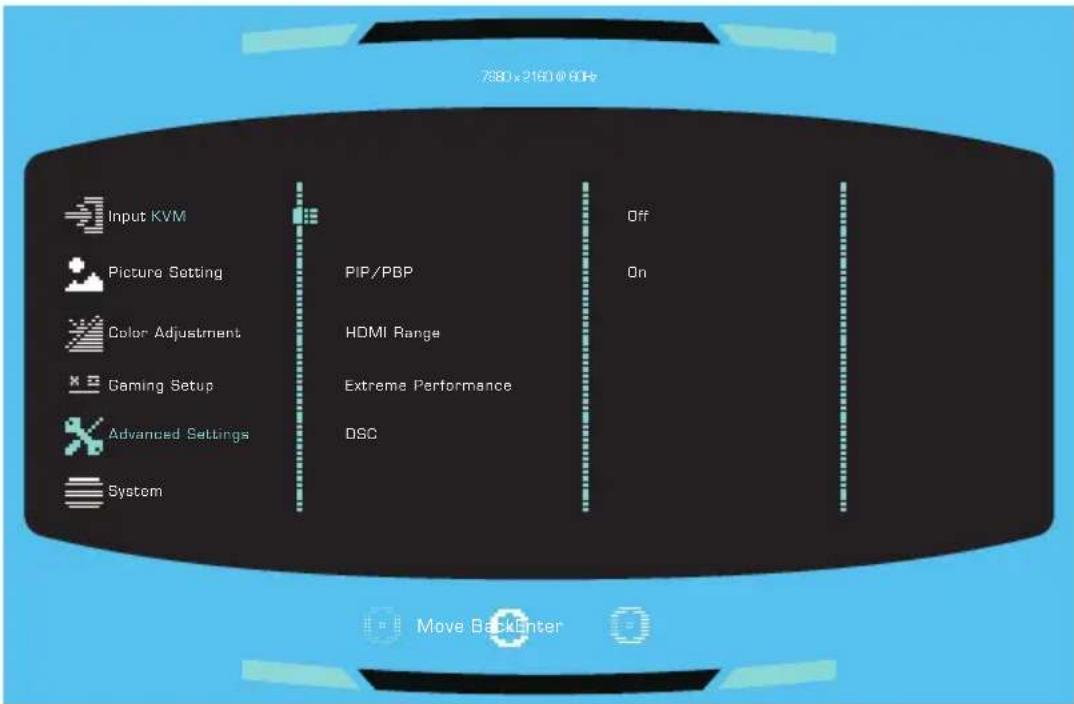

[Erweiterte Einstellungen]

KVM: Stellen Sie die KVM-Funktion zwischen Aus und Ein ein.

PIP/PBP:

■ Aus: Schaltet die Funktion PIP/PBP aus.
■ PIP: Mit der Funktion PIP (Picture in Picture; Bild im Bild) kann ein kleines schwebendes Fenster auf dem Bildschirm eingeblendet werden, um andere Bilder anzuzeigen. Quelle, PIP-Größe, Position und Quellenwechsel sind verfügbare Optionen.

■ PBP: Mit der Funktion PBP (Picture by Picture; Bild für Bild) können Bilder aus verschiedenen Signalquellen zusammen auf dem Bildschirm angezeigt werden. Quelle, Quellenwechsel sind verfügbare Optionen.

HDMI-Bereich: Stellen Sie den HDMI-Bereich zwischen Auto, Voll und Begrenzt ein.

Extreme Leistung: Hierüber können Sie die Funktion Extreme Leistung ein- oder ausschalten.

DSC: DSC ist standardmäßig auf Ein eingestellt (Huawei-Geräte müssen auf Aus eingestellt werden)

Durch die Komprimierung des Datenstroms von Anzeigesignalen werden die Bandbreitenanforderungen reduziert, wodurch höhere Auflösungen und Bildwiederholraten unterstützt werden.

[System]

Sprache: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Finnisch, Russisch, Japanisch, Koreanisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch sind verfügbare Optionen.

Spiel Einstellungen:

■ H.Position: Stellen Sie die H.Position von 0 bis 100 ein.
■ V.Position: Stellen Sie die V.Position von 0 bis 100 ein.
■ OSD-Dauer: Stellen Sie den Wert für die OSD-Dauer zwischen 10 und 120 ein.
■ Transparenz: Stellen Sie den Transparenzwert zwischen Aus, 20%, 40%, 60% und 80% ein.
■ OSD-Größe: Stellen Sie die OSD-Größe zwischen Nativ und Groß ein.

Audio:

■ Stumm: Aktivieren/Deaktivieren Sie hier die Stummschaltungsfunktion.
■ Lautstärke: Stellen Sie hier einen Lautstärkewert zwischen 0 und 100 ein.
*Stellen Sie einen geeigneten Lautstärkepegel ein, um Hörschäden vorzubeugen.

DDC/CI: Hierüber können Sie die DDC/CI-Funktion Ein oder Aus.

Schnellstartmod.: Schalten Sie den Schnellstartmod. Ein oder Aus.

Info: Zeigen Sie die grundlegenden Informationen des Modells an, einschließlich Auflösung, Hauptquelle, Modus, FreeSync, H/V-Frequenz und Seriennummer.

Zurücksetzen: Hierüber setzen Sie die Einstellungen auf Standardwerte rück.

Technische Daten

LCD-Bildschirm	Bildschirmdiagonale 57,1"
	Pixelabstand 0,182 (horiz.) x 0,	182 (vert.) mm
	Helligkeit 400 nits (Typ.) HDR1	1000-Modus: Spitze 1000 nits
	Kontrast 3000:1 (Typ.)
	Blickwinkel 178° (horiz.), 178° (vert.)
	Ansprechzeit 1 ms MPRT (Motion Clearness Ein)
Darstellbare Farben 1.07B Farben
Max. Bildschirmfrequenz(Auflösung Horiz. x Vert./Frequenz Vert.)		7680 x 2160 bei 120 Hz (HDMI)7680 x 2160 bei 120 Hz (DP)7680 x 2160 bei 120 Hz (TYP-C)
Leistungsaufnahme	Eingeschaltet 65 W (Typ.)**
	Standby ≤0,5 W
	Ausschalten ≤0,3 W
Ein-/Ausgänge		2 x HDMIDP x1USB-C x1USB 3.2 Typ B x1USB 3.2 Typ A x41 x Kopfhörerbuchse
Videosignaleingang		HDMI-Signal (nur Modelle mit HDMI-Eingang)DisplayPort-Signal (nur Modelle mit DisplayPort-Eingang)TYP-C-Signal (nur TYP-C-Modelle);
Lautsprecher 10 W X 2(Optional)
Audioeffekt Audioausgang (nur für Modelle mit Audioausgang)
Stromversorgung 100 - 240V ~ 50/60 Hz 5,0A Max
Umgebungsbedingungen		Betriebstemperatur: 0 °C – 40 °C;Lagertemperatur: -20 °C – 60 °C;Betriebsluftfeuchtigkeit: 10 – 85 % relative Luftfeuchtigkeit
Produktabmessung (L x B x H)		1313,8 x 550,7 x 627,6 mm (mit Monitorarm/Monitorstandfuß)1313,8 x 338,8 x 435,2 mm (ohne Monitorarm/Monitorstandfuß)
Abmessung der Verpackung (L x B x H) 1450 X 515 X 575 mm
Gewicht (netto)		17,95 kg/Gerät (mit Monitorarm/Monitorstandfuß)13,50 kg/Gerät (ohne Monitorarm/Monitorstandfuß)
Gerätespezifikationen		Neigungswinkel: -5° bis 20°;Schwenkbereich: ±30°;Höhe: 517,6 mm bis 627,6 mm;
Konformität SDOC R38755 RoHS High Definition Multimedia InterfaceDie Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

*Die technischen Daten können stillschweigend geändert werden.

**Gemessen bei einer Bildschirmhelligkeit von 200 Nits ohne Audio-, USB- und

Kartenlesegerätanschluss.

Wenn Sie Fragen zur Benutzung des Monitors haben, besuchen Sie bitte:

Unterstützte Taktungen

PC-Takt

Modus Auflösung		Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Nenn-Pixelakt (MHz)	Ein-/Ausgang
VGA	640 x 480 bei 60 Hz 31,469 59,940		25,175 DP HDMI Typ C
	640 x 480 bei 72 Hz 37,861 72,809		31,500		○	○	○
	640 x 480 bei 75 Hz 37,500 75,000		31,500		○	○	○
MAC 640 x 480 bei 66,66 Hz 35,000 66,667 30,240					○	○	○
VESA 720 x 400 bei 70 Hz 31,469 70,087 28,322					○	○	○
SVGA	800 x 600 bei 56 Hz 35,156 56,250		36,000		○	○	○
	800 x 600 bei 60 Hz 37,879 60,317		40,000		○	○	○
	800 x 600 bei 72 Hz 48,077 72,188		50,000		○	○	○
	800 x 600 bei 75 Hz 46,875 75,000		49,500		○	○	○
MAC 832 x 624 bei 74,55 Hz 49,722 74,550 57,280					○	○	○
XGA	1024 x 768 bei 60 Hz 48,363 60,004		65,000		○	○	○
	1024 x 768 bei 70 Hz 56,476 70,069		75,000		○	○	○
	1024 x 768 bei 75 Hz 60,023 75,029		78,750		○	○	○
MAC 1152 x 870 bei 75 Hz 68,681 75,062 100,000					○	○	○
VESA	1152 x 864 bei 75 Hz 67,500 75,000		108,000		○	○	○
	1280 x 960 bei 60 Hz 60,000 60,000		108,000		○	○	○
SXGA	1280 x 1024 bei 60 Hz 63,981 60,020		108,000		○	○	○
	1280 x 1024 bei 75 Hz 79,976 75,025		135,000		○	○	○
VESA 1280 x 720 bei 60 Hz 45,000 60,000 74,250					○	○	○
WXGA 1280 x 800 bei 60 Hz 49,702 59,810 83,500					○	○	○
WXGA+	1440 x 900 bei 60 Hz 55,935 59,887		106,500		○	○	○
WSXGA+	1680 x 1050 bei 60 Hz 65,290 59,954		146,250		○	○	○
FHD 1920 x 1080 bei 60 Hz 67,500 60,000			148,500		○	○	○
QHD	2560 x 1440 bei 60 Hz 88,860 60,000		241,700		○	○	○
QHD	2560 x 1440 bei 120Hz	182,996	120,000	497,750	○	○	○
UHD	3840 x 2160 bei 60 Hz	135,000 60,000 594,000				○
	3840 x 2160 bei 60 Hz	133,32 60,000 533,280			○		○
	3840 x 2160 bei 60 Hz	135	60,000 580,500		○	○	○
	3840 x 2160 bei 120 Hz	265,793	120,000	1116,330	○	○	○
8K x 2K	7680 x 2160 bei 60 Hz	135	60,000	1090,800	○	○	○
	7680 x 2160 bei 120 Hz	270	120,000	2160,000	○	○	○
	7680 x 2160 bei 30 Hz	67,5 30,000 540,000			○	○	○

[Video-Takt]

CEA-Videotaktung		Taktungs-Tabellen Mapping-Vorgang: 1. Vertikalfrequenz (Vf),2. Horizontalfrequenz (Hf), 3. Vtotal, 4. Polarität von Hsync & Vsync.
Video-ID-Code	Formate Seitenverhäl.	Bildwechsel-frequenz (Hz)	Horizontale (kHz)	Vertikale (Hz)	Pixelakt (MHz)	H-Total	V-Total
1 640x480p 4:3		59,94 31,4	69 59,94 25,1	75 800 525
		60 31,50	60,00 25,20	800 525
3 720x480p 16:9		59,94 31,4	69 59,94 27,0	00 858 525
		60 31,50	60,00 27,02	7 858 525
4 1280x720p 16:9		59,94 44,9	55 59,94 74,1	76 1650 750
		60 45,00	60,00 74,25	1650 750
16 1920x1080p	16:9	59,94 67,4	33 59,94	148,352	2200	125
		60 67,50	60,00	148,500	2200	1125
17	720 x 576p	4:3	50	31,250	50,00	27,000	864,000	625
19	1280x720p	16:9	50	37,500	50,00	74,250	1980,000	750
31	1920x1080p	16:9	50	56,250	50,00	148,500	2640,000	1125
63	1920x1080p	16:9	120	135	119,88/120	297	2200	1125
97	3840 x 2160p	16:9	60	135	60	594	4400,000	2250
18	720 x 576p	16:9	50	31,250	50,00	27,000	864,000	625
76	1920x1080p	64:27	59,94	67,433	59,94	148,352	2200,000	1125
68	1280x720p	64:27	50	31,250	50,00	27,000	864,000	625
75	1920x1080p	64:27	50	56,250	50,00	148,500	2640,000	1125
78	1920x1080p	64:27	120	67,433	120	296,404	2200,000	1125

Überblick über die Produktabmessungen
