Elite 332 - 中央处理器 COOLER MASTER - 免费用户手册

产品类型	中塔式机箱
品牌	Cooler Master
型号	Elite 332
尺寸 (宽 x 高 x 深)	约 190 x 425 x 440 mm
重量	约 3.5 kg
主板支持	ATX, Micro-ATX, Mini-ITX
扩展槽	7个
硬盘位 (3.5英寸)	3个
硬盘位 (2.5英寸)	2个
前置接口	USB 3.0 x2, 音频输入/输出
电源安装	下置式，支持标准ATX电源
CPU散热器限高	约 155 mm
显卡限长	约 320 mm
风扇位 (前)	120mm x2 或 140mm x2 (选配)
风扇位 (后)	120mm x1 (标配)
风扇位 (顶)	120mm x2 (选配)
水冷支持 (前)	240mm/280mm
水冷支持 (顶)	240mm
清洁建议	定期用微湿布擦拭，避免使用腐蚀性清洁剂
安全说明	确保电源关闭后操作，避免尖锐物件划伤

常见问题 - Elite 332 COOLER MASTER

Elite 332 支持哪些主板尺寸？

支持 ATX、Micro-ATX 和 Mini-ITX 主板。

机箱可以安装多少个硬盘？

提供 3个3.5英寸 和 2个2.5英寸 硬盘位，可满足多数存储需求。

最大显卡长度是多少？

在不安装前部风扇/水冷时，最大显卡长度约为 320mm。

CPU散热器限高多少？

CPU散热器最大高度约为 155mm，请选择兼容的散热器。

机箱标配了几个风扇？

后部预装一个 120mm 风扇，其余风扇位需自行购买安装。

是否支持水冷？

支持。前部可安装 240mm/280mm 水冷，顶部可安装 240mm 水冷。

如何清洁机箱？

使用柔软的微湿布擦拭表面，避免使用酒精或腐蚀性清洁剂。定期清理防尘网可保持散热效果。

电源位置在哪里？

电源采用 下置式 设计，独立风道，可降低噪音并改善散热。

机箱尺寸是多少？

尺寸为 190 x 425 x 440 mm (宽x高x深)，请确保桌面或机柜空间足够。

前置接口有哪些？

提供 2个USB 3.0 接口以及音频输入/输出插孔。

用户手册 Elite 332 COOLER MASTER

顏色	黑色
尺寸	Elite 330:長485×寬189×高425mm Elite 331:長484×寬203×高419mm Elite 332:長484×寬191×高421mm Elite 333:長484×寬188×高428mm Elite 334:長485×寬187×高421mm Elite 335:長486×寬185×高413mm
重量	7.2 kg
材质	镀锌 钢板
主板类型	ATX,M-ATX
5.25"装置	4(外置)
3.5"装置	Elite 330/332/334/335:1(外置);6(隐藏)Elite 331/333:2(外置);5(隐藏)
散热系统	前风扇 120mm(选购)后风扇 120mm
I/O面板	USB 2.0×2,MIC×1,SPK×1(IEEE 1394 选购(支持 Intel HD / AC'97 Audio)
电源	标准 ATX PS2()选购

产品规格变更恕不另外通知

- 配件包

图片	名称	数量	功能
	6.5铜柱	9	锁主板托盘
	6# 32*5圆头螺丝	17	锁主板和硬盘(备用)
	M3 *5圆头螺丝	8	锁光驱和软驱(备用)
	6# 32*6六角头螺丝	4	锁电源(如果机箱已安装电源,将不需要此项)
	D5 *10平头螺丝	4	锁前方风扇(备用)
	10 0mm束线带	1	整理线材
	19 *19mm 束线扣	1	固定束线带
	磁环	1	防电磁波干扰

- 限高说明

VGA显示 卡最大宽度

CPU散热 器最大高度

• 示意图


■ 安装说明

1. 移除前面板

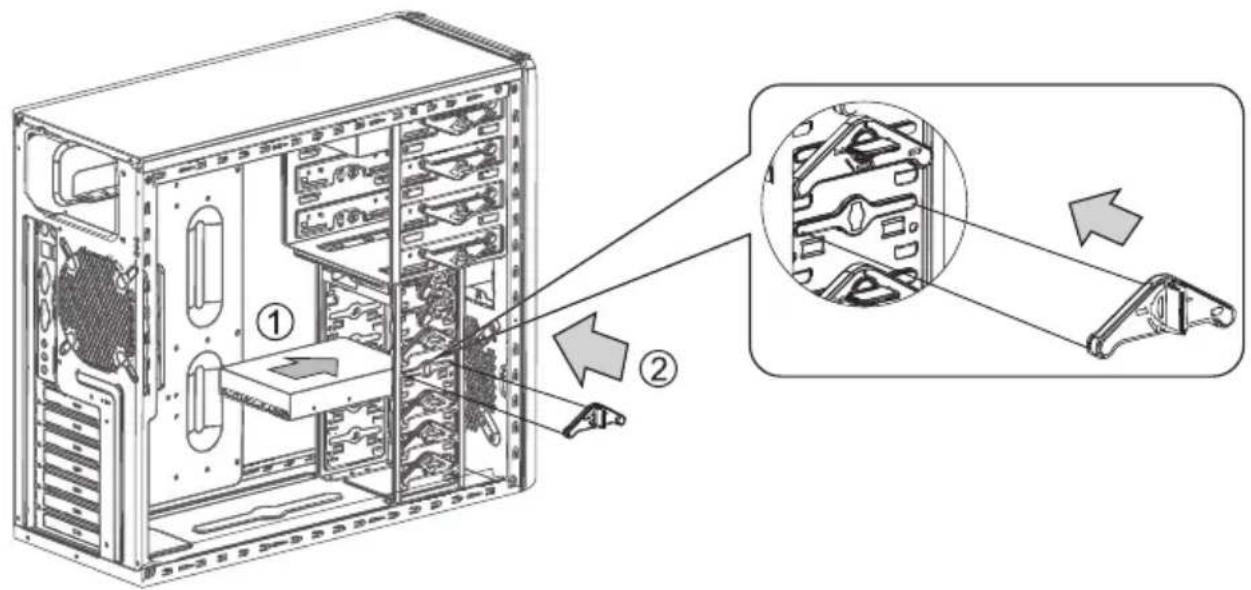

1. 安装硬盘


• 请参考主板使用说明的USB2.0及声音插孔章节的图示。另外，请选用以下标准，音效连接线图。
• 下图为前面板I/O电缆的连接线图.
• 一些主板的USB2.0及音效连接头与下图不符,安装前,请参阅主板使用说明.

Cooler Master 保证本产品之材质及功能无瑕疵，并提供本产品二年之硬件有限保修服务，自购买日算起。请把您的收据放在安全之处，以免 Cooler Master 要求您提供本证明。本产品专为电脑设计。一旦将本产品用于其它用途，则保修无效。若您不熟悉硬件安装程序，请寻求专家之协助。保修服务仅适用于正常使用下产生的故障。若本公司发现产品毁损之原因为滥用、改造、误用、疏忽、电压供应错误、空气及水污染意外和自然灾害，则保修无效。

注意：重贴或条形码遭毁损而无法辨识保修期限者，则不在此限内。

Czech (CS)

Cooler Master保證本設備之材質及做工無瑕疵，並提供本設備二年之硬體有限保固服務，自購買日算起。請把您的收據放在安全之處，以

Cooler Master要求您提供本證明。本產品專為電腦設計，一旦將本設備用於其他用途，則保固無效。若您不熟悉硬體安裝程序，請尋求專家之協助。保固服務僅適用於正常使用下之故障情形。若本公司發現設備毀損之原因為蓋用、改造、誤用、疏忽、電壓供應錯誤、空氣及水污染意外和自然災害，則保固無效。

注意：重貼或條碼遭毀損而無法辨識保固期限者，則不在此限。
