Tempest GP27U - 显示器 COOLER MASTER - 免费用户手册

产品类型	游戏显示器
品牌	酷冷至尊
型号	Tempest GP27U
屏幕尺寸	27英寸（68.6厘米）
分辨率	3840 x 2160 像素（4K UHD）
刷新率	160 Hz
响应时间	1毫秒（MPRT）
显示技术	Mini LED, Quantum Dot
亮度	600 cd/m²（典型值），1200 cd/m²（峰值HDR）
对比度	1000:1（静态），1,000,000:1（动态）
可视角度	178°/178°
连接方式	2x HDMI 2.1, 1x DisplayPort 1.4, 1x USB-C（90W供电）, 4x USB 3.2, 耳机插孔
内置扬声器	2x2W
人体工学调节	倾斜、旋转、升降调节
VESA安装	100 x 100 毫米
尺寸（含支架）	615 x 526 x 294 毫米
重量	7.2千克（含支架）
电源	外置电源适配器，100-240V
功耗	45W（典型值），<0.5W（待机）
标准	NMB-003 Canada, Class B
保养与清洁	用柔软干布擦拭；不要使用研磨性产品或溶剂。
安全	不要暴露在潮湿或极端温度下；使用接地壁式插座。
备件与可维修性	请联系酷冷至尊客服获取备件；建议由专业人士维修。

常见问题 - Tempest GP27U COOLER MASTER

如何切换输入源？

使用显示器背部的摇杆打开OSD菜单，导航至“输入源”，然后选择HDMI 1、HDMI 2或DisplayPort。

我可以将显示器与PS5或Xbox Series X游戏机一起使用吗？

可以，显示器支持HDMI 2.1，可在兼容游戏机上享受4K 120Hz画质。请确保使用HDMI 2.1线缆。

如何启用HDR模式？

进入OSD菜单，转到“图像设置”并启用“HDR”。同时确保您的信号源输出HDR信号（例如在Windows设置中）。

显示器是否兼容G-Sync或FreeSync？

是，Tempest GP27U支持Adaptive-Sync，兼容G-Sync（未认证）和FreeSync Premium Pro。

如何调节亮度和对比度？

使用摇杆打开OSD菜单，然后导航至“亮度/对比度”。根据您的偏好调整数值。

显示器有内置扬声器吗？

是，配有两个2W扬声器。为获得更好的音质，建议使用耳机或外置音箱。

如何更新显示器固件？

从酷冷至尊官方网站下载最新固件，将其传输到格式化为FAT32的U盘上，插入显示器的USB端口，然后在OSD菜单中进入“固件更新”。

如果屏幕不亮怎么办？

检查电源线是否正确连接且插座正常工作。尝试按住电源键5秒。如果问题仍然存在，请联系技术支持。

如何清洁屏幕而不损坏它？

关闭显示器并拔掉电源。使用微湿（蒸馏水）的超细纤维布轻轻擦拭屏幕。切勿使用含有酒精或氨水的产品。

酷冷至尊 Tempest GP27U 的保修期是多少？

标准保修期为3年。请妥善保管您的购买发票。更多详情请查阅手册或访问酷冷至尊官网。

用户手册 Tempest GP27U COOLER MASTER

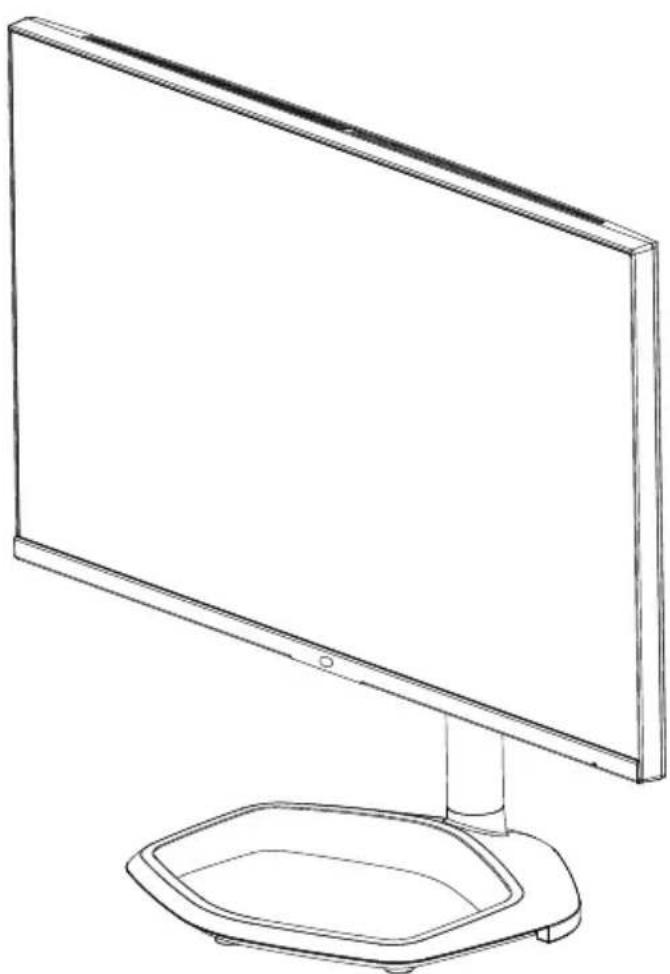

Tempest GP27U (GP27-FUS) Cooler Master 27" 游戏显示器

用户手册

电子电气产品有害物质限制使用标识要求....2

重要安全说明....3

包装内容....4

安装显示器支架/底座....5

调整显示器....7

挂墙安装说明....8

外部控制按钮....9

主菜单....10

输入信号选择....10

图片设置....10

色彩调整....11

游戏设置....11

高级....12

系统....12

规格....13

支持的时序....14

电脑时序....14

视频时序....17

产品外形尺寸....18

要求与安全须知

FCC 安全须知

本产品已经过测试，证明符合FCC规章第15部分有关B类数字设备的限制。这些限制旨在提供合理的保护，防止在居住环境中安装时出现有害干扰。本产品会产生、使用和辐射射频能量。如果未按照说明进行安装和使用，可能会对无线电通信产生有害干扰。但是，我们无法保证在特定安装中不会产生干扰。如果本产品对无线电或电视接收产生有害干扰（可通过打开或关闭设备来确定），用户可以尝试采取以下一项或多项措施来消除干扰：

• 重新调整接收天线的角度和位置。
• 增加设备和接收器之间的距离。
• 将设备连接到与接收器不同的电源插座上。
  ·咨询经销商或专业的广播/电视技术人员以寻求帮助。

CE 符合性声明

酷冷至尊科技有限公司在此声明，本显示器符合以下主要标准和其他相关条款：

EMC 指令 2014/30/EU，低电压指令 2014/35/EU，RoHS 指令 2011/65/EU 和确立能源相关产品生态设计要求的框架的指令 2009/125/EC。

备注：

为防止对显示器造成损坏,请勿通过支撑底座抬起显示器。

备注：屏蔽电缆

为符合 EMC 要求，本产品与任何其他计算机设备之间的连接必须使用屏蔽电缆。

备注：

本显示器专门用于显示从电子设备中获取的视频和图像信息。

备注：外围设备

只有经过认证且符合有关 B 类数字设备的限制的外围设备（I/O 设备、终端设备、打印机等）才能与本产品一起出售。

如果本产品与任何其他未经认证的外围设备一同使用，可能会对无线电和电视接收产生干扰。

警告

未经原制造商许可而擅自更改或修改设备,均有可能导致用户失去操作本设备的权利。此类授权由联邦通信委员会授予。

使用要求

本产品符合 FCC 规章第 15 部分的限制。操作本产品时，请满足以下两个要求：(1)本产品不得产生有害干扰；(2)本产品必须接受收到的任何干扰信号，包括可能导致意外操作的干扰。

以下当地制造商/进口商对本声明负责。

产品名称：液晶显示器

型号：GP27-FUS

公司名称：北美 - CMI USA, Inc.

地址：1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

电话号码：[phone]

备注：加拿大用户

本 B 类数字设备符合加拿大 ICES-003 规范。

如果产品及其包装上出现这个标志，表明该产品不能与其他家庭垃圾一起处理。您必须将废旧设备送到指定的回收废旧电子电气设备的回收中心。在废旧设备处理过程中，对资源进行适当的分类和回收，有助于保护自然资源，确保资源回收能够保护人类健康和环境。有关处理废旧设备的回收中心的详细信息，请咨询当地市政办公室、清洁服务机构或购买产品的商店。

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴联苯醚(PBDE)
外壳	○	○	○	○	○	○
电路板组件*	×	○	○	○	○	○
电源线/适配器	×	○	○	○	○	○
外部信号连接线	×	○	○	○	○	○
液晶面板	×	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

限用物質含有情況標示聲明書

在一块抹布上喷上无溶剂的清洁液，轻轻地擦拭清洁屏幕。

1. 不要将液晶显示器放在靠近窗户的地方。暴露在雨水、潮湿气体或阳光下会对显示器造成严重损害。

2. 不要对液晶屏幕施加压力。过大的压力可能会导致显示器的永久性损坏。

3. 不要自行拆下盖子或其他东西来维修本设备。

应由授权的技术人员进行任何性质的维修。

1. 将液晶显示器存放在温度为 -20^ 至 60^ C（ -4^ 至 140^ F）的房间内。

将液晶显示器存放在此温度范围之外可能会导致永久性损坏。

1. 如果出现以下任一情况，请立即拔掉显示器的插头，并致电授权技术人员。

- 显示器与电脑连接的信号线磨损或损坏。

- 液体溅到液晶显示器上或显示器暴露在雨中。

- 液晶显示器或外壳损坏。

包装内容

A B C

电源线（选配） HDMI 线（选配） DP 线（选配）
GHI

集线夹 (用于固定在支架后面的线材)

底座螺丝 (用于安装底座和支架)

Type C 线 (选配)

J

USB Type A 转 B 线（选配） (电脑与显示器数据传输)

K

适配器

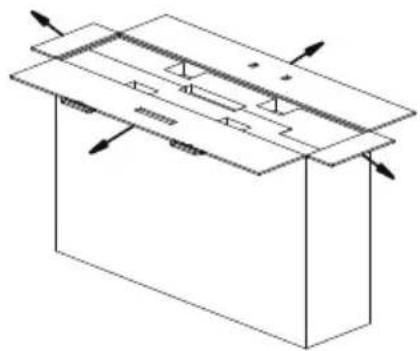

安装显示器支架/底座

1

• 为了获得最佳效果，我们建议您正对显示器，然后根据自己的需要进行调整。
• 确保显示器直立地安装在支撑底座上。

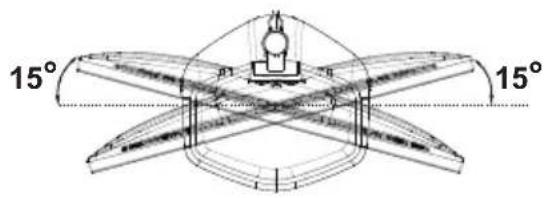

• 调整显示器的视角时，不要触摸屏幕，并且要抓住显示器的底座，以防止显示器倾倒。

挂墙安装说明

1

当 OSD 菜单被激活时，上移/下移/左移/右移拖动按钮来调整您需要的设置。

完成后，您可以拖动按钮返回到上一级，或使用按钮退出来关闭 OSD 菜单。

备注：电源指示灯；

绿色 = 开启;

橙色 = 省电。

OSD 菜单和 OSD 快速菜单符号的解释及其功能用途说明如下。

以下内容仅供一般性参考。实际产品规格可能有所不同。

按键功能介绍

初始状态:

摇杆向上	信源选择
摇杆向下	KVM
摇杆向左	游戏辅助
摇杆向右	情景模式
按下摇杆	短按开机或打开菜单/长按3秒关机

进入 OSD 菜单:

摇杆向上	同级菜单向上移动/数值增加
摇杆向下	同级菜单向下移动/数值减少
摇杆向左	返回上一级菜单
摇杆向右	进入下一级菜单
按下摇杆	短按关闭菜单/长按3秒关机

	同级菜单向上、下、左、右移动
	返回上一级菜单
	进入下一级菜单

主菜单：

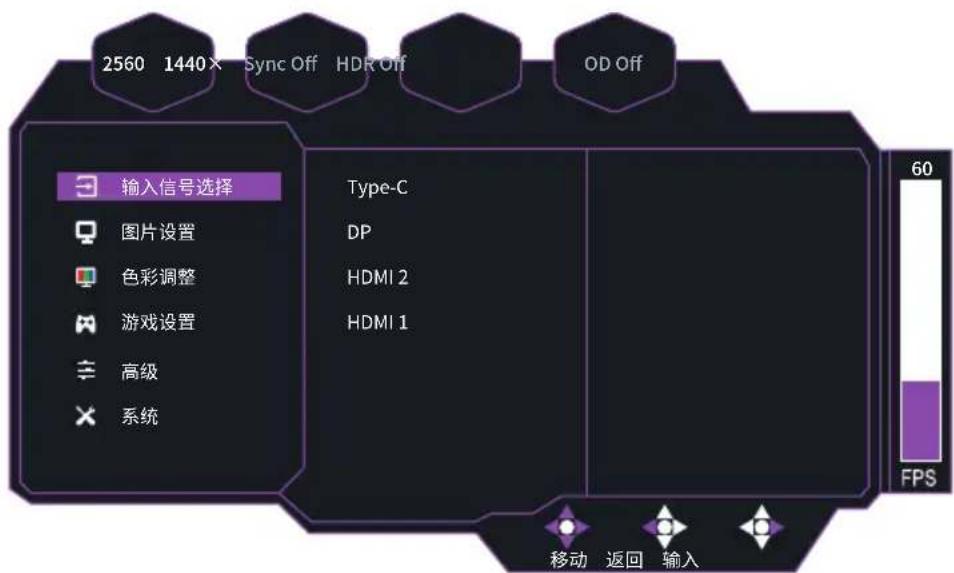

【输入信号选择】

- 进入输入选择菜单切换输入信号

■ Type-C：最大支持输入信号 3840×2160@160Hz。
■ DP：最大支持输入信号 3840×2160@160Hz。
■ HDMI 1、2：最大支持输入信号 3840×2160@160Hz。

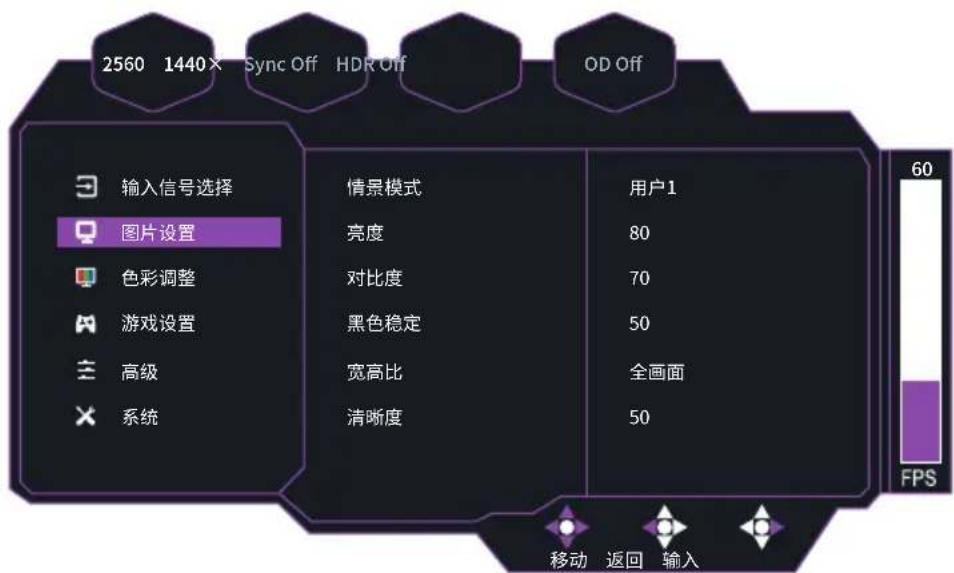

【图片设置】

- 进入图片设置菜单，调整不同的图片模式

■ 情景模式：提供不同的情景模式。
■ 亮度：可在 0 到 100 之间调节背光亮度。
■ 对比度：可在 0 到 100 之间调整对比度级别。
■ 黑色稳定：以照亮黑暗区域为目标，而不过度曝光较亮的区域，其设置值在 0 到 100 之间。
■ 宽高比：可以调整屏幕的长宽比。
■ 清晰度：可在 0 到 100 之间调节显示清晰度。

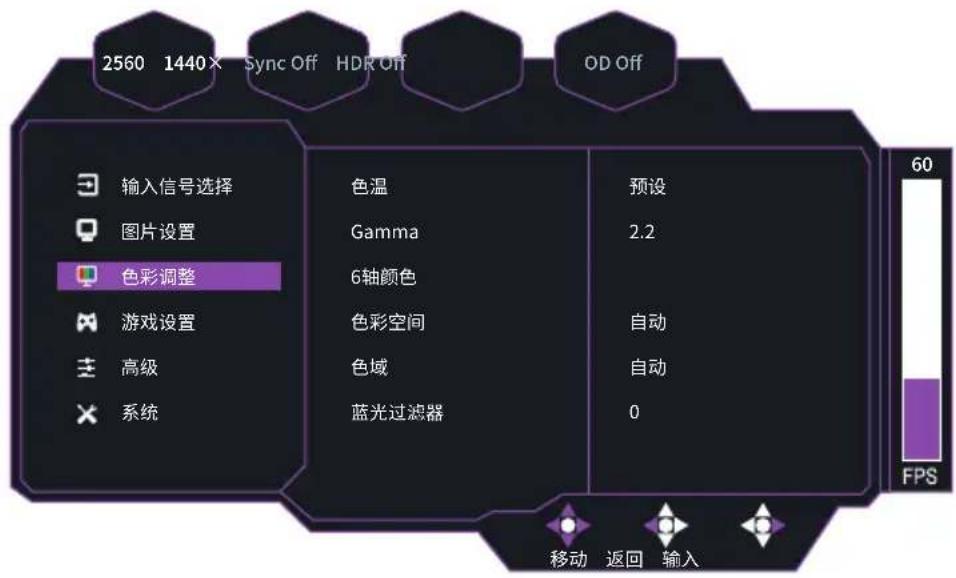

【色彩调整】

- 进入色彩调节菜单，调整理想的色彩模式

■ 色温：可在冷色调，偏蓝色调，预设，暖色调和用户模式之间进行选择设置。
■ Gamma：可在 1.8，2.0，2.2，2.4 和 2.6 之间调整 Gamma 曲线。
■ 6 轴颜色：调整色调和饱和度功能。
■ 色彩空间：可在自动模式、RGB 模式和 YUV 模式之间调整。
■ 色域：在自动、sRGB、Adobe RGB、DCI-P3 和 BT 2020 之间转换颜色空间。
■ 蓝光过滤器：利用低蓝光技术，减少显示器上有害的低蓝光光线的发射，以保护您的眼睛，可在 0 到 100 之间调整蓝光滤镜的设置值。

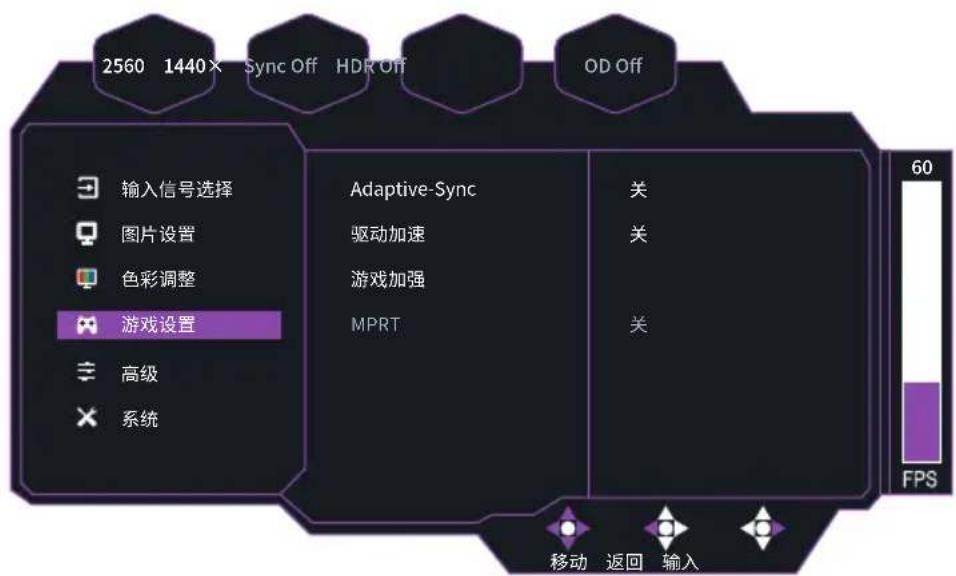

【游戏设置】

- 进入游戏设置菜单，调整理想的游戏模式

■ Adaptive-Sync：打开或关闭 Adaptive-Sync 功能。
■ 驱动加速：关，正常，高级，超快，动态和用户模式可用于加速响应时间。
■ 游戏加强：游戏加强功能，包括计时器、准心和 FPS 计数器。

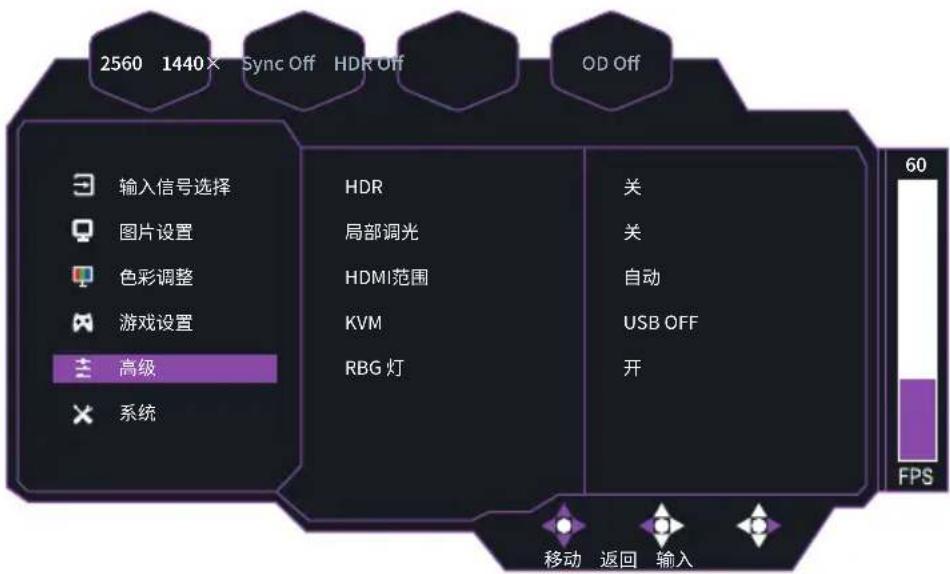

【高级】

- 进入高级菜单，选择理想的高级模式

■ HDR: 可选择 HDR 功能关闭或自动调整。
■ 局部调光：局部调光可选择关闭或低、中、高模式。
■ HDMI 范围：HDMI 范围可选择自动、全范围或有限范围。
■ KVM: KVM 接入口选择。
■ RGB 灯：打开或关闭 RGB 灯效。

【系统】

- 进入系统菜单，选择想要的设置

■ 语言：支持英语、简体中文、繁体中文、韩语、日语、西班牙语、法语、德语、意大利语、越南语、俄语、芬兰语。
■ OSD 设置：OSD 菜单显示位置调整。
■ 音频调整：可选择静音或在 0 到 100 之间调节音量。
■ 信息：查看机器的分辨率、帧率、HDR、Adaptive-Sync、水平频率和时钟频率等基本信息。
■ 电源指示灯：开启或关闭电源指示灯。
■ 休眠：可选 30 分钟，45 分钟或 60 分钟后休眠。
■ USB 升级：后续维护或更新软件使用。
■ 复位：将设置恢复为默认值。

规格

LCD面板	尺寸		27"
	像素间距		0.1552(水平)x0.1552(垂直)mm
	亮度		600nits(Typ.)
	对比度		1000:1(Typ.)
	视角		178°(水平)178°(垂直)
	响应时间		1ms
显示色彩			10.7亿色
最高显示频率(分辨率H*V/Fv)			3840x2160@160Hz(HDMI&DP&Type-c)
功耗	开机		47.7W**
	待机		≤0.5W
	关机		≤0.3W
输入/输出连接器			HDMIx2DPx1Type-Cx1(PD 5V-3A 9V-3A 12V-3A 15V-3A 20V-4.5A)USB-Ax2USB-Bx1耳机插孔x1
输入视频信号			HDMI信号(仅适用于HDMI型号)DP信号(仅适用于DP型号)TYPE C信号(仅适用于TYPE C型号)
扬声器			3Wx2
适配器			24V---10A
环境条件			工作温度:0℃~40℃储存温度:-20℃~60℃工作湿度:20%~85%

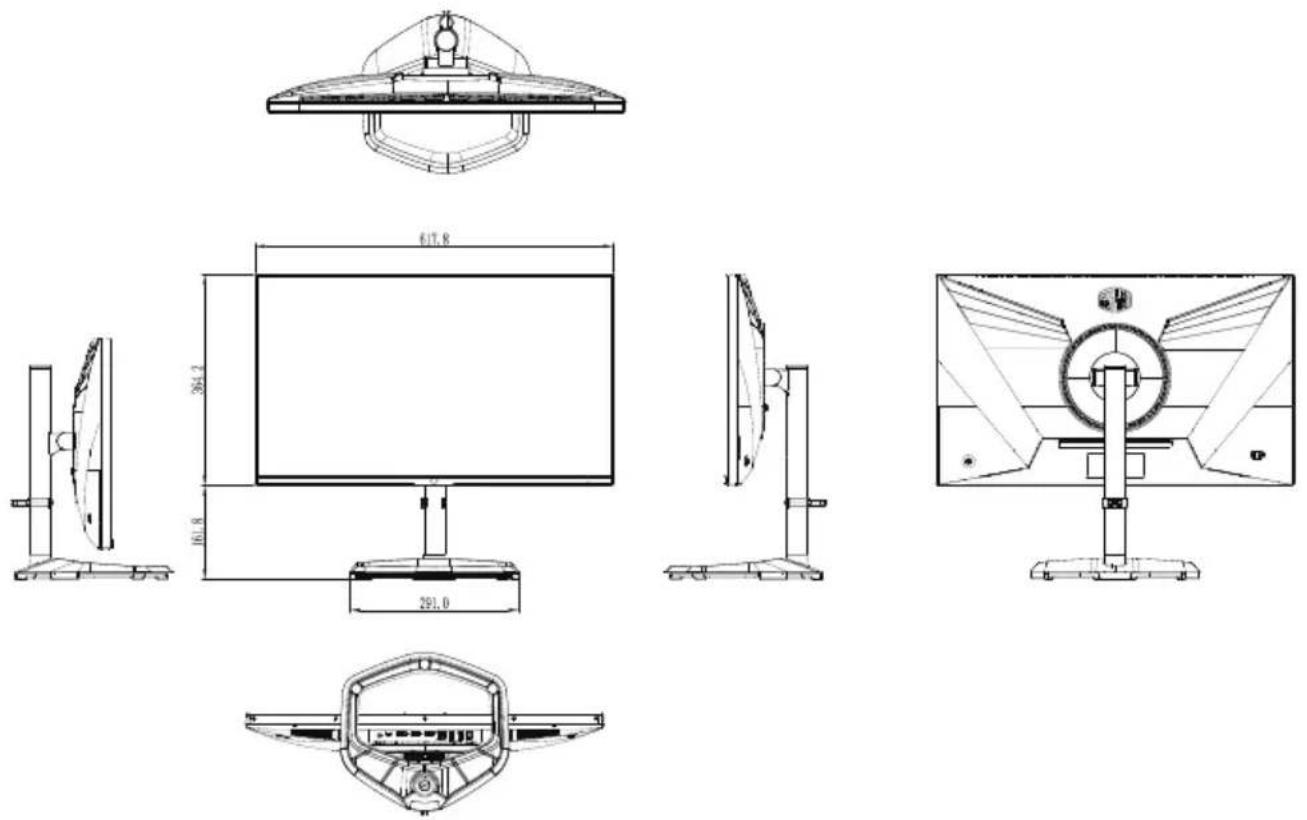

显示器尺寸(W×D×H)			617.8x273.7x525.9mm(含支臂/底座)617.8x64.8x364.2mm(不含支臂/底座)
箱子尺寸(W×D×H)			830x215x500mm
重量(净重)			5.1kg/台(含支臂/底座)3.53kg/台(不含支臂/底座)

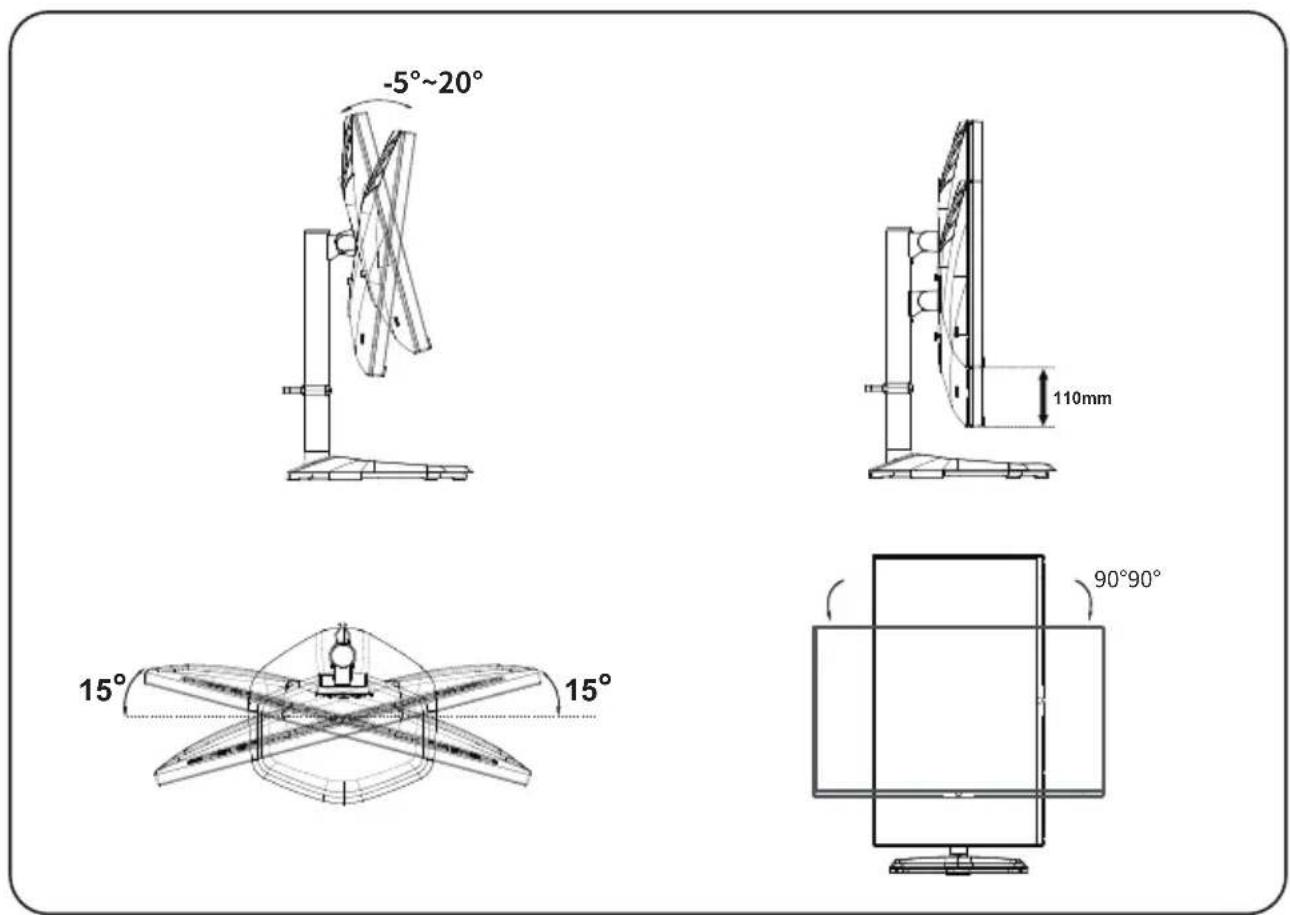

显示器规格			可倾斜度:-5°~20°左右旋转:-15°~15°垂直旋转:0°±90°高度:0~110mm
符合性R38755 Raccolta Carta
HIGH-DEFINITION MULTIMEDIA INTERFACEHDMI,HDMI高清多媒体接口,HDMI外观商标和HDMI徽标是HDMI Licensing Administrator,Inc.的商标或注册商标。

Raccolta Carta
*规格如有变化，恕不另行通知。
**测量屏幕亮度为 200 尼特，无音频/USB/读卡器连接。
如果在显示器使用方面您有任何问题，请访问：
https://www.coolermaster.com/warranty

支持的时序

【电脑时序】

模式	分辨率 水平频率(Khz)		垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
VGA	640*480@59Hz	31.463	59.9286	25.17	○	○	○	○
	640*480@60Hz	31.5	60	25.2	○	○	×	×
		31.4625	59.9286	25.17	×	×	○	○
	640*480@72Hz	37.861	72.8088	31.5	○	○	○	○
	640*480@75Hz	37.5	75	31.5	○	○	○	○
	640*480@119Hz	269.73	119.88	1186.81	×	×	○	○
	640*480@120Hz	269.73	119.88	1186.81	×	×	○	○
	640*480@144Hz	318.384	144	1273.54	×	×	○	○
	640*480@160Hz	349.6	160	1398.4	×	×	○	○
	720*480@59Hz	31.469	59.9401	27	○	○	○	○
	720*480@60Hz	31.492	59.9845	27.02	○	○	○	○
	720*480@119Hz	269.73	119.88	1186.81	×	×	○	○
	720*480@120Hz	269.73	119.88	1186.81	×	×	○	○
	720*480@144Hz	318.384	144	1273.54	×	×	○	○
	720*480@160Hz	349.6	160	1398.4	×	×	○	○
SVGA	800*600@59Hz	134.864	59.9394	593.4	○	○	○	○
	800*600@60Hz	37.879	60.3165	40	○	○	○	○
	800*600@72Hz	48.077	72.1876	50	○	○	○	○
	800*600@75Hz	46.875	75	49.5	○	○	○	○
	800*600@119Hz	269.73	119.88	1186.81	×	×	○	○
	800*600@120Hz	269.73	119.88	1186.81	×	×	○	○
	800*600@144Hz	318.384	144	1273.54	×	×	○	○
	800*600@160Hz	349.6	160	1398.4	×	×	○	○
	1024*768@59Hz	134.864	59.9394	593.4	○	○	○	○
	1024*768@60Hz	48.363	60.0038	65	○	○	○	○
	1024*768@70Hz	56.476	70.0694	75	○	○	○	○
	1024*768@75Hz	60.023	75.0286	78.75	○	○	○	○
	1024*768@119Hz	269.73	119.88	1186.81	×	×	○	○
	1024*768@120Hz	269.73	119.88	1186.81	×	×	○	○
	1024*768@144Hz	318.384	144	1273.54	×	×	○	○
	1024*768@160Hz	349.6	160	1398.4	×	×	○	○
WSXGA+	1680*1050@59Hz	134.864	59.9394	593.4	○	○	○	○
	1680*1050@60Hz	65.29	59.9543	146.25	○	○	○	○
	1680*1050@119Hz	269.73	119.88	1186.81	×	×	○	○
	1680*1050@120Hz	113.424	119.986	245.5	○	○	○	○
	1680*1050@144Hz	318.384	144	1273.54	×	×	○	○
	1680*1050@160Hz	349.6	160	1398.4	×	×	○	○
模式	分辨率 水平频率	(Khz)	垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
VESA	1152*864@59Hz	134.864	59.9394	593.4	○	○	○	○
	1152*864@60Hz	134.864	59.9394	593.4	○	○	○	○
	1152*864@75Hz	67.5	75	108	○	○	○	○
	1152*864@119Hz	269.73	119.88	1186.81	×	×	○	○
	1152*864@120Hz	269.73	119.88	1186.81	×	×	○	○
	1152*864@144Hz	318.384	144	1273.54	×	×	○	○
	1152*864@160Hz	349.6	160	1398.4	×	×	○	○
	1280*720@50Hz	37.5	50	74.25	○	○	○	○
	1280*720@59Hz	44.952	59.9354	74.17	○	○	○	○
	1280*720@60Hz	45	60	74.25	○	○	○	○
	1280*720@119Hz	269.73	119.88	1186.81	×	×	○	○
	1280*720@120Hz	269.73	119.88	1186.81	×	×	○	○
	1280*720@144Hz	318.384	144	1273.54	×	×	○	○
	1280*720@160Hz	349.6	160	1398.4	×	×	○	○
SXGA	1280*1024@59Hz	134.864	59.9394	593.4	○	○	○	○
	1280*1024@60Hz	63.981	60.0197	108	○	○	○	○
	1280*1024@75Hz	79.976	75.0247	135	○	○	○	○
	1280*1024@119Hz	269.73	119.88	1186.81	×	×	○	○
	1280*1024@120Hz	269.73	119.88	1186.81	×	×	○	○
	1280*1024@144Hz	318.384	144	1273.54	×	×	○	○
	1280*1024@160Hz	349.6	160	1398.4	×	×	○	○
	1366*768@59Hz	134.864	59.9394	593.4	○	○	○	○
	1366*768@60Hz	55.935	59.8874	106.5	○	○	×	×
		65.3392	59.9993	146.36	×	×	○	○
	1366*768@119Hz	269.73	119.88	1186.81	×	×	○	○
	1366*768@120Hz	269.73	119.88	1186.81	×	×	○	○
	1366*768@144Hz	318.384	144	1273.54	×	×	○	○
	1366*768@160Hz	349.6	160	1398.4	×	×	○	○
WXGA+	1440*900@59Hz	134.864	59.9394	593.4	○	○	○	○
	1440*900@60Hz	55.935	59.8874	106.50	○	○	×	×
		65.3392	59.9993	146.36	×	×	○	○
	1440*900@119Hz	269.73	119.88	1186.81	×	×	○	○
	1440*900@120Hz	269.73	119.88	1186.81	×	×	○	○
	1440*900@144Hz	318.384	144	1273.54	×	×	○	○
	1440*900@160Hz	349.6	160	1398.4	×	×	○	○
	1600*900@59Hz	134.864	59.9394	593.4	○	○	○	○
	1600*900@60Hz	60	60	108	○	○	○	○
	1600*900@119Hz	269.73	119.88	1186.81	×	×	○	○
	1600*900@120Hz	269.73	119.88	1186.81	○	○	○	○
模式	分辨率 水平频率(Khz)		垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
WXGA+	1600*900@144Hz	318.384	144	1273.54	x	x	o	o
	1600*900@160Hz	349.6	160	1398.4	x	x	o	o
	1600*1200@59Hz	134.864	59.9394	593.4	o	o	o	o
	1600*1200@60Hz	134.864	59.9394	593.4	o	o	o	o
	1600*1200@119Hz	269.73	119.88	1186.81	x	x	o	o
	1600*1200@120Hz	182.997	119.998	497.75	o	o	x	x
		269.73	119.88	1186.81	x	x	o	o
	1600*1200@144Hz	318.384	144	1273.54	x	x	o	o
	1600*1200@160Hz	349.6	160	1398.4	x	x	o	o
FHD	1920*1080@50Hz	56.25	50	148.5	o	o	o	o
	1920*1080@59Hz	67.432	59.9394	148.35	o	o	o	o
	1920*1080@60Hz	67.5	60	148.5	o	o	o	o
	1920*1080@119Hz	134.864	119.879	296.7	o	o	o	o
	1920*1080@120Hz	135	120	297	o	o	o	o
	1920*1080@144Hz	318.384	144	1273.54	x	x	o	o
	1920*1080@160Hz	349.6	160	1398.4	x	x	o	o
	1920*1200@59Hz	134.864	59.9394	593.4	o	o	o	o
	1920*1200@60Hz	67.5	60	148.5	o	o	o	o
	1920*1200@119Hz	134.864	119.879	296.7	x	x	o	o
	1920*1200@120Hz	182.997	119.998	497.75	o	o	x	x
		269.73	119.88	1186.81	x	x	o	o
	2048*1536@144Hz	318.384	144	1273.54	x	x	o	o
	2048*1536@160Hz	349.6	160	1398.4	x	x	o	o
	2048*1536@59Hz	134.864	59.9394	593.4	o	o	o	o
	2048*1536@60Hz	135	60	594	o	o	o	o
	2048*1536@119Hz	134.864	119.879	296.7	x	x	o	o
	2048*1536@120Hz	135	120	297	x	x	o	o
	2048*1536@144Hz	318.384	144	1273.54	x	x	o	o
	2048*1536@160Hz	349.6	160	1398.4	x	x	o	o
	2560*1440@59Hz	134.864	59.9394	593.4	o	o	o	o
	2560*1440@60Hz	134.864	59.9394	593.4	o	o	o	o
	2560*1440@119Hz	134.864	119.879	296.7	x	x	o	o
	2560*1440@120Hz	182.997	119.998	497.75	o	o	o	o
	2560*1440@144Hz	318.384	144	1273.54	x	x	o	o
	2560*1440@160Hz	349.6	160	1398.4	x	x	o	o
	3200*1800@50Hz	111.1	50	444.4	x	x	o	o
	3200*1800@59Hz	134.864	59.9394	593.4	o	o	o	o
	3200*1800@60Hz	135	60	594	o	o	o	o
模式	分辨率	水平频率(Khz)	垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
FHD	3200*1800@119Hz	134.864	119.879	296.7	×	×	○	○
	3200*1800@120Hz	135	120	297	×	×	○	○
	3200*1800@144Hz	318.384	144	1273.54	×	×	○	○
	3200*1800@160Hz	349.6	160	1398.4	×	×	○	○
	3840*2160@50Hz	111.1	50	444.4	×	×	○	○
	3840*2160@59Hz	134.864	59.9394	593.4	○	○	○	○
	3840*2160@60Hz	135	60	594	○	○	○	○
	3840*2160@119Hz	134.864	119.879	296.7	×	×	○	○
	3840*2160@120Hz	135	120	297	×	×	○	○
	3840*2160@144Hz	318.384	144	1273.54	×	×	○	○
	3840*2160@160Hz	349.6	160	1398.4	×	×	○	○

【视频时序】

视频识别码	格式	宽高比	刷新率(Hz)	垂直扫码频率(kHz)	水平扫码频率(HZ)	像素时钟(MHz)	横向像素点数量	纵向像素点数量
1	640x480p	4:3	59.94	31.469	59.94	25.175	800	525
			60	31.500	60.00	25.200	800	525
2	720x480p	4:3	60	31.469	59.94	27.000	858	525
3	720x480p	16:9	60	31.469	60	27.000	858	525
4	1280x720p	16:9	59.94	44.955	59.94	74.176	1650	750
			60	45.000	60.00	74.250	1650	750
16	1920x1080p	16:9	59.94	67.433	59.94	148.352	2200	1125
			60	67.500	60.00	148.500	2200	1125
18	720x576p	16:9	50	31.25	50	27.000	864	652
19	1280x720p	16:9	50	37.5	50	74.250	1980	750
31	1920x1080p	16:9	50	67.500	60	148.500	2200	1125
63	1920x1080p	16:9	120	135	120	297	2200	1125
97	3840x2160p	16:9	60	135	60	594	4400	2250
			59.94	135	60	594	4400	2250

产品外形尺寸
