用户手册 PDK-TS05 PIONEER

作業の際には、TPLMMAHIT&K&T&J&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&K&

注意

- 支柱 S × 2 [短]支柱]
- 取付ねに②(M8×30mm：黑）×2

- 取付ねに③(M8×40mm：黑）×2
- 支柱 L × 2 [長]支柱]

- 取拔說明書（本書） × 1

- トハ一サ一 ×2

- C lenth × 1 (10mm)

支柱およこスご一使用・不使用一覽

長さ 12 15mm

回軀を正面で固定する方法

「德拉夫斯卡莱比」在斯特兰德里克的命令下，禁止使用任何武器。

外形寸法 577 (幅) × 351 (高) × 380 (奥行) mm【支柱L使用時】

質量 9.5 kg

爲使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

如果您在安裝時遇到任何問題，請與您的經銷商連絡。
- Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

目錄

注意 80

檢查隨附的配件 81

支撑柱/間隔塊使用/未用對照表 81

組合支架 82

組裝電漿顯示器 83

傾斜調整結構的前傾/後傾角度 84

本產品在各式機架上的安裝方式 85

接線方式 86

防止顯示器翻落 87

從支架上取下電漿顯示器 88

規格 88

尺寸圖解 88

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

#

本產品是一專為Pioneer電漿顯示器（PDP-505XDE/PDP-505HDE/PDP-505HDG/PDP-435XDE/PDP-435HDE/PDP-435FDE/PDP-435HDG/PDP-504HD/PDP-5040HD/PDP-504HDE/PDP-504HDG/PDP-504HDC/PDP-5045HD/PDP-434HD/PDP-4340HD/PDP-434HDE/PDP-434HDG/PDP-434HDC/PDP-4345HD）設計的桌上型支架。使用在其它機型會導致不穩定，並引發受傷的可能。要獲得更詳細的資訊請與您購買顯示器的商家聯絡。

請勿以操作手冊以外所述的方法安裝或改造本產品。

請勿將本支架用於指定以外的電漿顯示器並勿修改或將此產品用於其他用途。

不正確的安裝方式非常危險，因爲可能會造成產品翻落或其他意外。

安装位置

• 請選擇一個可支撐支架和顯示器重量的位置。
• 確認將其置放在水平且穩固的表面上。
  ·請勿將本產品安裝在戶外、溫泉或靠近海邊。
• 請勿將本支架安裝在容易搖晃或震動的位置。

組合與安裝

• 請依照組合指示中的說明組合支架並將所有螺絲穩固地安裝在指定的位置中。
  有時會有一些無法預期的意外發生，例如因為沒有依照指示來安裝本支架在安裝顯示器後造成其他設備破裂或翻落。
• 安裝本顯示器時務必至少由兩個人合作完成以確保安全。
• 安裝之前，請先關閉電漿顯示器和其他週邊裝置的電源後再從牆上插座拔除電源插頭。

本產品可左右旋轉 10^ 、前後傾斜 2^ 。

請勿在本產品和電漿顯示器的旋轉範圍內放置任何的物品。請以在一般使用或選轉時本產品不會從機架上或其他安裝位置向外突出的方式來安裝本產品。此方式以外的安裝會造成一些無法預期的意外發生，例如顯示器破裂或翻落（請參閱第85頁）。

請採取可靠的預防措施以免因本產品翻落而造成的意外（請參閱第87頁）。

檢查隨附的配件

在組合和安裝之前，請先檢查隨附的配件，確定有無任何一項遺失。

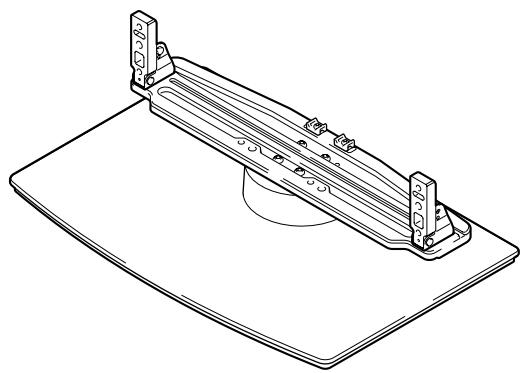

- 桌上支架 × 1

- 紅線帶 × 2

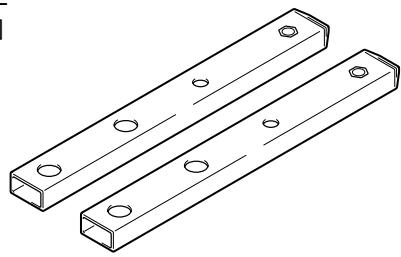

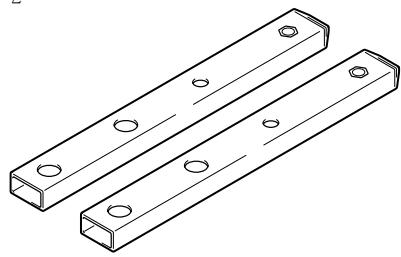

S型支柱 × 2 [短支柱]

- 安裝螺絲①（M8×16公釐：銀）×4 [用來固定支撑柱和桌上支架]

L型支柱 × 2 [長支柱]

- 六角扳手 × 1 （對角尺寸：6公釐）

- 操作手册（本文件） × 1

·間隔塊×2

C型扳手 × 1 （10公釐）

支撐柱／間隔塊使用／未用對照表

本支架使用的附件視您購買的揚聲器和安裝在電漿顯示器上的位置而有不同。請根據下列表格選擇您要使用的附件。

連接的揚聲器編號	揚聲器安裝位置	支撐柱S(短柱)	支撐柱L(長柱)	間隔塊
未用	-	建議	可以使用*	不可以使用
PDP-S21-LR	電漿顯示器的兩側(或者未使用)	建議	可以使用*	不可以使用
PDP-S22-LR	電漿顯示器的底下	不可以使用	使用	使用
PDP-S25-LR	電漿顯示器的兩側(或者未使用)	建議	可以使用*	不可以使用
PDP-S26-LR

*: 當畫面是位於較高的位置便可以使用

附注 PDP-S25-LR和PDP-S26-LR揚聲器無法安裝在電漿顯示器的底部。

組合支架

附注

• 務必在平坦的桌面上組合。
  請將螺絲垂直裝入孔中，勿以超過一般的力量栓緊螺絲。

組合程序

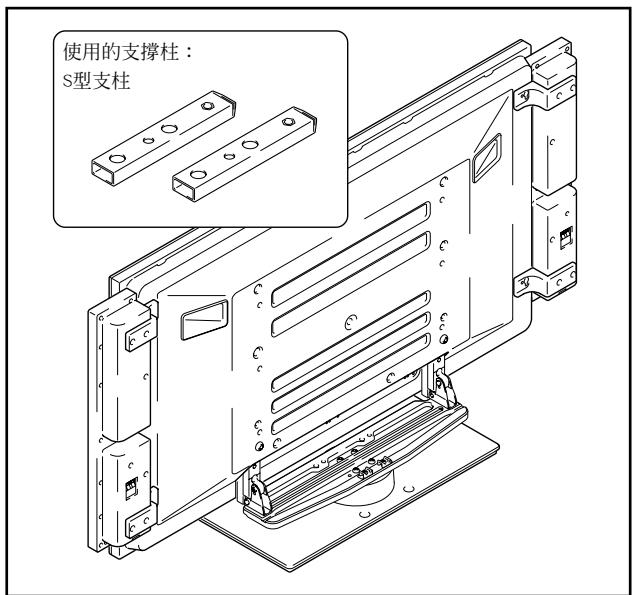

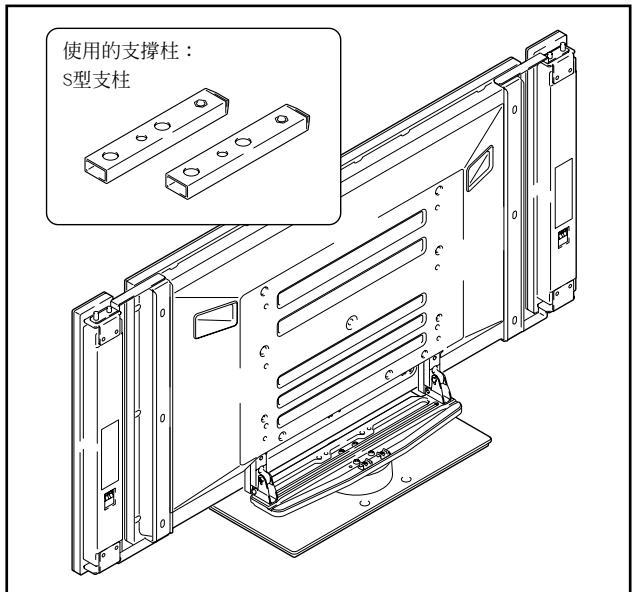

1 選擇要組裝的支撐柱。

根據您購買的揚聲器設定值並參考底下的條件選擇要使用的支撐柱（只能使用兩種可用的支撐柱中的一種）。

當您購買的揚聲器是PDPS25-LR或PDP-S26-LR時。

[使用的支撑柱：S型支柱（短支柱）]

當您購買的揚聲器是PDPS21-LR或PDP-S22-LR時。

在電漿顯示器兩側安裝揚聲器時[使用的支撐柱：S型支柱（短支柱）]

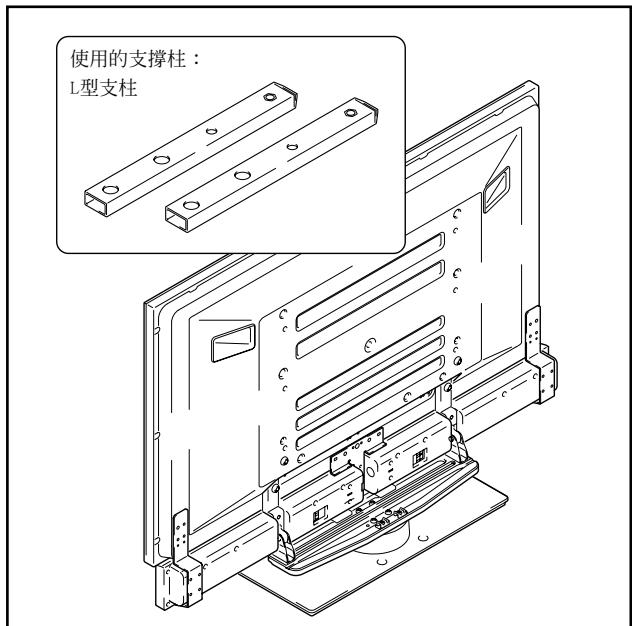

在電漿顯示器底部安裝揚聲器時 [使用的支撐柱：L型支柱（長支柱）]

附注

PDPS25-LR及PDP-S26-LR無法安裝在電漿顯示器的底部。

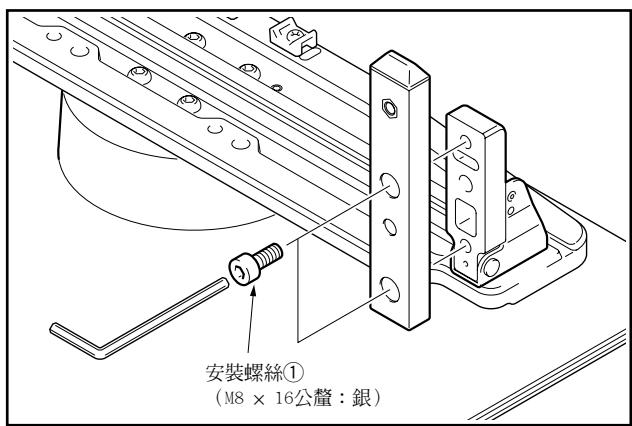

2 請以安裝螺絲①固定支撐柱（左右合計四個部位）。

使用隨附的六角扳手，請先安裝上方的組裝螺絲但不栓緊，再以同樣的方式安裝底部組裝螺絲。

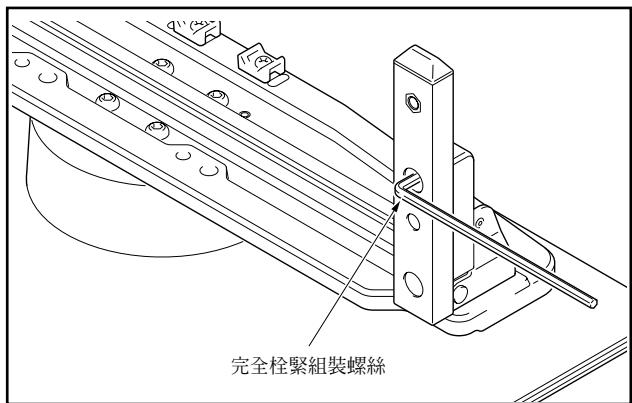

3 完全栓緊組裝螺絲（左右的四個位置）。

組裝電漿顯示器

注意

50时的電漿顯示器重量約為40公斤43时的重量約為30公斤，深度很淺並且重量分布不均。因此至少需要兩個人合力完成組裝和安裝工作。

附注

務必安装在平坦、稳定的位置。
請將螺絲垂直裝入孔中，勿以超過一般的力量栓緊螺絲。
- 請確定您是根據與所購買揚聲器的「組合支架」程序有關的設定方式來穩固地安裝支撐柱。

組裝方式

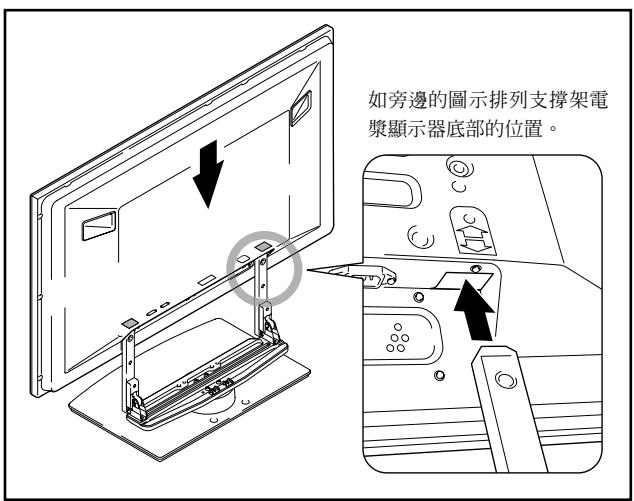

1 將電漿顯示器組裝到支架上。

請依圖中箭頭所示將支架的支撐柱放在電漿顯示器底部合適的位置，然後緩慢地垂置插入。在插入支撐柱時請特別小心，切勿將支架的支撐柱插出電漿顯示器支架插槽以外的部位。若插錯位置即會造成電漿顯示器、其他組件損壞或支架彎曲變形。

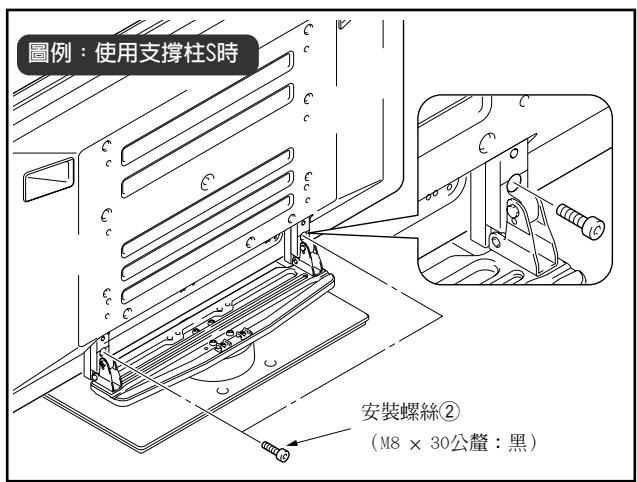

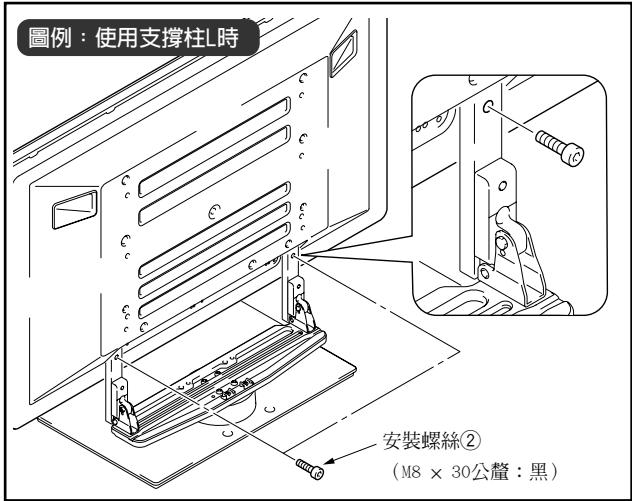

2 請以安裝螺絲②固定電漿顯示器。

請使用隨附的六角扳手來固定。

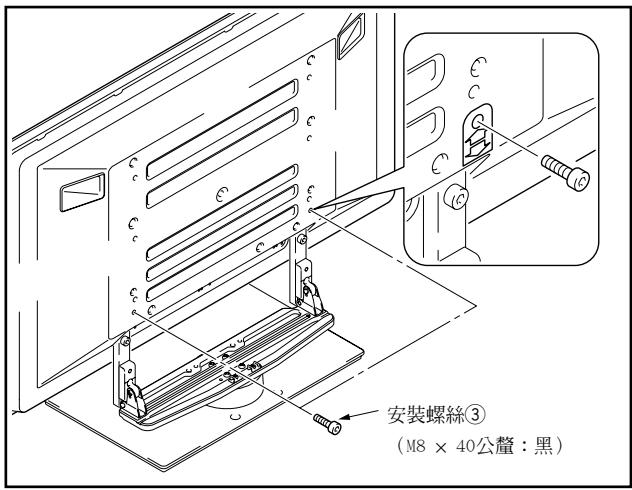

3 請以安裝螺絲③固定電漿顯示器。

請按圖中箭頭所示的部位利用隨附的六角扳手來組裝電獎顯示器。

僅在電漿顯示器底部安裝揚聲器時使用

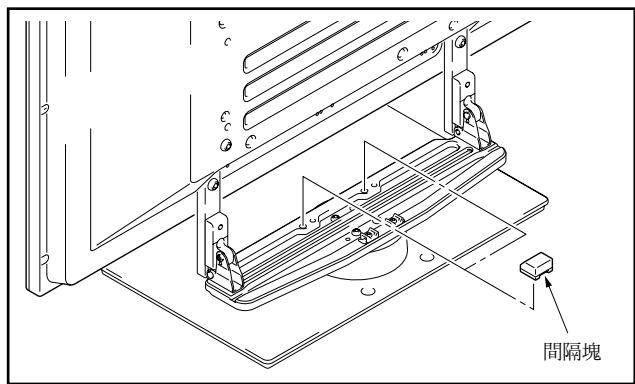

4 嵌入間隔塊。

請將間隔塊置入支架的旋轉平台上。

附注

如果揚聲器要安裝在電漿顯示器的兩側時，請不使要使用間隔片。

5 組裝揚聲器。

安裝方式請參閱揚聲器的操作手冊。

傾斜調整結構的前傾／後傾角度

在本支架上，您可以根據您的喜好調整電漿顯示器往前或向後傾斜2°的角度。

附注

• 請務必在組裝了電漿顯示器之後再行調整角度。
• 務必安装在平坦的桌面或其他平坦表面上。
  調整角度時務必用手抓住電漿顯示器上緣。

調整程序

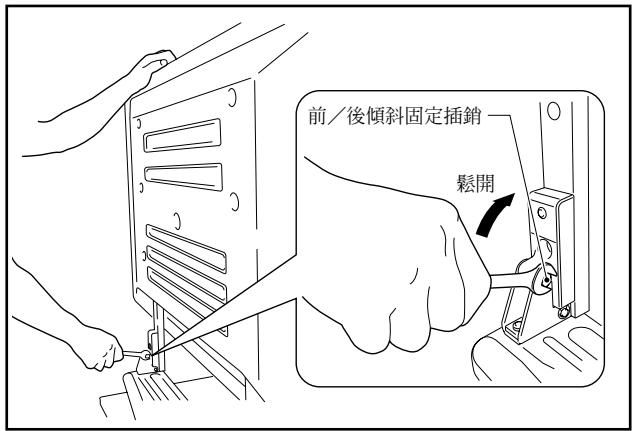

1 請使用隨附的C型板手鬆開前/後傾斜固定插銷。

在用手抓住電漿顯示器上緣的同時，請使用隨附的C型板手向上旋轉來鬆開左右兩邊的前/後傾斜固定插銷。

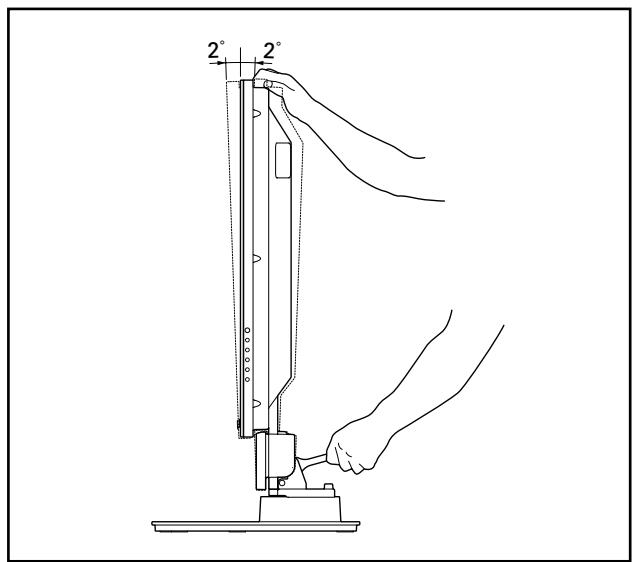

2 設定您要的角度。

緩慢地移動電漿顯示器來設定您要的角度。

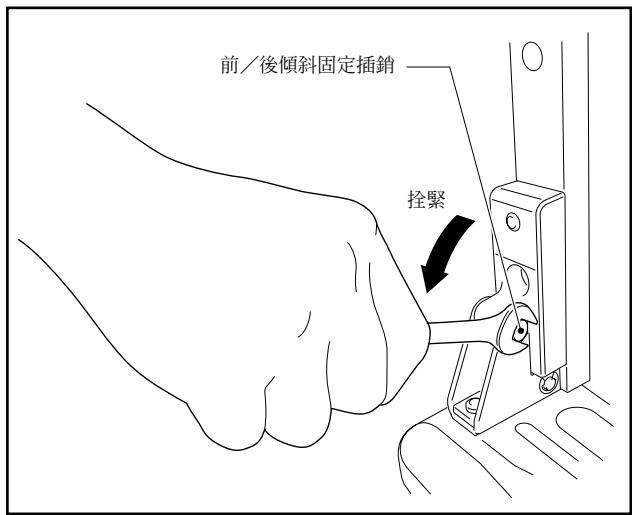

3 栓緊前/後傾斜固定插銷。

請使用隨附的C型扳手向下旋轉，穩固地栓緊左右兩邊的前後傾斜固定插銷。

務必用手抓住電漿顯示器上緣直到您完全栓緊插銷為止。

4 請再檢查一次，確定已完全栓緊前/後傾斜固定插銷。

本產品在各式機架上的安裝方式

移動或安裝本產品及電漿顯示器於機架上及其他外接盒時請務必詳閱底下的注意事項。

移動時的注意事項

注意

• 當移動本產品的距離超過好幾公尺時，請先移除揚聲器，然後將電漿顯示器從支架上移除，之後再個別移動揚聲器、電漿顯示器和支架。
• 當將電漿顯示器從腳架上面拆卸下來時，請確認并依照第88頁「將電漿顯示器從腳架拆卸下來」所描述之程序來進行拆卸的動作。

機架或其他機櫃的安裝注意事項

注意

安裝在機架或其它外接盒上時，請抓住電漿顯示器背面和底部的把手。如果您抓住揚聲器可能會造成損壞或彎曲變形。

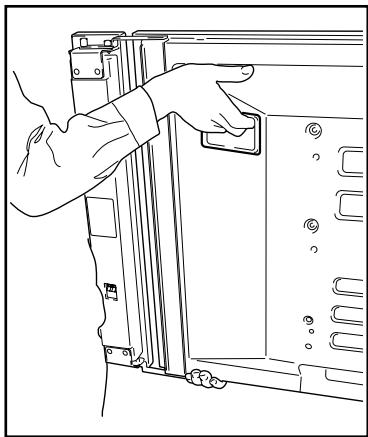

在電漿顯示器兩側安裝揚聲器時

先由底部抓住電獎顯示器的把手。

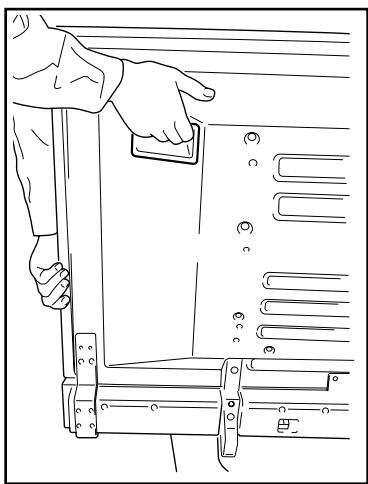

在電漿顯示器底部安裝揚聲器時

先由側面抓住電漿顯示器的把手。

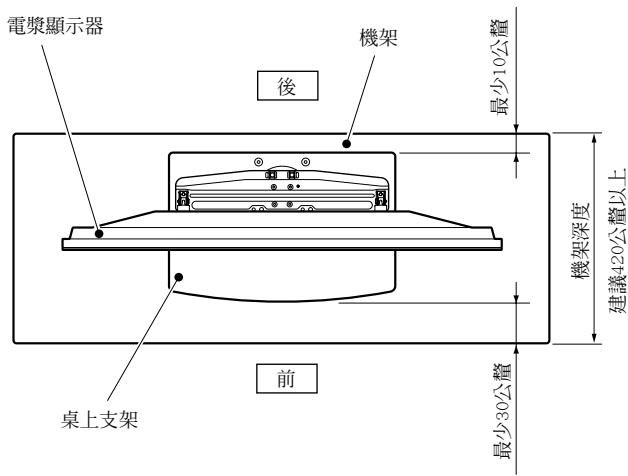

安裝注意事項

固定時，請務必於桌上支架的前後能保留如下圖所示的距離。

注意

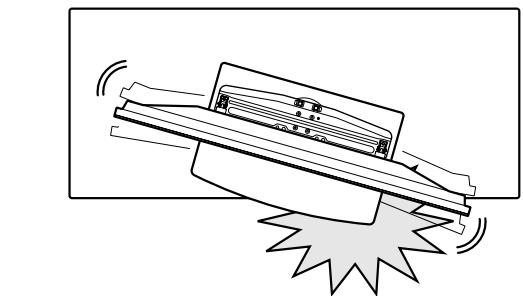

• 如果支架超出機架，會造成無法預期的意外如顯示器破裂或翻落。
• 旋轉時請注意不要讓顯示器碰撞到牆壁或周圍的物品。

突出是危险的。

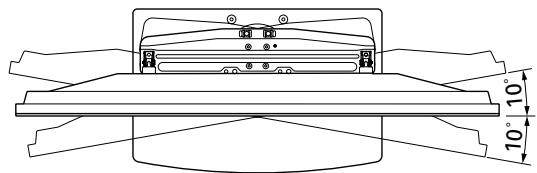

旋轉角度的範圍

前/後傾斜角度的調整範圍

接線方式

請使用隨附的縉線帶綁繡電線。

附注

小心請勿重壓電線的末端。

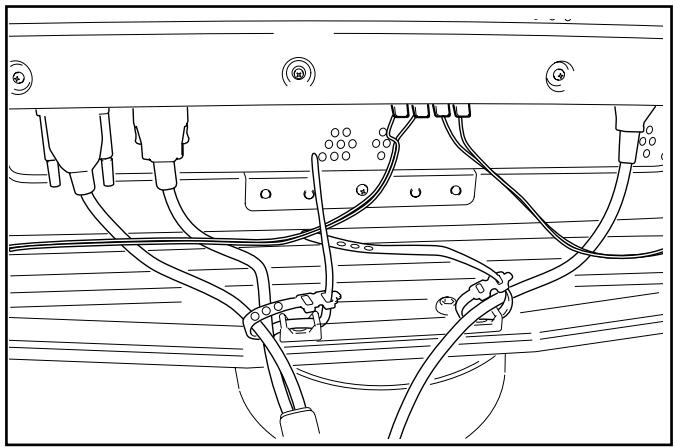

在電漿顯示器兩側安裝揚聲器時

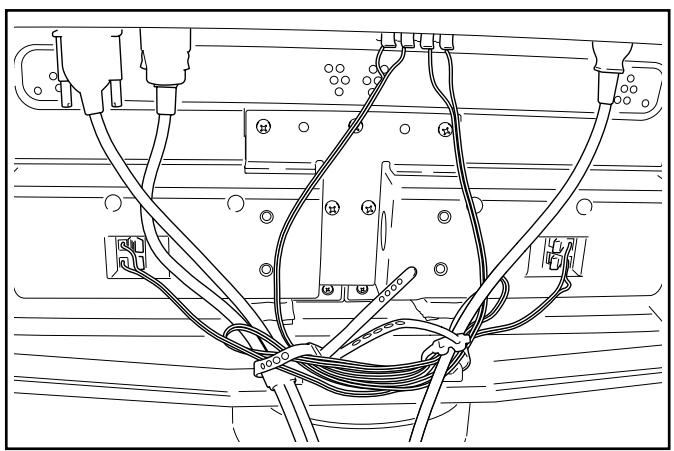

在電漿顯示器底部安裝揚聲器時

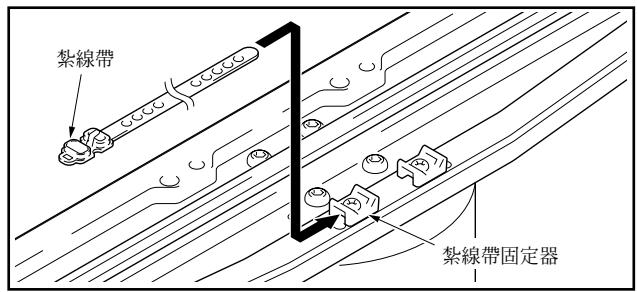

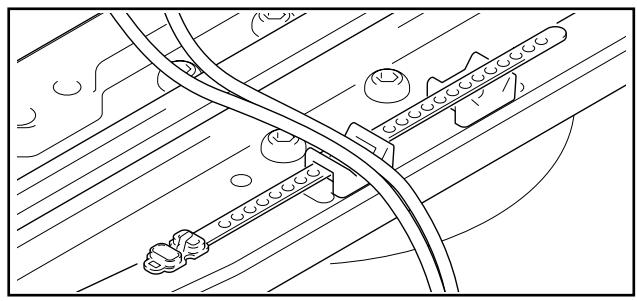

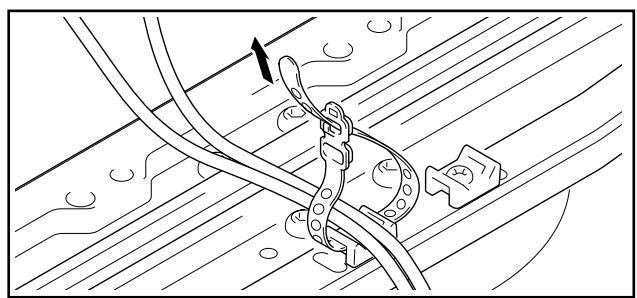

使用紜線帶

1 將滌線帶穿過位於支架旋轉平台上緣的滌線帶固定器。

2 收攜電線並放置在繫線帶上。

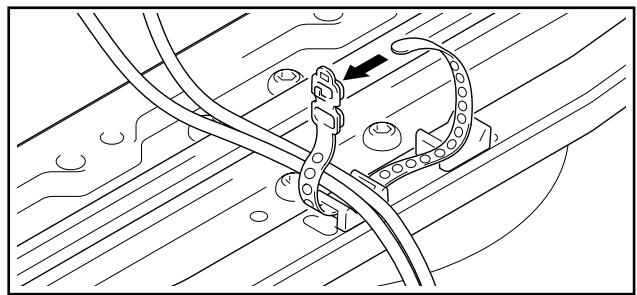

3 將縈線帶穿過其尾端的洞。

4 拉緊繫線帶尾端以固定電線。

移除染線帶

從縁線帶孔移除固定部份便可解開縁線帶。

支架安裝完畢後，請務必採取預防措施以免設備翻落。

座落平穩

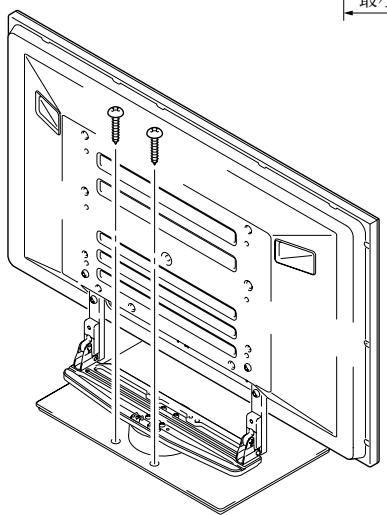

請以市售的螺絲如圖所示來平穩顯示器。

附注

要使顯示器能座落平穩，請使用額定直徑為6公釐、至少20公釐長的螺絲。

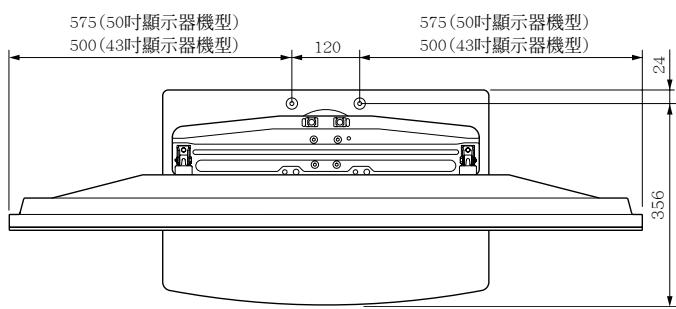

地板螺絲的位置：不含揚聲器部份

單位：公釐

靠牆穩固

（圖例為43时顯示器機型）

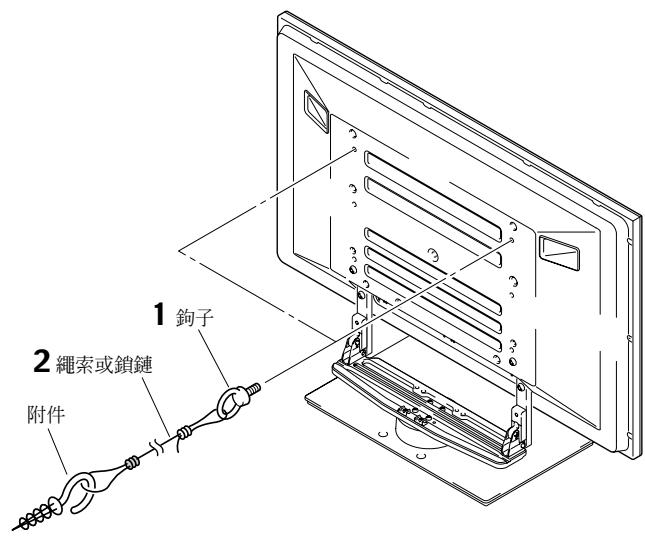

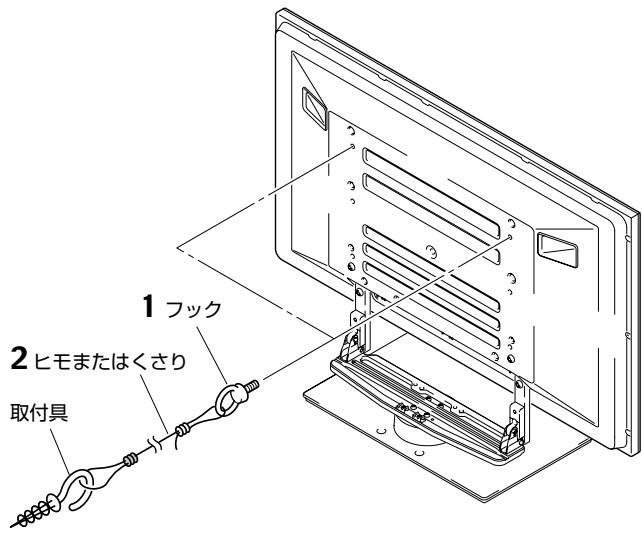

1 將防翻落插銷（鉤）組裝在電漿顯示器上。
2 請使用結實的繩索或鎖鏈，牢牢地將顯示器穩固在牆壁、柱子或其他堅固的地方。

• 左右兩側請以同樣方式穩固。
• 使用的繩索或鎖鏈長度必須夠長以讓支架可自由旋轉。

附注

請利用市面販售的掛鉤、繩索、鎖鏈和其他附件。

建議使用的掛鉤：額定直徑8公釐

長度12至15公釐

固定只能向前旋轉

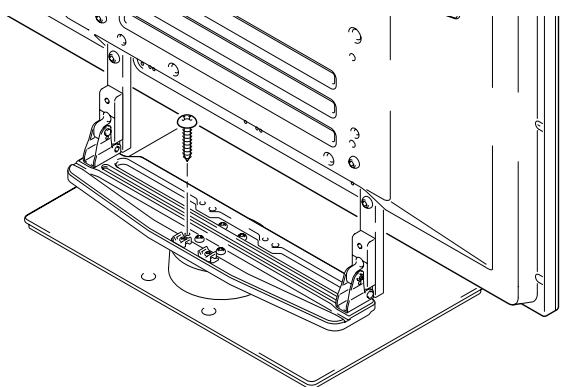

請以市售的螺絲如圖所示固定顯示器。

附注

要穩固顯示器只能向前旋轉，請使用額定直徑為4公釐、長度介於15至20公釐的螺絲。

從支架上取下電漿顯示器

要從支架上取下電漿顯示器，請務必遵照底下說明的步驟以避免意外發生。

1 首先，請確認調整前/後傾斜固定插銷已經安全地鎖緊。
2 首先請清出一個您要平放電漿顯示器的地方，如地板等，然後再鋪上一層薄被以防止刮傷或造成其他損壞。
3 取下揚聲器。

4 請參考「組裝電漿顯示器」（第83頁）的步驟2和3，移除黑色螺絲（四個螺絲）。

附注

請勿移除銀色螺絲。如果移除它們的話，支撑柱可能會滑動造成顯示器翻落。

5 從底部開始並抓住電漿顯示器的把手，垂直舉起顯示器。
6 將顯示器畫面朝下、緩慢地置於步驟2中的薄被上。

附注

當重新安裝電漿顯示器至腳架時，請確定左/右兩側的支撐柱都是設定在同一個角度。

規格

外型尺寸 577（宽） × 351（高） × 380（深）公釐[使用長（L）支柱時]

重量 9.5公斤

• 爲求產品改良，以上規格和外型尺寸如有變更，恕不另行通知。

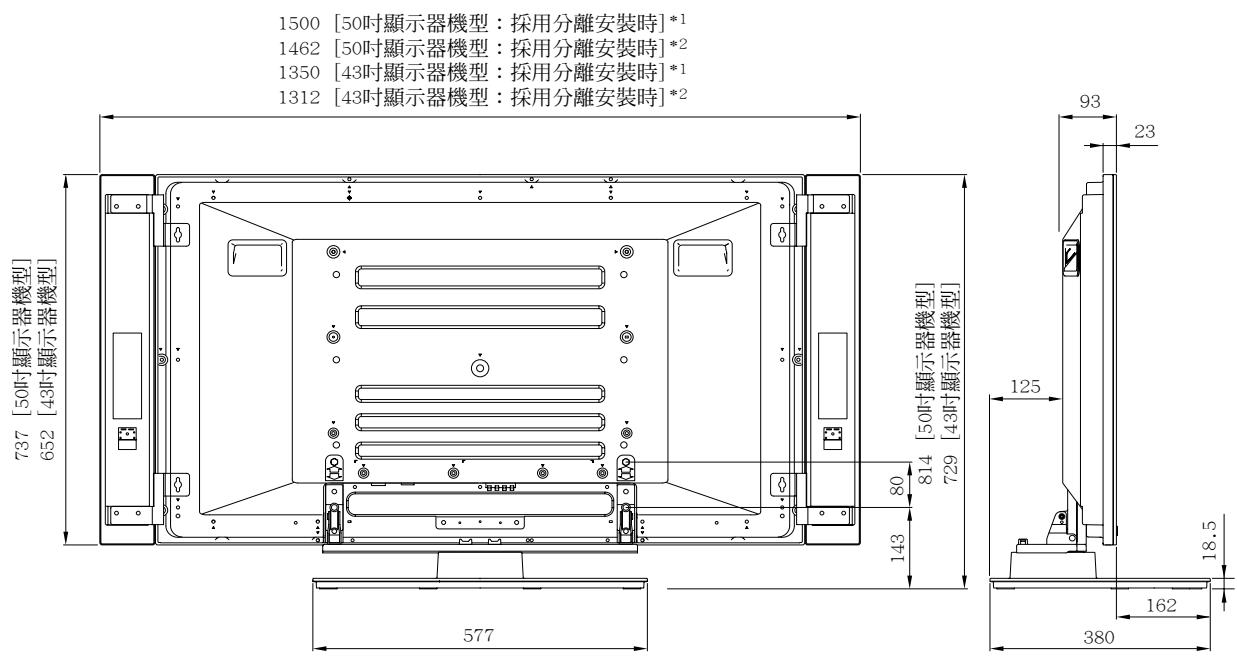

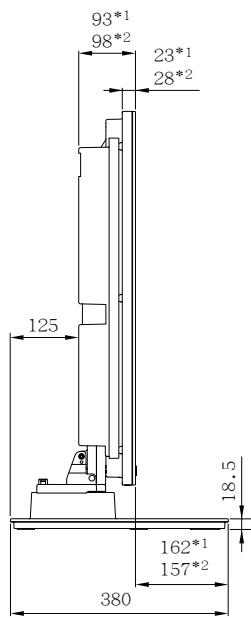

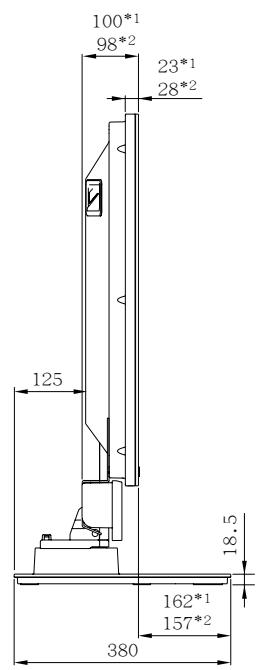

尺寸圖解

單位：公釐

圖示之測量法並沒有包括安裝揚聲器的固定裝置。

使用長（L）支柱時，高度為910[50时顯示器機型]/825[43时顯示器機型]。

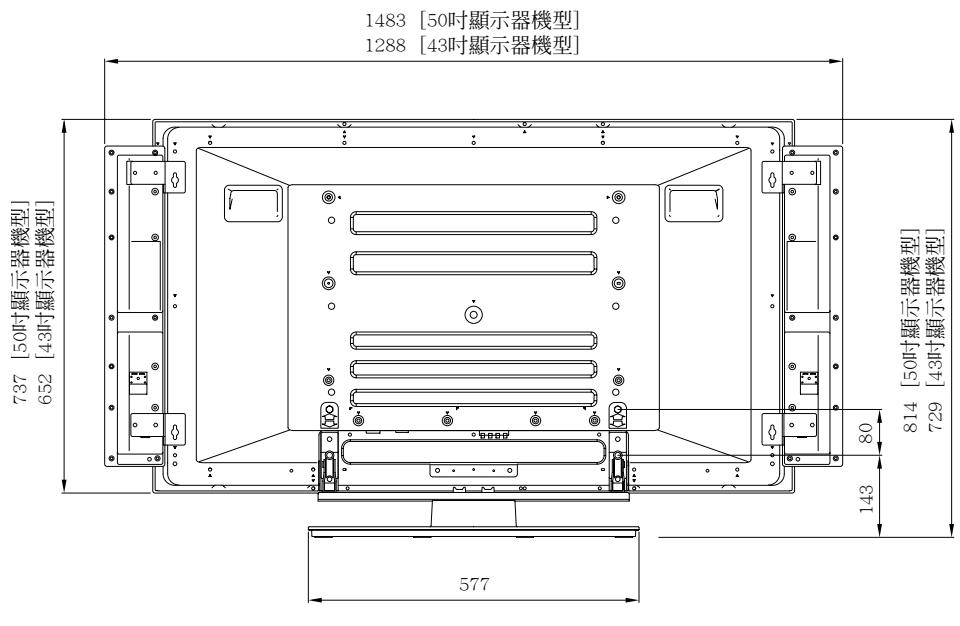

在電漿顯示器兩側安裝揚聲器時

使用長（L）支柱時，高度為910[50时顯示器機型]/825[43时顯示器機型]。

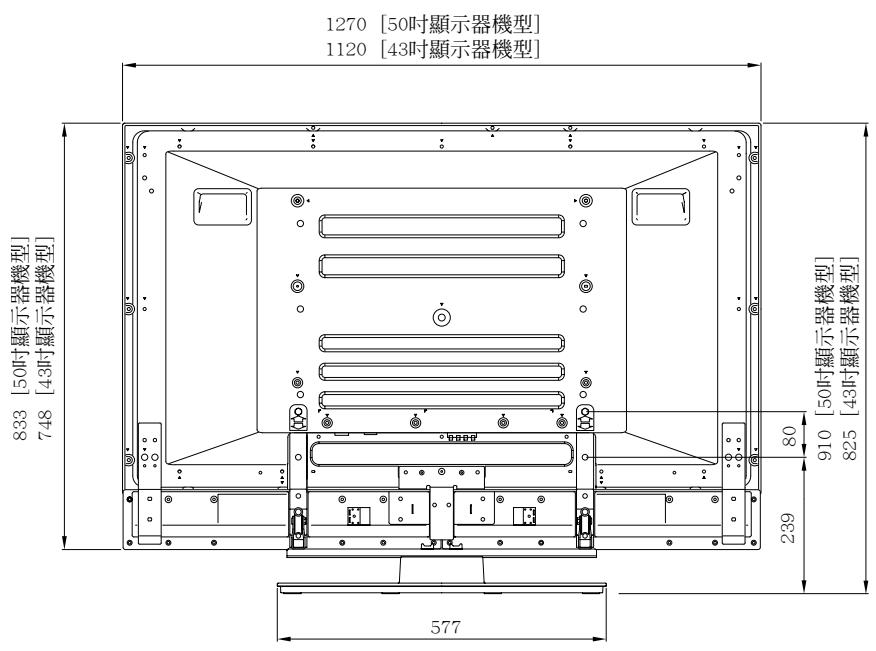

在電漿顯示器底部安裝揚聲器時

1 ... PDP-505XDE/505HDE/505HDG/435XDE/435HDE/435FDE/435HDG
2 ... PDP-504HD/5040HD/504HDE/504HDG/504HDC/5045HD/434HD/4340HD/434HDG/434HDC/4345HD

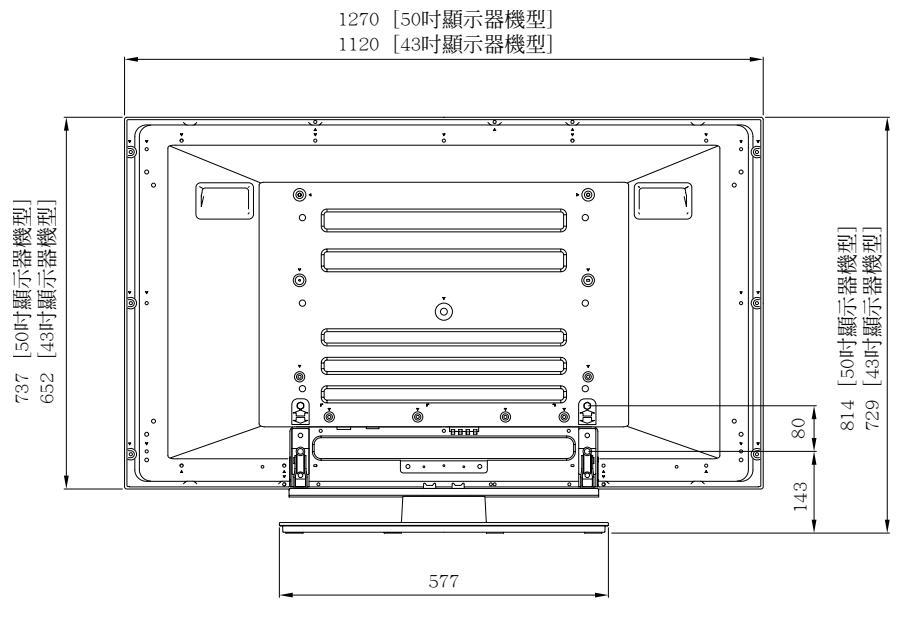

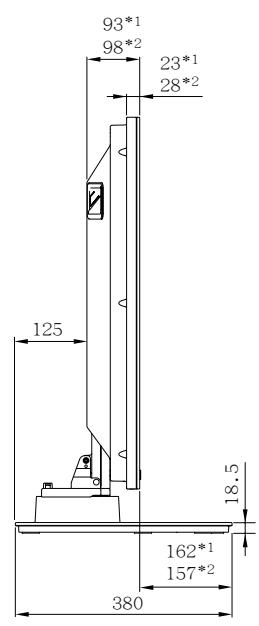

不含揚聲器時

使用長（L）支柱時，高度為910[50时顯示器機型]/825[43时顯示器機型]。

^1 ... PDP-505XDE/505HDE/505HDG/435XDE/435HDE/435FDE/435HDG
^2 . . PDP-504HD/5040HD/504HDE/504HDC/504HDC/434HD/434HD/434HD/434HD/434HD
