MANUALE UTENTE PDK-TS05 PIONEER

• Vi ringraziamo per avere acquistato un prodotto Pioneer. Vi preghiamo di leggere attentamente le Istruzioni per l’uso per imparare il modo sicuro e corretto di operare sul vostro modello. Vi consigliamo di tenere le Istruzioni per l’uso a portata di mano per farvi riferimento in futuro. Installazione ¶ In caso di difficoltà durante l’installazione, rivolgetevi al vostro rivenditore. ¶ Pioneer non è responsabile per alcun danno causato dall’installazione o dall’uso impropri, nonché da modifiche o catastrofi naturali. Precauzioni Questo prodotto è un supporto di tavolo progettato esclusivamente dalla Pioneer per display a plasma (PDP-505XDE / PDP-505HDE / PDP-505HDG / PDP-435XDE / PDP-435HDE / PDP-435FDE / PDP-435HDG / PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-504HDC / PDP-5045HD / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PDP-434HDC / PDP-4345HD). L’uso di modelli diversi potrebbe provocare instabilità ed essere la causa di possibili incidenti. Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato. Non installate o modificate in alcun caso il prodotto in modo diverso da quello indicato. Non usate questo supporto per display a plasma progettati da altri e non modificatelo o usatelo per altri scopi. Verifica dei Pezzi Contenuti nella Confezione p. 48
• Colonne di Sostegno/Distanziatori Usati/Tavolo Non Usato p. 48
• Montaggio del Supporto p. 49
• Fissaggio del Display a Plasma p. 50
• Meccanismo di Regolazione dell’Inclinazione dell’Angolo in Avanti/Indietro p. 51
• Installazione del Prodotto su una Struttura di Sostegno, ecc p. 52
• Preparazione dei cavi p. 53
• Prendere precauzioni contro la caduta dell’apparecchio p. 54
• Separare il Display a Plasma dal Supporto p. 55
• Specifiche p. 55
• Diagramma delle Dimensioni p. 55
• ATTENZIONE Questo simbolo si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose. Un’installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti. Deutsch Precauzioni Posizionamento dell’installazione p. 47

• Cercate una posizione abbastanza solida da sostenere il peso del supporto e del display.
• Assicuratevi di collocarlo in una posizione piana e stabile.
• Non installatelo all’esterno, su una fonte di calore o vicino ad una spiaggia.
• Non installate il supporto dove potrebbe essere soggetto a vibrazioni o colpi. Italiano Indice Assemblaggio e installazione
• Montate il supporto in conformità alle istruzioni per l’assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi. Esistono casi in cui si possono verificare incidenti imprevisti, come la rottura dell’attrezzatura o la caduta in seguito all’installazione del display a plasma, perché il supporto non era stato installato correttamente.
• Il display deve sempre essere installato da due o più persone per assicurarsi di installarlo correttamente.

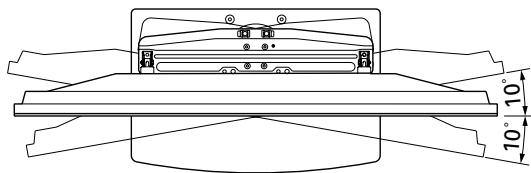

• Prima dell’installazione spegnete il display e i dispositivi periferici, quindi staccate il cavo con la spina di corrente dalla presa. Questo prodotto può ruotare di 10° verso sinistra e destra e può essere inclinato di 2° in avanti e indietro. Non appoggiate alcun oggetto all’interno del suo campo di rotazione e di quello del display a plasma. Installatelo in maniera che, durante l’uso normale o durante le rotazioni, non sporga dalla struttura di sostegno o da altro tipo di alloggiamento. La mancata osservanza di queste istruzioni, potrebbe causare incidenti imprevisti come la rottura o la caduta dell’apparecchio (vedi a pagina 52). Evitate incidenti prendendo precise precauzioni contro la caduta dell’apparecchio (vedi a pagina 54).

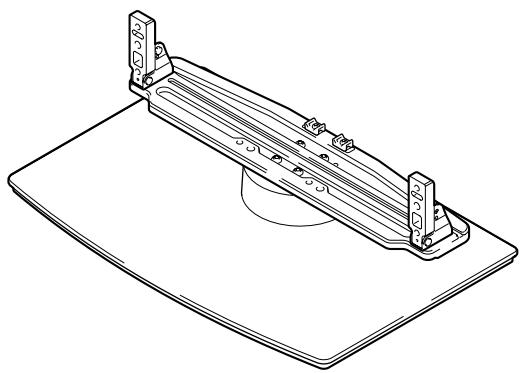

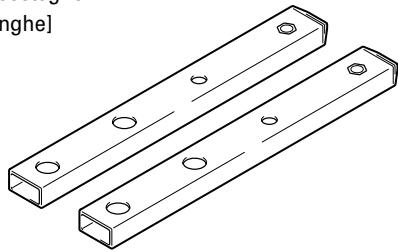

Verifica dei Pezzi Contenuti nella Confezione Verificate che ci siano tutti i pezzi accessori prima di procedere al montaggio e all’installazione. Supporto di tavolo x 1 Legatori per cavo x 2 Viti di installazione 1 (M8 x 16mm, argento) x 4 [da usare per ancorare le colonne di sostegno e il supporto di tavolo] Colonne di sostegno S x 2 [colonne corte] Viti di installazione 2 (M8 x 30 mm, nere) x 2 Viti di installazione 3 (M8 x 40mm, nere) x 2 Brugola esagonale x 1 (dimensione diagonale 6 mm) Istruzioni per l’uso (questo documento) x 1 Colonne di sostegno L x 2 [colonne lunghe] Table top stand Support de couverture de table Tischständer Supporto di tavolo Tafelbladstaander Soporte de mesa PDK-TS05 Distanziatori x 2 Chiave inglese x 1 (10 mm) Operating instructions Mode d’emploi Bedienungsanleitung Istruzioni per l’uso Gebruiksaanwijzing Manual de instrucciones Colonne di Sostegno/Distanziatori Usati/Tavolo Non Usato I pezzi di questo supporto vengono utilizzati secondo gli altoparlanti che avete acquistato e la posizione in cui li avete collocati sul display a plasma. Siete pregati di scegliere i pezzi da usare secondo la tabella seguente. Numero di altoparlanti combinati Inutilizzati PDP-S21-LR PDP-S22-LR PDP-S25-LR PDP-S26-LR Posizione d’installazione degli altoparlanti Colonne di sostegno S (colonne corte) Colonne di sostegno L (colonne lunghe) Distanziatori

Raccomandate Può essere usato* Non può essere usato Entrambi i lati del display a plasma (o inutilizzati) Raccomandate Può essere usato* Non può essere usato Parte inferiore del display a plasma Non può essere usato Utilizzati Utilizzati Entrambi i lati del display a plasma (o inutilizzati) Raccomandate Può essere usato* Non può essere usato *: Possono essere utilizzati se lo schermo si trova in posizione elevata

Nota Gli altoparlanti PDP-S25-LR e il PDF-S26-LR non possono essere installati nella parte inferiore del display a plasma. Montaggio del Supporto Altoparlanti installati nella parte inferiore del display a plasma [colonna di sostegno da usare: L (colonne lunghe) Nota Assemblatelo sempre su una superficie piana, ecc. Inserite le viti nei fori verticalmente e non serratele con una forza maggiore al necessario. Nota Gli altoparlanti PDP-S25-LR e il PDP-S26-LR non possono essere installati nella parte inferiore del display a plasma. Procedura di montaggio Scegliete le colonne di sostegno da fissare. Colonna di sostegno usata: L Scegliete le colonne di supporto adatte all’installazione effettuata degli altoparlanti che avete acquistato, con riferimento alle seguenti specifiche (Deve essere utilizzato solo uno dei due tipi di colonne di supporto disponibili). Se gli altoparlanti che avete acquistato sono PDP-S25-LR o PDP-S26-LR. [colonna di sostegno da usare: S (colonne corte)] Colonna di sostegno usata: S

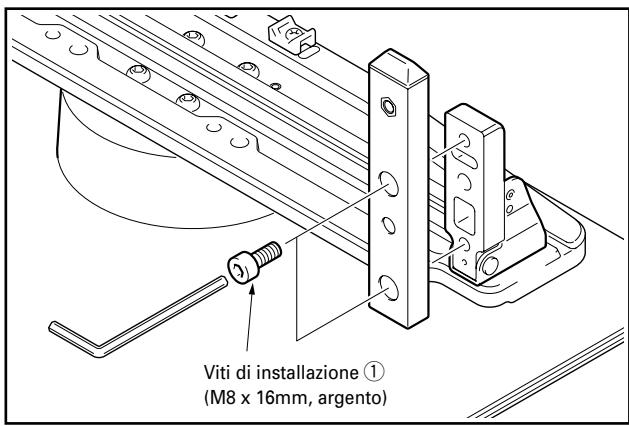

Assicurate la colonna di supporto al supporto con le viti di installazione 1 (4 posizioni a sinistra e a destra). Utilizzate la brugola esagonale, prima di tutto per fissare le viti di fissaggio della parte superiore, quindi per le viti di fissaggio della parte inferiore. Se gli altoparlanti che avete acquistato sono PDP-S21-LR o PDP-S22-LR. Altoparlanti installati ai lati del display a plasma [colonna di sostegno da usare: S (colonne corte)] Colonna di sostegno usata: S Viti di installazione 1 (M8 x 16mm, argento)

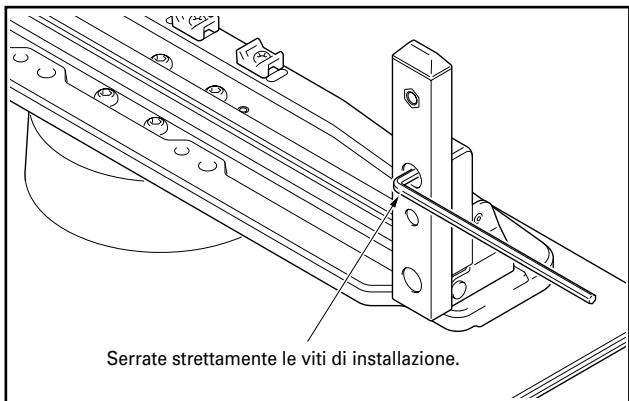

Serrate strettamente le viti di installazione (4 posizioni a sinistra e a destra). Serrate strettamente le viti di installazione.

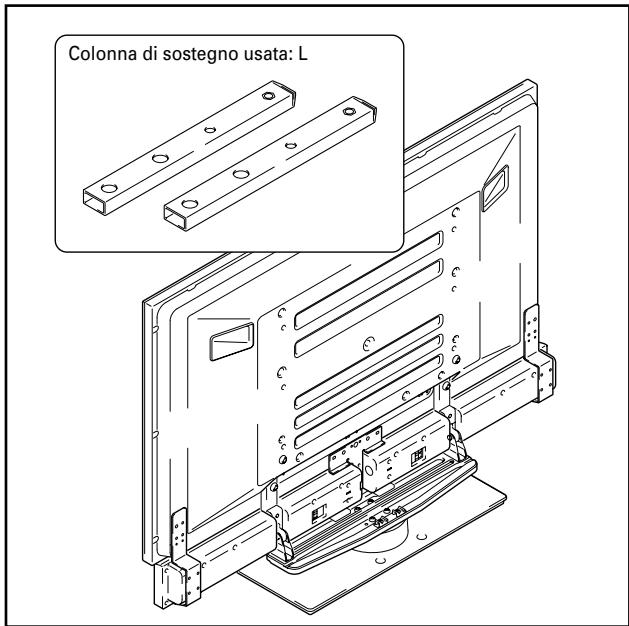

Fissaggio del Display a Plasma Il peso di un display a plasma di 50 pollici è di circa 40 kg, quello di un modello da 43 pollici è di circa 30 kg, poiché non hanno profondità, sono instabili. Sono, quindi, Attenzione necessarie almeno due persone per montarli e installarli. Illustrazione: si riferisce all’utilizzo delle colonne di sostegno L Nota Assicuratevi che la superficie sulla quale installate il dispay sia perfettamente piana e stabile. Inserite verticalmente le viti nei fori e non serratele con una forza maggiore al necessario. Assicuratevi di installare le colonne di supporto in modo sicuro secondo le impostazioni del tipo di altoparlanti che avete acquistato, con riferimento alle procedure di Montaggio del Supporto. Viti di installazione 2 (M8 x 30 mm, nere) Metodo di Fissaggio

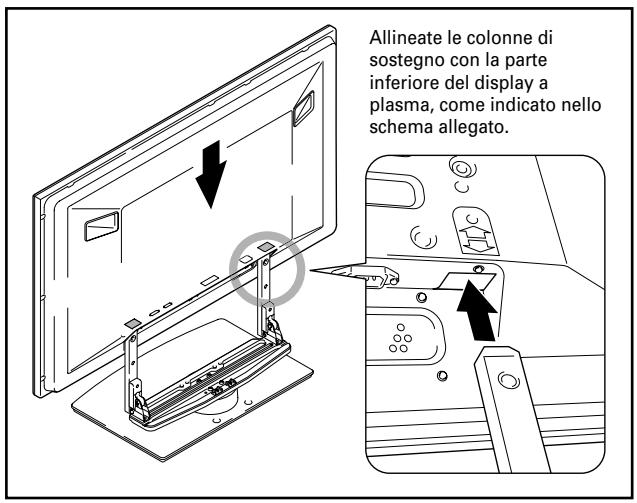

Montaggio del display a plasma sul supporto.

Fissate le colonne di supporto di tavolo alla parte inferiore del display a plasma, come indicato dalle frecce, quindi inseritele adagio verticalmente. Fate molta attenzione ad inserirle esattamente nelle scanalature del display a plasma e solo in quel punto. Agire in un altro modo può danneggiare il pannello del display a plasma, le sue aperture o provocare una deformazione del supporto. Fissaggio del display a plasma con le viti di installazione 3. Fissate il display a plasma nei punti indicati dalle frecce, utilizzando la brugola esagonale in dotazione. Allineate le colonne di sostegno con la parte inferiore del display a plasma, come indicato nello schema allegato. Viti di installazione 3 (M8 x 40mm, nere) Solo per il fissaggio degli altoparlanti alla parte inferiore del display a plasma

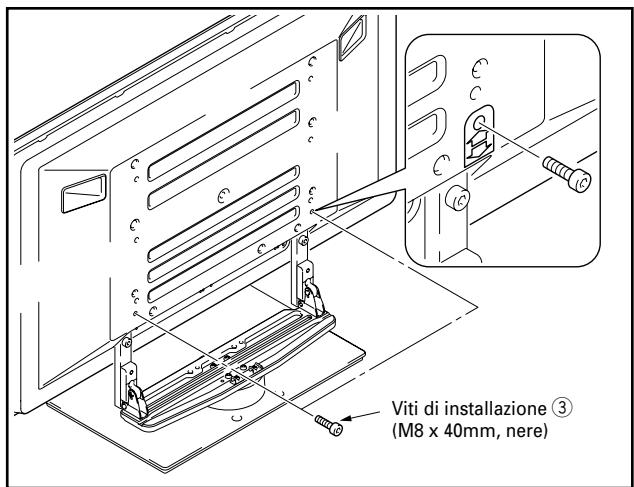

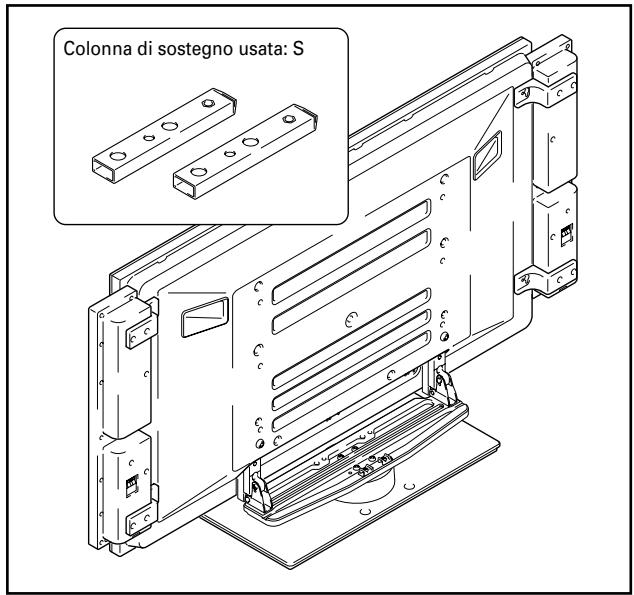

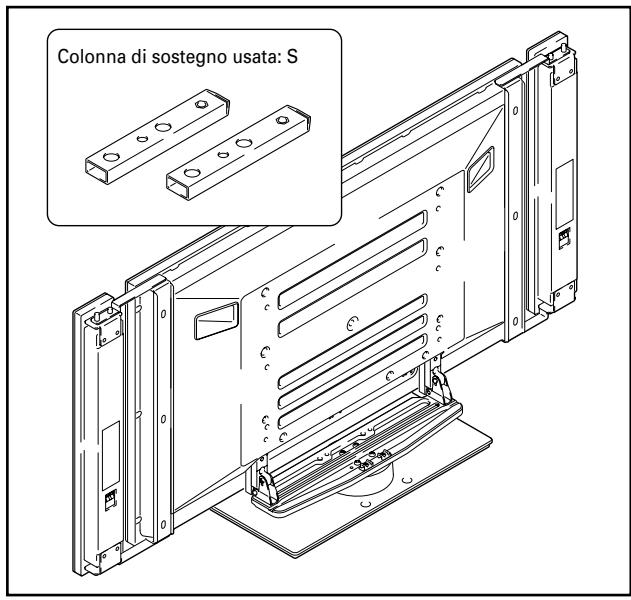

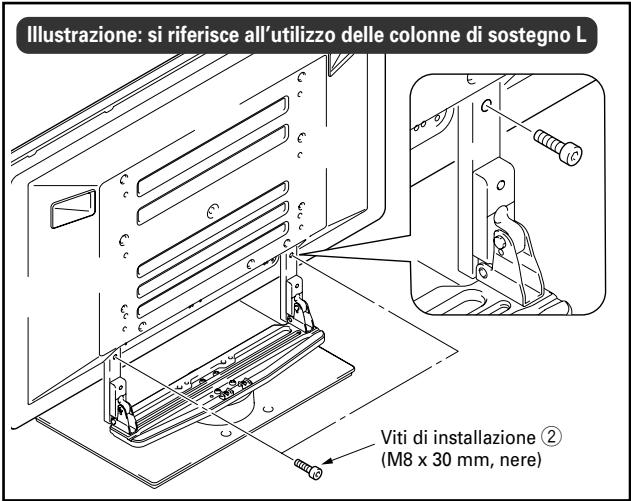

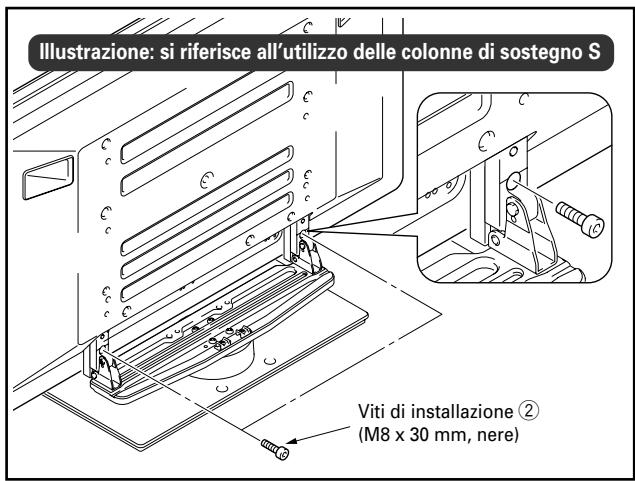

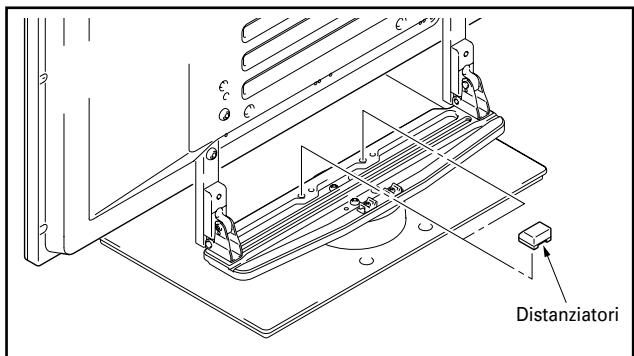

Inserite i distanziatori. Inserite i distanziatori nei fori sulla piattaforma rotante del supporto. Fissaggio del display a plasma con le viti di installazione 2. Serratele utilizzando la brugola esagonale fornita. Illustrazione: si riferisce delle colonne di sostegno S Illustration: when using all’utilizzo support columns

Distanziatori Nota Siete pregati di non usare il distanziatore se gli altoparlanti devono essere collocati da entrambi i lati del display a plasma. Viti di installazione 2 (M8 x 30 mm, nere)

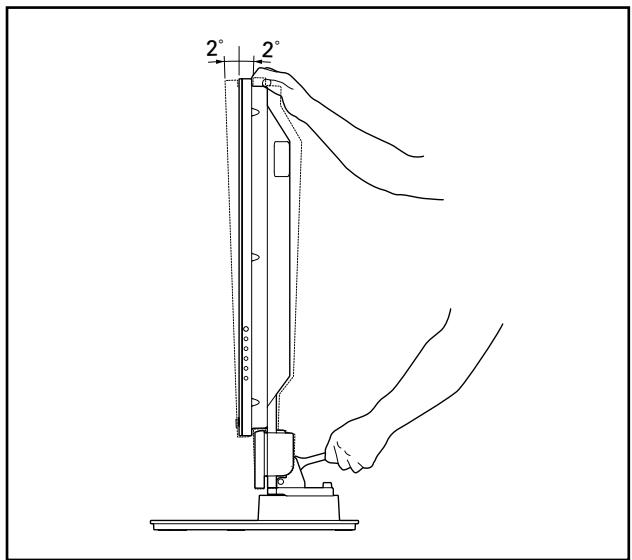

Montaggio degli altoparlanti. Vedi le istruzioni per l’uso degli altoparlanti alla voce metodo di installazione. Meccanismo di Regolazione dell’Inclinazione dell’Angolo in Avanti/Indietro Su questo supporto è possibile regolare l’angolo d’inclinazione del display a plasma entro parametri di 2° in avanti o indietro, secondo le vostre preferenze.

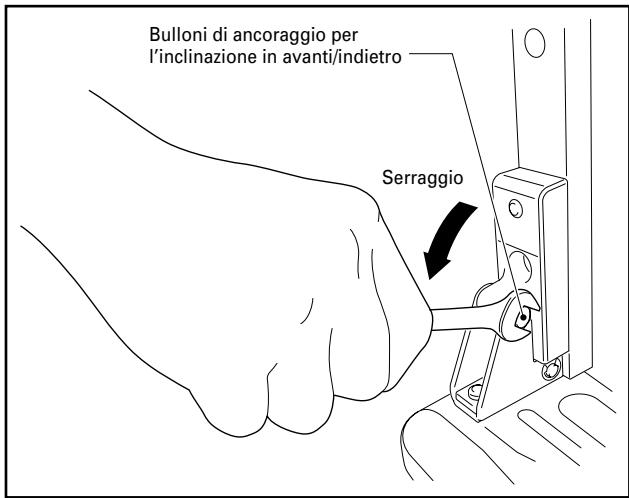

Serrate strettamente i bulloni di ancoraggio per l’inclinazione in avanti/indietro sui lati sinistro e destro, ruotandoli verso il basso con la chiave inglese in dotazione. Assicuratevi di tenere saldamente la parte superiore del display a plasma con le mani fino a quando non avrete stretto completamente i bulloni. Note Assicuratevi di regolare l’angolo solo dopo aver fissato il display a plasma. Assicuratevi di installarlo su tavolo piatto o altre superfici piatte. Assicuratevi di tenere la parte superiore del display a plasma con le mani mentre regolate l’angolazione. Bulloni di ancoraggio per l’inclinazione in avanti/indietro Procedura di Regolazione

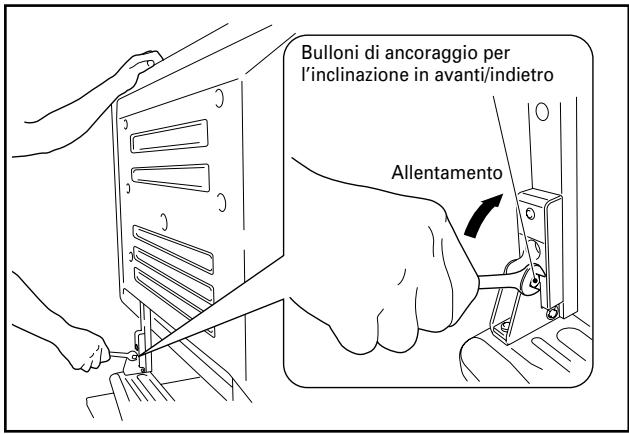

Serrare i bulloni di ancoraggio per l’inclinazione in avanti/indietro. Serraggio Allentate i bulloni di ancoraggio per l’inclinazione in avanti/indietro utilizzando la chiave inglese in dotazione. Bulloni di ancoraggio per l’inclinazione in avanti/indietro Allentamento

Italiano Mentre vi accertate di tenere ben salda la parte superiore del display con le mani, allentate i bulloni di ancoraggio per l’inclinazione in avanti/indietro sui lati desto e sinistro, ruotandoli verso l’alto con la chiave inglese in dotazione. Controllate ancora una volta per assicurarvi che i bulloni di ancoraggio per l’inclinazione in avanti/indietro siano serrati completamente. Impostare l’angolazione preferita. Fissate l’angolazione preferita muovendo lentamente il display a plasma.

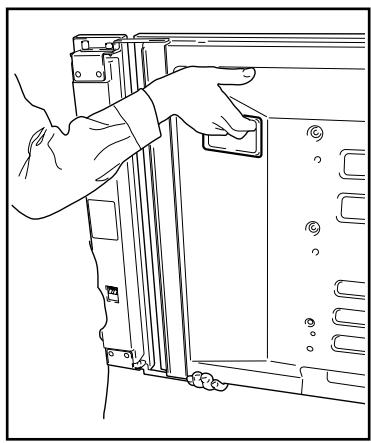

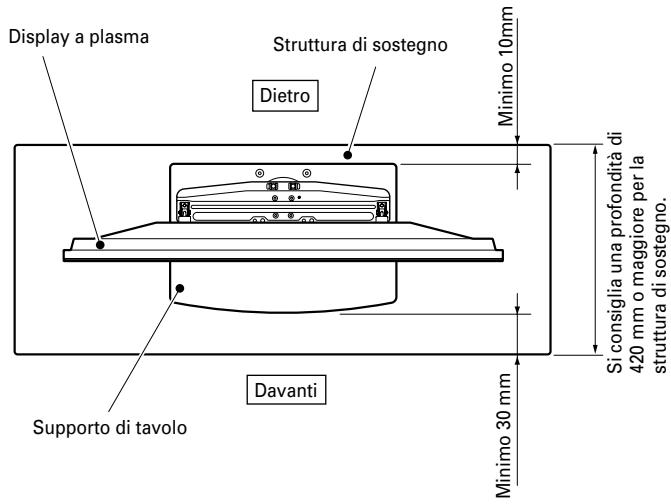

Installazione del Prodotto su una Struttura di Sostegno, ecc. Assicuratevi che la quantità di spazio libero nella parte anteriore e posteriore del supporto di tavolo sia sufficiente, come mostrato in questo schema. Precauzioni nel caso di installazione su una struttura di sostegno o altro tipo di alloggiamento Dovendo installare il supporto su una struttura di sostegno o altro tipo di alloggiamento, sostenetelo per i Attenzione manici che si trovano nella parte posteriore ed inferiore. Afferrandolo per gli altoparlanti potreste danneggiarli o torcerli. Struttura di sostegno Dietro Davanti Supporto di tavolo Si consiglia una profondità di 420 mm o maggiore per la struttura di sostegno. Display a plasma Se dovete spostare il prodotto per più di qualche metro, per prima cosa rimuovete l’altoparlante, quindi Attenzione togliete il display a plasma dal supporto e spostate l’altoparlante, il display a plasma e il supporto separatamente. Se rimuovete il display a plasma dal supporto, assicuratevi di seguire la procedura descritta in “Separare il Display a Plasma dal Supporto” a pag. 65 Minimo 10mm Precauzioni durante lo spostamento Precauzioni per l’installazione Minimo 30 mm È necessario prendere queste precauzioni quando si sposta il prodotto e se lo si installa in una struttura di sostegno o altro tipo di alloggiamento. Se il supporto sporge dalla struttura di sostegno potrebbe causare incidenti imprevisti come la rottura Attenzione o la caduta dell’apparecchio. Durante la rotazione, fate attenzione a non permettere al display di urtare il muro o gli oggetti circostanti. Per Installare gli altoparlanti da entrambi i lati del display a plasma, sostenetelo per i manici e dalla parte inferiore. Sporgenza pericolosa 10˚ 10˚ Campo di variazione dell’angolo di rotazione. Per Installare gli altoparlanti nella parte inferiore del display a plasma, sostenete il display a plasma per i manici e dai lati.

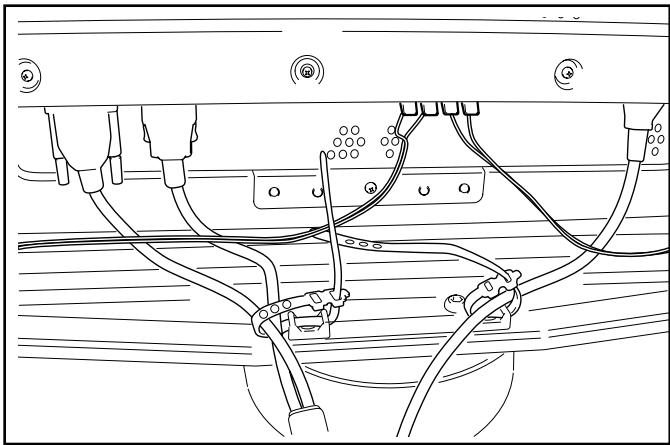

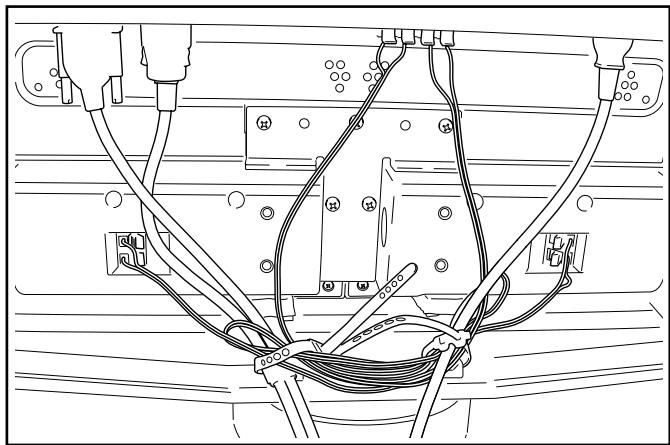

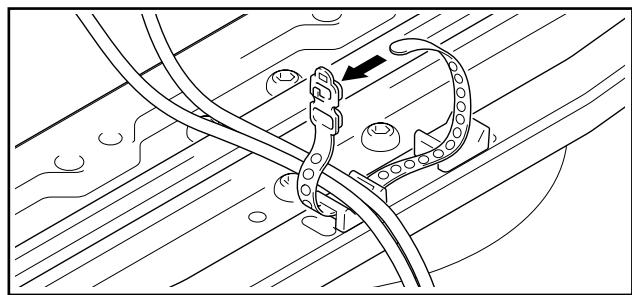

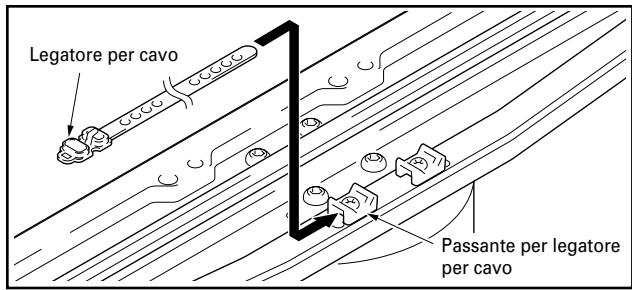

Preparazione dei cavi Per legare i cavi, utilizzate i legatori forniti. Nota Prestate molta attenzione a non forzare le basi dei cavi. Uso dei legatori per cavo

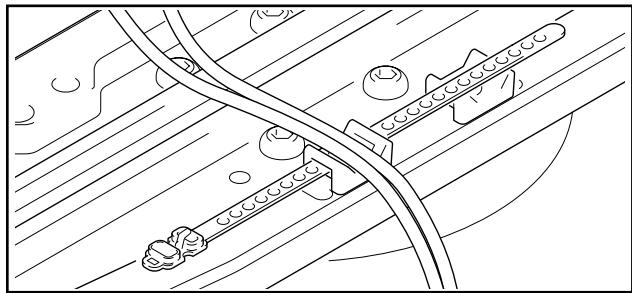

Altoparlanti installati ai lati del display a plasma Inserite il legatore per cavo nel passante corrispondente posto sulla piattaforma rotante del supporto. Legatore per cavo Passante per legatore per cavo

Riunite i cavi e collocateli sul legatore.

Inserite il legatore per cavo nell’apposito foro sull’estremità.

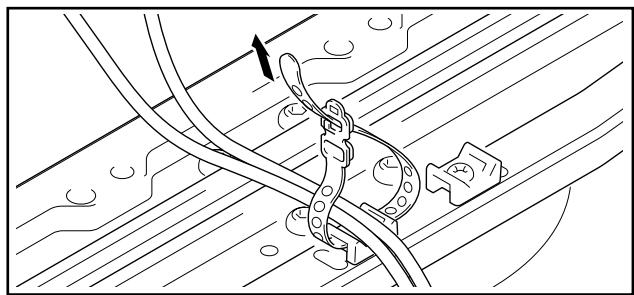

Tirate il legatore per serrare i cavi. Togliere un legatore per cavo Per sbloccarlo rimuovete la linguetta di serraggio dal foro del legatore per cavo. Italiano Altoparlanti installati nella parte inferiore del display a plasma Foro Linguetta di serraggio

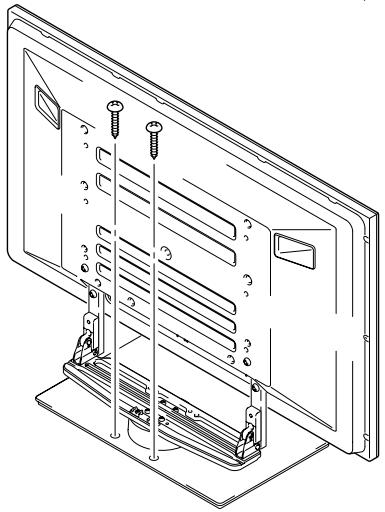

Prendere precauzioni contro la caduta dell’apparecchio Installando il supporto assicuratevi di aver preso opportune precauzioni contro la caduta dell’apparecchio. Fissare l’apparecchio sul pavimento Fissare l’apparecchio al muro (la figura illustra il display da 43 pollici) 6 mm Nota Per fissare l’apparecchio al pavimento usate viti con un diametro nominale di 6 mm e una lunghezza minima di 20 mm. da 9 a 15 mm Fissate l’apparecchio come illustrato nello schema, utilizzando le viti reperibili sul mercato. Minimo 20 mm

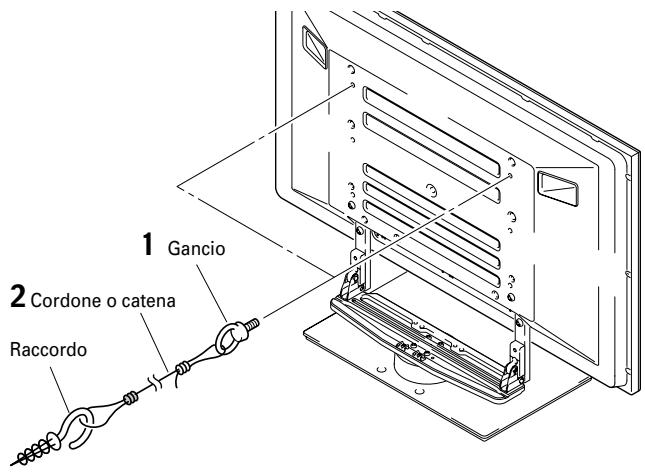

Usate ganci, cordoni o catene per fissare stabilmente l’apparecchio a una parete, un pilastro o a qualche altro solido elemento. Eseguite questo lavoro nello stesso modo sul lato sinistro e su quello destro. La lunghezza dei cordoni o catene utilizzate deve essere sufficiente a permettere al supporto di ruotare liberamente. 8mm Nota Usate ganci, cordoni, catene o raccordi disponibili sul mercato. Il gancio consigliato: diametro nominale 8 mm, lunghezza 12-15 mm

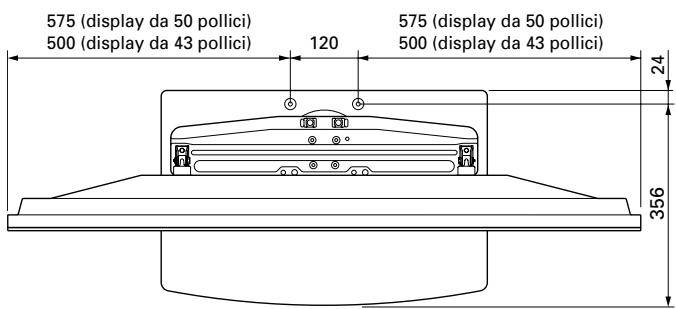

Posizione delle viti del pavimento: senza gli altoparlanti Gancio 2 Cordone o catena Unità: mm

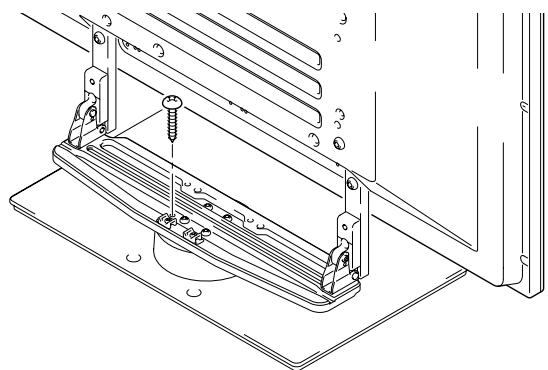

4 mm Nota Utilizzate una vite che abbia un normale diametro di 4 mm e una lunghezza da 15 a 20 mm per fissare la rotazione verso la parte anteriore. da 7 a 12 mm Fissate l’apparecchio come illustrato nello schema, utilizzando le viti reperibili sul mercato. da 15 a 20 mm Separare il Display a Plasma dal Supporto Per rimuovere il display a plasma dal supporto, assicuratevi di seguire sempre la procedura descritta Attenzione sotto per evitare incidenti.

Prima di tutto, assicuratevi che il bullone di ancoraggio per l’inclinazione in avanti/indietro sia stato serrato perfettamente. Prima di tutto, liberate uno spazio su una superficie piana ecc., dove potete appoggiare il display a plasma piatto, quindi copritelo con un telo per proteggerlo dai graffi o da altri danneggiamenti.

Con riferimento alle fasi 2 e 3 nel capitolo sul Fissaggio del Display a Plasma (Pag. 50), rimuovete le viti nere (4 viti). Nota Non rimuovete le viti argentate. Se lo fate, la colonna di sostegno potrebbe scivolare fuori posto e cadere.

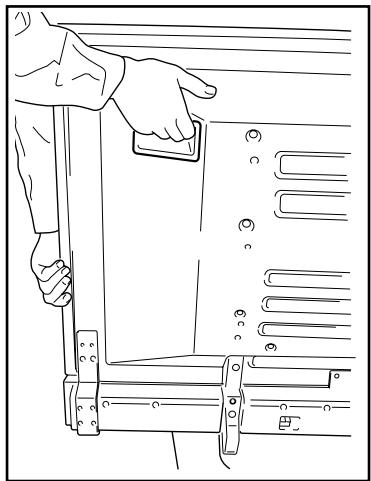

Tenendo il display a plasma per i manici e dalla parte inferiore, sollevatelo verticalmente.

Collocate lentamente il display a plasma sul telo che avete preparato al punto 2 con lo schermo rivolto verso il basso. Nota Quando ricollocate il display a plasma sul supporto, assicuratevi che le colonne di supporto destra e sinistra siano state inserite con la stessa angolazione. Rimuovete gli altoparlanti. Specifiche Dimensioni esterne Peso 577mm(L) x 351mm(A) x 380mm(P) (Se si usano le colonne di sostegno L) 9,5 kg Italiano

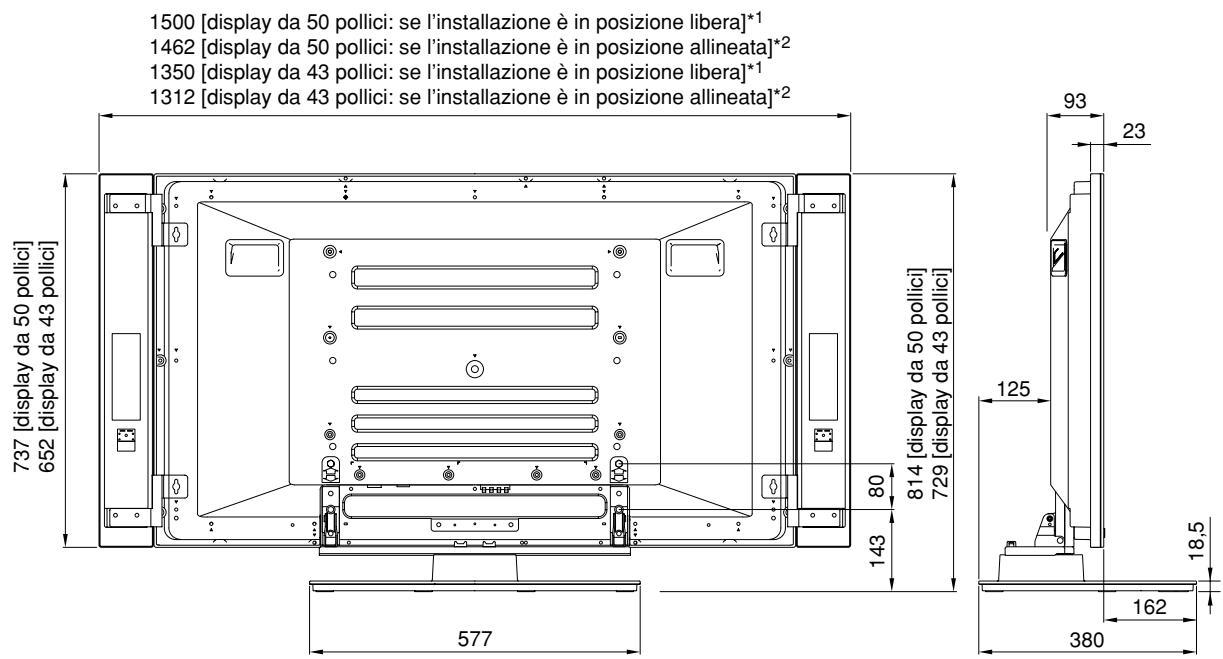

• Le specifiche sopraesposte e la forma esterna possono essere modificate per migliorare il prodotto senza alcun preavviso. Diagramma delle Dimensioni Unità: mm Le misurazioni nella figura non comprendono gli impianti di base per la collocazione degli altoparlanti. Per installare gli altoparlanti PDP-S25-LR o PDP-S26-LR 1500 [display da 50 pollici: se l’installazione è in posizione libera]*1 1462 [display da 50 pollici: se l’installazione è in posizione allineata]*2 1350 [display da 43 pollici: se l’installazione è in posizione libera]*1 1312 [display da 43 pollici: se l’installazione è in posizione allineata]*2

• Se usate le colonne di sostegno L, l’altezza è 910 (modello di display da 50 pollici) / 825 (modello di display da 43 pollici) *1 Posizione libera: collocato in modo da permettere la regolazione dell’angolo dell’altoparlante *2 Posizione allineata: collocato in modo da fissare l’angolazione dell’altoparlante e conferire all’apparecchio una dimensione più compatta.

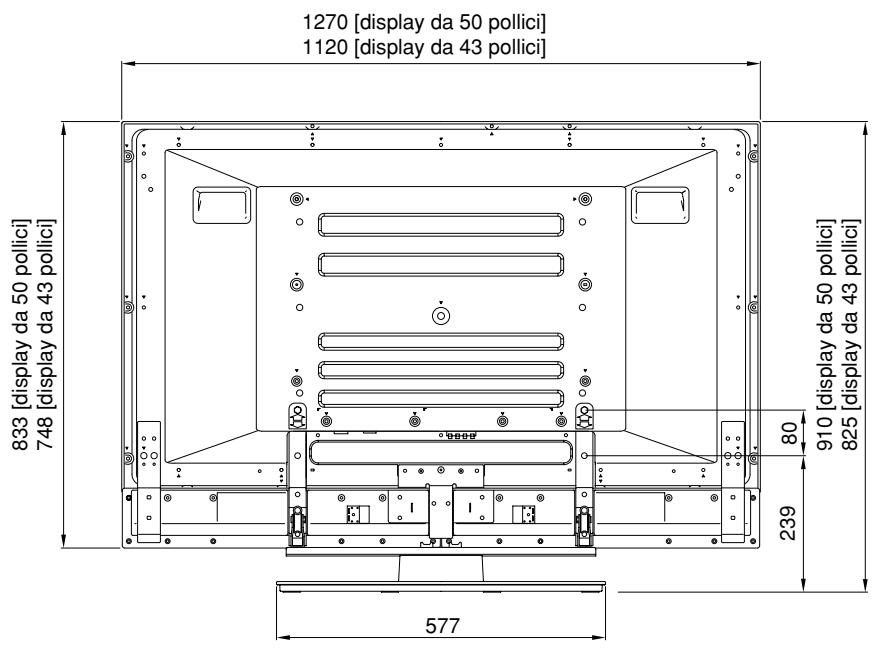

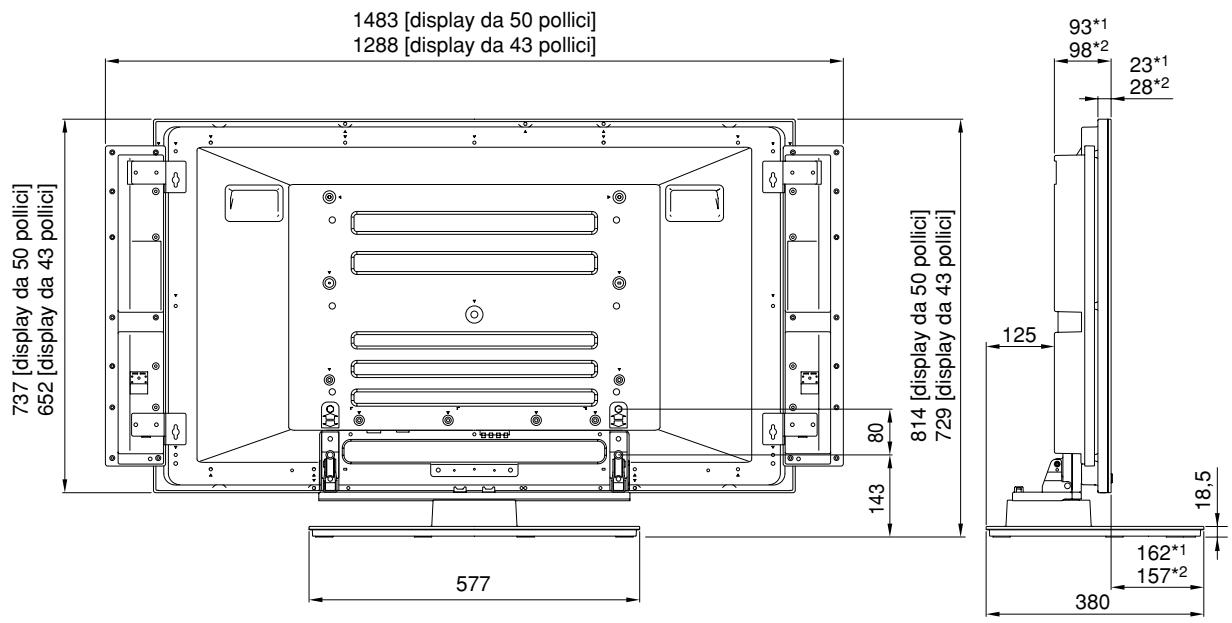

Diagramma delle Dimensioni Per installare gli altoparlanti PDP-S21/S22/S12/S13-LR Altoparlanti istallati ai lati del display a plasma 1483 [display da 50 pollici] 1288 [display da 43 pollici]

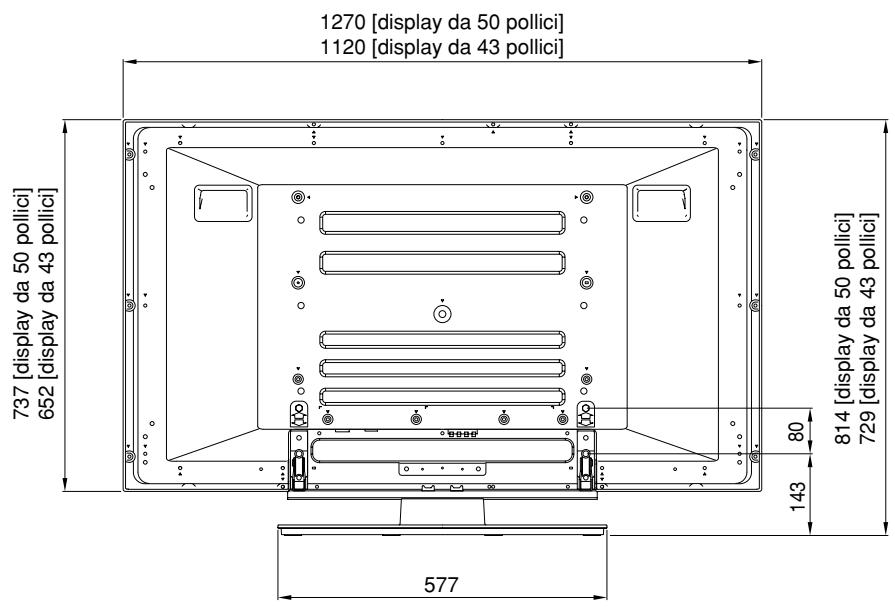

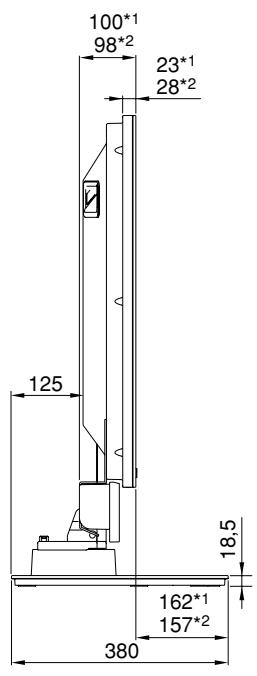

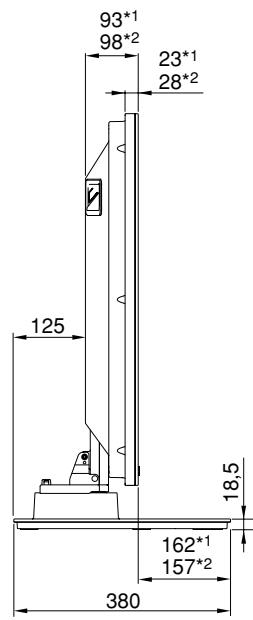

• Se usate le colonne di sostegno L, l’altezza è 910 (modello di display da 50 pollici) / 825 (modello di display da 43 pollici) Altoparlanti istallati nella parte inferiore del display a plasma 23*1 28*2
