用户手册 PDK-TS29A PIONEER

取付ネジ④ (M8 × 23 mm : 黑) 後 前

ご注意

爲使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。在您閱讀完手冊的內容後，請妥爲保存，以備日後參考之用。

安裝

• 如果您在安裝時遇到任何問題，請與您的經銷商連絡。
• Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號

序號

保留這些號碼以備不時之需。

目錄

注意 56

清點標準配件....57

組裝支架 57

接合遮光罩(限 PDK-TS27A 和 PDK-TS29A) ..... 58

安裝電漿電視....59

將本產品安裝到機架等裝置上 60

預防設備摔落....61

規格 61

尺寸圖 62

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

這個桌上支架是專為先鋒牌電漿電視 (PDP-508XG / PDP-508ZG / PDP-428XG) 所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝電漿電視，也不要修改或是另有用途。

安裝位置

• 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。
• 確認是安裝於平坦和堅固的地方。
• 切勿將本產品安裝於室外、溫泉處或沙灘附近。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

- 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。 安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。

- 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。 - 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

防止產品的翻覆造成的意外，如地震等等。請確實的量測以防止翻覆(請參閱第61頁)。

■ 電漿電視和機架適用表

電漿電視	桌上支架
50吋配備底部揚聲器機型	PDK-TS28
50吋配備側揚聲器機型	PDK-TS29/PDK-TS29A
42吋機型	PDK-TS27/PDK-TS27A

清點標準配件

請清點確定收到所有標準配件，再行組裝及安裝。

• 座板 × 1


• 支架 (L) × 1

• 遮光罩 × 1 (限 PDK-TS27A 和 PDK-TS29A)


• 螺絲 ① (4 mm × 10 mm : 銀色) × 4

• 安裝螺絲 ③ (M8 × 40 mm : 黑色) × 2 [50 吋電視配件]


• 安装螺絲 ④ (M8 × 23 mm : 黑色) × 2

• 防掉落定位带 × 2


• 操作手冊（本份文件） × 1

• 支架 (R) × 1

- 安装螺絲 ② (M8 × 60 mm : 黑色) × 2 [42 吋電視配件]

- 螺絲 ⑤ (M4 × 10 mm : 黑色) × 2

PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PARK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-100 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK-25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 PALK 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 25 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35 MENI 35

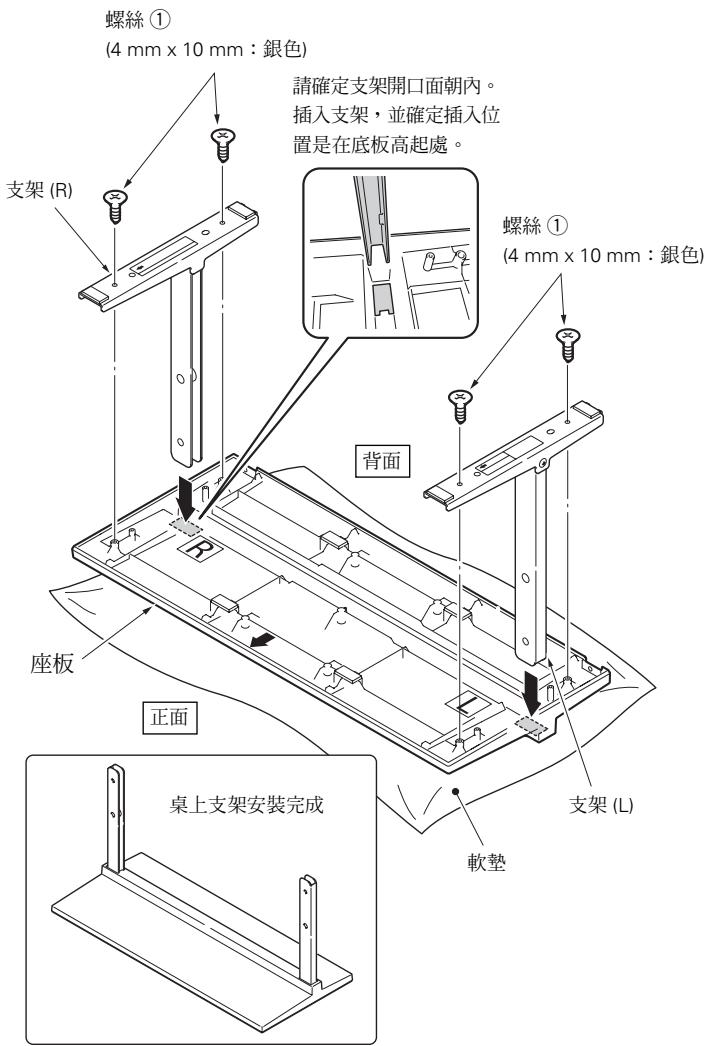

組裝支架

組裝程序

1 將座板翻轉使底面朝上。

2 將支架管插入座板内。

• 將支架 (R) 插入標示「R」的底板右側，以及將支架 (L) 插入標示「L」的底板左側。
• 請確定支架開口面朝內。插入支架，並確定插入位置是在底板高起處。

3 鎖緊螺絲 ① (4 mm × 10 mm : 銀色) 以固定支架。

附註

• 組裝支架管時，請於座板放置一軟墊。
  組裝前若未放置軟墊，則座板正面可能會刮傷。
• 安裝支架 (L) 和支架 (R) 時請謹慎小心，以確定安裝位置沒有錯誤。支架若安裝錯誤，可能會導致整個機架損壞。

螺絲① (4 mm x 10 mm : 銀色) 支架(R) 請確定支架開口面朝內。 插入支架，並確定插入位 置是在底板高起處。 背面 座板 正面 較上支架安裝完成 支架(L) 軟墊

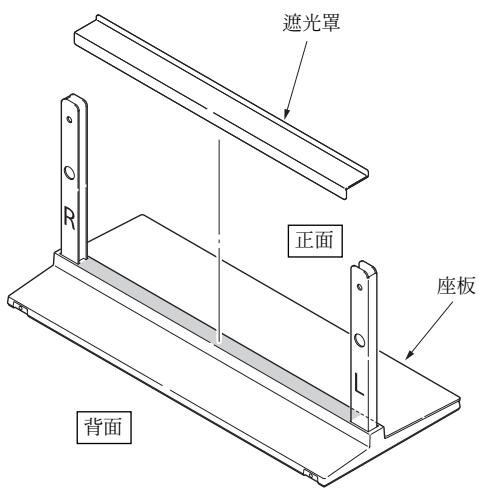

接合遮光罩(限 PDK-TS27A 和 PDK-TS29A)

此部分可預防連接至電漿電視背面連接線之反射光到底蓋上。

附註

將座板固定到一平坦、穩定之處後，再將其接上。

遮光罩 正面 座板 背面

接合程序

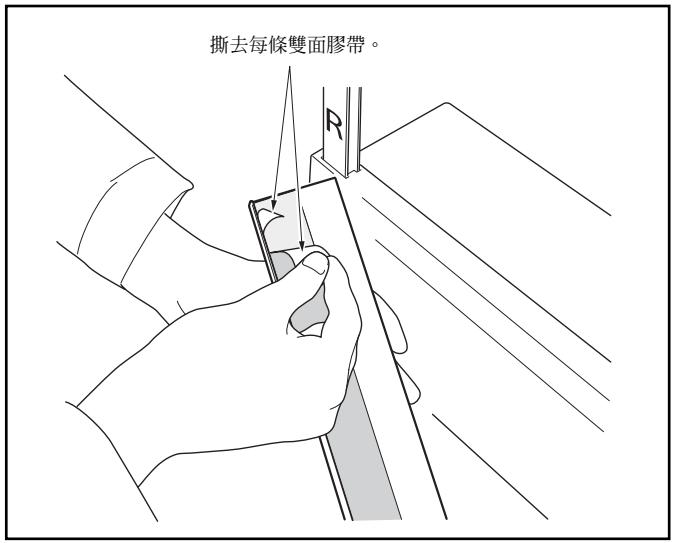

1 撕去遮光罩上的雙面膠帶。

撕去每條雙面膠帶。

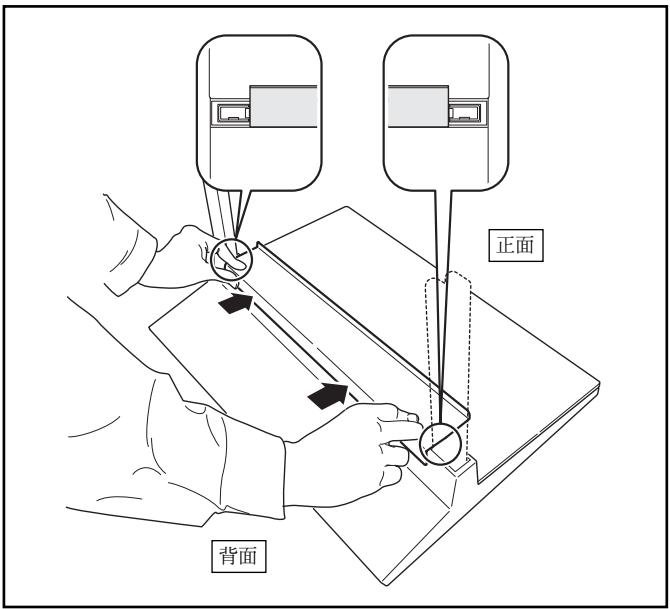

2 握牢遮光罩兩端，同時利用雙面膠帶將它接上。

正面 背面

附註

• 小心遮光罩不要扣到支架管安插孔上。
• 固定於定位時不要有任何空隙（如下圖）。
  如有空隙，遮光罩可能會剝落。

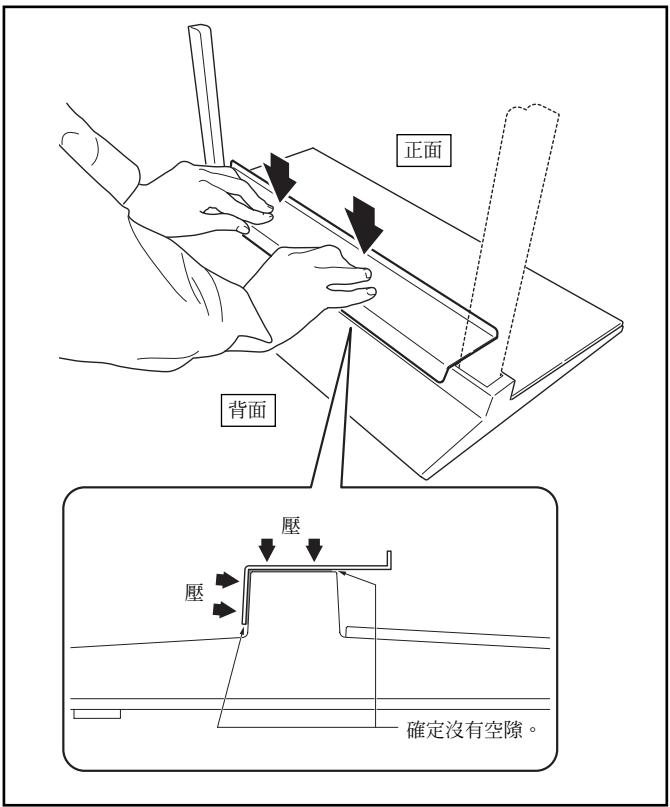

3 從上往下壓，並固定於定位。

正面 背面 壓 壓 確定沒有空隙。

安裝電漿電視

注意

50 吋機型 (未含揚聲器) 的重量約 34 kg，42 吋機型則約 30 kg，此兩款皆屬於薄形電視，無法站立，因此至少要由兩位人員進行安裝。

附註

● 務必在平坦穩固的地點進行安裝。
● 將螺絲垂直插入螺絲孔，請勿過度用力鎖緊螺絲。
- 請在電視底部放置床單或其他布料，以免刮傷或損壞電視。
● 用手稍微轉動螺絲二到三次，然後用螺絲起子鎖緊。

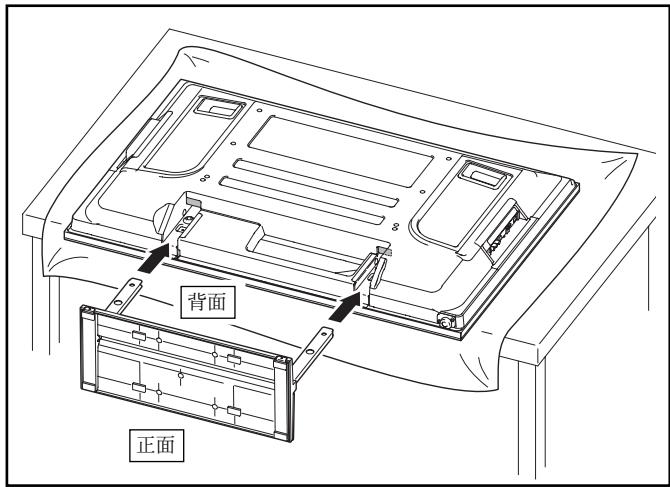

1 將電漿電視安裝到機架上。

將電漿電視平放。將機架上的支架對準電漿電視的機架槽，然後將支架緩慢地水平插入機架槽。請確定支架沒有誤觸機架槽以外的地方，否則可能會刮傷電視或導致電視的背面或端子變形。

背面 正面

附註

將電漿電視平放時，請謹慎小心，以免造成刮痕或損壞。

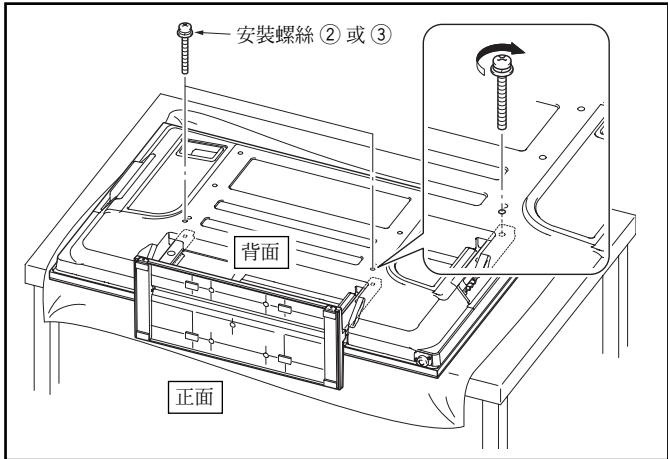

2 用安裝螺絲固定電漿電視 ② (M8 × 60 mm : 黑色) 或 ③ (M8 × 40 mm : 黑色)。

請用十字螺絲起子將螺絲鎖緊於標示箭頭 (標示「T」的螺絲孔) 的位置。

[42 吋電視機型]

PDK-TS27/PDK-TS27A

安裝螺絲 ② (M8 × 60 mm : 黑色)

[50 吋電視機型]

安裝螺絲 ③ (M8 × 40 mm : 黑色)

安裝螺絲②或③ 背面 正面

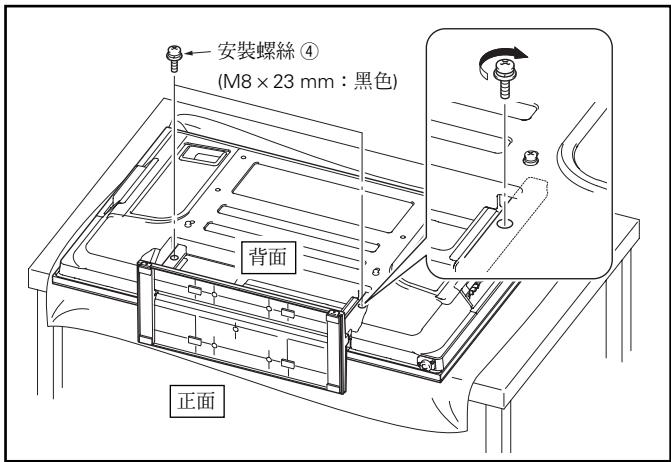

3 用安裝螺絲固定電漿電視 ④ (M8 × 23 mm : 黑色)。

請用十字螺絲起子鎖緊螺絲。

安裝螺絲④ (M8×23 mm：黑色) 背面 正面

附註

安裝機架後，請將電漿電視直立放置。

將本產品安裝到機架等裝置上

注意

● 安裝至機櫃時，請務必由兩位以上人員抓穩電漿電視。
- 請勿利用揚聲器或機架為施力點搬動電漿電視，以免造成損壞。

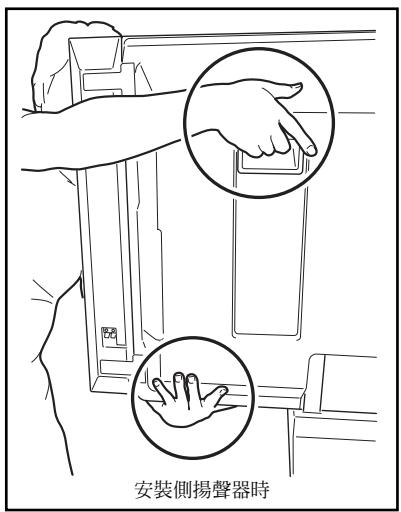

請由底部並利用把手搬動電漿電視。

安裝側揚聲器時

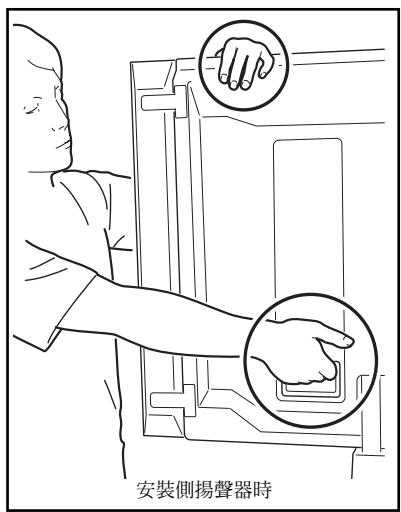

請由頂部並利用把手搬動電漿電視。

安裝側揚聲器時

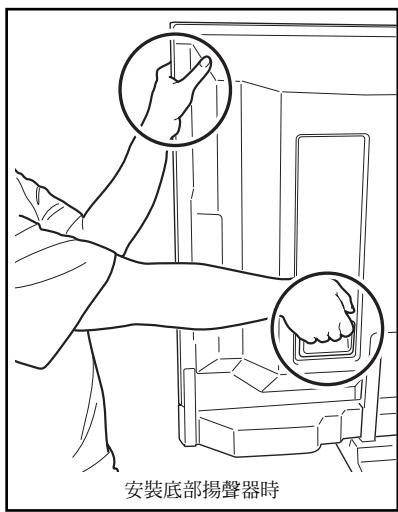

請由側邊並利用把手搬動電漿電視。

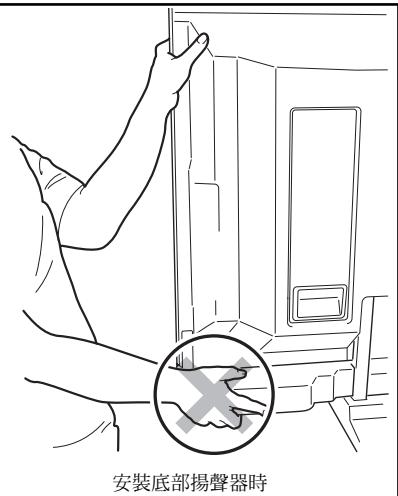

安裝底部揚聲器時

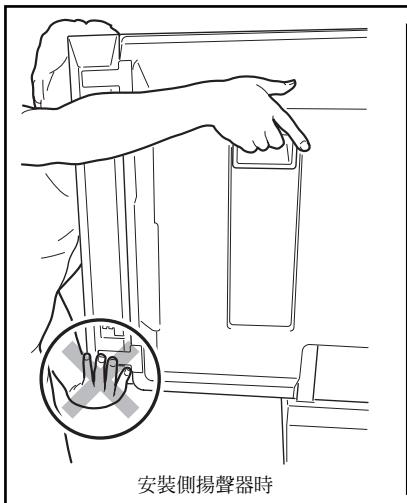

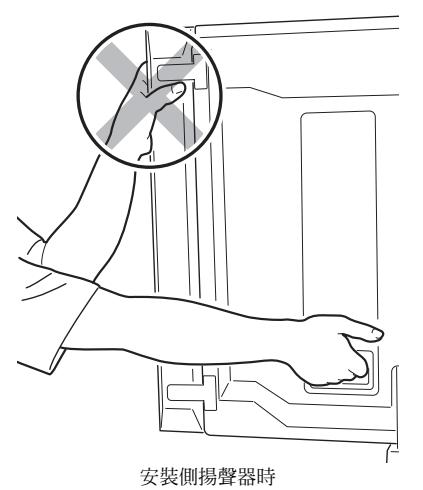

請勿抓握揚聲器搬動電漿電視。

安裝側揚聲器時

安裝側揚聲器時

安裝底部揚聲器時

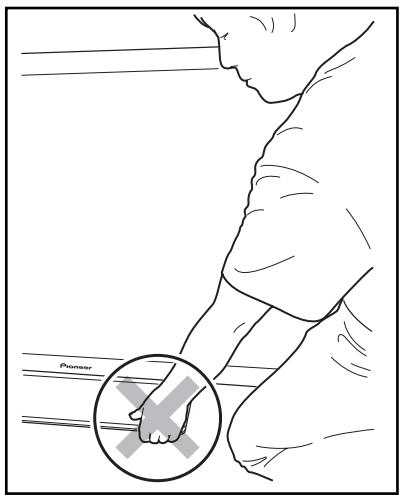

請勿抓握機架搬動電漿電視。

Pioneer

預防設備摔落

● 在安裝支架後，請特別小心確定設備不會摔落。
- 將電漿電視安裝至機櫃和牆面上。

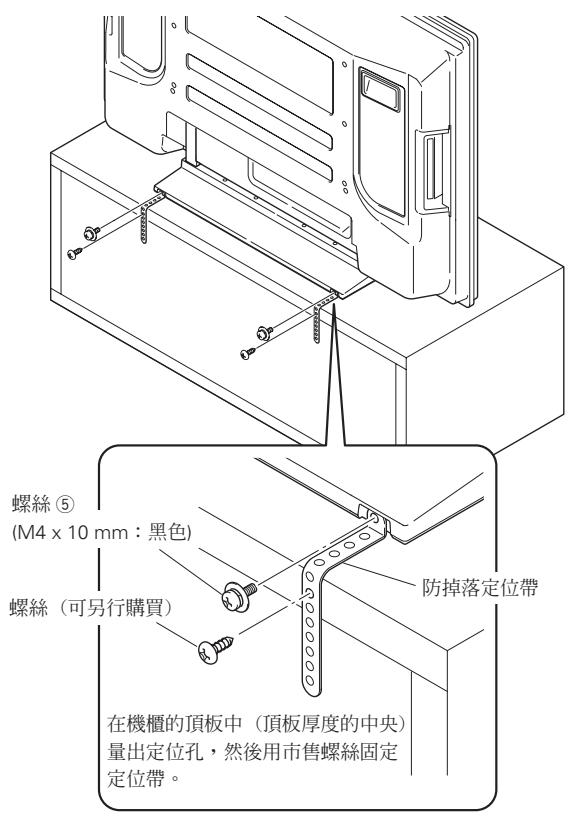

穩固於桌上

如圖所示，用螺絲和防掉落定位帶固定電漿電視 ⑤ (M4 × 10 mm：黑色)。在店面銷售電漿電視時，請用螺絲固定機櫃。

附註

要將設備穩固於桌上，請使用額定直徑為4 mm及至少20 mm長的螺絲。

8 mm 至 15 mm 4 mm 最少20 mm

螺絲⑤ (M4 x 10 mm：黑色) 螺絲（可另行購買） 防掉落定位帶 在機櫃的頂板中（頂板厚度的中央） 量出定位孔，然後用市售螺絲固定 定位帶。

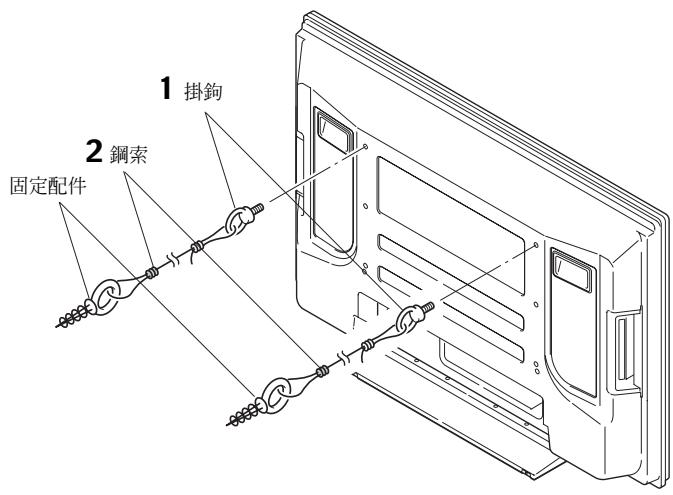

利用牆壁固定

1 將防摔落螺絲（掛鉤）安裝到電漿電視上。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。

請使用相同方式固定好左右兩側。

附註

請使用一般市面上的掛鉤、鋼索及固定配件。

建議掛鉤：額定直徑 M8

長度 12 mm 至 15 mm

1 掛鉤 2 鋼索 固定配件

規格

外部尺寸：

PDK-TS27 .... 550 mm (寬) × 276 mm (高) × 237 mm (深)

PDK-TS27A ...... 552 mm (寬) × 276 mm (高) × 238 mm (深)

PDK-TS28.... 550 mm (寬) × 385.5 mm (高) × 300 mm (深)

PDK-TS29 550 mm (寬) × 323 mm (高) × 300 mm (深)

PDK-TS29A ...... 552 mm (寬) × 323 mm (高) × 301 mm (深)

重量：

PDK-TS27 1.6 kg

PDK-TS27A 1.9 kg

PDK-TS28 2.2 kg

PDK-TS29 2.1 kg

PDK-TS29A 2.5 kg

- 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

安裝側揚聲器時 (50吋電視機型)

單位：mm

*1 PDK-TS29

*3 50 吋 XGA 機型

*2 PDK-TS29A

*4 50 吋 FHD 機型

1426*3/1436*4 1224*3/1232*4 717*3/722*4 68*3 65.5*4 550*1/552*2 80 213.5

115*3 119*4 70 300*1/301*2

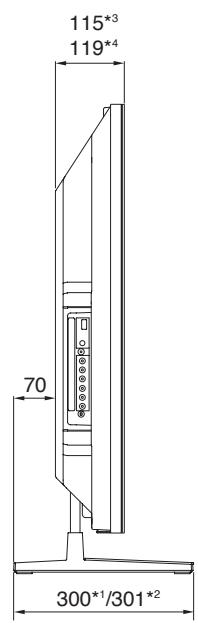

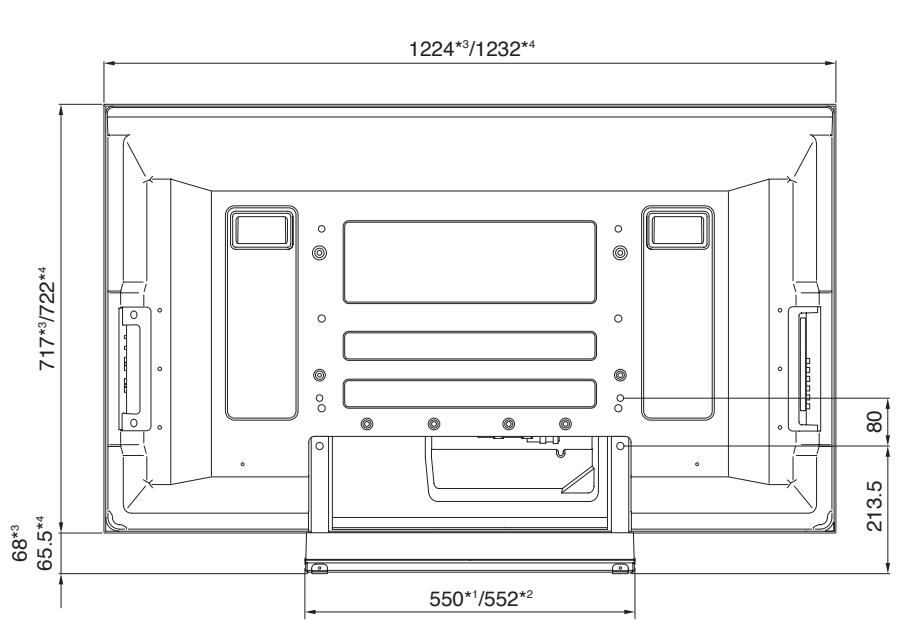

安裝底部揚聲器時 (50 吋電視機型)

單位：mm

*1 PDK-TS29	*3 50吋 XGA 機型
*2 PDK-TS29A	*4 50吋 FHD 機型

1224*3/1232*4 717*3/722*4 68*3 65.5*4 550*1/552*2 80 213.5

115*3 119*4 70 300*1/301*2

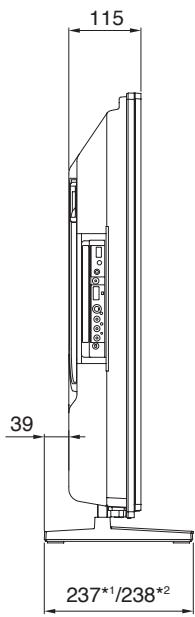

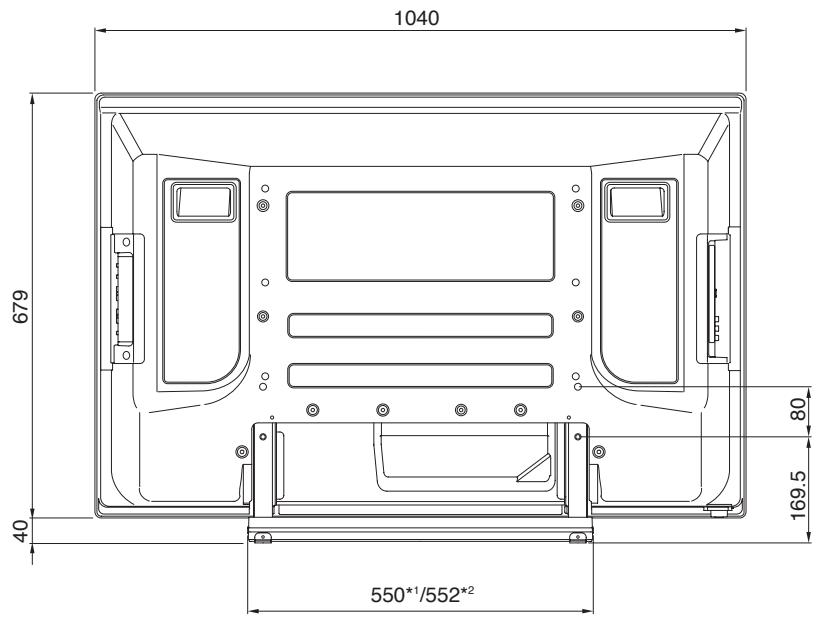

42 吋電視機型

單位：mm

*1 PDK-TS27

*2 PDK-TS27A

1040 679 40 80 169.5 550*1/552*2

115 39 237*1/238*2
