MANUAL DE USUARIO PDK-TS29A PIONEER

Manual de instrucciones

操作手册

Gracias por comprar un producto Pioneer.

Tenga la amabilidad de leer el Manual de Instrucciones para saber cómo utilizar este modelo de una forma segura y adecuada. Asimismo, le recomendamos que conserve el Manual de Instrucciones para futuras referencias.

Instalación

• Si experimentara alguna dificultad con la instalación, consulte a su distribuidor.
• Pioneer no se responsabiliza de ningún daño que pudiera derivarse de una instalación incorrecta, un uso inadecuado, la realización de modificaciones o catástrofes naturales.

AVISO IMPORTANTE

Anote más abajo el número de modelo y el número de serie de este equipo.

N.° de modelo:

N.° de serie:

Guarde estos números para futuras referencias.

Índice

Advertencias....48

Verificación de las piezas suministradas ..... 49

Cómo montar el soporte 49

Cómo instalar el dispositivo antirreflejos (sólo PDK-TS27A y PDK-TS29A) ....50

Cómo acoplar el televisor de plasma .... 51

Cómo instalar el producto sobre un bastidor u otra estructura similar ....52

Cómo evitar que el equipo se caiga .... 53

Especificaciones 53

Diagrama de dimensiones....54

PRECAUCIÓN

Este símbolo indica un riesgo o práctica insegura que podría ocasionar lesiones corporales o daños materiales.

Advertencias

Este producto es un soporte de mesa que ha sido diseñado específicamente para televisores de plasma Pioneer (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508XG / PDP-508ZD / PDP-508ZG / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-428XG / PDP-SX4280D).

Su empleo con otros modelos podría provocar su inestabilidad, con el consiguiente riesgo de lesiones. Para más información, póngase en contacto con el establecimiento donde adquirió su pantalla.

No instale ni modifique el producto, salvo según lo especificado. No utilice este soporte para un televisor de plasma distinto de los indicados, ni lo modifique ni lo destine a otros usos.

Dónde instalar el soporte

• Elija un lugar cuya resistencia permita aguantar el peso del soporte y de la pantalla.
• Asegúrese de que el lugar de instalación sea una superficie llana y estable.
• No instale el soporte en el exterior, junto a una fuente termal o cerca de una playa.
• No instale el soporte donde el mismo pueda estar sujeto a vibraciones o golpes.

Montaje e instalación

- Instale el soporte de acuerdo con las instrucciones de montaje y fije correctamente todos los tornillos en los lugares indicados.

En ocasiones, se han producido accidentes imprevistos –como la rotura o la caída del equipo–tras haber montado la pantalla de plasma, debido a que el soporte no se instaló conforme a las instrucciones facilitadas.

• Para tener la certeza de que la pantalla se instala de forma segura, es imprescindible que en su montaje intervengan dos o más personas.
• Antes de proceder a la instalación, apague la pantalla y los dispositivos periféricos. Seguidamente, desenchufe el cable de alimentación de la toma de corriente.

Tome las debidas precauciones para impedir la caída del producto y evitar accidentes imprevistos (consulte las página 53).

■ Tabla de compatibilidad para los televisores de plasma y los soportes de mesa

Televisor de plasma	Soporte de mesa
Modelo de 50 pulgadas, con el altavoz situado en la parte inferior	PDK-TS28
Modelo de 50 pulgadas, con los altavoces situados en los laterales	PDK-TS29/PDK-TS29A
Modelo de 42 pulgadas	PDK-TS27/PDK-TS27A

Verificación de las piezas suministradas

Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas.

• Base de apoyo × 1


• Columna de soporte (L: izquierda) × 1

• Dispositivo antirreflejos × 1 (sólo PDK-TS27A y PDK-TS29A)


• Tornillos ① (4 mm × 10 mm: plateados) × 4

• Tornillos de fijación ③ (M8 × 40 mm: negros) × 2 [para el modelo de pantalla de 50 pulgadas]


• Tornillos de fijación ④ (M8 × 23 mm: negros) × 2

• Correas anticaída × 2


• Manual de instrucciones (este documento) × 1

• Columna de soporte (R: derecha) × 1

- Tornillos de fijación ② (M8 × 60 mm: negros) × 2 [para el modelo de pantalla de 42 pulgadas]

• Tornillos ⑤ (M4 × 10 mm : negros) × 2


Cómo montar el soporte

Procedimiento de montaje

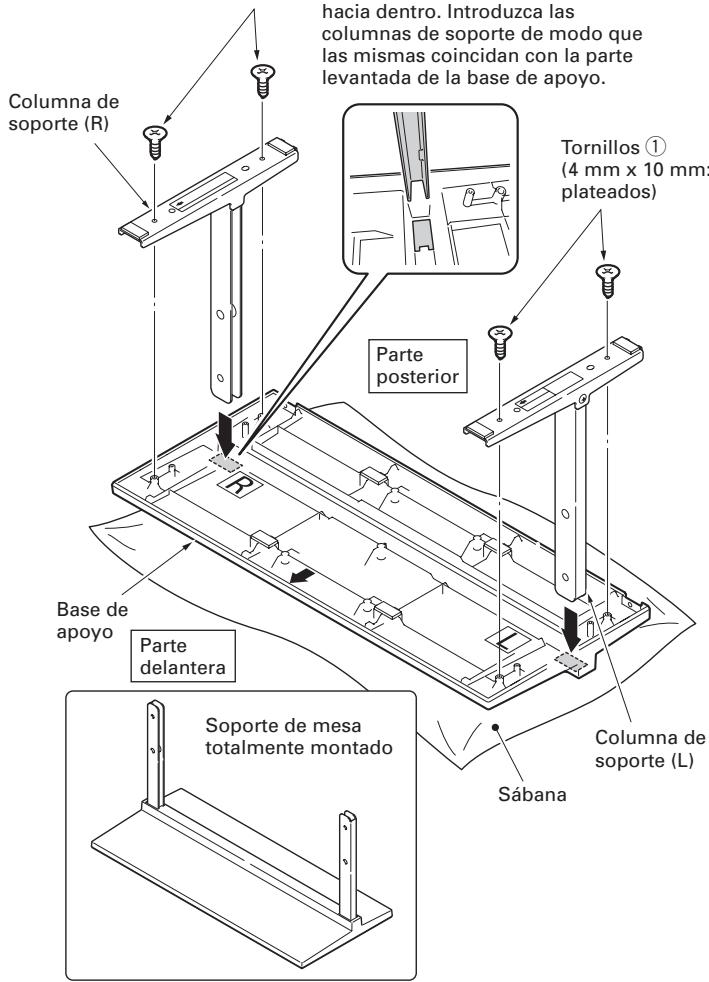

1 Déle la vuelta a la base de apoyo, de manera que la parte inferior mire hacia arriba.
2 Introduzca las columnas de soporte en la base de apoyo.

• Introduzca la columna de soporte (R) en el lado señalado con la letra "R" y la columna de soporte (L) en el lado señalado con la letra "L".
• Asegúrese de que los lados abiertos de las columnas de soporte miran hacia dentro. Introduzca las columnas de soporte de modo que las mismas coincidan con la parte levantada de la base de apoyo.

3 Apriete los tornillos ① (4 mm × 10 mm: plateados) para estabilizar las columnas de soporte.

Nota

• Para montar el soporte, coloque una sábana suave debajo de la base de apoyo.
  Si no coloca ninguna sábana antes de proceder al montaje, la superficie frontal de la base de apoyo se podría rayar.
• Asegúrese de que instala las columnas de soporte (L) y (R) en la posición correcta, ya que de lo contrario el soporte podría resultar dañado.

Tornillos ① (4 mm x 10 mm: plateados)
Asegúrese de que los lados abiertos de las columnas de soporte miran hacia dentro. Introduzca las columnas de soporte de modo que las mismas coincidan con la parte levantada de la base de apoyo.

hacia dentro. Introduzca las columnas de soporte de modo que las mismas coincidan con la parte levantada de la base de apoyo. Columna de soporte (R) Parte posterior Tornillos ① (4 mm x 10 mm: plateados) Base de apoyo Parte delantera Soporte de mesa totalmente montado Columna de soporte (L) Sábana

Cómo instalar el dispositivo antirreflejos (sólo PDK-TS27A y PDK-TS29A)

Esta pieza impide que los cables conectados en la parte posterior del televisor de plasma se reflejen en la base de apoyo.

Nota

Instale el dispositivo tras haber dispuesto firmemente la base de apoyo sobre una superficie llana y estable.

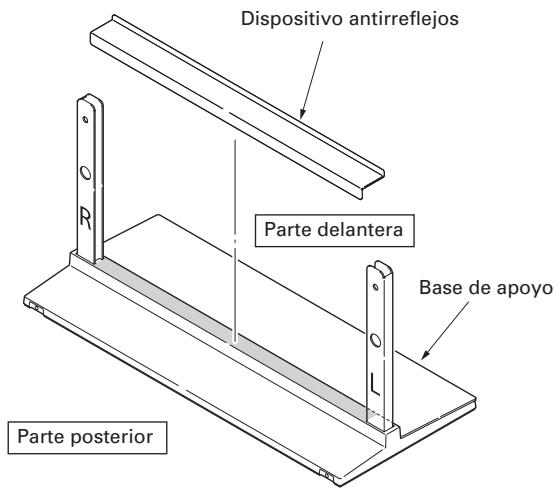

Dispositivo antirreflejos Parte delantera Base de apoyo Parte posterior

Procedimiento de colocación

1 Despegue la cinta adhesiva de doble cara del dispositivo antirreflejos.

Despegar cada una de las cintas adhesivas de doble cara.

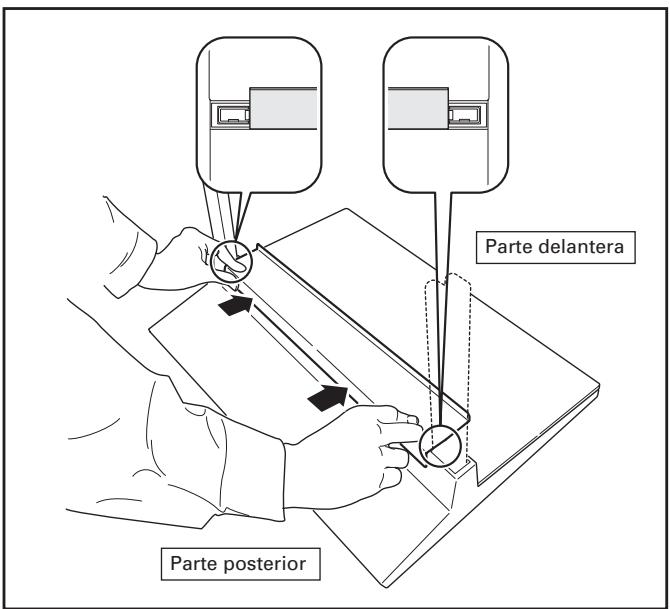

2 Sujete firmemente los extremos del dispositivo antirreflejos y péguelo mediante la cinta adhesiva de doble cara.

Parte delantera Parte posterior

Nota

• Tenga cuidado de que el dispositivo antirreflejos no interfiera con los agujeros de tornillos de las columnas.

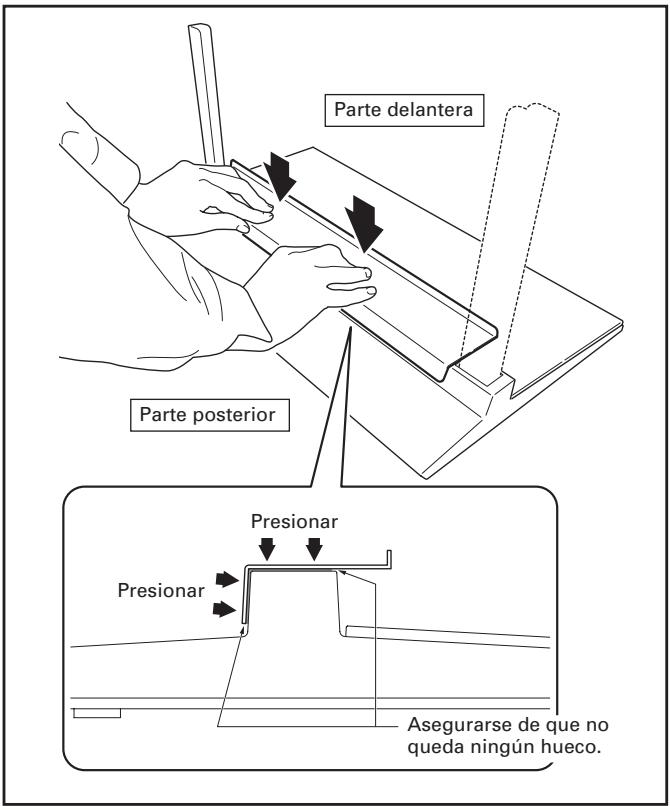

• Colóquelo de manera que no quede ningún hueco (véase el diagrama inferior). Si quedara un hueco, el dispositivo antirreflejos se podría despegar.

3 Adhiéralo firmemente en el lugar adecuado ejerciendo presión en la parte superior.

Parte delantera Parte posterior Presionar Presionar Asegurarse de que no queda ningún hueco.

Cómo acoplar el televisor de plasma

PRECAUCIÓN

Un modelo de 50 pulgadas (sin altavoces) pesa alrededor de 34 kilos; uno de 42 pulgadas pesa cerca de 30 kg. Puesto que carecen de fondo, son inestables. Por consiguiente, es imprescindible que al menos dos personas intervengan en su montaje e instalación.

Nota

• Asegúrese de que instala el televisor sobre una superficie llana y estable.
• Al colocar los tornillos, introdúzcalos en los agujeros verticalmente y no los apriete más de lo necesario.
• Extienda una sábana u otro material debajo de la pantalla para evitar que la misma se raye o sufra daños.
• Después de haber girado manualmente los tornillos unas dos o tres veces, apriételos a conciencia con un destornillador.

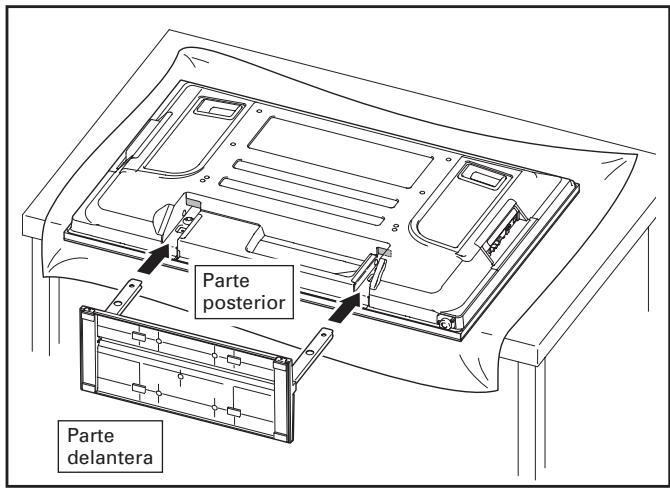

1 Cómo acoplar el televisor de plasma al soporte.

Coloque el televisor de plasma en posición horizontal. Alinee las columnas de soporte con las ranuras que encontrará en el televisor de plasma e introdúzcalas lentamente y de forma horizontal.

Asegúrese de que las columnas de soporte únicamente entran en contacto con las ranuras practicadas en el televisor de plasma. Si entraran en contacto con un área distinta, los terminales o la parte posterior de la pantalla podrían rayarse o deformarse.

Parte posterior Parte delantera

Nota

Cuando coloque el televisor de plasma en posición horizontal, tome precauciones para que el mismo no se raye ni sufra daños.

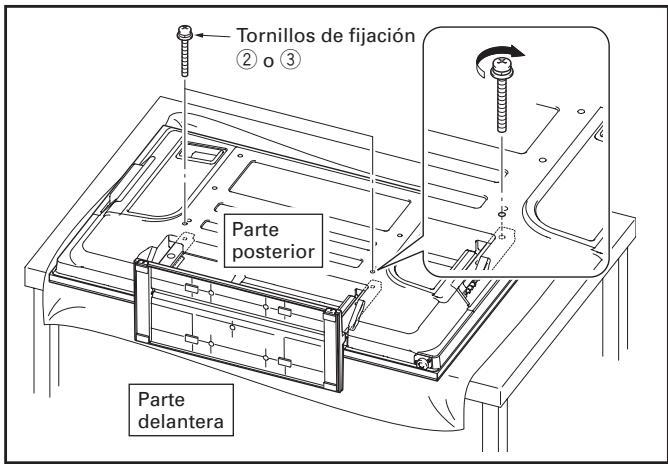

2 Cómo asegurar el televisor de plasma mediante los tornillos de fijación

② (M8 × 60 mm: negros) o ③ (M8 × 40 mm: negros).

Utilice un destornillador Phillips para asegurar las piezas acompañadas de una flecha (agujeros marcados con una "T").

[modelo de pantalla de 42 pulgadas]

PDK-TS27/PDK-TS27A

...... Tornillos de fijación ② (M8 × 60 mm: negros)

[modelo de pantalla de 50 pulgadas]

...... Tornillos de fijación ③ (M8 × 40 mm: negros)

Tornillos de fijación ② o ③ Parte posterior Parte delantera

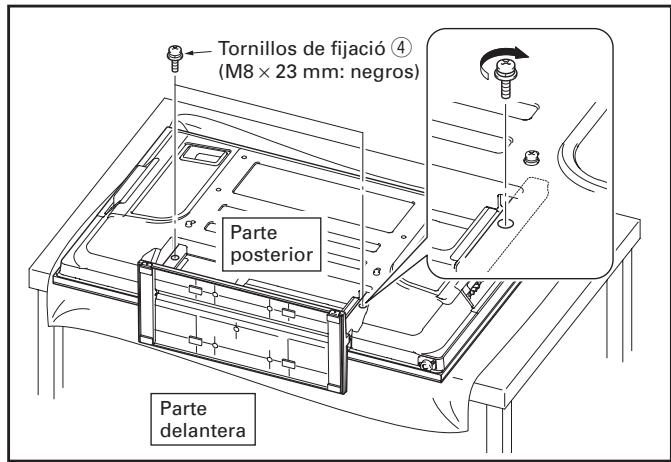

3 Cómo asegurar el televisor de plasma mediante los tornillos de fijación ④ (M8 × 23 mm: negros).

Para apretar estos tornillos, utilice un destornillador Phillips.

Tornillos de fijació ④ (M8 × 23 mm: negros) Parte posterior Parte delantera

Nota

Coloque el televisor de plasma en posición vertical una vez que haya instalado el soporte.

Cómo instalar el producto sobre un bastidor u otra estructura similar

PRECAUCIÓN

• Cuando instale este producto en un bastidor u otra estructura similar, asegúrese de que dos personas o más sujetan el televisor de plasma.

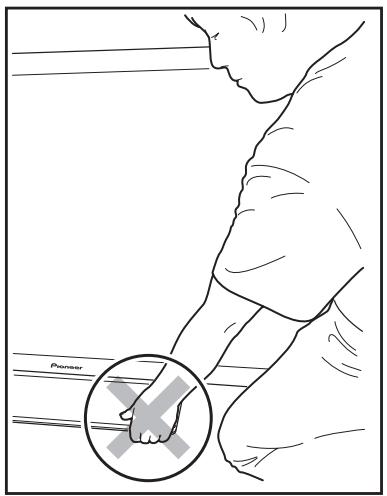

• No sujete el televisor de plasma por los altavoces ni el soporte, ya que el producto podría resultar dañado.

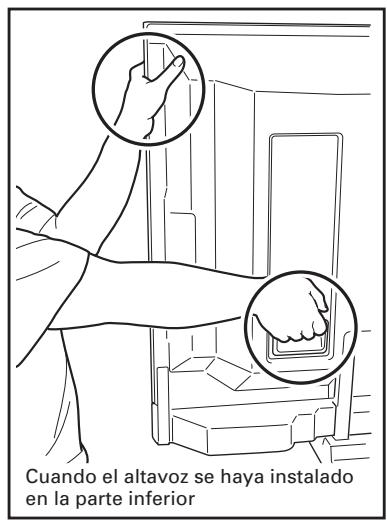

Sujete el televisor de plasma por las asas y por la parte inferior.

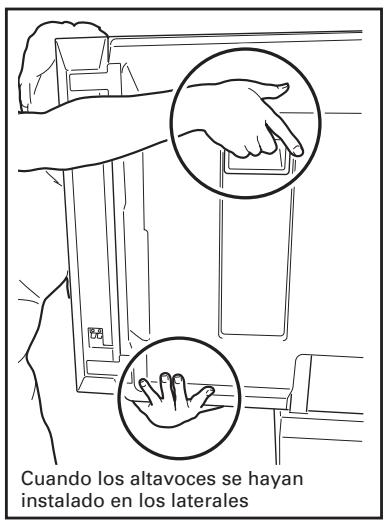

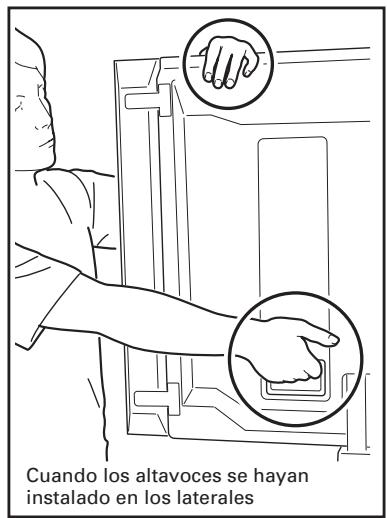

Cuando los altavoces se hayan instalado en los laterales

Sujete el televisor de plasma por las asas y por la parte superior.

Cuando los altavoces se hayan instalado en los laterales

Sujete el televisor de plasma por las asas y por los lados.

Cuando el altavoz se haya instalado en la parte inferior

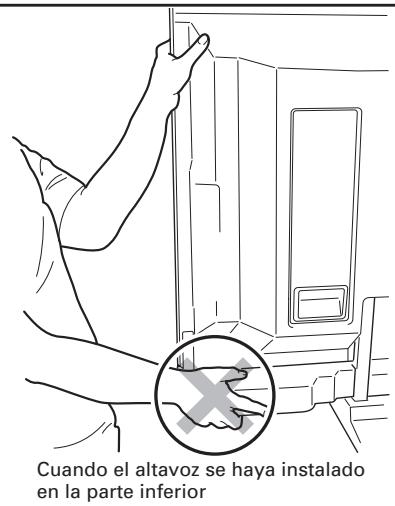

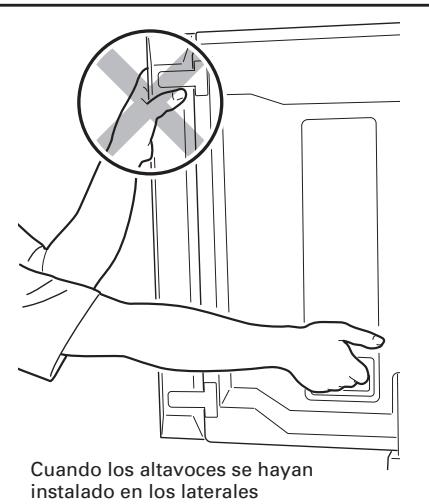

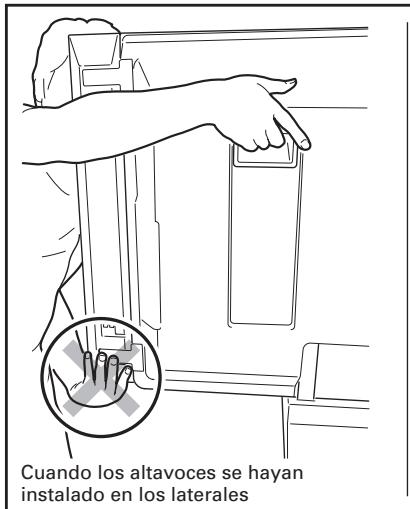

No sujete el televisor de plasma por los altavoces.

Cuando los altavoces se hayan instalado en los laterales

Cuando los altavoces se hayan instalado en los laterales

Cuando el altavoz se haya instalado en la parte inferior

No sujete el televisor de plasma por el soporte.

Pioneer

Cómo evitar que el equipo se caiga

• Tras haber instalado el soporte, preste especial atención a las medidas que deberá tomar para evitar la caída del equipo.
• Fije el televisor de plasma, tanto en el bastidor como en la pared.

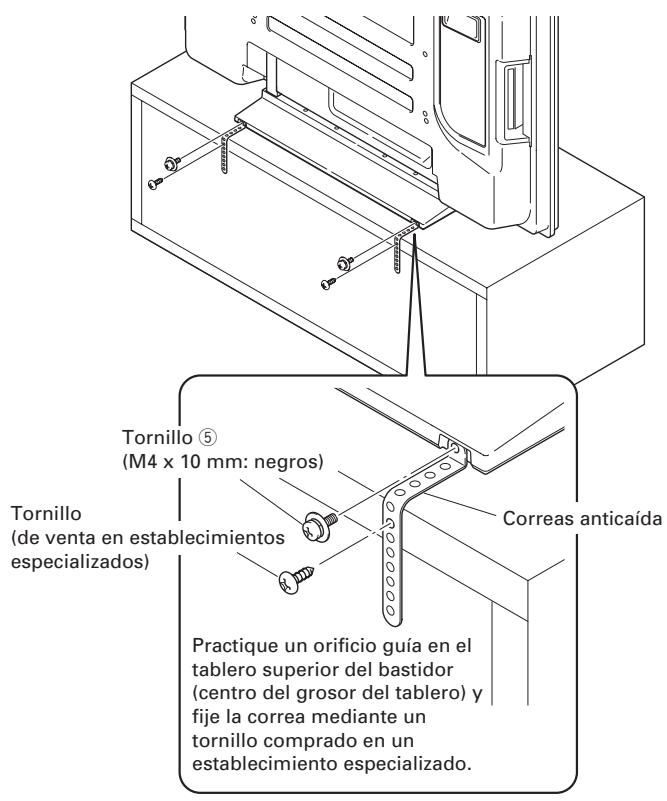

Estabilización sobre una mesa

Fije el televisor de plasma mediante los tornillos ⑤ (M4 × 10 mm: negros) y las correas anticaída, según se indica en el diagrama. Fije el bastidor u otra estructura similar mediante tornillos de venta en establecimientos especializados.

Nota

Para estabilizar el equipo sobre una mesa, utilice tornillos con un diámetro nominal de 4 mm y una longitud mínima de 20 mm.

De 8 mm a 15 mm 4 mm Mín. 20 mm

Tornillo ⑤ (M4 x 10 mm: negros) Tornillo (de venta en establecimientos especializados) Correas anticaída Practique un orificio guía en el tablero superior del bastidor (centro del grosor del tablero) y fije la correa mediante un tornillo comprado en un establecimiento especializado.

Cómo estabilizar el equipo utilizando una pared

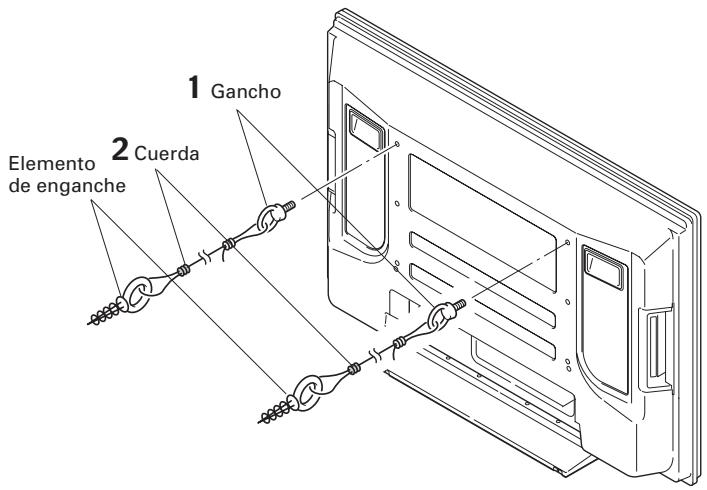

1 Coloque tornillos anticaída (ganchos) en el televisor de plasma.
2 Utilice cuerdas fuertes para estabilizarla adecuadamente y de forma segura a una pared, columna u otro elemento resistente.

Practique esta operación en el lado izquierdo y derecho de la pantalla de plasma.

Nota

Utilice ganchos, cuerdas y fijaciones disponibles en el mercado.

Gancho recomendado:

Diámetro nominal: M8

Longitud: entre 12 mm y 15 mm

1 Gancho 2 Cuerda de enganche

Especificaciones

Dimensiones externas:

PDK-TS27 .... 550 mm (ancho) × 276 mm (alto) × 237 mm (fondo)

PDK-TS27A ..... 552 mm (ancho) × 276 mm (alto) × 238 mm (fondo)

PDK-TS28.... 550 mm (ancho) × 385,5 mm (alto) × 300 mm (fondo)

PDK-TS29 .... 550 mm (ancho) × 323 mm (alto) × 300 mm (fondo)

PDK-TS29A ..... 552 mm (ancho) × 323 mm (alto) × 301 mm (fondo)

Peso:

PDK-TS27 1,6 kg

PDK-TS27A 1,9 kg

PDK-TS28 2,2 kg

PDK-TS29 2,1 kg

PDK-TS29A 2,5 kg

- Las anteriores especificaciones y el exterior podrán modificarse sin previo aviso con objeto de mejorar el producto.

Diagrama de dimensiones

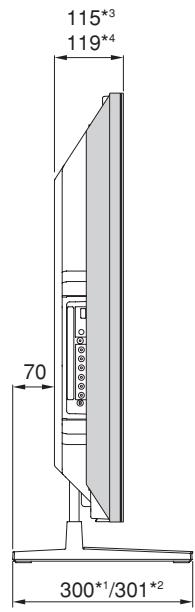

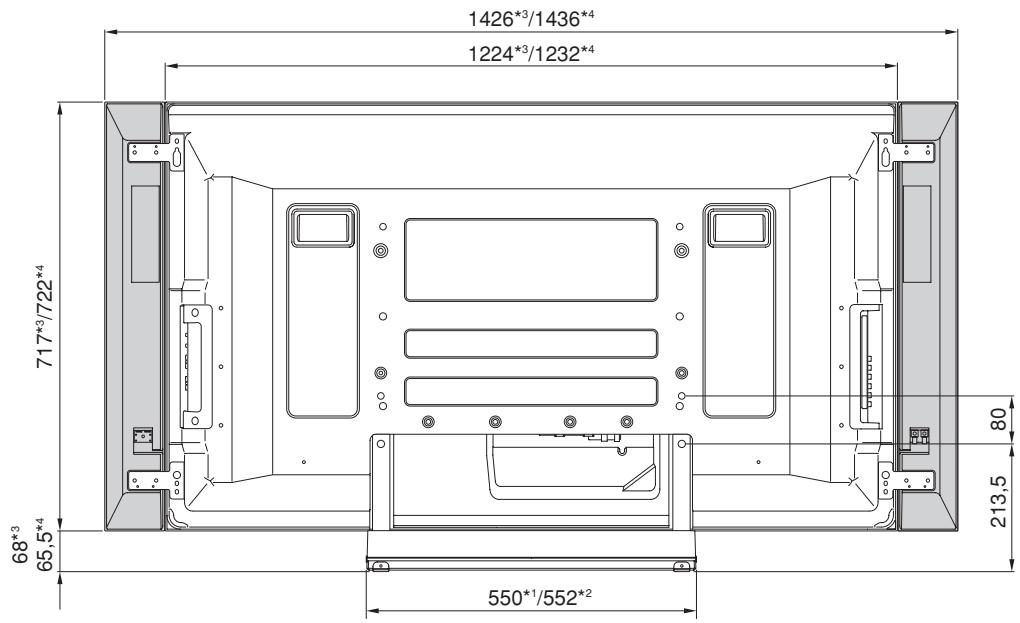

Cuando los altavoces se han instalado en los laterales (modelo de pantalla de 50 pulgadas)

Unidad: mm

*1 PDK-TS29 *3 Modelo XGA de 50 pulgadas
*2 PDK-TS29A *4 Modelo FHD de 50 pulgadas

1426*3/1436*4 1224*3/1232*4 717*3/722*4 68*3 65,5*4 550*1/552*2 80 213,5

115*3 119*4 70 300*1/301*2

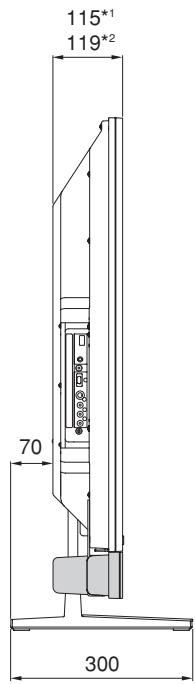

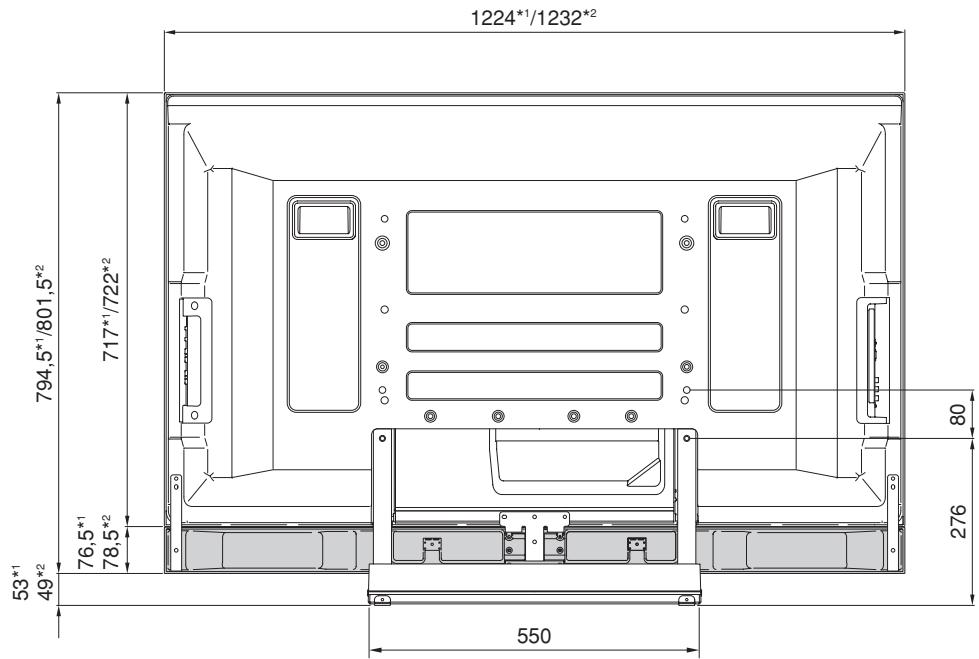

Cuando el altavoz se ha instalado en la parte inferior (modelo de pantalla de 50 pulgadas)

Unidad: mm

*1 Modelo XGA de 50 pulgadas
*2 Modelo FHD de 50 pulgadas

1224*1/1232*2 794,5*1/801,5*2 717*1/722*2 76,5*1 78,5*2 53*1 49*2 80 276 550

115* 119* 70 300

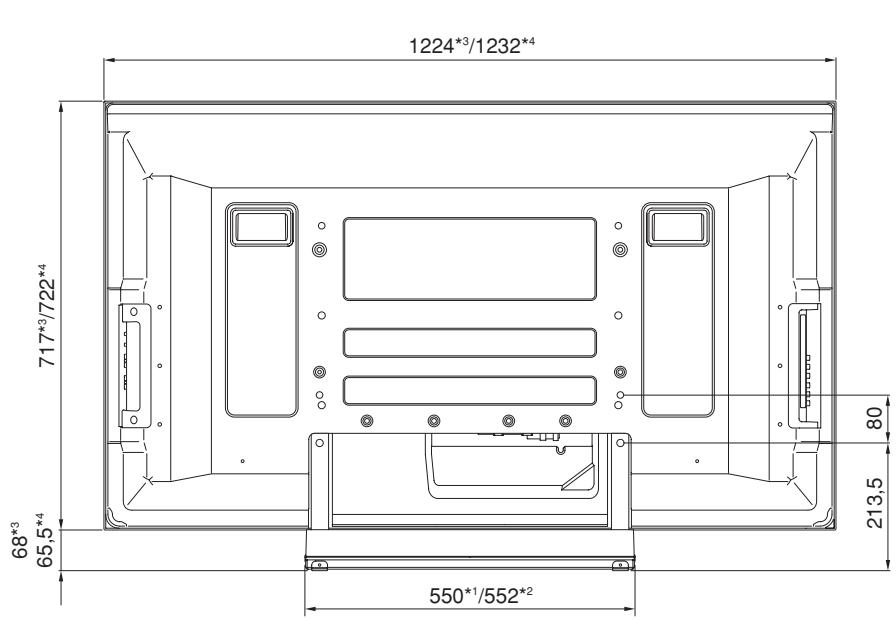

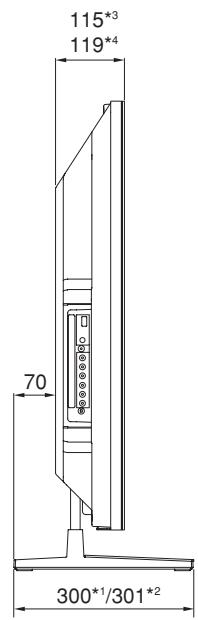

Sin altavoces (modelo de pantalla de 50 pulgadas)

Unidad: mm

*1 PDK-TS29 *3 Modelo XGA de 50 pulgadas
*2 PDK-TS29A *4 Modelo FHD de 50 pulgadas

1224*3/1232*4 717*3/722*4 68*3 65,5*4 550*1/552*2 80 213,5

115*3 119*4 70 300*1/301*2

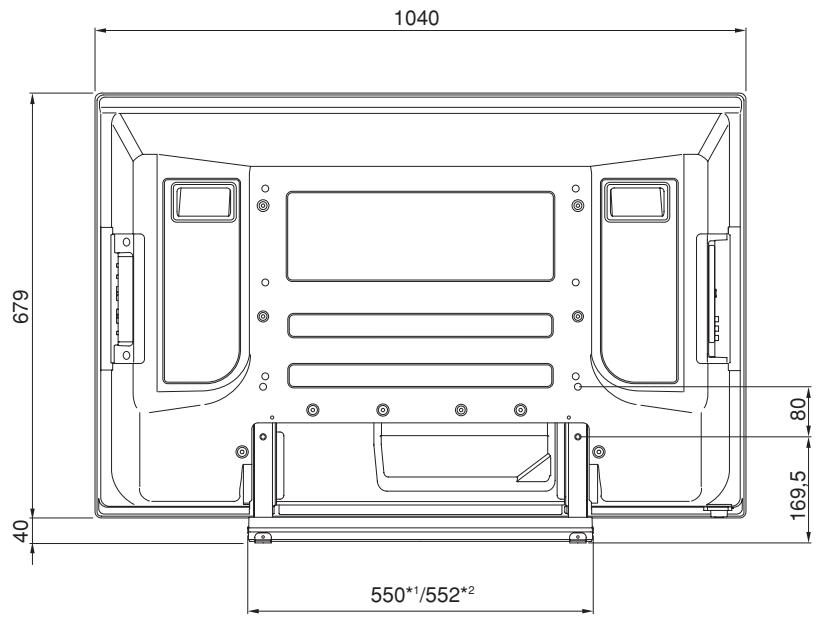

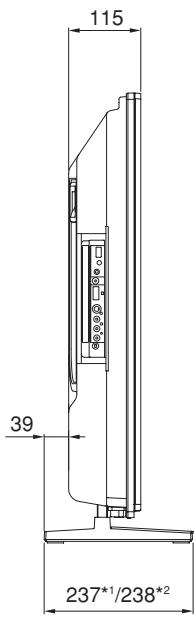

Modelo de pantalla de 42 pulgadas

Unidad: mm

*1 PDK-TS27
*2 PDK-TS27A

1040 679 40 80 169,5 550*1/552*2

115 39 237*1/238*2

Publicado por Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Todos los derechos reservados.
