GEBRUIKSAANWIJZING PDK-TS29A PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer. Lees s.v.p. de gebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product. Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals kunt raadplegen. Installatie ¶ Raadpleeg uw dealer wanneer u problemen met de installatie ondervindt. ¶ Pioneer is niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen. BELANGRIJK BERICHT Neem het hieronder vermelde model- en serienummer van deze apparatuur over. Modelnr. Serienr. Bewaar deze nummers voor later gebruik. Inhoud Waarschuwingen .................................................. 40 Controleren van de standaardonderdelen .......... 41 Waarschuwingen Dit product is een tafelbladstaander die exclusief voor plasma-televisies (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D) van Pioneer is ontworpen. Indien dit model met een ander model wordt gebruikt kan dit tot instabiliteit leiden hetgeen letsel kan veroorzaken. Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gegevens hierover. Het product mag niet op een andere dan volgens de aangegeven wijze worden geïnstalleerd of gewijzigd. Deze staander mag niet voor een andere dan de daarvoor bestemde plasma-televisie worden gebruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gebruikt. Plaats van installatie

• Kies een plaats die sterk genoeg is om het gewicht van de staander en de displays te kunnen dragen.
• Zorg ervoor dat de plaats van installatie vlak en stabiel is.
• Plaats het apparaat niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standaard niet waar deze blootstaat aan trillen of schokken. Montage van de tafelbladstaander ..................... 41 Bevestiging van de lichtafschermkap (alleen PDK-TS27A en PDK-TS29A) ..................... 42 Bevestiging van de plasma-televisie ................... 43 Installatie van het apparaat op een rack enz. ..... 44 Zo zorgt u ervoor dat de apparatuur niet omvalt ............................................................. 45 Technische gegevens ............................................ 45 Afmetingen ............................................................ 46 Waarschuwing Dit symbool waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen. Montage en installatie
• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen. Onvoorziene ongevallen, zoals het breken of omvallen van de apparatuur, kunnen zich na installatie van de display voordoen wanneer de staander niet op de aangegeven wijze wordt geïnstalleerd.
• De display dient altijd door twee of meerdere mensen te worden geplaatst om er zeker van te zijn dat het apparaat op veilige wijze wordt geïnstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installatie uit, en verwijder vervolgens het netsnoer van de netspanning. Ongelukken veroorzaakt door het omvallen van het product kunnen worden voorkomen wanneer de juiste maatregelen worden genomen (zie blz. 45). Plasma-televisie en bijbehorende tafel voor de staander Plasma-televisie 50-inch model luidspreker onder 50-inch model luidsprekers aan weerszijden 42-inch model

Controleren van de standaardonderdelen Controleer voorafgaande aan de montage en installatie of alle standaardonderdelen aanwezig zijn. Voetstuk × 1 Montageschroeven 3 Lichtafschermkap × 1 (M8 × 40 mm: zwart) × 2 [voor 50 inch displaymodel] (alleen PDK-TS27A en PDK-TS29A) Schroeven 1 Opzetstuk (L: links) × 1 Montageschroeven 4 (4 mm × 10 mm: zilver) × 4 (M8 × 23 mm: zwart) × 2 Strips ter voorkoming van omvallen × 2 Handleiding (deze handleiding) × 1 Opzetstuk (R: rechts) × 1 Montageschroeven 2 Schroeven 5 (M8 × 60 mm: zwart) × 2 [voor 42-inch displaymodel] ( M4 × 10 mm : zwart) × 2 Montage van de tafelbladstaander

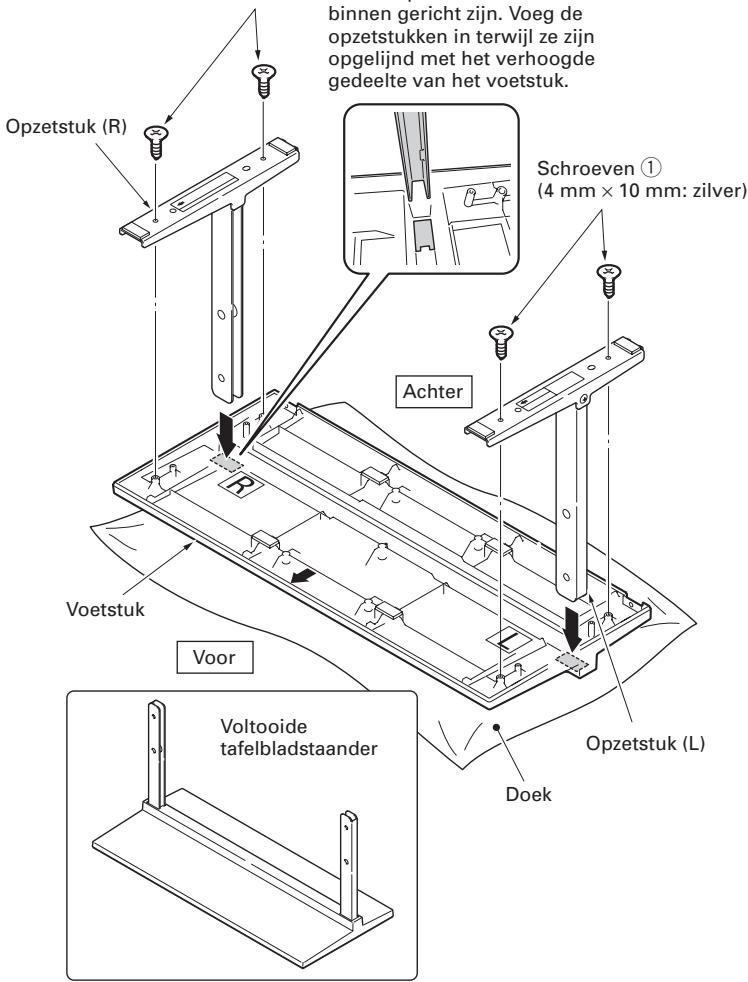

Keer het voetstuk om zodat de onderzijde naar boven wijst.

Voeg de opzetstukken in het voetstuk. Schroeven 1 (4 mm × 10 mm: zilver) Voeg het opzetstuk (R) in op de plaats met “R” Opzetstuk (R) aangeven en opzetstuk (L) op de plaats met “L” aangegeven. Zorg ervoor dat de open zijden van de opzetstukken naar binnen gericht zijn. Voeg de opzetstukken in terwijl ze zijn opgelijnd met het verhoogde gedeelte van het voetstuk.

Zorg ervoor dat de open zijden van de opzetstukken naar binnen gericht zijn. Voeg de opzetstukken in terwijl ze zijn opgelijnd met het verhoogde gedeelte van het voetstuk. Schroeven 1 (4 mm × 10 mm: zilver) Draai de schroeven 1 (4 mm × 10 mm: zilver) aan om de opzetstukken vast te zetten. Nederlands Wijze van montage Achter Let op Plaats een zachte doek onder het voetstuk wanneer de staander wordt gemonteerd. Indien er voorafgaande aan de montage geen doek onder wordt neergelegd, kunnen er aan de bovenzijde van het voetstuk krassen ontstaan. Let goed op wanneer de opzetstukken (L) en (R) worden gemonteerd om ervoor te zorgen dat ze zich op de juiste plaats bevinden. Wanneer ze foutief worden gemonteerd kan dit de staander beschadigen. Voetstuk Voor Voltooide tafelbladstaander Opzetstuk (L) Doek

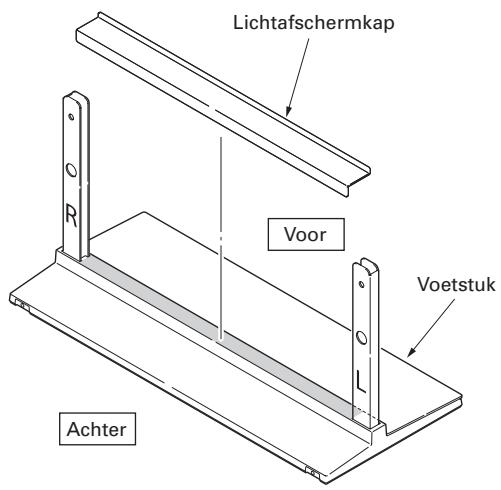

Bevestiging van de lichtafschermkap (alleen PDK-TS27A en PDK-TS29A) Dit element zorgt ervoor dat de kabels die aan de achterzijde van de plasma-televisie op het voetstuk zijn bevestigd geen licht weerkaatsen.

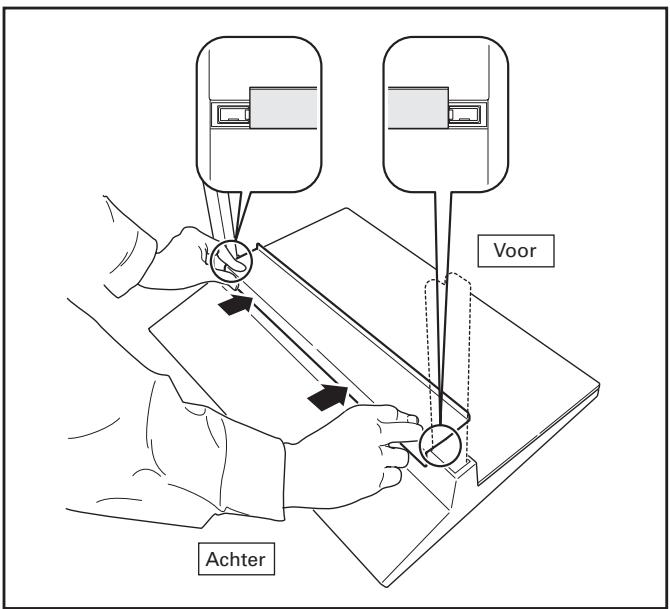

Let op Houd de uiteinden van de lichtafschermkap stevig vast en breng de kap met de dubbelzijdige hechtband op het voetstuk aan. Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastgezet. Lichtafschermkap Voor Voor Voetstuk Achter Achter Let op Wijze van bevestiging

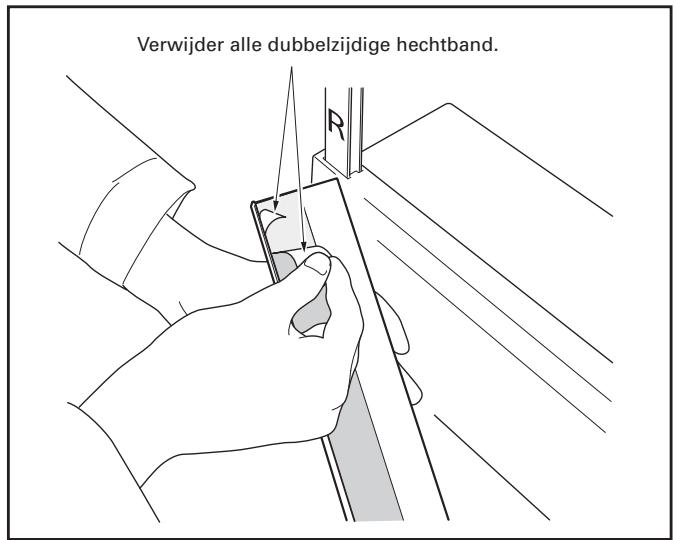

Verwijder de dubbelzijdige hechtband van de lichtafschermkap. Verwijder alle dubbelzijdige hechtband. Zorg ervoor dat de lichtafschermkap niet de invoeggaten voor het opzetstuk afdekt. Bevestig het stevig op zijn plaats zodat er geen gaten ontstaan (zie figuur onder). Indien dit wel het geval is, is het mogelijk dat de lichtafschermkap loslaat.

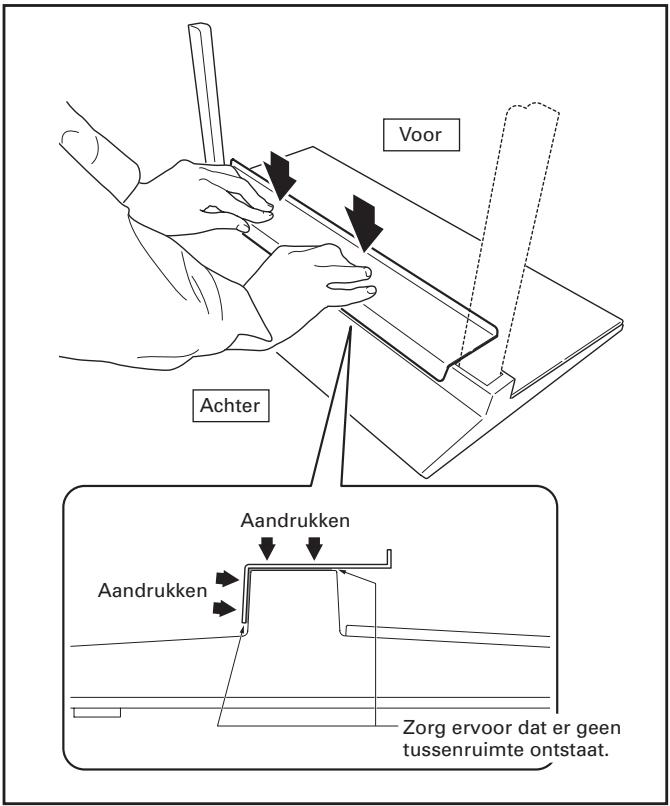

Bevestig de kap stevig op zijn plaats door hem van bovenaf aan te drukken. Voor Achter Aandrukken Aandrukken Zorg ervoor dat er geen tussenruimte ontstaat.

Bevestiging van de plasma-televisie Waarschuwing

Het gewicht van een 50-inch model (zonder luidsprekers) bedraagt ongeveer 34 kg, dat van een 42-inch model ongeveer 30 kg; vanwege hun vlakke vorm zijn ze instabiel. Zorg er daarom voor dat tenminste twee personen de plasma-televisie plaatsen en installeren. Zet de met pijlen aangegeven onderdelen (met “T” aangegeven gaten) met gebruik van een kruiskopschroevendraaier vast. [42-inch displaymodel]

............ Montageschroeven 2 (M8 × 60 mm: zwart) Let op Zorg ervoor dat de plasma-televisie op een vlakke en stabiele plaats wordt geïnstalleerd. Voeg de schroeven verticaal in de gaten en draai ze niet met meer kracht dan nodig vast. Plaats een doek of ander materiaal onder de display om krassen en beschadiging te voorkomen. Nadat de schroef handmatig twee- of driemaal enigszins is ingedraaid kan deze met een schroevendraaier worden vastgedraaid. [50-inch displaymodel]

PDK-TS28/PDK-TS29/PDK-TS29A

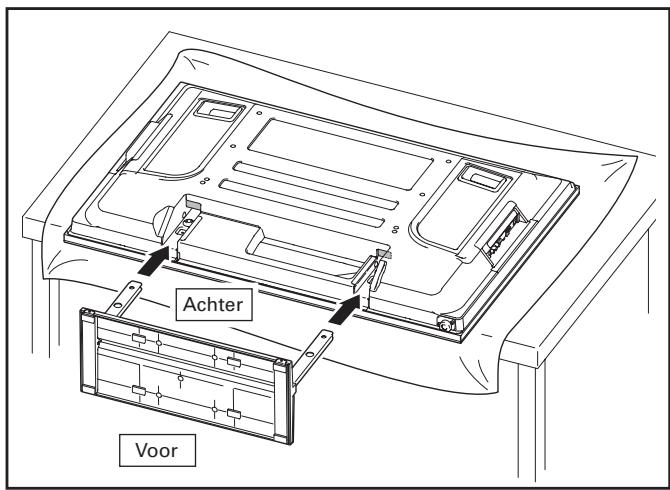

............. Montageschroeven 3 (M8 × 40 mm: zwart) Montageschroeven 2 of 3 Bevestiging van de plasma-televisie op de tafelbladstaander. Leg de plasma-televisie vlak neer. Lijn de steunen van de staander op met de gleuven voor de staander in de plasma-televisie, en voeg de steunen geleidelijk horizontaal in. Zorg ervoor dat de steunen van de staander uitsluitend in aanraking komen met de gleuven voor de staander in de plasma-televisie, omdat de achterzijde of de eindklemmen van de display anders bekrast of beschadigd kunnen raken. Achter Voor

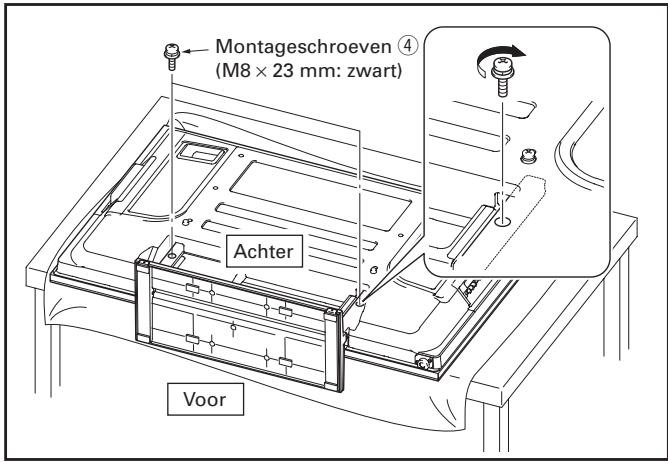

Vastzetten van de plasma-televisie met montageschroeven 4 (M8 × 23 mm: zwart). Draai de schroeven stevig aan met de kruiskopschroevendraaier. Montageschroeven 4 (M8 × 23 mm: zwart) Nederlands

Vastzetten van de plasma-televisie met montageschroeven 2 (M8 × 60 mm: zwart) of 3 (M8 × 40 mm: zwart). Achter Achter Voor Let op Voor Zorg ervoor dat de plasma-televisie niet wordt bekrast of beschadigd wanneer hij wordt neergelegd. Let op Zet de plasma-televisie rechtop nadat de staander is geïnstalleerd.

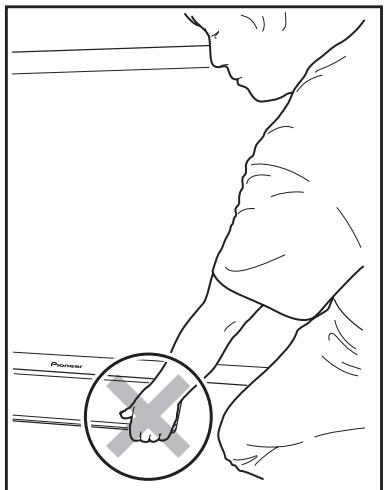

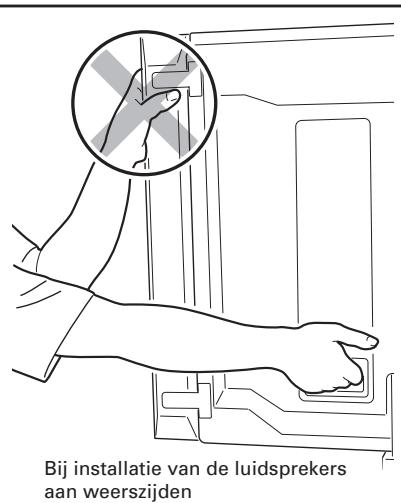

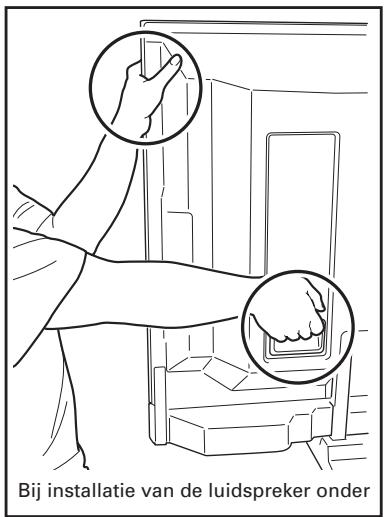

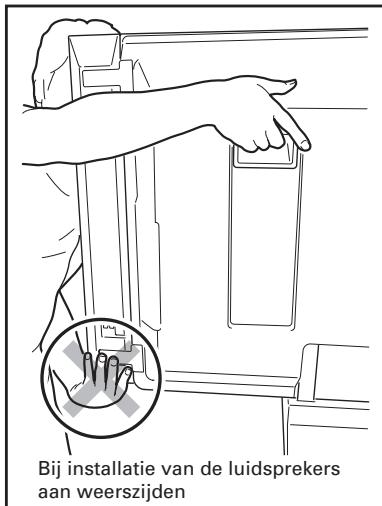

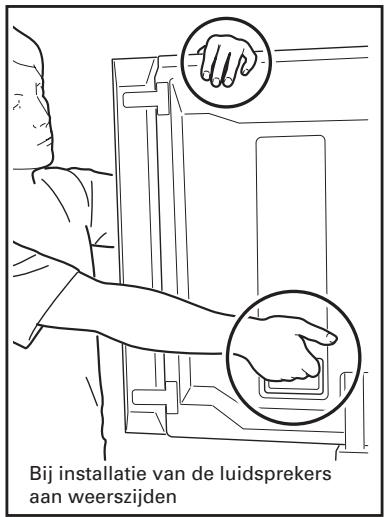

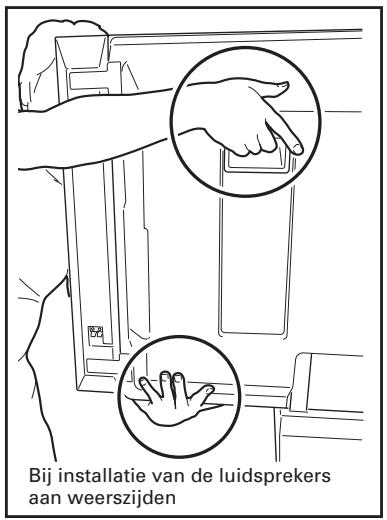

Installatie van het apparaat op een rack enz. Waarschuwing Zorg ervoor dat de plasma-televisie door twee of meer mensen wordt vastgehouden wanneer deze op een rek etc. wordt geïnstalleerd. Houd de plasma-televisie niet bij de luidsprekers of de staander vast, omdat het product anders beschadigd kan raken. Houd de plasma-televisie bij de hendels en aan de onderzijde vast. Bij installatie van de luidsprekers aan weerszijden Houd de plasma-televisie bij de hendels en aan de bovenzijde vast. Bij installatie van de luidsprekers aan weerszijden Houd de plasma-televisie bij de hendels en aan de zijkant vast. Bij installatie van de luidspreker onder Houd de plasma-televisie niet bij de luidsprekers vast. Bij installatie van de luidsprekers aan weerszijden Houd de plasma-televisie niet bij de staander vast.

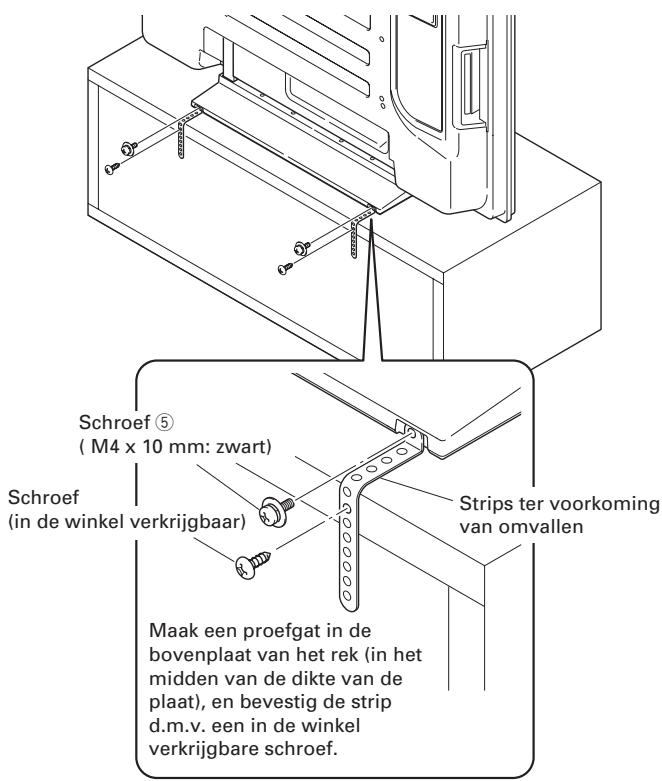

Bij installatie van de luidsprekers aan weerszijden Bij installatie van de luidspreker onder Zo zorgt u ervoor dat de apparatuur niet omvalt Zorg ervoor nadat de staander is geïnstalleerd, dat de apparatuur niet omvalt. Zet de plasma-televisie zowel aan het rek als aan het wandoppervlak vast. Zet de plasma-televisie vast met de schroeven 5 (M4 × 10 mm: zwart) en de strips ter voorkoming van omvallen zoals in de figuur aangegeven. Zet de rekken etc. vast met in de winkel verkrijgbare schroeven.

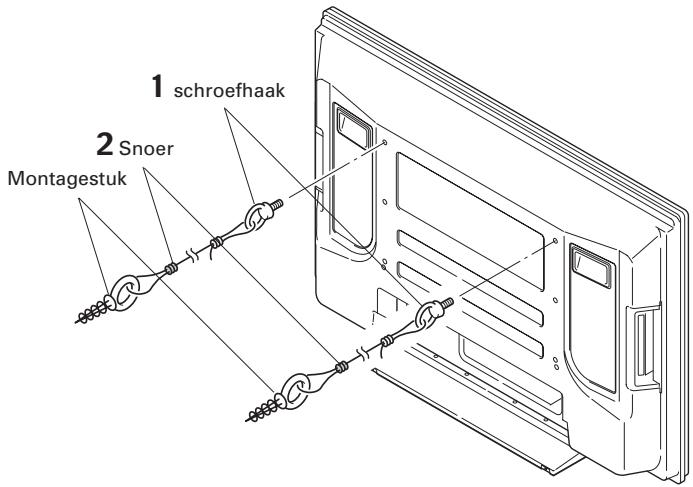

Bevestig de bouten (haken) aan de plasma-televisie om omvallen te voorkomen.

Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te geven, en deze stevig aan een muur, zuil of ander stevig element te bevestigen. Voor het stabiel plaatsen van de apparatuur op een tafel, moeten schroeven met een nominale diameter van 4 mm en een lengte van minimaal 20 mm worden gebruikt. Dit dient op dezelfde wijze aan de linker- en rechterzijde van de display te worden gedaan. Min. 20 mm Let op Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn. Aanbevolen schroefhaak: Nominale diameter M8 Lengte 12 mm tot 15 mm

• Let op 4 mm Gebruik van een muur voor stabiliteit 8 mm tot 15 mm Stabiliteit op de tafel 12 mm tot 15 mm 1 schroefhaak 2 Snoer Schroef 5 ( M4 x 10 mm: zwart) Schroef (in de winkel verkrijgbaar) Strips ter voorkoming van omvallen Nederlands Montagestuk Maak een proefgat in de bovenplaat van het rek (in het midden van de dikte van de plaat), en bevestig de strip d.m.v. een in de winkel verkrijgbare schroef. Technische gegevens Afmetingen buitenzijde: PDK-TS27 p. 550
• mm (B) × 276 mm (H) × 237 mm (D) PDK-TS27A p. 552
• mm (B) × 276 mm (H) × 238 mm (D) PDK-TS28 p. 550
• mm (B) × 385,5 mm (H) × 300 mm (D) PDK-TS29 p. 550
• mm (B) × 323 mm (H) × 300 mm (D) PDK-TS29A p. 552
• mm (B) × 323 mm (H) × 301 mm (D) Gewicht: PDK-TS27 p. 1
• ,6 kg PDK-TS27A p. 1
• ,9 kg PDK-TS28 p. 2
• ,2 kg PDK-TS29 p. 2
• ,1 kg PDK-TS29A ,5 kg p. 2

• Het is mogelijk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

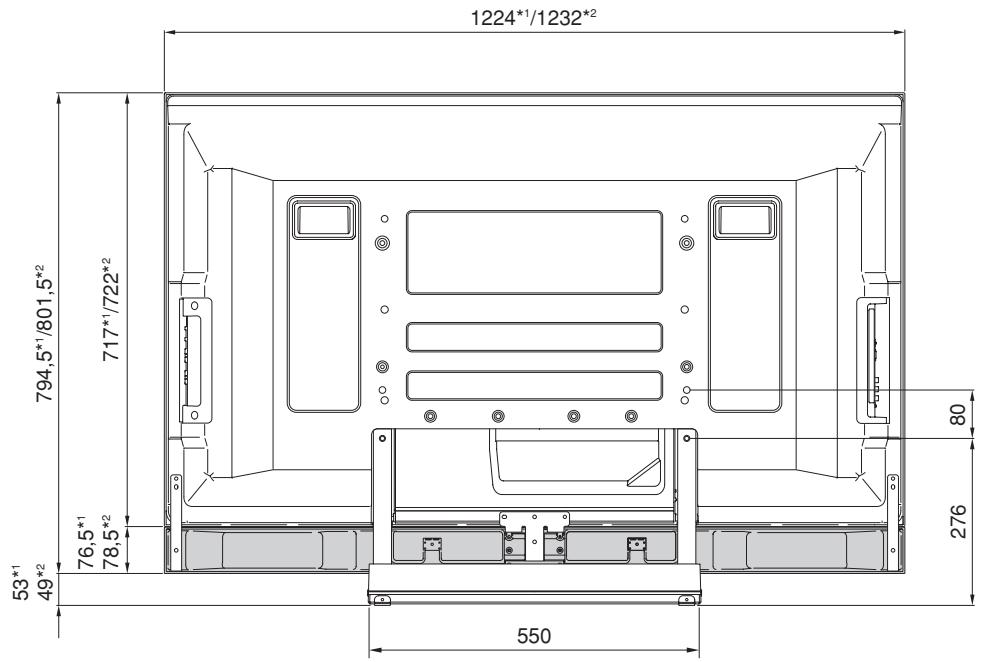

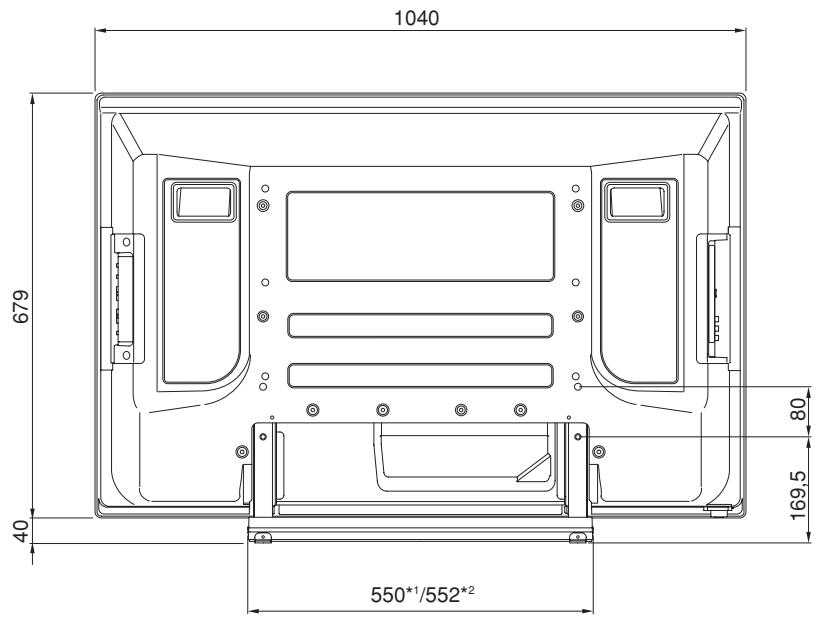

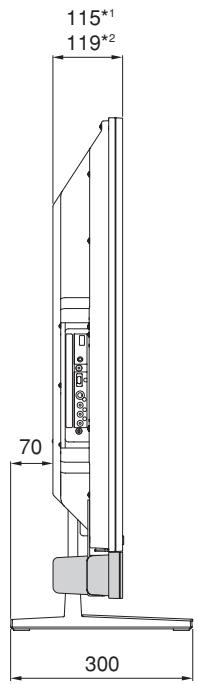

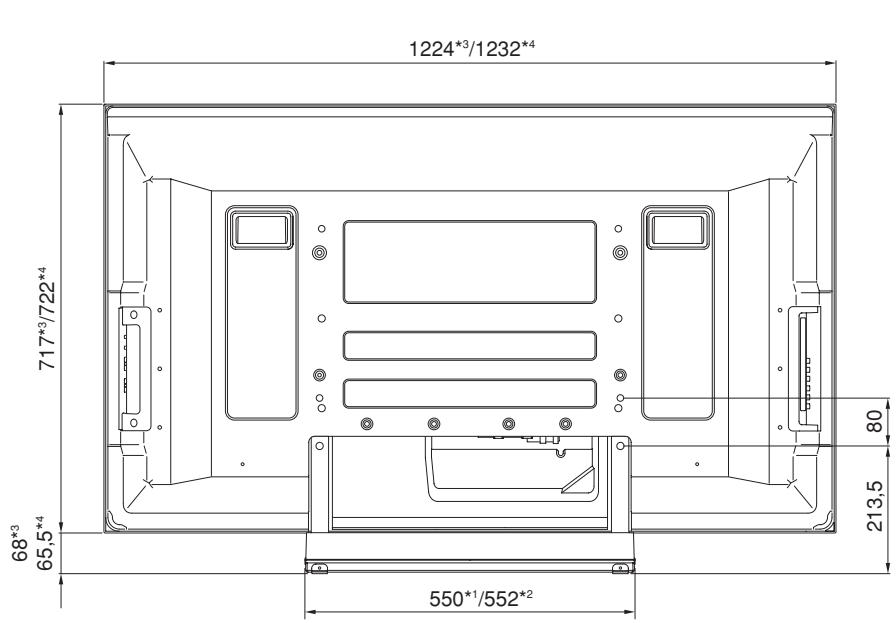

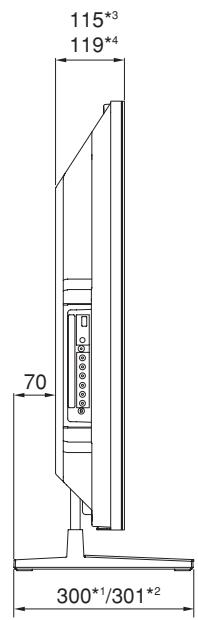

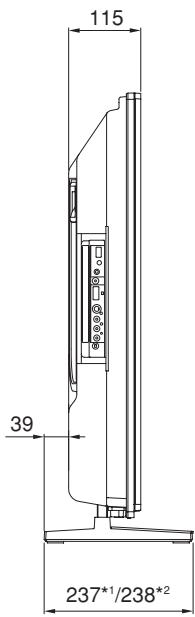

Afmetingen Bij installatie van de luidsprekers aan weerszijden (50-inch displaymodel) Eenheid: mm *1 PDK-TS29 *2 PDK-TS29A *3 50-inch XGA-model *4 50-inch FHD-model 1426*3/1436*4

550*1/552*2 237*1/238*2 Uitgegeven door Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Alle rechten voorbehouden.
