MODE D'EMPLOI PDK-TS29A PIONEER

• 必ず転倒・落下防止対策を行ってください。(6ページ参照)
• When placing this unit, ensure that it is firmly secured to reduce the risk of it falling and causing injury. (see page 13)
• Lorsque vous installez ce produit, veillez à le fixer solidement afin d'éviter toute chute. Il risquerait de provoquer des blessures. (voir page 21)

取扱説明書

Nous vous remercions d'avoir choisi un produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sûr afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS IMPORTANT

Veuillez prendre note du numéro du modèle et du numéro de série de cet équipement ci-dessous.

N° du modèle.

N° de série.

Conservez ces numéros pour pouvoir les utiliser ultérieurement.

Table des matières

Attention 16

Vérification des pièces fournies.... 17

Assemblage du support 17

Mise en place de l'écran occultant (PDK-TS27A et PDK-TS29A uniquement) ...... 18

Installez le téléviseur plasma .... 19

Installation du produit sur une étagère, etc. ..... 20

Prévenir toute chute de l'équipement ...... 21

Caractéristiques techniques....21

Schéma de dimensions ...... 22

ATTENTION

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention

Ce produit est un pied de table conçu exclusivement pour les téléviseurs plasma Pioneer (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D).

L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

Ne procédez en aucun cas à installer ou à modifier le produit autrement qu'en suivant les indications fournies. N'utilisez pas ce pied de table pour un téléviseur plasma qui ne figure pas parmi ceux qui sont spécifiés et ne l'utilisez pas à d'autres fins.

Lieu d'installation

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l'écran.
• Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximité d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet.
  Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l'installation, mettez l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirez la prise du câble d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit en prenant des mesures fiables visant à éviter toute chute (voir Page 21).

■ Tableau de compatibilité téléviseur plasma / pied de table

Téléviseur plasma	Pied de table
Modèle 50 pouces avec enceintes au dessous	PDK-TS28
Modèle 50 pouces avec enceintes latérales	PDK-TS29/PDK-TS29A
Modèle 42 pouces	PDK-TS27/PDK-TS27A

Vérification des pièces fournies

Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l'installation du support.

- Couverture de table × 1

- Colonne de support (L : gauche) × 1

- Ecran occultant × 1 (PDK-TS27A et PDK-TS29A uniquement)

- Vis ① (4 mm × 10 mm : argent) × 4

- Vis d'installation ③ (M8 × 40 mm: noire) × 2 [pour le modèle 50 pouces]

- Vis d'installation ④ (M8 × 23 mm: noire) × 2

- Bandes anti-chute × 2

- Mode d'emploi (ce document) × 1

• Colonne d (R : droit ) >

- Vis d'installation ② (M8 × 60 mm : noire) × 2 [pour le modèle 42 pouces]

- Vis ⑤ (M4 × 10 mm : noire) × 2

PDK-TSE7A PDK-TSE8A PDK-TSE9A

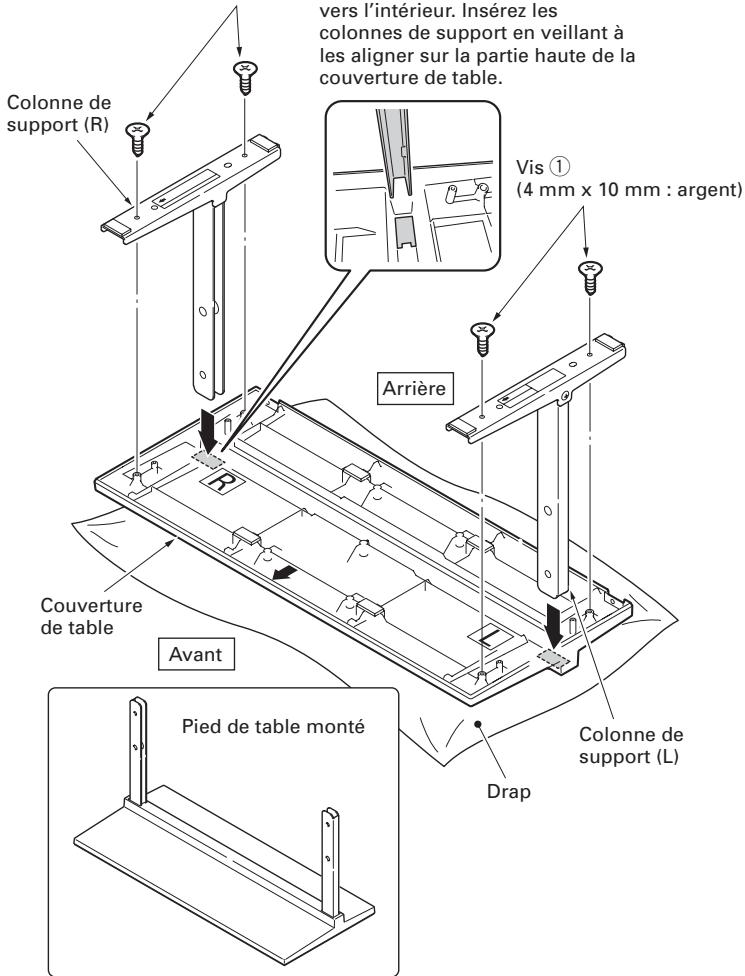

Assemblage du support

Procédure de montage

1 Tournez le support de couverture de table de façon à ce que le dessous regarde vers le haut.
2 Insérez les colonnes de support dans le support de couverture de table.

• Insérez la colonne de support (R) dans le côté marqué « R » et la colonne de support (L) dans le côté marqué « L ».
• Vérifiez que les côtés ouverts des colonnes de support sont tournés vers l'intérieur. Insérez les colonnes de support en veillant à les aligner sur la partie haute de la couverture de table.

3 Serrez les vis ① (4 mm × 10 mm : argent) afin de stabiliser les colonnes de support.

Remarque

• Avant de monter le support, glissez un drap doux sous la couverture de table. Sans ce drap, vous risqueriez d'érafler la surface de la couverture de table.
• Procédez avec précaution lorsque vous installez les colonnes de support (L) et (R) de façon à vous assurer qu'elles sont dans la bonne position. Si vous vous trompez en les installant, cela risquerait d'endommager le pied.

Vis ①

(4 mm x 10 mm : argent)

Vérifiez que les côtés ouverts des colonnes de support sont tournés vers l'intérieur. Insérez les colonnes de support en veillant à les aligner sur la partie haute de la couverture de table.

Colonne de support (R) vers l'intérieur. Insérez les colonnes de support en veillant à les aligner sur la partie haute de la couverture de table. Vis ① (4 mm x 10 mm : argent) Arrière Couverture de table Avant Pied de table monté Colonne de support (L) Drap

Mise en place de l'écran occultant (PDK-TS27A et PDK-TS29A uniquement)

Cette pièce sert à empêcher la réflexion des câbles branchés à l'arrière du téléviseur plasma sur la couverture de table.

Remarque

Installez-le une fois que vous avez fixé la couverture de table sur une surface plane et stable.

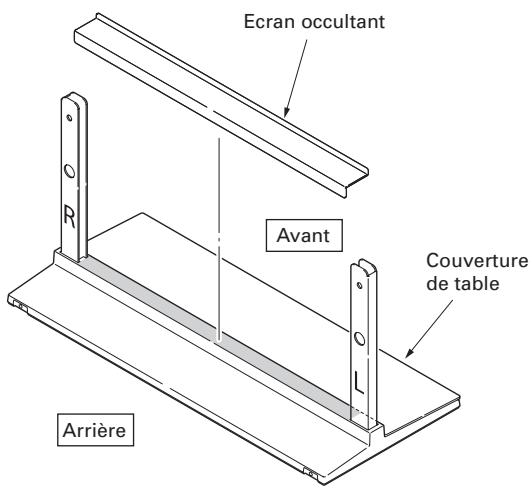

Ecran occultant Avant Couverture de table Arrière

Procédure d'installation

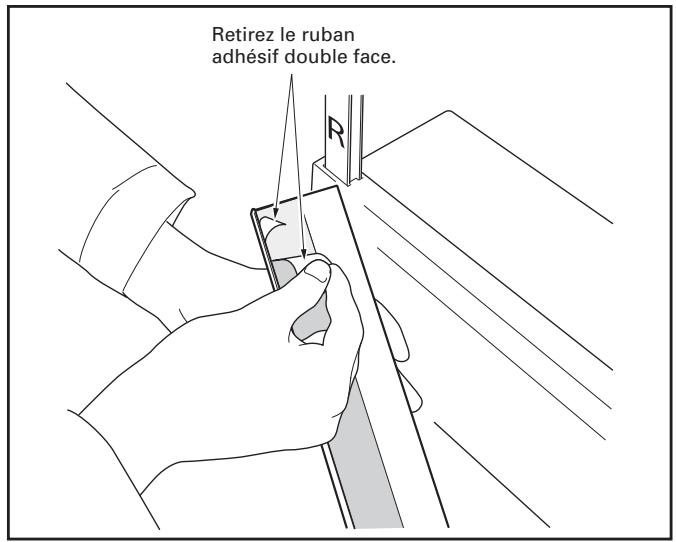

1 Retirez le ruban adhésif double face qui se trouve sur l'écran occultant.

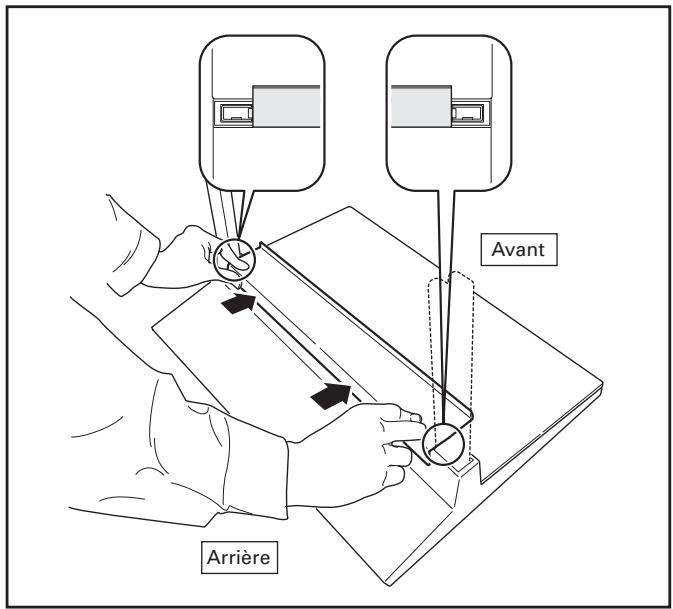

2 Tout en tenant fermement les extrémités de l'écran occultant, mettez-le en place à l'aide du ruban adhésif double face.

Avant Arrière

Remarque

• Veillez à ce que l'écran occultant ne déborde pas sur les trous d'insertion.
• Mettez-le en place de façon à ce qu'il n'y ait pas d'espace libre (cf. schéma ci-dessous). S'il y avait un espace libre, l'écran pourrait se décoller.

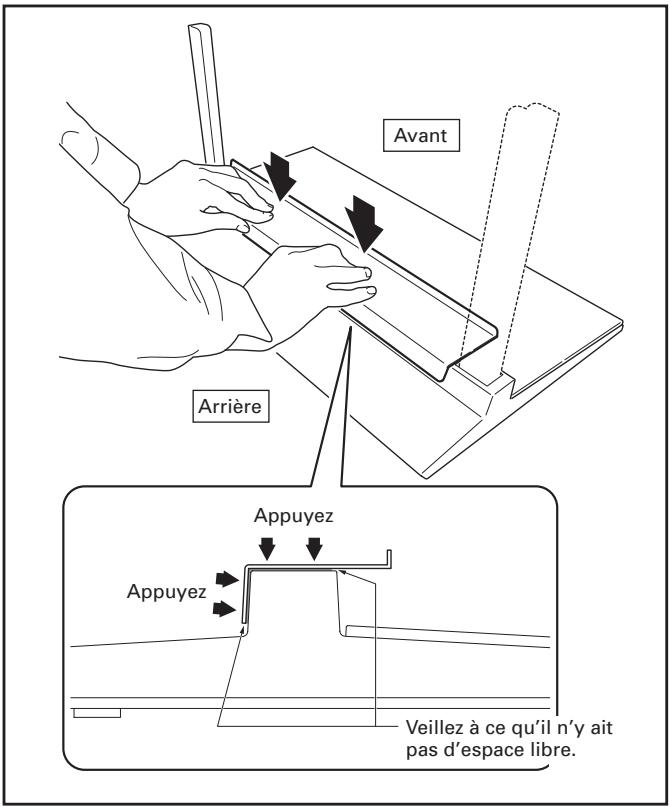

3 Fixez-le en appuyant sur le dessus.

Avant Arrière Appuyez Appuyez Veillez à ce qu'il n'y ait pas d'espace libre.

Installez le téléviseur plasma

Attention

Un modèle 50 pouces (sans enceintes) pèse environ 34 kg, un modèle 42 pouces environ 30 kg. Ils sont peu profonds et instables. Par conséquent, au moins deux personnes sont nécessaires pour les installer.

Remarque

• Veillez à installer votre téléviseur sur une surface plane et stable.
• Insérez les vis dans les trous verticalement et ne les serrez pas plus que nécessaire.
• Placez un drap ou autre chose sous l'écran pour éviter de l'érafler ou de l'endommager.
• Après avoir donné deux ou trois tours de vis à la main, serrez les vis complètement à l'aide d'un tournevis.

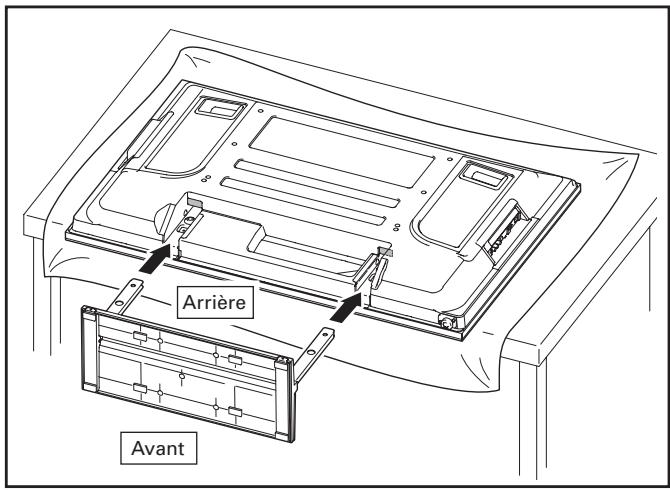

1 Fixer le téléviseur plasma sur le pied.

Couchez le téléviseur plasma. Alignez les supports du pied sur les encoches du téléviseur prévues pour recevoir le pied, et insérez lentement les supports à l'horizontale dans les encoches. Veillez à ce que les supports du pied ne soient en contact avec rien d'autre que les encoches du téléviseur plasma, cela risquerait de provoquer des éraflures ou une déformation de la face arrière du téléviseur ou des bornes.

Arrière Avant

Remarque

Veillez à ne pas érafler ou endommager le téléviseur plasma en le couchant.

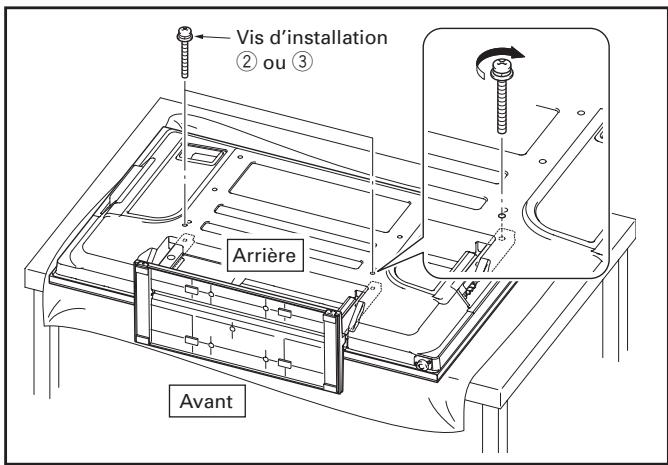

2 Fixer le téléviseur plasma à l'aide des vis d'installation ② (M8 × 60 mm : noire) ou ③ (M8 × 40 mm : noire).

Fixez les pièces signalées par les flèches (trous signalés par un « T ») à l'aide d'un tournevis cruciforme.

[Modèle 42 pouces]

PDK-TS27/PDK-TS27A

...... Vis d'installation ② (M8 × 60 mm : noire)

[Modèle 50 pouces]

...... Vis d'installation ③ (M8 × 40 mm : noire)

Vis d'installation ② ou ③ Arrière Avant

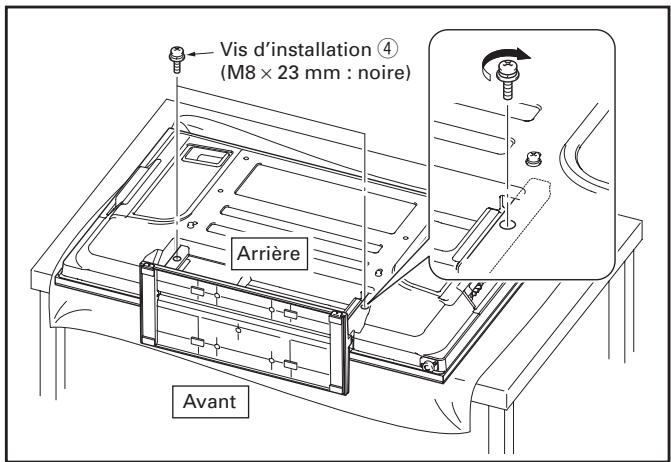

3 Fixer le téléviseur plasma à l'aide des vis d'installation ④ (M8 × 23 mm : noire).

Serrez les vis à l'aide d'un tournevis cruciforme.

Vis d'installation ④ (M8 × 23 mm : noire) Arrière Avant

Remarque

Tenez le téléviseur plasma droit une fois que vous avez installé le pied.

Installation du produit sur une étagère, etc.

Attention

• En cas d'installation sur une étagère, etc., veillez à ce qu'au moins deux personnes soient là pour tenir le téléviseur plasma.
• Ne soulevez pas le téléviseur plasma en le tenant par les enceintes ou le pied, cela endommagerait le produit.

Soulevez le téléviseur plasma en le tenant par les poignées et par le bas.

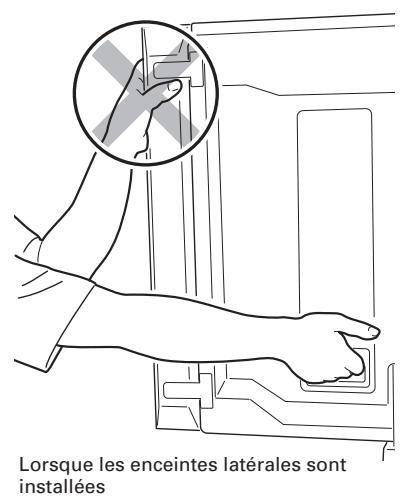

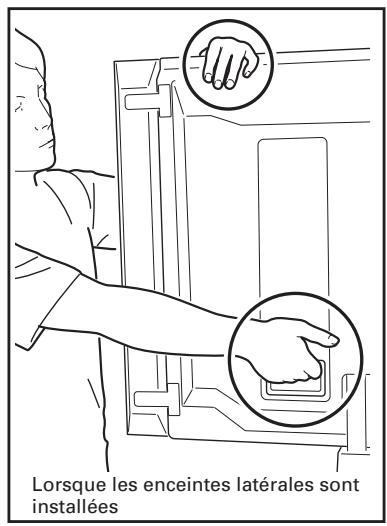

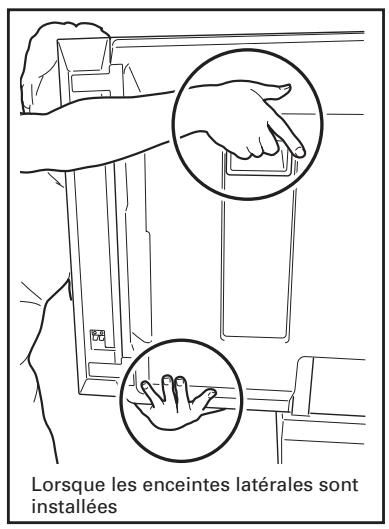

Lorsque les enceintes latérales sont installées

Soulevez le téléviseur plasma en le tenant par les poignées et par le haut.

Lorsque les enceintes latérales sont installées

Soulevez le téléviseur plasma en le tenant par les poignées et par les côtés.

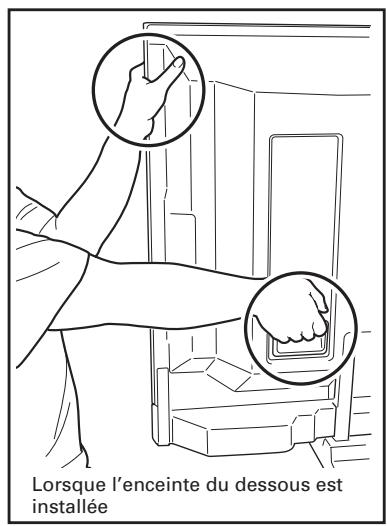

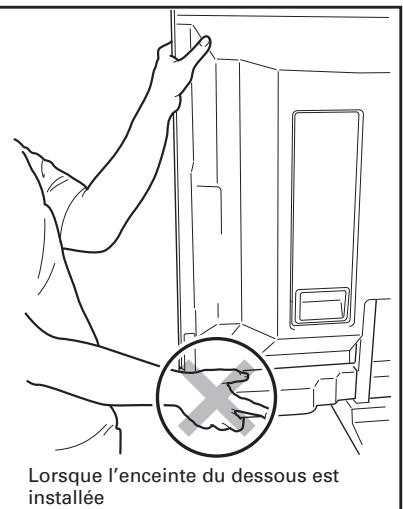

Lorsque l'enceinte du dessous est installée

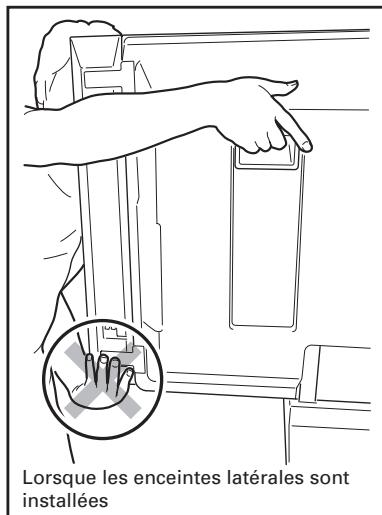

Ne soulevez pas le téléviseur plasma en le tenant par les enceintes.

Lorsque les enceintes latérales sont installées

Lorsque les enceintes latérales sont installées

Lorsque l'enceinte du dessous est installée

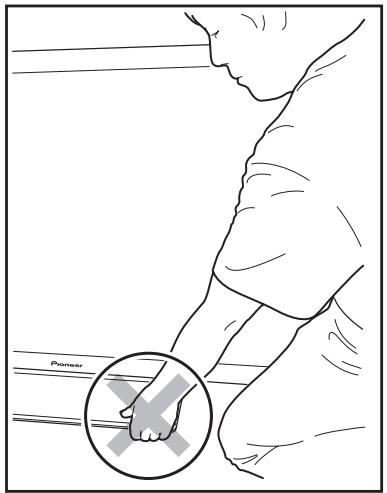

Ne soulevez pas le téléviseur plasma en le tenant par le pied.

Pioneer

Prévenir toute chute de l'équipement

• Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas.
• Fixez à la fois le téléviseur plasma sur l'étagère et sur le mur.

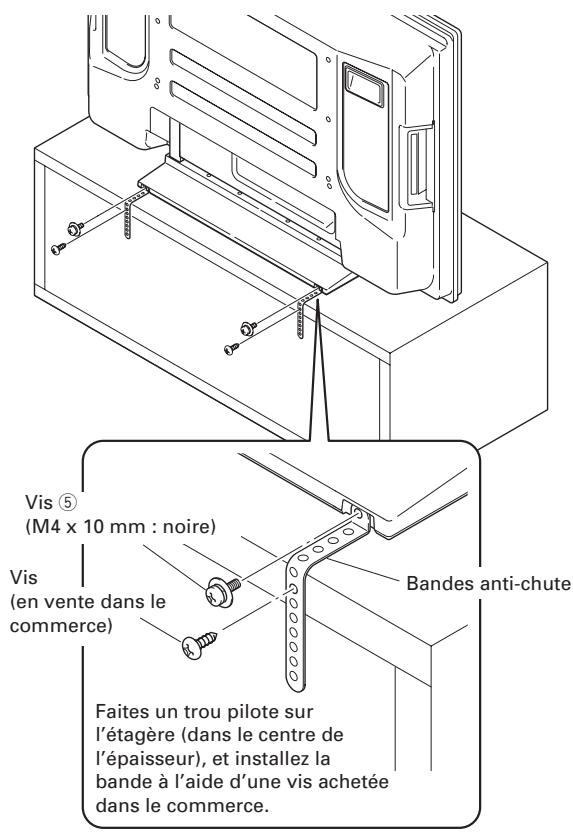

Stabilisation sur une table

Fixez le téléviseur plasma à l'aide des vis ⑤ (M4 × 10 mm : noire) et de bandes anti-chute comme indiqué sur le schéma. Fixez l'étagère, etc. à l'aide de vis en vente dans le commerce.

Remarque

Pour stabiliser l'équipement sur une table, utilisez des vis 4 mm d'au moins 20 mm de long.

8 mm à 15 mm 4 mm Min. 20 mm

Vis ⑤ (M4 x 10 mm : noire) Vis (en vente dans le commerce) Bandes anti-chute Faites un trou pilote sur l'étagère (dans le centre de l'épaisseur), et installez la bande à l'aide d'une vis achetée dans le commerce.

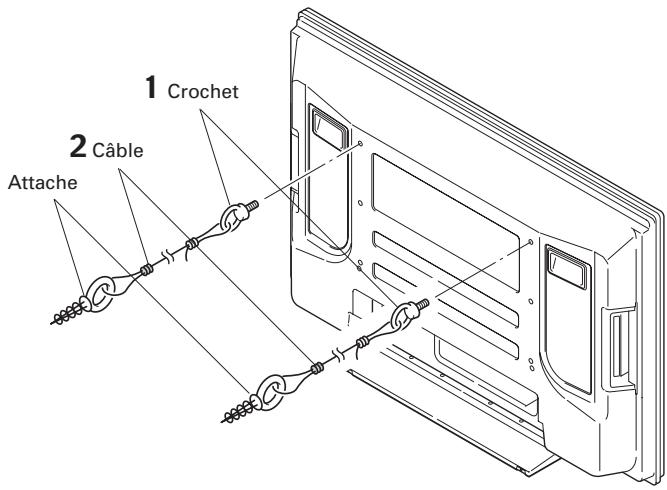

Utilisation d'un mur pour stabiliser le support

1 Fixation des boulons empêchant la chute (crochets) sur le téléviseur plasma.
2 Utilisation de câbles solides pour stabiliser le dispositif contre un mur, un pilier ou tout autre élément stable, avec fermeté et de façon appropriée.

Ces opérations doivent être effectuées de la même manière à gauche et à droite.

Remarque

Utilisez des crochets, des câbles et d'autres dispositifs de fixation en vente dans le commerce.

Crochet recommandé : Diamètre nominal M8, longueur de 12 mm à 15 mm.

1 Crochet 2 Câble Attache

Caractéristiques techniques

Dimensions extérieures :

PDK-TS27 .... 550 mm (largeur) × 276 mm (hauteur) × 237 mm (profondeur)
PDK-TS27A ..... 552 mm (largeur) × 276 mm (hauteur) × 238 mm (profondeur))
PDK-TS28.... 550 mm (largeur) × 385,5 mm (hauteur) × 300 mm (profondeur)
PDK-TS29 .... 550 mm (largeur) × 323 mm (hauteur) × 300 mm (profondeur)
PDK-TS29A ..... 552 mm (largeur) × 323 mm (hauteur) × 301 mm (profondeur)

Poids :

PDK-TS27 1,6 kg
PDK-TS27A 1,9 kg
PDK-TS28 2,2 kg
PDK-TS29 2,1 kg
PDK-TS29A 2,5 kg

- Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent êtres modifiées sans préavis en vue d'améliorer le produit.

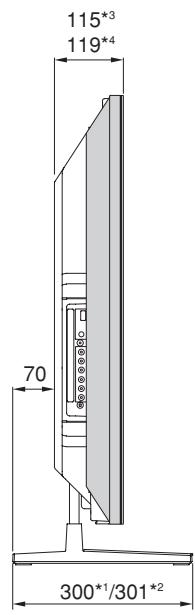

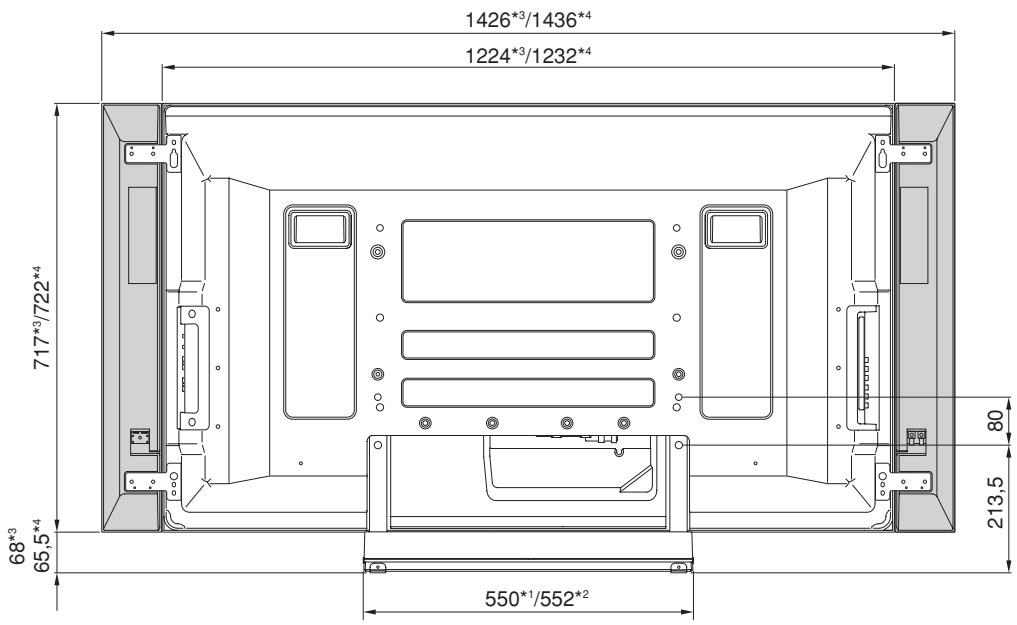

Lorsque les enceintes latérales sont installées (modèle 50 pouces)

Unité : mm

*1 PDK-TS29
*3 Modèle XGA 50 pouces
*2 PDK-TS29A
*4 Modèle FHD 50 pouces

1426*3/1436*4 1224*3/1232*4 717*3/722*4 68*3 65,5*4 550*1/552*2 80 213,5

115*3 119*4 70 300*1/301*2

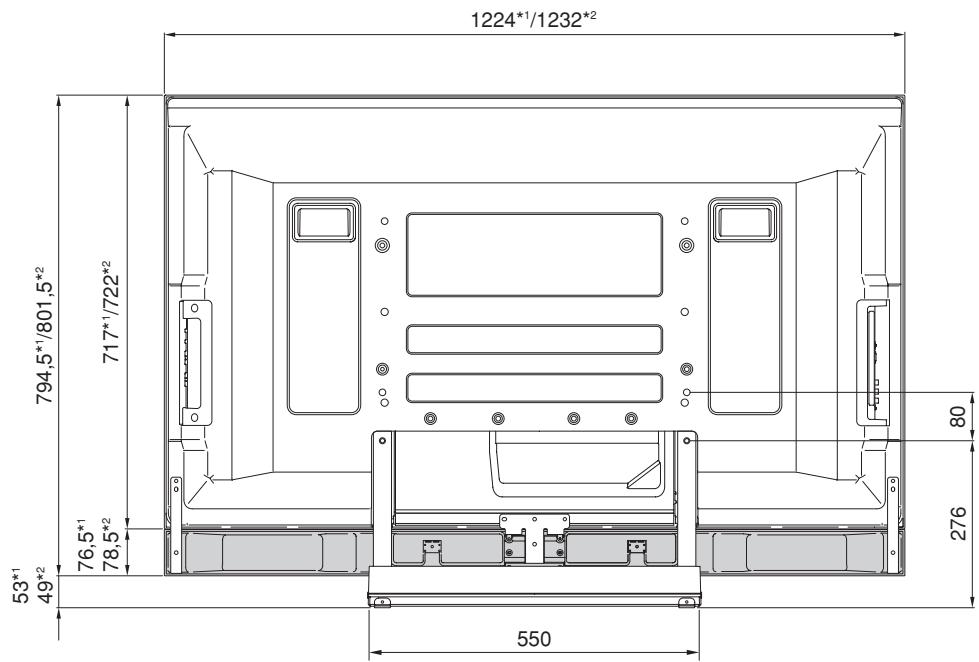

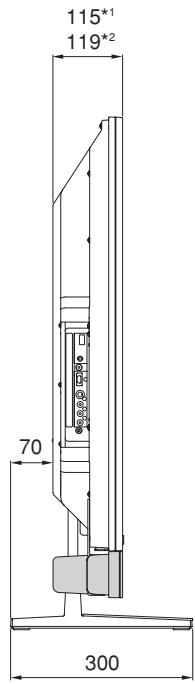

Lorsque l'enceinte du dessous est installée (modèle 50 pouces)

Unité : mm

*1 Modèle XGA 50 pouces
*2 Modèle FHD 50 pouces

1224*1/1232*2 794,5*1/801,5*2 717*1/722*2 76,5*1 78,5*2 53*1 49*2 80 276 550

115* 119* 70 300

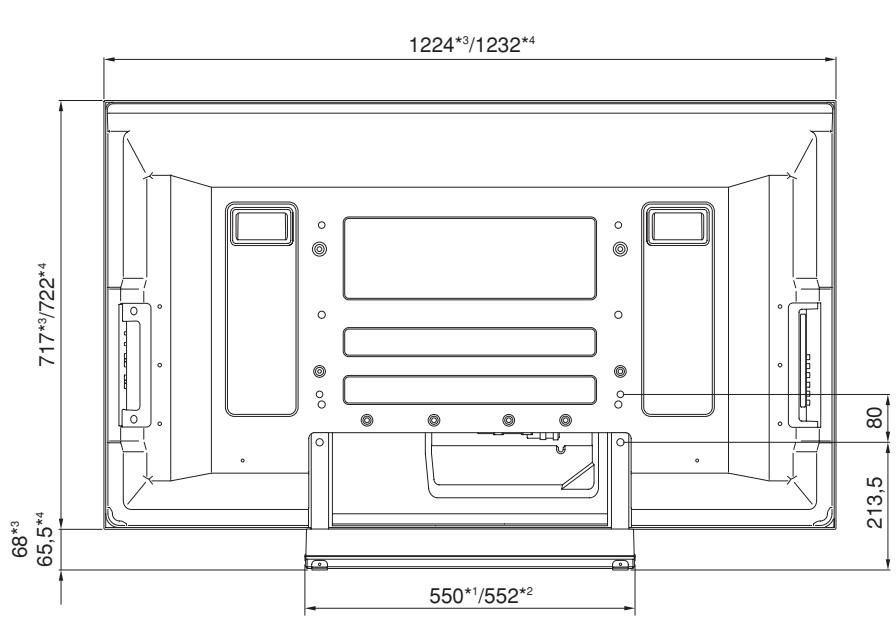

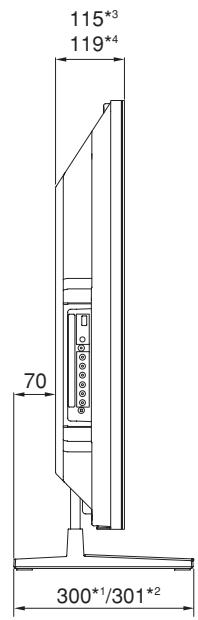

Sans enceintes (modèle 50 pouces)

Unité : mm

*1 PDK-TS29
*3 Modèle XGA 50 pouces
*2 PDK-TS29A
*4 Modèle FHD 50 pouces

1224*3/1232*4 717*3/722*4 68*3 65,5*4 550*1/552*2 80 213,5

115*3 119*4 70 300*1/301*2

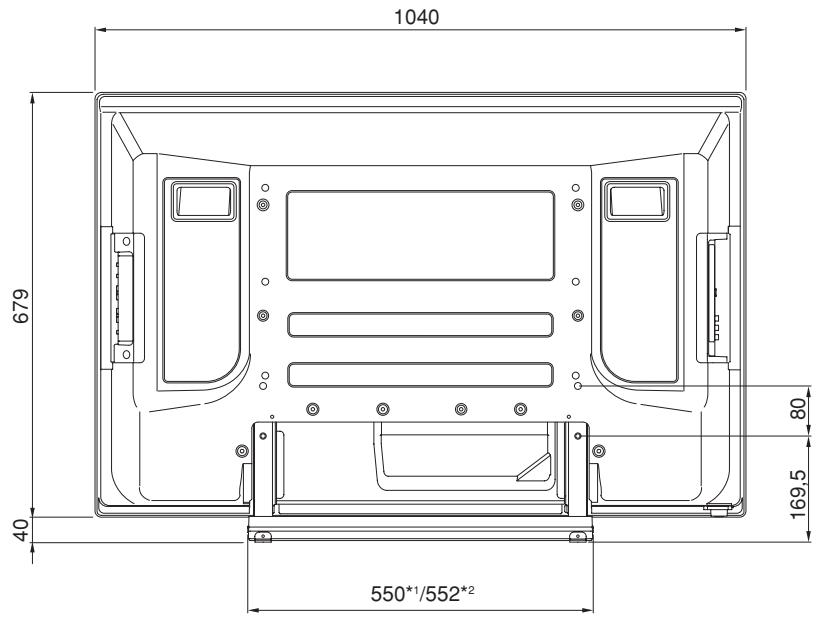

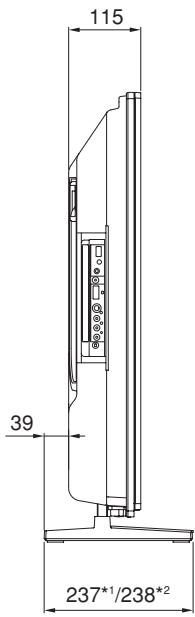

Modèle 42 pouces

Unité : mm

*1 PDK-TS27

*2 PDK-TS27A

1040 679 40 550*1/552*2 80 169,5

115 39 237*1/238*2
