Producttype	Tafelstandaard voor plasmascherm
Merk	PIONEER
Model	PDK-TS07
Afmetingen (B x H x D)	566 x 508 x 339 mm
Gewicht van de standaard	4,0 kg
Totaalgewicht met 50-inch scherm	42,9 kg
Totaalgewicht met 43-inch scherm	35,5 kg
Schermcompatibiliteit	Pioneer plasma schermen 43 en 50 inch
Materiaal	Staal of metaal
Inbegrepen accessoires	Basisafdekking, 2 pilaren, inbussleutel, schroeven (4x8), montagebouten (M8x20, M8x40), stabilisatiebouten
Vloerbevestiging	Mogelijk (schroeven niet meegeleverd)
Aantal benodigde personen voor installatie	Minimaal 2 personen
Benodigde gereedschappen	Inbussleutel meegeleverd, bevestigingsschroeven (indien vloerbevestiging)
Veiligheid	Installeer op een vlakke en stabiele ondergrond, schakel de stroom uit voor installatie
Onderhoud	Reinig met een zachte, droge doek, vermijd schurende producten
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij de fabrikant
Garantie	Raadpleeg het garantiecertificaat dat bij het product wordt geleverd
Land van herkomst	Niet gespecificeerd
Beoogd gebruik	Standaard voor Pioneer plasma scherm voor binnengebruik

Veelgestelde vragen - PDK-TS07 PIONEER

Welke schermen zijn compatibel met deze standaard?

Deze standaard is uitsluitend ontworpen voor Pioneer plasma schermen van 43 en 50 inch. Gebruik deze standaard niet met andere merken of afmetingen.

Wat is het maximale draagvermogen?

De standaard kan een totaalgewicht dragen van maximaal 42,9 kg met een 50-inch scherm en 35,5 kg met een 43-inch scherm. De standaard zelf weegt 4,0 kg.

Moeten er gaten worden geboord voor installatie?

Nee, de standaard wordt direct op het scherm bevestigd met de meegeleverde montagebouten. Boren is niet nodig. Voor vloerbevestiging kunnen schroeven (niet meegeleverd) nodig zijn.

Hoe bevestig ik de standaard aan de vloer?

Gebruik schroeven (apart verkrijgbaar) om de standaard aan de vloer te bevestigen. Plaats de schroeven in de daarvoor bestemde openingen op de achterkant van het scherm en bevestig het aan een muur of balk met een stevig touw (niet meegeleverd).

Kan ik deze standaard gebruiken met een scherm van een ander merk?

Nee, Pioneer aanvaardt geen verantwoordelijkheid bij gebruik met andere merken. De standaard is specifiek ontworpen voor Pioneer plasma schermen.

Wat te doen als er een schroef ontbreekt in de verpakking?

Neem contact op met uw verkoper of de klantenservice van Pioneer voor reserveonderdelen. Gebruik alleen de meegeleverde schroeven om de veiligheid te garanderen.

Wordt de standaard geleverd met gedetailleerde instructies?

Ja, een gebruiksaanwijzing is bij de verpakking inbegrepen. Deze beschrijft de montagestappen en veiligheidsmaatregelen. U kunt deze ook gratis downloaden op notice-facile.com.

Kan ik de standaard alleen installeren?

Nee, de installatie moet worden uitgevoerd door minimaal twee personen vanwege het gewicht en de grootte van het scherm. Een enkele persoon kan letsel veroorzaken of de apparatuur beschadigen.

Hoe maak ik de standaard schoon?

Reinig de standaard met een zachte, droge doek. Gebruik geen schurende of oplosmiddelen die de afwerking kunnen beschadigen.

Is er garantie?

Ja, het product valt onder de garantie van Pioneer. Raadpleeg het garantiecertificaat in de verpakking voor de voorwaarden en duur.

GEBRUIKSAANWIJZING PDK-TS07 PIONEER

Dank u wel voor het kopen van dit Pioneer produit. Lees alstublieft deze gebruiksaanwijzing door zodate u weet hoe u uw model op een juiste manier moet lately functioneren. Nadat u de instructies gelezen heeft,zet ze op een veiligeplaats voor latere verwijzing.

WAARSCHUWING

Deze symbol duidt een gevaarlijke of onjuiste functioning aan dat kan persoonlijke verwonding of schade in het produit veroorzaken.

Installatie

• Neem contact met uw handelaar op als u enkele moeilijkheden met de installmentie heeft.
• Pioneer is Niet verantwoordelijk voor schade dat door onjuiste installmentie, onjuiste gebruik, modificatie of door naturuarramp veroorzaakt worden.

WAARSCHUWINGEN

1. Deze tafelstaander wird uitsluitend voor plasmaschermen gepland die door Pioneer geproduerd waren.
2. Gebruik deze staander Niet voor een ander plasmascherm of voor verschillende doelen die Niet voorgeschreven zijn. De staander mag Niet veranderd worden en mag uitsluitend voor plasmaschermen gezruikt worden.
3. De onjuiste installmentie kan tot het omvallen van de staander leiden en het kanserieuze verwondingveroorzaken. Wees zeker dat het plasmaschem ligt wonneer u de staander eraan voegt.
4. Locatie van installmentie

(a) Vergewis u zich ervan dat de staander op eenplaats neergezet worden die geschikt is om het collectieve gewicht van de staander en het scherm te houden.
(b) Deplaats van de installmentie要去 volledig vlak en stabiel zich. Wees voorzichtig wonneer u de stelling installeert om te verzekeren dat het gewicht van het scherm gelijkmatig verd的印象 is op de staander.
(c) Installeeudge staander nicht buiten, bij warmtebron of zich bij het strand.
(d) Installer deze staander nergens waar het een object van vibratie of beving kan zich.

1. (a) Stel de staander samen volgens alle instructies en stabiliseer de staander veilig met de schroeven op de voorgeschreiben plekken. Er waren al geallen wanner na het installereren van het scherm er schade werk veroorzaakt doordat de staander omgevaln was of door andere situatuies.

(b) Om het scherm veilig te installereren moet het voor de zekerheid met meer dan twee Personen gebeuren.
(c) Voor de installmentie zet het scherm en de aangeschakelde middelen met power uit, daarna trek de stekker uit het stopcontact.

Controller of u alle delen heeft

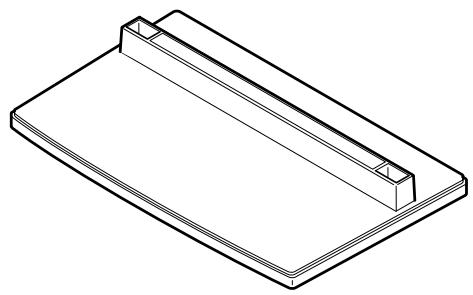

Voetstuk 1

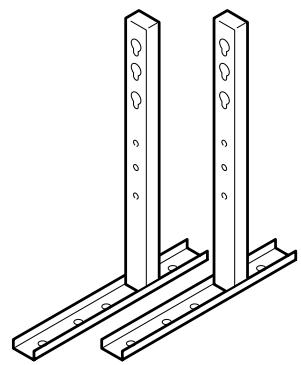

- Poten van de staander (links en rechts verwisselhaar) .... 2

Zeshoekige draai.....1

Schroeven(4 x 8) .... 4

Installatie schroeven ① (M8 x 20) 2

Installatie schroeven ② (M8x40) 2

- Stabiliseringsschroeven 2

1. Samenstelling van de staander

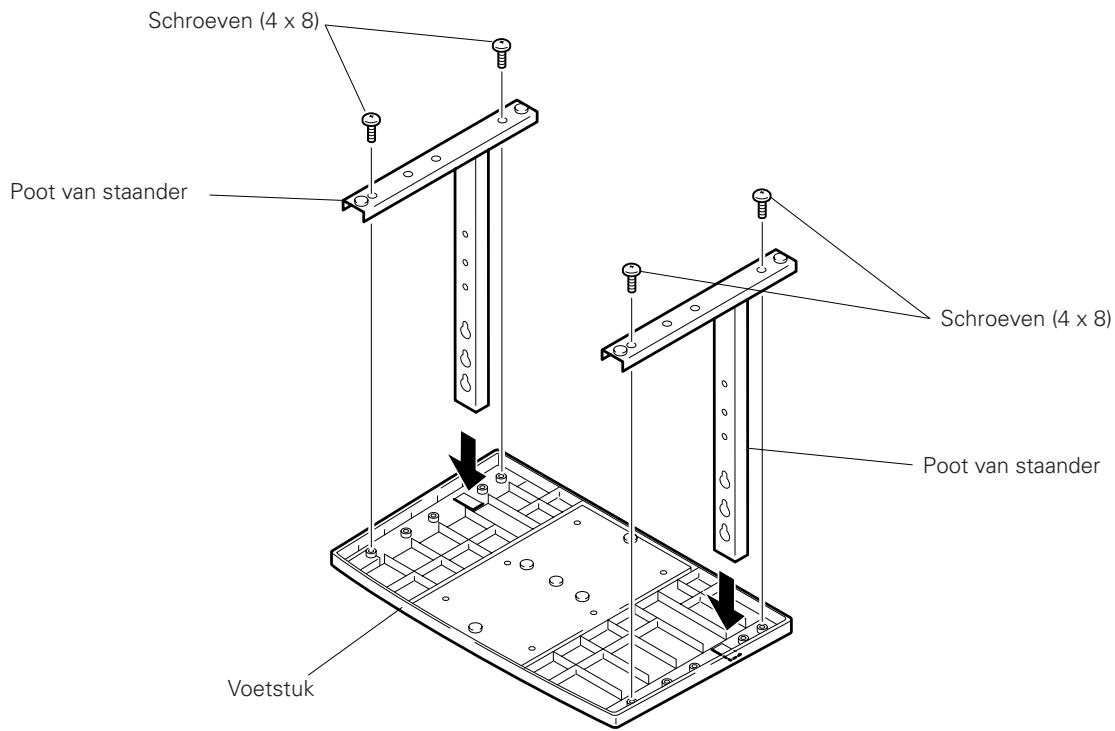

Stappen van samenstelling

1. Draai het voetstuk om zodate de andere kant boven is.
2. Voeg de poten aan het voetstuk.
3. Gebruik de inclusieve schroeven voor het stabiliseren van de poten.

2. Staander aan het plasmaschem voegen

Normale installment

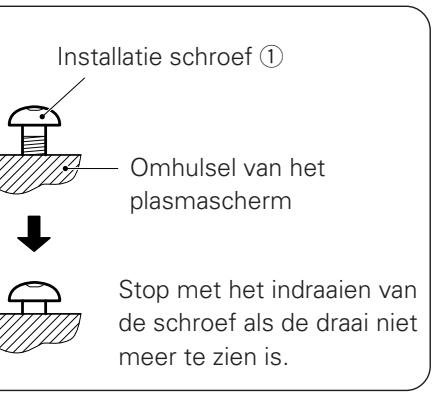

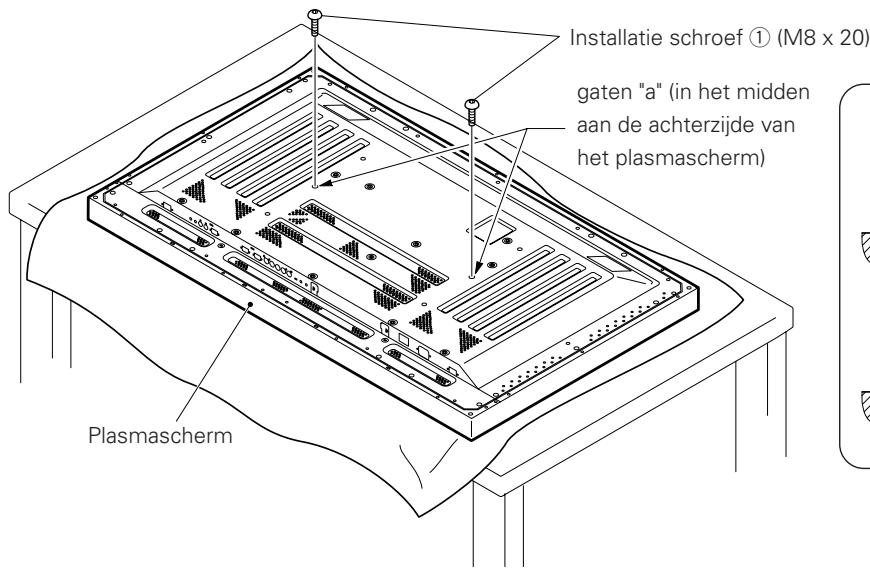

Stap 1. Terwijl het plasmascherm neerligt,zet en verveilig de twee installmentie schroeven ① (M8x20) in gaten "a" die op het omhulsel van het plasmascherm verplaatst zich. Bij dit punt draai deze schroeven ① alleen aan totdat de draailijnen van het zijdegezien al Niet meer zichtaar zich (Als u de schroeven volledig indraait is het onmogelijk om het plasma scherm eraan te voegen).

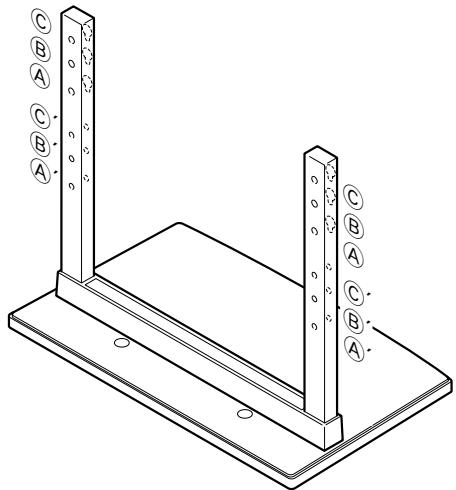

• Betreffend de schroefgaten van de staanderpoot als de staander als tafelstand gebrukt worden.

Tafel: schroefgaten in de poten bij toepassing als tafelstandaard

Type plasmaschem	Bijzonderheden	Te gebruiken schroefgaten
50"	Normaal gebruik	(B, B')
	Met extra luidsprekers aan weerszijden van het scherm
43"	Zonder extra luidsprekers	(A, A')
	Met extra luidsprekers aan weerszijden van het scherm
	Met extra luidsprekers onder het scherm	(B, B')

Opmerkingen: De gaten en ^ zijn bedoeld voor het bevestigen van afzonderlijk leverbare extra's e.d.

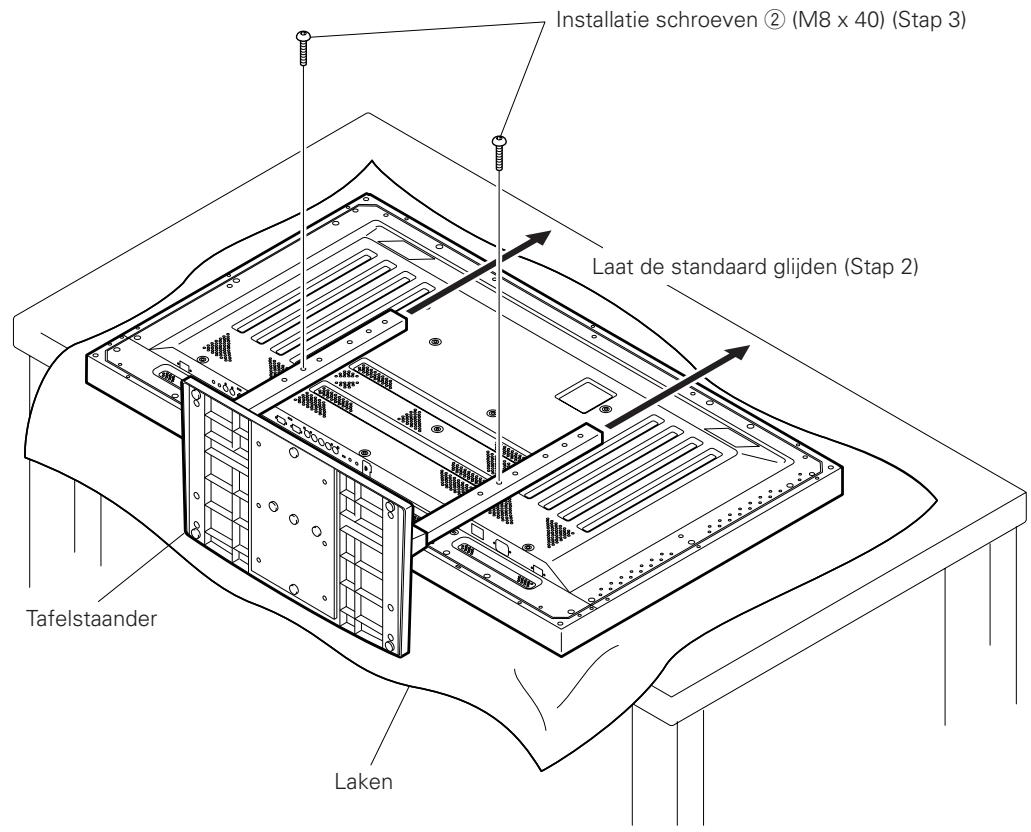

Stap 2. Zoals het figuur het LAST ZEN, haak de gaten van de staanderpoten (A of B in beide buizen) aan de schroefkoppen van de installmentie schroeven 1, daarna LAST de staander boven glijden in derichting van het plasmaschem totdat het de installmentie schroeven 1 aanraakt (als het met het scherm samengesteld is, za de staander Nieteer dan 19mm glijden.)

Stap 3. verplaats de installmentie schroeven ② (M8x40) door de staanderpoten en snoer de installmentie schroeven in met behulp van de zeshoekige draai (gebruik de juiste combinaties van gaten: - ' en - ^ ).

Stap 4. Snoer de installmentie schroeven ① veilig in met de zeshoekige draai.

1. Zet een laken of een beschemend bedekking neer om het scherm van schrammen of schade te beschemen.
2. Stel het plasmascherm samen alleen als het op een tafel of op een dergelijkke oppervlak plat ligt.
3. Steek de schroevenrechtstandig in de gaten en draai ze aan. Draai de schroeven Niet vaster dan nodig is.
4. Beweeg de staander zo dat de schroefgaten en de moeren, die de staander aan het scherm verbinden, precies in een lijn staan.
5. Het beeldscherm heeft een schermmaat van 50" en weegt ongeveer 40kg . Het scherm is ondiep en daardoor vier onstabel. Daarom zijn voor de montage en installmentie tenminste twee Personen nodig.

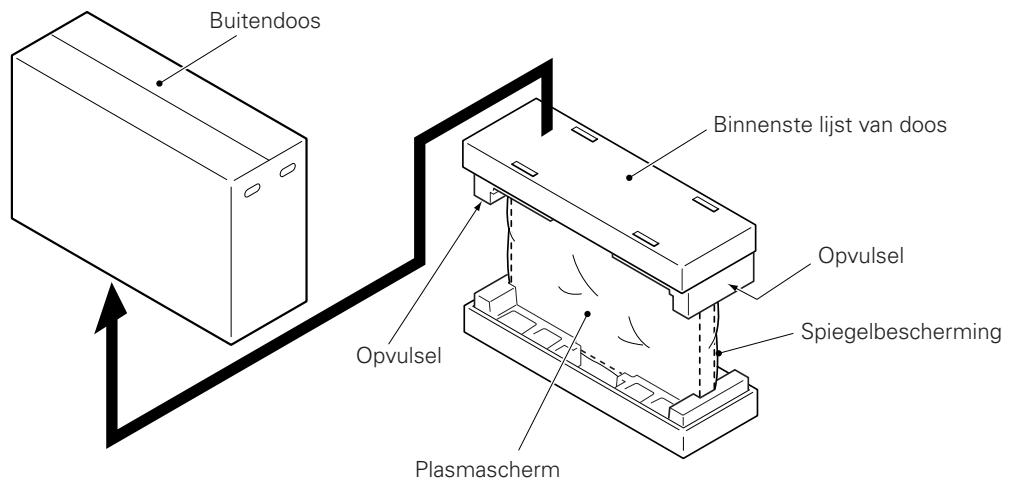

■Instructies voor het gebruik van de verpakking van het hoofdschemm om het als staander latent functioneren (de figuur toont het beeldschemm van 50")

• De werkking van het plasmascherm verpakking

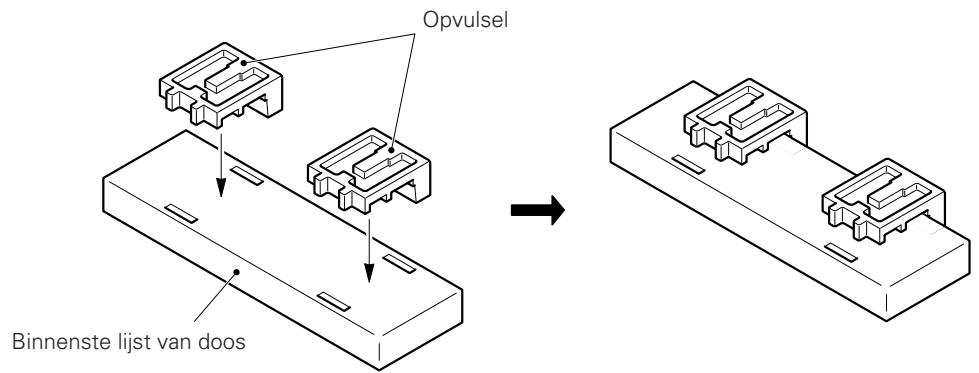

Stap 1. Stel een staander voor het plasmascherm samen, gebruik de binnenste lijst van de doos en de opvulsels volgens het bovenstaande figuur (alle opvulsels zijn hetzelfde).

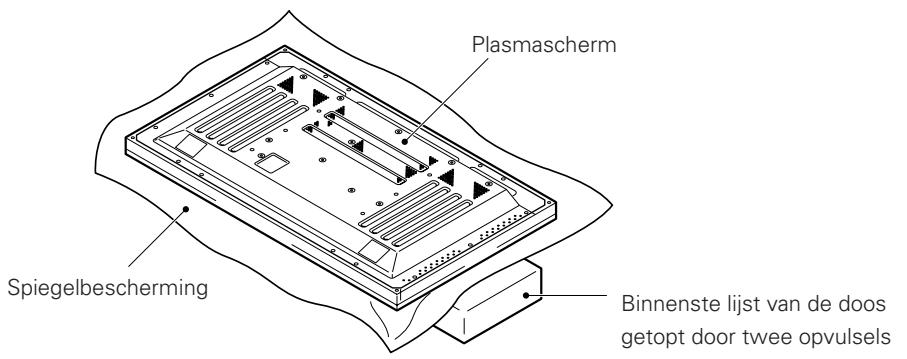

Stap 2. Zet het plasmascherm op de opvulsels neer zoals het figuur het hieronder LASTZien.

Stap 3. Volg de instructies in stappen 1-4 onder de titel "Normale installaties" om de staander aan het plasmaschem kunnen voegen.

3. Nadat de staander samengesteld is, maar de staander aan de vloer vast zodat het Niet omvalt.

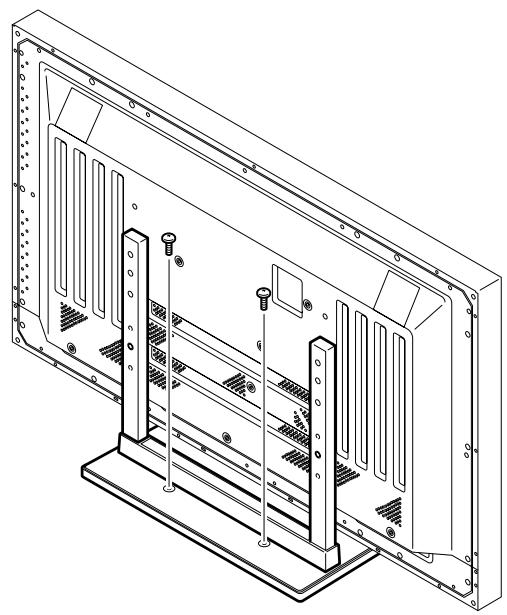

■ Stabilising aan de vloer

• Gebruik schroeven (worden apart verkocht) voor het aanvoegen en stabiliseren van de staander.

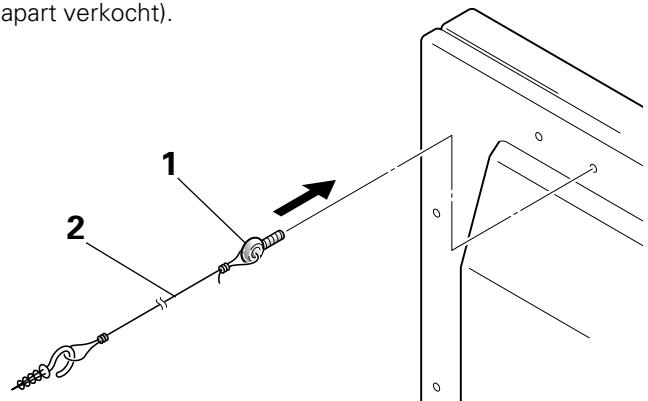

Toepassingsvoorbeeld van de stabilisatieschroeven (de figuur toont het beeldscherm van 50''

1. Bevestig de bij de staander geleverde stabilisatieschroefbauten aan het plasmaschem.
2. Stabiliser het scherm door het aan de muur verbinden of met een serke touw gegen een balk vastmaken. (Herhaaldezelfde stappen van de zichkant om desamenstelling van beiden kanten te stabiliseren.)

Gebruik snoer en haken die op de markt te koop zijn (worden apart verkocht).

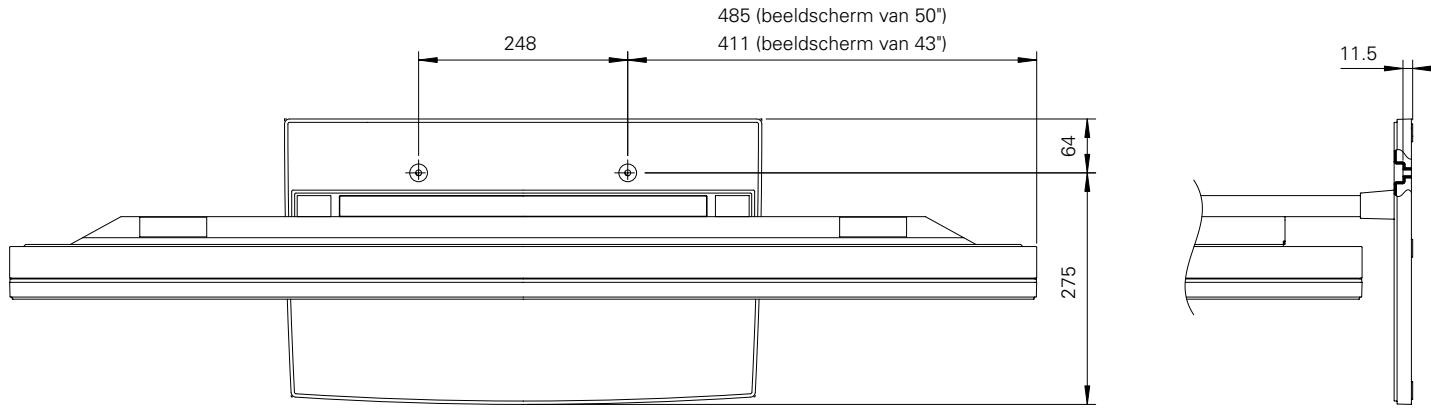

■ Installatie coördinatas voor de schroeven die bij het stabiliseren van de staander aan de vloer gezruikt worden.

*Als de staander aan de vloer gestabiliseerd worden, gebruik M6 dat de lengte van 20mm heeft.

Eenheid : mm

■ Specifications

Dimensies 566 (L) x 508 (A) x 339 (P) mm

Gewicht 4.0 kg

42.9 kg (wonneer het beeldscherm van 50" is gemonteerd)

35.5 kg (wanneer het beeldscherm van 43" is gemonteerd)

Diagram van dimensie

Uenheid: mm

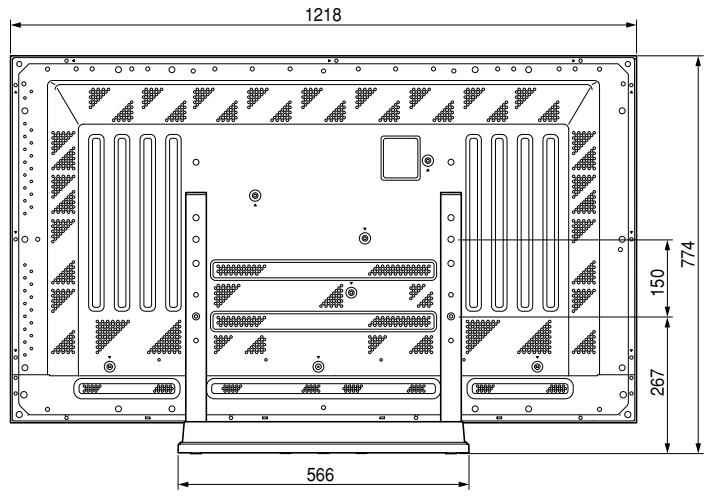

Beeldscherm van 50'' bij normal gebruik (zonder afzonderlijk leverbare luidsprekers)

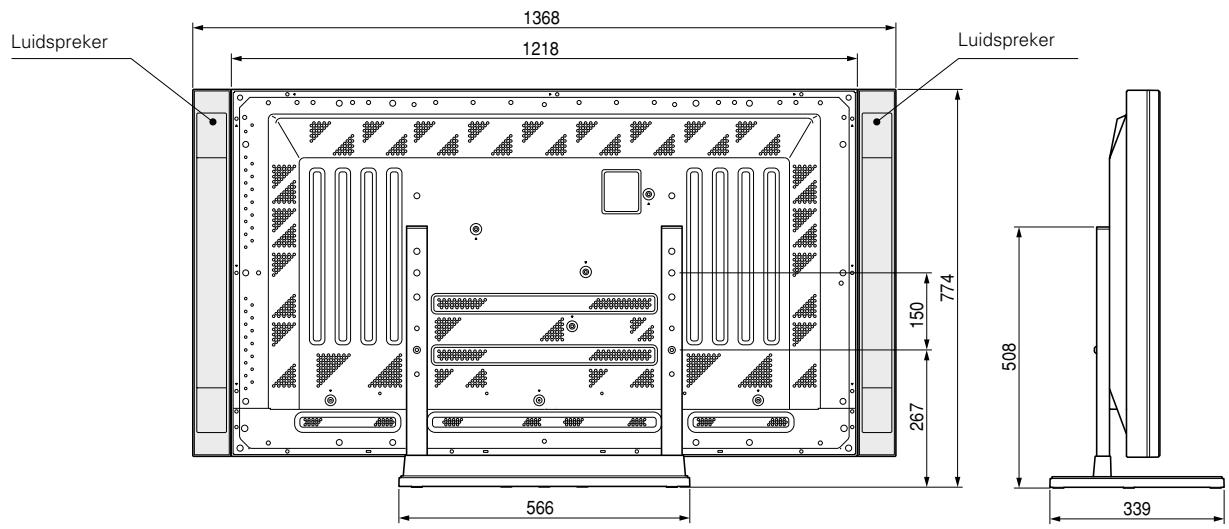

Beeldscherm van 50'' met aan weerszijden gemonteerde, afzonderlijk leverbare luidsprekers

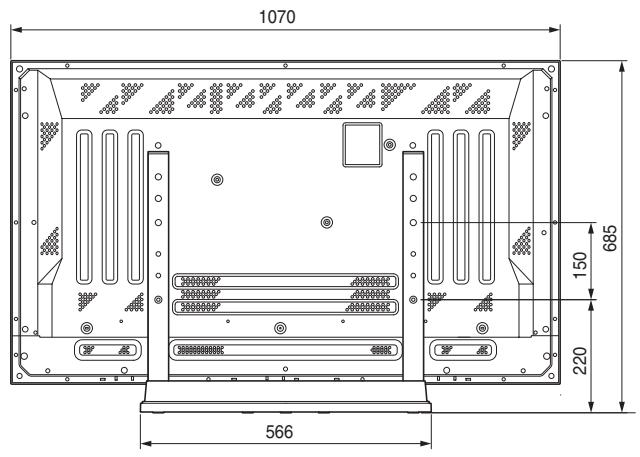

Beeldscherm van 43" zonder afzonderlijk leverbare luidsprekers

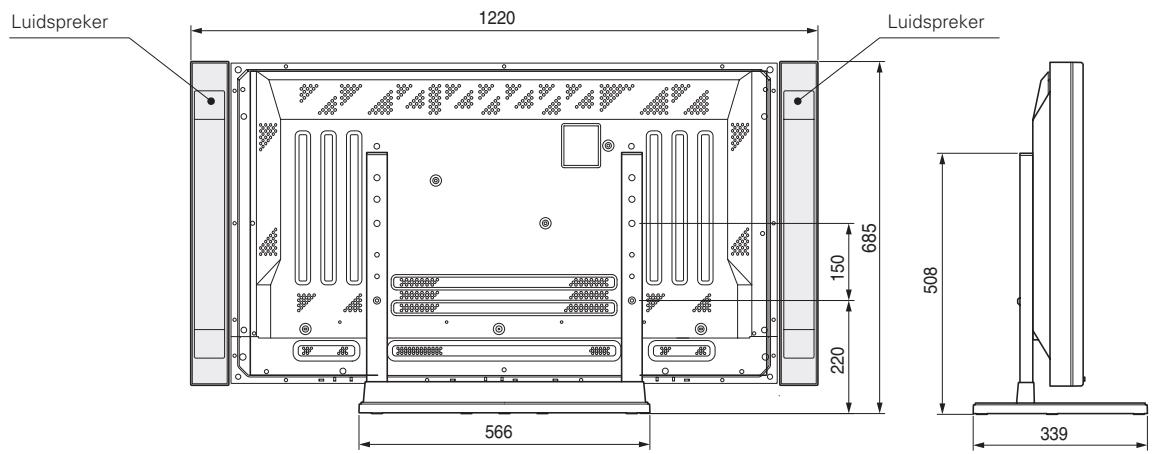

Beeldscherm van 43" met aan weerszijden gemonteerde, afzonderlijk leverbare luidsprekers

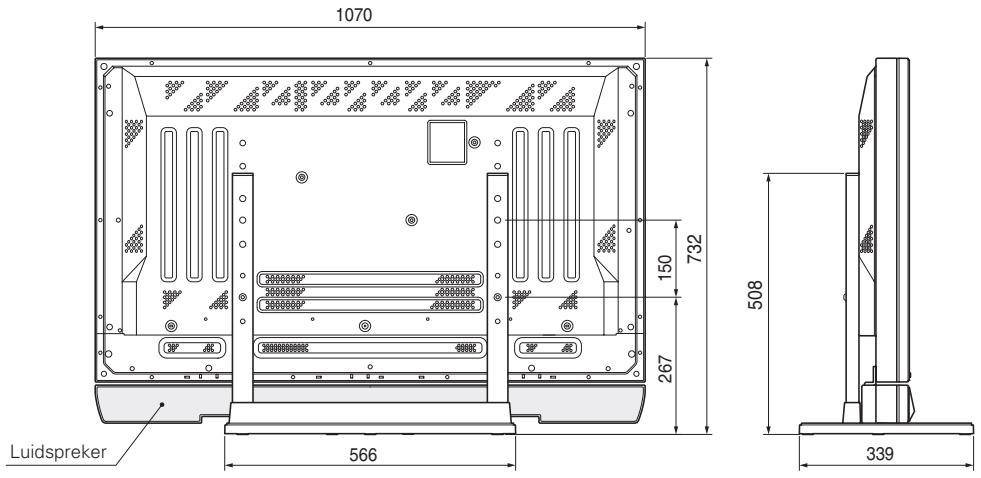

Beeldscherm van 43" met aan de onderzijde van het scherm gemonteerde, afzonderlijk leverbare luidsprekers

Uitgeveen door Pioneer Corporation. Copyright © 2001 Pioneer Corporation. All rechten voorbehonden.
