PDK-TS07 - Accessoire audio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de dessus de table pour écran plasma
Marque	PIONEER
Modèle	PDK-TS07
Dimensions (L x H x P)	566 x 508 x 339 mm
Poids du support	4,0 kg
Poids total avec écran 50 pouces	42,9 kg
Poids total avec écran 43 pouces	35,5 kg
Compatibilité écrans	Écrans plasma Pioneer 43 et 50 pouces
Matériau	Acier ou métal
Accessoires inclus	Couverture de base, 2 piliers, clé hexagonale, vis (4x8), boulons d'installation (M8x20, M8x40), boulons de stabilisation
Fixation au sol	Possible (vis non fournies)
Nombre de personnes requises pour l'installation	2 personnes minimum
Outils nécessaires	Clé hexagonale fournie, vis de fixation (si fixation au sol)
Sécurité	Installer sur surface plane et stable, couper l'alimentation avant installation
Entretien	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Réparabilité	Pièces détachées disponibles auprès du fabricant
Garantie	Consulter le certificat de garantie fourni avec le produit
Pays d'origine	Non précisé
Utilisation prévue	Support pour écran plasma Pioneer à usage intérieur

FOIRE AUX QUESTIONS - PDK-TS07 PIONEER

Quels écrans sont compatibles avec ce support ?

Ce support est conçu exclusivement pour les écrans plasma Pioneer de 43 et 50 pouces. N'utilisez pas ce support avec d'autres marques ou tailles.

Quel est le poids maximal supporté ?

Le support peut supporter un poids total allant jusqu'à 42,9 kg avec un écran 50 pouces et 35,5 kg avec un écran 43 pouces. Le support lui-même pèse 4,0 kg.

Faut-il percer des trous pour l'installation ?

Non, le support se fixe directement sur l'écran à l'aide des boulons d'installation fournis. Aucun perçage n'est nécessaire. Pour la fixation au sol, des vis (non fournies) peuvent être nécessaires.

Comment fixer le support au sol ?

Utilisez des vis (vendues séparément) pour fixer le support au sol. Insérez les vis dans les emplacements prévus à cet effet sur le dos de l'écran et fixez-le à un mur ou une poutre avec une corde solide (non fournie).

Puis-je utiliser ce support avec un écran d'une autre marque ?

Non, Pioneer décline toute responsabilité en cas d'utilisation avec d'autres marques. Le support est conçu spécifiquement pour les écrans plasma Pioneer.

Que faire si une vis manque dans l'emballage ?

Contactez votre revendeur ou le service client Pioneer pour obtenir des pièces de rechange. Utilisez uniquement les vis fournies pour garantir la sécurité.

Le support est-il livré avec des instructions détaillées ?

Oui, une notice d'utilisation est incluse dans l'emballage. Elle décrit les étapes d'assemblage et les précautions de sécurité. Vous pouvez également la télécharger gratuitement sur notice-facile.com.

Puis-je installer le support seul ?

Non, l'installation doit être effectuée par au moins deux personnes en raison du poids et de la taille de l'écran. Une seule personne pourrait provoquer des blessures ou endommager l'équipement.

Comment nettoyer le support ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Y a-t-il une garantie ?

Oui, le produit est couvert par la garantie Pioneer. Consultez le certificat de garantie fourni dans l'emballage pour les conditions et la durée.

MODE D'EMPLOI PDK-TS07 PIONEER

PDK-TS07

Merci d'avoir acheté ce produit Pioneer.

Nous vous invitons à lire les informations utiles à l'utilisation et à l'installation de ce produit. Après avoir lu attentivement ces instructions, rangez-les soigneusement afin de vous en servir pour de futures références.

Attention

Ce signe symbolise un risque ou un danger qui peut provoquer des blessures ou des dommages matériels.

Installation

• Consultez votre distributeur si vous rencontrez quelles difficultés avec cette installation.
• Pioneer décline toute responsabilité en cas de mauvaise installation et utilisation, de modification ou de catastrophes naturelles.

Attention

1. Ce support de dessus de table est exclusivement conçu pour l'affichage de plasma fabriqué par Pioneer.
2. N'utilisez ce support que pour des affichages de plasma ou dans un but indiqué. Ce support ne devrait pas être modifié, mais seulement utilisé pour des affichages de plasma.
3. Une mauvaise installation provoquerait la chute du support, causant de sérieuses blessures. Assurez-vous que l'affichage de plasma se trouve à plat pendant que vous le reliez à l'affichage principal.
4. Emplacement de l'installation

Assurez-vous d'installer le support dans un endroit qui peut largement supporter le poids combiné du support et de l'affichage. Cet emplacement devrait être une surface complètement plate et stable.

Prenez les précautions nécessaires en installant le support pour s'assurer que le poids de l'affichage est également réparti dans tout le support.

(c) N'installez pas ce support dehors, près d'un courant chaud ou d'une plage. (d) Installez ce support dans un endroit à l'abri des vibrations ou des chocs.

1. Assemblez le support suivant toutes les instructions et le stabilisez solidement avec des vis à tous les emplacements indiqués.

Après l'installation de l'affichage, la chute du support a causé des dégâts dans certains cas ou dans des situations similaires.

(b) Pour s'assurer de la bonne installation de l'affichage, elle devrait être faite par plus de deux personnes. (c) Avant l'installation, coupez le courant pour l'affichage et les périphériques, puis retirez la prise de cordon de secteur de la prise de courant.

Vérifiez que vous avez toutes les pièces

Couverture de base.... 1

- Piliers du support (gauche et droite semblables).....2

- Clé hexagonale 1

Vis (4 × 8) 4

- Boulons d'installation ① (M8 x 20) 2

Boulons d'installation ② (M8 x 40) 2

Boulons de stabilisation 2

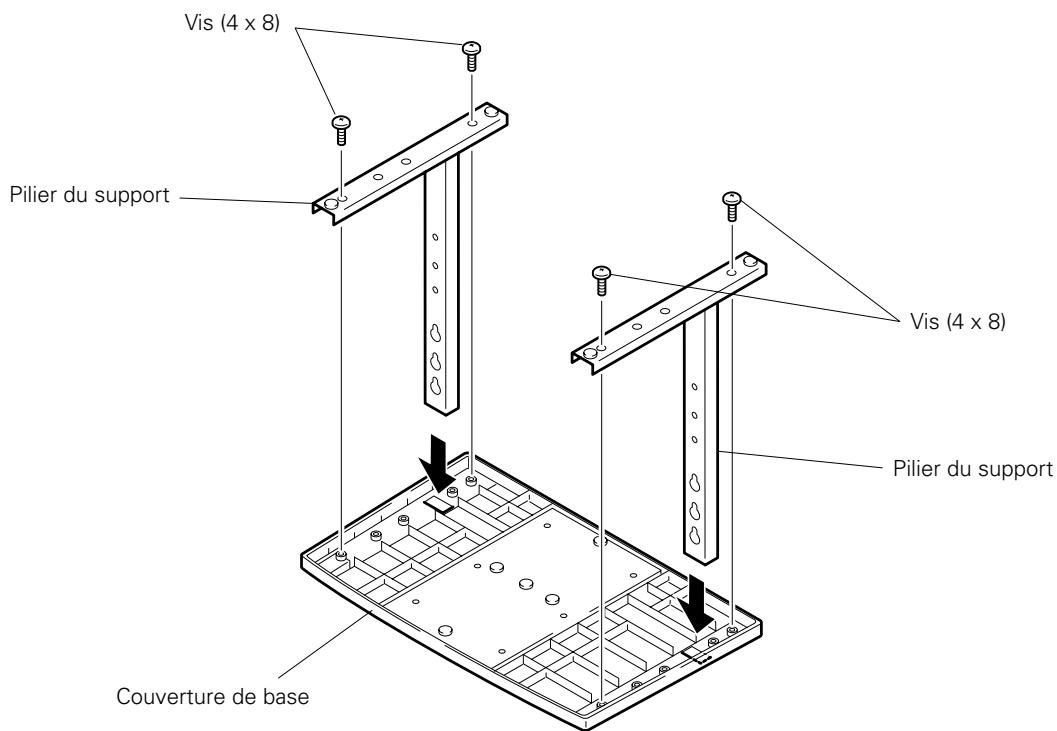

Étapes d'assemblage

1. Tournez la couverture de base afin que le côté en dessous fasse face vers le haut.
2. Insérez les piliers du support dans la couverture de base.
3. Utilisez les vis incluses pour stabiliser les piliers du support.

Installation normale

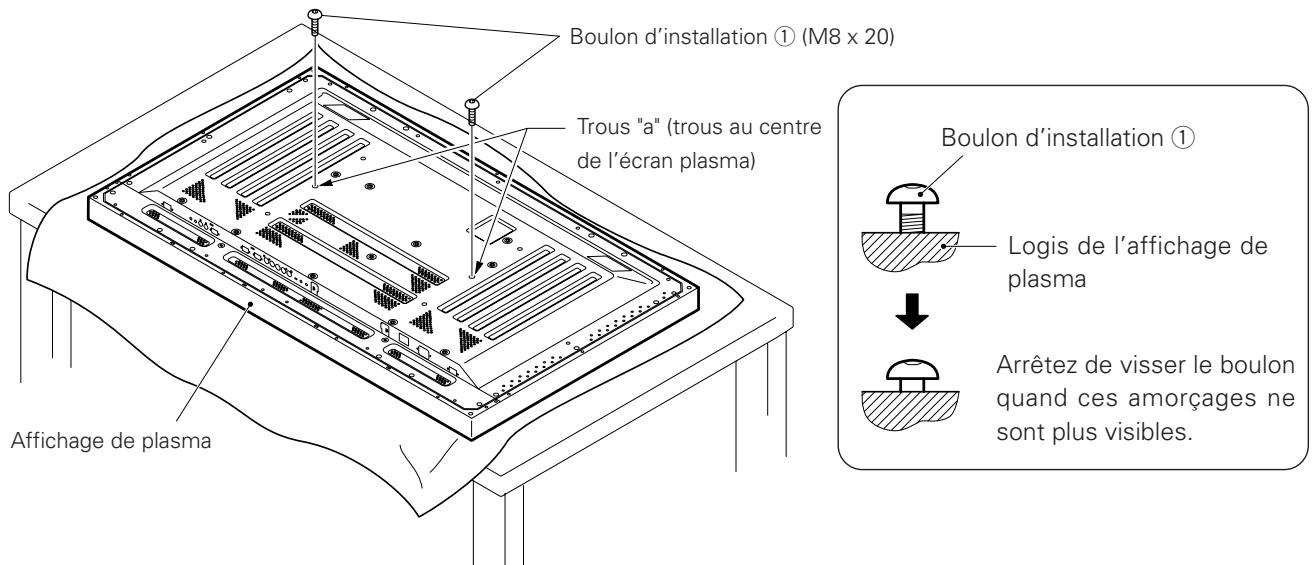

Etape 1. Avec l'affichage de plasma se trouvant à plat, insérez et fixez les 2 boulons d'installation (M8x20) dans les trous "a" situés dans le logis de l'affichage de plasma.

À ce point, serrez ces boulons ① seulement jusqu'à ce que les amortisseurs ne soient plus visibles, vu du côté (Vous ne pourriez pas attacher l'affichage si les boulons sont complètement vissés).

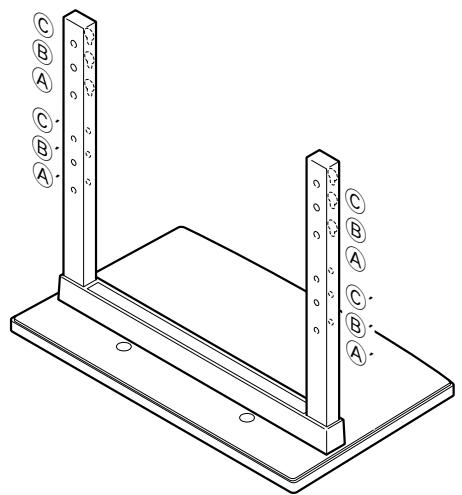

Vue des trous de vis du pilier du support quand ce dernier est utilisé comme support de surface de table.

Table : Les trous de vis du pilier de support quand ce dernier est utilisé comme support de surface de table

Modèle d'écran plasma	Spécificités	Trous de vis utilisés avec orientation de support
50 pouces	Utilisation normale	(B, B')
	Avec haut-parleurs optionnels fixés aux deux côtsés de l'écran
43 pouces	Sans haut-parleurs optionnels	(A, A')
	Avec haut-parleurs optionnels fixés aux deux côtsés de l'écran
	Avec haut-parleurs optionnels fixés au bas de l'écran	(B, B')

Remarque: Les trous sont destinés à des options d'attachment disponibles séparément etc.

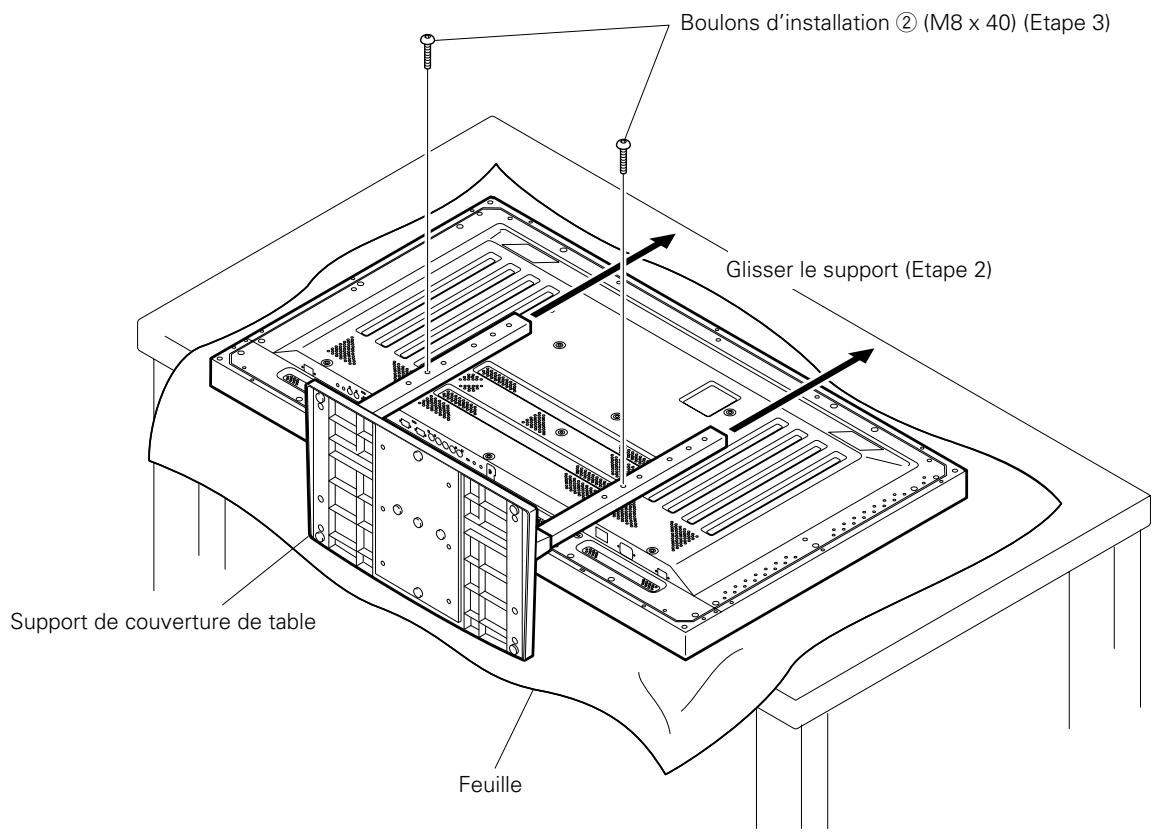

Etape 2. Comme représenté sur la figure, accrochez les troughs de piliers du support (tube A ou bien B) sur les têtes de vis des boulons d'installation ①. Puis glissez le support vers le haut à l'affichage de plasma principal jusqu'à ce qu'il rencontre les boulons d'installation ① (une fois assemblé avec l'affichage, le support ne glissera pas plus de 19 mm). Etape 3. Passez les boulons d'installation (2) (M8x40) par les piliers du support et serrez-les proprement avec la clé hexagonale (Les orifices doivent être utilisés selon la combinaison correcte : (A–A') et (B–B')). Etape 4. Serrez les boulons d'installation ① avec la clé hexagonale fournie.

Notes

1. Mettez une feuille ou une couverture de protection pour protéger l'affichage des égratignures et des dégâts.
2. Réunissez les différentes pièces seulement avec l'affichage de plasma se trouvant à plat sur une table ou une surface similaire.
3. Insérez verticalement les boulons dans les trous et serrez-les, sans toutefois appliquer une pression excessive, qui les serrerait plus fort que nécessaire.
4. Déplacez le support de sorte que ses trous de vis et les écrous qui relient l'affichage principale s'alignent correctement.
5. L'écran est un modèle de 50 pouces, qui pèse environ 40 kilogrammes et a peu de profondeur, ce qui le rend très instable. Pour cette raison, il y a besoin d'au moins deux personnes pour le montage et l'installation.

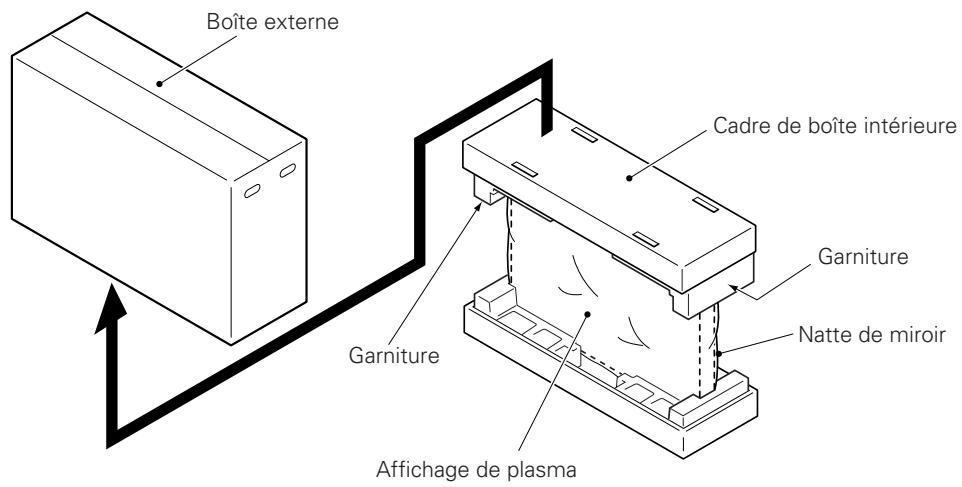

Instructions pour l'usage du matériel d'emballage de l'affichage principal comme un support pour le travail sur l'affichage (l'écran de 50 pouces est présenté sur la figure)

• Emballage de l'affichage principal de plasma

Etape 1. Construisez le support pour à l'aide du cadre de boîte intérieure et des garnitures représentées sur la figure ci-dessus (toutes les garnitures sont identiques).

Etape 2. Placez l'affichage de plasma vers le bas sur les garnitures comme représenté sur la figure ci-dessous. Etape 3. Suivez les instructions dans les étapes 1-4 dans "installation normale" pour rattacher le support à l'affichage de plasma.

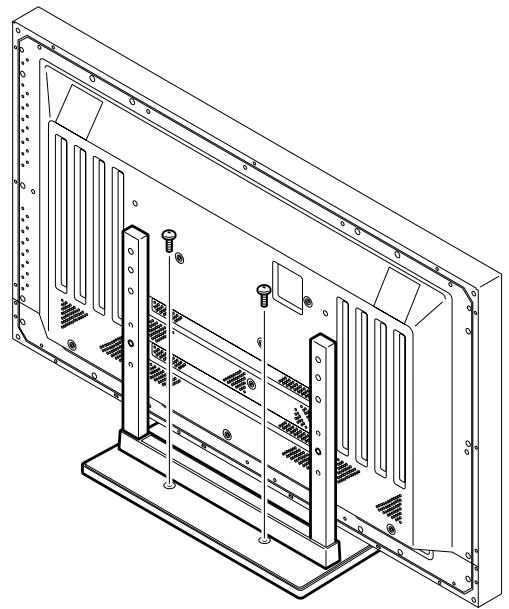

Fixation au sol

• Utilisez des vis (vendues séparément) pour rattacher et fixer le support.

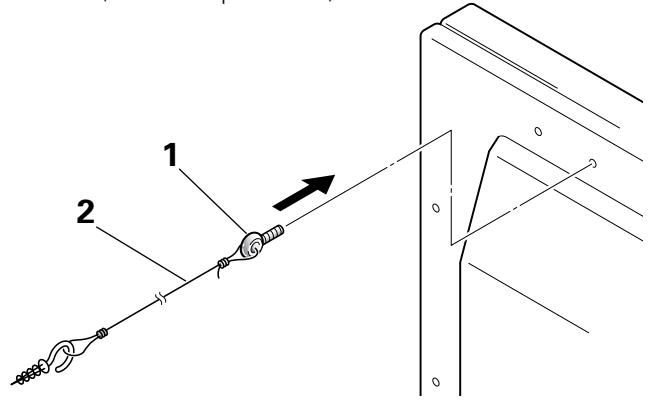

Modèle d'utilisation des boulons de fixation (le modèle de 50 pouces est représenté sur la figure)

1. Insérez les vis fournies avec le support dans les emplacements prévus à cet effet sur le dos de l'écran.
2. Fixez l'affichage en le reliant à un mur ou un faisceau vertical à l'aide d'une corde solide. (Répétez les mêmes étapes littéralement pour fixer l'assemblage à gauche et à droite)

Utilisez la corde et les crochets qui sont disponibles sur le marché (vendus séparément)

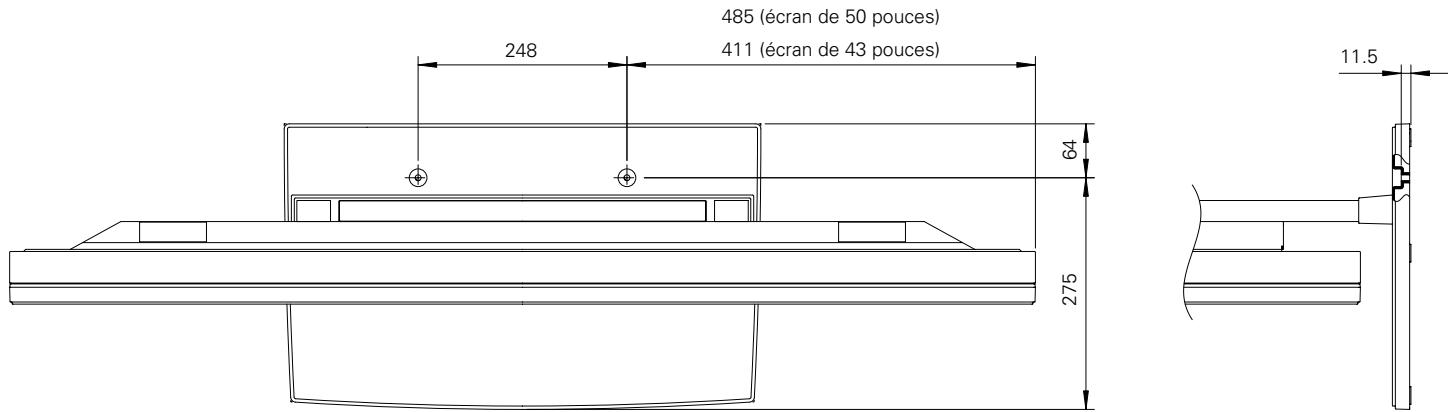

Coordination de l'installation des vis utilisées pour fixer le support au sol

*Pendant que vous fixez le support au mur, utilisez M6 avec une longueur au-dessus de 20 mm. Unités : mm

Spécificités

Dimensions 566 (W) x 508 (H) x 339 (D) mm

Poids 4,0 kg

42,9 kg (si l'écran plasma de 50 pouces est fixé)

35,5 kg (si l'écran plasma de 43 pouces est fixé)

Dimensions du schéma

Unités: mm

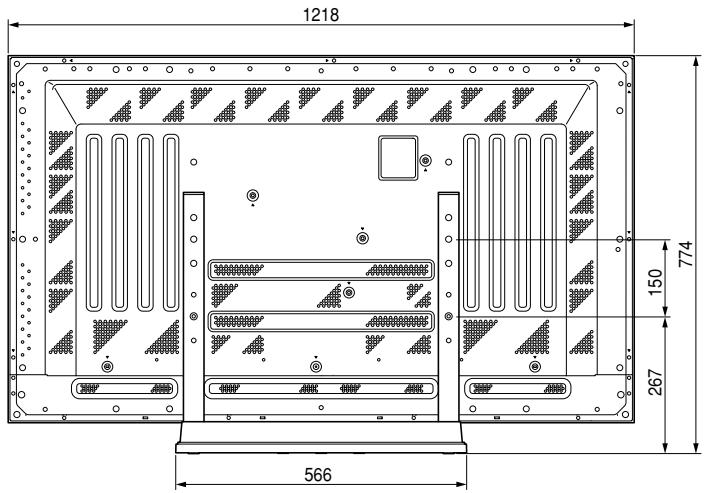

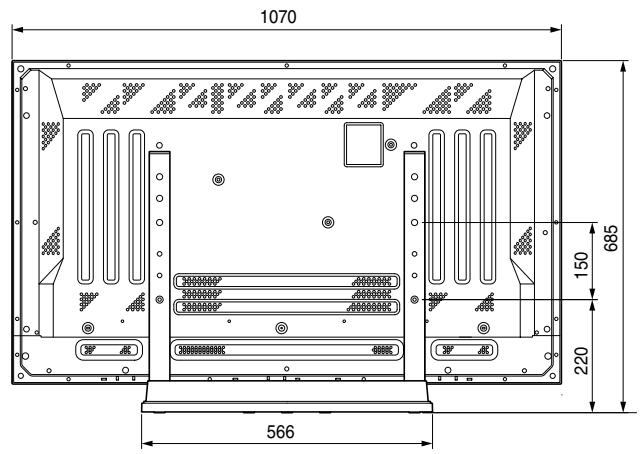

L'écran de 50 pouces sous utilisation normale (sans haut-parleurs optionnels)

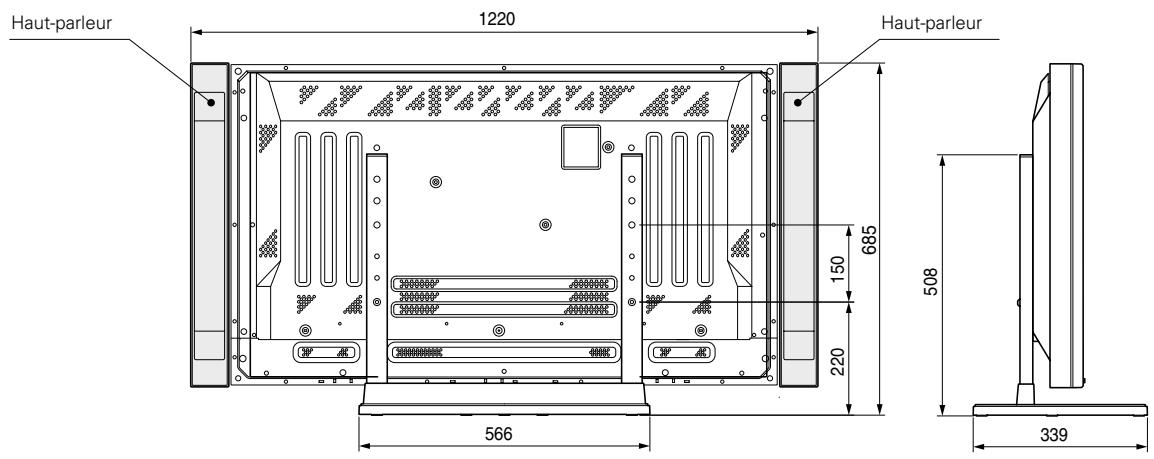

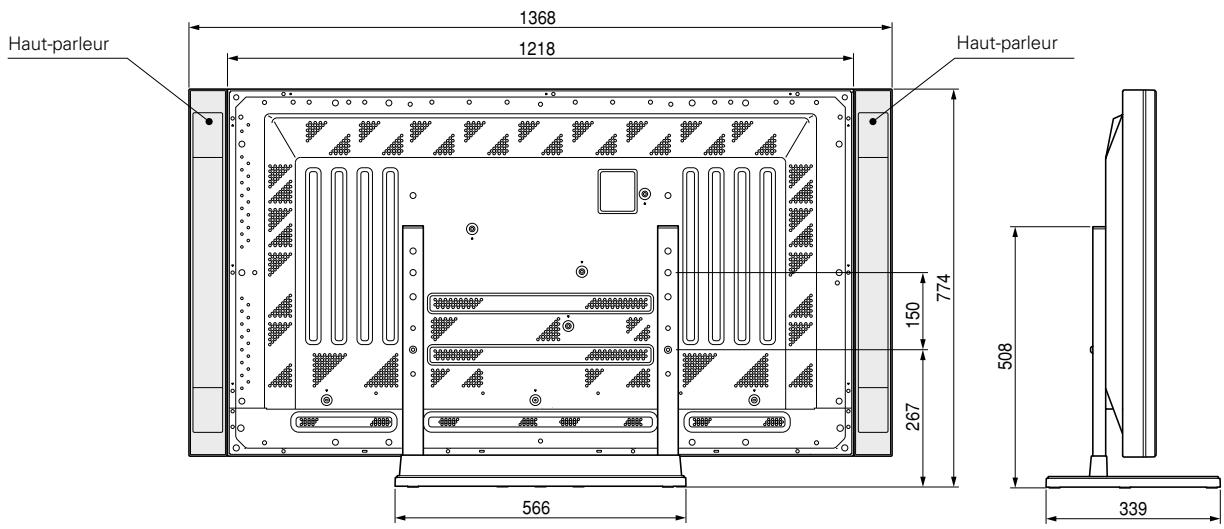

L'écran de 50 pouces avec haut-parleurs optionnels fixés aux deux côtés de l'écran

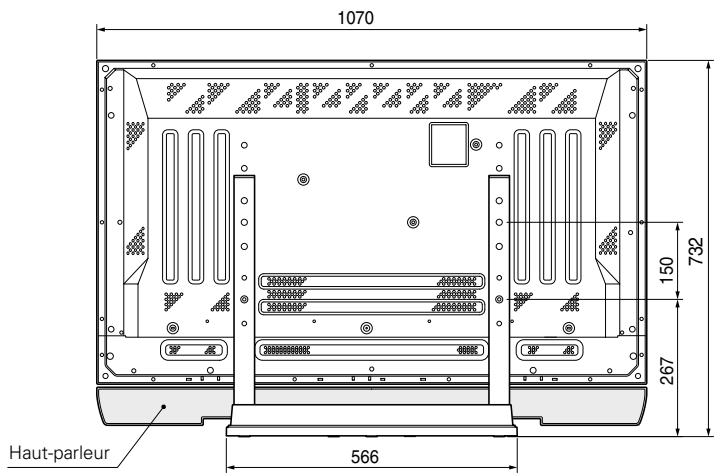

L'écran de 43 pouces avec haut-parleurs optionnels fixés au bas de l'écran

Tous droits de reproduction et de traduction réservés.
