用户手册 PC-E MICRO NIKKOR 45MM F-2.8D ED NIKON

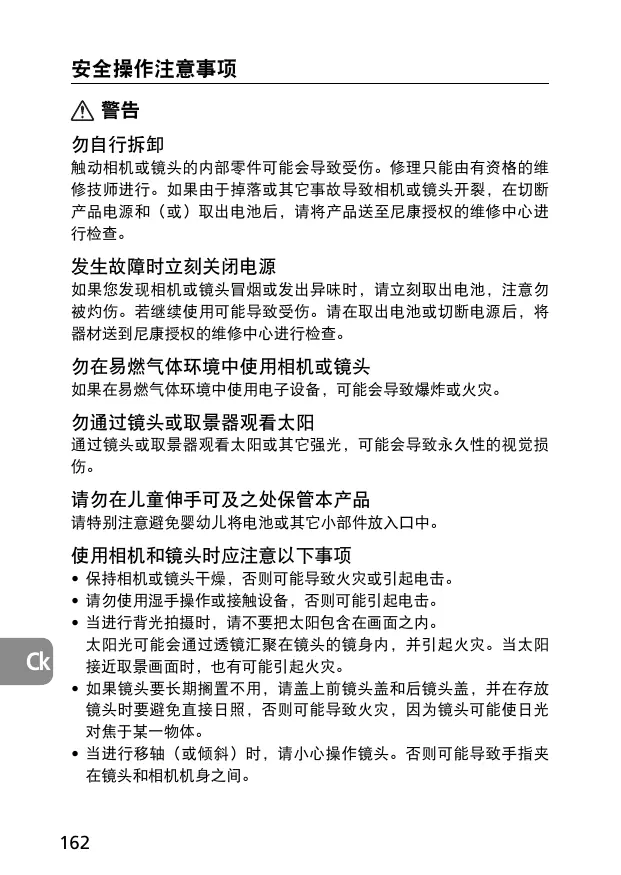

触动相机或镜头的内部零件可能会导致受伤。修理只能由有资格的维 修技师进行。如果由于掉落或其它事故导致相机或镜头开裂，在切断 产品电源和（或）取出电池后，请将产品送至尼康授权的维修中心进

发生故障时立刻关闭电源 如果您发现相机或镜头冒烟或发出异味时，请立刻取出电池，注意勿 被灼伤。若继续使用可能导致受伤。请在取出电池或切断电源后，将 器材送到尼康授权的维修中心进行检查。 勿在易燃气体环境中使用相机或镜头 如果在易燃气体环境中使用电子设备，可能会导致爆炸或火灾。 勿通过镜头或取景器观看太阳 通过镜头或取景器观看太阳或其它强光，可能会导致永久性的视觉损

请勿在儿童伸手可及之处保管本产品 请特别注意避免婴幼儿将电池或其它小部件放入口中。 使用相机和镜头时应注意以下事项

• 保持相机或镜头干燥，否则可能导致火灾或引起电击。
• 请勿使用湿手操作或接触设备，否则可能引起电击。
• 当进行背光拍摄时，请不要把太阳包含在画面之内。 太阳光可能会通过透镜汇聚在镜头的镜身内，并引起火灾。当太阳 接近取景画面时，也有可能引起火灾。
• 如果镜头要长期搁置不用，请盖上前镜头盖和后镜头盖，并在存放 镜头时要避免直接日照，否则可能导致火灾，因为镜头可能使日光

• 当进行移轴（或倾斜）时，请小心操作镜头。否则可能导致手指夹 在镜头和相机机身之间。

1 镜头遮光罩 2 镜头遮光罩接头 3 镜头遮光罩设定 4 镜头遮光罩安装 5 距离标志 6 景深刻度 7 距离刻度 8 对焦环 9 光圈环 0 光圈刻度

本镜头为反焦距型透视控制（PC）镜头，可让您突出或矫正远近 透视，或者控制景深。还可让您矫正由于相机角度造成的变形。 此外，当拍摄对象平面与相机不平行时，您可利用镜头的倾斜及 移轴结构获取整个拍摄对象平面的对焦。

• 本镜头具有自动光圈控制功能。当将其装在尼康D3、D700或 D300相机上时，用户无需操作收缩光圈按钮即可使用所有曝光

• 当本镜头装在有3D矩阵测光能力的尼康相机上时，由于此时镜 头会将拍摄对象距离信息传送到相机机身上（不带倾斜及/或移 轴），因而还可进行更精确的曝光控制（装在相机上时具有最

• 采用1片ED（超低色散）镜片可有效地消除色差，从而确保图像 清晰。同时，又利用9片光圈叶片形成一个近乎圆形的光圈开 孔，使拍摄对象前后焦点之外的景物形成舒心悦目的模糊影

• 部分镜片上涂覆的纳米结晶涂层（Nano Cystal Coat），确保在 晴天的户外，或是灯光照明的室内等各种拍摄场景，均可再现

• 镜头前方共计可以安装2盏SB-R200无线遥控闪光灯。
• 安装SB-R200时，请旋紧移轴松锁旋钮。否则SB-R200的重量 可能导致镜头向下移位。不建议在装有SB-R200的情况下对镜 头进行倾斜及/或移轴。 使用移轴／倾斜松锁按钮之注意事项 当转动移轴和倾斜松锁按钮以锁定镜头时，镜头将不会被完全 固定。此现象并不属于镜头故障，所以请注意不要在镜头被锁 定时强行转动移轴和倾斜松锁按钮以试图完全固定镜头，或强 行进行镜头的移轴和倾斜操作，否则将会损坏于镜头。

有些功能可能受到限制。详情请参阅您的相机说明书。

D3、D700、D300 D2系列、D1系列、 D200、D100、D80、 D70系列、D60、 D50、D40系列、 F6、F5、F4系列 、 F100、F90X、 F90系列、F80系列、 F75系列、F65系列、 Pronea 600i F70系列、F60系列、 F55系列、F50系列、 F-401x、F-401s、 F-401、F-801s、 F-801、F-601M、 F3AF、F-601、 F-501、Pronea S、 Nikon MF相机 （F-601M除外）

: 可能 — : 不可能 *1 当镜头移轴及/或倾斜时曝光将会不正确。 *2 P包括AUTO（通用程序）及可变程序系统。 *3 在收缩镜头光圈的情况下，关闭镜头电源或相机时（包括利用 自动测光关闭功能），光圈叶片会完全开启到最大光圈。此现 *4 收缩镜头光圈会激活AE-L（自动曝光锁定）。

*5 光圈叶片会随着按下快门按钮而开启和关闭，连拍时的曝光将 *6 在收缩镜头光圈的情况下，关闭镜头电源或相机时（包括利用 自动测光关闭功能），镜头光圈会保持在收缩设定。当再次 打开相机或轻轻按下相机快门释放按钮时，光圈叶片会随之 再次开启而后关闭。此现象并非故障。 *7 在收缩镜头光圈的情况下，当利用自动测光关闭功能关闭相机 时，请在拍摄之前轻轻按下快门按钮在相机的LCD显示屏或取 景器中显示所选的光圈值。否则当完全按下快门按钮时可能

• 通过按下收缩光圈按钮，镜头光圈可从最大光圈收缩到选定的 光圈。再次按下该按钮可完全开启光圈。无论光圈是否收缩， 均请查看相机取景器或从镜头前方查看光圈。
• 取消光圈收缩之后，即使处于最大光圈，相机机身上仍然显示

• 当使用D3、D700或D300相机时，即使光圈完全开启（最大光 圈），拍摄之前通过按下快门按钮，光圈仍然会自动收缩到选 定的光圈。通过按下收缩光圈按钮收缩镜头光圈之后，关闭镜 头电源或相机时（包括利用自动测光关闭功能），光圈收缩会 被取消且光圈叶片完全开启到最大光圈。

• 本镜头为手动对焦镜头，即使相机对焦模式设为自动对焦模式

• 旋转对焦环，相机机身的LCD屏和取景器上即会显示有效光圈。
• 使用倾斜/移轴功能可能导致部分晕映或者轻微的色彩变化。 （晕映是指影像的周边出现的变暗的现象。）
• 本镜头装在尼康数码单镜反光（尼康DX格式）相机，如D2系列 和D300上时，镜头画面的角度变成34°50′并且其35 mm相当 的焦距约为67.5 mm。

• 如果镜头安装橡皮垫圈损坏，请务必让附近的尼康授权的经销

• 在低温情况下，相机应该使用新的或充满电的电池。

a 转动移轴及倾斜旋钮将移轴值及倾斜量设为0。（图2） 注: 当使用倾斜、移轴及/或旋转且没有锁定各个旋钮时，应避免 将镜头安装到相机上或将镜头从相机上卸下。否则可能导致 手指被夹在镜头和相机机身之间。

b 设定倾斜及移轴旋钮。（图3） 注: 过度转动旋钮可能会损坏旋钮。

c 关闭相机电源，将镜头及相机上的安装标志对准，然后逆时针扭 动镜头，直至锁紧到位为止。（图

• 当相机电源打开的情况下将镜头 安装到相机时，可能会导致相机

将镜头遮光罩上的镜头遮光罩接头标志 （ ）（两个标志中的一个）对准镜头上 的镜头遮光罩安装标志，然后顺时针转动 镜头遮光罩，直至听到咔嗒声转不动为止 （图5）。

• 为了便于装卸镜头遮光罩，应抓住其底座 （镜头遮光罩接头标志周围）而不是外缘。

旋转对焦环时，相机LCD屏和取景器上显示的光圈值可能不同于 镜头光圈环上所设定的光圈值。此时，LCD屏或取景器上显示的

当使用尼康D3、D700或D300相机时 a 转动移轴及倾斜旋钮将移轴值及倾斜量设 为0。（图2） b 设定相机的曝光模式。 c 在A或M曝光模式下，请使用光圈环或相 机的指令拨盘设定光圈。当使用相机的指 令拨盘时，请将光圈设为最小光圈锁定 （L）（图6）。 在P或S模式下，请使用相机的指令拨盘设定光圈。

a 转动移轴及倾斜旋钮将移轴值及倾斜量设为0。（图2） b 将相机的曝光模式设为M。 c 按下收缩光圈按钮完全开启光圈，将光圈环设为“2.8”（最大 光圈），然后设定快门速度获取正确的曝光。 d 转动光圈环设定所需的光圈，并以相同数量的变化级数改变快

• 将光圈环设为最小光圈锁定（L）可使光圈固定在f/32（最小光 圈）（图6）。
• 即使使用可通过机身指令拨盘去设定光圈的相机，仍然要以镜 头的光圈环设定光圈。使用带有自选设定菜单“以镜头的光圈 环设定光圈”的相机时，则无需此项设定。 决定曝光（利用外置测光表） a 转动移轴及倾斜旋钮将移轴值及倾斜量设为0。（图2） b 将相机的曝光模式设为M。 c 使用镜头的光圈环或相机的指令拨盘设定所需的光圈，然后在 相机LCD屏上将光圈值输入到外置测光表决定曝光，并设定快 门速度。如果相机没有LCD屏，无法读取相机LCD屏上的光圈 值或无法决定曝光，请选择一个适合f-值的快门速度（p. 244）。使用本镜头，在最近的聚焦距离时，胶片（影像感光 器件）上的影像亮度将降低一个变化级数，有效f-值将增加一

• 当使用D3、D700或D300以外的相机时，即使使用可通过机身指 令拨盘去设定光圈的相机，仍然要以镜头的光圈环设定光圈。 使用带有自选设定菜单“以镜头的光圈环设定光圈”的相机

• 使用倾斜/移轴功能可能导致部分晕映。（晕映是指影像的周边 出现的变暗的现象。）为了避免这种现象，请在拍摄之前关闭 光圈（选择较大的f值）或进行曝光补偿。
• 要在使用移轴及/或倾斜时决定正确的曝光需要有一定的经验。 我们建议您先作多次试拍，直到认为可以操作自如为止。

当转动移轴旋钮时，镜头会作水平（或垂直，当镜头进行旋转操 作时）的移轴，并与相机机身平行（±11.5mm）。 利用移轴功能，无需移动相机即可对拍摄的画面重新构图。 这种操作方式可让您矫正拍摄对象的透视变形，或消除不必要在 拍摄对象前出现的物体（p. 217）。

• 进行移轴之后，请旋紧移轴松锁旋钮固定镜头的移轴位置。 注: 当对镜头进行移轴时，请小心不要将手指夹在镜头和相机机身之间。

当转动倾斜旋钮时，镜头会作向上及向下（或向左及向右，当镜头 作了旋转操作时）的倾斜（相对相机机身±8.5°）。利用倾斜功 能，可以在整个拍摄对象平面与相机不平行的情况下获得清晰的对 焦，或者对与相机平行的拍摄对象之一小部分进行清晰的对焦 （p. 217）。

• 进行倾斜之后，请旋紧倾斜松锁旋钮固定镜头的倾斜位置。
• 当倾斜镜头时，镜头筒上的景深刻度及距离刻度均无法使用。

本镜头可以最多向左或向右作90°的旋转。通过旋转镜头，移轴 功能可以由水平改为垂直的移动，而倾斜功能则可以由垂直改为

• 旋转镜头之前，请转动移轴及倾斜旋钮将移轴值及倾斜量设 为“0”。 注：当利用倾斜及/或移轴功能旋转镜头时，请小心不要将手指夹 在镜头和相机机身之间。不锁定各个旋钮也会造成相同的影

• 请在握持镜头方形部位的同时按下旋转杆并转动镜头。
• 左右两边均有每隔30°的定位。处于30°及60°位置时，无需 按下旋转杆即可转动镜头。

图10 a 按下收缩光圈按钮可将光圈设为最大，转动对焦环即可对焦。 b 拍摄之前再次按下收缩光圈按钮即可收缩光圈。

• 使用D3、D700或D300相机时，不需操作收缩光圈按钮就可拍摄 照片。（不需按下缩小光圈按钮，只按下快门释放按钮，可以 自动将光圈缩小至一个选定的光圈值。）当然也可使用收缩光

• 当使用倾斜及/或移轴时，无法使用相机的电子测距仪确认对焦 是否正确。应当通过查看相机取景器中的影像来确认对焦。
• 当在对焦之后改变倾斜及/或移轴的角度时，拍摄对象将会变得模

使用红外线胶卷拍摄时，请在镜头上安装红色过滤镜（R60）， 首先，手控对焦于拍摄对象。旋转对焦环，使所需的距离刻 度数值（图11中的“0.5 m”）对准 （景深刻度“11”和距 离标记之间），以补偿对焦。安装R60过滤镜拍摄红外线相

• 假如使用镜头的收缩光圈按钮或相机 的景深预览（收缩）按钮（当使用 D3、D700或D300相机时），则可通 过相机取景器观察到景深的效果。
• 有关更多的内容，请参阅p. 248。 注: 当倾斜镜头时，景深刻度及距离刻度

均无法使用。（仅当对镜头进行移轴 时才可使用这两种刻度。）

所谓成像比率，是指记录在胶片上的影像尺寸与被摄物的真实尺 寸之间的比例关系。例如，设对焦屏上的影像大小是被摄物实际 尺寸的五分之一，那么成像比率就是１:５。 若要取得与各种对焦距离相对应的适当成像比率，请参阅第248页

PC-E 微距尼克尔 45mm f/2.8D ED镜头提供了非常高的影像放大倍 率，以至于拍摄时稍有移动就会造成影像模糊。为此一定要把照 相机固定在三角架上，并使用快门线或遥控线来启动快门。 拍摄特写时如果使用大成像比率，景深就会很小。为确保较大的 景深，需收缩光圈，然后仔细地调整照相机的位置，以确保被摄 物上最重要的表面都置于清晰对焦的范围之内。

12. 使用带内置闪光灯的相机拍摄闪光照片

为了避免出现晕映，请勿使用镜头遮光罩，并参照以下拍摄距离 注: 下列限制仅适用于不使用倾斜及/或移轴进行拍摄的场合。当使 用相机的内置闪光灯进行倾斜/移轴拍摄时，晕映的程度比不 进行倾斜/移轴拍摄时更加严重。不建议使用相机的内置闪光 灯进行倾斜/移轴拍摄。

D70系列、D60、D50、 D40系列、F80 F65系列

各种对焦屏可通用于尼康单镜反光相机的任何相应的摄影场景。 下面所列为建议配合本镜头使用的对焦屏：

取景窗内有轻微晕映或波纹图形，但胶片上不会有。 ( ): 显示所需的曝光补偿程度（仅中央重点测光）。使用F6相机 时，请通过选择自选设定“b6：屏幕补偿”中的“其他屏 幕”进行补偿，并且将曝光补偿标准设为+/- 2.0 EV，1/2 EV级。当使用了B型和E型之外的屏幕时，即使所需补偿值 为“0”（无需补偿），也仍然必须选择“其他屏幕”。使用 F5相机时，请采用相机机身上的“自选设定#18”进行补偿。 使用F4系列相机时，请采用对焦屏的“曝光补偿拨盘”进行补偿。 详情请参阅相机机身说明书。 空白栏意为不宜使用。因为M型对焦屏可同时使用1:1或以上放大 倍率进行宏观摄影和显微摄影，因此，不在此限。

• 使用F5相机时，在矩阵测光时仅可使用EC-B型、EC-E型、B型、 E型、J型、A型、L型对焦屏。
• 在上表中未列出的相机上使用B型和E型对焦屏时，请参阅B型和 E型对焦屏栏。

• 当不使用镜头时，请将移轴值及倾斜量设为“0”。由于镜头具有 许多可以移动的部件，因此容易受到灰尘、污垢或水滴的侵入。
• 使用吹风刷清扫镜头表面。如想清除镜头上的污垢时，请用柔 软干净的棉布或镜头清洁纸沾少许乙醇（酒精）或镜头清洁液 擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不 要在镜片上留下痕迹或接触镜头的其他部件。
• 切勿使用稀释剂或苯溶液清洁镜头，否则可能损伤镜头，造成

• 为了保护前镜头镜片，建议随时使用NC滤光镜。镜头遮光罩也 有助于保护镜头的前镜片。
• 当将镜头存放在镜盒中时，请盖好前盖和后盖。
• 当镜头准备长时间不用时，请存放在凉爽干燥的地方以防生 霉。另勿放在阳光直接照射或放有樟脑或卫生丸等化学药品的

• 请勿溅水于镜头上或将其落入水中，否则将会生锈而发生故障。
• 部分镜头部件采用了强化塑料。为了避免损坏，切勿将镜头放

• 卡口式镜头遮光罩HB-43 • 柔性镜头袋CL-1120

D型变焦尼克尔镜头，具有内置CPU（中央

使用35 mm （135）格式的尼康胶卷单镜 反光相机和尼康FX格式数码单镜反光相机 时为51°； 使用尼康DX格式数码单镜反光相机时为 34°50′； 使用IX240系统相机时为41°50′

以直角方向进行移轴或倾斜的移动 （此两个动作可以改装为同一[平行]方向 移动，须附加费用。有关详情，请与尼康 最大移轴值： ±11.5 mm 最大倾斜量： ±8.5°

直径约82.5 mm，从相机镜头安装凸缘起 的长度约112 mm

约740 g 产品设计与规格如有更改，厂商恕不另行通知或承担任何责任。 相机及相关产品中有毒有害物质或元素的名称、 含量及环保使用期限说明

六价铬 多溴联苯 多溴二苯醚 （Pb）（Hg）（Cd） （Cr（VI））（PBB） （PBDE） 1 相机外壳和镜筒（金属制） 相机外壳和镜筒（塑料制） 2 机械元件 3 光学镜头、棱镜、滤镜玻璃 4 电子表面装配元件（包括电子元件） 5 机械元件，包括螺钉、包括螺母和垫圈等

有毒有害物质或元素标识说明 表示该有毒有害物质或元素在该部件所有均质材料中的含量均在ＳＪ／Ｔ１１３６３－２００６标准规定 表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出ＳＪ／Ｔ１１３６３－２００６标 准规定的限量要求。但是，以现有的技术条件要使相机相关产品完全不含有上述有毒有害 物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指令 ２００２／９５／ＥＣ》的豁免范围之内。 此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品 的环保使用期限的年数。请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、 规定以适当的方法回收再利用或废弃处理本产品。

觸動相機或鏡頭的內部零件可能會導致相機受損，相機僅能由專業維 修技師進行維修。若因摔落或其它事故導致相機或鏡頭分散，請先切 斷產品電源和（或）取出電池後，再將產品送至尼康授權的維修中心

發生故障時立刻關閉電源 當您發現相機或鏡頭冒煙或發出異味時，請立刻取出電池，以免有燃 燒之虞，若繼續使用可能會導致受傷。請在取出電池或切斷電源後， 將器材送到尼康授權的維修中心進行檢查維修。 勿在具易燃氣體的環境中使用相機或鏡頭 如果在具有易燃氣體的環境中使用電子設備，可能會導致爆炸或火

勿透過鏡頭或取景器觀看太陽 通過鏡頭或取景器觀看太陽或其它強光，可能會導致永久性的視覺損

請勿將本產品置於兒童伸手可及之處 請特別注意避免嬰幼兒將電池或其它小零件放入口中。 使用相機和鏡頭時應注意以下事項

• 保持相機或鏡頭乾燥，否則可能會導致火災或引起電擊。
• 請勿使用潮濕的手處置或接觸設備，以免引起電擊。
• 在進行背光拍攝時，請勿將太陽置於畫面之內。 太陽光若聚焦於鏡頭的鏡身內，可能會引起火災，當太陽直照射鏡 頭時，也可能會引起火災。
• 如果鏡頭將長期擱置不用，請蓋上前鏡頭蓋和後鏡頭蓋，並儲存在無 法直接接觸日照之處，以免導致火災，因為鏡頭可使日光聚焦於某一

• 更換鏡頭或鏡頭傾斜時，請小心拿取。若是拿取不小心，可能會發 生將手指夾於鏡頭與相機機身之間。

此鏡頭具前負後正的透視控制（PC）功能，可讓您強調或修正遠 近透視或控制景深，也可因修正相機角度而造成的變形，此外， 您亦可利用鏡頭的俯仰與移軸機制，在主體與相機不平行時，達 到對焦於整個主體面的效果。

• 本鏡頭配置有自動光圈控制功能，因此當此鏡頭與尼康D3、 D700或D300相機搭配時，使用者即可使用所有的曝光模式，在 不使用非全開光圈按鍵的情況下進行拍攝。
• 當此鏡頭安裝於具3D矩陣測光能力的尼康相機身上時，即可進 行更精確的曝光控制，因為鏡頭會將主體距離的資訊傳送到相 機身上（無俯仰及 或移軸）（相機上安裝最大光圈）。
• 採用1片ED（超低色散）鏡片可有效地消除色差，確保圖像之清 晰，同時，亦可利用9片光圈葉片形成一個近乎圓形的光圈開 孔，使主體前後焦點之外的景物形成賞心悅目的模糊影像。
• 使用塗上納米結晶塗層（Nano Cystal Coat）的某些鏡頭後，無 論是由晴天的戶外，到閃光燈照明的戶內場景等多種拍攝環 境，均可確保獲得清晰的影像。
• 鏡頭前方共計可以安裝兩盞SB-R200無線遙控閃光燈。

• 安裝SB-R200時，務必鎖緊移軸開鎖旋鈕，否則將會造成 SB-R200的重量讓鏡頭向下移軸。不建議在安裝SB-R200時俯

傾斜鬆鎖按鈕之注意事項 當轉動移軸和傾斜鬆鎖按鈕以鎖定鏡頭時，鏡頭將不會被完全 固定。此現象並不屬於鏡頭故障，所以請注意不要在鏡頭被鎖 定時強行轉動移軸和傾斜鬆鎖按鈕以試圖完全固定鏡頭，或強 行進行鏡頭的移軸和傾斜操作，否則將會損壞於鏡頭。

部分功能可能受到限制，詳情請參閱相機說明書。

D3、D700、D300 D2系列、D1系列、 D200、D100、D80、 D70系列、D60、 D50、D40系列、F6、 F5、F4系列 、F100、 F90X、F90系列、 F80系列、F75系列、 F65系列、Pronea 600i F70系列、F60系列、 F55系列、F50系列、 F-401x、F-401s、 F-401、F-801s、 F-801、F-601M、 F3AF、F-601、 F-501、Pronea S、 Nikon MF 相機、 （除了F-601M）

曝光模式 *1 相機 P*2 6 $ 0

: 可能 —: 不可能 *1 當鏡頭移軸及 或俯仰，會造成曝光不正確。 *2 P包括AUTO（通用程序）及可變程序系統。 *3當 關 閉 鏡 頭 電 力 或 相 機 電 源 （ 包 括 使 用 自 動 測 光 關 閉 的 功 能），且定格鏡頭光圈時，光圈葉片會全開至最大光圈，這並 *4 定格鏡頭光圈會啟動AE-L (AE 鎖定)。 *5 在每次按下快門按鍵後光圈葉片就會開闔一次，會導致連續拍

*6 當關閉鏡頭電力或相機電源（包括使用自動測光關閉的功 能），且定格鏡頭光圈時，鏡頭光圈會保持定格設定，當再次 開啟相機電源或輕按相機快門釋放按鍵時，光圈葉片會開啟一 次，然後關閉，這並非故障現象。 *7 當使用自動測光關閉功能關閉鏡頭電力或相機電源，且定格鏡 頭光圈時，應先輕按快門釋放按鍵，在拍攝前將選擇的光圈值 顯示在相機液晶屏或觀景器中。若無法進行此動作，可能會導 致在完全按下快門釋放按鍵時得到不正確的曝光。 非全開光圈按鍵（一鍵式預置光圈操作）

• 按下非全開光圈按鍵，就可以將鏡頭光圈從最大非全開光圈至 選定的光圈，若又再次按下此按鍵則會完全打開光圈。無論是 否定格光圈，皆請先檢查相機取景器或從鏡頭前檢查光圈。
• 即使在取消非全開光圈後使用最大光圈，預置光圈值仍會顯示

• 在使用D3、D700或D300相機時按下快門釋放按鍵，光圈會在選 定的光圈上自動定格，即使在拍攝前光圈已呈現全開的狀態 （最大光圈）亦同。在按下非全開光圈按鍵定格鏡頭光圈後， 再關閉鏡頭電力或相機（包括使用自動測光關閉的功能），即 會取消非全開光圈，且光圈葉片會全開至最大光圈。

• 當本鏡頭為使用手動對焦鏡頭時，即使當相機的對焦模式設定 為AF模式，也無法使用自動對焦功能。
• 旋轉對焦環可在LCD面板及相機機身的觀景窗內顯示有效的光

移軸功能會造成暈映或稍微變色的現象（暈映為圖 像的周邊出現的變黑現象）。

• 本鏡頭安裝於尼康數碼單鏡反光（尼康DX格式）相機，如D2系 列和D300上時，鏡頭畫面視角會變成34°50′，而與其35毫米 相當的焦距約為67.5毫米。

• 如果鏡頭接環橡皮墊圈損壞時，請務必交由附近的尼康指定經

• 在低溫時，相機應使用新的或是充滿電的電池。

a 旋轉移軸及俯仰旋鈕所設定的移軸量與俯仰量為0（圖 2）。 注意: 使用俯仰、移軸及 或旋轉，且未鎖定每個旋鈕時，請避免 安裝鏡頭至相機或從相機上拆除鏡頭，以免造成手指夾在鏡

b 設定俯仰與移軸旋鈕。（圖 3） 注意: 旋鈕轉動過緊可能會損壞旋鈕。

c 關閉相機電力，然後對準鏡頭與相機上的接環標記，再以逆時針 方向轉動鏡頭，直到鎖進定位。（圖 4）

• 在相機電力為開啟的狀態下安裝鏡 頭，會造成相機無法正常運作。

將遮光罩上的遮光罩裝置標記（ ） （兩個標記中的一個）對準鏡頭上的 遮光罩接環標記，然後以順時針的方 向轉動遮光罩，直至聽到咔嗒聲且無 法轉動為止（圖 5）。

• 為了便於裝卸鏡頭罩，應以手抓住底座 （遮光罩裝置標記部分）而不是外緣。
• 存放鏡頭罩時，應將其以反方向裝在相機上。

旋轉對焦環時，LCD面板及相機觀景窗內顯示的光圈值可能與使 用鏡頭光圈環設定的光圈值不同。在此情況下，LCD面板及觀景 窗內顯示的光圈值即為有效光圈。 使用尼康D3、D700或D300相機時 a 旋轉移軸與俯仰旋鈕所設定的移軸及俯仰 量為0。（圖 2） b 設定相機的曝光模式。 c 在A或M曝光模式下，可使用光圈環或相 機的指令盤設定光圈，若是使用相機的指 令盤，則應將光圈設定為最小光圈鎖 （L）（圖 6）。 在P或S模式下，可使用相機的指令盤設定光圈。

a 旋轉移軸與俯仰旋鈕所設定的移軸及傾斜量為0。（圖 2） b 設定相機的曝光模式為M。 c 按下非全開光圈按鍵完全打開光圈，並設定光圈環為「2.8」 （最大光圈），再為正確曝光設定快門速度。

d 以相同變更級數，旋轉光圈環及變更快門速度，以設定所需的

• 設定光圈環為最小光圈鎖（L），固定光圈為f/32（最小光圈） （圖 6）。
• 即使是使用可利用機身的指令盤設定光圈的相機，亦應以鏡頭 的光圈環設定光圈，若是使用備有個人設定選項為「以鏡頭的 光圈環設定光圈」的相機時，即無需設定此選項。 決定曝光（利用外置曝光錶） a 旋轉移軸與俯仰旋鈕所設定的移軸及俯仰量為0。（圖 2） b 設定相機的曝光模式為M。 c 使用鏡頭光圈環或相機的指令轉盤設定所需的光圈，然後將相 機LCD面板上的光圈值輸入外接式曝光表以決定曝光量，並設 定快門速度。若無法閱讀相機LCD面板上的光圈值，或因相機 無LCD面板而無法決定曝光量時，請選擇適合f-數字使用的快 門速度（請見第244頁）。使用此鏡頭後，膠捲（影像感應裝 置)上的影像亮度將會減少1階，且有效f-數字會依最近的對焦 距離增加1階。
• 使用非D3、D700或D300的相機時，即使是使用可以利用機身的 指令盤設定光圈的相機，亦應以鏡頭的光圈環設定光圈，若是 使用備有個人設定選項為「以鏡頭的光圈環設定光圈」的相機 時，即無需設定此選項。

移軸功能會造成暈映的現象（暈映為圖像的周邊出 現的變黑現象），若欲抵消此現象，請關閉光圈（選擇大的 f值）或在拍攝前補償曝光。

• 若欲於使用移軸及 或俯仰時獲得正確曝光，必須先累積使用 經驗，因此我們建議您先進行多次試拍，直到認為可以操作自

當旋轉移軸旋鈕時，鏡頭會呈現水平（或垂直，當鏡頭進行旋轉 操作時）的移軸，並與相機機身（±11.5 mm）平行。 若利用移軸功能，無需移動機身亦可為拍攝的畫面重新構圖。 此操作方式可以矯正主體畫面的透視變形，或消除一些無需在主 體畫面前出現的物體（請見第217頁）。

• 進行移軸後，應鎖緊移軸開鎖旋鈕，以固定鏡頭的移軸位置。 注意: 在操作鏡頭移軸時，應避免將手指夾在鏡頭與相機機身的握

藉由旋轉俯仰旋鈕，鏡頭可以與相機機身呈現±8.5°的上下俯仰 （或左右，在操作鏡頭旋轉時）。使用俯仰鏡頭即可在拍攝的整個 主體畫面與相機不平行的情況下，取得清晰的對焦，亦可對焦在與 相機平行的小區域畫面上（請見第217頁）。

• 在俯仰鏡頭後，應鎖緊俯仰開鎖旋鈕以固定鏡頭的俯仰位置。

• 當鏡頭進行俯仰設定時，鏡頭上的景深刻度尺及距離刻度尺均

本鏡頭可以進行左或右高達90°的旋轉。旋轉鏡頭，可以把鏡頭 的移軸功能由水平改為垂直移動，而俯仰功能則可由垂直改為水

• 在旋轉鏡頭前，請利用移軸及俯仰旋鈕，將鏡頭的移軸值及俯 仰值設定為「0」。 注意: 使用俯仰及 或移軸功能旋轉鏡頭時，應避免將手指夾在鏡 頭與相機機身之間。無法鎖上每個旋鈕，也可能會造成相同

• 推動旋轉推桿，並握住鏡頭的方形部分旋轉鏡頭。
• 左右兩邊均有每30°的定位，而在30°與60°之處，無需推動 旋轉推桿即可旋轉鏡頭。

圖 10 a 按下非全開光圈按鍵設定最大光圈，旋轉對焦環進行對焦。 b 在拍攝前再次按下非全開光圈按鍵，以調整光圈。

• 使用D3、D700或D300相機時，不需操作非全開光圈按鍵即可拍 攝照片。(不需按下非全開光圈按鍵，只要按下快門釋放按鍵即可 將光圈自動收縮至所需的範圍。)或是使用非全開光圈按鍵。
• 使用俯仰及 或移軸功能時，無法使用相機的電子測距器確認 正確的對焦，應檢查相機取景器內的影像確認對焦。
• 在針對主體畫面對焦後，改變俯仰及或移軸的角度會造成失焦

使用紅外線膠捲拍攝時，請在鏡頭上安裝紅色（R60）濾鏡並 首先手控對焦於被攝主體。然後旋轉對焦環，將所需的距離 刻度數字（圖11的“0.5 m”）對準於 度“11”與距離標記中間）來補償對焦。再安裝R60濾鏡拍攝

• 使用鏡頭的非全開光圈按鍵或相機的 景深預覽（收細光圈）按鍵（D3、 D700或D300相機），便可以透過相 機的觀景窗觀察景深的效果。
• 更多相關內容，請參閱第248頁。 注意: 當鏡頭設定俯仰設定時，景深刻度尺及 距離刻度尺均無法使用（若鏡頭僅設定 移軸設定時，則兩個刻度尺均可使用）。 圖 11

所謂重現比率，是指記錄在菲林上的影像尺寸與主體的真實尺寸之 間的比例關係。例如，設對焦屏上的影像大小是主體實際尺寸的五 分之一，那麼重現比率就是１:５。 若要取得與各種焦距相對應的適當重現比率，請參閱第248頁的表格。

PC-E Micro NIKKOR 45mm f/2.8D ED鏡頭提供了非常高的影像放大倍 率，以至於拍攝時稍有移動就會造成影像模糊。為此一定要把照相 機固定在三角架上，並使用快門線或遙控線來啟動快門。 微距拍攝時如果使用大重現比率，景深就會很小。為確保較大的景 深，需收縮光圈，然後仔細地調整照相機的位置，以確保主體上最 重要的表面都置於清晰對焦的範圍之內。

12. 使用帶內置閃光燈的相機拍攝需增加曝光之照片

為了避免產生暈映，請勿使用遮光罩，並按照以下拍攝距離進行 注意: 以下限制僅適用於未使用俯仰及 或移軸功能的拍攝動作。 使用相機的內置閃光燈進行俯仰 移軸拍攝時，發生暈映的 現象較未使用俯仰 移軸進行拍攝時更為嚴重，因此不建議 使用相機的內置閃光燈進行俯仰 移軸拍攝。

D700、D300、D200、 D100、D80、 D70系列、D60、 D50、D40系列、F80

多款尼康單鏡反光相機擁有多種可互換的對焦板，以配合您的拍 攝環境。建議搭配本鏡頭使用的對焦板為:

觀景窗內有輕微暈映或波紋圖形，但不會出現於底片上。 − : 是指相機上不帶取景器屏。 ( ): 顯示光圈補償值（僅在偏重中央測光時）。F6相機是透過選擇 自選設定「b6：屏幕補償」中的「其他屏幕」進行補償，並且 將曝光補償標準設定在+/-2.0 EV、1/2 EV級，若所使用的是B型 和E型之外的屏幕，務必選擇「其他屏幕」，即使必須的補償 值為0（沒有補償需要）。F5相機請用機身上的「自選設 定#18」提供補償，而F4系列相機則請使用對焦板的「曝光補 詳情請參閱相機機身說明書。 空白代表不宜使用，不過，由於M型對焦板可同時以1：1或以上 放大倍率進行宏觀攝影和微縮攝影，因此不在此限。

• 使用F5相機，在矩陣測光時僅可使用EC-B、EC-E、B、E、J、 A、L對焦板。
• 使用B和E對焦板，請參閱B和E的對焦板一欄。

• 鏡頭暫不使用時，請將俯仰值及移軸值設定到「0」，因為鏡頭 有許多可以移動的部分，較易受塵汙或水滴。
• 使用吹風刷清掃鏡頭表面，若想清除鏡頭上的汙垢，請以柔軟

乾淨的棉布或鏡頭清潔紙，沾些許酒精或鏡頭清潔液擦拭。擦 拭鏡頭時，請自中心向周圍繞圈擦拭，並請勿於鏡片上留下痕 切勿使用稀釋劑或苯溶液清潔鏡頭，以免造成鏡頭損傷，或導 可使用NC濾光鏡保護鏡頭的前鏡片。遮光罩也有助於保護鏡頭 在將鏡頭保存於鏡盒前，請先蓋好前蓋和後蓋。 若可能長時間不使用鏡頭時，請務必保存在涼爽乾燥之處以防 發黴，而且不可置於陽光直接照射或有化學藥品、樟腦或衛生 注意，不可將水潑濺於鏡頭上或落入水中，以免因生鏽而發生 由於鏡頭的部分部件是使用強化塑料，因此請勿將鏡頭置於高

D型 NIKKOR鏡頭，具有內置CPU及尼康卡

8組9件（1片ED鏡片及數片裝有納米晶體

使用35 mm（135）格式的尼康菲林單鏡反 光相機及尼康FX格式數碼單鏡反光相機時 為51°; 使用尼康DX格式數碼單鏡反光相機時為 34°50′; 使用IX240系統相機時為41°50′

以直角方向進行移軸與俯仰的移動 （這兩項動作可以改裝為以同一平行方向 移動。有關詳情，請與尼康授權服務代表

直徑約82.5 mm，從相機鏡頭接環邊緣起 的長度約為112 mm

約740 g 產品設計與規格若有更改，恕不另行通知。

• Con orientamento (Foto B): Per correggere la distorsione, collocare la fotocamera parallelamente rispetto al soggetto e orientare l'obiettivo verso l'alto. 矫正拍摄对象的透视变形
• 不使用移轴（照片A）：当拍摄对象的上下与镜头之间的距离 不同时，画面中拍摄对象会出现透视变形。
• 使用移轴（照片B）：若想矫正变形，请将相机平行于拍摄对象 放置并将镜头向上移轴。

• 無移軸（照片A）: 當主體的上及下與鏡頭之間的距離不同，主

• 不使用移轴（照片C）：当拍摄镜子等反射表面时，摄影者或相 机可能会反射出现在画面中。
• 使用移轴（照片D）：若想避免此种反射现象，请将相机置于 不会出现反射的位置，然后将镜头向左移轴。

• 無移軸（照片C）: 拍攝鏡子等會反射的表面時，可能會將拍攝 者或相機反射至畫面中。

• Con orientamento (Foto F): Per evitare che questi oggetti rovinino la scena, spostare la fotocamera orizzontalmente e collocarla in posizione tale che l'oggetto indesiderato non venga più inquadrato, quindi orientare l'obiettivo verso sinistra. 消除画面中不需要的物体
• 不使用移轴（照片E）：在为了拍摄某一特定构图的必要位置 时，但拍摄对象前方有时会出现不需要的物体。
• 使用移轴（照片F）：若想消除此类干扰画面的物体，请将相机 水平移动，直到不需要的物体从画面中消失，然后将镜头向左 消除畫面中不必要的物體
• 無移軸（照片E）: 有時候不必要的物體會出現在特殊構圖之特

• Senza inclinazione (Foto H): Inclinare l’obiettivo verso destra per scattare una foto in cui tutto il piano del soggetto è messo a fuoco. 当整个拍摄对象平面与相机不平行时获得清晰对焦
• 不使用倾斜（照片G）：当拍摄对象平面与相机不平行时，整 个拍摄对象平面无法获得清晰对焦。
• 使用倾斜（照片H）：将镜头向右倾斜进行拍照，使整个拍摄对 當整個主體面與相機不平行時，可以對焦於主體上方
• 無移軸（照片G）: 當主體面不平行於相機時，即無法對焦在整

• Senza inclinazione (Foto J): Per ottenere la messa a fuoco solo su una parte specifica del soggetto, inclinare l'obiettivo verso destra. 拍摄对象的特定位置获得清晰对焦
• 不使用倾斜（照片I）：前方花卉的各个位置均获得清晰对焦。
• 使用倾斜（照片J）：向右倾斜镜头，仅使拍摄对象的特定位置

• 無移軸（照片I）: 對焦於前方花卉的所有部分。
• 有移軸（照片J）: 將鏡頭向右傾斜，僅對焦在主體的特定部

俯仰（第 188 頁） ■ 겑뺹벺 벭벺 뵍넩덵

• 不使用移轴及倾斜（照片K）：在不使用移轴及倾斜的情况下， 拍摄对象出现变形，并且仅拍摄对象的一小部分清晰对焦。
• 使用移轴及倾斜（照片N）：当同时使用移轴及倾斜功能时， 出现经矫正透视的拍摄对象且拍摄对象的所有部分均清晰对

• 無移軸與俯仰（照片K）: 在不使用移軸與俯仰功能，而主體有 變形的情況，並只對焦在主體的一小部分上。

*G˄㫅☵ቍG⡵᥍˅G㇩㡁ⳡGTᚡ∍᠝Gᶕ⼑ᆉG˄₽㫥˅ⳅᷥG⚭⶞ᦥGቆⰹⳡGᆛⴎᡑᡭU *“景深”圖表上的f數值便是在鏡頭設定為“無限遠”時的數值。 *“景深”图表上的f数值便是在镜头设定为“无限远”时的数值。
