BEDIENUNGSANLEITUNG PC-E MICRO NIKKOR 45MM F-2.8D ED NIKON

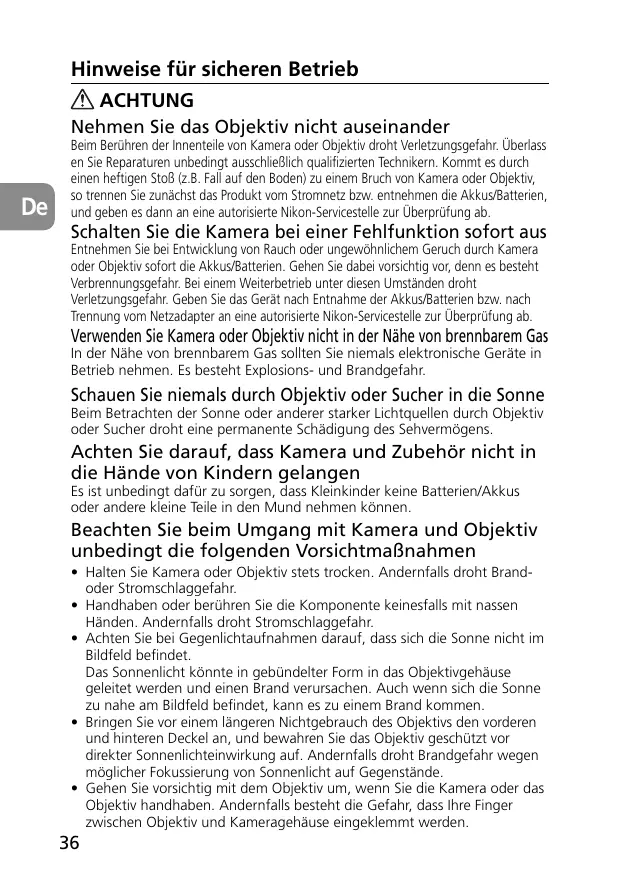

Hinweise für sicheren Betrieb ACHTUNG Nehmen Sie das Objektiv nicht auseinander

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlass en Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Akkus/Batterien, und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Schalten Sie die Kamera bei einer Fehlfunktion sofort aus Entnehmen Sie bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv sofort die Akkus/Batterien. Gehen Sie dabei vorsichtig vor, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Geben Sie das Gerät nach Entnahme der Akkus/Batterien bzw. nach Trennung vom Netzadapter an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Verwenden Sie Kamera oder Objektiv nicht in der Nähe von brennbarem Gas In der Nähe von brennbarem Gas sollten Sie niemals elektronische Geräte in Betrieb nehmen. Es besteht Explosions- und Brandgefahr. Schauen Sie niemals durch Objektiv oder Sucher in die Sonne Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens. Achten Sie darauf, dass Kamera und Zubehör nicht in die Hände von Kindern gelangen Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien/Akkus oder andere kleine Teile in den Mund nehmen können. Beachten Sie beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen

• Halten Sie Kamera oder Objektiv stets trocken. Andernfalls droht Brandoder Stromschlaggefahr.
• Handhaben oder berühren Sie die Komponente keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
• Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Sonne nicht im Bildfeld befindet. Das Sonnenlicht könnte in gebündelter Form in das Objektivgehäuse geleitet werden und einen Brand verursachen. Auch wenn sich die Sonne zu nahe am Bildfeld befindet, kann es zu einem Brand kommen.
• Bringen Sie vor einem längeren Nichtgebrauch des Objektivs den vorderen und hinteren Deckel an, und bewahren Sie das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht auf Gegenstände.
• Gehen Sie vorsichtig mit dem Objektiv um, wenn Sie die Kamera oder das Objektiv handhaben. Andernfalls besteht die Gefahr, dass Ihre Finger zwischen Objektiv und Kameragehäuse eingeklemmt werden.

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des Nikon PC-E Micro NIKKOR 45mm f/2,8D ED erwiesen haben.

1 Gegenlichtblende 2 Montagemarkierung der Gegenlichtblende 3 Kontrollmarkierung der Gegenlichtblende 4 Montagemarkierung für Gegenlichtblende 5 Entfernungsindexlinie 6 Schärfentiefeskala 7 Entfernungsskala 8 Entfernungseinstellring 9 Blendenring 0 Blendenskala ! Blendenindex @ Verschwenkungsknopf # Verschwenkungsskala $ Drehender Index % Index zum Ansetzen ^ Gummiring der Objektivfassung & CPU-Kontakte

• Abblendtaste ( Dezentrierknopf ) Dezentrierskala q Drehhebel w Klemmschraube für Dezentrierbewegung e Klemmschraube für Schwenkbewegung

2. Wichtige Ausstattungsmerkmale

Das Retrofokus-Objektiv dient sowohl der Perspektivekorrektur (PC) als auch der Steuerung der Schärfentiefe. So gestattet es zum Beispiel die Ausschaltung perspektivischer Verzerrung und die Scharfabbildung diagonal durchs Bild laufender Strukturen.

• Das Objektiv ist mit einer automatischen Blendensteuerung ausgestattet. Wird es an einem Kameramodell Nikon D3, D700 oder D300 angebracht, können Sie sämtliche Belichtungssteuerungen ohne Betätigung der Abblenddtaste verwenden.
• Das Objektiv überträgt die eingestellte Entfernung an die Kamera und ermöglicht so eine präzisere Belichtungssteuerung (3DMatrixmessung), ohne Schwenken bzw. Drehen bei maximaler Lichtstärke und wenn es an der Kamera angesetzt ist).
• Der Einsatz einer ED-Linse (mit besonders geringer Dispersion) gewährleistet scharfe, nahezu farbsaumfreie Bilder. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, sodass außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unschärfe getaucht werden.
• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterschiedlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.
• Die kürzest mögliche Aufnahmeentfernung beträgt 0,253 m.
• An der Vorderseite des Objektivs können bis zu zwei SlaveBlitzgeräte vom Typ SB-R200 angebracht werden*.
• Beim Anbringen eines SB-R200 müssen Sie die Klemmschraube für die Dezentrierbewegung anziehen. Ansonsten kann das Objektiv sich aufgrund des Gewichts des SB-R200 nach unten verschieben. Es ist nicht empfehlenswert, das Objektiv zu verschwenken und/oder verschieben, wenn das SB-R200 angebracht ist. Hinweis zu den Dezentrier- und Verschwenkungsköpfen Das Objektiv wird von den Dezentrier- und Verschwenkungsköpfen nicht vollständig verriegelt. Dies ist keine Fehlfunktion. Ein zu kräftiges Festziehen der Knöpfe oder das gewaltsame Dezentrieren/Verschwenken bei verriegeltem Objektiv können das Objektiv beschädigen.

3. Verwendbare Kameras und verfügbare Funktionen

Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie in der Bedienungsanleitung zu Ihrer Kamera. Belichtungssteuerung *1 Automatische Abblendung Schwenken/ Ansetzen an Blendenauf Dezentrieren eine Kamera einstellung Tastendruck 3 6 $ 0 Kamera D3, D700, D300 D2-Serie, D1-Serie, D200, D100, D80, D70-Serie, D60, D50, D40-Serie, F6, F5, F4-Serie , F100, F90X, F90-Serie, F80-Serie, F75-Serie, F65-Serie, Pronea 600i F70-Serie, F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401, F-801s, F-801, F-601M, F3AF, F-601, F-501, Pronea S, Nikon MF Kameras (außer F-601M)

: Möglich —: Nicht möglich *1 Bei verschobenem und/oder verschwenktem Objektiv ist die Belichtung nicht korrekt. *2 P schließt die Automatik (AUTO) und Motivprogramme mit ein. *3 Werden Objektiv oder Kamera abgeschaltet (mittels der Abschaltfunktion für die Automessung) während die Objektivblende abgeblendet wird, öffnen sich die Blendenlamellen in die Maximalstellung. Dies ist kein Defekt. *4 Das Abblenden der Objektivblende aktiviert AE-L (AE-Verriegelung).

*5 Blendenlamellen öffnen und schließen automatisch nach jedem Drücken des Auslösers, und die Belichtung ist bei kontinuierlichem Aufnehmen falsch. *6 Werden Objektiv oder Kamera abgeschaltet (mittels der Abschaltfunktion für die Automessung) während die Objektivblende abgeblendet wird, bleibt diese in der Abblendeinstellung stehen. Wird die Kamera erneut eingeschaltet oder der Auslöser leicht gedrückt, öffnen sich die Blendenlamellen einmal und schließen sich dann. Dies ist kein Defekt. *7 Wird die Kamera mittels der Abschaltfunktion der Automessung abgeschaltet während die Objektivblende abgeblendet wird, drücken Sie leicht auf den Auslöser, um den ausgewählten Blendenwert vor der Aufnahme in der LCD-Anzeige der Kamera oder dem Sucher anzuzeigen. Erfolgt dies nicht, kann es bei vollständiger Betätigung des Auslösers zu einer falschen Belichtung kommen. Abblendtaste (Abblendung auf Tastendruck)

• Die Objektivblende kann mit der Abblendtaste von voller Öffnung auf eine gewünschte Öffnung abgeblendet werden. Durch erneutes Drücken der Taste wird die Blende vollständig geöffnet. Unabhängig davon, ob die Blende abgeblendet ist oder nicht, überprüfen Sie den Sucher der Kamera bzw. die Blende vorne am Objektiv.
• Selbst bei voller Öffnung wird die vorgewählte Arbeitsblende an der Kamera angezeigt.
• Bei der Kamera D3, D700 oder D300 wird die Blende durch Drücken des Auslösers automatisch auf eine ausgewählte Öffnung abgeblendet, auch wenn die Blende vor der Aufnahme maximal geöffnet ist (maximale Öffnung). Werden Objektiv oder Kamera abgeschaltet (mittels der Abschaltfunktion für die Automessung), nachdem die Objektivblende durch Drücken der Abblendtaste abgeblendet wurde, wird der Abblendvorgang abgebrochen und die Blendenlamellen öffnen sich vollständig. Achtung!
• Dieses Objektiv wird manuell fokussiert. Die Autofokusfunktion ist auch dann nicht verfügbar, wenn der Fokusmodus auf »AF« eingestellt ist.
• Drehung des Entfernungsrings führt zur Anzeige der wirksamen Öffnung in der LCD und im Kamerasucher.

• Bei Verwendung der Funktion zum Dezentrieren bzw. Schwenken kann eine leichte Vignettierung oder leichte Farbveränderung auftreten. (Unter Vignettierung versteht man die Abdunkelung der Bildecken.)
• Wird das Objektiv mit Nikon Digital-SLR-Kameras (Nikon DX-Format), wie etwa der Modelle der D2-Serie sowie Modell D300 verwendet, beträgt der Bildwinkel 34°50’ und der Brennweitenbereich entspricht 67,5 mm bei einer Kleinbildformatkamera.
• Halten Sie die CPU-Kontakte sauber und schützen Sie sie vor Beschädigung.
• Bei einer Beschädigung des Gummirings der Objektivfassung sollten Sie das Objektiv beim nächsten Nikon-Vertragshändler bzw. bei einer NikonReparaturwerkstatt zur Reparatur abgeben.
• Bei niedrigen Temperaturen sollten neue oder vollständig aufgeladene Batterien verwendet werden.

4. Ansetzen des Objektivs

a Stellen Sie die Dezentrier- und Schwenkbewegungen mit den betreffenden Knöpfen auf Null. (Abb. 2) Hinweis: Setzen Sie das Objektiv bei Verwendung der Dezentrier-, Schwenk- und Drehfunktion sowie ohne vorherige Verriegelung der Knöpfe nicht an der Kamera an bzw. entfernen Sie es nicht. Andernfalls besteht die Gefahr, dass Ihre Finger zwischen Objektiv und Kameragehäuse eingeklemmt werden. Abb. 2 b Stellen Sie die Knöpfe zum Dezentrieren und Schwenken ein. (Abb. 3) Hinweis: Zu starkes Drehen der Knöpfe kann zu Beschädigungen führen. Abb. 3

c Schalten Sie die Kamera aus, richten Sie die betreffenden Indizes an Objektiv und Kamera aufeinander aus, und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es einrastet. (Abb. 4)

• Wird das Objektiv an der Kamera angesetzt, während diese eingeschaltet ist, kann es zu Fehlfunktionen kommen.

5. Verwenden der Bayonett-Gegenlichtblende HB-43

Richten Sie die Montagemarkierungen ( ) an Gegenlichtblende (eine der beiden Markierung) und Objektiv aneinander aus, und drehen Sie die Gegenlichtblende im Uhrzeigersinn, bis sie hörbar einrastet. (Abb. 5)

• Stellen Sie sicher, dass die Montagemarkierung mit der Kontrollmarkierung ( ) am Objektiv fluchtet.
• Wenn die Gegenlichtblende falsch angebracht Abb. 5 ist, kann es zu Vignettierung kommen.
• Halten Sie die Gegenlichtblende zum Anbringen oder Abnehmen an ihrer Basis fest, nicht am vorderen Rand.
• Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

6. Belichtungsmessung

Beim Drehen des Entfernungsrings kann die in der LCD oder im Sucher der Kameraangezeigte Blende von der am Blendenring vorgewählten abweichen. In diesem Fall handelt essich bei der angezeigten um die wirksame Blende. Bei Verwendung der Kamera Nikon D3, D700 oder D300 a Stellen Sie die Dezentrier- und Schwenkbewegungen durch Drehen der betreffenden Knöpfe auf Null. (Abb. 2) b Stellen Sie den Belichtungsmodus der Kamera ein. c Im Belichtungsmodus »A« oder »M« stellen Sie die Blende mit dem Blendenring am Einstellrad der Kamera ein. Bei Verwendung des Einstellrads stellen Sie die Blende auf die minimale Öffnung ein (L) (Abb. 6). Stellen Sie die Blende im Modus »P« oder »S« am Einstellrad der Kamera ein.

Abb. 6 Bei Verwendung anderer Nikon-Kameras a Stellen Sie die Dezentrier- und Schwenkbewegungen durch Drehen der betreffenden Knöpfe auf Null. (Abb. 2) b Stellen Sie den Belichtungsmodus der Kamera auf »M« ein. c Drücken Sie die Abblendtaste, um die Blende zu öffnen, stellen Sie den Blendenring auf »2,8« (maximale Öffnung), und legen Sie die für eine korrekte Belichtung erforderliche Verschlusszeit fest. d Stellen Sie die gewünschte Blende durch Drehen des Blendenrings ein, und legen Sie die Verschlusszeit entsprechend der geänderten Einstellungen fest.

• Durch Einstellen des Blendenrings auf die minimale Öffnung (L) wird die Blende bei f/32 fixiert (minimale Öffnung). (Abb. 6)
• Die Arbeitsblende muss am Blendenring des Objektivs eingestellt werden, selbst wenn die Blendeneinstellung an der verwendeten Kamera über das Einstellrad erfolgt. Eine Kamera mit der Option »Blendeneinstellung mit dem Blendenring des Objektivs« im Rahmen einer Individualfunktion braucht nicht auf diese eingestellt zu werden. Belichtungsbestimmung (mit einem Handbelichtungsmesser) a Stellen Sie die Dezentrier- und Schwenkbewegungen durch Drehen der betreffenden Knöpfe auf Null. (Abb. 2) b Stellen Sie den Belichtungsmodus der Kamera auf »M« ein. c Stellen Sie die gewünschte Blende entweder mithilfe des Objektivblendenrings oder des Einstellrads der Kamera ein, geben Sie zur Belichtungsbestimmung den Blendenwert für den Handbelichtungsmesser auf der LCD-Anzeige ein und stellen Sie die Verschlusszeit ein. Wenn Sie den Blendenwert auf der LCDAnzeige der Kamera nicht lesen können oder die Belichtungsbestimmung nicht möglich ist, weil die Kamera nicht über eine LCD-Anzeige verfügt, wählen Sie eine für die fNummer geeignete Verschlusszeit (S. 244). Mit diesem Objektiv verringert sich die Helligkeit des Bildes auf der Aufnahme (Bildsensor) um 1 Schritt und die effektive Blendenzahl erhöht sich um 1 Schritt bei der kürzest möglichen Aufnahmedistanz.
• Bei einer anderen Kamera als der D3, D700 oder D300 stellen Sie die Blende am Blendenring ein, auch wenn diese am Einstellrad eingestellt werden muss. Eine Kamera mit der Option »Blendeneinstellung mit dem Blendenring des Objektivs« im Rahmen einer Individualfunktion braucht nicht auf diese eingestellt zu werden.

7. Funktion zum Dezentrieren bzw. Schwenken

• Für korrektes Fotografieren empfiehlt sich die Verwendung eines Stativs.
• Werden die Knöpfe zu stark gedreht, kann es zu einer Beschädigung kommen.
• Bei Verwendung der Funktion zum Dezentrieren bzw. Schwenken kann eine leichte Vignettierung auftreten. (Unter Vignettierung versteht man die Abdunkelung der Bildecken.) Um dies zu vermeiden, schließen Sie die Blende (Auswahl einer größeren f-Nummer), oder korrigieren Sie die Belichtung vor der Aufnahme.
• Die Ermittlung der richtigen Belichtung bei Dezentrierung bzw. Verschwenkung des Objektivs erfordert ein gewisses Maß an Erfahrung. Wir empfehlen, dass Sie sich durch einige Probeaufnahmen ein Gefühl für die erforderliche Korrektur verschaffen. Funktion zum Dezentrieren Abb. 7 Bei Drehung des Dezentrierknopfes wird das Objektiv horizontal (bzw., bei Drehung des Objektivs, vertikal) parallel zur Kamera verschoben (±11,5 mm). Damit ist eine Ausschnittsänderung ohne Bewegung der Kamera möglich. Zudem lassen sich sowohl perspektivische Verzerrungen neutralisieren als auch eventuelle Hindernisse vor dem Hauptobjekt umgehen. (S. 217)
• Nach dem Dezentrieren ziehen Sie die Klemmschraube für die Dezentrierbewegung an, um die Dezentrierposition des Objektivs zu fixieren. Hinweis: Beim Dezentrieren des Objektivs achten Sie darauf, dass Sie sich Ihre Finger nicht zwischen Objektiv und Kamera einklemmen. Funktion zum Schwenken

Abb. 8 Durch Drehen des Schwenkungsknopfes wird das Objektiv nach oben und unten (bzw. bei Drehung des Objektivs nach rechts oder links) geschwenkt, und zwar um ±8,5° zur Kamera. Hierdurch wird die Scharfabbildung von Objektebenen möglich, die sich nicht parallel zur Filmebene befinden oder von kleinen Bereichen des Objekts, die parallel zur Bildebene liegen. (S. 217)

• Nach dem Schwenken ziehen Sie die Klemmschraube für die Schwenkbewegung an, um die Schwenkposition des Objektivs zu fixieren.
• Beachten Sie, dass die Verschwenkung auch zu einer Veränderung des Sucherbildes führt.
• Nach der Verschwenkung des Objektivs haben die Schärfentiefenskala und die Entfernungsskala auf dem Objektivtubus keine Gültigkeit mehr. Drehen Abb. 9 Das Objektiv kann um maximal 90° nach rechts oder links gedreht werden. Diese Drehung gestattet den Einsatz der Dezentrier- und Schwenkbewegungen sowohl horizontal als auch vertikal.
• Stellen Sie vor der Drehung des Objektivs sämtliche Werte der Verstellbewegungen auf Null. Hinweis: Sollte die Drehung mit dezentriertem bzw. geschwenktem Objektiv vorgenommen werden, ist darauf zu achten, dass die Finger nicht zwischen Objektiv und Kamera eingeklemmt werden. Die gleiche Gefahr besteht auch, wenn die Knöpfe nicht verriegelt werden.
• Betätigen Sie den Drehhebel, und drehen Sie das Objektiv, wobei Sie die eckigen Teile des Objektivs festhalten.
• Das Objektiv verfügt in beiden Richtungen über Rastungen in Schritten von 30°. Bei 30° und 60° kann das Objektiv ohne Drücken des Drehhebels gedreht werden.

8. Scharfeinstellung

Abb. 10 a Stellen Sie die Blende auf die maximale Öffnung ein, indem Sie die Abblendtaste drücken, und fokussieren Sie durch Drehung des Entfernungsrings. b Drücken Sie die Abblendtaste vor dem Fotografieren erneut, um die Öffnung abzublenden.

• Wenn Sie die Kamera Nikon D3, D700 oder D300 verwenden, können Sie eine Aufnahme machen, ohne die Abblendtaste zu betätigen. (Durch Betätigen des Auslösers kann die Blende automatisch auf eine gewünschte Öffnung eingestellt werden, ohne die Abblendtaste zu drücken.) Andernfalls können Sie auch die Abblendtaste verwenden.
• Bei dezentriertem und/oder verschwenktem Objektiv kann der elektronische Entfernungsmesser der Kamera nicht zur Bestätigung der richtigen Fokussierung herangezogen werden. Überprüfen Sie die Fokussierung des Bildes im Sucher der Kamera.
• Werden Schwenkung oder Dezentrierung nach dem Scharfeinstellen im Winkel verändert, wird das Objekt unscharf. Infrarotkompensierung Bringen Sie für Aufnahmen auf Infrarotfilm einen Rotfilter (R60) an der Linse an und korrigieren Sie die Fokussierung manuell. Fokussieren Sie das Aufnahmeobjekt zunächst manuell. Drehen Sie den Entfernungsstellring zur Nacheinstellung des gewünschten Werts auf der Entfernungsskala (in Abb. 11 "0,5 m") auf (Mitte zwischen „11“ auf der Tiefenschärfeskala und der Entfernungsindexlinie). Bringen Sie für die Infrarotfotografie einen R60-Filter an.

Schärfentiefeskala Entfernungsindex

• Die ungefähre Schärfentiefe kann über die Schärfentiefeskala ermittelt werden.
• Bei Verwendung der Abblendtaste des Objektivs oder der Taste für die Schärfentiefe-Vorschau der Kamera (Kamera D3, D700 oder D300), kann die Schärfentiefe im Sucher verfolgt werden.

• Weitere Informationen finden Sie auf S. 248. Hinweis: Nach der Verschwenkung des Objektivs haben weder die Schärfentiefenskala noch die Abb. 11 Entfernungsskala noch Gültigkeit. (Beide Skalen gelten nur bei Dezentrierung des Objektivs.)

10. Voreinstellung des Abbildungsmaßstabs

Als Abbildungsmaßstab bezeichnet man das Verhältnis der Größe eines aufgenommenen Objekts und der Größe dessen Bildes auf dem Film/ Bildsensor. Ein Abbildungsmaßstab von 1:5 bedeutet beispielsweise, dass die Abbildung ein Fünftel der Größe des Motivs aufweist. Die Abbildungsmaßstäbe, die sich aus den jeweiligen Entfernungseinstellungen ergeben, können sie der Tabelle auf Seite 248 entnehmen.

11. Hinweise für Nahaufnahmen und Duplikationen

Verwacklungsunschärfe Das PC-E Micro NIKKOR 45mm f/2,8D ED ermöglicht überdurchschnittlich große Abbildungsmaßstäbe, sodass selbst geringste Bewegungen während der Aufnahme Verwacklungsunschärfe verursachen könnten. Die Kamera sollte deshalb auf ein Stativ gesetzt und mit einem Draht- oder Fernauslöser bedient werden. Geringe Aufnahmeabstände Bei der Makrofotografie mit ihren hohen Abbildungsmaßstäbe ist die Tiefenschärfe besonders eng begrenzt. Blenden Sie ab, um eine größere Tiefenschärfe zu erreichen, und richten Sie die Kamera sorgfältig so aus, dass die wichtigsten Motivdetails in einer Schärfeebene liegen.

12. Blitzaufnahmen mit Kameras mit eingebautem Blitz

Zur Vermeidung von Vignettierung verwenden Sie keine Gegenlichtblende, und machen Sie Aufnahmen unter Einhaltung der unten angegebenen Entfernungen. Hinweis: Folgende Grenzwerte beziehen sich nur auf das Fotografieren ohne Verschwenkung oder Dezentrierung des Objektivs. Bei Verwendung des in die Kamera integrierten Blitzes sind Vignettierungen beim Schwenken bzw. Dezentrieren stärker ausgeprägt als bei Aufnahmen ohne Schwenken bzw. Dezentrieren. Bei Aufnahmen mit Schwenkung bzw. Dezentrierung empfiehlt es sich, den in die Kamera integrierten Blitz nicht zu verwenden. Kamera Aufnahmedistanz D700, D300, D200, D100, D80, D70-Serie, D60, D50, 0,6 m oder länger D40-Serie, F80 F65-Serie 3,0 m oder länger F75-Serie 1,0 m oder länger

13. Empfohlene Einstellscheiben

Es sind verschiedene austauschbare Einstellscheiben für NikonSpiegelreflexkameras für jede erdenkliche Aufnahmesituation erhältlich. Für die Verwendung mit diesem Objektiv empfehlen wir die folgenden: Screen Camera

: Hervorragende Scharfeinstellung {: Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht bzw. es treten Moiré-Muster im Sucherbild auf. Die Aufnahme bleibt hiervon aber unberührt. − : Nicht möglich. ( ): Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (nur mittenbetonte Belichtungsmessung). Bei F6-Kameras korrigieren Sie durch Wahl von »Andere« in der Individualfunktion »b6: Einstellscheibe« und Einstellen des LW-Werts im Bereich zwischen –2,0 und +2,0 in 0,5-LWSchritten. Bei Gebrauch von anderen Scheiben als B oder E, ist »Andere« auch dann auszuwählen, wenn der erforderliche Korrekturwert »0« beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts am F5-Kameragehäuse dient die Individualfunktion Nr. 18. Mit den Geräten der F4-Serie durch den BelichtungKompensationsanzeiger für Visiermattscheiben kompensieren. Näheres hierzu finden Sie in der Bedienungsanleitung des Kameragehäuses. Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben. Hinweis:

• Bei F5-Kameras können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.
• Bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras gelten die Spalten für die Scheiben B und E.

14. Pflege des Objektivs

• Bei Nichtbenutzung sollten die Verstellbewegungen des Objektivs stets auf Null zurückgestellt. Das Objektiv besitzt viele bewegliche Teile, in die leicht Staub, Schmutz und Wasser eindringen können.
• Reinigen Sie Glasflächen mit einem Blasepinsel. Staub und hartnäckige Verunreinigungen sollten mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier entfernt werden, das mit etwas Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit befeuchtet wurde. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne Wischspuren zurückzulassen.
• Verwenden Sie niemals Verdünner oder Benzin zur Reinigung, da dieses zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen könnte.
• Ein Klarglasfilter (NC) kann als Frontlinsenschutz verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Schutz.
• Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder Naphthalin (Mottenmittel) fern.
• Das Objektiv ist nicht wasserdicht und kann beschädigt werden, wenn es Nässe ausgesetzt wird.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Eine Lagerung an übermäßig heißen Orten kann zur Beschädigung führen.

15. Im Lieferumfang enthaltenes Zubehör

• Aufsteckbarer 77-mm-Objektivfrontdeckel LC-77 • Objektivrückdeckel LF-1
• Bajonett-Gegenlichtblende HB-43 • Objektivbeutel CL-1120

16. Optionales Zubehör

17. Technische Daten

Objektivtyp: NIKKOR mit D-Charakteristik eingebauter CPU und Nikon-Bajonett Brennweite: 45 mm Maximale Blendenöffnung: f/2,8 Optischer Aufbau: 9 Elemente in 8 Linsengruppen (1 Linsenelement aus ED-Glas und einige Linsen mit Nanokristallvergütung) Bildwinkel: 51° mit Nikon-Film-Spiegelreflexkameras im 35-mm-Format (135) und DigitalSpiegelreflexkameras im Nikon-FX-Format

34°50’ mit Nikon-Film-Spiegelreflexkameras im DX-Format; 41°50’ mit IX240-Systemkameras Größter 1/2 Abbildungsmaßstab: Entfernungsdaten: Übermittlung an die Kamera Scharfeinstellung: Manuell über separaten Fokussierring Entfernungsskala: Unterteilt in Meter und Fuß, und zwar von 0,253 m bis unendlich (෱) Naheinstellgrenze: 0,253 m Anzahl der Blendenlamellen: 9 (abgerundet) Blendenart: Elektrisch automatisch / Abblendung auf Tastendruck Blendenskala: f/2,8—f/32

Verstellbewegungen: Dezentrierung und Verschwenkung im rechten Winkel zueinander (gegen eine Gebühr ist Umstellung auf gleichsinnige [parallele] Bewegung möglich. Für weitere Fragen wenden Sie sich bitte an einen autorisierten NikonHändler.)

Maximale Dezentrierung: ±11,5 mm Maximale Verschwenkung: ±8,5° Objektivdrehung: 90° rechts und links (Raststellungen in Abständen von 30°) Belichtungsmessung: Offenblendenmessung Befestitungsgröße: 77 mm (P = 0,75 mm) Abmessungen: ca. 82,5 mm x 112 mm (Durchmesser x Länge bis Flansch) Gewicht: ca. 740 g Irrtümer und Änderungen vorbehalten.

15. Standardtillbehör

• With shifting (Photo B): To correct distortion, place the camera parallel to the subject and shift the lens up. Korrekte perspektivische Verzerrung des Hauptobjekts
• Ohne Dezentrieren (Aufnahme A): Wenn die Entfernung zwischen Objektiv und Hauptobjekt von der Ober- bis zur Unterseite variiert, wird das Hauptobjekt im Bildfeld verzerrt.
• Mit Dezentrieren (Aufnahme B): Um die Verzerrung zu korrigieren, halten Sie die Kamera parallel zum Hauptobjekt, und dezentrieren Sie das Objektiv nach oben. Correction de la distorsion de perspective du sujet
• Sans décentrement (photo A) : Lorsque la distance objectifsujet diffère par rapport à la partie supérieure et inférieure du sujet, la perspective du sujet apparaît déformée dans le champ.

• With shifting (Photo D): To avoid such reflection, place the camera in a position where such reflection does not occur, then shift the lens left. Vermeidung störender Spiegelungen
• Ohne Dezentrieren (Aufnahme C): Bei Aufnahmen von reflektierenden Flächen, wie eines Spiegels oder einer Fensterscheibe, kann das Spiegelbild des Fotografen und der Kamera im Bild erscheinen.
• Ohne Dezentrieren (Aufnahme D): Zur Abhilfe stellen Sie die Kamera auf einem Stativ leicht seitlich auf, so dass keine Spiegelung mehr auftritt. Dann verschieben Sie das Objektiv nach links. Suppression des reflets indésirables
• Sans décentrement (photo C) : Lors de la prise de vue d’une surface réfléchissante, telle qu’un miroir, le photographe ou l’appareil peut être reflété dans le champ.

• With shifting (Photo F): To exclude such objects from disrupting the scene, move the camera horizontally at a position where the unwanted object will not be in the frame, then shift the lens left. Vermeiden unerwünschter Objekte im Bild
• Ohne Dezentrieren (Aufnahme E): Manchmal erscheinen vor dem Hauptobjekt unerwünschte Objekte.
• Mit Dezentrieren (Aufnahme F): Um diese aus dem Bild zu verbannen, verschieben Sie die Kamera horizontal, so dass die unerwünschten Objekte nicht mehr im Bild erscheinen, und verschieben Sie das Objektiv nach links. Exclusion d’objets indésirables dans le champ
• Sans décentrement (photo E) : Des objets indésirables apparaissent parfois à l’avant du sujet principal dans une position désirée pour une composition spécifique.

• With tilting (Photo H): Tilt the lens right to take a photo in which the entire subject plane is in focus. Scharfeinstellung des gesamten Objekts wenn dieses nicht parallel zur Kamera liegt
• Ohne Schwenken (Aufnahme G): Liegt die Objektebene nicht parallel zur Kamera, ist keine Scharfeinstellung des gesamten Objekts möglich.
• Mit Schwenken (Aufnahme H): Für eine Aufnahme, bei der die gesamte Objektebene scharf eingestellt ist, schwenken Sie das Objektiv nach rechts. Mise au point du plan sujet complet quand ce dernier n’est pas parallèle au plan film
• Sans inclinaison (photo G) : Lorsque le plan sujet n’est pas parallèle à l’appareil, la mise au point de l’intégralité du plan sujet est impossible.

• With tilting (Photo J): Tilt the lens right to focus on only a specific part of the subject. Scharfeinstellung eines bestimmten Objektteils
• Ohne Schwenken (Aufnahme I): Die Scharfeinstellung erfolgt für alle Teile der Blumen im Vordergrund.
• Mit Schwenken (Aufnahme J): Schwenken Sie das Objektiv nach rechts, um nur einen bestimmten Teil des Objekts scharf einzustellen. Mise au point d’une partie spécifique du sujet
• Sans inclinaison (photo I) : Toutes les parties des fleurs à l’avant apparaissent nettement.

• With shifting and tilting (Photo N): When using shift and tilt functions, the subject appears with corrected perspective and the entire area of the subject is in focus.
• Ohne Dezentrieren und Schwenken (Aufnahme K): Ohne Dezentrieren und Schwenken erscheint das Objekt verzerrt, und nur ein kleiner Teil des Objekts ist scharf.
• Mit Dezentrieren (Aufnahme L)
• Mit Schwenken (Aufnahme M)
• Mit Dezentrieren und Schwenken (Aufnahme N): Ohne Dezentrieren und Schwenken erscheint das Objekt verzerrt, und nur ein kleiner Teil des Objekts ist scharf.
• Sans décentrement et inclinaison (photo K) : Sans les fonctions de décentrement et d’inclinaison activées, le sujet apparaît déformé et seule une petite partie du plan est mise au point.

• The largest f-number (f/45) will vary according to the camera’s exposure value increment. The chart accounts for 1/3 EV increment settings. Anzeige auf dem LCD-Display/Sucher der Kamera (Blendenzahl bei “unendlich”) Anzeige auf dem LCD-Display/Sucher der Kamera (Blendenzahl bei Mindestaufnahmeentfernung)

23.11 — ∞ 16.22 — ∞ 11.62 — ∞

• Die Blendenzahl in der ”Schärfentiefe”-Tabelle ist der Wert, bei dem das Objektiv auf ”unendlich” eingestellt ist.
