用户手册 AF-S NIKKOR 24-70MM F2.8G ED NIKON

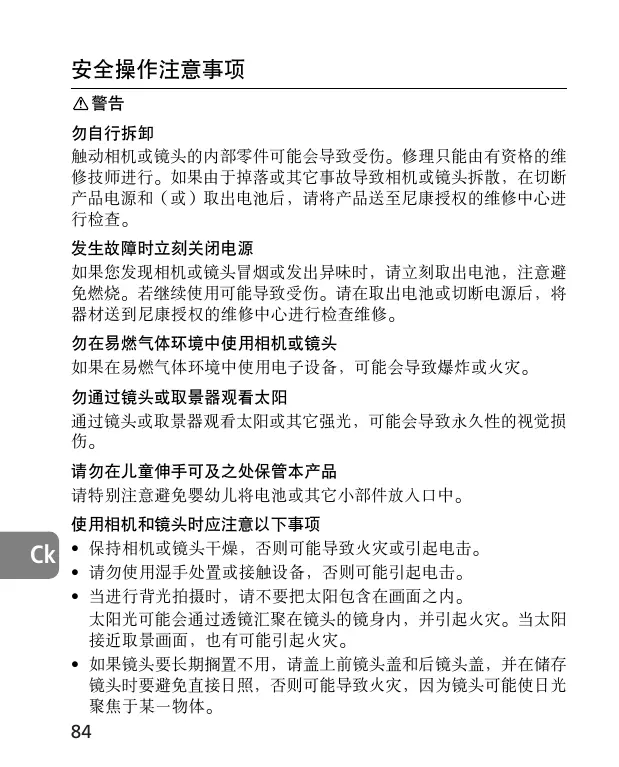

安全操作注意事項 警告 勿自行拆卸 觸動相機或鏡頭的內部零件可能會導致受傷-修理只能由有資格的維 修技師進行-如果由於掉落或其它事故導致相機或鏡頭拆散﹐在切斷 產品電源和（或）取出電池後﹐請將產品送至尼康授權的維修中心進 行檢查發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味時﹐請立刻取出電池﹐注意避 免燃燒-若繼續使用可能導致受傷-請在取出電池或切斷電源後﹐將 器材送到尼康授權的維修中心進行檢查維修勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備﹐可能會導致爆炸或火災勿通過鏡頭或取景器觀看太陽 通過鏡頭或取景器觀看太陽或其它強光﹐可能會導致永久性的視覺損 傷請勿在兒童伸手可及之處保管本產品 請特別注意避免嬰幼兒將電池或其它小部件放入口中-

使用相機和鏡頭時應注意以下事項 • 保持相機或鏡頭干燥﹐否則可能導致火災或引起電擊• 請勿使用濕手處置或接觸設備﹐否則可能引起電擊• 當進行背光拍攝時﹐請不要把太陽包含在畫面之內太陽光可能會通過透鏡匯聚在鏡頭的鏡身內﹐并引起火災-當太陽 接近取景畫面﹐也有可能引起火災• 如果鏡頭要長期擱置不用﹐請蓋上前鏡頭蓋和後鏡頭蓋﹐并在儲存 鏡頭時要避免直接日照﹐否則可能導致火災﹐因為鏡頭可能使日光 聚焦於某一物體-

名稱（）：參考頁 1 2 3 4 5 6 7 8

鏡頭遮光罩安裝標誌（P.88） 對焦環（P.87） 距離刻度 距離標線 變焦環（P.88） 焦距刻度 焦距刻度標線 安裝標誌

鏡頭安裝橡皮墊圈（P.87） CPU觸點（P.87） 對焦模式開關（P.87） 鏡頭遮光罩（P.88） 鏡頭遮光罩鎖定釋放鈕 鏡頭遮光罩接頭標誌（P.88） 鏡頭遮光罩設定標誌（P.88）

適用的相機及可用的功能 有些功能可能受到限制-詳情請參閱您的相機說明書相機 D3﹑D2系列﹑D1系列﹑D300﹑D200﹑D100﹑D80﹑ D70系列﹑D50﹑D40系列 F6﹑F5﹑F100﹑F80系列﹑ F75系列﹑F65系列 Pronea 600i﹑Pronea S*2 F4系列﹑F90X﹑F90系列﹑F70系列 F60系列﹑F55系列﹑F50系列﹑ F-401x﹑F-401s﹑F-401 F-801s﹑F-801﹑F-601M F3AF﹑F-601﹑F-501﹑Nikon MF 相機（F-601M除外） *1：P包括AUTO（通用程序）及可變程序系統*2：無手動模式（M）可用-

1. 前言 謝謝您購買AF-S尼克爾24-70mm f/2.8G ED鏡頭-這是一個高性能的 內部對焦（IF）鏡頭﹐採用寧靜波動馬達驅動對焦機構﹐以英文 “寧靜”的第一字母S為標誌-自動對焦過程流暢﹑安靜﹐幾乎一瞬間 就能完成-

• 用對焦模式開關可方便地選擇自動對焦（A）和手動對焦（M）模式• 自動對焦有手動撤銷功能﹐可以隨時從自動對焦換到手動對焦• 當此鏡頭裝在有3D矩陣測光能力的尼康相機身上時﹐還可以進行更精 確的曝光控制﹐因為這時鏡頭會將主體距離的信息傳送到相機身上• 采用3片非球面鏡和3片ED（超低色散）鏡片可有效地消除色差﹐從 而确保圖像清晰-同時﹐又利用9片光圈葉片形成一個近乎圓形的 光圈開孔﹐使主體前後焦點之外的景物形成舒心悅目的模糊影像• 部分鏡片上的納米結晶塗層（Nano Cystal Coat）﹐確保在晴天的戶外 或是燈光照明的室內等不同的拍攝場景﹐均可獲得清晰的影像• 可能的最近對焦距離在35∼50毫米時為0.38米-

■ 注意事項 • 注意不要弄臟或損壞CPU觸點!• 本鏡頭裝在尼康SLR數字式（尼康DX格式）相機﹐如D2系列和 D50上時﹐鏡頭畫面視角變成61°∼22°50'﹐與其35毫米相當的焦 距約為36∼105毫米• 如果鏡頭安裝橡皮墊圈9損壞時﹐請務必讓附近的尼康指定經銷 商或服務中心修理• 鏡頭前方共計可以安裝2盞無線遙控閃光燈SB-R200-

2. 對焦 按下表設定相機對焦模式： 相機 D3﹑D2系列﹑D1系列﹑D300﹑ D200﹑D100﹑D80﹑D70系列﹑ D50﹑D40系列﹑F6﹑F5﹑F4系 列﹑F100﹑F90X﹑F90系列﹑ F80系列﹑F75系列﹑F70系列﹑ F65系列﹑Pronea 600i﹑Pronea S F60系列﹑F55系列﹑ F50系列﹑F-801s﹑ F-801﹑F-601M﹑ F-401x﹑F-401s﹑F-401

手控聚焦（有輔助聚焦功能） 手控聚焦（除了F-601M外﹐ 都有輔助聚焦功能）

1 將對焦模式開關"設定在〔M/A〕注意：請務必按照指示器正好對準〔M/A〕的 原則設定開關2 仍有自動對焦﹐但可通過操作獨立的手控對焦 環2﹐來手控補償對焦﹐此時﹐應輕壓快門釋 放鈕或相機上備有的AF起始鈕（AF-ON）3 要取消手控補償時﹐再次輕按快門按鈕或相機 上的AF啟用按鈕-此時﹐相機將回到自動對焦模式-

3. 聚焦﹑變焦與景深（P.116） 對焦前先轉動變焦環5﹐直至在取景窗框架內 獲得滿意的構圖-如果相機上有景深預覽（定 格）鈕或杆﹐則可在從取景窗觀看時觀察景深-

5. 使用卡口式鏡頭遮光罩HB-40# ■ 安裝鏡頭遮光罩（圖A） 將鏡頭遮光罩上的鏡頭遮光罩接頭標誌（ ） %對準鏡頭上的鏡頭遮光罩安裝標誌1﹐然後 順時針旋轉鏡頭遮光罩#﹐直至聽到咔嗒聲轉 不動為止• 確認鏡頭遮光罩安裝標誌1對準鏡頭遮光罩 設定標誌（ ）&• 若未正確安裝鏡頭罩﹐會產生暈映• 為了便於裝卸鏡頭罩﹐應抓住其底座（鏡頭 遮光罩接頭標誌%部分）而不是外緣• 存放鏡頭罩時﹐要反方向裝在相機上-

6. 使用帶內置閃光燈的相機拍攝閃光照片 光暈是指閃光燈發出的燈光因焦距的差異被鏡頭罩或鏡筒遮住時﹐ 圖像的周邊出現的變黑現象相機

F75系列﹑F70系列﹑ Pronea 600i

• Pronea S: 在任何焦距和拍攝距離下都會存在背景暈映-

7. 請使用聚焦屏 各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景下面所列可用於本鏡頭： 聚焦屏 相機 F6 F5+DP-30 F5+DA-30 F4+DP-20 F4+DA-20

◎: 最佳聚焦 ○: 可能聚焦 取景窗內有輕微暈映或波紋圖形﹐但膠片上不會有—— : 是指相機上不帶取景器屏空白意為不宜使用-因為M型聚焦屏可同時用1：1放大倍率進行宏觀攝影 和微縮攝影﹐因此﹐不在此限-

• 使用B和E聚焦屏時﹐請參閱B和E的聚焦屏一欄-

8. 鏡頭的維護保養 • 使用吹風刷清掃鏡頭表面-如想清除鏡頭上的污垢時﹐請用柔軟乾 淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭-在擦拭鏡頭 時﹐請繞a圓圈自中心向周圍擦拭﹐注意不要在鏡片上留下痕跡或 碰撞外部的部件• 切勿使用稀釋劑或苯溶液去清潔鏡頭﹐因有可能損傷鏡頭﹐或造成 火災﹐或損害健康• 為了保護前鏡頭鏡片﹐可以使用NC濾光鏡-鏡頭遮光罩#也有助於 保護鏡頭的前鏡片• 當把鏡頭保存在鏡盒中時﹐請蓋好前蓋和後蓋• 當鏡頭準備長時間不用時﹐一定要保存在涼爽乾燥的地方以防生 黴-而且﹐不可放在陽光直接照射或放有化學藥品樟腦或衛生丸等 的地方• 注意不要濺水於鏡頭上或落到水中﹐因為將會生鏽而發生故障• 鏡頭的一部分部件採用了強化塑料-不要把鏡頭放置在高溫的地 方﹐以免損壞-

11. 不兼容的配件 • 望遠倍率鏡（所有型號） • 自動環BR-4及各式自動伸縮環PK﹐K環﹐和伸縮式對焦附件其他附件也有不宜用於本鏡頭的-具體細節請參閱您的附件的使用 說明書-

12. 規 格 鏡頭類型： 焦 距： 最大光圈： 鏡頭構造： 圖像角度：

焦距刻度： 距離信息： 變 焦︰ 對 焦： 拍攝距離 刻 度： 最短焦距：

光圈葉片數: 光 闌： 光圈範圍： 曝光測量： 安裝尺寸： 尺 寸： 重

G型AF-S Zoom-Nikkor鏡頭﹐具有內置CPU（中央處理 器）和尼康卡口座24-70mm f/2.8 11組15件（3片ED鏡片﹑3片非球面鏡片和1個裝有納 米晶體層的鏡頭原件） 84°-34°20' 〔使用尼康數字式相機（尼康DX格式）為61°-22°50'； 使用IX240系統相機時為71°-27°40'〕 24﹑28﹑35﹑50﹑70mm 輸入機身 手控用獨立變焦環 尼康內聚焦（IF）系列（使用內裝靜噪波導馬達） 手控則用獨立對焦環 刻度自0.38m至無限遠（∞） 在24mm時為0.41m；在28mm時為0.39m；在35∼50mm 時為0.38m；在70mm時為0.40m 9片（圓形） 全自動 f/2.8-22 採用全光圈方式 77mm（P=0.75mm） 直徑約83mm﹐從相機鏡頭安裝凸緣起的長度約為 133mm 約900g

相机及相关产品中有毒有害物质或元素的名称、 含量及环保使用期限说明 有毒有害物质或元素

铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 （Pb）（Hg）（Cd）（Cr（VI）） （PBB） （PBDE）

相机外壳和镜筒（塑料制） 2 机械元件 3 光学镜头、棱镜、滤镜玻璃 4 电子表面装配元件（包括电子元件） 5 机械元件，包括螺钉、包括螺母和垫圈等

注： 有毒有害物质或元素标识说明 表示该有毒有害物质或元素在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的 限量要求以下。 表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准 规定的限量要求。但是，以现有的技术条件要使相机相关产品完全不含有上述有毒有害物 质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指令 2002/95/EC》的豁免范围之内。 环保使用期限 此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品 的环保使用期限的年数。请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、 规定以适当的方法回收再利用或废弃处理本产品。

安全操作注意事項 警告 勿自行拆卸 觸動相機或鏡頭的內部零件可能會導致受傷。修理只能由有資格的維 修技師進行。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷 產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進 行檢查。 發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味時，請立刻取出電池，注意避 免燃燒。若繼續使用可能導致受傷。請在取出電池或切斷電源後，將 器材送到尼康授權的維修中心進行檢查維修。 勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。 勿通過鏡頭或取景器觀看太陽 通過鏡頭或取景器觀看太陽或其它強光，可能會導致永久性的視覺損 傷。 請勿在兒童伸手可及之處保管本產品 請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項 • 保持相機或鏡頭干燥，否則可能導致火災或引起電擊。 • 請勿使用濕手處置或接觸設備，否則可能引起電擊。 • 當進行背光拍攝時，請不要把太陽置在畫面之內。 太陽光或會聚焦在鏡頭的鏡身內，並會引致著火燃燒。當太陽照近 畫面時，也可能引致著火。 • 如果鏡頭要長期擱置不用，請蓋上前鏡頭蓋和後鏡頭蓋，并在儲存 鏡頭時要避免直接日照，否則可能導致火災，因為鏡頭可能使日光 聚焦於某一物體。

名稱（）：參考頁 1 2 3 4 5 6 7 8

鏡頭遮光罩安裝標誌（P.99） 對焦環（P.98） 距離刻度 距離標線 變焦環（P.98） 焦距刻度 焦距刻度標線 安裝標誌

鏡頭安裝橡皮墊圈（P.97） CPU觸點（P.97） 對焦模式開關（P.98）

鏡頭遮光罩（P.99） 鏡頭遮光罩鎖定釋放鈕 鏡頭遮光罩接頭標誌（P.99） 鏡頭遮光罩設定標誌（P.99）

適用的相機及可用的功能 有些功能可能受到限制。詳情請參閱您的相機說明書。 相機 D3、D2系列、D1系列、D300、D200、D100、

D80、D70系列、D50、D40系列 F6、F5、F100、F80系列、F75系列、F65系列 Pronea 600i、Pronea S*2 F4系列、F90X、F90系列、F70系列 F60系列、F55系列、F50系列、F-401x、F-401s、 F-401

쑗: 可能 ҂: 不可能 *1：P包括AUTO（通用程序）及可變程序系統。 *2：無手動模式（M）可用。

1. 前言 謝謝您購買AF-S尼克爾24-70mm f/2.8G ED鏡頭。這是一個高性 能的內部對焦（IF）鏡頭，採用寧靜波動馬達驅動對焦機構，以英 文“寧靜”的第一字母S為標誌。自動對焦過程流暢、安靜，幾乎一 瞬間就能完成。

• 用對焦模式開關可方便地選擇自動對焦（A）和手動對焦（M） 模式。 • 自動對焦有手動撤銷功能﹐可以隨時從自動對焦換到手動對焦。 • 當此鏡頭裝在有3D矩陣測光能力的尼康相機身上時，還可以進行 更精確的曝光控制，因為這時鏡頭會將主體距離的信息傳送到相 機身上。

• 采用3片非球面鏡和3片ED（超低色散）鏡片可有效地消除色差， 從而确保圖像清晰。同時，又利用9片光圈葉片形成一個近乎圓形的 光圈開孔，使主體前後焦點之外的景物形成舒心悅目的模糊影像。 • 在部分鏡片上的納米結晶塗層（Nano Cystal Coat），由晴天的戶 外，到射燈照明的戶內場景，均可確保在不同的拍攝情況下可以獲 得清晰的影像。 • 可能的最近對焦距離在35∼50毫米時為0.38米時。

■ 注意事項 • 注意不要弄臟或損壞CPU觸點!。 • 本鏡頭裝在尼康SLR數字式（尼康DX格式）相機，如D2系列和 D50上時，鏡頭畫面視角變成61°∼22°50'，與其35毫米相當的焦 距約為36∼105毫米。 • 如果鏡頭安裝橡皮墊圈9損壞時，請務必讓附近的尼康指定經銷 商或服務中心修理。 • 鏡頭前方共計可以安裝2盞無線遙控閃光燈SB-R200。

2. 對焦 按下表設定相機對焦模式： 相機 D3、D2系列、D1系列、D300、 D200、D100、D80、 D70系列、D50、D40系列、 F6、F5、F4系列、F100、 F90X、F90系列、F80系列、 F75系列、F70系列、F65系列、 Pronea 600i、Pronea S F60系列、F55系列、 F50系列、F-801s、 F-801、F-601M、 F-401x、F-401s、F-401

手控聚焦（除了F-601M外﹐ 都有輔助聚焦功能）

■ 自動對焦和手控補償（M/A模式） 1 將對焦模式開關"設定在〔M/A〕 。 注意：請務必按照指示器正好對準〔M/A〕的 原則設定開關。 2 仍有自動對焦，但可通過操作獨立的手控對焦 環2，來手控補償對焦，此時，應輕壓快門釋 放鈕或相機上備有的AF起始鈕（AF-ON） 。 3 要取消手控補償時，再次輕按快門按鈕或相機 上的AF啟用按鈕。此時，相機將回到自動對焦 模式。

3. 聚焦、變焦與景深（P.116） 對焦前先轉動變焦環5，直至在取景窗框架內獲 得滿意的構圖。如果相機上有景深預覽（定格） 鈕桿，則可在從取景窗觀看時觀察景深。

5. 使用卡口式鏡頭遮光罩HB-40# ■ 安裝鏡頭遮光罩（圖A） 將鏡頭遮光罩上的鏡頭遮光罩接頭標誌（ ） %對準鏡頭上的鏡頭遮光罩安裝標誌1，然後順 時針旋轉鏡頭遮光罩#，直至聽到咔嗒聲轉不動 為止。 • 確認鏡頭遮光罩安裝標誌1對準鏡頭遮光罩設 定標誌（ ）&。 • 若未正確安裝鏡頭罩，會產生暈映。 • 為了便於裝卸鏡頭罩，應抓住其底座（鏡頭遮 光罩接頭標誌%部分）而不是外緣。 • 存放鏡頭罩時，要反方向裝在相機上。

■ 拆除鏡頭遮光罩（圖B） 持續按住鏡頭遮光罩鎖定釋放鈕$，逆時針旋轉 鏡頭遮光罩#，將其拆除。

6. 使用帶內置閃光燈的相機拍攝閃光照片 光暈是指閃光燈發出的燈光因焦距的差異被鏡頭罩或鏡筒遮住時， 圖像的周邊出現的變黑現象。 相機

F75系列、F70系列、 Pronea 600i

• Pronea S: 在任何焦距和拍攝距離下都會存在背景暈映。

7. 請使用聚焦屏 各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景。 下面所列可用於本鏡頭： 聚焦屏 相機 F6 F5+DP-30 F5+DA-30 F4+DP-20 F4+DA-20

◎: 最佳聚焦 ○: 可能聚焦 取景窗內有輕微暈映或波紋圖形，但膠片上不會有。 —: 是指相機上不帶取景器屏。 空白意為不宜使用。因為M型聚焦屏可同時用1：1放大倍率進行宏觀攝 影和微縮攝影，因此，不在此限。

• 使用B和E聚焦屏時，請參閱B和E的聚焦屏一欄。

8. 鏡頭的維護保養 • 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟 乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡 頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕 跡或碰撞外部的部件。 • 切勿使用稀釋劑或苯溶液去清潔鏡頭，因有可能損傷鏡頭，或造 成火災，或損害健康。 • 為了保護前鏡頭鏡片，可以使用NC濾光鏡。鏡頭遮光罩#也有助 於保護鏡頭的前鏡片。 • 當把鏡頭保存在鏡盒中時，請蓋好前蓋和後蓋。 • 當鏡頭準備長時間不用時，一定要保存在涼爽乾燥的地方以防生 黴。而且，不可放在陽光直接照射或放有化學藥品樟腦或衛生丸 等的地方。 • 注意不要濺水於鏡頭上或落到水中，因為將會生鏽而發生故障。 • 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地 方，以免損壞。

9. 標準配件 • 77mm按扣式前鏡蓋LC-77 • 後鏡蓋LF-1 • 卡口式鏡頭遮光罩HB-40 • 半軟盒CL-M3

10. 選購附件 • 77mm旋入式濾色鏡

11. 不兼容的配件 • 望遠倍率鏡（所有型號） • 自動環BR-4及各式自動伸縮環PK，K環，和伸縮式對焦附件。 其他附件也有不宜用於本鏡頭的。具體細節請參閱您的附件的使用 說明書。

12. 規 格 鏡頭類型： 焦 距： 最大光圈： 鏡頭構造： 圖像角度：

焦距刻度： 距離信息： 變 焦︰ 對 焦：

G型AF-S Zoom-Nikkor鏡頭，具有內置CPU（中央 處理器）和尼康卡口座。 24-27mm f/2.8 11組15件（3片ED鏡片、3片非球面鏡片和1個裝有 納米晶體層的鏡頭原件） 84°-34°20' 〔使用尼康數字式相機（尼康DX格式）為61°-22°50'； 使用IX240系統相機時為71°-27°40'〕 24、28、35、50、70mm 輸入機身 手控用獨立變焦環 尼康內聚焦（IF）系列（使用內裝靜噪波導馬達） 手控則用獨立對焦環

刻度自0.38m至無限遠（∞） 在24mm時為0.41m；在28mm時為0.39m；在 35∼50mm時為0.38m；在70mm時為0.40m 光圈葉片數： 9片（圓形） 光 闌： 全自動 光圈範圍： f/2.8-22 曝光測量： 採用全光圈方式 安裝尺寸： 77mm（P=0.75mm） 尺 寸： 直徑約83mm，從相機鏡頭安裝凸緣起的長度約為 133mm 重 量： 約900g
