GEBRUIKSAANWIJZING AF-S NIKKOR 24-70MM F2.8G ED NIKON

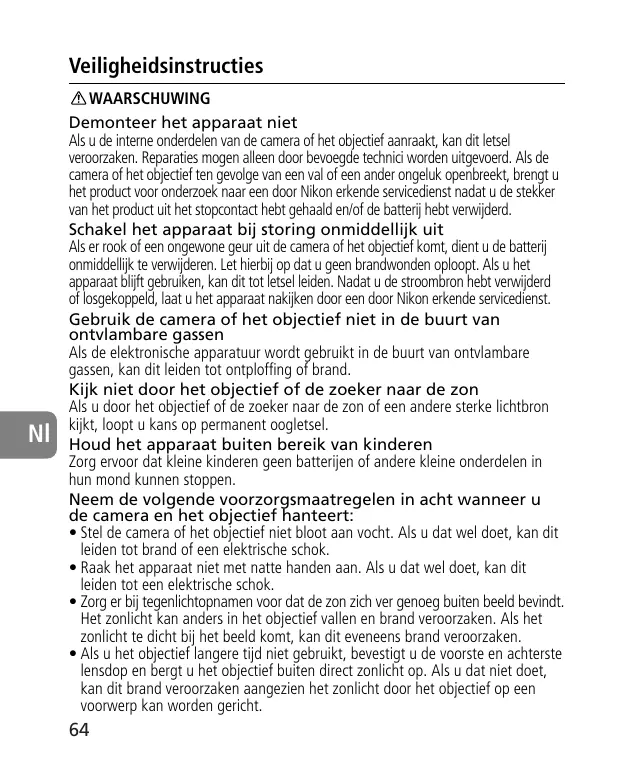

Veiligheidsinstructies

WAARSCHUWING Demonteer het apparaat niet Als u de interne onderdelen van de camera of het objectief aanraakt, kan dit letsel veroorzaken. Reparaties mogen alleen door bevoegde technici worden uitgevoerd. Als de camera of het objectief ten gevolge van een val of een ander ongeluk openbreekt, brengt u het product voor onderzoek naar een door Nikon erkende servicedienst nadat u de stekker van het product uit het stopcontact hebt gehaald en/of de batterij hebt verwijderd. Schakel het apparaat bij storing onmiddellijk uit Als er rook of een ongewone geur uit de camera of het objectief komt, dient u de batterij onmiddellijk te verwijderen. Let hierbij op dat u geen brandwonden oploopt. Als u het apparaat blijft gebruiken, kan dit tot letsel leiden. Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het apparaat nakijken door een door Nikon erkende servicedienst. Gebruik de camera of het objectief niet in de buurt van ontvlambare gassen Als de elektronische apparatuur wordt gebruikt in de buurt van ontvlambare gassen, kan dit leiden tot ontploffing of brand. Kijk niet door het objectief of de zoeker naar de zon Als u door het objectief of de zoeker naar de zon of een andere sterke lichtbron kijkt, loopt u kans op permanent oogletsel. Houd het apparaat buiten bereik van kinderen Zorg ervoor dat kleine kinderen geen batterijen of andere kleine onderdelen in hun mond kunnen stoppen. Neem de volgende voorzorgsmaatregelen in acht wanneer u de camera en het objectief hanteert: • Stel de camera of het objectief niet bloot aan vocht. Als u dat wel doet, kan dit leiden tot brand of een elektrische schok. • Raak het apparaat niet met natte handen aan. Als u dat wel doet, kan dit leiden tot een elektrische schok. • Zorg er bij tegenlichtopnamen voor dat de zon zich ver genoeg buiten beeld bevindt. Het zonlicht kan anders in het objectief vallen en brand veroorzaken. Als het zonlicht te dicht bij het beeld komt, kan dit eveneens brand veroorzaken. • Als u het objectief langere tijd niet gebruikt, bevestigt u de voorste en achterste lensdop en bergt u het objectief buiten direct zonlicht op. Als u dat niet doet, kan dit brand veroorzaken aangezien het zonlicht door het objectief op een voorwerp kan worden gericht.

Terminologie (referentiepagina): 1 2 3 4 5 6 7 8

Montage-index voor zonnekap (p. 69) Scherpstelring (p. 68) Afstandsschaal Afstandsindexlijn Zoomring (p. 69) Schaal brandpuntsafstand Indexlijn brandpuntsafstand Bevestigingsindex

9 Rubberen pakking van objectiefvatting (p. 67) ! CPU-contacten (p. 67) " Schakelaar voor scherpstelstand (p. 68) # Zonnekap (p. 69) $ Ontgrendelknop voor zonnekap (p. 69) % Bevestigingsindex voor zonnekap (p. 69) & Instelindex voor zonnekap (p. 69)

Geschikte camera's en beschikbare functies Er kunnen beperkingen gelden voor de beschikbare functies. Raadpleeg de handleiding van de camera voor meer informatie. Camera’s

쑗 : Mogelijk ҂ : Niet mogelijk

*1 P inclusief AUTO (algemeen programma) en onderwerpsstanden (Digital Vari-Program). *2 Handmatig (M) is niet beschikbaar.

1. Inleiding Gefeliciteerd met de aanschaf van dit AF-S NIKKOR 24-70 mm f/2,8G EDobjectief. Dit is een hoogwaardig objectief met interne scherpstelling (IF) die een Silent Wave Motor gebruikt om het scherpstelmechanisme aan te sturen, vandaar de aanduiding 'S'. Daardoor werkt de automatische scherpstelling vloeiend, stil en vrijwel direct. ■Belangrijkste functies • De standen autofocus (A) en handmatig (M) kunnen gemakkelijk worden geselecteerd met de schakelaar voor de scherpstelstand. • Automatische scherpstelling met handmatige aanpassing is mogelijk, zodat u direct kunt overschakelen van automatische naar handmatige scherpstelling.

• Een nauwkeuriger belichtingsregeling is mogelijk als het objectief is bevestigd op een Nikon-camera met 3D-matrixmeting, aangezien informatie over de afstand tot het onderwerp door het objectief wordt doorgegeven aan de camera. • Het gebruik van drie asferische en drie ED-lenselementen (Extra-lage Dispersie) zorgt voor scherpe beelden, vrijwel zonder kleurranden. Dankzij een diafragma van negen lamellen dat een bijna ronde opening oplevert, worden onscherpe delen voor of achter het onderwerp mooi wazig weergegeven. • De Nano Crystal Coat op één lenselement zorgt voor scherpe beelden onder verschillende opnameomstandigheden, van zonnige buitenopnamen tot binnenopnamen met spotlicht. • De kortste scherpstelafstand is 0,38 m op 35 mm – 50 mm. ■Belangrijk • Let erop dat de CPU-contacten ! niet vuil worden of beschadigen. • Bij bevestiging op een Nikon digitale SLR-camera (Nikon DX-formaat), zoals de D2-serie en de D50, wordt de beeldhoek 61°–22°50' en bedraagt de brandpuntsafstand in kleinbeeldequivalent circa 36 – 105 mm. • Als de rubberen pakking van de objectiefvatting 9 is beschadigd, dient u het objectief voor reparatie naar een door Nikon erkende leverancier of servicedienst te brengen. • In totaal kunnen er twee Speedlights met draadloze afstandsbediening SB-R200 aan de voorkant van het objectief worden bevestigd.

Scherpstelstand van camera AF (C/S) MF AF (C/S)

MF Scherpstelstand van objectief M/A M Handmatige Autofocus met scherpstelling handmatige (hulpverlichting is voorkeuze beschikbaar) Handmatige scherpstelling (hulpverlichting is beschikbaar) Handmatige scherpstelling (hulpverlichting is beschikbaar, behalve bij de F-601M)

■Autofocus met handmatige aanpassing (stand M/A) 1 Zet de schakelaar voor de scherpstelstand " op [M/A]. Opmerking: Zorg ervoor dat u de schakelaar zo instelt dat de aanduiding precies samenvalt met [M/A]. 2 Autofocus is mogelijk, maar u kunt de scherpstelling handmatig wijzigen door aan de scherpstelring 2 te draaien terwijl u de ontspanknop of de AF-startknop (AF-ON) op de camera licht indrukt. 3 U annuleert de handmatige aanpassing door de ontspanknop of de AF-startknop op de camera nogmaals licht in te drukken. De camera schakelt terug naar de autofocusstand.

3. Scherpstellen, zoomen en scherptediepte (p.116) Draai voordat u scherpstelt aan de zoomring 5 totdat de gewenste compositie in de zoeker wordt weergegeven. Als de camera een knop of hendel voor scherptedieptecontrole heeft, kunt u de scherptediepte controleren terwijl u door de zoeker van de camera kijkt.

4. Het diafragma instellen Stel het diafragma in op de camera.

5. Gebruik van de bajonet-zonnekap HB-40 # ■De zonnekap bevestigen (Afb. A) Lijn de bevestigingsindex ( ) % op de zonnekap uit met de montage-index 1 op het objectief en draai de zonnekap # naar rechts totdat deze in de klikstop vergrendelt. • Zorg dat de montage-index 1 is uitgelijnd met de instelindex ( ) &. • Als de zonnekap niet juist is bevestigd, kan er vignettering optreden. • Om het bevestigen en verwijderen van de zonnekap te vergemakkelijken, moet u deze onderaan vasthouden (rondom de bevestigingsindex voor de zonnekap %) en niet bij de buitenrand. • Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief.

■De zonnekap afnemen (Afb. B) Terwijl u op de ontgrendelknop voor de zonnekap $ drukt, draait u de zonnekap # naar links om deze los te maken.

6. Flitsfoto’s maken met camera’s met ingebouwde flitser Vignettering is het donker worden van de hoeken van het beeld en dit treedt op omdat het licht van de flitser gehinderd wordt door de zonnekap of het objectief, afhankelijk van de brandpuntsafstand of de afstand tot het onderwerp. Camera’s D300

F80-serie F75-serie, F70-serie, Pronea 600i F60-serie F65-serie, F55-serie, F50-serie

Bruikbare brandpuntsafstand / opnameafstand • 28 mm / 3 m of meer • 35 mm / 1 m of meer • 50 mm of meer / geen beperking • 28 mm / 2 m of meer • 35 mm / 1 m of meer • 50 mm of meer / geen beperking • 28 mm / 2,5 m of meer • 35 mm / 1 m of meer • 50 mm of meer / geen beperking • 35 mm / 1 m of meer • 50 mm of meer / geen beperking • 35 mm / 1,5 m of meer • 50 mm / 1 m of meer • 70 mm of meer / geen beperking • 50 mm / 1 m of meer • 70 mm of meer / geen beperking • 50 mm / 1,5 m of meer • 70 mm / 1 m of meer • 70 mm / 1 m of meer • 70 mm / 1,5 m of meer

• Pronea S: Vignettering treedt bij elke brandpuntsafstand en onderwerpafstand op. Het gebruik van dit objectief wordt afgeraden.

7. Aanbevolen matglazen Er zijn diverse verwisselbare matglazen beschikbaar voor bepaalde Nikonreflexcamera's die geschikt zijn voor allerlei soorten opnamen. De aanbevolen matglazen voor dit objectief zijn: Matglas Camera F6 F5+DP-30 F5+DA-30 F4+DP-20 F4+DA-20

: Uitstekende scherpstelling : Acceptabele scherpstelling Geringe vignettering of moirépatronen verschijnen in de zoeker, maar niet op de film. —: Niet beschikbaar Een leeg vakje betekent 'niet van toepassing'. Aangezien een type M-matglas kan worden gebruikt voor macrofotografie met een vergrotingsfactor van 1:1 en voor microfotografie, heeft dit matglas andere toepassingen dan de andere matglazen. • Bij gebruik van B- en E-matglazen in andere camera's dan de hierboven vermelde raadpleegt u de kolommen voor de B- en E-matglazen.

8. Objectiefonderhoud • Reinig het objectiefoppervlak met een blaasborsteltje. Gebruik voor het verwijderen van vuil en vlekken een zachte, schone katoenen doek of een lenstissue die is bevochtigd met ethanol (alcohol) of lensreiniger. Wrijf in ronde bewegingen vanuit het midden naar de buitenrand, waarbij u erop let dat u geen vlekken achterlaat of andere delen van het objectief aanraakt. • Gebruik nooit thinner of benzeen om het objectief te reinigen aangezien het objectief hierdoor kan beschadigen en dit kan leiden tot brand of gezondheidsproblemen.

• Er is een NC-filter verkrijgbaar om het voorste lenselement te beschermen. Een zonnekap # beschermt ook de voorkant van het objectief. • Wanneer u het objectief opbergt in de objectieftas, bevestigt u zowel de voorste als de achterste lensdop. • Als het objectief gedurende langere tijd niet wordt gebruikt, bergt u dit op een koele, droge plaats op om schimmelvorming te voorkomen. Berg het objectief ook op uit de buurt van direct zonlicht of chemicaliën zoals kamfer of nafta. • Zorg dat er geen water op het objectief terechtkomt en laat het objectief niet in water vallen aangezien dit leidt tot roestvorming en defecten. • Sommige onderdelen van het objectief zijn gemaakt van hard plastic. Om beschadiging te voorkomen mag u het objectief nooit op een zeer warme plaats laten liggen.

9. Standaardaccessoires • 77mm voorste opsteeklensdop LC-77 • Achterste lensdop LF-1 • Bajonet-zonnekap HB-40 • Zachte tas CL-M3

10. Los verkrijgbare accessoires

• 77mm inschroeffilters

11. Incompatibele accessoires • Teleconverters (alle modellen) • Automatische ring BR-4 en alle modellen automatische tussenringen PK, K-ringen en balgapparaten. Andere accessoires zijn mogelijk niet geschikt voor gebruik met dit objectief. Raadpleeg zorgvuldig de handleiding van het accessoire voor meer informatie.

12. Specificaties Type objectief: Brandpuntsafstand: Maximaal diafragma: Objectiefconstructie:

G-type AF-S DX Zoom-Nikkor-objectief met ingebouwde CPU en Nikon-bajonetvatting 24–70mm f/2,8 15 elementen in 11 groepen (3 ED-glas, 3 asferisch en 1 Nano Crystal Coat)

84° – 34°20' [61° – 22°50' met Nikon digitale spiegelreflexcamera's (Nikon DX-formaat); 71° – 27°40' met IX240-camera's] Schaal brandpuntsafstand: 24, 28, 35, 50, 70mm Afstandsinformatie: Doorgegeven aan camerabody Zoomen: Handmatig via aparte zoomring Scherpstelling: Nikon IF-systeem (Internal Focusing) met interne Silent Wave Motor; handmatig via aparte scherpstelring Schaal opnameafstand: In meters en feet van 0,38 m – tot oneindig (∞) Kortste scherpstelafstand: 0,41 m op 24 mm, 0,39 m op 28 mm, 0,38 m op 35 mm – 50 mm, 0,40 m op 70 mm Aantal diafragmalamellen: 9 (afgerond) Diafragma: Volledig automatisch Diafragmabereik: f/2,8 – 22 Belichtingsmeting: Via volledig diafragma Montage-afmeting: 77 mm (P = 0,75 mm) Afmetingen: Circa 83 mm (diameter) x 133 mm (afstand vanaf de bajonetvatting op de camera) Gewicht: Circa 900 gram

Specificaties en ontwerp kunnen zonder aankondiging of verplichting van de zijde van de fabrikant worden gewijzigd.
