BRUKSANVISNING AF-S NIKKOR 24-70MM F2.8G ED NIKON

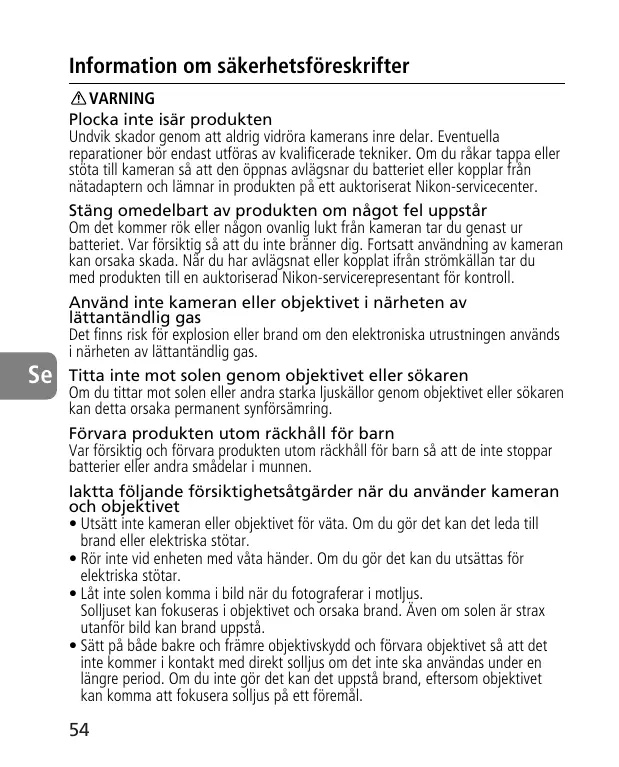

Information om säkerhetsföreskrifter

VARNING Plocka inte isär produkten Undvik skador genom att aldrig vidröra kamerans inre delar. Eventuella reparationer bör endast utföras av kvalificerade tekniker. Om du råkar tappa eller stöta till kameran så att den öppnas avlägsnar du batteriet eller kopplar från nätadaptern och lämnar in produkten på ett auktoriserat Nikon-servicecenter. Stäng omedelbart av produkten om något fel uppstår Om det kommer rök eller någon ovanlig lukt från kameran tar du genast ur batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning av kameran kan orsaka skada. När du har avlägsnat eller kopplat ifrån strömkällan tar du med produkten till en auktoriserad Nikon-servicerepresentant för kontroll. Använd inte kameran eller objektivet i närheten av lättantändlig gas Det finns risk för explosion eller brand om den elektroniska utrustningen används i närheten av lättantändlig gas. Titta inte mot solen genom objektivet eller sökaren Om du tittar mot solen eller andra starka ljuskällor genom objektivet eller sökaren kan detta orsaka permanent synförsämring. Förvara produkten utom räckhåll för barn Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen. Iaktta följande försiktighetsåtgärder när du använder kameran och objektivet • Utsätt inte kameran eller objektivet för väta. Om du gör det kan det leda till brand eller elektriska stötar. • Rör inte vid enheten med våta händer. Om du gör det kan du utsättas för elektriska stötar. • Låt inte solen komma i bild när du fotograferar i motljus. Solljuset kan fokuseras i objektivet och orsaka brand. Även om solen är strax utanför bild kan brand uppstå. • Sätt på både bakre och främre objektivskydd och förvara objektivet så att det inte kommer i kontakt med direkt solljus om det inte ska användas under en längre period. Om du inte gör det kan det uppstå brand, eftersom objektivet kan komma att fokusera solljus på ett föremål.

1 Riktmärke för montering av objektivkåpan (s. 59) 2 Fokusring (s. 58) 3 Avståndsmätare 4 Distansindikeringslinje 5 Zoomring (s. 59) 6 Brännviddsskala 7 Brännviddsindexlinje 8 Monteringsindikering

Gummipackning för objektivgänga (s. 57) CPU-kontakter (s. 57) Fokuslägesväljare (s. 58) Objektivkåpa (s. 59) Frigöringsknapp för objektivkåpan (s. 59) Riktmärke för montering av objektivkåpan (s. 59) & Riktmärke för inställning av objektivkåpan (s. 59)

Vilka kameror och funktioner som kan användas Vissa avvikelser kan förekomma vad gäller tillgängliga funktioner. Läs kamerans bruksanvisning om du vill ha mer information. Kameror D3, D2-serien, D1-serien, D300, D200, D100, D80, D70-serien, D50, D40-serien F6, F5, F100, F80-serien, F75-serien, F65-serien Pronea 600i, Pronea S*2 F4-serien, F90X, F90-serien, F70-serien F60-serien, F55-serien, F50-serien, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, Nikon MF-kameror (förutom F-601M)

Exponeringsläge P*1 S A M

쑗 : Möjligt ҂ : Omöjligt

*1 P omfattar AUTO (General-Purpose Program) och systemet Vari-Program. *2 Manuell (M) kan inte användas.

1. Introduktion Grattis till ditt köp av objektivet AF-S NIKKOR 24–70 mm f/2,8G ED. Det här är ett avancerat IF-objektiv (internfokusering) med en Silent Wave Motor (ultraljudsmotor) som styr fokuseringsmekanismen, varför S-beteckningen används. Autofokuseringen blir därigenom smidig, tyst och nästintill ögonblicklig. ■Huvudfunktioner • Autofokus (A) eller manuellt läge (M) väljs enkelt med fokuslägesväljaren. • Autofokusering med manuellt åsidosättande är en funktion som gör det möjligt att byta snabbt från autofokus till manuell fokusering. • Mer exakt exponeringskontroll kan användas när objektivet är monterat på en Nikon-kamera med funktioner för 3D-matrixmätning, eftersom informationen om avstånd till motivet överförs från objektivet till kamerahuset.

• Med tre asfäriska linselement och tre ED-linselement (Extra-low Dispersion) blir bilderna skarpa och så gott som fria från färgskiftningar. Och med nio lameller som ger en nästan cirkulär bländaröppning återges oskärpan framför eller bakom motivet med en tilltalande suddighet. • Nano Crystal Coat på ett linselement ger tydliga bilder i flera olika fotograferingsförhållanden, alltifrån utomhusbilder i starkt solsken till strålkastarupplysta inomhusbilder. • Näravståndet är 0,38 m vid en brännvidd på 35 mm – 50 mm. ■Viktigt • Var försiktig så att du inte smutsar ned eller skadar CPU-kontakterna !. • Objektivets bildvinkel är 61°–22°50' och dess brännvidd ungefär 36–105 mm motsvarande 35 mm-format när det är monterat på Nikons digitala SLRkameror (Nikon DX-format), till exempel i D2-serien och D50. • Om gummipackningen för objektivgänga 9 skadas bör du besöka närmaste auktoriserade Nikon-återförsäljare eller Nikon-servicecenter för reparation. • Upp till två trådlöst fjärrstyrda SB-R200-blixtar går att montera framtill på objektivet.

2. Fokusering Ställ in kamerans fokuseringsratt enligt tabellen nedan. Objektivets fokuseringsläge Kamerans fokuseringsläge M/A M D3, D2-serien, D1-serien, D300, Manuell AF Autofokus med D200, D100, D80, D70-serien, fokusering (C/S) manuell prioritet (Fokuseringshjälp D50, D40-serien, F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, kan användas.) F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S Manuell fokusering MF (Fokuseringshjälp kan användas.) Kameror

MF MF Manuell fokusering (Fokuseringshjälp kan användas, förutom med F-601M.)

■Autofokus med manuellt åsidosättande (M/A-läget) 1 Dra fokuslägesväljaren " till [M/A]. Obs! Se till att dra lägesväljaren så att indikatorn pekar exakt mot [M/A]. 2 Autofokus kan användas, men du kan manuellt åsidosätta fokuseringen genom att använda den separata fokuseringsringen 2 medan du trycker ned avtryckaren lätt eller AF-startknappen (AF-ON) på kameran. 3 Tryck ned avtryckaren eller AF-startknappen på kameran igen om du inte vill använda manuellt åsidosättande mer. Detta återställer kameran till autofokusläget.

3. Fokusering, zoomning och skärpedjup (s. 116) Först vrider du zoomringen 5 tills önskad komposition visas i sökaren innan du fokuserar. Om kameran har skärpedjupskontroll (stop-down) kan du se skärpedjupet genom att titta i kamerans sökare.

4. Ställa in bländaren Ställ in bländaren på kamerahuset.

5. Använda kåpan HB-40 med bajonettfattning # ■Montera kåpan (Fig. A) Passa ihop kåpmonteringsriktmärket ( ) % på kåpan med kåpmonteringsriktmärket 1 på objektivet, och vrid kåpan # medurs tills det klickar till för att låsa fast den. • Kontrollera att kåpmonteringsriktmärket 1 hamnar mitt för kåpinställningsriktmärket ( ) &. • Om objektivkåpan inte är monterad på rätt sätt kan det uppstå vinjettering. • Håll i kåpans bas (runt kåpmonteringsriktmärket %) och inte i kanten så går det lättare att sätta på och ta av kåpan. • Det går att montera kåpan bak och fram när den inte används.

■Avtagning av kåpan (Fig. B) Håll kåpfrigöringsknappen $ intryckt och vrid objektivkåpan # moturs för att ta av den.

6. Ta blixtbilder med en kamera med inbyggd blixt Vinjettering är ett fenomen som innebär att bilden blir mörkare i hörnen på grund av att blixtljuset blockeras av objektivkåpan eller objektivröret beroende på brännvidden eller tagningsavståndet. Kameror D300

F80-serien F75-serien, F70-serien, Pronea 600i F60-serien F65-serien, F55-serien, F50-serien

Brännvidd/fotograferingsavstånd som kan användas • 28 mm / 3 m eller större • 35 mm / 1 m eller större • 50 mm eller längre / ingen begränsning • 28 mm / 2 m eller större • 35 mm / 1 m eller större • 50 mm eller längre / ingen begränsning • 28 mm / 2,5 m eller större • 35 mm / 1 m eller större • 50 mm eller längre / ingen begränsning • 35 mm / 1 m eller större • 50 mm eller längre / ingen begränsning • 35 mm / 1,5 m eller större • 50 mm / 1 m eller större • 70 mm eller längre / ingen begränsning • 50 mm / 1 m eller större • 70 mm eller längre / ingen begränsning • 50 mm / 1,5 m eller större • 70 mm / 1 m eller större • 70 mm / 1 m eller större • 70 mm / 1,5 m eller större

• Pronea S: Vinjettering uppstår vid alla brännvidder och tagningsavstånd. Vi avråder från användning av detta objektiv.

7. Rekommenderade mattskivor Flera olika utbytbara mattskivor kan användas för vissa av Nikons digitala SLRkameror så att de passar för alla fotograferingssituationer. Nedanstående skivor rekommenderas för användning med det här objektivet. Skiva Kamera

: Utmärkt fokusering : Acceptabel skärpeinställning Det kan förekomma en aning vinjettering eller moaré-mönster i sökaren, men inte på filmen. —: Ej tillgängligt. En tom ruta innebär att det inte är tillgängligt. Eftersom M-skivan kan användas både vid makrofotografi med förstoringsgraden 1:1 och vid fotomikrografi har den andra användningsområden än andra skivor. • Informationen i kolumnerna för skivorna B och E gäller om du använder mattskivorna B och E på andra kameror än dem som räknas upp ovan.

8. Skötsel av objektivet • Rengör linsens yta med en blåspensel. Ta bort smuts och fläckar med en mjuk och ren bomullstrasa eller linsduk som har fuktats med etanol (alkohol) eller linsrengöringsvätska. Torka i cirkelrörelser från mitten och utåt mot kanten. Var försiktig så att du inte lämnar spår eller vidrör andra delar av linsen. • Använd aldrig thinner eller bensen för att rengöra linsen eftersom det kan skada linsen, orsaka brand och hälsoproblem. • För att skydda det främre linselementet finns det ett NC-filter att köpa till. En objektivkåpa # hjälper också till att skydda det främre linselementet.

• När du förvarar objektivet i objektivväskan sätter du på både främre och bakre locket. • Förvara objektivet på ett svalt och torrt ställe för att förhindra mögelbildning när objektivet inte ska användas under en längre period. Förvara även objektivet så att det inte kommer i kontakt med direkt solljus eller kemikalier, till exempel kamfer eller naftalin. • Låt inte objektivet komma i kontakt med vatten eftersom det kan orsaka att objektivet rostar eller slutar fungera. • Förstärkt plast används för vissa delar av objektivet. Undvik skada genom att aldrig lämna objektivet på ett extremt varmt ställe.

9. Standardtillbehör • 77 mm främre linsskydd LC-77 • Bakre objektivlock LF-1 • Kåpa med bajonettfattning HB-40 • Mjuk väska CL-M3

10. Tillbehör som säljs separat • 77 mm filter med skruvgänga

11. Tillbehör som inte kan användas • Telekonvertrar (alla modeller) • Automatisk ring BR-4 och alla modeller av automatisk mellanring PK, K-ring och bälgfokuseringstillbehör. Det kan även finnas andra tillbehör som inte passar att använda tillsammans med det här objektivet. Läs noggrant igenom bruksanvisningen till respektive tillbehör för närmare detaljer.

12. Specifikationer Objektivtyp: Brännvidd: Största bländare: Objektivkonstruktion:

AF-S Zoom-Nikkor av G-typ med inbyggd CPU och Nikons bajonettfattning 24 mm–70 mm f/2.8 15 element i 11 grupper (3 ED-glas, 3 asfäriska och 1 Nano Crystal Coat-behandlat linselement)

84° – 34°20' [61° – 22°50' med Nikons digitala SLR-kameror (Nikon DX-format), 71° – 27°40' med IX240-systemkameror] Brännviddsskala: 24, 28, 35, 50, 70 mm Avståndsinformation: Utdata till kamerahuset Zoomkontroll: Manuell via en separat zoomring Fokusering: Nikons system för internfokusering (IF) (med en intern ultraljudsmotor), manuellt via separat fokusring Avståndsskala: Graderas i meter och fot från 0,38 m till oändlighet (∞) Närgräns: 0,41 m vid en brännvidd på 24 mm, 0,39 m vid en brännvidd på 28 mm, 0,38 m vid en brännvidd på 35 mm – 50 mm, 0,40 m vid en brännvidd på 70 mm Antal bländarlameller: 9 st. (rundade) Bländarlamell: Helautomatisk Bländarintervall: f/2,8 – 22 Exponeringsmätning: Via metoden för helt öppen bländare Monteringsstorlek för tillbehör: 77 mm (P = 0,75 mm) Mått: Cirka 83 mm diameter x 133 mm (längd från objektivfattningsflänsen) Vikt: Cirka 900 g

Specifikationer och utformningar kan ändras utan föregående meddelande och utan några förpliktelser från tillverkarens sida.
