BEDIENUNGSANLEITUNG AF-S NIKKOR 24-70MM F2.8G ED NIKON

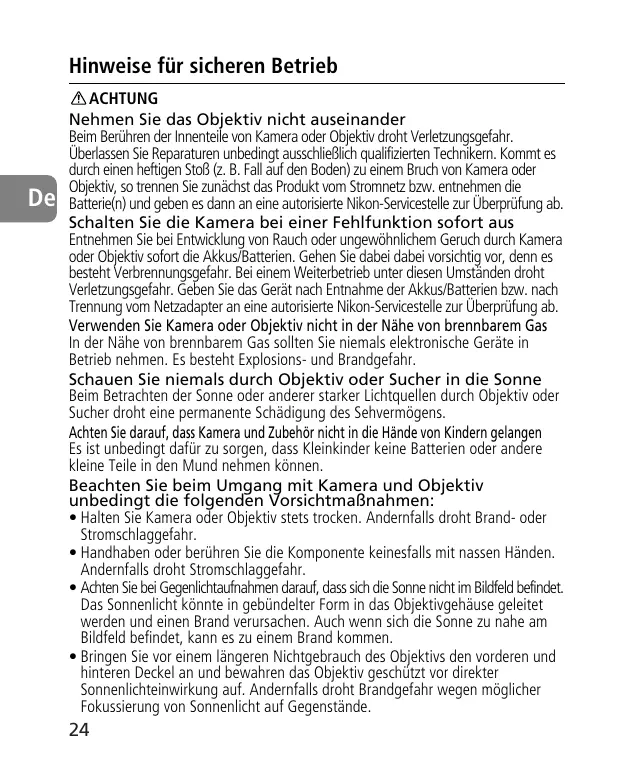

Hinweise für sicheren Betrieb

ACHTUNG Nehmen Sie das Objektiv nicht auseinander Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z. B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Schalten Sie die Kamera bei einer Fehlfunktion sofort aus Entnehmen Sie bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv sofort die Akkus/Batterien. Gehen Sie dabei dabei vorsichtig vor, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Geben Sie das Gerät nach Entnahme der Akkus/Batterien bzw. nach Trennung vom Netzadapter an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Verwenden Sie Kamera oder Objektiv nicht in der Nähe von brennbarem Gas In der Nähe von brennbarem Gas sollten Sie niemals elektronische Geräte in Betrieb nehmen. Es besteht Explosions- und Brandgefahr. Schauen Sie niemals durch Objektiv oder Sucher in die Sonne Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens. Achten Sie darauf, dass Kamera und Zubehör nicht in die Hände von Kindern gelangen Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere kleine Teile in den Mund nehmen können. Beachten Sie beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen:

• Halten Sie Kamera oder Objektiv stets trocken. Andernfalls droht Brand- oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Komponente keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
• Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Sonne nicht im Bildfeld befindet. Das Sonnenlicht könnte in gebündelter Form in das Objektivgehäuse geleitet werden und einen Brand verursachen. Auch wenn sich die Sonne zu nahe am Bildfeld befindet, kann es zu einem Brand kommen.
• Bringen Sie vor einem längeren Nichtgebrauch des Objektivs den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht auf Gegenstände.

Nomenclature ( ): Reference page 1 Montagemarkierung für Gegenlichtblende (S. 29) 2 Entfernungseinstellring (S. 28) 3 Entfernungsskala 4 Markierung für Entfernungsskala 5 Zoomring (S. 28) 6 Brennweitenskala 7 Brennweitenskala-Indexlinie 8 Montagemarkierung 9 Dichtungsmanschette (S. 27) CPU-Kontakte (S. 27) Fokusschalter (S. 28) Gegenlichtblende (S. 29) GegenlichtblendeEntriegelungstaste (S. 29) Montagemarkierung der Gegenlichtblende (S. 29) Kontrollmarkierung der Gegenlichtblende (S. 29)

Verwendbare Kameras und verfügbare Funktionen Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie in der Bedienungsanleitung zu Ihrer Kamera.

Kameras Autofokus Belichtungssteuerung P*1 S A M D3, D2-Serie, D1-Serie, D300, D200, D100, D80, D70-Serie, D50, D40-Serie F6, F5, F100, F80-Serie, F75-Serie, F65-Serie Pronea 600i, Pronea S*2 F4-Serie, F90X, F90-Serie, F70-Serie F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, Nikon MF Kameras (außer F-601M)

쑗 : Möglich ҂ : Nicht möglich *1 P schließt die Automatik (AUTO) und Motivprogramme mit ein. *2 Manuelle Belichtungssteuerung (M) nicht möglich.

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 24-70mm f/2,8G ED entschieden haben. Dieses hochwertige Objektiv mit Innenfokussierung (IF) und Silent Wave Motor (s) bietet einen besonders schnellen und nahezu geräuschlosen Autofukusbetrieb. ■Die wichtigsten Merkmale

• Der Fokusschalter gestattet das Umschalten zwischen Autofokus (A) und manuellem Fokus (M).
• Auch wenn der Autofokus aktiviert ist, können Sie jederzeit manuell eingreifen (Priorität der manuellen Scharfeinstellung).
• Das Objektiv überträgt die eingestellte Entfernung an die Kamera und ermöglicht so eine präzisere Belichtungssteuerung (3D-Matrixmessung).
• Der Einsatz dreier asphärischer und dreier ED-Linsen (mit besonders geringer Dispersion) gewährleistet scharfe, nahezu farbsaumfreie Bilder. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß

außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unschärfe getaucht werden.

• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterschiedlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.
• Die kürzest mögliche Aufnahmeentfernung beträgt 0,38 m bei 35 bis 50 mm. ■Wichtige Hinweise
• Halten Sie die CPU-Kontakte ! sauber und schützen Sie sie vor Beschädigung.
• Wird das Objektiv mit Nikon Digital-SLR-Kameras (Nikon DX-Format), wie etwa der Modelle der D2-Serie sowie Modell D50 verwendet, beträgt der Bildwinkel 61° – 22°50’ und der Brennweitenbereich entspricht 36 – 105 mm bei einer Kleinbildformatkamera.
• Bei einer Beschädigung der Dichtungsmanschette 9 sollten Sie das Objektiv beim nächsten Nikon-Vertragshändler bzw.bei einer Nikon-Reparaturwerkstatt zur Reparatur abgeben.
• An der Vorderseite des Objektivs können bis zu zwei Slave-Blitzgeräte vom Typ SB-R200 angebracht werden.

Wählen Sie anhand der folgenden Tabelle eine von der Kamera unterstützte Fokussteuerung: Fokussteuerung (Objektiv) Fokussteuerung (Kamera) M/A Kameras Manueller Fokus (mit D3, D2-Serie, D1-Serie, D300, D200, Autofokus mit elektronischer D100, D80, D70-Serie, D50, D40-Serie, Priorit t der man. (C/S) Einstellhilfe) F6, F5, F4-Serie, F100, F90X, F90-Serie, Scharfeinstellung F80-Serie, F75-Serie, F70-Serie, F65Manueller Fokus Serie, Pronea 600i, Pronea S (mit elektronischer Einstellhilfe) F60-Serie, F55-Serie, F50-Serie, AF Manueller Fokus (mit elektronischer F-801s, F-801, F-601M, F-401x, (C/S) Einstellhilfe; keine Einstellhilfe bei F-601M) F-401s, F-401

■Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus) 1 Stellen Sie den Fokusschalter " auf [M/A]. Hinweis: Dabei muss der Schalter so eingestellt sein, dass die Markierung genau mit der Aufschrift [M/A] fluchtet. 2 Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten Entfernungseinstellrings 2 und gleichzeitigem Antippen des Auslösers oder der AF-Starttaste (AF-ON) an Kamera deaktiviert werden. 3 Drücken Sie den Auslöser bis zum ersten Druckpunkt oder die AF-Start-Taste der Kamera, wenn Sie nicht mehr manuell in die Fokussierung eingreifen wollen. Daraufhin schaltet die Kamera auf Autofokus-Modus zurück.

3. Scharfeinstellung, Zoomen und Tiefenschärfe (S. 116)

Drehen Sie am Zoomring 5, bis die gewünschte Bildkomposition im Sucher zu sehen ist, bevor Sie die Scharfeinstellung vornehmen. Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau (Abblendung), lässt sich die Schärfentiefe im Kamerasucher überprüfen.

4. Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

5. Verwenden der Bajonett-Gegenlichtblende HB-40 #

■Anbringen der Gegenlichtblende (Abb. A) Richten Sie die Montagemarkierungen an Objektiv 1 und Gegenlichtblende ( ) % aneinander aus und drehen Sie die Gegenlichtblende # im Uhrzeigersinn, bis sie hörbar einrastet.

• Stellen Sie sicher, dass die Kontrollmarkierung ( & mit der Montagemarkierung am Objektiv 1 fluchtet.
• Wenn die Gegenlichtblende falsch angebracht ist, kann es zu Vignettierung (Abschattungen an den Bildrändern) kommen.
• Halten Sie die Gegenlichtblende zum Anbringen oder Abnehmen an ihrer Basis fest, nicht am vorderen Rand.
• Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden. ■Abnehmen der Gegenlichtblende (Abb. B) Zum Abnehmen drücken Sie die GegenlichtblendeEntriegelungstaste $ und drehen dabei die Gegenlichtblende # entgegen dem Uhrzeigersinn.

6. Blitzaufnahmen mit Kameras mit eingebautem Blitz

Unter Vignettierung versteht man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Brennweite oder Aufnahmedistanz, vom Objektivtubus verdeckt wird. Kameras

D300 D200 D100 D80, D70-Serie, D50 D40-Serie F80-Serie F75-Serie, F70-Serie, Pronea 600i F60-Serie F65-Serie, F55-Serie, F50-Serie Verwendbare Brennweite/Aufnahmedistanz

• 28 mm / 3 m oder länger
• 35 mm / 1 m oder länger
• 50 mm oder länger / Keine Beschränkung
• 28 mm / 2 m oder länger
• 35 mm / 1 m oder länger
• 50 mm oder länger / Keine Beschränkung
• 28 mm / 2,5 m oder länger
• 35 mm / 1 m oder länger
• 50 mm oder länger / Keine Beschränkung
• 35 mm / 1 m oder länger
• 50 mm oder länger / Keine Beschränkung
• 35 mm / 1,5 m oder länger
• 50 mm / 1 m oder länger
• 70 mm oder länger / Keine Beschränkung
• 50 mm / 1 m oder länger
• 70 mm oder länger / Keine Beschränkung
• 50 mm / 1,5 m oder länger
• 70 mm / 1 m oder länger
• 70 mm / 1 m oder länger
• 70 mm / 1,5 m oder länger

• Pronea S: Randunschärfen (Vignettierungen) treten bei beliebigen Brennweiten und Aufnahmedistanzen auf. Wir raten von der Verwendung dieses Objektivs ab.

7. Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt. Einstellscheibe Kamera

: Hervorragende Scharfeinstellung : Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt. —: Nicht möglich Leerfelder bedeuten: Nicht verwendbar. Die Einstellscheibe M ist für die Makrofotografie mit einem Abbildungsmaßstab von 1:1 und für die Mikrofotografie konzipiert. Ihre Eigenschaften unterscheiden sich daher von denen anderer Einstellscheiben.

• Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras.

8. Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Entfernen Sie Staub und Flecken mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungstuch, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne Wischspuren zurückzulassen.
• Verwenden Sie niemals Verdünner oder Benzin zur Reinigung, da dieses zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen könnte.
• Ein Klarglasfilter (NC) kann als Frontlinsenschutz verwendet werden. Die Gegenlichtblende # wirkt als zusätzlicher Schutz.
• Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder Naphthalin (Mottenmittel) fern.
• Das Objektiv ist nicht wasserdicht und kann beschädigt werden, wenn es Nässe ausgesetzt wird.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Eine Lagerung an übermäßig heißen Orten kann zur Beschädigung führen.

9. Im Lieferumfang enthaltenes Zubehör

• Aufsteckbarer 77-mm-Objektivfrontdeckel LC-77 • Objektivrückdeckel LF-1
• Bajonett-Gegenlichtblende HB-40 • Etui CL-M3

11. Nicht geeignetes Zubehör

• Telekonverter (alle Modelle) • Auto-Ring BR-4 und alle Modelle von AutoZwischenring PK, Ring K und Balgenvorsatz. Anderes Zubehör ist möglichcherweise für bestimmte Kameras nicht geeignet. Lesen Sie sorgfältig die Anleitungen zu Ihrem Zubehör.

12. Technische Daten

Objektivtyp: AF-S-Zoom-Nikkor mit G-Charakteristik, eingebauter CPU und Nikon-F-Bajonett. Brennweite: 24–70mm Lichtstärke: f/2,8 Optischer Aufbau: 15 Linsen in 11 Gruppen (3 Linsen aus ED-Glas, 3 aus asphärisch und eine mit Nanokristallvergütung) Bildwinkel: 84° – 34°20’ [61° – 22°50’ bei Nikon-Digitalkameras (Nikon DXFormat); 71° – 27°40’ bei IX240-Kameras] Brennweitenskala: 24, 28, 35, 50, 70mm Übermittlung an die Kamera Entfernungsdaten: Zoomen: Manuell über separaten Zoomring Fokussierung: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent-Wave-Motor); manuell über separaten Fokussierring Unterteilt in Meter und Fuß, von 0,38 m bis Entfernungsskala: unendlich (∞) Kürzeste Aufnahmedistanz: 0,41 m bei 24 mm, 0,39 m bei 28 mm, 0,38 m bei 35 bis 50 mm, 0,40 m bei 70 mm Blende: Irisblende mit 9 gerundeten Lamellen Blendensteuerung: Vollautomatisch Blendenbereich: f/2,8 – 22 Belichtungsmessung: Offenblendenmessung Befestigungsgröße: 77 mm (P=0,75 mm) Abmessungen: ca. 83 x 133 mm (Durchmesser x Länge bis Flansch) Gewicht: ca. 900 g Irrtümer und Änderungen vorbehalten.
