用户手册 TRAVELMATE P643-MG ACER

第一次使用本產品時，建議您先完成產品註冊。完成註冊可以獲得許多好處，包括：

• 由我們訓練有素的人員為您提供更快速的服務。
• 獲得成為 Acer 社群成員的資格：可以收到我們的促銷資訊，並參加客戶調查活動。
• 收到來自 Acer 的最新消息。

趕快完成註冊，還有多項好處等著您！

註冊方式

若要註冊 Acer 產品，請造訪 www.acer.com。請選擇您所在的國家，按一下產品註冊，然後遵循簡易的指示進行。

畫面會在設定程序期間要求您完成產品註冊，或者您也可以連按兩下桌面上的註冊圖示。

當我們收到您的產品註冊後，我們會寄給您一封確認的電子郵件，當中含有一些重要資料，請您務必妥善保管。

取得 Acer 配件

我們很高興通知您，Acer 延長保固計劃及筆記型電腦配件現在都可從線上購得。請造訪我們的線上商店 (store.acer.com)，找出您想要的配件。

Acer 商店目前如火如荼準備中，但可能不適用於某些地區。請定期造訪本網站，以瞭解您所在國家的推出時間。

產品型號：____

產品序號：____

購買日期：____

購買地點：

初步設定

首先，感謝您選擇 Acer 筆記型電腦，其會是滿足您行動運算需求的最佳首選。

使用指南

為協助您順利使用 Acer 筆記型電腦，我們特地設計了以下的使用指南：

首先，設定海報可協助您開始設定您的電腦。

本「快速使用指南」介紹本電腦的基本特性和功能。

有關本電腦如何幫助您提高效率的更多資訊，請參閱使用手冊。使用手冊包含適用於您電腦的有益資訊。其中包括基本主題，例如使用鍵盤、音訊等。

本指南包含系統公用程式、資料復原、擴充選項及疑難排解等主題的詳細資訊。此外，本指南也包含筆記型電腦的保固資訊、一般規範及安全注意事項。

請遵循下列步驟存取手冊：

1 在開始輸入「使用者」。
2 按一下「Acer 使用手册」。

Acer 筆記型電腦導覽

在依照設定海報中所提及的說明完成電腦的設定之後，就讓我們為您展示一下全新 Acer 筆記型電腦的各項功能吧！

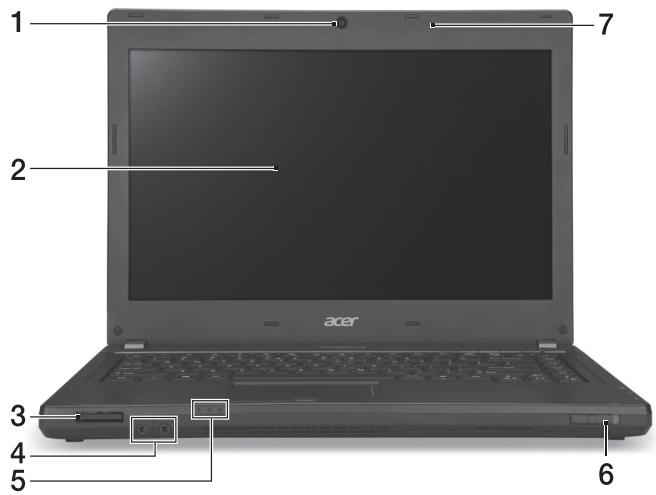

上蓋俯視圖

1 2 3 4 5 6 7 acer

#	圖示	項目	說明
1		網路攝影機	網路攝影機,用於進行視訊通訊。網路攝影機旁的燈號代表網路攝影機已啓用(僅限特定型號)。
2		顯示螢幕	亦稱為液晶顯示器 (Liquid-Crystal Display,LCD),可用於顯示電腦的輸出資訊。
3		多合一讀卡機	可支援 Secure Digital (SD)、MultiMediaCard(MMC)、Memory Stick PRO (MS PRO)、xD-Picture Card (xD)。注意:輕壓即可移除/安裝卡片。無論何時皆只能使用一張卡片。
4	[35TX]	麥克風插孔	接受從外接麥克風所輸入的聲音。
		耳機/喇叭插孔	連接音訊裝置的插孔(例如:喇叭、耳機)。
5	[08KD]	硬碟指示燈	當存取硬碟時,指示燈會亮起。
		電源指示燈	表示電腦的電源狀態。
		電池指示燈	表示電腦的電池狀態。1. 充電中:當電池充電時,指示燈會亮琥珀色。2. 充電完畢:當使用AC 電源模式時,指示燈會亮藍色。
6		通訊開關/指示燈	啓用/停用電腦的通訊裝置/表示電腦無線連線能力的狀態。
7		麥克風	內建兩個可錄製立體聲音效的麥克風。

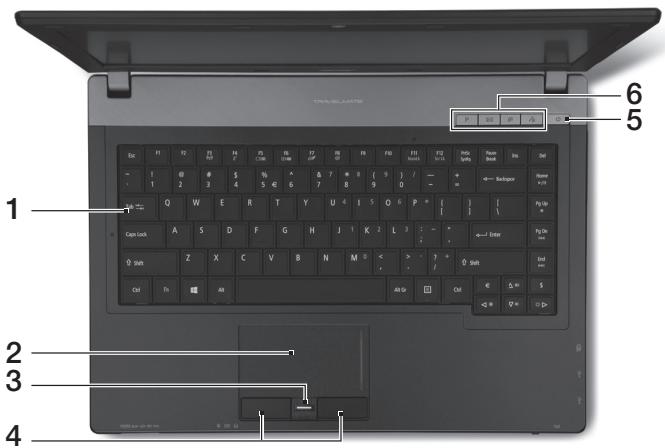

鍵盤檢視

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

#	圖示	項目	說明
1		鍵盤	可用來將資料輸入電腦。
2		觸控板	觸控感應式移動游標裝置,功能等同於電腦的滑鼠。
3		指紋辨識器	Acer ProShield Security Suite 所包含的指紋辨識器。
4		點選鍵(左和右)	左鍵和右鍵的功能等同於滑鼠的左鍵和右鍵。
5	[AHD0]	電源按鈕/指示燈	開啓和關閉電腦。表示電腦的電源狀態。
6	P	P鍵	自訂功能鍵。
		Acer電子郵件按鍵	開啓預設的電子郵件應用程式。
		備份鍵	啟動 Acer Backup Management,以執行三步驟的資料備份程序。
		麥克風靜音	將麥克風設為靜音。

快速鍵

利用此電腦的快捷鍵或組合鍵可存取大部分的控制指令，例如：螢幕亮度和音量輸出。

若要使用快速鍵，請先按住 鍵，再按下組合鍵的另一按鍵。

快速鍵	圖示	功能	說明
	+	通訊	啓用/停用電腦的通訊裝置。
	+[H/X48]	睡眠	讓電腦進入睡眠模式。
	□|□	螢幕顯示切換	在螢幕及外接顯示器(如有連接)之間切換,或同時顯示。
	[主]■	螢幕空白	關閉顯示螢幕背光,以節省電力。按下任意鍵即可返回。
	+	觸控板切換鈕	開啓和關閉內建的觸控板。
	[07AK]	喇叭切換鈕	開啓和關閉喇叭。
		調高亮度	調高螢幕亮度。
		調低亮度	調低螢幕亮度。
	[67OC]	提高音量	提高喇叭音量。
		降低音量	降低喇叭音量。
+	▶/||	播放 / 暫停	播放或暫停選取的媒體檔。
+	■	停止	停止播放選取的媒體檔。
+	|◀◀	上一個	返回上一個媒體檔。
+	▶▶|	下一個	跳到下一個媒體檔。

左視圖

1 2 3 4

#	圖示	項目	說明
1		乙太網路 (RJ-45)連接埠	連接到以 10/100/1000 為基礎的乙太網路。
2		外接顯示螢幕 (VGA)連接埠	連接到顯示器裝置(例如外接式顯示器、LCD 投影機)。
3	HDMI	HDMI 連接埠	支援高清晰度數位視訊連線。
4		ExpressCard/34 插槽	可支援一組 ExpressCard/34 模組。注意:推一下即可取出/插入記憶卡。

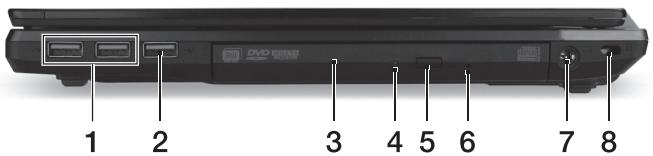

右視圖

1 2 3 4 5 6 7 8

#	圖示	項目	說明
1		USB 連接埠	連接到 USB 裝置。如果連接埠為黑色,表示為 USB 2.0 相容;如果為藍色,則可同時相容 USB 3.0。
2		USB 連接埠含關機充電功能
3		光碟機	內部光碟機,可放入 CD 或 DVD。
4		光碟存取指示燈	當正在存取光碟時,指示燈會亮起。
5		光碟退出按鈕	可將光碟從光碟機中退出。
6		緊急退出孔	可在電腦關機狀態下退出光碟機托盤。注意:在電腦關機時將迴紋針插入緊急退出孔,即可退出光碟機托盤。
7		DC 輸入插孔	連接到 AC 變壓器。
8		Kensington 安全鎖插槽	連接到與 Kensington 相容的電腦安全鎖。注意:將電腦安全鎖電纜線繞著無法移動的物品打個圈;例如:桌子或鎖住的抽屉把手。再將鎖插入鎖孔中,並轉動鑰匙以便上鎖。此外,還有些無鑰匙安全鎖的型號可供使用者選擇。

USB 3.0 資訊

• 相容於 USB 3.0 和較舊的 USB 裝置。
  如需達到最佳效能，請使用具 USB 3.0 認證的裝置。
• 使用 USB 3.0 規格 (SuperSpeed USB)。

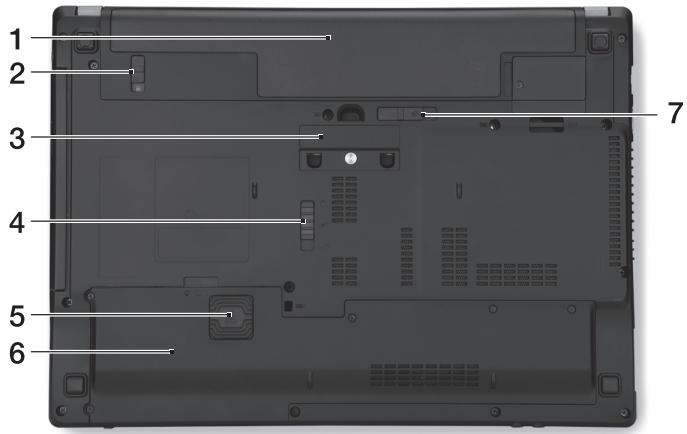

底視圖

1 2 3 4 5 6 7

#	圖示	項目	說明
1		電池槽	用於安裝電腦的電池組。
2	(###)	電池組固定鎖	可將電池鎖到定位。
3		Acer ProDock 連接器	連接至選購的 Acer ProDock。
4		Acer MediaBay 模組拆卸卡榫	用於鬆開 Acer MediaBay 模組。
5		Acer DASP (Disk Anti-Shock Protection) 硬碟防震系統	保護硬碟,使其免於震動或碰撞。
6	[WOXS]	硬碟槽	用於安裝電腦的硬碟(以螺絲鎖定)。
	(###)	記憶體槽	用於安裝電腦的主記憶體。
7	(###)	電池卸除卡榫	用於卸下電池組。

環境

- 溫度：

• 操作中： 5^ C 至 35^ C
• 非操作中： -20^ C 至 65^ C

- 湿度（非冷凝狀態）：

• 操作中：20% 至 80%
• 非操作中：20% 至 80%

TravelMate 笔记本电脑

快速指南

产品注册

当首次使用您的产品时，建议您立即注册。这可给您带来有用的好处，例如：

• 享受专业代表提供的快捷服务。
• Acer 社区中的成员：获得促销信息，并参加客户调查。
• 来自 Acer 的最新新闻。

马上注册，更多精彩等着您！

如何注册

要注册 Acer 产品，请访问 www.acer.com。选择您所在国家，点击产品注册并按照说明进行注册。

在设置进程中，您也需要注册，您可以双击桌面的“注册”图标。

我们收到您的产品注册后，将向您发送一封确认电子邮件，该邮件含有重要数据，请保存在安全位置。

获取 Acer 配件

我们很高兴的告诉您，Acer 在线提供保修期延长计划与笔记本电脑配件。请登录和访问我们的在线商铺，在 store.acer.com 找到您需要的东西。

Acer 在线商店在不断扩大中，但遗憾的是目前某些地区可能不可用。请定期检查，以确定您所在国家什么时间可用。

© 2012 版权所有。

TravelMate 笔记本电脑快速指南

本次修订：2012年7月

产品型号：____

产品序号：____

购买日期：____

购买地点：____

使用入门

感谢您选购 Acer 笔记本电脑，让它满足您随时随地使用计算机的需要。

用户指南

为帮助您设置和使用 Acer 笔记本电脑，我们为您设计了以下用户指南：

首先，请按照电脑所附带的安装彩图来安装电脑。

本快速指南介绍了您新购电脑的基本特性和功能。

要了解关于您的电脑如何能够帮助您提高工作效率的详细信息，请参见用户手册。用户手册包含适用于这款新电脑的有用信息。该手册包括键盘和音频的使用方法等基本内容。

本指南包含了诸如系统实用程序、数据恢复、扩展选项和疑难解答等详细信息。此外，它还包含了保修信息和笔记本电脑的一般规则和安全注意事项。

请按以下步骤访问：

1 从开始输入 “用户”。
2 单击 Acer 用户指南。

熟悉 Acer 笔记本电脑

当您按照安装彩图中的示例安装完电脑后，就让我们一起来熟悉您的 Acer 笔记本电脑吧。

上盖视图

1 2 3 4 5 6 7 acer

#	图标	项目	说明
1		摄像头	网络相机,用于视频通信。摄像机旁边的灯表明摄像机在运行(仅用于所选机型)。
2		显示屏	也称为液晶显示屏(LCD),显示计算机输出的内容。
3		多合一读卡器	可支持安全数码卡(SD)、多媒体卡(MMC)、PRO记忆棒(MS PRO)及xD-Picture卡(xD)。注:轻推取下/安装卡。任何时候,仅支持读取一张卡。
4	[HAAA]	麦克风插口	连接外接麦克风。
		耳机/扬声器插孔	连接到音频设备(例如:扬声器、耳机)。
5		硬盘指示灯	硬盘活动时,该指示灯亮。
	[H42H]	电源指示灯	根据亮灯情况可检视目前计算机电源的状态。
	[K048]	电池指示灯	根据亮灯情况可检视目前电脑电池的状态。1. 充电中:当电池在充电时,指示灯显示琥珀色。2. 完全充电:当处在AC模式时,指示灯显示蓝色。
6	(( ))	通信开关/指示灯	启用/禁用电脑的通信设备/表示电脑的无线连接设备状态。
7		麦克风	两个用于立体声录音的内置麦克风。

Open 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

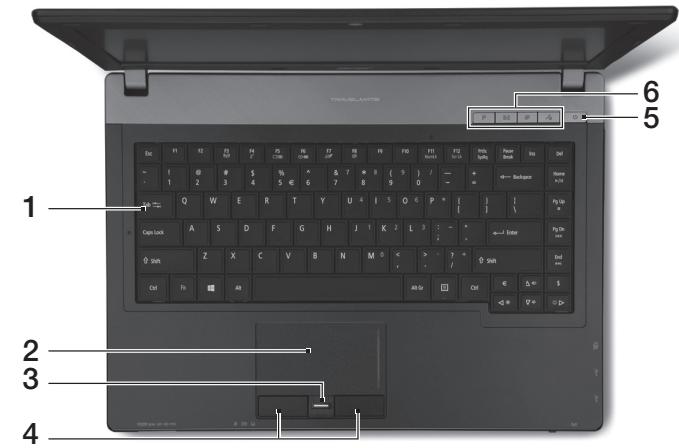

键盘视图

#	图标	项目	说明
1		键盘	将数据输入到计算机中。
2		触控板	触摸式定位设备,功能和计算机鼠标相同。
3		指纹读取器	用于 Acer ProShield Security Suite 的指纹读取器。
4		单击按钮(左和右)	左右按钮的功能与鼠标的左右键相同。
5	[TV4Y]	电源按钮/指示灯	用于打开和关闭计算机电源。根据亮灯情况可检视目前计算机电源的状态。
6	P	P 键	编程键。
		Acer 电子邮箱键	打开默认电子邮件应用程序。
		备份键	启动 Acer Backup Management 以进行三个步骤的数据备份。
		麦克风静音	对麦克风静音。

热键

本款电脑提供热键或组合键来实现许多操控，例如：调节屏幕亮度以及音量输出。

要激活热键，先按住 键，然后再按热键组合中的另一个键。

热键	图标	功能	说明
	+		通信启用/禁用计算机的通信设备。
	+		睡眠让电脑进入睡眠模式。
	+	☐☐	显示器切换可以在以下三种显示方式间切换:只使用显示屏、只使用已连接的外部显示器、同时使用显示屏和外部显示器。
	+	⊕⊕	屏幕空白关闭显示屏背光以节省电量。按任意键将恢复正常显示。
	+		触控板切换打开或关闭内置触控板。
	+		扬声器切换打开或关闭扬声器。
	+		调高亮度调高屏幕亮度。
	+<<		调低亮度调低屏幕亮度。
	+<<△>		调高音量调高扬声器音量。
	[8600]	调低音量	调低扬声器音量。
	▶/||	播放/暂停	播放或暂停选定的媒体文件。
	■	停止	停止播放选定的媒体文件。
	|◀◀	上一个	返回上一个媒体文件。
	▶▶|	下一个	跳至下一个媒体文件。

左视图

1 2 3 4

#	图标	项目	说明
1		以太网络(RJ-45)端口	连接 10/100/1000 以太网。
2		外部显示器(VGA)端口	连接显示设备(例如:外接显示器、LCD投影机)。
3	HDMI	HDMI 端口	支持高清数字视频连接。
4		ExpressCard/34 插槽	支持一个 ExpressCard/34 模块。注意:轻推取下/插入卡。

右视图

1 2 3 4 5 6 7 8

#	图标	项目	说明
1		USB端口	连接到USB装置。如果端口为黑色,则兼容USB2.0,如果端口为蓝色,则兼容USB3.0。
2		关机充电的USB端口
3		光驱	内置光驱,可支持读取CD或DVD。
4		光驱访问指示灯	当光驱启用时指示灯会亮起。
5		光驱弹出按钮	按下此按钮可弹出光驱。
6		紧急弹出孔	当电脑关闭时,可弹出光驱托盘。注:如果电脑已关闭,将回形针插入紧急弹出孔可弹出光驱托盘。
7		直流电源输入插孔	连接AC适配器。
8	[CAQO]	Kensington安全锁插槽	连接Kensington兼容计算机安全锁。注:您可以将电脑锁链与不可移动的物体相连,例如:桌子或上锁的抽屉手柄。将锁插入锁孔中然后旋转钥匙便可上锁。您也可以选购不带安全锁的型号。

有关 USB 3.0 的信息

• 与 USB 3.0 和较早 USB 设备兼容。
• 用 USB 3.0 认可设备获得最优性能。
  • 符合 USB 3.0（SuperSpeed USB）技术规范。

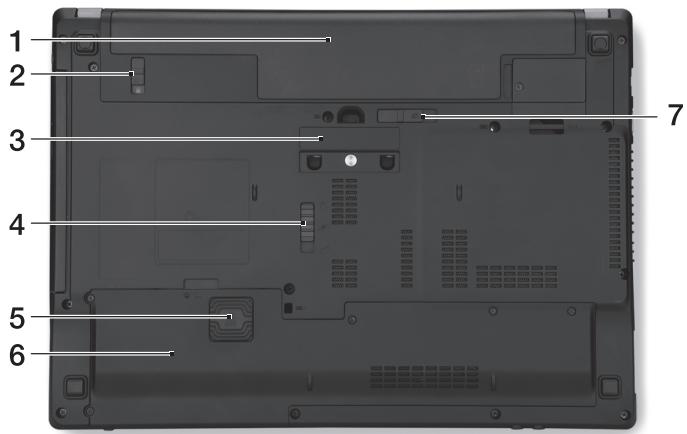

底视图

1 2 3 4 5 6 7

#	图标	项目	说明
1		电池槽	安装电池组。
2	[ackr4]	电池锁	可固定锁紧电池组。
3		Acer ProDock 连接器	连接可选的 Acer ProDock。
4		Acer MediaBay 释放栓	释放 Acer MediaBay 模块。
5		Acer 硬盘抗震系统(Disk Anti-Shock Protection; DASP)	保护硬盘避免受到震动和碰撞。
6		硬盘槽	安装计算机硬盘的位置(用螺丝紧固)。
	[ackvr]	内存槽	安装计算机主内存的位置。
7	[KTSK]	电池释放闩锁	释放电池闩锁可取下电池组。

环境

- 温度:

• 操作时： 5^ C 至 35^ C
• 不操作时： -20^ C 至 65^ C

- 湿度（非冷凝）：

• 操作时：20% 至 80%
• 不操作时：20% 至 80%
