HƯỚNG DẪN NGƯỜI DÙNG GKS 140 Professional BOSCH

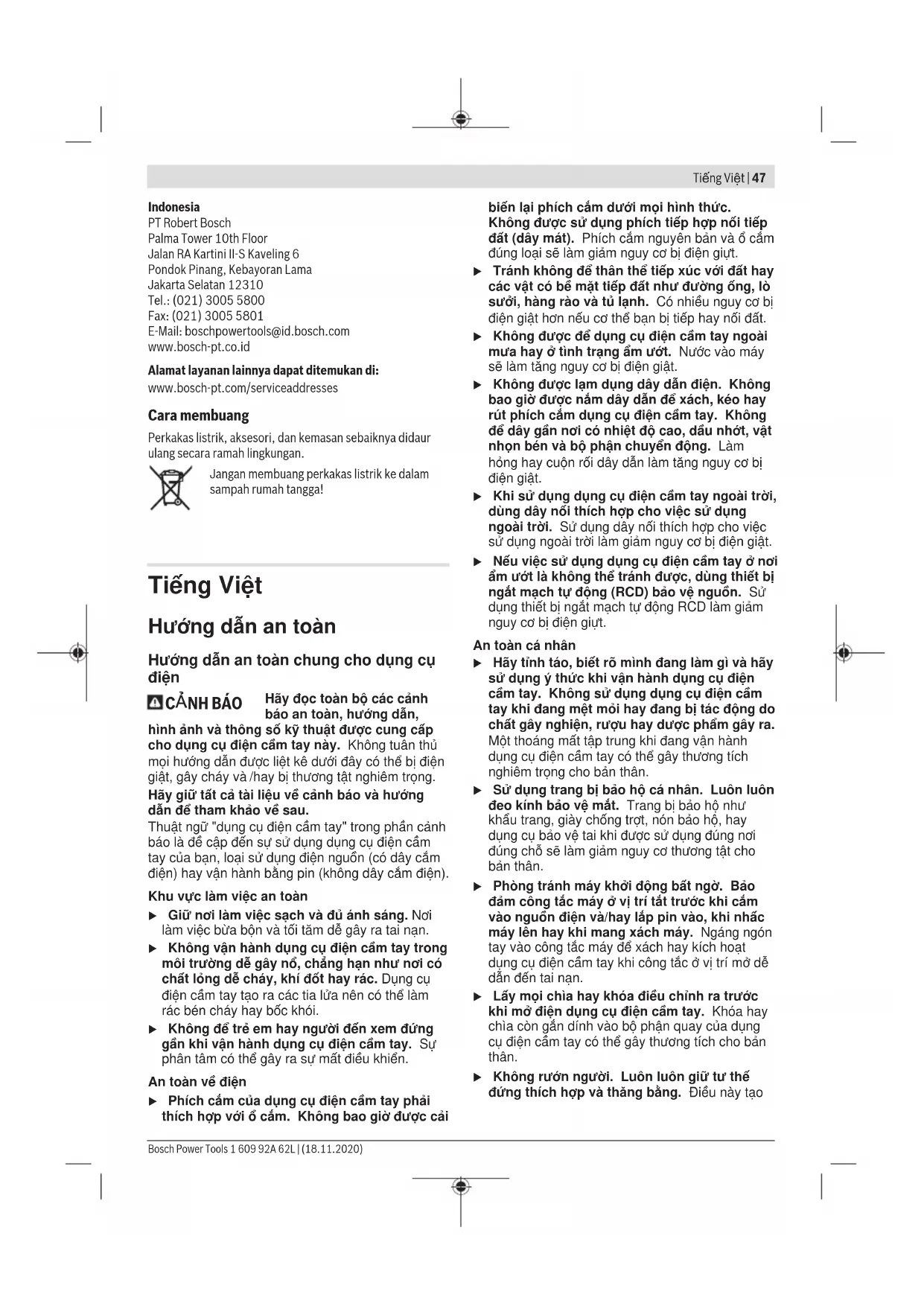

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo Bosch Power Tools 1 609 92A 62L | (18.11.2020)48 | Tiếng Việt cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. u Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. u Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Các hướng dẫn an toàn cho cưa tròn Các quy trình cắt u NGUY HIỂM: Không được cho tay vào khu vực cắt và lưỡi cắt. Đặt một tay lên tay nắm phụ, hoặc vỏ động cơ. Nếu dùng cả hai tay để giữ máy cưa, lưỡi cưa sẽ không thể làm đứt tay. u Không được chạm tay vào phía dưới phôi gia công. Nắp bảo vệ không thể bảo vệ bạn khỏi lưỡi cưa phía dưới phôi gia công. u Điều chỉnh độ sâu cắt theo độ dày của phôi gia công. Phải nhìn thấy ít nhất một răng cưa của lưỡi cưa phía dưới phôi gia công. u Trong khi cắt, tuyệt đối không dùng tay nắm phôi được cắt hoặc đặt phôi ngang chân của bạn. Cố định phôi gia công vào sàn thao tác cố định. Việc cố định phôi để giảm thiểu diện tích tiếp xúc với cơ thể, giảm thiểu làm kẹt lưỡi cưa hoặc mất kiểm soát là rất quan trọng. u Cầm dụng cụ điện tại các bề mặt cầm nắm cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ cắt có thể tiếp xúc với dây điện ngầm hoặc dây điện của thiết bị. Việc tiếp xúc "trực tiếp" với dây có điện cũng có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. u Khi xẻ dọc, luôn sử dụng lá chắn dọc thớ hoặc thanh dẫn hướng cạnh thẳng. Điều này cải thiện độ chính xác của đường cắt và giảm sự bó lưỡi cưa. u Luôn sử dụng lưỡi cưa đúng kích cỡ và hình dáng (lưỡi kim cương khác với lưỡi tròn) của lỗ tâm. Các lưỡi không khớp với các phụ kiện cứng ghép nối của máy cưa sẽ làm lệch tâm và có thể làm mất kiểm soát. u Tuyệt đối không sử dụng vòng đệm hoặc chốt lưỡi cưa bị hỏng hoặc không đúng. Vòng đệm và chốt lưỡi cưa được thiết kế đặc biệt cho máy cưa của bạn, để mang lại hiệu suất và an toàn hoạt động tối ưu. 1 609 92A 62L | (18.11.2020) Bosch Power ToolsTiếng Việt | 49 Nguyên nhân gây ra lực phản hồi và các cảnh báo liên quan –Lực phản hồi là một lực tác động đột ngột lên lưỡi cưa bị bó, kẹt hoặc bị lệch tâm làm cho không kiểm soát được lưỡi cưa khi nâng và đẩy phôi về phía người vận hành; –khi lưỡi cưa bị bó hoặc kẹt chặt khi đóng rãnh cưa, lưỡi cưa sẽ dừng lại và quán tính của động cơ làm cho thiết bị chạy nhanh hơn hướng về phía người vận hành; –nếu lưỡi cưa bị xoắn hoặc lệch tâm trong đường cưa, răng cưa ở cạnh sau của lưỡi cưa có thể cắt sâu vào bề mặt phía trên của tấm gỗ và làm cho lưỡi cưa chệch khỏi rãnh cưa và nảy ngược trở lại phía người vận hành. Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai máy cưa và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây. u Giữ chặt tay nắm trên máy cưa bằng cả hai tay và giữ chặt tay của bạn để chịu được các lực phản hồi. Giữ cơ thể của bạn về một trong hai phía của lưỡi cưa, nhưng không được thẳng hàng với lưỡi cưa. Lực phản hồi có thể làm cho máy cưa bật ngược trở lại, tuy nhiên người vận hành có thể kiểm soát được các lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp. u Khi lưỡi cưa bị kẹt hoặc khi dừng cưa vì bất kỳ lý do nào đó, hãy nhả công tắc bấm của máy cưa và giữ cố định máy cưa trong vật liệu tới khi lưỡi cưa đã dừng quay hẳn. Tuyệt đối không cố gắng lấy máy cưa ra khỏi phôi hoặc kéo ngược máy cưa trong khi lưỡi cưa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt lưỡi cưa. u Khi khởi động lại máy cưa đang ở trong phôi gia công, chỉnh tâm lưỡi cưa vào đúng rãnh cưa sao cho răng cưa không bị mắc vào vật liệu. Nếu lưỡi cưa bị kẹt, nó có thể trật rãnh cưa hoặc sinh ra lực phản hồi từ phôi khi khởi động lại máy cưa. u Sử dụng các panô lớn để giảm thiểu rủi ro bị kẹt lưỡi cưa và lực phản hồi. Các panô lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới panô ở cả hai phía, gần đường cưa và gần cạnh của panô. u Không sử dụng lưỡi cưa hỏng hoặc cùn. Lưỡi cưa không sắc hoặc không phù hợp có thể tạo ra rãnh cưa hẹp gây ra lực ma sát quá mức, bó lưỡi cưa và lực phản hồi. u Độ sâu của lưỡi cưa và các tay siết điều chỉnh phải chặt và chắc chắn trước khi tiến hành cưa. Nếu lưỡi cưa dịch chuyển trong khi cưa, nó có thể làm kẹt lưỡi cưa và gây ra lực phản hồi. u Sử dụng thêm biện pháp an toàn khi cắt rãnh vào các vách hiện có hoặc các khu vực không nhìn thấy khác. Lưỡi cưa nhô ra có thể cắt các vật thể và có thể gây ra lực phản hồi. Chức năng nắp bảo vệ phía dưới u Kiểm tra nắp bảo vệ phía dưới đã đóng kín hay chưa trước mỗi lần sử dụng. Không được vận hành máy cưa nếu nắp bảo vệ phía dưới không di chuyển tự do và đóng lại được. Tuyệt đối không kẹp hoặc gắn nắp bảo vệ phía dưới vào vị trí mở. Nếu tình cờ làm rơi máy cưa, nắp bảo vệ phía dưới có thể bị cong. Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và đảm bảo nó di chuyển tự do và không được chạm vào lưỡi cưa hoặc bất kỳ bộ phận nào khác ở tất cả các góc và độ sâu của đường cưa. u Kiểm tra hoạt động của lò xo bảo vệ phía dưới. Nếu nắp bảo vệ và lò xo không hoạt động tốt, phải sửa chữa chúng trước khi sử dụng. Nếu nắp bảo vệ dưới hoạt động chậm do các bộ phận bị hư hỏng, nhựa lắng hoặc tích tụ các mảnh vụn cưa. u Có thể co rút nắp bảo vệ phía dưới bằng tay chỉ với các đường cưa đặc biệt như các "đường cưa rãnh chìm" và "đường cưa ghép". Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và ngay khi lưỡi cưa cắt vào vật liệu, phải nhả nắp bảo vệ phía dưới ra. Đối với các đường cưa khác, phải vận hành nắp bảo vệ phía dưới một cách tự động. u Luôn quan sát nắp bảo vệ xem có che kín lưỡi cắt không trước khi đặt máy cưa xuống bàn làm việc hoặc sàn nhà.Lưỡi cưa không được bảo vệ sẽ làm cho máy cưa bật ngược lại và cắt vào bất kỳ điểm nào trong đường cưa. Cần để ý đến thời gian cần thiết để dừng lưỡi cưa sau khi nhả công tắc. Các cảnh báo phụ thêm u Không cầm vào bộ phun vỏ bào bằng tay. Nó có thể làm bạn bị thương ở các bộ phận xoay. u Không làm việc với cưa ở trên đầu. Bạn không kiểm soát đủ trên dụng cụ điện. u Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật. u Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn. Bosch Power Tools 1 609 92A 62L | (18.11.2020)50 | Tiếng Việt u Không được vận hành tĩnh dụng cụ điện. Nó không được thiết kế để vận hành với bàn cưa. u Khi „Phay cắt chìm“, mà không được tiến hành ở góc bên phải, hãy cố định tấm dẫn hướng của cưa để chống di chuyển sang bên. Việc di chuyển sang bên có thể dẫn đến kẹp lưỡi cưa và gây dội ngược. u Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. u Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. u Không được sử dụng lưỡi cưa bằng thép HSS. Những loại lưỡi cưa như vậy có thể vỡ dễ dàng. u Không cưa kim loại đen. Các vỏ bào nóng sáng có thể đốt cháy hệ thống hút bụi. u Hãy mang mặt nạ chống bụi. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Máy được thiết kế để cắt gỗ theo đường dọc thẳng và chéo góc cũng như cắt vát chéo góc khi vật liệu gia công được kềm giữ vững chắc. Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. (1) Công tắc Tắt/Mở (2) Nút nhả khóa của công tắc Tắt/Mở (3) Tay nắm phụ (có bề mặt nắm cách điện)

(4) Nút khóa trục (5) Thước đo góc vuông mộng (6) Bu‑lông tai hồng dùng để chọn trước góc xiên (7) Bu‑lông tai hồng của dưỡng cặp cạnh (8) Dấu cắt 45° (9) Dấu cắt 0° (10) Thanh cữ (11) Chắn đàn hồi bảo vệ lưỡi (12) Chân đế khuôn bao (13) Cần đàn hồi của Chắn đàn hồi bảo vệ lưỡi (14) Vít khóa cầu thanh (15) Chắn bảo vệ lưỡi (16) Tay nắm (bề mặt nắm cách điện) (17) Chìa vặn lục giác (18) Vít siết với dĩa (19) Bích kẹp (20) Lưỡi Cưa

(21) Trục cưa có mặt bích tiếp nhận (22) Cần khóa dùng để chọn trước cỡ sâu cắt (23) Thước đo cỡ sâu cắt (24) Cặp kẹp vít

(25) Bộ chuyển đổi ống hút

(26) Vít cố định bộ thích ứng hút

A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. B) Thông thường (không bao gồm trong phạm vi giao hàng) Thông số kỹ thuật Cưa Dĩa GKS 140 Mã số máy 3601FB30.. Công suất vào danh định W 1400 Tốc độ không tải min

cỡ sâu cắt tối đa với đường kính lưỡi cưa là 184mm – ở góc vát chéo 0° mm 64 – ở góc vát chéo 45° mm 45 Khóa trục

Các kích thước chân đế khuôn bao mm 290 x 150 đường kính lưỡi cưa tối đa/tối thiểu mm 184 Độ dày lưỡi cưa, tối đa mm 2,0 Lổ lắp vào mm 20 Trọng lượng theo Qui trình EPTA- Procedure 01:2014 kg 3,7 Cấp độ bảo vệ / II Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. Chu trình khởi động làm giảm điện áp xảy ra thoảng nhanh. Sự gây nhiễu động đối với các thiết bị/máy móc khác có thể xảy ra trong trường hợp ở vào tình trạng không thuận lợi của hệ thống điện nguồn. Không có sự cố xảy ra đối với hệ thống có trở kháng dưới 1,539ohm. 1 609 92A 62L | (18.11.2020) Bosch Power ToolsTiếng Việt | 51 Sự lắp vào u Chỉ sử dụng lưỡi cưa có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện. Lắp/Thay Lưỡi Cưa u Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. u Khi lắp ráp lưỡi cưa, hãy mang găng tay bảo hộ vào. Nguy cơ gây thương tích khi chạm vào lưỡi cưa. u Trong bất kỳ trường hợp nào cũng không được sử dụng dĩa mài làm phụ tùng. u Chỉ sử dụng lưỡi cưa phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và trên dụng cụ điện và đã được thử nghiệm, và được đánh dấu đáp ứng tiêu chuẩn EN847-1. Tháo dỡ lưỡi cưa (xem hình A) Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bên bề mặt có vỏ bọc động cơ. – Nhấn nút khóa trục (4) và nhấn giữ. u Chỉ cho nút khóa trục hoạt động (4) khi trục cưa đã đứng yên. Nếu không, máy có thể bị làm hỏng. – Dùng chìa vặn sáu cạnh (17) để xoay bu-lông bắt cố định (18) theo hướng xoay ➊ ra ngoài. – Hãy xoay chắn đàn hồi bảo vệ lưỡi (11) lùi và giữ chặt. – Hãy tháo bích kẹp (19) và lưỡi cưa (20) khỏi trục cưa có mặt bích tiếp nhận (21). Chọn Lưỡi Cưa Bạn sẽ tìm thấy một tổng quan các lưỡi cưa khuyến nghị ở cuối hướng dẫn vận hành. Lắp lưỡi cưa (xem hình A) Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bên bề mặt có vỏ bọc động cơ. – Làm sạch lưỡi cưa (20) và tất cả bộ phận kẹp cần lắp. – Hãy xoay chắn đàn hồi bảo vệ lưỡi (11) lùi và giữ chặt. – Hãy đặt lưỡi cưa (20) lên trục cưa (21). Hướng cắt của răng (Hướng mũi tên trên lưỡi cưa) và mũi tên hướng xoay trên chắn bảo vệ lưỡi (15) phải khớp. – Đặt bích kẹp (19) lên và vặn bu-lông bắt cố định vào (18) theo hướng xoay ➋. Hãy chú ý vị trí lắp ráp đúng của trục cưa có mặt bích tiếp nhận (21) và bích kẹp (19). – Nhấn nút khóa trục (4) và nhấn giữ. – Dùng chìa vặn sáu cạnh (17) để siết chặt bu- lông bắt cố định (18) theo hướng xoay ➋. Mô- men xoắn phải đạt 6–9 Nm, tương ứng với ¼ vòng chặt vừa tay. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Lắp bộ thích ứng hút (xem hình E) Hãy gắn bộ thích ứng hút (25) lên vít khóa cầu thanh (14) đến khi vào khớp. Hãy cố định bộ thích ứng hút (25) bằng vít (26). Tại bộ thích ứng hút (25) một ống hút có thể được kết nối với đường kính 35 mm. u Bộ thích ứng hút không được phép lắp mà không có máy hút bụi ngoài đã kết nối. Nếu không, đường hút có thể bị tắc ngẽn. u Tại bộ thích ứng hút không được phép kết nối túi chứa bụi. Nếu không, hệ thống hút có thể bị tắc ngẽn. Để đảm bảo sự hút được tốt nhất, bộ phận hút (25) ghép nối phải được làm sạch thường xuyên. Vận Hành u Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Chế độ hoạt động Điều chỉnh cỡ sâu cắt (xem hình B) u Điều chỉnh cỡ sâu cắt phù hợp với độ dày của phôi gia công. Phải nhìn thấy được gần như nguyên răng của lưỡi cưa bên dưới vật liệu gia công. Nhả tay gạt siết (22). Để có cỡ sâu cắt nhỏ hơn, hãy kéo cưa ra khỏi chân đế khuôn bao (12), để có cỡ sâu cắt lớn hơn hãy ấn cưa vào chân đế khuôn bao (12). Chỉnh đặt cỡ sâu cắt theo yêu cầu trên thước đo cỡ sâu. Siết lại tay gạt siết (22). Nếu bạn không thể điều chỉnh hoàn toàn cỡ sâu cất sau khi nhả tay gạt siết (22), hãy kéo tay gạt siết (22) ra khỏi cưa và xoay xuống dưới. Hãy nhả Bosch Power Tools 1 609 92A 62L | (18.11.2020)52 | Tiếng Việt tay gạt siết (22). Lập lại thao tác này cho đến khi có thể điều chỉnh được cỡ sâu cắt yêu cầu. Nếu bạn không thể chỉnh đủ cỡ sâu cất sau khi siết chặt tay gạt siết (22), hãy kéo tay gạt siết (22) ra khỏi cưa và xoay lên trên. Hãy nhả tay gạt siết (22). Lập lại thao tác này cho đến khi cỡ sâu cắt được chỉnh Làm trơn khi cắt kim loại Tốt nhất là đặt dụng cụ điện lên mặt trước của chắn bảo vệ lưỡi (15). Hãy nhả bu‑long tai hồng (6). Kéo nghiêng cưa sang một bên. Chỉnh đặt cỡ sâu cắt theo yêu cầu trên thước đo (5). Siết chặt lại bu‑long tai hồng (6). Lưu ý: Khi cắt mép vát, cỡ sâu cắt sẽ nhỏ hơn giá trị được hiển thị trên thước đo cỡ sâu (23). Các Vạch Cắt

Dấu cắt 0° (9) hiển thị vị trí của lưỡi cưa ở vết cắt vuông góc. Dấu cắt 45° (8) hiển thị vị trí của lưỡi cưa ở vết cắt 45°. Để cắt chính xác, chỉnh đặt máy cưa dĩa tựa vào vật gia công như đã được trình bày trong hình. Tốt nhất là nên thực hiện việc cắt thử trước. Bắt Đầu Vận Hành u Hãy cẩn thận với nguồn điện! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Dụng cụ điện được ghi 230V cũng có thể được vận hành ở 220V. Bật Mở và Tắt u Hãy đảm bảo rằng, bạn có thể nhấn Công tắc bật/tắt, mà không cần nhả tay nắm. Để vận hành thử dụng cụ điện hãy nhấn khóa an toàn (2) và sau đó nhấn công tắc tắt/mở và nhấn giữ (1). Để tắt máy, nhả công tắc Tắt/Mở (1) ra. Hướng dẫn: Vì lý do an toàn, công tắc chuyển mạch Tắt/Mở (1) không thể khóa tự chạy được, mà phải giữ nhấn trong suốt quá trình vận hành. Hướng Dẫn Sử Dụng u Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Độ rộng cắt biến đổi tùy theo lưỡi cưa được dùng. Bảo vệ lưỡi cưa không bị va đập và đụng chạm mạnh. Đẩy máy đều tay và cho nạp tải vừa phải đi theo chiều cắt. Sự nạp tải quá mức làm giảm đáng kể tuổi thọ của dụng cụ cắt và có thể làm hư hỏng máy. Hiệu suất cưa và chất lượng của sự cưa cắt tùy thuộc chủ yếu vào điều kiện, kiểu dáng răng của lưỡi cưa. Vì vậy, chỉ nên sử dụng các lưỡi cưa bén, thích hợp với loại vật liệu được gia công. Cưa Gỗ Sự lựa chọn đúng loại lưỡi cưa dựa trên loại và chất lượng gỗ và cách cắt theo yêu cầu, cắt theo chiều dọc hay chiều chéo góc. Khi xẻ dọc gỗ cây vân sam, dăm bào được tạo ra thường xoắn dài. Bụi gỗ sồi và bụi gỗ dẻ gai đặc biệt gây hại cho sức khỏe, do đó chỉ làm việc với thiết bị hút bụi. Cưa với thanh cữ (xem hình C) Thanh cữ (10) cho phép cắt chính xác dọc theo cạnh phôi gia công hoặc cắt các dải cùng kích thước. Hãy nhả bu‑long tai hồng (7) và đẩy thước đo của thanh cữ (10) qua đường dẫn vào chân đế khuôn bao (12). Hãy đặt chiều rộng cắt mong muốn dưới dạng giá trị thang đo ở vạch cắt tương ứng (9) hoặc (8), xem phần „Các vạch cắt“. Hãy vặn chặt lại bu‑long tai hồng (7). Cưa với dưỡng phụ (xem hình D) Để cưa vật gia công rộng bản hoặc có cạnh thẳng, dùng ván hay thanh nẹp kẹp vào vật gia công như là một dưỡng phụ; có thể đẩy chân đế của cưa dĩa tựa dọc theo dưỡng phụ. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn. Chắn đàn hồi bảo vệ lưỡi phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưỡi đàn hồi được sạch. Làm sạch bụi và dăm bằng bàn chải. Lưỡi cưa không được phủ ngoài, có thể bảo vệ được bằng cách dùng loại dầu nhờn không axit phủ một lớp mỏng chống gỉ sét lên. Phải lau sạch dầu nhờn lại trước khi sử dụng, nếu không, sẽ làm gỗ bị bẩn. Cặn nhựa và keo dính trên lưỡi cưa tạo ra đường cắt có chất lượng tồi. Vì vậy, làm sạch lưỡi cưa ngay sau mỗi lần sử dụng. 1 609 92A 62L | (18.11.2020) Bosch Power ToolsTiếng Việt | 53 Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: (028) 6258 3690 Fax: (028) 6258 3692 - 6258 3694 Hotline: (028) 6250 8555 Email: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Sự thải bỏ Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt! Bosch Power Tools 1 609 92A 62L | (18.11.2020)54 | يبرع
