HƯỚNG DẪN NGƯỜI DÙNG GBH 220 DRE Professional BOSCH

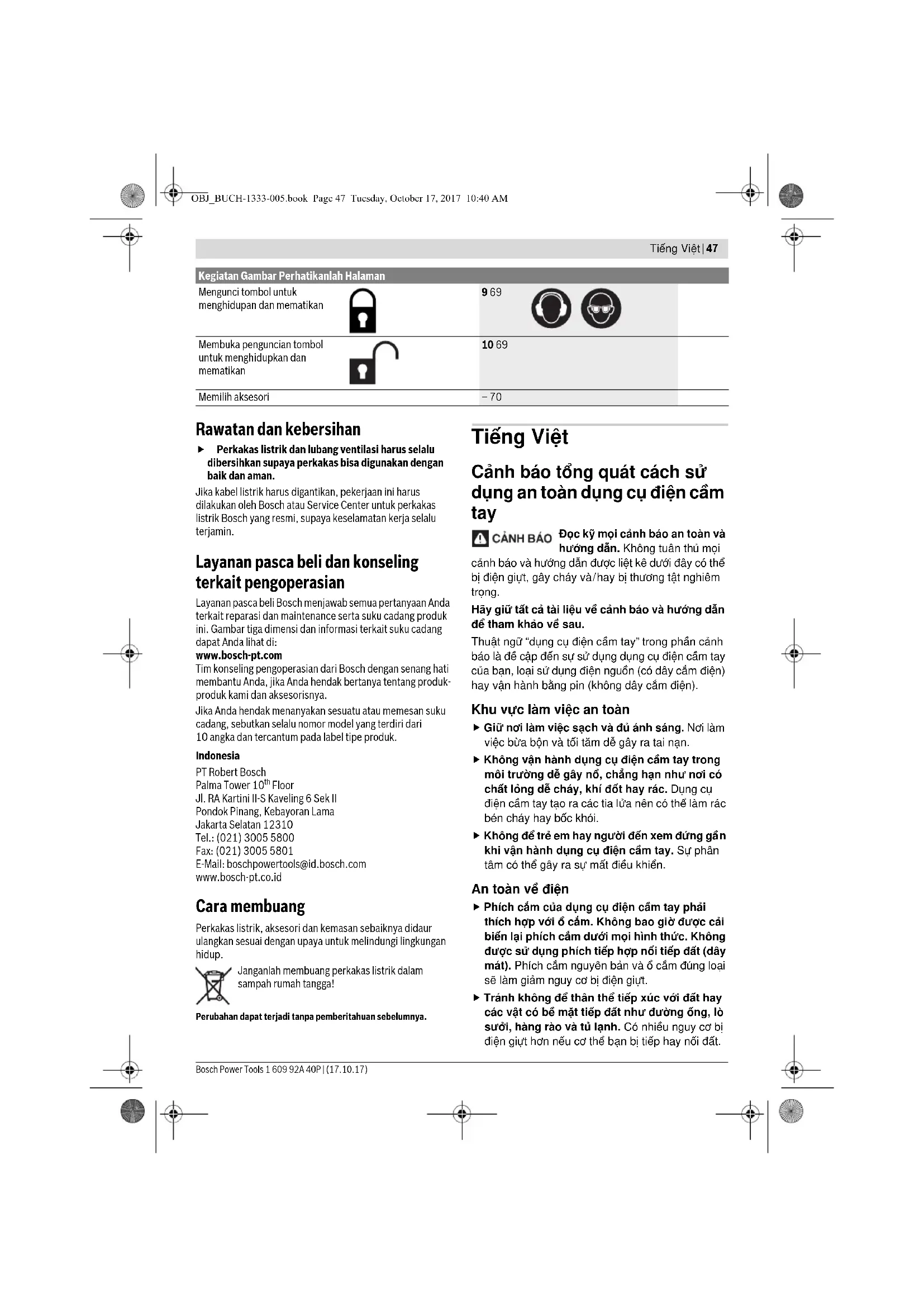

Floor Jl. RA Kartini II-S Kaveling 6 Sek II Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Cara membuang Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Janganlah membuang perkakas listrik dalam sampah rumah tangga! Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. Tiếng Việt Cảnh báo tổng quát cách sử dụng an toàn dụng cụ điện cầm tay Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ “dụng cụ điện cầm tay” trong phần cảnh báo là đề cập đế n sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gầ

khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giựt hơn nếu cơ thể bạn bị tiếp hay nối đất. Mengunci tombol untuk menghidupan dan mematikan

Memilih aksesori – 70 Kegiatan Gambar Perhatikanlah Halaman OBJ_BUCH-1333-005.book Page 47 Tuesday, October 17, 2017 10:40 AM48 | Tiếng Việt 1 609 92A 40P | (17.10.17) Bosch Power Tools Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giựt. Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật

ọn bén hay bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giựt. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giựt. Nếu việc s ử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụ ng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bả n thân. Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang

c hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở đượ c. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biệ n pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng c ụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sự dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. OBJ_BUCH-1333-005.book Page 48 Tuesday, October 17, 2017 10:40 AMTiếng Việt | 49 Bosch Power Tools 1 609 92A 40P | (17.10.17) Bảo dưỡng Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Các Cảnh Báo An Toàn Cho Khoan Búa Hãy mang dụng cụ bảo vệ tai. Để tai trần tiếp xúc với tiếng ồn có thể làm mất thính giác. Hãy sử dụng tay nắm phụ, nếu như được giao kèm với dụng cụ. Sự mất điều khiển có thể gây thương tích cho bản thân. Nắm dụng cụ ở bề mặt phần nắm đã được cách điện khi thực hiện việc gia công ở những nơi mà dụng cụ ứng dụng hay đinh vít có thể chạm phải đường dây dẫn điện dấu hay chính dây dẫn điện của máy. Chạm phải dây “có điện” cũng sẽ làm cho các bộ phận kim loại phô trần của dụng cụ điện “có điện”, và làm cho người vận hành máy bị điện giựt. Các Hướng Dẫn An Toàn và Vận Hành Bổ Sung Tuân thủ theo đúng điện thế! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Sử dụng thiết bị dò tìm thích hợp để xác định các đường hay ống dẫn công ích nằm âm trong khu vực làm việc hay liên hệ với cty công trình phúc lợi để nhờ giúp đỡ. Tiếp xúc với dây điện có thể dẫn đến cháy và bị điện gi ựt. Chạm đường dẫn khí đốt có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giựt. Vặn thật chặt tay nắm phụ, giữ máy thật chặt bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng thích hợp và cân bằng trong mọi lúc. Dụng cụ điện cầm tay vận hành an toàn hơn khi dùng cả hai tay.

Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. Để khoan gỗ, kim loại, gốm và nhựa mủ cũng như để bắt vít mà không có động tác đập, hãy sử dụng loại dụng cụ không phải loại SDS-plus (vd., các mũi khoan có chuôi hình trụ). Đối với các dụng cụ này, cần sử dụng loại mâm cặ p khoan dùng chìa hay không dùng chìa. Mâm cặp thay nhanh tự động khóa lại. Kiểm tra hiệu quả khóa bằng cách kéo thử mâm cặp thay nhanh. Chỉ được đặt dụng cụ điện cầm tay vào vít khi đã tắt máy. Dụng cụ đang quay có thể bị tuột ra. Lắp Dụng Cụ Khoan SDS-plus: Kiểm tra xem đã cài chắc chưa bằng cách kéo thử dụng cụ ra. Để tiết kiệm năng lượng, chỉ cho dụ ng cụ điện hoạt động khi sử dụng. Thay chụp bảo vệ ngăn bụi bị hư hỏng ngay lập tức. Chụp bảo vệ ngăn bụi ngăn cản phần lớn sự xâm nhập của bụi khoan vào trong bộ phận gá lắp dụng cụ trong thời gian hoạt động. Khi lắp dụng cụ vào, hãy lưu ý rằng chụp bảo vệ ng ăn bụi không bị làm hư hỏng. Bụi từ các vật liệu như là lớp phủ có chứa chì, một số loại gỗ, khoáng chất và kim loại có thể gây nguy hại đến sức khỏe và gây dị ứng, dẫn đến sự nhiễm trùng đường hô hấp và/hay gây ung thư. Vật liệu chứa amiăng có thể chỉ nên để cho các thợ chuyên môn gia công. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Nếu giả sử như dụng cụ ứng dụ ng bị kẹt cứng, hãy tắt máy. Làm lơi dụng cụ ứng dụng ra. Trước khi cho dụng cụ điện hoạt động, bảo đảm rằng dụng cụ ứng dụng chuyển động được tự do. Khi mở máy mà dụng cụ ứng dụng bị kẹt cứng, lực xoắn vặn cao có thể xảy ra. Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. Các Biểu Tượng Các biểu tượng sau đây mang ý nghĩa quan trọng để suy diễn và hiểu các hướng dẫn sử dụng. Xin vui lòng lưu ý đến các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn. OBJ_BUCH-1333-005.book Page 49 Tuesday, October 17, 2017 10:40 AM50 | Tiếng Việt 1 609 92A 40P | (17.10.17) Bosch Power Tools Các món được giao Máy khoan búa xoay, tay nắm phụ và cỡ định chiều sâu. Dụng cụ ứng dụng và các phụ kiện được trình bày hay mô tả khác không phải là một phần của khuôn khổ tiêu chuẩn hàng được giao. Bạn có thể tìm thấy thông tin mô tả tổng quát các phụ kiện trong chương trình phụ kiện của chúng tôi. Dành sử dụng cho Máy được thiết kế để khoan búa vào chất liệu như bê-tông, gạch và công trình nề. Máy cũng thích hợp để khoan thường, không có động tác đập, vào gỗ, kim loại, gốm và nhựa mủ, cũng như để bắt vít. GBH 2-20 DRE: Máy cũng thích hợp cho các công việc không cần đục nhiều. Biểu Tượng Ý Nghĩa

GBH 2-20 DRE: Khoan Búa Phạm vi có màu xám: Tay nắm (phần nắm được cách điện) Mã số máy Đọc tất cả các cảnh báo an toàn và mọi hướng dẫn Trước khi thực hiện bất cứ việc gì trên máy, rút phích cắm ra khỏi ổ điện nguồn Hãy mang găng tay bảo vệ Mang dụng cụ bảo vệ tai Mang kính an toàn/kính bảo hộ lao động Chiều chuyển động Chiều phản ứ

Bước hành động kế tiếp Khoan không có tác động đập Khoan Búa Đục Vít Quay Phải/Trái Vario-Lock (Khóa nhiều vị trí) Mở công tắc Để tắt máy Công tắc Tắt/Mở được khóa tự- chạy Nhả công tắc Tắt/Mở Tốc độ chậm/tần suất đập Tốc độ cao/tần suất đập Máy hút bụi Phần lắp dụng cụ

Công suất vào danh định ENăng lượng va đập của từng hành trình dựa theo Qui Chuẩn-EPTA 05/2009

Tốc độ không tải Ø Đường kính khoan, tối đa Bê-tông Thép

Công trình xây gạch Mũi khoan lõi Trọng lượng theo Qui trình EPTA- Procedure 01:2014 (chuẩn EPTA 01:2014) Cấp độ bảo vệ Biểu Tượng Ý Nghĩa OBJ_BUCH-1333-005.book Page 50 Tuesday, October 17, 2017 10:40 AMTiếng Việt | 51 Bosch Power Tools 1 609 92A 40P | (17.10.17) Thông số kỹ thuật Tính năng kỹ thuật của máy được liệt kê trong Bảng ở trang 64 của các hướng dẫn sử dụng này. Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. Lắp và Vận Hành Biểu bảng sau đây chỉ rõ các thao tác cho mục đích lắp ráp và vận hành dụng cụ điện. Sự hướng dẫn cho từng thao tác mục đích được trình bày bên cạnh. Tùy theo loại hình ứng dụng, sự kết hợp một số hướng dẫn là cần thiết. Tuân thủ các hướng dẫn cho sự an toàn. Loại công việc Hình ảnh Xin vui lòng tuân thủ Trang Lắp Dụng Cụ Khoan SDS-plus

Chọn chế độ hoạt động và chiều quay 3 66–67 Thay đổi tư thế của mũi đục (Vario-Lock/Khóa nhiều vị trí)

Điều chỉnh chiều sâu khoan X

Gắn hệ thống hút (Saugfix)

Mở và tắt và chỉnh đặt tốc độ

Khóa tự-chạy của công tắc Tắt/Mở

OBJ_BUCH-1333-005.book Page 51 Tuesday, October 17, 2017 10:40 AM52 | Tiếng Việt 1 609 92A 40P | (17.10.17) Bosch Power Tools Bảo Dưỡng Và Làm Sạch Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn. Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm củ a chúng tôi và linh kiện của chúng. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN Cty TNHH Bosch Vietnam tại TP. Ho Chi Minh Tầng 10, Tòa nhà 194 Golden 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Tp. Hồ Chí Minh Tel.: (08) 6258 3690 Fax: (08) 6258 3692 Hotline: (08) 6250 8555 www.bosch-pt.com.vn Campuchia Công ty TNHH Robert Bosch (Campuchia) Đơn nguyên 8BC, GT Tower, Tầng 08, Đường 169, TiệpKhắc Blvd, Sangkat Veal Vong, Khan 7 Makara, Phnom Penh VAT TIN : 100 169 511 Tel.: +855 23 900 685 Tel.: +855 23 900 660 www.bosch.com.kh Thải bỏ Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt! Được quyền thay đổi nội dung mà không phải thông báo trước. Nhả công tắc Tắt/Mở 10 69 Chọn phụ tùng – 70 Loại công việc Hình ảnh Xin vui lòng tuân thủ Trang OBJ_BUCH-1333-005.book Page 52 Tuesday, October 17, 2017 10:40 AM | 53 Bosch Power Tools 1 609 92A 40P | (17.10.17)
