PANDUAN PENGGUNA GBH 220 DRE Professional BOSCH

Bahasa Indonesia Petunjuk-Petunjuk Umum untuk Perkakas Listrik Bacalah semua petunjuk- petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka- luka yang berat. Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan. Kata „perkakas listrik“ yang disebutkan di dalam petunjuk- petunjuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik tenaga baterai (tanpa kabel listrik).

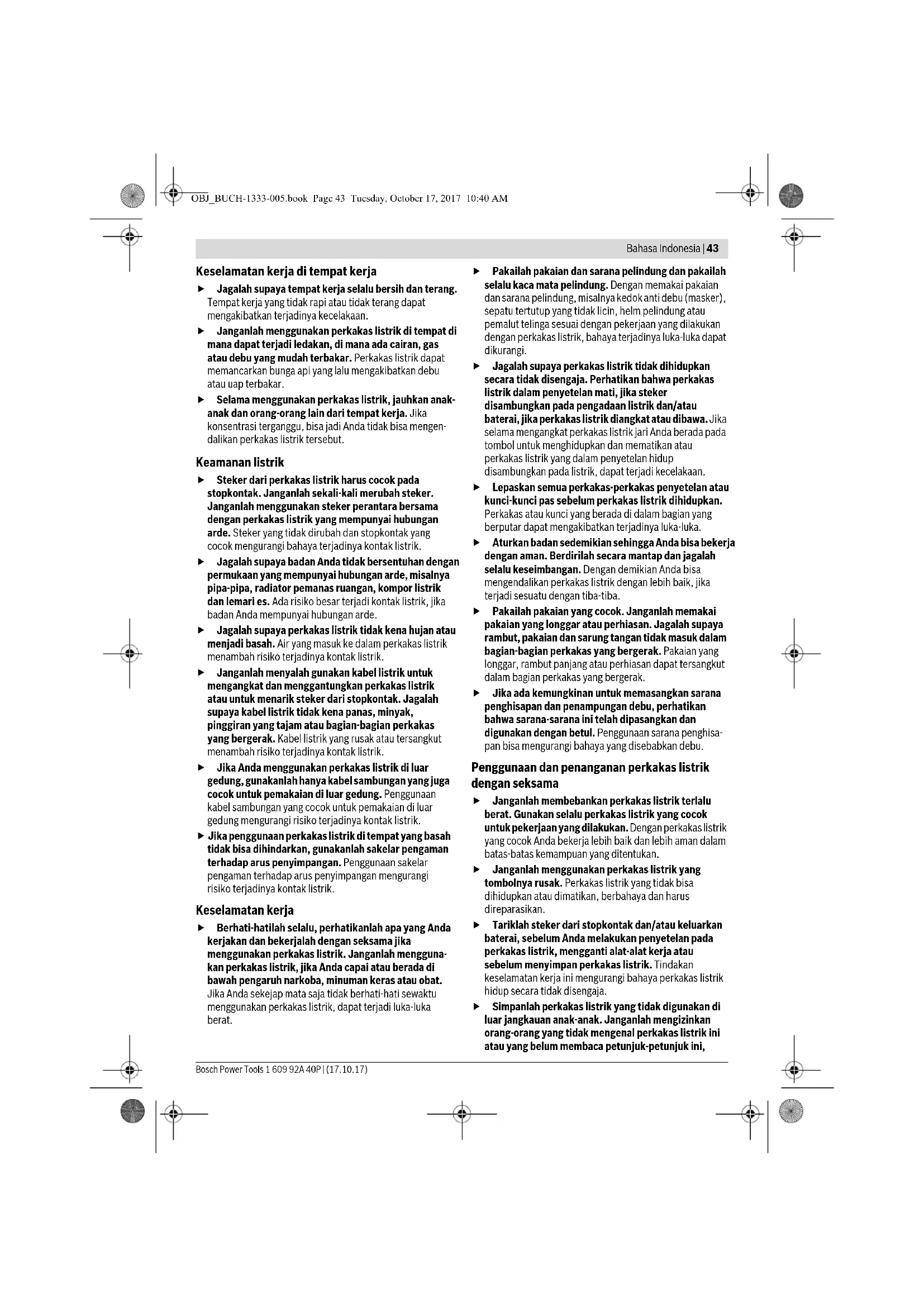

PERHATIKANLAH OBJ_BUCH-1333-005.book Page 42 Tuesday, October 17, 2017 10:40 AMBahasa Indonesia | 43 Bosch Power Tools 1 609 92A 40P | (17.10.17) Keselamatan kerja di tempat kerja Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat mengakibatkan terjadinya kecelakaan. Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar. Selama menggunakan perkakas listrik, jauhkan anak- anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa mengen- dalikan perkakas listrik tersebut. Keamanan listrik Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik. Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. Janganlah menyalah gunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah hanya kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik. Keselamatan kerja Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Janganlah mengguna- kan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat. Pakailah pakaian dan sarana pelindung dan pakailah selalu kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya kedok anti debu (masker), sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka-luka dapat dikurangi. Jagalah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Perhatikan bahwa perkakas listrik dalam penyetelan mati, jika steker disambungkan pada pengadaan listrik dan/atau baterai, jika perkakas listrik diangkat atau dibawa. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk menghidupkan dan mematikan atau perkakas listrik yang dalam penyetelan hidup disambungkan pada listrik, dapat terjadi kecelakaan. Lepaskan semua perkakas-perkakas penyetelan atau kunci-kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka. Aturkan badan sedemikian sehingga Anda bisa bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseimbangan. Dengan demikian Anda bisa mengendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba. Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut, pakaian dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikan bahwa sarana-sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana penghisa- pan bisa mengurangi bahaya yang disebabkan debu. Penggunaan dan penanganan perkakas listrik dengan seksama Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, OBJ_BUCH-1333-005.book Page 43 Tuesday, October 17, 2017 10:40 AM44 | Bahasa Indonesia 1 609 92A 40P | (17.10.17) Bosch Power Tools menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak direparasikan, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat de- ngan seksama. Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya. Servis Biarkan perkakas listrik Anda direparasikan hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara berkesinambungan. Petunjuk-petunjuk untuk keselamatan kerja dengan palu Pakailah pemalut telinga. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang. Gunakanlah gagang tambahan-gagang tambahan, jika ini dipasok bersama dengan perkakas listrik. Perkakas listrik yang tidak bisa dikendalikan bisa mengakibatkan terjadinya luka-luka. Peganglah perkakas listrik hanya pada pegangan yang terisolir, jika Anda melakukan pekerjaan di mana alat kerjanya atau sekrup bisa terkena pada saluran listrik yang tidak terlihat atau kabelnya sendiri. Sentuhan pada kabel yang bertegangan dapat mengakibatkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Petunjuk-petunjuk lainnya untuk keselamatan kerja dan untuk penggunaan Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa pengadaan yang tidak terlihat, atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik bisa mengakibatkan api dan kontak listrik. Pipa gas yang dirusak bisa mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak. Kencangkan gagang tambahan sampai mantap, pegangkan perkakas listrik selama bekerja dengannya secara kencang dengan kedua belah tangan dan berdirilah secara tegap. Perkakas listrik bisa dikendalikan lebih baik jika dipegang dengan kedua belah tangan. Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan. Untuk membor tanpa getaran di kayu, logam, keramik dan bahan sintetik serta untuk menyekrup diperlukan alat kerja-alat kerja tanpa SDS-plus (misalnya mata bor dengan gagang berbentuk silinder). Untuk alat kerja-alat kerja ini diperlukan cekaman mata bor yang dikunci dan dibuka dengan tangan atau cekaman mata bor pakai kunci bergigi. Cekaman mata bor yang bisa diganti-ganti mengancing sendiri. Periksalah apakah sudah terkunci dengan cara menarik cekaman mata bor yang bisa diganti-ganti. Pasangkan perkakas listrik pada sekrup hanya jika perkakas listrik dalam keadaan mati. Alat kerja-alat kerja yang berputar bisa meleset. Memasang alat kerja SDS-plus: Periksalah apakah alat kerja sudah terkunci dengan cara menariknya. Untuk menghemat energi, hidupkan perkakas listrik hanya jika Anda menggunakannya. Gantikanlah segera kap pelindung debu yang rusak (menjadi tidak mulus). Kap pelindung debu menghindarkan debu pemboran masuk ke dalam pemegang alat kerja selama perkakas listrik digunakan. Selama memasang alat kerja, perhatikanlah supaya kap pelindung debu tidak menjadi rusak. Debu dari berbagai bahan misalnya cat yang mengadung timbel, beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan dan mengakibatkan reaksi alergi, penyakit saluran pernafasan dan/atau kanker. Bahan-bahan yang me- ngandung asbes hanya boleh dikerjakan oleh orang-orang ahli yang berpengalaman. – Gunakanlah hanya penghisap debu yang cocok untuk menghisap bahan yang dikerjakan. – Perhatikanlah supaya ada pertukaran udara di tempat kerja. – Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. Hindarkan debu yang banyak terkumpul di tempat kerja. Debu dapat menyulut dengan mudahnya. Jika alat kerja memblok, matikanlah segera perkakas listrik. Kendorkan alat kerjanya. OBJ_BUCH-1333-005.book Page 44 Tuesday, October 17, 2017 10:40 AMBahasa Indonesia | 45 Bosch Power Tools 1 609 92A 40P | (17.10.17) Sebelum menghidupkan kembali perkakas listrik, periksalah apakah alat kerjanya sudah tidak memblok. Jika perkakas listrik dihidupkan, padahal mata bor masih memblok, terjadi momen reaksi yang besar. Sebelum meletakkan perkakas listrik, tunggulah sampai perkakas berhenti memutar. Alat kerja bisa tersangkut dan membuat perkakas listrik tidak bisa dikendalikan. Simbol-Simbol Simbol-simbol berikut penting pada waktu membaca dan untuk mengerti petunjuk-petunjuk untuk penggunaan. Lihat dan ingati simbol-simbol dan artinya. Penafsiran yang betul dari simbol-simbol sangat membantu Anda untuk menggunakan perkakas listrik dengan jitu dan sesuai dengan petunjuk untuk keselamatan kerja. Pasokan standar Mesin bor pakai hamering, gagang tambahan dan pembatas kedalaman lubang bor. Simbol Arti

GBH 2-20 DRE: Mesin bor pakai hamering Bidang berwarna abu-abu: gagang (permukaan yang dipegang dengan isolasi) Nomor model Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk- petunjuk untuk penggunaan Sebelum melakukan semua pekerjaan pada perkakas listrik, tarikkan steker dari stopkontak Pakailah sarung tangan pelindung Pakailah pemalut telinga. Pakailah kaca mata pelindung Arah gerakan Arah reaksi Kegiatan berikut Membor tanpa getaran Membor pakai hamering Memahat Baut-baut Putaran ke kanan/kiri Vario-Lock Menghidupkan perkakas listrik Mematikan perkakas listrik Mengunci tombol untuk menghidupkan dan mematikan Membuka penguncian tombol untuk menghidupkan dan mematikan Kecepatan putaran/banyaknya getaran rendah Kecepatan putaran/banyaknya getaran tinggi Penghisapan Pemegang alat kerja

Kecepatan putaran tanpa beban Ø Diameter maks. pemboran Beton Baja Kayu Tembok Mata bor pipa Berat sesuai dengan EPTA-Procedure 01:2014 Klasifikasi keamanan Simbol Arti OBJ_BUCH-1333-005.book Page 45 Tuesday, October 17, 2017 10:40 AM46 | Bahasa Indonesia 1 609 92A 40P | (17.10.17) Bosch Power Tools Alat kerja dan aksesori lainnya yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang tersedia dapat Anda lihat di dalam program aksesori. Penggunaan alat Perkakas listrik ini cocok untuk membor dengan hamering pada beton, batu bata dan batu-batuan. Perkakas listrik ini juga cocok untuk membor tanpa getaran pada kayu, logam, keramik dan bahan sintetik serta untuk menyekrup. GBH 2-20 DRE: Selain itu perkakas listrik ini cocok untuk pekerjaan memahat yang ringan. Data teknis Data-data teknis dari produk ini tertera di dalam tabel pada halaman 64 dari petunjuk-petunjuk untuk penggunaan ini. Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan. Memasang dan menggunakan Tabel berikut ini menunjukkan tujuan dari kegiatan pemasangan dan pengoperasian perkakas listrik. Petunjuk-petunjuk untuk tujuan dari kegiatan dijelaskan dengan gambar-gambar. Tergantung dari jenis pengoperasian, dibutuhkan berbagai kombinasi yang berbeda dari petunjuk-petunjuk. Taatilah petunjuk-petunjuk untuk keselamatan kerja. Kegiatan Gambar Perhatikanlah Halaman Memasang alat kerja SDS-plus

Menghidupkan/mematikan dan menyetel kecepatan putaran

OBJ_BUCH-1333-005.book Page 46 Tuesday, October 17, 2017 10:40 AMTiếng Việt | 47 Bosch Power Tools 1 609 92A 40P | (17.10.17) Rawatan dan kebersihan Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman. Jika kabel listrik harus digantikan, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch yang resmi, supaya keselamatan kerja selalu terjamin. Layanan pasca beli dan konseling terkait pengoperasian Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di: www.bosch-pt.com Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk- produk kami dan aksesorisnya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10
