阅读所有警告和所有说明 ! 不遵照以下警告和说明会导致电击、着火和／或严重伤害。保存所有警告和说明书以备查阅。在所有下列的警告中术语 " 电动工具 " 指市电驱动 （有线）电动工具或电池驱动 （无线）电动工具。 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将减少电击危险。 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接地会增加电击危险。 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 （RCD）。 使用 RCD 可减小电

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危

手不要伸展得太长。时刻注意立足点和身体平衡。 这 样在意外情况下能很好地控制电动工具。 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手 套和头发远离运动部件。 宽松衣服、佩饰或长发可能

如果提供了与排屑、集尘设备连接用的装置，要确保 他们连接完好且使用得当。 使用这些装置可减少尘屑

电动工具使用和注意事项 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安

如果开关不能接通或关断工具电源，则不能使用该电 动工具。 不能用开关来控制的电动工具是危险的且必

在进行任何调节、更换附件或贮存电动工具之前，必 须从电源上拔掉插头和 / 或使电池盒与工具脱开。 这种防护性措施将减少工具意外起动的危险。 将闲置不用的电动工具贮存在儿童所及范围之外，并 且不要让不熟悉电动工具或对这些说明不了解的人操 作电动工具。 电动工具在未经培训的用户手中是危险

保养电动工具。检查运动件是否调整到位或卡住，检 查零件破损情况和影响电动工具运行的其他状况。如 有损坏，电动工具应在使用前修理好。 许多事故由维 护不良的电动工具引发。 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃 的刀具不易卡住而且容易控制。 按照使用说明书，考虑作业条件和进行的作业来使用 电动工具、附件和工具的刀头等。 将电动工具用于那 些与其用途不符的操作可能会导致危险。

将你的电动工具送交专业维修人员，使用同样的备件 进行修理。 这样将确保所维修的电动工具的安全性。

戴好耳罩。 暴露在噪声中会引起听力损伤。 使用随工具提供的辅助手柄。 操作失手会引起人身伤

在切削附件可能触及暗线或其自身软线之处进行操作 时，要通过绝缘握持面来握持工具。 切削附件碰到 带电导线会使工具外露的金属零件带电从而使操作者

进一步的安全规章和工作指示 注意电源的电压！电源的电压必须和电动工具铭牌上

使用合适的侦测器，以便找出隐藏著的电源线的位 置。或者向当地的供电单位索取相关资料。 钻穿电线 会造成火灾並遭受电击。损坏瓦斯管会引起爆炸。 如 果水管被刺穿了会导致财物损失。 拧紧辅助手柄。工作时要使用双手握紧电动工具并且 要确保立足稳固。 使用双手比较能够握稳电动工具。 固定好工件。 使用固定装置或老虎钳固定工件，会比

在木材，金属，陶材和塑料上进行无震动功能的正常 钻，以及拧转螺丝时，必须使用无 SDS-plus 的工具 （例如带圆柱柄的钻头）。上述工具必须配合快速夹 头或齿环夹头一起使用。 此时夹头已经自动锁定。但是仍要抽拉夹头检查其是

确定电动工具已经关闭了，才可以把电动工具顶在螺 丝头上。 转动中的起子头容易从螺丝头上滑开。 安装 SDS- plus（四坑系统）工具 : 抽拉工具以确定它

为了节约能源，只在当您要使用机器时，才开动电动

必须马上更换损坏的防尘盖。 防尘盖可以防止工作时 的钻孔废尘侵入夹头中。安装 工具时要小心，勿损

含铅的颜料以及某些木材、矿物和金属的加工废尘有 害健康、可能造成过敏、让操作者感染呼吸道疾病 和 / 或罹犯癌症。 只有经过专业训练的人员才能够

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 – 最好佩戴 P2 滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 避免让工作场所堆积过多的尘垢。 尘埃容易被点燃。 如果安装在机器上的工具被夹住了，要关闭电动工 具。 拧松安装在机器上的工具。 开动电动工具之前，先检查安装在机器上的工具是否 能够自由旋转。 开动机器时如果安装在机器上的工具 被卡住了，会产生高的反作用扭力。 等待电动工具完全静止后才能够放下机器。 机器上的 工具可能在工作中被夹住，而令您无法控制电动工

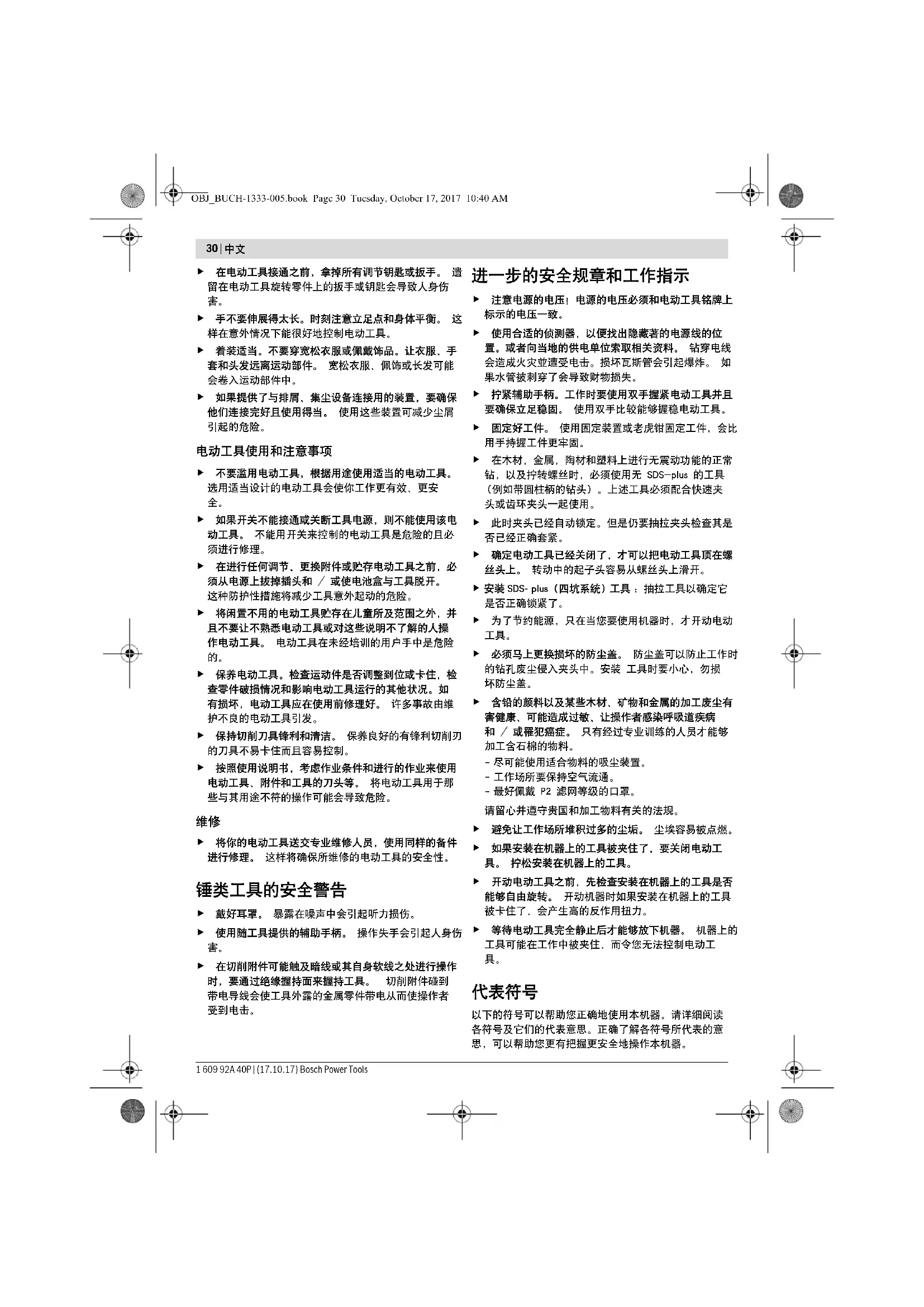

以下的符号可以帮助您正确地使用本机器。请详细阅读 各符号及它们的代表意思。正确了解各符号所代表的意 思，可以帮助您更有把握更安全地操作本机器。 OBJ_BUCH-1333-005.book Page 30 Tuesday, October 17, 2017 10:40 AM中文 | 31 Bosch Power Tools 1 609 92A 40P | (17.10.17)

锤钻，辅助手柄和深度尺。 安装在机器上的工具以及图表或说明上提到的附件，並 不包含在基本供货范围中。 在本公司的附件清单中标列了完整的附件。

本电动工具可以在混凝土、砖墙、和石材上进行震动 钻。 特别是在木材、金属、陶材和塑料上 进行无震动 功能的正常钻。您也可以使用本机器拧转螺丝。

GBH 2-20 DRE: 另外本电动工具也适合从事简易的凿击

本产品的技术数据列在本使用说明书 64 页的表格中。 本说明书提供的参数是以 230 V 为依据，於低电压地 区，此数据有可能不同。

阅读所有的安全规章和说明 在电动工具上进行任何修护工作之 前必须从电源插座上拔出插头

E 单一冲击强度苻合 EPTA-Procedure 05/2009 的规定

以下表格显示了在安装和使用电动工具时的执行目的。表格中的图形显示了与执行目的相关的提示。 因为用途不同 所以会有不同的提示组合。请留心安全规章。 执行目的 图片 请注意 页数 安装 SDS- plus （四坑系统）工

拆卸 SDS- plus （四坑系统）工

3 66–67 改变凿头的位置 (Vario-Lock)

OBJ_BUCH-1333-005.book Page 32 Tuesday, October 17, 2017 10:40 AM中文 | 33 Bosch Power Tools 1 609 92A 40P | (17.10.17) 电动工具和通风间隙都必须保持清洁，这样才能够提高工作品质和安全性。如果必须更换连接线，务必把这项工作交给博世或者经授权的博世电动工具顾客服务执行，以避免危害机器的安全性能。 顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资 www.bosch-pt.com博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。如需查询和订购备件，请务必提供产品型号铭牌上的 10位数货号。有关保证，维修或更换零件事宜，请向合格的经销商查

博世电动工具 （中国）有限公司中国 浙江省 杭州市滨江区滨康路 567 号邮政编码：310052免费服务热线： 4008268484传真：(0571) 87774502电邮：contact.ptcn@cn.bosch.comwww.bosch-pt.com.cn羅伯特 · 博世有限公司香港北角英皇道 625 號 21 樓客戶服務熱線：+852 2101 0235傳真：+852 2590 9762電郵：info@hk.bosch.com網站：www.bosch-pt.com.hk制造商地址：Robert Bosch Power Tools GmbH罗伯特 · 博世电动工具有限公司70538 Stuttgart / GERMANY70538 斯图加特 / 德国 必须以符合环保的方式，回收再利用损坏的机器、附件和废弃的包装材料。不可以把电动工具丢入家庭垃圾中 !保留修改权。

閱讀所有警告和所有說明。 不遵照以下警告和說明會導致電擊、著火和／或嚴重傷害。保存所有警告和說明書以備查閱。在所有下列的警告中術語 " 電動工具 " 指市電驅動（有線）電動工具或電池驅動 （無線）電動工具。 保持工作場地清潔和明亮。 混亂和黑暗的場地會引發 不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。 電動工具產生的火花會點燃粉塵或 讓兒童和旁觀者離開後操作電動工具。 注意力不集中會使你失去對工具的控制。 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。 需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。 避免人體接觸接地表面，如管道、散熱片和冰箱。 如果你身體接地會增加電擊危險。 不得將電動工具暴露在雨中或潮濕環境中。 水進入電動工具將增加電擊危險。 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳邊或運動部件。 受損或纏繞的軟線會增加電擊危險。 當在戶外使用電動工具時 , 使用適合戶外使用的外接軟線。 適合戶外使用的軟線，將減少電擊危險。 如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器 （RCD）。 使用 RCD 可減小電

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當你感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。 在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。 使用個人防護裝置。始終佩戴護目鏡。 安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。 防止意外起動。確保開關在連接電源和 / 或電池盒、拿起或搬運工具時處於關斷位置。 手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危

手不要伸展得太長。時刻注意立足點和身體平衡。 這 樣在意外情況下能很好地控制電動工具。 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的衣 服、手套和頭髮遠離運動部件。 寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 如果提供了與排屑、集塵設備連接用的裝置，要確保 他們連接完好且使用得當。 使用這些裝置可減少塵屑

電動工具使用和注意事項 不要濫用電動工具，根據用途使用適當的電動工具。 選用適當設計的電動工具會使你工作更有效、更安

如果開關不能接通或關斷工具電源，則不能使用該電 動工具。 不能用開關來控制的電動工具是危險的且必

在進行任何調節、更換附件或貯存電動工具之前，必 須從電源上拔掉插頭和／或使電池盒與工具脫開。 這 種防護性措施將減少工具意外起動的危險。 將閒置不用的電動工具貯存在兒童所及範圍之外，並 且不要讓不熟悉電動工具或對這些說明不瞭解的人操 作電動工具。 電動工具在未經培訓的用戶手中是危險

保養電動工具。檢查運動件是否調整到位或卡住，檢 查零件破損情況和影響電動工具運行的其他狀況。如 有損壞，電動工具應在使用前修理好。 許多事故由維 護不良的電動工具引發。 保持切削刀具鋒利和清潔。 保養良好的有鋒利切削刃 的刀具不易卡住而且容易控制。 按照使用說明書，考慮作業條件和進行的作業來使用 電動工具、附件和工具的刀頭等。 將電動工具用於那 些與其用途不符的操作可能會導致危險。

將你的電動工具送交專業維修人員，必須使用同樣的 備件進行更換。 這樣將確保所維修的電動工具的安全

佩戴耳罩。 工作噪音會損壞聽力。 如果電動工具提供了輔助手柄便要使用它。 操作時失

工作時如果安裝在機器上的工具或螺絲可能割斷隱藏 的電線或機器本身的電源線，一定要握住絕緣 手柄 操作電動工具。 安裝在機器上的工具如果接觸了帶 電的線路，機器上的金屬部件會導電，可能造成操作

進一步的安全規章和工作指示 注意電源的電壓！電源的電壓必須和電動工具銘牌上

使用合適的偵測器，以便找出隱藏著的電源線的位 置。或者向當地的供電單位索取相關資料。 鑽穿電線 會造成火災並遭受電擊。損壞瓦斯管會引起爆炸。如 果水管被刺穿了會導致財物損失。 擰緊輔助手柄。工作時要使用雙手握緊電動工具並且 要確保立足穩固。 使用雙手比較能夠握穩電動工具。 固定好工件。 使用固定裝置或老虎鉗固定工件，會比

在木材，金屬，陶材和塑料上進行無震動功能的正常 鑽， 以及擰轉螺絲時，必須使用無 SDS-plus 的工具 （例如帶圓柱柄的鑽頭）。上述工具必須配合快速夾 頭或齒環夾頭一起使用。 此時夾頭已經自動鎖定。但是仍要抽拉夾頭檢查其是

確定電動工具已經關閉了，才可以把電動工具頂在螺 絲頭上。 轉動中的起子頭容易從螺絲頭上滑開。 安裝 SDS- plus（四坑系統）工具 : 抽拉工具以確定它

為了節約能源，只在當您要使用機器時，才開動電動

必須馬上更換損壞的防塵蓋。 防塵蓋可以防止工作時 的鑽孔廢塵侵入夾頭中。安裝 工具時要小心，勿損

含鉛的顏料以及某些木材、礦物和金屬的加工廢塵有 害健康、可能造成過敏、讓操作者感染呼吸道疾病和 / 或罹癌。 只有經過專業訓練的人員才能夠加工含石

– 盡可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 – 最好佩戴 P2 濾網等級的口罩。 請留心並遵守貴國和加工物料有關的法規。 避免讓工作場所堆積過多的塵垢。 塵埃容易被點燃。 如果安裝在機器上的工具被夾住了，要關閉電動工 具。 擰松安裝在機器上的工具。 開動電動工具之前，先檢查安裝在機器上的工具是否 能夠自由旋轉。 開動機器時如果安裝在機器上的工具 被卡住了，會產生高的反作用扭力。 等待電動工具完全靜止後才能夠放下機器。 機器上的 工具可能在工作中被夾住，而令您無法控制電動工

以下的符號可以幫助您正確地使用本機器。請詳細閱讀 各符號及它們的代表意思。正確了解各符號所代表的意 思，可以幫助您更有把握更安全地操作本機器。 OBJ_BUCH-1333-005.book Page 34 Tuesday, October 17, 2017 10:40 AM中文 | 35 Bosch Power Tools 1 609 92A 40P | (17.10.17)

鎚鑽，輔助手柄和深度尺。 安裝在機器上的工具以及圖表或說明上提到的附件，並 不包含在基本供貨範圍中。 在本公司的附件清單中標列了完整的附件。

本電動工具可以在混凝土、磚牆、和石材上進行震動 鑽。 特別是在木材、金屬、陶材和塑料上 進行無震動 功能的正常鑽。您也可以使用本機器擰轉螺絲。

本產品的技術數據列在本使用說明書 64 頁的表格中。 本說明書提供的參數是以 230 伏特為依據，於低電壓地 區，此數據有可能不同。

閱讀所有的安全規章和說明 在電動工具上進行任何修護工作之 前必須從電源插座上拔出插頭

E 單一衝擊強度苻合 EPTA-Procedure 05/2009 的規定

以下表格顯示了在安裝和使用電動工具時的執行目的。表格中的圖形顯示了與執行目的相關的提示。因為用途不同 所以會有不同的提示組合。請留心安全規章。 執行目的 圖片 請注意 頁數 安裝 SDS- plus （四坑系統）工

拆卸 SDS- plus （四坑系統）工

3 66–67 改變鑿頭的位置 (Vario-Lock)

OBJ_BUCH-1333-005.book Page 36 Tuesday, October 17, 2017 10:40 AM | 37 Bosch Power Tools 1 609 92A 40P | (19.10.17) 電動工具和通風間隙都必須保持清潔，這樣才能夠提高工作品質和安全性。如果必須更換連接線，務必把這項工作交給博世或 者經授權的博世電動工具顧客服務執行，以避免危害機器的安全性能。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資 www.bosch-pt.com博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。當您需要諮詢或訂購備用零組件時，請務必提供本產品型號銘牌上的 10 位項目編號。 台灣羅伯特博世股份有限公司建國北路一段 90號6樓台北市 10491電話 : (02) 2515 5388傳真 : (02) 2516 1176www.bosch-pt.com.tw制造商地址 :Robert Bosch Power Tools GmbH羅伯特 · 博世電動工具有限公司70538 Stuttgart / GERMANY70538 斯圖加特 / 德國 必須以符合環保的方式，回收再利用損壞的機器、附件和廢棄的包裝材料。不可以把電動工具丟入家庭垃圾中。保留修改權。 備考 1. " 超出 0.1 wt %" 及 " 超出 0.01 wt %" 係指限用物質之百分比含量超出 百分比含量基準值。 備考 2. "O" 係指該項限用物質之百分比含量未超出百分比含量基準值。備考 3. " － " 係指該項限用物質為排除項目。

設備名稱 : 鎚鑽 , 型號 : GBH 2-20 DRE, GBH 2-20 RE限用物質及其符號
