HƯỚNG DẪN NGƯỜI DÙNG GCO 240 Professional BOSCH

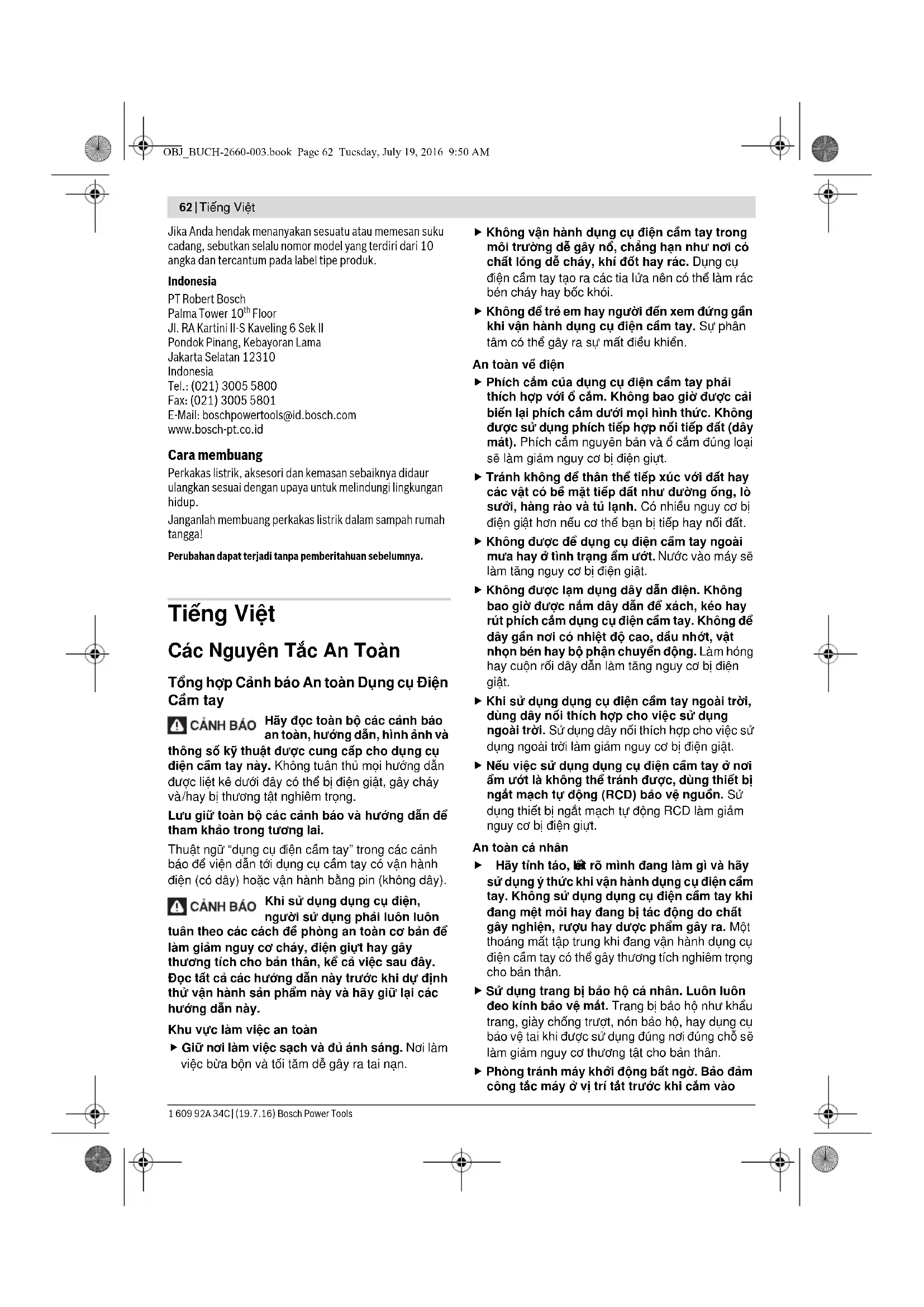

Floor Jl. RA Kartini II-S Kaveling 6 Sek II Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Indonesia Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Cara membuang Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Janganlah membuang perkakas listrik dalam sampah rumah tangga! Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. Tiếng Việt Các Nguyên Tắc An Toàn Tổng hợp Cảnh báo An toàn Dụng cụ Điện Cầm tay Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hay bị thương tật nghiêm trọng. Lưu giữ toàn bộ các cảnh báo và hướng dẫn để tham khảo trong tương lai. Thuật ngữ “dụng cụ đ iện cầm tay” trong các cảnh báo để viện dẫn tới dụng cụ cầm tay có vận hành điện (có dây) hoặc vận hành bằng pin (không dây). Khi sử dụng dụng cụ điện, người sử dụng phải luôn luôn tuân theo các cách đề phòng an toàn cơ bản để làm giảm nguy cơ cháy, điện giựt hay gây thương tích cho bản thân, kể cả việc sau đây. Đọc tất cả các hướng dẫn này trước khi d ự định thử vận hành sản phẩm này và hãy giữ lại các hướng dẫn này. Khu vực làm việc an toàn Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ

iện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lạ i phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện gi ật hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện c ầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén hay bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài tr ời làm giảm nguy cơ bị điện giật. Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân Hãy tỉnh táo, bi ết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bả o hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào OBJ_BUCH-2660-003.book Page 62 Tuesday, July 19, 2016 9:50 AMTiếng Việt | 63 Bosch Power Tools 1 609 92A 34C | (19.7.16) nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây th ương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc. Sử dụng và bảo dưỡng dụng cụ điện cầm tay Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng s

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn đ iện và/hay pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điệ n cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Ki ểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạ ch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sự dụng dụng cụ đ iện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ. Bảo dưỡng Đưa dụng cụ điện cầm tay của bạn đến th

chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Cảnh báo về an toàn của máy cắt Bạn và người đứng xung quanh phải tránh xa đĩa qoay của máy bào. Vành bảo vệ giúp bảo vệ người vận hành tránh các mảnh vỡ đĩa mài, tiếp xúc do vô tình với đĩa mài. Chỉ sử dụng các đĩa cắt cốt thép dính bám cho dụng cụ điện của bạn. Bởi vì phụ kiện có thể gắn được với dụng cụ điện cầm tay của bạn, nhưng nó không đảm bảo hoạt động an toàn. Tốc độ định mức của phụ kiện tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Các phụ kiện chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra. Phải sử dụng các đĩa mài được chỉ định riêng cho từng công việ c. Ví du?: không được mài bằng cạnh của đĩa cắt. Các đĩa cắt bằng nhám chỉ được sử dụng cho mài mép, các lực biên tác dụng vào các đĩa cắt này có thể làm chúng bị vỡ. Luôn sử dụng các bích đệm đĩa không bị hư hỏng đúng đường kính cho đĩa đã chọn của bạn. Các bích đệm đĩa phù hợp đỡ đĩa mài cho phép làm giảm khả năng vỡ đĩa. Đườ ng kính ngoài và độ dày của phụ kiện phải nằm trong định mức công suất của dụng cụ điện cầm tay của bạn. Không thể bảo vệ hoặc kiểm soát phù hợp các phụ kiện sai kích cỡ. Kích cỡ đĩa cắt và bích đệm phải vừa khớp với trục quay của dụng cụ điện. Đĩa cắt và bích đệm các lỗ trục không khớp với các ph ụ kiện cứng ghép nối của dụng cụ điện cầm tay sẽ làm mất OBJ_BUCH-2660-003.book Page 63 Tuesday, July 19, 2016 9:50 AM64 | Tiếng Việt 1 609 92A 34C | (19.7.16) Bosch Power Tools cân bằng, rung lắc quá mức và có thể làm mất kiểm soát. Không được sử dụng các đĩa mài bị hư hỏng. Trước mỗi lần sử dụng, cần kiểm tra kỹ các phoi mài và rạn nứt của đĩa mài. Nếu làm rơi dụng cụ điện cầm tay hoặc đĩa mài, cần kiểm tra hư hỏng hoặc thay thế bằng đĩa mài không bị hư hỏng. Sau khi kiểm tra và thay th ế đĩa mài, bạn và người đứng xung quanh phải tránh đĩa xoay của máy bào và khởi động dụng cụ điện ở tốc độ không tải tối đa trong vòng một phút. Các đĩa mài bị hư hỏng thường bị vỡ dời trong quá trình chạy thử này. Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng công việc, hãy sử dụng mặt nạ, kính bảo vệ hoặ c kính an toàn. Nếu có, hãy đeo mặt nạ chống bụi, dụng cụ bảo vệ tai, găng tay và tạp dề lao động có thể ngăn chặn mạt mài nhỏ hoặc các mảnh vụn của phôi. Dụng cụ bảo vệ mắt phải có khả năng ngăn chặn mảnh vỡ bắn ra do các thao tác khác nhau sinh ra. Mặt nạ chống bụi hoặc mặt nạ chống độc phải có khả năng lọc các tạp chất do thao tác của bạn sinh ra. Việc tiếp xúc lâu với tiếng ồn quá cao có thể làm giảm thính giác. Hãy cách ly người xung quanh tránh xa khu vực làm việc một khoảng cách an toàn. Bất kỳ ai đi vào khu vực làm việc phải mặc thiết bị bảo hộ cá nhân. Các mảnh vỡ của phôi hoặc của đĩa mài bị vỡ có thể văng ra ngoài khỏi khu vực làm việc và có thể gây tổn thương. Để dây điện tránh xa phần phụ kiện quay. Nếu bạn mất kiểm soát, dây điện có thể bị đứt hoặc mài mòn và bàn tay hoặc tay của bạn có thể bị kéo vào phần đĩa quay Thường xuyên vệ sinh các lỗ thông khí của dụng cụ điện cầm tay. Quạt của mô tơ có thể hút bụi bẩn vào trong vỏ ngoài và việc tích tụ quá mức mạt kim loại có thể gây ra các r ủi ro điện giật. Không được vận hành dụng cụ điện cầm tay gần các vật liệu dễ cháy. Không được vận hành dụng cụ điện cầm tay đặt trên bề mặt dễ cháy như gỗ. Các tia lửa có thể đốt cháy các vật liệu đó. Không được sử dụng các phụ kiện cần sử dụng các dung dịch làm nguội. Việc s ử dụng nước hoặc các dung dịch làm nguội khác có thể gây ra điện giật. Lực phản hồi và các cảnh báo liên quan Lực phản hồi là một lực tác động đột ngột lên đĩa quay bị ép hoặc mài mòn. Việc ép hoặc mài mòn làm cho đĩa quay dừng gấp sau đó gây ra tác động mạnh vào thiết bị cắt không kiểm soát được hướng lên về phía người vận hành. Ví du?, nếu đĩa mài bị mài mòn hoặc ép bởi phôi gia công, mép của đĩa mài tiếp xúc với điểm ép có thể tạo rãnh bề mặt của vật liệu làm cho đĩa mài nhô ra hoặc va đập. Các đĩa mài cũng có thể bị vỡ trong các trường hợp này. Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai dụng cụ điện cầm tay và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ng ừa phù hợp được nêu dưới đây. Giữ chặt dụng cụ điện cầm tay và giữ cho cơ thể và tay của bạn chắc chắn cho phép bạn chịu được các lực phản hồi. Người vận hành có thể kiểm soát được các lực phản hồi hướng lên nếu áp dụng các biện pháp phòng ngừa phù hợp. Không được đứng song song với đĩa quay. Nếu máy sinh ra lự c phản hồi, nó sẽ đẩy thiết bị cắt hướng lên về phía người vận hành. Không được lắp thêm lưỡi cưa gỗ dạng lưỡi cưa xích, đĩa kim cương hình quạt có khe hở ngoài lớn hơn 10 mm hoặc lưỡi cưa có răng. Các lưỡi như vậy có thể tạo lực phản hồi thường xuyên và làm mất kiểm soát. Không được “làm kẹt” đĩa hoặc tỳ đ è quá lực. Không được cố gắng cắt sâu quá mức. Việc tạo ứng suất quá mức lên đĩa làm tăng tải và dễ gây ra xoắn hoặc kẹt đĩa trong khi cắt và có thể tạo lực phản hồi hoặc làm vỡ đĩa. Khi đĩa bị kẹt hoặc khi dừng cắt vì lý do nào đó, hãy tắt nguồn dụng cụ điện cầm tay và giữ cố định thiết b ị cắt tới khi đĩa đã dừng quay hẳn. Tuyệt đối không cố gắng tháo đĩa ra trong khi đĩa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt đĩa. Không được khởi động lại thao tác cắt khi bị kẹt trong phôi. Để đĩa quay đạt tốc độ cực đại và cẩn thận kh ởi động lại đường cắt. Đĩa có thể bị kẹt, nẩy lên hoặc tác động trở lại nếu khởi động lại dụng cụ điện kẹt trong phôi. Sử dụng phôi quá kích cỡ bất kỳ để giảm thiểu nguy cơ ép đĩa và lực phản hồi. Các phôi lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấ m đỡ phía dưới phôi gần đường cắt và gần cạnh của phôi về cả hai phía của đĩa cắt. Các cảnh báo phụ thêm Bảo quản an toàn cho máy khi không sử dụng. Nơi bảo quản máy phải khô ráo và có thể khóa lại được. Điều này phòng tránh cho máy không bị hư hại khi lưu kho, và ngăn người chưa được học cách sử dụng vận hành. Luôn luôn kẹp chặt vật gia công. Không nên cắt v ật gia công không kẹp được vì quá nhỏ. OBJ_BUCH-2660-003.book Page 64 Tuesday, July 19, 2016 9:50 AMTiếng Việt | 65 Bosch Power Tools 1 609 92A 34C | (19.7.16) Nếu không, khoảng cách giữa tay bạn với dĩa cắt đang quay là quá nhỏ. Không bao giờ được sử dụng máy có dây dẫn bị hỏng. Không được chạm vào dây dẫn bị hỏng và kéo phích cắm điện nguồn ra trong lúc vận hành mà dây dẫn bị hỏng. Dây dẫn bị hỏng làm tăng nguy cơ bị điện giựt. Kiểm tra dây cáp dẫn điện thường xuyên và sự sửa ch ữa dây cáp bị hỏng chỉ được thông qua một đại lý ủy quyền dịch vụ khách hàng dụng cụ điện Bosch. Thay dây cáp nối dài bị hư hỏng. Điều này sẽ đảm bảo cho sự an toàn của dụng cụ điện được giữ nguyên. Luôn luôn sử dụng chắn bảo vệ lưỡi. Chắn bảo vệ lưỡi bảo vệ người sử dụ ng không bị các mảnh vỡ của dĩa cắt văng trúng hay vô tình chạm vào dĩa cắt. Không bao giờ rời khỏi máy trước khi máy đã hoàn toàn dừng hẳn. Các dụng cụ cắt vẫn đang còn chạy có thể gây thương tích. Các Biểu Tượng Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cầm tay của bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Dành sử dụng cho Dụng cụ điện này được sử dụng làm dụng cụ độc lập sử dụng đĩa cắt, mặt cắt dọc và mặt cắt ngang với hành trình cắt thẳng và vát đến 45° vào các vật liệu kim loại mà không dùng nước. Không cho phép sử dụng các đĩa cắt kim cương. Biểu trưng của sản phẩm Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. 1 Nút nhả khóa của công tắc Tắt/Mở 2 Công tắc Tắt/Mở 3 Tay Nắm 4 Chắn đàn hồi bảo vệ lưỡi 5 Khóa trục 6 Dĩa cắt 7 Cỡ chặn góc 8 Trục kẹp vặn 9 Chốt nhả nhanh 10 Tai hồng trục kẹ p vặn 11 Lỗ lắp bắt 12 Chìa vặn sáu cạnh (8 mm) 13 Chân đế khuôn bao 14 Vít khóa cỡ chỉnh đặt góc 15 Khóa an toàn dùng khi di chuyển 16 Tay máy 17 Tay nắm dùng khi di chuyển 18 Chắn bảo vệ lưỡi cắt 19 Chắn che tia lửa 20 Trục máy 21 Bích kẹp 22 Vòng đệm 23 Đai ốc đầu sáu cạnh Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Biểu Tượng Ý Nghĩa Để hai tay tránh xa khỏi phạm vi cắt khi máy đang hoạt động. Có nguy cơ tổn thương khi tiếp chạm vào lưỡi cắt. Hãy mang dụng cụ bảo vệ tai. Để tai trần tiếp xúc với tiếng ồn có thể làm mất thính giác. Hãy mang kính bảo hộ. Hãy mang mặt nạ chống bụi. Hãy mang găng tay bảo hộ. Đĩa cắt sắc cạnh và có thể trở nên

ất nóng trong lúc hoạt động. OBJ_BUCH-2660-003.book Page 65 Tuesday, July 19, 2016 9:50 AM66 | Tiếng Việt 1 609 92A 34C | (19.7.16) Bosch Power Tools Thông số kỹ thuật Sự lắp vào Các món được giao Lấy tất cả các bộ phận được giao kèm theo máy ra khỏi bao bì một cách cẩn thận. Lấy tất cả các gói tài liệu hướng dẫn và các phụ kiện giao kèm ra khỏi máy. Trước khi cho máy hoạt động lần đầu tiên, hãy kiểm tra các bộ phận được liệt kê dưới đây xem có được giao đầy đủ: – Máy cắt dĩa có gắn dĩa cắt – Khóa đầu lục giác 12 Lắp bắt cố định hay linh hoạt Để bảo đảm sự điều khiển được an toàn, máy phải được lắp bắt lên trên một bề mặt phẳng và vững chãi (vd. bàn thợ) trước khi sử dụng. Lắp Đặt vào Bề Mặt Gia Công (xem hình A) – Bắt chắc dụng cụ điện bằng loại vít lắp bắt thích hợp lên trên bề mặt gia công. Các lỗ khoan 11 dùng cho mục đích này. Lắp Linh Hoạt (không khuyến khích!) Trong trườ ng hợp ngoại lệ, khi không thể gắn chắc dụng cụ điện vào bằng bàn kẹp, bạn có thể tạm thời đặt chân trụ của chân đế khuôn bao 13 lên trên một bề mặt thích hợp (vd. bàn thợ, mặt nền bằng phẳng v.v.) mà không cần bắt chặt bằng bu loong. Thay Dụng Cụ (xem hình B1–B2) Chỉ ứng dụng khóa trục 5 khi trục máy 20 đã ngừng quay. Nếu không, có thể làm hư hỏng máy. Không được chạm vào lưỡi cắt ngay sau khi xong việc, hãy để cho lưỡi cắt nguội lại trước đã. Lưỡi cắt trở nên rất nóng trong thời gian hoạt động. Chỉ sử dụng dĩa cắt đáp ứng được với số liệu đặc tính kỹ thu ật đã cung cấp trong phần hướng dẫn sử dụng và đã được kiểm tra đúng với tiêu chuẩn EN 12413 và được đóng nhãn thích hợp. Hãy sử dụng các lớp xen kẽ được giao kèm với đĩa cắt. Xếp các dĩa cắt không sử dụng tới vào trong một vật đựng có nắp đậy hay trong bao bì chứa nó trước kia. Cất giữ dĩa cắt bằng cách đặt nằm. Tháo Dĩa Cắt Ra – Đặt máy ở vào tư thế hoạt động. (xem “Tháo Khóa Máy (Vị Trí Hoạt Động)”, trang 67) – Lật chắn đàn hồi bảo vệ lưỡi 4 lên hết trên. – Vặn vít đầu lục giác 23 bằng khóa đầu lục giác 12 và đống thời ấn khóa hãm trục 5, cho đến khi khớp vào. – Giữ nguyên nhấn nút khóa trục và vặn đai ốc đầu sáu cạnh 23 ra. – Lấy vòng đệm 22 và bích kẹp 21 ra. – Lấy dĩa cắt 6 ra. Lắp Dĩa Cắt – Lắp dĩa cắt mới lên trên trục máy 20 cách sao cho bề mặt nhãn hiệu hướng ngược lại với tay máy. – Gắn bích kẹp 21, vòng đệm 22 và vít đầu lục giác 23 vào. Ấn khóa hãm trục 5 cho đến khi vào khớp và hãy vặn chặt vít đầu sáu cạnh 23 theo chiều kim đồng hồ. (Lực siế t vào khoảng 18–20 Nm) – Thả từ từ chắn đàn hồi bảo vệ lưỡi 4 xuống cho đến khi che kín hết dĩa cắt. – Bảo đảm chắn đàn hồi bảo vệ lưỡi 4 hoạt động đúng cách. Sau khi lắp dĩa cắt vào, và trước khi mở máy, kiểm tra lại xem dĩa cắt có lắp vào đúng cách, và có thể quay tự do được hay không. – Bảo đảm rằng dĩ a cắt không bị cọ sượt vào chắn đàn hồi bảo vệ lưỡi 4, chắn bảo vệ lưỡi cắt 18 hay chạm vào các bộ phận khác. – Cho máy hoạt động khoảng 30 giây. Giả sử như máy có hiện tượng rung đáng kể xảy ra, tắt máy ngay lập tức; tháo dĩa cắt ra và lắp dĩa cắt vào lại lần nữa. Vận Hành Khóa An Toàn Dùng Khi Di Chuyển (xem hình C) Khóa an toàn dùng khi di chuyển 15 tạo khả năng xoay trở dụng cụ điện dễ dàng hơn khi di chuyển máy đến các địa điểm làm việc khác nhau. Máy cắt dĩa GCO 240 Mã số máy 3 601 M38 0.. Công suất vào danh định W 2400 Tốc độ không tải v/p 3800 Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014) kg 17,0 Cấp độ bảo vệ /II Kích thước của vật gia công chấp nhận được (tối đa/tối thiểu) xem trang 68. Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. Kích thước thích hợp cho dĩa cắt Đường kính dĩa cắt, tối đa mm 355 Chiều rộng dĩa cắt, tối đa mm 3 Lỗ lắp lưỡi cắt mm 25,4 OBJ_BUCH-2660-003.book Page 66 Tuesday, July 19, 2016 9:50 AMTiếng Việt | 67 Bosch Power Tools 1 609 92A 34C | (19.7.16) Tháo Khóa Máy (Vị Trí Hoạt Động) – Dùng tay nắm gập tay máy 3 xuống một chút để giải phóng lực đè lên trên khóa an toàn dùng khi di chuyển 15. – Kéo khóa an toàn dùng khi di chuyển 15 hoàn toàn rời ra ngoài. – Gập tay máy từ từ lên phía trên. Ghi Chú: Khi thao tác, hãy lưu ý đến khóa an toàn dùng khi di chuyển không bị nhấn vào trong. Nếu không, không thể hạ tay máy xuống thấp để có cỡ dày yêu cầu. Bảo Vệ An Toàn Máy (Vị Trí Di Chuyển) – Hạ thấp tay máy xuống cho đến khi khóa an toàn dùng khi di chuy ển 15 có thể nhấn hết vào bên trong. Để biết thêm thông tin về việc vận chuyển, xin xem trang 68. Điều Chỉnh Góc Cắt (xem hình D) Có thể chỉnh đặt góc vuông trong phạm vi từ 0° đến 45°. Có thể nhận ra thước đo góc vuông dùng thường xuyên trên chặn định góc 7 với các vạch chia thích hợp. 0° và 45° vị trí được đặt tương ứng ở cữ chặn cuối. – Nới lỏng các đinh ốc hãm 14 của cữ chặn góc bằng khóa đầu lục giác đi kèm 12 (8 mm). – Điều chỉnh góc muốn có và siết chặt cả hai vít khóa 14 lại như trước. Chuyển Vị Trí Cỡ Định Góc (xem hình D và E) Khi cắt một vật gia công có chiều rộng hơn 140 mm, cỡ định góc 7 có thể chuyển vị trí về phía sau. – Vặn các đinh ốc hãm ra 14 bằng khóa đầu lục giác đi kèm 12 (8 mm). – Di chuyển cỡ định góc 7 về phía sau chừng một hay hai lỗ đến khoảng hở muốn có. – Điều chỉnh góc muố n có và siết chặt cả hai vít khóa 14 lại như trước. Kẹp Cố Định Vật Gia Công (xem hình E) Để đảm bảo an toàn lao động tốt nhất, vật gia công phải luôn luôn được kẹp chặt. Không được cắt vật gia công không kẹp được vì quá nhỏ. – Đặt vật gia công tựa vào chắn định góc 7. – Vặn trục kẹp vặn 8 áp sát vào vật gia công và kẹp chặt vật gia công lại bằng tai hồng của trục kẹp vặn 10. Giải Phóng Vật Gia Công – Nới lỏng tai hồng tr ục kẹp vặn 10 ra. – Lật đứng chốt nhả nhanh 9 và kéo trục kẹp vặn 8 ra khỏi vật gia công. Bắt Đầu Vận Hành Bụi từ các vật liệu như có chứa lớp phủ chì, khoáng chất (sỏi đá) hay kim loại có thể nguy hại cho sức khỏe con người. Tiếp xúc hay hít vào có thể gây cho người vận hành máy hay đứng gần bị dị ứng và/hay dẫn đến việc nhiễm độc đường hô hấp. Một số loại bụi cụ thể được xem là nguy hiểm, đặc biệt có liên quan đến các hợp kim như kẽm, nhôm hoặc crom. Có thể chỉ nên để cho thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. Lưỡi cắt có thể bị cản trở do bụi, mạt cắt hay các mảnh vụn của vật gia công nằm trong khe của chân

khuôn bao 13. – Tắt máy và kéo phích cắm điện nguồn ra khỏi ổ cắm. – Đợi cho đến khi dĩa cắt ngừng quay hoàn toàn. – Kéo nghiêng máy ra sau để cho các mảnh nhỏ của vật gia công có thể rớt ra ngoài khoảng trống được thiết kế cho mục đích này. Nếu cần thiết, hãy sử dụng một dụng cụ thích hợp để gỡ bỏ tất cả các mảnh vụn của vật gia công ra. Chuyển mạch Tắt và Mở (xem hình F) – Để vận hành máy, trước hết nhấn nút khóa 1. Sau đó nhấn công tắc chuyển mạch Tắt/Mở 2 vào và giữ nhấn. Ghi Chú: Vì lý do an toàn, công tắc chuyển mạch Tắt/Mở 2 không thể khóa tự chạy được, mà phải giữ nhấn trong suốt quá trình vận hành. – Để tắt máy, thả công tắc chuyển mạch Tắt/Mở 2 ra. Hướng Dẫn Sử Dụng Hướng Dẫn Tổng Quát Trong Gia Công Cắt Không được chạm vào lưỡi cắt ngay sau khi xong việc, hãy để cho lưỡi cắt nguội lại trước đã. Lưỡi cắt trở nên rất nóng trong thời gian hoạt động. Bảo đảm cho chắn che tia lửa 19 được lắp vào đúng cách. Tia lửa bắn ra xảy ra khi cắt kim loại. Vật gia công dài phải được đệm lót hay kê đỡ phần đầu còn trống. OBJ_BUCH-2660-003.book Page 67 Tuesday, July 19, 2016 9:50 AM68 | Tiếng Việt 1 609 92A 34C | (19.7.16) Bosch Power Tools Kích Thước Vật gia Công Cho Phép Kích cỡ vật gia công Tối đa: Kích cỡ vật gia công Tối thiểu (= tất cả các vật gia công có thể kẹp chặt được nhờ trục kẹp vặn 8): Chiều dài 80 mm Công suất cắt, tối đa (0°/0°): 129 mm Cắt Kim Loại – Nếu cần hãy thiết lập góc chéo mong muốn. – Kẹp vật gia công thật chặt phù hợp với kích thước của nó. – Bật công tắc cho máy hoạt động. – Cầm nơi tay nắm 3 để kéo tay máy xuống từ từ. – Cắt vật gia công bằng lực gia tải đồng đều. – Tắt máy và đợi cho đến khi dĩa cắt đã hoàn toàn dừng quay hẳn. – Nhấc tay máy lên từ từ. Vận Chuyển – Luôn luôn xách dụng cụ điện bằng tay nắm dành cho việc vận chuyển 17. Khi v ận chuyển dụng cụ điện, chỉ sử dụng các thiết bị dùng vận chuyển và không bao giờ sử dụng thiết bị bảo vệ để mang hay xách. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Trong điều kiện giới hạn tuyệt đối, luôn luôn sử dụng máy hút bụi trong khả năng có thể. Thổi sạch các khe thông gió thường xuyên và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khi gia công kim loại, các loại mạt bụi dẫn điện có thể lọt vào trong dụng cụ đi ện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mất tác dụng. Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn. Chắn bảo vệ lưỡi đàn hồi phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưỡi đàn hồi được sạch. Phụ kiện Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam Công ty Trách Nhiệm Hữu Hạn Robert Bosch Việt Nam, PT/SVN Tầng 10,194 Golden Building 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Thành Phố Hồ Chí Minh Việt Nam Tel.: (08) 6258 3690 Ext 413 Fax: (08) 6258 3692 hieu.lagia@vn.bosch.com www.bosch-pt.com Thải bỏ Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt! Được quyền thay đổi nội dung mà không phải thông báo trước. Góc Vuông Hình Dạng Vật Gia Công 0° 45° 129 Ø 128 Ø 119 x 119 110 x 110 100 x 196 107 x 115 130 x 130 115 x 115 Mã số máy Các đĩa cắt cho vật liệu kim loại Dĩa cắt 355 x 25,4 mm 2 608 600 223 OBJ_BUCH-2660-003.book Page 68 Tuesday, July 19, 2016 9:50 AM | 69 Bosch Power Tools 1 609 92A 34C | (19.7.16)
