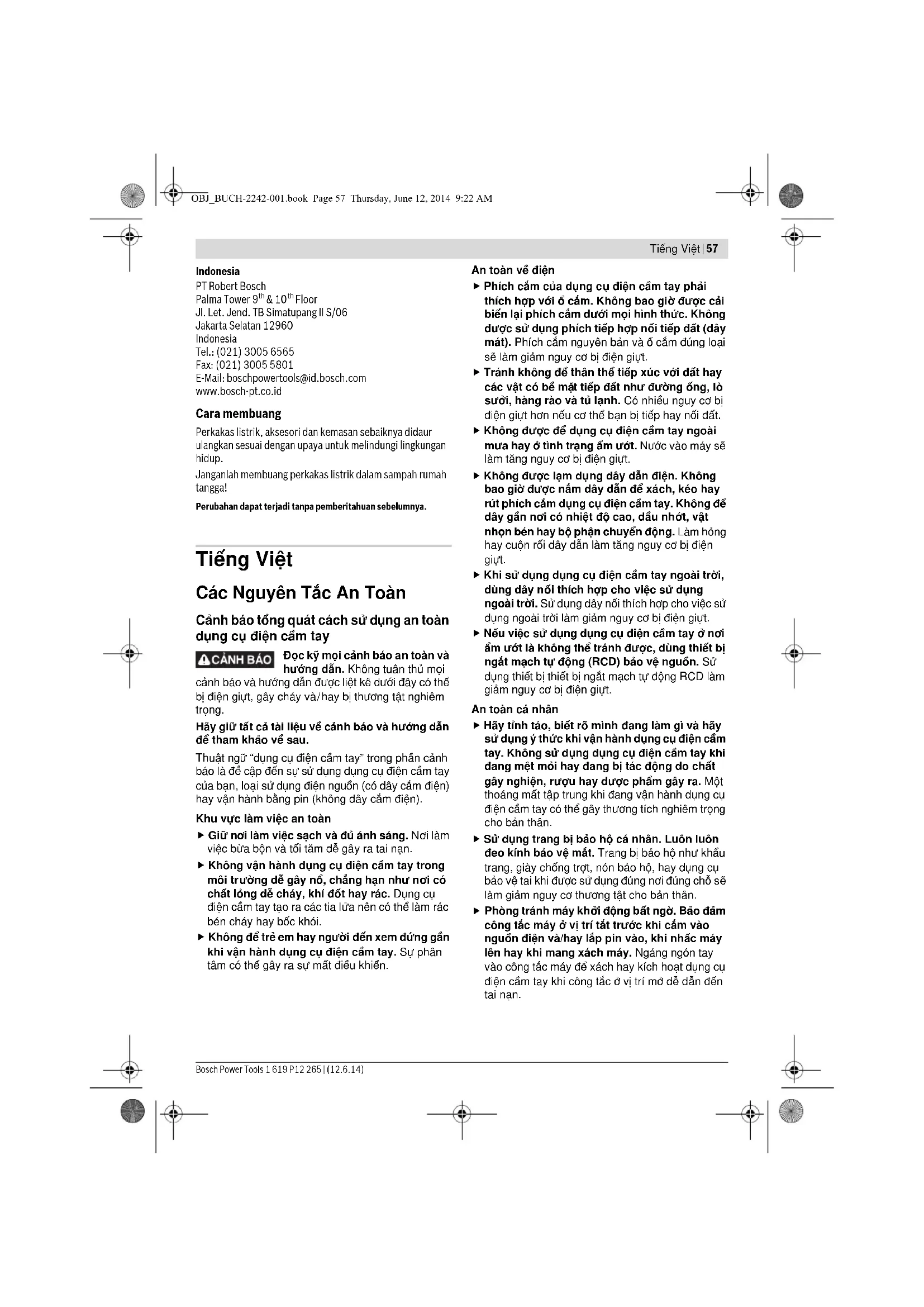

Floor Jl. Let. Jend. TB Simatupang II S/06 Jakarta Selatan 12960 Indonesia Tel.: (021) 3005 6565 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Cara membuang Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Janganlah membuang perkakas listrik dalam sampah rumah tangga! Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. Tiếng Việt Các Nguyên Tắc An Toàn Cảnh báo tổng quát cách sử dụng an toàn dụng cụ điện cầm tay Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ “dụng cụ điện cầm tay” trong phần cảnh báo là đề cập đế n sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi tr ường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện Phích cắm của dụng c ụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặ t tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giựt hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giựt. Không được lạm dụ ng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén hay bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giựt. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây n ối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giựt. Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiế t bị thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tậ p trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.

Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. OBJ_BUCH-2242-001.book Page 57 Thursday, June 12, 2014 9:22 AM58 | Tiếng Việt 1 619 P12 265 | (12.6.14) Bosch Power Tools Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện c ầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầ m tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích c ắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ đ iện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các b ộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạch. B ảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sự dụng dụng cụ điệ n cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Bảo dưỡng Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Cảnh Báo An Toàn cho Máy Mài Hình Góc Các cảnh báo an toàn dùng chung cho các hoạt động mài, chà nhám, chà bằng bàn chải kim loại hay cắt bằng đá cắt Dụng cụ điện cầm tay này được thiết kế để thể hiện chức năng như một máy mài, máy chà nhám, bàn chải kim loại hay máy cắt. Xin hãy đọc tất cả các cảnh báo an toàn, chỉ dẫn, hình ảnh minh họa và các đặc tính kỹ thuật được cung cấp kèm theo dụng cụ điện cầm tay này. Không tuân thủ các hướng dẫn được liệt kê dưới đây có thể dẫn đến việc bị điện giựt, gây cháy/hoặc bị thương tích nghiêm trọng. Dụng cụ điện cầm tay này không nên sử dụng để đánh bóng. Vận hành theo cách mà dụng cụ điện cầm tay không dược thiết kế để sử dụng có thể dẫn đến việc gặp nguy hiểm và gây thương tích cho bản thân. Không sử dụng loại phụ tùng không được thiết kế chuyên dụng và đã được nhà sản xuất máy khuyến cáo. Chỉ vì phụ tùng có thể lắp vào được dụng cụ điện của bạn, nó không đảm bảo sự vận hành an toàn. Tốc độ danh định của phụ tùng phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ điện c ầm tay. Phụ tùng chạy nhanh hơn tốc độ danh định của chúng có thể văng vỡ ra. Đường kính ngoài và độ dày phụ tùng của bạn phải nằm trong công suất danh định của dụng cụ điện của bạn. Không thể bảo vệ hay điều khiển đúng cách được với phụ tùng không đúng kích cỡ. Đường ren của phụ kiện gắn vào phải tương xứng với đường ren của trục máy mài. Đối với các phụ kiện bắt vào bằng bích, lỗ tâm của phụ kiện phải vừa khít với đường kính định vị của bích. Phụ kiện không thích hợp với vòng cữ lắp của dụng cụ điện sẽ chạy mất thăng bằng, rung dữ dội và có thể gây nên sự mất kiểm soát. OBJ_BUCH-2242-001.book Page 58 Thursday, June 12, 2014 9:22 AMTiếng Việt | 59 Bosch Power Tools 1 619 P12 265 | (12.6.14) Không được sử dụng phụ tùng đã bị hư hỏng. Trước mỗi lần sử dụng, kiểm tra phụ tùng giả dụ như là dĩa hạt mài xem có bị sứt mẻ hay rạn nứt, miếng đệm xem có bị rách hay quá mòn, bàn chải kim loại xem râu có bị gãy hay dính không chặt. Nếu dụng cụ điện hay phụ tùng bị rơi xuống, kiểm tra xem có hư hỏng hay lắp phụ tùng còn t ốt nguyên vào. Sau khi kiểm tra và lắp phụ tùng vào, bố trí bản thân bạn và những người gần đó ra xa khỏi các điểm tiếp cận được của phụ tùng đang quay và cho dụng cụ điện của bạn chạy với tốc độ không tải tối đa trong một phút. Phụ tùng bị hỏng thường thì sẽ bị văng vỡ ra trong thời điểm kiểm tra này.

Hãy mang trang bị bảo hộ vào. Tùy theo loại công việc, sử dụng chắn che mặt, kính chụp mắt hay kính bảo hộ. Để thích hợp, mang mặt nạ chống bụi, đồ dùng bảo hộ tai nghe, găng tay và quần áo bảo hộ có khả năng ngăn bụi đá hay các mảnh vỡ của vật gia công bắn vào. Sự bảo vệ mắt là phải có khả năng ngăn được các mảnh v ỡ văng ra từ các ứng dụng khác nhau tạo nên. Mặt nạ chống bụi hay khẩu trang phải có khả năng lọc được các hạt nhỏ phát sinh ra từ chính các hoạt động máy của bạn. Kéo dài thời gian để tai trần tiếp xúc với tiếng ồn có cường độ mạnh có thể gây điếc. Bố trí những người đứng xem ở khoảng cách an toàn ra xa khỏi nơi làm việc. Những ai đ

vào khu vực làm việc phải có trang bị bảo hộ cá nhân. Mảnh vỡ của vật gia công hay của phụ tùng có khả năng văng ra và gây thương tích bên ngoài khu vực vận hành máy. Chỉ nắm giữ dụng cụ điện ở phần nắm đã được cách điện, khi vận hành máy ở nơi mà dụng cụ cắt có thể chạm phải dây điện được thiết kế dấu không nhìn thấy được hay chính dây dẫn của máy. Dụng cụ cắt chạm phải dây “có điện” có thể làm cho các bộ phận kim loại không được bao bọc “có điện” và giựt người vận hành máy. Để dây điện tránh xa phụ tùng đang quay. Nếu sự kiểm soát dụng cụ điện bị mất, dây điện có thể bị cắt, tay hay cánh tay của bạn có thể bị quấn lại và bị lôi vào phụ tùng đang quay. Không bao giờ được đặt dụng cụ điện xuống cho đến khi phụ tùng đã ngừng quay hoàn toàn. Phụ tùng đang quay có thể ăn vào vào bề mặt vật liệu và kéo dụng cụ điện ra khỏi sự điều khiển của bạn. Không cho dụng cụ điện hoạt động khi đang mang bên hông. Vô tình chạm vào ph ụ tùng đang quay, quần áo bạn có thể bị quấn vào, kéo phụ tùng xỉa vào mình bạn. Thường xuyên làm sạch các khe thông gió của dụng cụ điện. Quạt gió môtơ sẽ kéo bụi nằm trong vỏ máy ra và sự tích tụ quá nhiều bột kim loại có thể gây nên các nguy hiểm về điện. Không được vận hành dụng cụ điện gần nơi có các chất dễ cháy. Tia lửa bắn ra có th ể gây cháy các nguyên liệu này. Không sử dụng phụ tùng loại cần có chất lỏng làm mát. Sử dụng nước hay các loại chất lỏng làm mát khác có thể dẫn đến việc chết do điện giựt hay bị điện giựt. Lực dội ngược và các cảnh báo liên quan Dội ngược là một phản ứng đột ngột do dĩa đang quay, miếng đệm, chổi chà hay bất cứ ph ụ tùng nào khác bị kẹt lại hay gặp trở ngại bất ngờ. Sự cố bị kẹp lại hay gặp trở ngại bất ngờ làm cho phụ tùng đang quay nhanh chóng ngừng ngay hoạt động, hậu quả là làm cho dụng cụ điện cầm tay bị mất điều khiển nên quay ngược lại chiều quay của phụ tùng ngay thời điểm bị kẹp chặt. Ví dụ , nếu một dĩa hạt mài bị vật gia công chèn chặt hay bị kẹp lại, cạnh của dĩa đang tiến vào điểm bị kẹp có thể bập lên bề mặt của vật liệu làm cho dĩa leo ra hay bật ngược lại. Dĩa có thể nhảy chồm về phía trước hay văng ra khỏi người điều khiển máy, tùy theo hướng chuyển động của dĩa ngay thờ i điểm bị kẹp. Trong trường hợp này, các dĩa dạng hạt có khả năng bị vỡ. Sự dội ngược là hậu quả của việc sử dụng dụng cụ điện cầm tay không đúng chức năng và/hay qui trình thao tác không đúng cách hoặc do điều kiện xấu và có thể tránh được bằng cách tuân theo các cách phòng trámh thích hợp được trình bày dưới đây. Luôn giữ chắc dụng c ụ điện và tạo tư thế thân thể và cánh tay cho phép bạn chịu được lực dội ngược. Luôn luôn sử dụng tay nắm phụ, nếu có kèm theo máy, để khống chế tối đa các phản ứng dội ngược hay vặn xoắn trong thời điểm khởi động. Người vận hành máy có thể kiểm soát được các phản ứng vặn xoắn hay lực dội ngược nếu tuân th ủ các chỉ dẫn phòng tránh đúng cách. Không bao giờ được để tay của bạn gần phụ tùng đang quay. Phụ tùng có thể dộng ngược lên tay của bạn. Không để người của bạn phô ra trong phạm vi mà dụng cụ điện sẽ tới được nếu sự dội ngược xảy ra. Sự dội ngược sẽ làm quay dụng cụ điện về chiều ng ược với chiều chuyển động của dĩa tại thời điểm gặp sự cố. OBJ_BUCH-2242-001.book Page 59 Thursday, June 12, 2014 9:22 AM60 | Tiếng Việt 1 619 P12 265 | (12.6.14) Bosch Power Tools Hãy đặt biệt lưu ý khi gia công các góc cạnh, cạnh bén v.v. Tránh không để phụ tùng bị nảy lên hay bị chèn chặt. Các góc, cạnh bén hay sự nảy lên có khuynh hướng làm cho phụ tùng đang quay bị trở ngại và làm mất điều khiển hay bị dội ngược. Không lắp lưỡi cưa xích, dao khắc gỗ hay lưỡi cưa răng vào. Những loại lưỡi như vậy thường xuyên tạo ra sự dội ng ược và làm mất sự điều khiển dụng cụ điện. Các hướng dẫn an toàn bổ sung thêm dành cho các hoạt động mài và cắt Chỉ sử dụng loại dĩa được khuyến cáo dùng cho dụng cụ điện của bạn và chắn bảo vệ được thiết kế dành riêng cho loại dĩa được chọn. Các dĩa không được thiết kế cho dụng cụ điệ n cầm tay không thể bảo vệ ta đúng cách và không an toàn. Bề mặt mài của dĩa có tâm dĩa được nén phải được lắp bên dưới mặt phẳng của cạnh chắn bảo vệ. Một dĩa được lắp không đúng cách như nhô ra khỏi mặt phẳng của cạnh chắn bảo vệ, không thể bảo vệ thích đáng được. Chắn bảo vệ phải đượ c gắn chắc chắn vào dụng cụ điện và đặt ở tư thế có độ an toàn tối đa, như thế, phần phô ra của dĩa hướng về người vận hành máy là nhỏ nhất. Chắn bảo vệ giúp bảo vệ người vận hành máy tránh khỏi các mảnh vỡ của dĩa, sự vô tình chạm phải dĩa và các tia lửa bắn ra có thể gây cháy quần áo. Chỉ được sử dụng dĩa theo đúng khuyến cáo ứng dụng. Ví dụ: không được lấy cạnh của dĩa cắt để mài. Dĩa cắt dạng hạt được cấu tạo dùng chu vi ngoại biên dĩa để mài; Lực đẩy ngang áp vào các dĩa này có thể làm chúng vỡ vụn ra. Luôn sử dụng bích lắp còn tốt nguyên, đúng kích cỡ và hình dáng cho loại dĩa mà bạn chọn. Bích lắp đúng chủng loại chố ng đỡ cho dĩa, do đó làm giảm khả năng vỡ dĩa. Bích lắp dùng cho dĩa cắt có thể khác với bích lắp dùng cho dĩa mài. Không sử dụng dĩa dùng cho dụng cụ điện lớn hơn đã bị mòn nhỏ lại. Dĩa được cấu tạo cho dụng cụ điện loại lớn không thích hợp với dụng cụ điện cầm tay nhỏ lạ i có tốc độ cao hơn và có thể bị vỡ tung. Các cảnh báo an toàn cụ thể phụ thêm dành cho các hoạt động cắt bằng chất liệu hạt mài Không được làm dĩa cắt “bị kẹt” hay dùng sức ép thái quá để đè máy. Không cố cắt sâu quá mức. Tạo lực áp quá đáng lên dĩa làm tăng sức tải và dễ làm dĩa bị xoắn vặn hay bị kèn chặt trong đường cắt và có khả nă ng dội ngược hay vỡ dĩa xảy ra. Không để thân thể bạn ở vị trí cùng hàng hay là nằm sau dĩa đang quay. Ngay thời điểm vận động, khi dĩa đang di chuyển từ chỗ bạn ra ngoài, khả năng bị dội ngược có thể xoay ngược cái dĩa đang quay tới trước và dụng cụ điện hướng thẳng đến người bạn. Khi dĩa bị k ẹt hay động tác cắt bị gián đoạn do bất kỳ lý do gì, tắt ngay dụng cụ điện và giữ nguyên dụng cụ điện cho đến khi dĩa ngừng quay hoàn toàn. Không bao giờ cố nhấc dĩa cắt ra khỏi mạch cắt khi dĩa còn đang chuyển động, nếu không thì sự giựt ngược có thể xảy ra. Kiểm tra và có các hành động thích hợp để loại trừ nguyên nhân gây ra kẹt dĩa. Không được mở máy lại để cắt khi dĩa còn nằm trong vật gia công. Hãy để cho dĩa chạy hết công suất và cẩn thận đưa vào mạch cắt lại. Dĩa có thể bị kẹp, leo lên trên hay giựt ngược nếu dụng cụ điện được khởi động lại khi còn ở trong vật gia công. Kê đỡ các tấm ván hay bất cứ vật gia công quá khổ nào để làm giảm thiểu thấ p nhất nguy cơ làm dĩa bị kẹt hay bị dội ngược. Các vật liệu gia công lớn có khuynh hướng võng xuống do chính trọng lượng của chúng. Các vật kê đỡ phải được đặt dưới vật gia công, gần mạch cắt và gần rìa của vật gia công ở hai bên dĩa. Hãy cẩn trọng hơn khi thực hiện việc “cắt mò” vào các bức tường có sẵn hay các khu vực không nhìn thấy được. Phần nhô ra c ủa dĩa có thể cắt phạm vào ống dẫn khí đốt hay nước, đường điện hay các vật thể khác, sự cố này có thể gây ra sự dội ngược. Các cảnh báo an toàn cụ thể dành cho các hoạt động chà nhám Khi chà nhám, không được dùng giấy nhám dĩa lớn quá cỡ. Tuân thủ theo khuyến cáo của nhà sản xuất khi chọn giấy nhám. Giấy nhám lớn hơn phủ tràn ra ngoài miếng lót chà nhám bộc lộ nguy cơ bị xé toạc và có thể gây sự cố bất ngờ, làm rách dĩa, hay dội ngược. Các cảnh báo an toàn cụ thể dành cho các hoạt động đánh ráp bằng bàn chải kim loại Cần nhận biết rằng râu chổi bị bàn chải đẩy văng ra ngay cả khi thao tác thông thường. Đừng đè ép râu bàn chải mạnh quá do bắt bàn chải chịu lực tải quá mức. Râu kim loại có thể dễ dàng đâm thủng quần áo mỏng và/hay da. Nếu như việc sử dụng chắn bảo vệ được khuyến cáo dùng cho việc đánh ráp bằng bàn chải kim loại, không được để cho râu kim loại của dĩa hay bàn chải kim loại chạm vào chắn bảo vệ. Bàn chải dĩa hay bàn chải kim loại có thể nở rộng đường kính ra do chịu lực tải và lực ly tâm. OBJ_BUCH-2242-001.book Page 60 Thursday, June 12, 2014 9:22 AMTiếng Việt | 61 Bosch Power Tools 1 619 P12 265 | (12.6.14) Các cảnh báo phụ thêm Hãy mang kính bảo hộ. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình Công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giựt. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫ n nước gây hư hỏng tài sản hay có khả năng gây ra điện giựt. Nhả công tắc Tắt/Mở ra và chuyển về vị trí tắt khi nguồn điện cung cấp bị ngắt, ví dụ., như khi bị mất điện hay khi phích cắm bị tuột ra. Cách này để ngăn sự khởi động lại không được kiểm soát. Không được chạm vào dĩa mài hay dĩa cắt

ước khi các dĩa này đã nguội. Dĩa có thể trở nên rất nóng trong lúc hoạt động. Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Dành sử dụng cho Máy được thiết kế để cắt, chà thô và chải các vật liệu bằng kim loại và đá mà không cần sử dụng nước. Khi cắt bằng chất liệu mài nén kết, cần phải sử dụng loại dưỡng cắt đặc biệt (phụ kiện). Khi cắt đá, tạo đủ hiệu quả cho việc hút bụi. Với dụng cụ mài thích hợp, máy có thể sử dụng để mài b ằng dĩa mài. Biểu trưng của sản phẩm Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. 1 Nút khóa trục 2 Công tắc Tắt/Mở 3 Núm xoay để chọn trước tốc độ (GWS 6-100 E/ GWS 6-115 E/GWS 6-125 E) 4 Tay nắm phụ (có bề mặt nắm cách điện) 5 Chìa vặn đai ốc kết hợp dành cho trục máy mài M14* 6 Chìa vặn đai ốc kết hợp dành cho trục máy mài M10* 7 Trụ c máy mài 8 Chắn bảo vệ dùng để chà nhám 9 Vít khóa của chắn bảo vệ 10 Bích lắp với vòng đệm chữ O 11 Đĩa mài* 12 Đai ốc chặn 13 Đai ốc chặn nhanh * 14 Đầu mài hạt cac-bua* 15 Chắn bảo vệ dùng để gia công cắt* 16 Dĩa cắt* 17 Chắn bảo vệ tay* 18 Dĩa chà cao su* 19 Giấy nhám* 20 Đai ốc tròn* 21 Bàn chải kim loại tròn* 22 Dưỡng c ắt với chắn bảo vệ việc hút bụi* 23 Dĩa cắt hạt kim cương* 24 Tay nắm (bề mặt nắm cách điện) 25 Mũi tên chỉ chiều quay trên vỏ máy *Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Máy mài dạng góc GWS... 5-100 580 5-115 670 6-100 Mã số máy

Công suất vào danh định W580580 580 670 670 Công suất ra W300300 300 400 400 Tốc độ danh định v/p 11000 11000 11000 11000 11000 Đường kính dĩa mài, tối đa. mm 100 100 115 100 100 Đường ren của trục máy mài M 10 M 10 M 14 M 10 M 10 OBJ_BUCH-2242-001.book Page 61 Thursday, June 12, 2014 9:22 AM62 | Tiếng Việt 1 619 P12 265 | (12.6.14) Bosch Power Tools Sự lắp vào Lắp Các Bộ Phận Bảo Vệ vào Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Ghi Chú: Trong quá trình vận hành mà sau đó dĩa bị vỡ hay các chi tiết dùng lắp ráp nằm trên chắn bảo vệ/dụng cụ điện bị hỏng, máy phải được mang đến ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa chữa (để biết địa chỉ liên hệ, xin xem Phần “Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng”). Chắn Bảo Vệ Dùng Để Chà Nhám Đặt nắp bảo vệ 8 lên cổ trục chính. Điều chỉnh vị trí của nắp bảo vệ 8 phù hợp với yêu cầu của quá trình làm việc. Khóa nắp bảo vệ 8 bằng cách dùng tuốc nơ vít siết chặt vít chặn 9. Chỉnh đặt chắn bảo vệ 8 theo cách này ngăn được tia lửa b ắn về hướng về người vận hành máy. Ghi chú: Chữ số mã hóa trên chắn bảo vệ 8 bảo đảm rằng chỉ có chắn bảo vệ đúng với loại máy mới có thể lắp vào được. Chắn Bảo Vệ Dùng Để Cắt Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo vệ để cắt 15. Tạo đủ hiệu quả cho việc hút bụi khi cắt đá. Chắn bảo vệ dùng để cắt 15 được lắp vào giống như cách lắp chắn bảo vệ dùng để chà nhám 8. Dưỡng Cắt có Chắn Bảo Vệ dành cho việc Hút Bụi Dưỡng cắt có chắn bảo vệ dành cho việc hút bụi 22 được lắp vào giống như cách gắn chắn bảo vệ dành cho gia công mài 8. Tay nắ m phụ Chỉ vận hành máy của bạn khi đã gắn tay nắm phụ 4. Vặn tay nắm phụ vào 4 vào trên bên phải hay trái đầu máy tùy theo cách thức thao tác. Chắn Bảo Vệ Tay Dùng cho việc vận hành với dĩa chà cao su 18 hay với bàn chải kim loại/bàn chải dĩa/dĩa chà gấp nếp, luôn luôn gắn chắn bảo vệ tay vào 17. Chắn bảo vệ tay 17 được bắt chặt cùng với tay n

phụ 4. Chiều dài ren (tối đa) của trục máy mài mm 17 17 22 17 17 Chọn Trước Tốc Độ

Trọng lượng theo Qui trình EPTA-Procedure 01/2003 (chuẩn EPTA 01/2003) kg 1,8 1,8 1,9 1,8 1,8 Cấp độ bảo vệ /II /II /II /II /II Máy mài dạng góc GWS... 6-100 E 6-115 6-115 E 6-125 6-125 E Mã số máy

Công suất vào danh định W 670 670 670 670 670 Công suất ra W 400 400 400 400 400 Tốc độ danh định v/p 11000 11000 11000 11000 11000 Điều chỉnh phần kiểm soát tốc độ v/p 2800 – 11000 –2800 –11000 –2800 –11000 Đường kính dĩa mài, tối đa. mm 100 115 115 125 125 Đường ren của trục máy mài M 10 M 14 M 14 M 14 M 14 Chiều dài ren (tối đa) của trục máy mài mm 17 22 22 22 22 Chọn Trước Tốc Độ

Trọng lượng theo Qui trình EPTA-Procedure 01/2003 (chuẩn EPTA 01/2003) kg 1,8 1,9 1,9 1,9 1,9 Cấp độ bảo vệ /II /II /II /II /II Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. Máy mài dạng góc GWS... 5-100 580 5-115 670 6-100 OBJ_BUCH-2242-001.book Page 62 Thursday, June 12, 2014 9:22 AMTiếng Việt | 63 Bosch Power Tools 1 619 P12 265 | (12.6.14) Lắp Dụng Cụ Mài Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Không được chạm vào dĩa mài hay dĩa cắt trước khi các dĩa này đã nguội. Dĩa có thể trở nên rất nóng trong lúc hoạt động. Làm sạch trục máy mài 7 và tất cả bộ phận sắp được lắp vào. Để cặp chặt hay tháo lỏng dụng cụ mài, khóa trục máy mài bằng nút khóa trục 1.

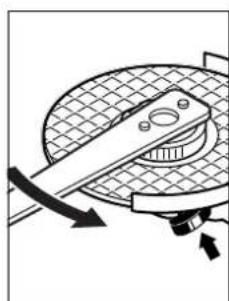

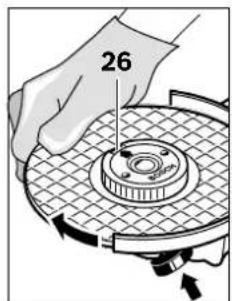

ỉ cho nút khóa trục hoạt động khi trục máy mài đã đứng yên. Nếu không, máy có thể bị làm hỏng. Dĩa Mài/Cắt Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích của lổ lắp dụng cụ phải vừa khít với bích lắp dụng cụ mà không có khe hở. Không được sử dụng bộ phận thu nhỏ hay bộ phận tiếp hợp. Khi sử dụng dĩa cắt h ạt kim cương, hãy lưu ý mũi tên chỉ chiều quay trên dĩa cắt kim cương và chiều quay của máy phải cùng chiều (xem phần mũi tên chỉ chiều quay in dập trên đầu máy). Xem trang hình ảnh để biết các bước lắp ráp. Để bắt chặt dĩa mài/cắt, vặn đai ốc chặn 12 vào và siết chặt đai ốc lại bằng chìa vặn đai ốc kết hợp 5/6. (xem phầ n “Đai Ốc Khóa Nhanh”). Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đảm bảo dụng cụ mài không chạm vào chắn bảo vệ hay các bộ phận khác. Bích lắp cho trục máy mài có cỡ M14: Chi tiết bằng nhựa (vòng đệm chữ O) được lắp vào vành định tâm của bích lắp 10. Nếu vòng đệm chữ O bị mất hay bị hư, phải thay bích lắp 10 trước khi cho máy hoạt động trở lại. Bích lắp cho trục máy mài có cỡ M10: Cả hai mặt của bích lắp đều có thể sử dụng được. Dĩa chà gấp nếp Để vận hành với dĩa chà gấp nếp, luôn luôn gắn chắn bảo vệ tay 17 vào. Dĩa Chà Cao Su Để vận hành với dĩa chà đế cao su 18, luôn luôn gắn chắn b ảo vệ tay 17 vào. Xem trang hình ảnh để biết các bước lắp ráp. Vặn đai ốc tròn 20 và siết chặt lại bằng chìa vặn đai ốc kết hợp 5/6. Bàn Chải kim loại/Bàn Chải Dĩa Để vận hành với bàn chải kim loại/bàn chải dĩa, luôn luôn gắn chắn bảo vệ tay 17 vào. Xem trang hình ảnh để biết các bước lắp ráp. Bàn chải kim loại/bàn chải d ĩa phải vặn được hết vào tận vòng ren cuối của trục máy mài cho đến khi nằm chắc sát vào bích lắp của trục máy mài. Siết chặt bàn chải kim loại/bàn chải dĩa lại bằng khóa mở miệng hai chấu. Đai Ốc Khóa Nhanh Để được tiện lợi trong việc thay dụng cụ mài mà không cần sử dụng đến các dụng cụ hổ trợ khác, bạn có thể sử dụng đai ốc khóa nhanh 13 thay cho đai ốc khóa thường 12. Đai ốc khóa nhanh 13 có lẻ chỉ được dùng cho dĩa mài hay dĩa cắt. Chỉ sử dụng đai ốc khóa nhanh còn tốt nguyên, không khuyết tật 13. Khi vặn vào, hãy lưu ý rằ ng mặt của đai ốc khóa nhanh 13 có in chữ không hướng về phía dĩa mài; mũi tên phải chỉ về nơi có dấu ký hiệu 26. Khóa trục máy mài bằng nút khóa trục máy 1. Để siết chặt đai ốc khóa nhanh, xoay thật chặt dĩa mài theo chiều đồng hồ. Một đai ốc không bị hư hỏng, được vặn chặt đúng cách, có thể dùng tay để vặn l ỏng ra bằng cách vặn vòng vân khía ngược chiều kim đồng hồ. Không bao giờ được tháo đai ốc kẹp nhanh dính chặt sát ra bằng kềm; luôn luôn sử dụng chìa vặn đai ốc kết hợp. Áp dụng chìa vặn đai ốc kết hợp 5/6 như trình bày trong hình vẽ. Các Dụng Cụ Mài Được Chấp Nhận Tất cả các dụng cụ mài được đề cập trong các trang hướng dẫn sử dụng đều có thể sử dụng.

OBJ_BUCH-2242-001.book Page 63 Thursday, June 12, 2014 9:22 AM64 | Tiếng Việt 1 619 P12 265 | (12.6.14) Bosch Power Tools Tốc độ cho phép [v/p] hay tốc độ quay của chu vi vòng tròn [mét/giây] của dụng cụ mài sử dụng ít nhất phải phù hợp với tiêu chuẩn đã cho trong biểu mẫu. Vì vậy, phải lưu ý đến giới hạn được phép quay/tốc độ của chu vi vòng tròn ghi trên nhãn của dụng cụ mài. Xoay Đầu Máy Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Lấy vỏ máy làm chuẩn, đầu máy có thể xoay qua phải hoặc trái các nấc quanh 90°. Bằng cách này, công tắc Tắt/Mở có thể chuyển đặt ở vị trí thuận tiện hơn cho những tình huống thao tác đặc biệt. ví dụ., cho người thuận tay trái. Tháo hết cả bốn vít ra. Xoay đầu máy thật cẩn th ận, mà không để rời ra khỏi vỏ máy, về vị trí mới. Bắt vít vào và siết chặt cả bốn vít lại lần nữa. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi g ỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt n ạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Vận Hành Bắt Đầu Vận Hành Tuân thủ theo đúng điện thế! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Chỉ nắm dụng cụ điện nơi có bề mặt cách điện 24 và tay nắm phụ 4. Các phụ kiện có thể chạm vào dây điện bị đặt khuất hay chính dây máy. Phụ kiện tiếp xúc với dây “có điện” có thể làm cho các bộ phận để trần “có điện” và giựt người sử dụng máy. Khi vận hành máy có nguồn cấp điện từ máy phát điện cơ động, loại máy không có đủ điện dung duy trì hoặc không được trang bị bộ phận kiểm soát điện thế, có phần khuyếch đại dòng điện khởi động thích hợp, không đạt hiệu suất hay có thể xảy ra những dấu hiệu bất thường khi mở máy. Xin vui lòng xem xét sự thích hợp của máy phát điện đang được sử dụng, đặt biệt đối với nguồn điện thế cung cấp và tần số. Bật Mở và Tắt Để mở dụng cụ điện cầm tay, đẩy công tắc Tắt/Mở 2 về phía trước. Để khóa công tắc Tắt/Mở 2, nh ấn công tắc Tắt/Mở 2 ở phần trước xuống cho đến khi vào khớp. Để tắt dụng cụ điện cầm tay, nhả công tắc Tắt/Mở 2 ra hay, nếu đã bị khóa, nhấn nhanh phần sau của công tắc Tắt/Mở 2 và sau đó thả ra ngay. Kiểm tra các dụng cụ mài trước khi sử dụng. Dụng cụ mài phải được lắp vào đúng cách và có thể chuyển động tự do. Tiến hành chạy thử máy không tải ít nhất là một phút. Không được sử dụng dụng cụ mài bị hỏng, chạy lệch tâm hay bị rung lắc. Dụng cụ mài bị hỏng có thể vỡ tung và gây thương tích. tối đa. [mm] [mm] D b d [v/p] [mét/ giây]

OBJ_BUCH-2242-001.book Page 64 Thursday, June 12, 2014 9:22 AMTiếng Việt | 65 Bosch Power Tools 1 619 P12 265 | (12.6.14) Chọn Trước Tốc Độ (GWS 6-100 E/GWS 6-115 E/GWS 6-125 E) Tốc độ theo yêu cầu có thể chọn trước bằng núm xoay 3 (cũng như trong lúc máy đang chạy). Các số liệu trong bảng dưới đây là các tiêu chuẩn được khuyến nghị. Hướng Dẫn Sử Dụng Vận dụng sự thận trọng khi cắt rãnh vào các vách tường có cấu trúc phức hợp; xem Phần “Thông Tin Về Cấu Trúc”. Kẹp chặt vật gia công nếu vật đó không cố định được do sức nặng của chính nó. Không được bắt máy làm việc quá sức đến mức máy bị liệt. Sau khi để dụng cụ điện hoạt động với cường độ cao, tiếp tục cho máy ch ạy không tải vài phút để làm nguội dụng cụ cắt/mài xuống. Không được chạm vào dĩa mài hay dĩa cắt trước khi các dĩa này đã nguội. Dĩa có thể trở nên rất nóng trong lúc hoạt động. Không được sử dụng dụng cụ điện cùng chung với giá cắt. Chà Nhám Thô Không bao giờ được sử dụng dĩa cắt đề chà thô. Hiệu quả chà thô tốt nhất đạ t được là khi ta chỉnh đặt máy ở góc từ 30° đến 40°. Di chuyển máy qua lại với lực áp máy vừa phải. Với cách thức này, vật gia công không bị quá nóng, không làm bạc màu và không tạo các rãnh xước. Dĩa chà gấp nếp Với dĩa chà gấp nếp (phụ kiện), ta có thể gia công vật liệu có bề mặt cong và nghiêng. Dĩa chà gấp nếp có tuổi thọ tương đối cao hơn đáng kể, độ ồn thấ p và nhiệt độ chà thấp hơn so với dĩa chà thông thường. Cắt Kim Loại Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo vệ để cắt 15. Khi cắt, gia công với mức độ vừa phải, thuận theo loại vật liệu đang cắt mà gia công cho thích hợp. Không được tạo áp lực lên dĩa cắt, không làm máy bị nghiêng hay dao động. Không được làm giảm tốc độ đang quay của dĩa xuống bằng cách tạo lực hảm lên một bên mặt hông dĩa. Máy luôn luôn phải được vận hành theo chuyển động mài ở tư thế thẳng đứng. Nếu không như vậy, có sẵn nguy cơ bị đẩy mà không điều khiển được máy ra khỏi mạch cắt. Khi cắt một thanh vật liệu có mặt nghiêng và góc vuông, tốt nhất là bắt đầu tại điểm có thiết diện nhỏ nhất. Cắt Đá Tạo đủ hiệu quả cho việc hút bụi khi cắt đá. Hãy mang mặt nạ chống bụi. Máy có thể chỉ được sử dụng để cắt/mài khô. Để cắt đá, cách tốt nhất là sử dụng dĩa cắt kim cương. Khi sử dụng dưỡng cắt có chắn bảo vệ dành cho việc hút bụi 22, máy hút bụi phải thích hợp cho việc hút bụi nề xây dựng. Hãng Bosch có máy hút bụi thích hợp cho công việc này. Nguyên vật liệu Ứng Dụng Dụng cụ Vị Trí của Núm Xoay Kim LoạiChà tẩy sơnDĩa chà nhám 2 – 3 Gỗ, kim loạiChải, đánh rĩ sét Bàn chải kim loại, dĩa chà nhám 3 Kim loại, công trình nề Chà nhám Dĩa chà nhám 4 – 6 Kim LoạiChà thô Dĩa chà nhám 6 Công trình nề,

CắtDĩa cắt và dưỡng cắt (Sự cắt gia công đá/công trình nề chỉ được phép khi có sử dụng dưỡng cắt)
